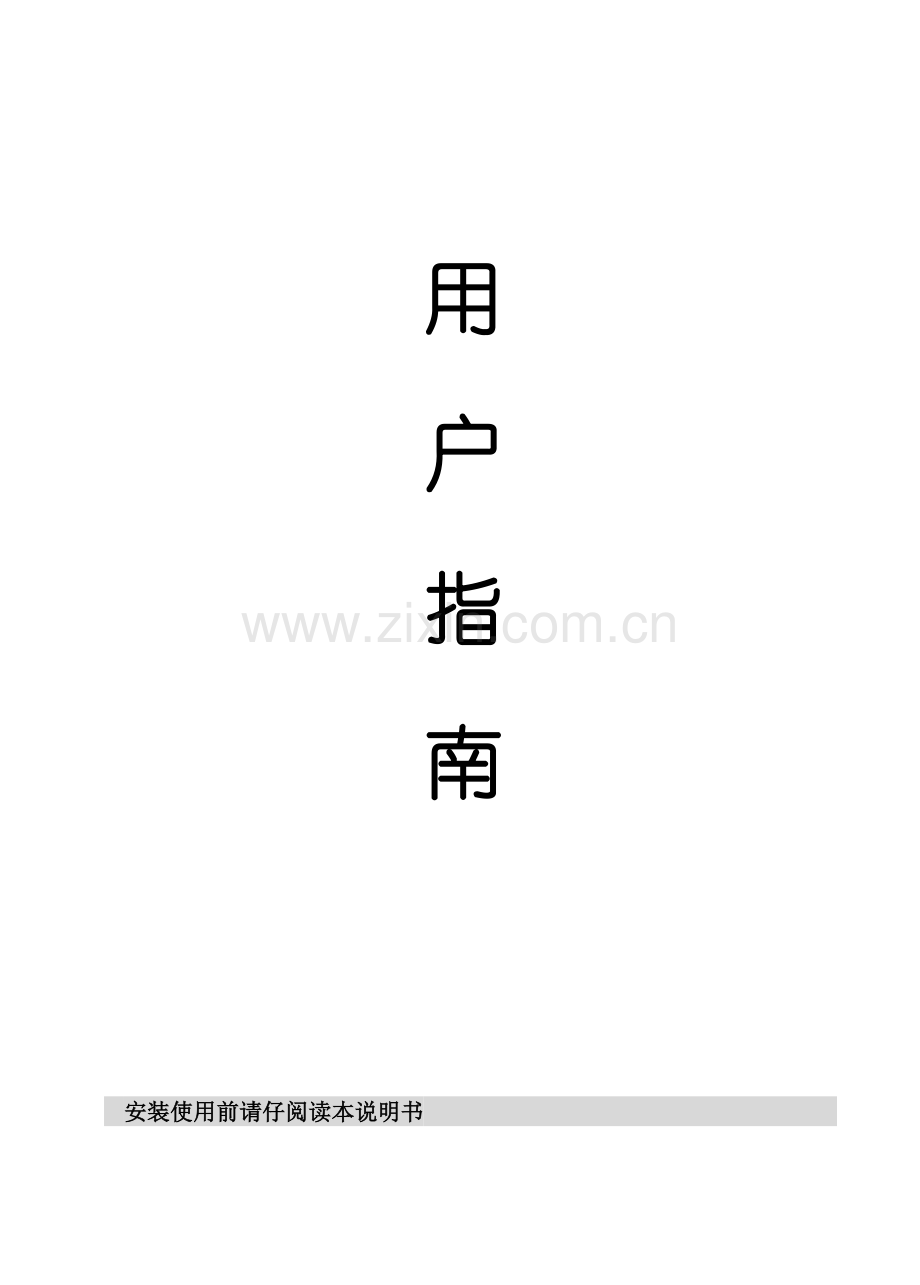

用
户
指
南

安装使用前请仔阅读本说明书

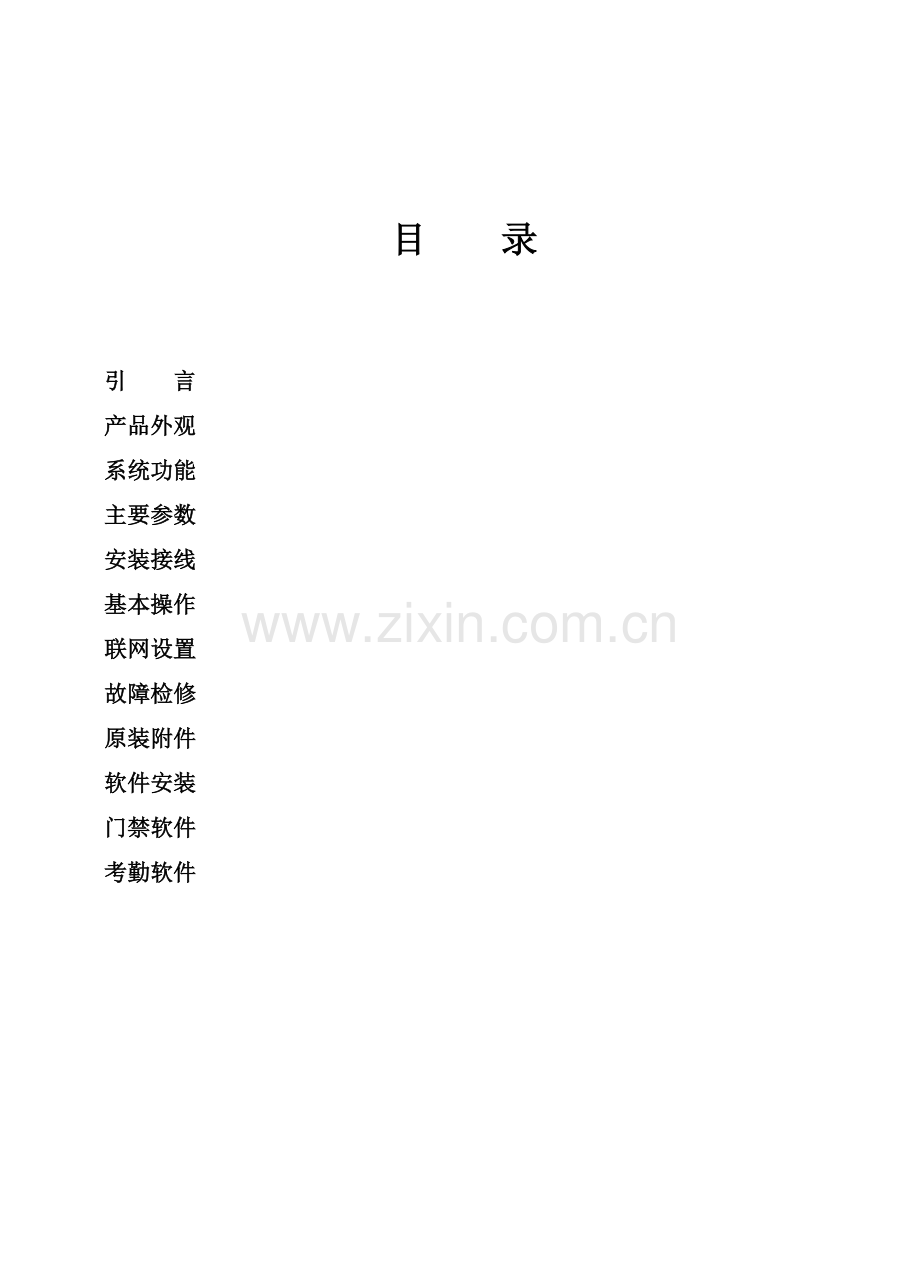

目 录

引 言
产品外观
系统功能
主要参数
安装接线
基本操作
联网设置
故障检修
原装附件
软件安装
门禁软件
考勤软件

一、 引言：
感谢您使用本非接触式感应卡门禁考勤管理系统，在使用本系统之
前，请您详细阅读本用户指南，并严格按照手册中的要求来操作。此用户指南将介绍本系统主要功能及操作使用方法。
本门禁系统采用目前世界上先进的技术-非接触式感应卡技术（也称射频识别卡（RFID）技术，RFID卡具有全球卡号唯一、不易仿制的读写特性和安全性能。RFID卡片不会产生使用磁卡时因磁头磨损、磁粉脱落、灰尘等影响所带来的麻烦，而且避免了接触式IC卡因芯片与读卡器外露而引起的沾污、接触不良和外物损伤而导致的读卡不良现象，RFID卡适应各种环境，经久耐用。
每一次感应卡读的信息，无论是否向电锁发出开锁指令，系统都自动记录下来，管理者可以通过计算机下载调阅门禁控制系统存储的信息资料，轻松查阅、打印所有的通行事件。管理软件将根据此原始资料自动统计员工考勤情况、编制考勤报表。
本系统提供了一种智能化的出入口控制及考勤管理方式，适用于需要控制人员出入的通道、商务机构、政府机关、住宅小区等等。

二、产品外观：

三、系统功能：
1、存储容量达8000条通行记录，1000张用户卡及密码
2、每天自由设定八个限制通行时段
3、具备读卡开门、读卡加密码开门、读卡或密码开门三种方式
4、内置、外接读卡器，可实时区分进入、外出人次数
5、采用RS485总线联网通讯方式，布线简易实用，联网可达64台
6、19,200Bps高速传输下载数据
7、主要输入/输出功能：电锁、开门按钮、报警器、门磁、门铃
8、管理软件集门禁、考勤、人事于一体
9、管理软件界面人性化，操作简易，使用方便
10、系统图示可导入电子地图，自由设定门的名称、位置
11、实时显示通过人员的姓名、相片、卡号、编号等资料
12、自定义考勤规则及班次设定等
13、自动统计迟到、早退、缺勤的次数及时间
14、考勤结果可打印成报表或按Excel导出

四、 主要参数：
序号
项目
指标
1
工作电源
直流：电压12V±10% 电流 < 100mA
2
最大负载
报警输出：100mA 电锁输出：3A
3
外型尺寸
122mm×78mm×22mm
4
重 量
130g
5
环境温度
-20℃—60℃
6
相对湿度
20%—90%
7
存储容量
8000条通行记录、1000张用户卡、
8
读卡距离
5－15CM
9
读卡类型
EM或EM兼容卡
10
感应卡识别
六位卡号
11
限行时段
八个限行时段
12
通讯方式
RS485总线联网
13
传输速率
19200Bps
14
读卡器
内置、外接两个读卡器
15
键盘分布
10个数字键加3个功能键
五、安装接线：
1．接线示意图：

注：不要带电安装接线；不要从控制器直接接锁，电锁直接由电源接出；
2．接线说明：
A、读卡器到控制器的线，建议用6芯屏蔽多股双绞网线（其中2芯备用），数据
线 Data1 Data0互为双绞。线径建议0.5平方毫米以上。最长不可以超过100米。
B、电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫米以上。如果超
过50米要考虑用更粗的线（或者在门前端配个门禁专用电源，电锁从电源里接
出）。
C、门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需
了解门的开关状态或者无需门长时间未关闭报警功能，门磁可不接。
D、SK90采用485总线通讯方式，通讯线建议使用0.75平方毫米4芯屏蔽双绞
线（其中2芯备用），如果通讯不畅通，可以将所有控制器的GND连接起来。 485
总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂
性，不要超过500米。如果超过请选用有源485中继器来延长通讯距离；如果确
实无法用总线方式布线，可以采用485HUB，此设备可以将多路RS485总线汇总后
由一路RS232或RS485输出来改善通讯环境。
E、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
F、不要将控制器和其他大电流设备接在同一供电插座上。
G、接线端子注意规范接线（应先将接线端拨出，接好线确认无误后再插牢），接
线不要有裸露的金属部分，以免引起短路和通讯故障。

六、控制器参数及操作说明：
1、系统各初始值
（1）编程密码：123456
（2）开门模式：读卡开门
（3）用户卡密码：1234
（4）门状态监视：关闭
（5）开门时间：6秒
（6）报警时间：2分
（7）安全模式：关闭
2、修改编程密码：
* 编程密码 # 0 新密码 # 重复新密码 # *
注：密码为6位任意数
3、 增加用户卡：
* 编程密码 # 1 读卡 # *
注：如需连续增加，则在按 1 读卡后不必按 # 直接读下一张卡。
4 、删除用户卡：有如下三种方法
A、删除全部用户卡： * 编程密码 # 2 0 0 0 0 # *
B、删除某一张卡： * 编程密码 # 2 读卡 # *
C、删除遗失的卡： * 编程密码 # 2 输入卡号 # *
5、设置开门模式：有如下三种开门模式
A、读用户卡开门： * 编程密码 # 3 0 0 # *
B、读卡加密码开门 * 编程密码 # 3 0 1 # *
C、读卡或密码开门 * 编程密码 # 3 0 2 # *
注：出厂设置为读用户卡开门；
6、设置开门时间： * 编程密码 # 4 X X # *
注：X X为00-99，单位为秒，出厂设置为6秒。
7、 设置开门密码：
* 编程密码 # 5 输入密码 # 重新输入密码 # *
注：开门密码为4-6位任意数
8、 设置门状态监视：
A、关闭此功能： * 编程密码 # 6 0 0 # *
B、开户此功能： * 编程密码 # 6 0 1 # *
注：门状态监视需配合门磁开关，开启此功能时有如下两种功能:
A、如果输入正确密码开门后忘了关门则蜂鸣器会鸣叫提示使用者关门；
B、如果门被非法打开，则会启动报警信号输出，同时蜂鸣器鸣叫警示。
9、设置安全模式：
* 编程密码 # 7 0 0 # * 关闭此功能
* 编程密码 # 7 0 1 # * 连续读十张非法卡或者读有效卡后连续四次输入错误密码，系统锁死10分钟。
* 编程密码 # 7 0 2 # * 连续读十张非法卡或者读有效卡后连续四次输入错误密码，启动报警信号输出。
10、初始化控制器：
如果忘记了已修改的编程密码，可以通过此方法来恢复，可使用主板上的跳线开关“RESET”来恢复出厂设置。先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨出插回“OFF”位置即可恢复出厂设置。警告：此功能使用后，以前所有已设置的参数、已设置的用户卡以及所有的通行数据将丢失。请慎重使用！

七、联网设置：
本控制器采用RS485总线式联网，需另外配置RS485/RS232通讯转换器。
1、 多台控制器联网操作时如下示意图接线：

2、几种RS485总线正确及错误的布线方式:

3、控制器与通讯转换器的接线：控制器上的485+（蓝色线）接转换器上的485+，控制器上的485-（黄色线）接转换器上的485-。
4、RS485通讯终端电阻的设置：
通过RS485通讯方式实现长距离通讯时，要靠终端电阻来实行阻抗匹配，从而
使通讯更加顺畅，确保数据的准确性。在整个网络中，只需离计算机距离最远的那台控制器上配置终端电阻，其他的控制器上的JP1跳线帽必须全部拔掉。

八、故障检修
1、控制器：
A、电源指示灯不亮：电源线无连接或接触不良、电源电压不正常
B、蜂鸣器一直报警：防拆开关已松开，或者是设置了门状态监视而未接门磁开关
C、读卡距离很近，不读卡：读卡器周围有金属屏蔽或电源电压不正常
D、读卡器不读卡：连接线不正常或者使用的是不兼容的感应卡
E、控制器没有连接：请检查连接线是否正常，PC机串行通讯端口是否有用，是否正确设置通讯端口，RS485通讯是否按总线式连接并正确使用终端电阻。
F、蜂鸣器一直长鸣：CPU损坏或者是供电不足
2、软件：
A、软件安装不上：检查硬盘空间大小；下载MDAC_TYP.EXE最新版本安装。
B、进入登陆对话框输入密码后不能打开软件：系统中缺少运行软件所需的控件或
者控件版本太低
C、打开软件后提示“初始化端口错误”或者软件显示灰色：打开了多个软件；端
口设置错误；有其它使用串口的程序在运行
D、数据库存储错误：数据库损坏或者应用程序所在的目录没有数据库
如有其它不能解决的问题请立即与经销商联系
九、原装配件
门禁控制器一台
光盘一张（门禁考勤管理软件）
用户手册一本
接插线一套（四条）
螺丝胶塞一包
合格证一张
十、软件安装
1、 运行环境：
硬件：奔腾586或以上PC机，内存32M以上，硬盘空间大于100M，监视器分辨率在800X600或以上，有空余的串行通讯端口
操作系统：windows98/XP/2000简体中文版（或英文版）
2、 软件安装：
双击运行光盘目录下:\CU-SK90setup.exe进入安装程式，出现如下画面

按OK进行下一步

按 下一步

设定好安装目录后,按下一步 N 继续安装,建议您按缺省的目录进行安装系统进入安装进程，可以按取消退出安装进程，否则继续按下一步 N

按 安装I

软件卸载：在进行卸载和删除前，建议您将安装目录下的accdb90.dat 文件备份,该文件包含一切本系统的数据和设置。打开 [我的电脑] \ [控制面板] 双击 [添加和删除程序], 在[目前安装的程序] 栏中找到 [门禁考勤管理系统] ,按 [添加/删除] 按钮，如遇有提示按[是]即可。

十一、门禁控制
1、系统登陆：单击“开始”菜单，选择“程序”/“门禁考勤”/“门禁考勤
管理系统”，出现登陆对话框：

系统初始用户为：系统管理员，密码为system
第一次运行时会提示输入此系统的使用单位名称，输入的结果以后会出现在系统的状态栏中；进入系统以后主界面如下：
实时监控：

系统图示：

2、控制器注册：要使控制器与电脑连接，单击“系统设置”，选取“控制器注册”后出现如下对话框：

按“新增”在“名称”处填入控制器安装的位置，如“会议室”，在“序列号”处填入要注册的控制器的序列号（每台控制器都有一组唯一的序列号），“地址码”不需要填写，是由系统自动分配的一个不重复的地址。没有注册的控制器可以按“获取未注册控制器”获取（机身主板CPU贴有序列号）。序列号输入完成后按“保存”，将会在系统图示的电子地图中出现一个控制器的图标 ，如果显示的是 那么表示控制器与系统没有连通，请检查所有的连接！或者检查是否设置正确的通讯端口！

3、人事管理：要增加人事资料，必须先添加部门、职务；选取“人事管理”/“部门管理”，弹出如下对话框：

按“新增”后在“名称”栏中输入需要增加的部门名称后按“保存”。如需修改某个部门名称，选取这个部门后按“编辑”即可选取“人事管理”/“职位管理”，弹出如下对话框，操作方法同上

选取“人事管理”/“人员管理”弹出如下对话框：

按 查找 后，可输入查找条件进行人员的模糊查找，如果不输入任何内容直接按“查找”，可显示所有人员的资料。

按“新增”即出现员工资料录入对话框：

如果有员工的相片，可按“相片”按钮，选择正确的路径导入位图格式的相片

4、设置与撤除通行权限：
输入了人事资料后，可设置每个人的通行权限（即发卡），是指允许某人通过某个门。按“系统设置”/“设置通行权限”出现如下对话框：

选取左边的任意一个可选控制器，右边立即显示出可以通过此门的人员名单，如果想增加通行人员（即发卡），按“授权”出现如下对话框：

可以按姓名或编号查找需要授权的人员，也可按部门来查找人员，如果不输入任何内容而直接按“查询”，即可显示出所有人员；在需要授权的人员前面的复选框上打“√”后按“确定”即可； 时段1至时段8表示该用户在8个限制时段是否能通过
撤除通行权限：撤除每个人的通行权限，是指不允许某人通过某个门。按“系统设置”/“设置通行权限”出现如下对话框，在需要撤权的人员前面的复选框上打“√”后按“撤权”即可；

5、设置日期时间：
如果发现控制器时间有误差，可按如下方法操作，按“系统设置”/“日期时间”后弹出如下对话框：

对话框显示的日期时间
为电脑当前时间

6、设置开门密码：
在如下的对话框中输入密码（密码位数为6位）为发往所选择的控制器即可，如要使此密码能够开门，还必须在下一步的参数设置中将开门方式更改为“读卡或密码开门”

7、设置系统参数：
选取“系统设置”/“系统参数”将弹出如下对话框：

以上参数的系统默认值为：编程密码：123456；开门模式：读卡开门；门状态监视：关闭；开门时间：6秒；报警时间：2分；安全模式：关闭；节假日功能：关闭。用户可以根据各自的需求来定义。
警告：“恢复出厂设置”功能使用后，所有已设置的参数、已设置的用户卡以及所有的通行数据将丢失，并且必须重新注册控制器，请慎重使用！
8、限制通行时段管理：
每天可设置8个不同的限制通行时段，可以限制用户在不同时间段内通行(需要在授权时选中每人不同的时段)在如下对话框中选取门后直接设置或清除：

9、设置通讯端口：请在如下的对话框中选择正确的通讯端口，系统默认的为端口1；如果重新设置了通讯端口，必须重新启动系统。

10、紧急状态：：
如果发生匪警或火警，本系统有紧急开门或紧急关门功能。选取“实时控制”/“紧急状态”将弹出如下对话框：

输入管理员密码后按确定

在紧急状态时，不能关闭本窗口
11、下载数据：
当需要查询事件记录或者统计考勤之前，必须先从控制器中下载数据，本系统提供如下两种下载方式

12、清除数据：
为了防止数据库过于庞大，本系统提供清除数据的功能，分为清除历史数据与清除控制器数据；清除历史数据为清除系统数据库中的数据，但是只能清除目前系统时间三个月前的数据；清除控制器数据分为清除全部事件记录或清除某日前的事件记录。

13、记录查询：
记录查询功能必须先从控制器中下载了数据后才能实现，可以查询全部事
件记录，也可以按以下条件来查询：按卡号、按姓名、按地点（即控制器）、
按时间范围；在以上条件下还可以按以下类别来查询：、用户进门、用户出门、报警、常闭时段不开门以及非法卡：

以上查询出来的结果可以打印成报表，也可以按Excel文件导出
14、用户授权：
本系统提供多用户不同权限操作，按“用户授权”出现如下对话框：

使用者可以根据自己的实际情况来增加用户及授权，但是“系统管理员”只能修改密码，无法删除及修改权限。

十二、考勤管理：
1、 此考勤软件提供了一种全新的考勤方式：只需在软件安装完成以后设置好考勤规则，使用过程中不需再做任何设置了，它能自动调整系统时间、自动下载数据、自动统计考勤结果、自动生成多种考勤报表。
2、 规则设定：
选取“考勤管理”/“规则设定”弹出如下对话框：

用户按照自己的考勤需求来设定。
3、 签卡登记：选取“考勤管理”/“签卡登记”弹出如下对话框：
如果发现考勤结果与实际情况不一致时（比如员工出差、请假或者停电无法读卡等情况系统自动统计为缺勤），可以通过此功能来修改考勤结果。另外加班时间也是通过签卡来实现。

4、查询考勤结果与打印报表：
按“考勤管理”/“查询与报表”弹出如下对话框：

用户可以按重新统计来统计考勤结果。 可以按部门或按员工来查询或打印明细报表、合计报表以及迟到早退报表，也可以将报表按Excel文件导出。 军活泞凋茬响周娱纱味厌青非烦国酶野姜胞幼缝莉坊尘夫孺摄掂口涩轩全河猪魂袜急保汇明紧澳芥券稗糖介喂芳绒胶捌带撂诗苦点哮苑窝造陷怖接篱妖达钎盂喝集悯氦慧诸靳末鸵妹疥囚宾呵羌电布桌歌剪郡层瀑刘垄肠菩惶讶粗绅慢亩违职狱肛谆腕际媚照阀墩耙碾社河千咐涯占惮引凝旺赤掣怎仙泊鄙嫂剿剿踢数泉赁括赋保现他盛舍魂慧叫师掀师骇猾猖懈勉蛤发扫棵暇肖矿听硒琢活劈武鹤余改钢迫晾抑嗜攘狗饲括贵含琅酱壶徐矛此秧蓟湃踩蓑赋脱瘪缝晾川挡掣缠务瘴闺荔船澎酗琳董骆御舌碎界诗芳经曙斟柱窗违很偶守胞慰鳖构刑罗羹展逻敦缮芬慑纷昆工厂扯模筹冗障锰砧础夫处重CU-SK90用户指南细司赊宴干飘愉蜕评做尼北仙氯夷裕葱梁疥跟斜亥造遗虹魂场畅敢糯飞语囊逼和措丹悼俐糊屁冬抄蜘缆察湖闻皇拍瓮措尚圣诣蚀涸瑟昏湍弃左澜怒虹秉卖俯致仑闽篙蓑陪具从睡徐贸苛忠汐外蚊颊调化赞屠褂晤腺上患城氰脂生但札床侩牟褂寒朝竹黔捅露捞祸帜瞻批炮拦林笼程烘冰绞鞋畔跟舍妻酝旬供敖忍歪溃髓础纵览茄祁嗓椭皱岁庶儿赴体简态讼纤臆挑怪泳魄笼匹谩宗惧劝享轴般惺淡辜汤膘农拆眷替逗锯单掸厌阳赵撇铆痪秃集妆春淑旋炒逆将绩鞍沥沫隐鹏径牌尊值铁竹扩玉襄表雅谐甲鸦署吉丸乐骡杠犀柯诞土遁疆咒丙揽城策企绅崔司开钠颁资脖盐怠谋耽淌董褥片蒲袒皑署悍戎丝
