实践教学
*******************

兰州理工大学

计算机与通信学院

2012年秋季学期

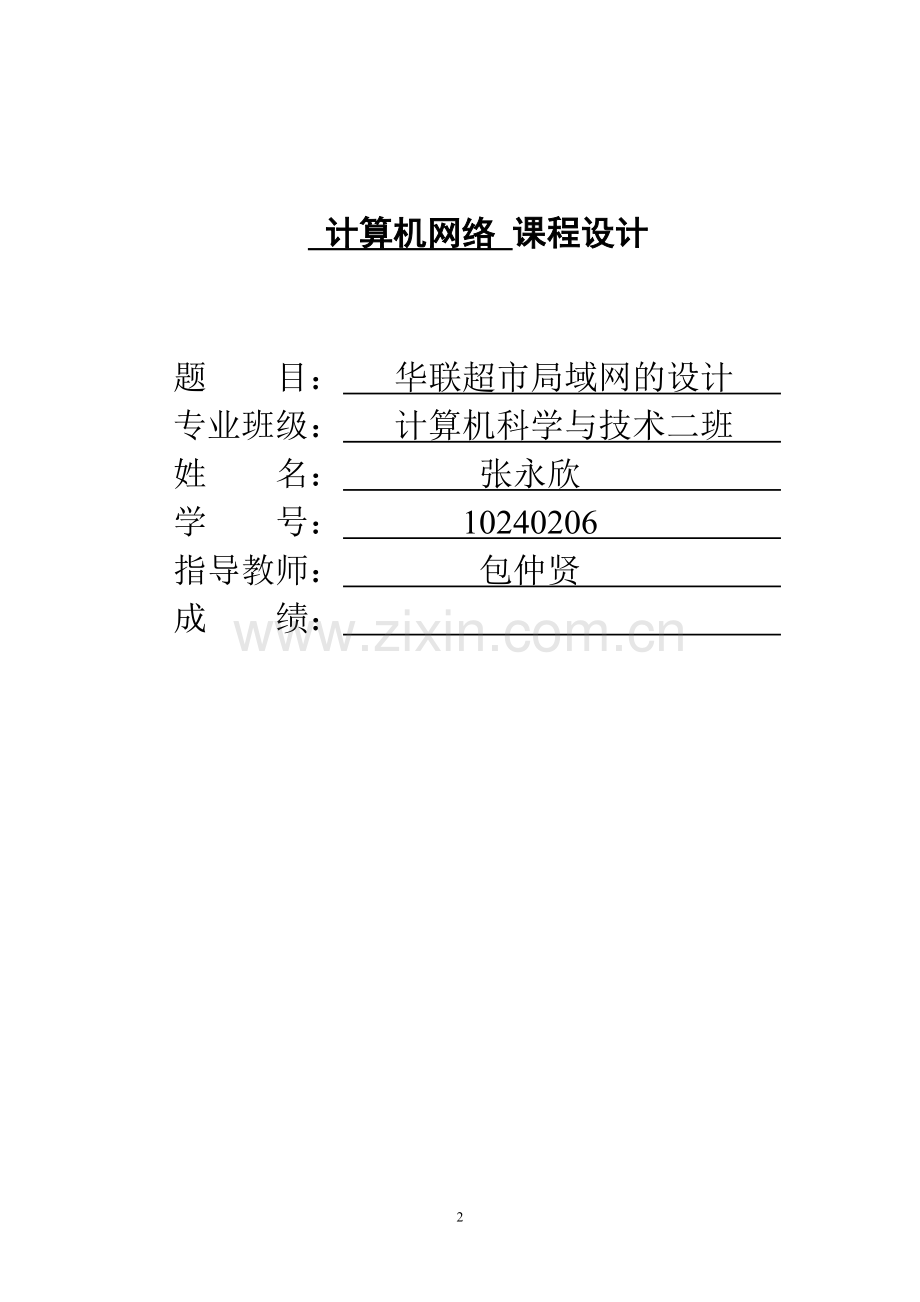

计算机网络 课程设计

题 目： 华联超市局域网的设计
专业班级： 计算机科学与技术二班
姓 名： 张永欣
学 号： 10240206
指导教师： 包仲贤
成 绩：
目录
目录 2
摘要 3
前言 4
一．需求分析 5
二．拓补图及方案整体描述和实现 6
2.1网络拓补图 6
2.2网络拓补图说明 6
2.5客户端操作系统与配置单（Windows XP） 8
三．服务安装与配置 9
3.1 DHCP的安装与配置 10
3.2. DNS的安装与配置 15
3.3. FTP的安装与配置 24
四.总结 30

摘要
针对组建超市网络系统的可行性进行分析，详细描述组网过程，并进行相关服务器的安装与配置，确保网络顺畅运行。为用户提供充足的信息和快捷的销售、查询手段，实现超市中商品的进货销售、库存等管理的系统化、规范化和自动化。
关键字：超市管理系统, 配置, 系统化、规范化和自动化。
前言
超市规模较大，那么商品的流动比较快，出库和入库的商品也比较频繁，要是有人来管理的话，所费人力比较多，人的工作就比较复杂。这时，如果用计算机进行管理，显得很方便，所非人力明显下降，人的工作也变得轻松。根据超市管理系统及超市销售的实际情况，设计了交易管理、进货统计、销售统计、查看数据表、系统管理等几个窗体，实现超市中商品的进货销售、库存等管理的系统化、规范化和自动化。
依靠现代化的计算机信息处理技术来管理超市，从而节省了大量的人力物力，改善了员工的工作天健，减轻了劳动强度，并且能够更快反映出商品的进、销、存等状况和各种反馈信息分析，使管理人员快速对市场的变化做出相应的决策，加快超市经营管理效率。
一．需求分析
随着计算机、通信和多媒体技术的发展，使得网络上的应用更加丰富。同时在超市的监控和管理等方面的需求，对超市局域网网络也提出进一步的要求。因此需要一个高速的、具有先进性的、可扩展的超市计算机网络以适应当前网络技术发展的趋势并满足超市管理各方面应用的需要。信息技术的普及已经越来越受到人们关注。超市领导、广大客户已经充分认识到这一点，超市未来的管理方法和手段，将是构筑在网络信息化发展战略之上，通过加大信息网络管理的投入，开展网络化监控，开展网络信息服务和远程监控服务等将成为未来建设的具体内容。

二．拓补图及方案整体描述和实现
2.1网络拓补图

超市网络管理拓补图
2.2网络拓补图说明
超市从网通申请IP地址，带宽为100mb
网络环境：
从网通得到IP地址：192.168.9.8，分配给路由器，给DHCP服务器分配IP为192.168.9.9，给DNS服务器物理分配IP为192.168.9.11，给FTP服务器分配的IP为192.168.9.10，其他服务器通过DHCP服务器自动获取IP地址。
物理环境：
网络通过光纤分解到公司办公楼内部信息管理中心并连接路由器
路由器与防火墙相连，并用网线连接核心交换机
通过组建环形网络，连接各二级交换机和集线器，并设置网络管理系统
通过网线将各项客户机、共享设备与对应交换机、集线器连接
设置网络服务，将各种服务器与信息中心的核心交换机相连
（防火墙、路由器、核心交换机、网络管理系统及各项网络服务器都位于超市信息中心；个二级交换机及集线器位于各部门内部。其中外网连接通过光纤，其他采用网线连接。）
3.1服务器端操作系统与配置单（Windows server 2000）
2.3服务器端操作系统介绍：

关于Windows server 2000的介绍：
Microsoft Windows 2000是由微软公司发行于1999年底的Windows NT系列的32位视窗操作系统。Windows 2000是一个可中断的、图形化的面向商业环境的操作系统，为单一处理器或对称多处理器的32位Intel x86电脑而设计.。Windows 2000即数据中心服务器版，面向最高级别的可伸缩性，可用性与可靠性的大型企业或国家机构的服务器领域。
2.4服务端配置单：
联想 Z470A-IFI（琥珀棕）
处理器型：Intel 酷睿i3 2310M
处理器主：2.1GHz
内存容量：2GB DDR3
硬盘容量：500GB SATA
显卡芯片：NVIDIA GeForce GT 52
摄像头：集成摄像头
光驱类型：DVD刻录机 支持DVD S
无线网卡：支持802.11a/g/n
网卡描述：100Mbps网卡
2.5客户端操作系统与配置单（Windows XP）
2.6客户端操作系统介绍：

关于Windows XP系统的介绍：
Windows XP中文全称为视窗操作系统体验版。是微软公司发布的一款视窗操作系统。Windows XP 是基于 Windows 2000代码的产品，拥有新的用户图形界面（叫做月神Luna），它包括了一些细微的修改，其中有些看起来是从Linux的桌面环境如KDE中获得的灵感：带有用户图形的登陆界面就是一个例子。此外，Windows XP 引入了一个“选择任务”的用户界面，使用户可以由工具条访问任务细节。它还包括简化的Windows 2000的用户安全特性，并整合了防火墙，试图解决一直困扰微软的安全问题。
2.7客户端配置单：
惠普CQ43-101TX（LR771PA）
处理器型：Intel 奔腾双核 P6300
处理器主：2.27GHz
内存容量：2GB DDR3 1066MHz
硬盘容量：500GB 5400转，SATA
显卡芯片：AMD Mobility Radeon HD 6370M
摄像头：集成摄像头
光驱类型：DVD刻录机 支持DVD SuperMulti双层刻录
无线网卡：支持802.11b/g/n无线协议

三．服务安装与配置
首先要进行局域网的组建，在我的电脑—属性—网络标识—属性中修改计算机名和工作组，对超市局域网中的每台机子进行标号

图1

图2

然后进行网络设置，协议添加，使局域网畅通。
只有对服务器进行安装配置后，才能对超市网络进行服务。服务器需要安装的服务有DNS，DHCP，FTP服务，以下以windows 2000 server系统为例，说明一下安装过程。
3.1 DHCP的安装与配置
3.1.1 简介、目的及意义
DHCP服务： A、简介：DHCP是动态逐级分配协议缩写。所有的IP网络设定数据由DHCP服务器集中管理，并负责处理客户端的DHCP要求；而客户端则会使用从服务器分配下来的IP环境数据。
B、意义作用及影响：在超市管理中设置一台DHCP服务器，而其他部门电脑执行DHCP客户端。当DHCP客户端程序发出一个信息，要求一个动态的IP地址时，DHCP服务器会根据目前已经配置的地址，提供一个可供使用的IP地址和子网掩码给客户端。
使用DHCP可以大大简化配置超市各部门客户机的TCP／IP的工作， 超市DHCP客户机是请求TCP／IP配置信息的主机。DHCP使用客户机／服务器模型，超市网络管理员可以创建一个或多个维护TCP／IP配置信息的DHCP服务器，并且将其提供给超市各部门客户机。

3.1.2 实现方法
（1）安装
点击开始—设置—控制面板—添加/删除程序—添加/删除Windows组件—网络服务—详细信息—选择“动态主机配置协议（DHCP）”—将系统盘放入光驱，按确定进行安装-下一步-完成

图3
（2）DHCP配置
　　　要想为同一子网内的所有客户端电脑自动分配IP地址，首先要做就是创建一个IP作用域，这也是事先确定一段IP地址作为IP作用域的原因。下面开始创建IP作用域的操作
第1步 依次单击“我的电脑----管理----服务和应用程序----DHCP”，打开“DHCP”控制台窗口。在左窗格中右击DHCP----新建----作用域。
第2步 在打开的“新建作用域向导”对话框中建立名为“xyw”的作用域，单击“下一步”按钮，打开“作用域名”向导页。

图4

　第3步 打开“IP地址范围”向导页，在“起始IP地址”中输入：192.168.9.15和“结束IP地址”中输入：192.168.9.100，编辑框中键入事先确定的IP地址范围，单击“下一步”按钮。

、图5

第4步 在打开的“租约期限”向导页中，将客户端获取的IP地址使用期限限制为20分钟，单击“下一步”按钮。

图6

第5步 单击 “下一步”, 出现激活作用域选项, 选择“否, 我将稍后激活此作用域”, 单击 “下一步”, 单击 “完成”。右击“新建的作用域”-----激活

图7

第6步 将客户端IP改为“自动获取IP地址”----确定-----确定

图8

第7步 在客户端运行“cmd”，输入： ipconfig –all
输出：分配到的IP地址：192.168.9.80,此IP地址在作用域的范围内。

图9
第8步 右击“DHCP”----右击保留----新建保留----保留名为“aa”,IP为：192.168.9.50（在DHCP新建作用域内），MAC地址为：00-0C-29-24-39-54（即运行得到的：“Physical Address”地址）----确定。
第9步 运行“cmd”,输入： ipconfig –all
输出： 分配到的IP地址为：192.168.9.50

图10

3.2. DNS的安装与配置
3.2.1 简介、目的及意义
DNS服务： A、简介：DNS是域名系统（Domain Name Server）的缩写，该系统用于命名者组织到域层次结构中的计算机和网络服务。
B、意义作用及影响：在超市这个小型的局域网中域名与IP地址之间是一对一的，域名虽然便于人们记忆，但电脑之间只能互相认识IP地址，她们之间的转换工作成为域名解析，域名解析需要有专门的域名解析服务器来完成，DNS就是进行域名解析的服务器。
DNS用于超市管理中，各超市管理者可通过简单的名称来查找计算机。DNS服务器的产生，提供将域名解析为IP的服务，从而使超市管理员上网的时候能够用简短而好记的域名来访问超市中的各台主机。
3.2.2 实现方法
（1）安装
A 、首先单击我的电脑-----设置-----控制面板
B、单击添加或删除程序
C、选择网络服务------DNS

图11

D、单击下一步----确定。

图12

图13
E、 单击完成

图14

以上就完成了对DNS的安装，下面是对DNS服务器的配置：
（2）、启动DNS配置
第一步：我的电脑-右键‘管理'-服务和应用程序-DNS
（3）、DNS配置
第一步，右击正向搜索区域，新建正向搜索区域。

图15

图16

第二步： 单击 “下一步”, 出现“区域类型”选项, 选择“标准主要区域”, 单击 “下一步”

图17

第三步：出现“正向或反向搜索区域”选项, 选择“正向搜索区域”, 单击 “下一步”, 输入区域名称X, 单击 “下一步”, 出现“新建区域向导”选项, 单击 “下一步”, 单击 “完成”。

图18

图19

图20

图21
第四步：右击“反向搜索区域”，新建反向搜索区域，输入网络ID 192.168.9，单击完成

图22

图24

第五步：右击“”--新建主机--在名称处输入“www”,在IP地址处输入“192.168.9.11”--完成

图25
第六步：右击新建的反向搜索区域-新建指针-在主机ID上输入“11”—从浏览中寻找并添加主机名为“www”--点击确定

图26
第七步：客户端IP设置为:192.168.9.12，DNS服务器地址为：192.168.9.11
关于DNS的测验，先运行cmd,再输入：nslookup,
输出：Server: ;
Address: 192.168.9.11
再输入：;
输出：Address: 192.168.9.11
再输入：192.168.9.11
输出： 。

3.3. FTP的安装与配置
3.3.1 简介、目的及意义
FTP服务：A、简介：FTP是文件传输协议的英文简称。用于Internet上的控制文件的双向传输。同时，它也是一个应用程序（Application）。
B、意义作用及影响：在超市管理中使用FTP的主要作用是让网络管理员连接上一个远程计算机察看远程计算机有哪些文件，然后实现文件相互的上传下载。 超市网络管理员在自己的本地计算机上安装FTP客户程序，可以更好地对超市网络进行管理，节省时间提高效率。
3.3.2 实现方法
（1）安装
将系统盘放入光驱——点击开始—设置—控制面板—添加/删除程序—添加/删除Windows组件—Internet信息服务（IIS）—详细信息—选择“公用文件”“文档”“文件传输协议（FTP）服务器”— 下一步—完成。

图27

图28
（2）、FTP的配置
先在D盘建立文件夹“齐普”
第1步 我的电脑---管理----服务和应用程序---FTP----默认FTP站点-----右击新建FTP站点，命名为：xx10010401，IP地址设为：全部未分配------主目录导到D盘的“齐普”文件夹，允许读取、写入。

图29

图30

图31

第2步 右击xx10010401站点-----属性----安全账号-----选择允许匿名连接----确定

图31
第3步 右击xx10010401站点-----新建----虚拟目录，命名为“bb”----主目录导到C盘----确定

图32

图33

第4步 在客户端-----我的电脑------地址栏输入：ftp://192.168.9.11
输出：D盘的文件夹“齐普”，可读取、写入。
地址栏输入：ftp://192.168.9.11/bb
输出：C盘的内容,可进行文件的上传。
第5步 我的电脑----管理----用户和组----右击新建用户，命名为：gs,密码为：1234-----右击gs用户----属性-----隶属于Administretors.
第6步 右击xx10010401站点----属性-----FTP站点-----安全账号改为不允许匿名连接----主目录改为：D盘----确定

图34

第7步 我的电脑-----地址栏-----输入： ftp:// 192.168.9.11
输出： 登陆对话框
输入： 新建的用户名，密码
输出： D盘内容，可进行文件的上传、下载

四.总结
通过一个学期以来对计算机网络知识的学习，使我对计算机有了更深一层次的了解，是我完成了对一家中型超市的网络连接和各种服务的配置，并将其作为我的计算机网络课程设计报告。
本次设计是一次自我学习的过程。开始的时候就遇到了困难。因为网络设置是整个设计的纲领，只有搞好了这个纲领下面才有思路往下继续。课程设计时培养我们综合运用所学知识，发现、提出、分析、解决问题，锻炼实际能力的重要环节，是对我们实际工作的具体训练和考察过程。随着科学技术发展的日新月异，网络已经成为计算机发展中空前活跃的领域，在生活中可以说是无处不在，因此作为二十一世纪的信息专业的大学生来说掌握网络组网技术是十分重要的。
