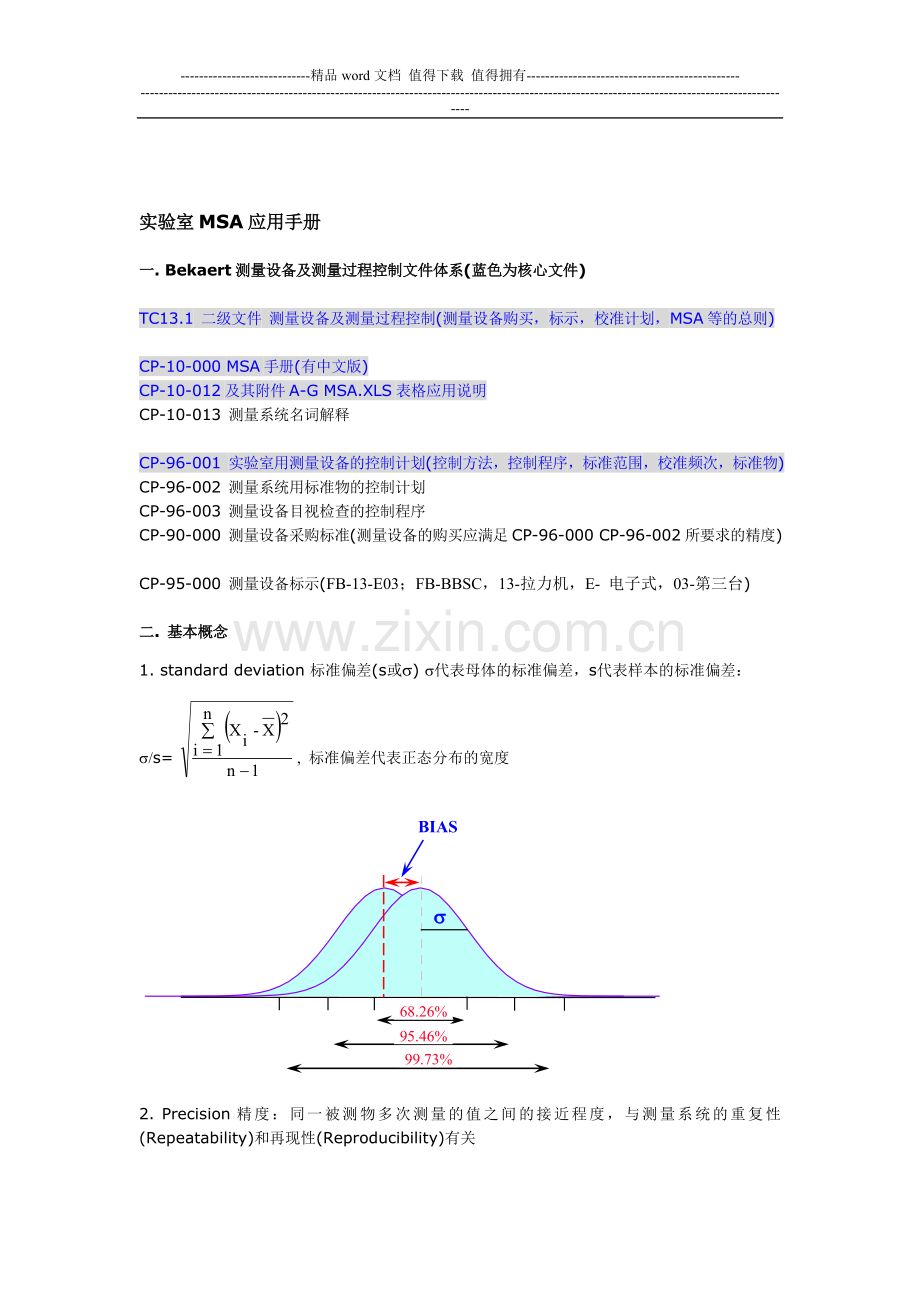

实验室MSA应用手册

一. Bekaert测量设备及测量过程控制文件体系(蓝色为核心文件)

TC13.1 二级文件 测量设备及测量过程控制(测量设备购买，标示，校准计划，MSA等的总则)

CP-10-000 MSA手册(有中文版)
CP-10-012及其附件A-G MSA.XLS表格应用说明
CP-10-013 测量系统名词解释

CP-96-001 实验室用测量设备的控制计划(控制方法，控制程序，标准范围，校准频次，标准物)
CP-96-002 测量系统用标准物的控制计划
CP-96-003 测量设备目视检查的控制程序
CP-90-000 测量设备采购标准(测量设备的购买应满足CP-96-000 CP-96-002所要求的精度)

CP-95-000 测量设备标示(FB-13-E03；FB-BBSC，13-拉力机，E- 电子式，03-第三台)

二. 基本概念
1. standard deviation 标准偏差(s或s) s代表母体的标准偏差，s代表样本的标准偏差：
s/s=, 标准偏差代表正态分布的宽度
BIAS

s
68.26%
95.46%
99.73%

2. Precision精度：同一被测物多次测量的值之间的接近程度，与测量系统的重复性(Repeatability)和再现性(Reproducibility)有关

3. Accuracy准确度：测量值与真值(或参考值)之间的接近程度

4. Resolution：测量仪器的最小示数

三. 测量系统分析
1. Bias偏移：测量值的平均值偏离标准值的程度
2. Measurement Uncertainty(Unc.)测量不确定度：
U (Unc.)=2*s/s
3. Measurement Index (MI)测量指数：

MI值 意义
MI >=5 最佳状态
MI >= 3 良好，需经常关注
1.5 =< MI <3 变差太大
*查找原因：重复性不好还是再现性不好？
*暂时性的办法：增加测试次数
MI < 1.5 不合适的测量系统
*改良测试方法/测试设备
*改用其它测量系统替代

4. Repeatability重复性：测量仪器和测量方法不变时，一个实验员对同一个样品测量多次产生的变差(测量值正态分布的标准偏差)，反映仪器的变差

5. Reproducibility再现性：测量仪器和测量方法不变时，不同实验员对同一个样品测量多次产生的变差(测量值正态分布的标准偏差)，反映不同测试者之间的变差

6. Stability稳定性：随时间的延长，测量值正态分布之间的相似程度(分布宽度及位置)

7. Linearity线性

8. Calibration校准

四. MSA.XLS使用详解及注意点

1. 根据文件CP-96-001，镀层Coating、 破断拉力Breaking Load、 延伸率Elongation、 弯曲Flexion、 扭转Torsion、 面缩率ROA、 捻距Lay Length和PLE需做稳定性跟踪，选中STABILITY Study (X) (在其后键入x)。稳定性跟踪需输入标准值Standard Value，最小值Min和最大值Max。稳定性跟踪为均值/极差图AVG/R-chart，每组至少需要2-7个重复测试的数据。
如下图：

2. 根据文件CP-96-001， 天平、千分尺、硫化机温度、自动加液器需做日常校验，选中VERIFIC. Study (X) (在其后键入x)。日常校验不需要输入最小值和最大值，只需要输入标准值和最大允许误差Max.Perm.Error即可。日常校验为单值/移动极差图IND/MR-chart，每组只需一个测试数据。
如下图：

3. 为保持全球钢帘线工厂测量设备状态的可比较性，标准样品接收后应立即开始使用。
4. 同一标准样品应使用同一个MSA表格，不可每年都建立一个MSA表格或因测试人员的改变而另启新表。当标准样品更新后，再建立新的MSA.XLS表格。
5. Date中需填入测试日期，而不是week号。
6. MSA管理人员如果发现表格中不确定度Unc.，偏移Bias，测量指数MI中任一数值变红并显示NOK，则应及时报告各实验室负责人。实验室负责人要立即检查仪器，测试人员，测试方法，标准样品等相关信息，发现原因后，在Action处标注数字，并在Action-log中写明原因及纠正措施。
7. std(r&r)为测量系统的总变差，std(r1)为重复性Repeatability-反映仪器的变差，std(r2)为再现性Reproducibility-反映测试者之间的变差。发生如6 MSA不好时，若std(r1)> std(r2)，要重点检查仪器和标样；若std(r2)> std(r1)，则要重点检查各测试人员的测试方法。
如下图：
