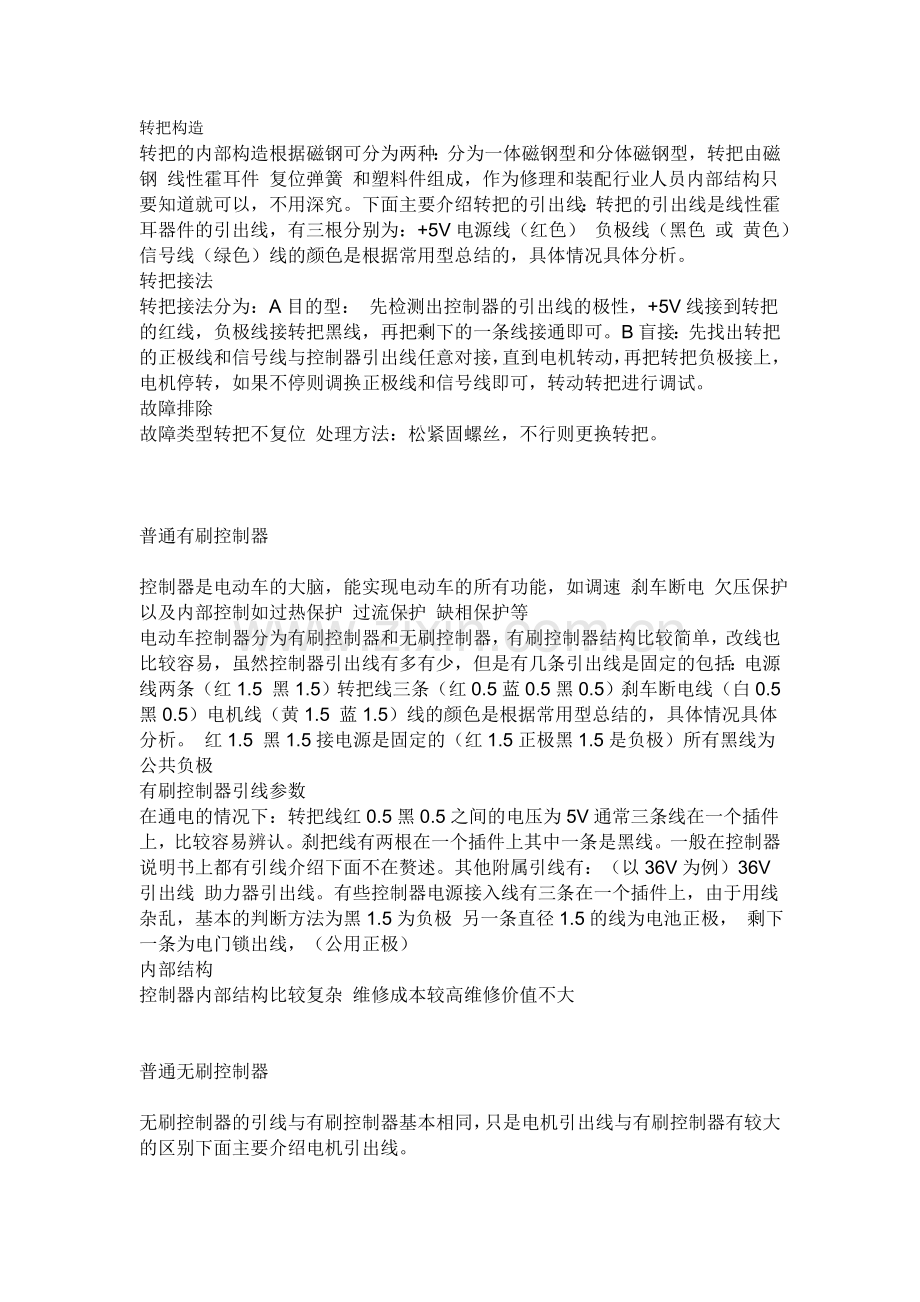

4、档叠讥转把构造 转把的内部构造根据磁钢可分为两种：分为一体磁钢型和分体磁钢型，转把由磁钢 线性霍耳件 复位弹簧 和塑料件组成，作为修理和装配行业人员内部结构只要知道就可以，不用深究。下面主要介绍转把的引出线：转把的引出线是线性霍耳器件的引出线，有三根分别为：+5V电源线（红色） 负极线（黑色 或 黄色）信号线（绿色）线的颜色是根据常用型总结的，具体情况具体分析。 转把接法 转把接法分为：A目的型： 先检测出控制器的引出线的极性，+5V线接到转把的红线，负极线接转把黑线，再把剩下的一条线接通即可。B盲接：先找出转把的正极线和信号线与控制器引出线任意对接，直到电机转动，再把转把负极接上，电机停转，
5、如果不停则调换正极线和信号线即可，转动转把进行调试。 故障排除 故障类型转把不复位 处理方法：松紧固螺丝，不行则更换转把。 普通有刷控制器 控制器是电动车的大脑，能实现电动车的所有功能，如调速 刹车断电 欠压保护以及内部控制如过热保护 过流保护 缺相保护等 电动车控制器分为有刷控制器和无刷控制器，有刷控制器结构比较简单，改线也比较容易，虽然控制器引出线有多有少，但是有几条引出线是固定的包括：电源线两条（红1.5 黑1.5）转把线三条（红0.5蓝0.5黑0.5）刹车断电线（白0.5黑0.5）电机线（黄1.5 蓝1.5）线的颜色是根据常用型总结的，具体情况具体分析。 红1.5 黑1.5接电源是固定
6、的（红1.5正极黑1.5是负极）所有黑线为公共负极 有刷控制器引线参数 在通电的情况下：转把线红0.5黑0.5之间的电压为5V通常三条线在一个插件上，比较容易辨认。刹把线有两根在一个插件上其中一条是黑线。一般在控制器说明书上都有引线介绍下面不在赘述。其他附属引线有：（以36V为例）36V引出线 助力器引出线。有些控制器电源接入线有三条在一个插件上，由于用线杂乱，基本的判断方法为黑1.5为负极 另一条直径1.5的线为电池正极， 剩下一条为电门锁出线，（公用正极） 内部结构 控制器内部结构比较复杂 维修成本较高维修价值不大 普通无刷控制器 无刷控制器的引线与有刷控制器基本相同，只是电机引出线与有刷

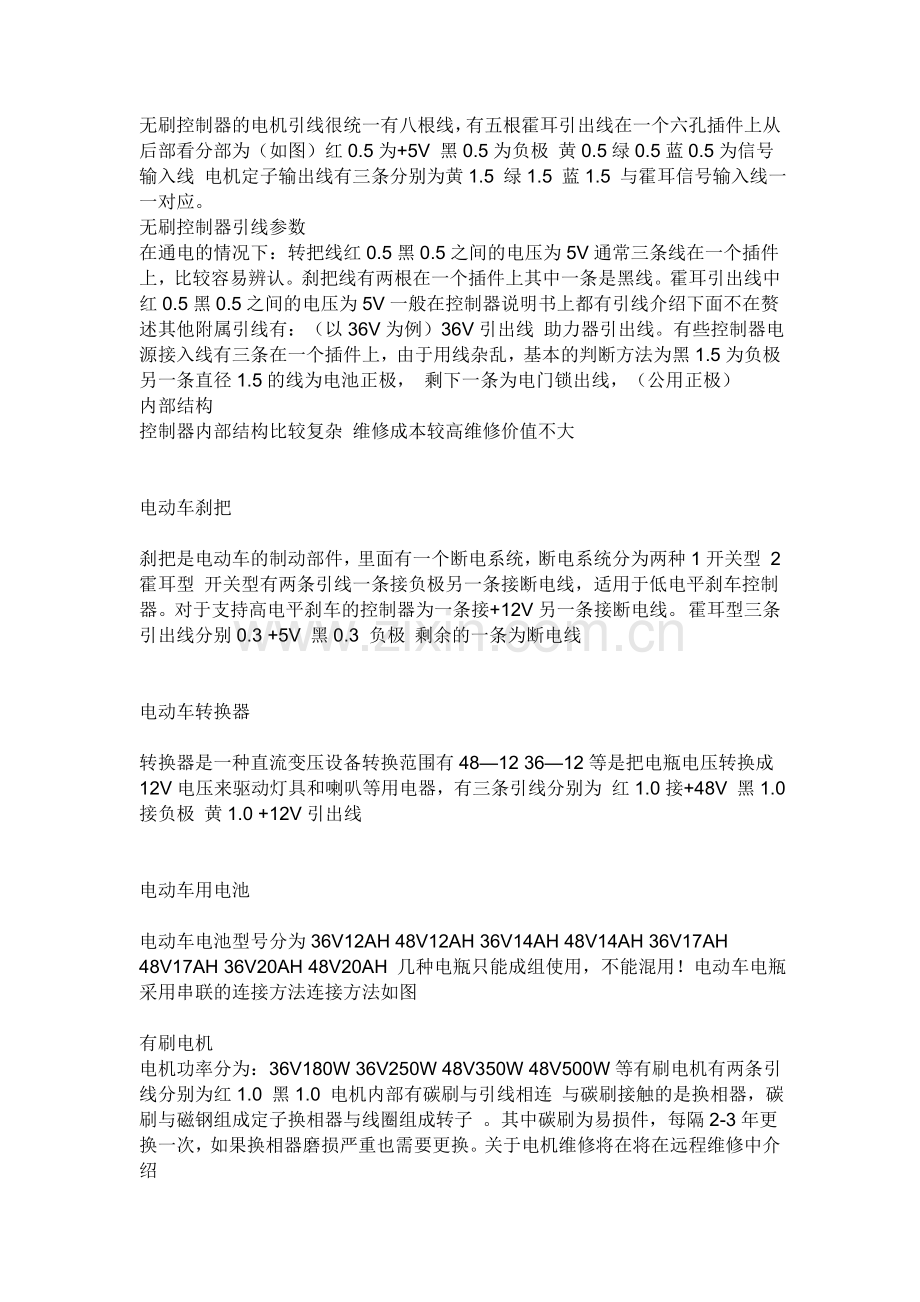

7、控制器有较大的区别下面主要介绍电机引出线。 无刷控制器的电机引线很统一有八根线，有五根霍耳引出线在一个六孔插件上从后部看分部为（如图）红0.5为+5V 黑0.5为负极 黄0.5绿0.5蓝0.5为信号输入线 电机定子输出线有三条分别为黄1.5 绿1.5 蓝1.5 与霍耳信号输入线一一对应。 无刷控制器引线参数 在通电的情况下：转把线红0.5黑0.5之间的电压为5V通常三条线在一个插件上，比较容易辨认。刹把线有两根在一个插件上其中一条是黑线。霍耳引出线中红0.5黑0.5之间的电压为5V一般在控制器说明书上都有引线介绍下面不在赘述其他附属引线有：（以36V为例）36V引出线 助力器引出线。有些控制器
8、电源接入线有三条在一个插件上，由于用线杂乱，基本的判断方法为黑1.5为负极 另一条直径1.5的线为电池正极， 剩下一条为电门锁出线，（公用正极） 内部结构 控制器内部结构比较复杂 维修成本较高维修价值不大 电动车刹把 刹把是电动车的制动部件，里面有一个断电系统，断电系统分为两种1开关型 2霍耳型 开关型有两条引线一条接负极另一条接断电线，适用于低电平刹车控制器。对于支持高电平刹车的控制器为一条接+12V另一条接断电线。 霍耳型三条引出线分别0.3 +5V 黑0.3 负极 剩余的一条为断电线 电动车转换器 转换器是一种直流变压设备转换范围有4812 3612等是把电瓶电压转换成12V电压来驱动灯
9、具和喇叭等用电器，有三条引线分别为 红1.0接+48V 黑1.0接负极 黄1.0 +12V引出线 电动车用电池 电动车电池型号分为36V12AH 48V12AH 36V14AH 48V14AH 36V17AH 48V17AH 36V20AH 48V20AH 几种电瓶只能成组使用，不能混用！电动车电瓶采用串联的连接方法连接方法如图 有刷电机 电机功率分为：36V180W 36V250W 48V350W 48V500W等有刷电机有两条引线分别为红1.0 黑1.0 电机内部有碳刷与引线相连 与碳刷接触的是换相器，碳刷与磁钢组成定子换相器与线圈组成转子 。其中碳刷为易损件，每隔2-3年更换一次，如果换
10、相器磨损严重也需要更换。关于电机维修将在将在远程维修中介绍 无刷电机 电机功率分为：36V180W 36V250W 48V350W 48V500W等无刷电机引线有八条分别为 红0.3黑0.3 黄0.3 绿0.3 蓝0.3 黄1.0 绿1.0 蓝1.0 。 红0.3黑0.3 黄0.3 绿0.3 蓝0.3 与电机中霍耳件相连， 黄1.0 绿1.0 蓝1.0与线圈相连一起组成定子，磁钢为转子，无刷电机寿命比较长，易损件为霍耳件。关于电机维修将在将在远程维修中介绍 电门锁 电门锁是控制电动车电路通断的元件，一般有两条到三条引线 电摩款有多条引线但只用了其中两条。在36V电动车所有电流经过电门锁因此电门
11、锁电流较大。在48V电动车上大部分只有灯具等的电流通过电门锁，电机用电直接由电瓶供给。（参见控制器）电门锁只做信号开关。 电动车用灯泡 12V系列：35W/35W 25W25W大灯 10W/5W 尾灯 5W或3W 转向灯仪表照明灯 52V3W 电源指示灯 36V系列：10W大灯 10W5W 尾灯 3W 转向灯仪表照明灯 电源指示灯 48V（52V或55V）系列： 10W 35W/35W 25W25W 大灯 10W/5W 尾灯 3W 转向灯仪表照明 灯电源指示灯 电动车仪表 仪表型号很多，主要功能有：显示电量 电源指示 灯具指示 速度表 里程表等 电动车线束 关于电动车线束原理请参考电路构造。线
