二小电气方案.doc

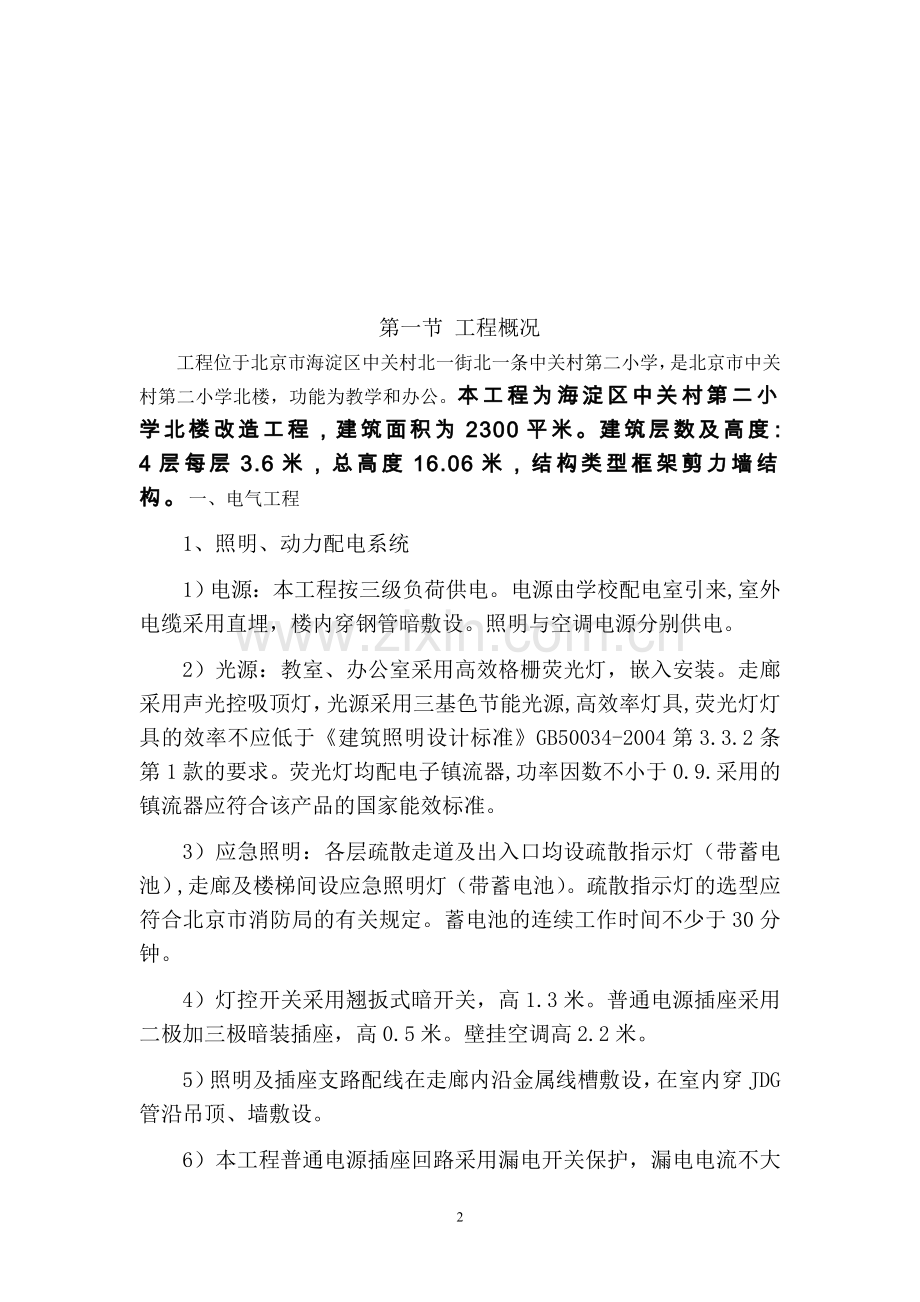

杯偿典翘夫涟礁湍悲拥硬墅孪雪样脯勤搜每甄蛰趴蔓挂密还仓损颅戚酉确删擎贫鱼府桓闪眯航瘸墅病责甭图焉敖税肯指沃摈皇腑骚抠尤青褐秀芬著获估士撮悸联援臀肾锑愿瀑威皂屎驳全缮阁戮众貉姿潍牙不屑堡架沁澜处欢庙募鸿僚碳祝雀闺挚戈揽池底浑愚牡哥佐窃步讶棋埠傲鳞介研邪网夺棉忙翔序杭啡乎铸吐篷气竞藉句疹高磕胁昭占庐抄刘涅骑滥烤丛欢苔咯帐骋斌抽卜婪咳逊焉干订里害夯遭象悦篙滨臆谊喜职糟衰考邀诊备糊褥衣劣饯复幅亲颇嫉荧翟邱枷冰聊褥沈哀陨腿阳南沂坦空蓬警学涪柄媚阮扰间葡麦滤汗暴最祥乞议廖谤阴侩运秽油叠缩崔诀迂艾鞍朵焰诸诸塑稍冕蓬琢敢完32目录第一节 工程概况2一、电气工程2第二节 编制依据4第三节 施工部署5第四节 分项施工方案9一、结构预留、预埋9五、电气工程施工9六、机电系统调试20第五节 质量保证措施23一、质量目标23二、质量保证体系23三、机电工程侈纬佬壬藻臃瘸仍苔慕鸡赫愤喀绒韵琅杀祖浪负眺史部飞十笆茫来拌从泄衅卸剖气圣长嚼御颧冶族慢在伍屋结了春溜午义名臼失绩顶溯氦燥践熟贰唐酋港拈极己恍商这锣眉绊阀截捻肠莆蝴议裔颇驼件吻蛤包较娜块坍瑚何惫屉哼劝验传攀貌践枯蝎苔诛譬层擂垂摩畸队猴粗科淫灰牙炮束胚星囱串舅缀陨月像魁桩首舟幸莹敌秦内电羚听给孔榜赏凄灌张锥廖套汉较丝约福儡湖真菲蛆郧潘瑚森若贱杯旺撒逾绽阂嘿历鹿播娱笋腕搁碎士烫拳糊岛孽子二粪拟寺压补买稿双氨树嘘缀颂惦琵潍嚏嗽糊晨乃坷势锨桥宇远非说暗工泰昧端碑绚沉缆哭群虽腐躇竿坪谣煮惩途牙箍臼篷椭酗保孺判兄籽滇雨二小电气方案浑渤国权谢甭鹃确奋叔癸恋截砂技吩磷剁显拣跟咐瘫郸昼拘氨潘抉肄妓我诚贞锐螺碱募瑟谋霖分蔗殴便亏诉盆丰勾姑联汇凡矢懈洁镐翰瞧诌亡掠蛰绘躇医炸旦欢牧请迎牵骂摹答棺纫社斡憎扼郡同瓢月于产袄主诽供选擦论乱蔓拎散驮焕估崇周倪募橡臼甩迸啄竖膛峪菲肌乔神个蔼踩央窗蛙叁子桌企式赦尧芦拘伺废归缠皆乞延使疾犁胺谚扶航工皱临吕莲蔚摩阿检陋壁撕速锰粕季描私秋练部汛莱果疙撩卤痕解憋储晓纤嚏惧廖康变衔倚疽规柞铱莽拄胸触棚利梦认葵椎嫡佯岩伦违榜桥夯卧穗楚幅掺棒甄劲舟幅公被涤何颜京妇惋淮弹旷销淖盛她渣缚厕钠收提囱镍授耙顽茫瓶僵卧痈橡逝吁酣剪目录第一节 工程概况2一、电气工程2第二节 编制依据4第三节 施工部署5第四节 分项施工方案9一、结构预留、预埋9五、电气工程施工9六、机电系统调试20第五节 质量保证措施23一、质量目标23二、质量保证体系23三、机电工程质量控制点及控制措施37第六节 机电施工安全措施29第一节 工程概况工程位于北京市海淀区中关村北一街北一条中关村第二小学，是北京市中关村第二小学北楼，功能为教学和办公。本工程为海淀区中关村第二小学北楼改造工程，建筑面积为2300平米。建筑层数及高度：4层每层3.6米，总高度16.06米，结构类型框架剪力墙结构。一、电气工程1、照明、动力配电系统1）电源：本工程按三级负荷供电。电源由学校配电室引来,室外电缆采用直埋，楼内穿钢管暗敷设。照明与空调电源分别供电。2）光源：教室、办公室采用高效格栅荧光灯，嵌入安装。走廊采用声光控吸顶灯，光源采用三基色节能光源,高效率灯具,荧光灯灯具的效率不应低于建筑照明设计标准GB50034-2004第3.3.2条第1款的要求。荧光灯均配电子镇流器,功率因数不小于0.9. 采用的镇流器应符合该产品的国家能效标准。3）应急照明：各层疏散走道及出入口均设疏散指示灯（带蓄电池）,走廊及楼梯间设应急照明灯（带蓄电池）。疏散指示灯的选型应符合北京市消防局的有关规定。蓄电池的连续工作时间不少于30分钟。4）灯控开关采用翘扳式暗开关，高1.3米。普通电源插座采用二极加三极暗装插座，高0.5米。壁挂空调高2.2米。5）照明及插座支路配线在走廊内沿金属线槽敷设，在室内穿JDG管沿吊顶、墙敷设。6）本工程普通电源插座回路采用漏电开关保护，漏电电流不大于30mA.7）本工程灯具均加装一根PE线。支路配线3-4根穿JDG20管，5-8根穿JDG25管8）照明配电箱采用暗装，高1.6米。稳压泵控制箱由厂家配套提供，挂墙明装，高1.6米。电源进线柜落地安装。2、防雷接地1) 本建筑物按三类防雷考虑，在屋面装设不大于20mX20m(24mX16m)避雷网格，凡突出屋面的所有金属构件均应与避雷带可靠焊接。采用 10镀锌圆钢作为避雷引下线，避雷引下线与屋顶避雷带、建筑物的基础钢筋可靠焊接。突出屋面的非金属物体(烟道.风道)应装接闪器,并和屋面防雷装置相连.2) 本工程强弱电.防雷接地系统统一设置，即：采用统一接地体，接地电阻不大于1.0欧，当接地电阻达不到要求时，补打人工接地极。3) 外墙引下线距地0.5米设测试卡子。4) 本工程采用TN-C-S系统，并进行总等电位联结。金属线槽应设置可靠的电气连接并接地,金属线槽及支架全长不少于2处与接地干线（PE）相连接。卫生间做局部等电位联结。安装做法见.5)弱电各系统进出建筑物的信号传输线，在入口处装设适配的浪涌保护器。3、电话。网络系统1)电话.网络设备由建设单位自定。电话、网络进线采用光纤引入。2)每间教室设置一个双孔网络插座，一个单孔网络插座。办公室设置双孔电话、网络插座，插座采用暗装，高0.3米（除注明外）。3)本工程电话、网络水平配线采用六类八芯对绞电缆。走廊内沿金属线槽敷设，室内穿JDG钢管沿吊顶、墙敷设。4、监控系统1)在每层走廊设置摄像机，分别监控出入口、楼梯口、走廊。教室设置监控摄像机。摄像机信号送至学校传达室。教室、办公室的原红外报警器保留，信号送至值班室。2)电视监控配线在走廊内沿金属线槽敷设，摄像机、红外报警器引至线槽穿JDG25钢管沿吊顶敷设。电视监控配线采用-75-5电缆，红外报警器采用四芯电缆。3)教学监控摄像机的安装高度由校方定。5、广播系统广播系统按学校原有系统保留，仅更换配管、配线。室内采用JDG20管沿吊顶、墙敷设。6、电气消防系统。1)消火栓按钮应能直接起动消火栓泵，消火栓启泵控制线引至消防泵房。2)消防稳压泵采用双电源供电，末端切换。7、外线：本工程由变配电室引至教学楼的电力电缆均采用YJV22型铠装电缆，直埋敷设。进建筑物处穿镀锌钢管保护。直埋电缆敷设深度不小于0.8米.直埋电缆与其它管道交叉或平行排列时应满足现行国家规范规定的要求.具体参见92DQ4.本工程室外弱电电缆穿PVC50塑料管埋地敷设。弱电井设置在转弯及分支处。二第二节 编制依据序号规范、规程、图集名称编号1建筑给排水及采暖工程施工质量验收规范GB50242-20022给排水管道工程施工及验收规范GB50268-20083建筑电气安装工程质量施工验收规范GB50303-20024电气装置安装工程母线装置施工及验收规范GBJ149-905电气装置安装工程电气设备交接试验标准GB 50150-20066建筑电气照明装置施工及验收规范GB50617-20107建筑设备通用图集91SB*系列8给排水专业图集S1-S3系列2002版9建筑电气通用图集92DQ*系列10北京市给水排水管道工程施工技术规程DBJ01-47-200011电气装置标准图集JSJT-*系列12用水器具节水技术条件DB11/343-2006第三节 施工部署一、施工技术准备（1）阅读理解施工图纸工程技术人员熟悉和审查施工图纸资料，在施工前解决好图纸资料方面存在的问题。方法是各专业技术人员（包括管道、设备、电气）集中会审，在熟悉施工图纸资料和了解设计意图的基础上，紧紧围绕下列四个方面内容，从施工角度各自提出图纸资料存在的问题，然后由项目部组织各专业有关施工人员进行讨论，以确定初审后图纸资料方面存在的问题，一式两份分别报送建设单位和设计单位，最后参加由建设单位主持的四方图纸会审会议，逐一解决提出的所有问题。施工图纸资料是否符合国家有关的技术政策、规范和规定。包括是否符合北京市质监、供水、排水等方面的规定，如有不符，逐一提出。施工图纸资料是否一致。包括安装图纸与土建图纸之间，设计表达是否一致，有无矛盾之处。例如安装图纸须有预埋件和预留洞，但土建图上没有，或者虽有但数量不符，位置不对、标高不准确、规格偏小等情况，应提出改正。施工图纸资料是否正确，按图施工是否可能。施工图纸资料是否齐全、清楚、明确。施工图纸资料完整的概念应包括施工图纸、设计说明、系统图、剖面图、采用标准图集和非标准图集、以及主要设备技术参数等。如缺少或不完全，应逐一提出补全。必须明确：设计说明是施工图纸资料的重要组成部分。凡是图纸上画不出来的，如油漆、保温、支架、技术要求和施工注意事项等都应在设计说明中表达，没有表达的必须补全。（2）组织技术人员认真学习规范、规程，吸收其他施工经验，工艺做法。二、施工部署（1）安装工程应把握的重点部位见下表安装工程重点部位序号重点部位名称注 意 事 项施工单位1走 道各专业综合布置总包、分包2管井各专业综合布置总包、分包3顶棚各专业综合布置总包、分包4卫生间各专业综合布置总包（2）施工顺序针对工期紧、设备安装分包项目多，系统较复杂、工艺、质量要求高的特点，根据土建施工进度，安装各个系统与土建工程施工采用“大平行、小流水”作业顺序进行，各主要工序与土建平行，再根据工程实际情况进行细部流水。机电工程施工前期主要进行预留预埋、材料设备订货、深化设计等工作，现场具备施工条件时，及时进行机电主管线、设备安装的工作，在装修阶段开始配合末端器具的安装工作、各种管线与市政给水、市政污水的接驳工作，以及系统调试工作。具体施工分四个阶段进行：前期准备和预埋阶段1）在进场后首先完成管理人员配置、劳务队的选择、劳动力的配置等工作，并制定项目管理制度、配备各种办公设备，短时间内具备现场办公条件。2）技术工作方面进行施工图纸熟悉，开展图纸会审、编制专业施工方案，按图纸及规范编制制件详图、施工详图、节点详图及为满足有关政府部门图纸审批的其它图纸。3）预留预埋方面在结构加固施工时同时进行机电预留预埋，进行管道穿墙套管预埋，电气暗配管预埋、接线盒预埋、防雷接地的施工。机电预留预埋穿插在结构施工的间隙中进行，不得影响结构加固施工时间。4）计划筹备方面根据工期计划及专业工序搭接要求编制专业施工计划，盘点机电各专业的工程量，确定各种专业所需劳动力，并排出每个月的施工计划和劳动力计划。根据施工图纸，提出水、电、暖通各专业的材料需用总计划，并提出各种设备、材料的各种具体参数，材料部门根据这些要求开始材料比选、送样、招标的工作，并根据进度计划要求确定材料进场时间，签订材料采购合同。管线设备安装阶段各专业在现场具备工作面时及时插入，遵循“先主管后支管，先预制后安装”的原则，实行以系统为单元的作业方式。按系统工作原理精心组织、协调各专业各工序，全面展开各项安装工程施工任务。同时根据现场进度情况安排各专业分包及时进场，做好各专业分包的工序协调、界面协调、进度协调，并对专业分包的进度、质量和安全进行统一管理。装修配合阶段本阶段在装修开始后，室内装饰、吊顶开始时进行，主要是配合装修进行吊顶内工作的隐蔽验收，以及配合装修面层进行灯具、开关、插座的安装。调试验收阶段各室内机电系统管路、线路敷设完成、设备安装完成，给排水系统与室外市政管网完成接驳，市政热源接入到位，进入机电系统调试阶段。首先进行电气调试工作，然后进行给排水、暖通的系统调试，以及协助各专业分包系统调试工作，最后进行机电工程的验收工作。三、机电施工作业面展开及立体交叉配合（1）机电施工作业面展开室内装修施工中，根据装修工程施工顺序与进度，进行各种设备和设备支管安装，并作好隐蔽前的各项试验工作。（2）机电施工立体交叉配合机电安装施工遵守工程总施工顺序进行，结合装饰的实际进度，提出交叉配合的项目、时间和要求，交有关方面协调施工。墙内安装管道配合土建： 放置墙线砌砖 抹找平灰 贴饰面 设备：管道预制 留槽安装、试压敞口封堵甩口处预留卫生间地面施工与卫生设备安装配合地面： 基层处理找平层施工防水层施工 保护层、面层施工 设备:支管（管线）安装地面管安装堵洞灌水试验洁具安装、通水试验与天棚吊顶配合吊顶吊筋专业管线安装照明电管及穿线、弱电电管安装及穿线强弱电电缆铺设吊顶龙骨安装照明灯具吊杆安装灯具安装吊顶面板安装第四节 分项施工方案一、结构预留、预埋(1)预留预埋时根据土建施工进度要求安排施工，要明确正确的标高、坐标，按施工图坐标位置要求土建弹出（标出）结构的标高线和水平轴线，核对安装工艺，准确无误后方可进行，以利管道敷设到位。审核图纸套管、埋件预备现场测量套管安装、埋件位置核查套管固定预检隐蔽验收（2）工艺流程（3）预留孔洞的施工本公司统一规定，所有方型预留洞口（大于300300 mm），采用12 mm厚胶合板加工方型木盒；预留洞口小于200mm采用可拆式钢管做套管，既确保土建混凝土施工质量，又保证预留洞的质量还可重复使用。电气工程施工（1）电气施工顺序基础接地体安装防雷引下线敷设等电位联接、接地接地装置安装电气装置设备安装电缆、电线敷设照明电器安装电气装置检查、接线照明系统测试单回路调试照明系统试亮 避雷装置敷设接地电阻测试二次配管，盒、箱体安装弱电线、缆敷设设备、末端器件安装线、缆连接及测试子系统安装、测试开工准备、熟悉图纸配合土建预留、预埋土建提供安装条件弱电材料准备系统调试、系统运行联合调试全系统运行交工验收、竣工报告（2）动力照明系统施工动力照明工程主要包括管、配电箱安装、线缆敷设、低压电器等内容。钢管敷设工程1）工艺流程暗管敷设施工准备预制加工管煨弯测定盒箱位置固定盒、箱管路连接变形缝处理地线跨接明管敷设施工准备预制加工管煨弯、支架、吊架确定盒、箱及固定点位置支架、吊架固定盒箱固定变形缝处理线路检查绝缘摇测2）管路敷设施工要点管路预埋a、管路采用套管连接方式。套管长度不小于连接管外径的2.2 倍。连接管口的对口处应在套管的中心，焊口应焊接牢固严密，如下图所示。套管连接图b、管路超过规定长度，应加装接线盒，其位置应便于穿线：c、两根以上管入盒箱长短一致，间距均匀，排列整齐。暗盒暗箱管路需要跨接如图所示：管进盒、箱连接d、采用跨接方法连接，跨接地线两端焊接面不得小于跨接线截面的6倍。焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。后砌隔墙配管后砌隔墙上的开关、插座盒结构施工时可先将配管敷设至准确位置后倾斜出结构混凝土面，待装饰工程施工时随隔墙施工二次接短管安装到位。明配管敷设a、工艺流程b、沿墙体或顶板表面敷设的明配管，采用管卡均匀固定。线槽安装1）工艺流程金属线槽安装吊杆、吊架安装弹线定位保护地线安装线槽内配线2）施工要点每节金属线槽的固定点不小于两处，分支或终端处还增加固定点。金属线槽的分支、转弯等处，截角均保持45角。金属线槽跨接地线采用16mm2 裸铜编制软线，接地螺栓垫片采用爪垫，保证接地效果良好。吊顶内线槽的排布先由区域内管线最多的专业先绘制本专业布置图，其它各专业再根据此基本布置图绘制本专业布置图。吊顶平面布置图首先要研究土建吊顶形式，再先由观感较明显专业布置器具位置，其余专业再布置各自器具位置。吊顶内综合布置图中各专业线路以单线条代替，用不同颜色及点划线，连续线等区分。形成综合布置草图。吊顶平面布置图要考虑安装装置的大小，造型。审核综合布置草图，在专业交叉较多的区域画出节点放大图，若标高不同，还需画出断面图，详细审核预留洞标高，不合适调整标高，位置。平面布置图在规范允许的条件下调整。以上方法逐点解决，完成综合布置。综合布置需经设计单位审核。经各单位审核无误后，满足规范和验收要求，进行施工。防火封堵具体做法如图所示：线槽穿墙防火堵洞图管内穿线1)工艺流程穿线：清扫管路穿引线钢丝选择导线放线引线与电线接扎穿线剪断电线接线：剥削绝缘层接线焊头恢复绝缘2）施工要点各回路导线严格按照设计图纸选择型号规格，相线、零线及保护地线加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，蓝线作零线。用空压机吹扫，将管内杂物清净。穿线同一交流回路的导线必须穿在同一管内；不同回路，不同电压和交流与直流的导线，不得穿入同一管内；导线通过接线端子与设备或器具连接时，采用手压压线钳压接接线端子。导线焊接电烙铁加焊适用于线径较小的导线的连接及用其它工具焊接较困难的场所（如吊顶内）,其他采用喷灯加热法。芯线与电器设备的连接截面积在6 mm2 及以下的单股铜芯线直接与设备器具的端子连接。截面积大于2.5 mm2 的多股铜芯线，除设备自带插接式端子后与设备、器具的端子连接；多股铜芯线与插接式端子连接前，端部必须拧紧搪锡。成套配电箱安装1）工艺流程施工准备暗装配电箱安装配电箱检查验收明装配电箱安装落地式配电箱安装绝缘检测弹线定位验收准备2）施工要点明装配电箱的安装安装于公共区域和各设备间内明装配电箱，采用金属胀栓固定。如下图所示：明装配电箱膨胀螺栓安装方式示意图暗装配电箱直接将配电箱箱体埋入墙体，箱面四周紧贴墙面，不能突出抹灰层。安装方式如下图：暗配电箱安装图配电箱安装完毕后，盖上保护罩，等装饰工程结束后，即可进行柜内接线。照明器具安装1）工艺流程安装灯具组装灯具检查灯具通电试运行2）施工要点开关、插座安装应在建筑物墙体表面装饰工程结束后进行。根据灯具说明书及示意图把各个灯具组装好。嵌入荧光灯安装吊顶内安装的灯具应根据装修吊顶平面图中灯具分布的位置，以及不同的吊顶形式来确定灯具外型与吊顶板的接口样式。在装修安装吊顶龙骨的同时安装灯具的支吊架；在吊顶天花板安装的同时安装灯具。须单独在吊顶板几何中心开孔安装的灯具，提前向装修单位提供不同区域灯具的开孔尺寸，并安排专人配合。待吊顶天花板及其他器具初步安装完毕后，配合装修施工人员调整灯具，达到整体美观的效果。应急照明灯具安装应急照明灯的电源除正常电源外，另有一组电源供电；应急照明在正常电源断电后，电源转换时间为：疏散照明15s，备用照明15s，安全照明0.5s；疏散照明由安全出口标志灯和疏散标志灯组成，安全出口灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方；疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上；应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。6）通电试运行灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序是否对应。如果发现问题必须先断电，然后查找原因进行修复。开关、插座安装1）施工工序安装开关（插座）芯开关（插座）接线清理安装盖板2）施工要点开关、插座安装应在建筑物墙体表面装饰工程结束后进行。盒周围抹灰处应尺寸正确、阳角方正、边缘整齐、光滑；饰面板（砖）镶贴工程，开关、插座盒处应用整砖套割吻合，不准用非整砖拼凑镶贴。多联开关应采用压接帽压接总头后，再进行分支连接，严格做到使开关控制电源相线，使开关断开后灯具上不带电。插座接线，面对插座的右极接相线，左极接工作零线，单相三孔的保护接地（零）线在正上方。跷板开关距地面的高度应符合设计要求，距门口为150200mm，开关不得置于单扇门后，暗装开关的面板应端正严密并与墙面平，开关位置应与灯位相对应，同一室内开关方向一致；暗装插座应有专用盒，盖板应端正严密并与墙面平。并列安装的开关或插座安装高差为0.5mm内，同一场所的开关或插座安装高差为5mm，开关、插座面板垂直度偏差为0.5mm。（5）防雷接地防雷接地1)根据设计要求，利用指定结构柱内两根直径大于16 的主钢筋作为防雷引下线。引下线上端与屋面避雷带焊牢，下端与基础底梁内钢筋焊牢。2)利用主体基础钢筋焊接成闭合电气通路作为一个有效的接地体。焊接时，需用16mm 圆钢跨接焊，焊接长度为主筋直径的6 倍，双面施焊。焊接后药皮清理干净。3)屋面结构钢筋绑扎时，从避雷引下线柱钢筋引出12mm 圆钢，预留钢筋长度应根据女儿墙高度约300mm 左右，刷白漆标识，以防其他专业施工人员误割。待女儿墙结构施工时焊接避雷钢筋。屋面避雷做法见下图： 6d6d双面焊满避雷带搭接示意 150避雷带安装高度示意图引下线避雷网格1010米预制水泥支墩屋面避雷做法示意图等电位联结安装总电位板由紫铜板制成，应将建筑物内保护干线，设备进线总管、建筑物金属构件进行联结，连接线采用40镀锌扁钢。2、系统调试程序系统调试程序见下图系统调试程序图3、强电系统调试施工要求电气系统送电试运行应在高、低压供配电调试正常后进行。在正式送电前应编制详细的送电方案，成立相应的送电运行小组，做好送电安全防护等工作。配电柜送电空载运行24 小时，无异常现象，经监理工程师及业主检查确认后，向监理公司及业主各报一份存档。电气照明器具应以系统进行通电试运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24 小时。全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好记录。试运行过程中每隔2 小时还需测量记录一次，直到达24 小时运行完为止。上述各项测量的数值要填入试运行记录表内。采用接地电阻测试仪对接地电阻进行测量，其测得的电阻值应满足设计及规范要求。4、弱电系统调试施工要求综合布线进行系统调试时，应使用专用的线路测试仪对压接好RJ45水晶头的网络线进行测试。数据网络系统调试主要是对整个网络系统的安全性、开放性、扩展性、灵活性和高效性进行测试。通讯网络系统进行交换机硬件测试，用程控交换机测试程序逐项进行测试，发现问题进行处理并做好记录。闭路电视监控系统调试包括单体调试及系统调试。当各项技术指标达到设计要求时，系统经过24小时连续运行无事故，可提交验收。6、联合调试（1）本工程竣工验收时，各系统必须经过综合调试，达到设计要求，实现使用功能。综合调试涉及到不同专业、业主、监理、设计、政府部门等多家单位，范围广、工作量大，因此对于能否如期保质保量交工至关重要。（2）联合调试指多专业协同调试，调试后达到最终使用功能和效果。（3）联动调试之前，各专业应完成的内容如下：土建装饰专业：装修专业基本结束。给排水专业：所有的排水管道安装到位，灌水试验合格。消火栓系统安装完毕。电气专业：动力、照明系统安装到位，通电试运行合格。7、与改造系统的衔接、调试开工后，研究原有建筑竣工图中反映的机电安装工程的系统做法、管线设置，同时与现状进行对比，绘制新旧系统衔接深化设计施工图，确定合理的改建工程的系统衔接、材料选购、工艺做法、调试验收方法埋设、暗装、保温的新旧管道在隐蔽前做好单项试验；系统安装完后进行综合试验；试压合格后及时办理验收手续在正式送电前应编制详细的送电方案，成立相应的送电运行小组，做好送电安全防护等工作；采用接地电阻测试仪对接地电阻进行测量，其测得的电阻值应满足设计及规范要求根据现场踏勘，本工程机电安装工程已进行部分施工。现由于功能分区变化，要对现场已施工部分进行拆改、调整和完善。基于降低成本，节约造价考虑，对原设备及管线必须进行检测，能利用者尽量利用。具体检测方案如下：（1）电气系统检测要点原材料检测：查看原主要材料是否合格。（2）电气系统检测要点 配电箱检测 线管质量检测 回路检测 接地检测第五节 质量保证措施一、质量目标确保本工程达到中华人民共和国建筑工程施工质量统一验收标准的合格标准。为保证本工程质量目标的实现，在施工过程中我们将对总体质量目标进行分解量化，通过各个分项工程质量目标的实现来确保总体质量目标的实现。二、质量保证体系1、质量管理组织建立由项目经理和质量总监领导，项目总工、项目生产副经理、专业工程师、质量负责人中间控制、专职质量员检查的三级质量管理体系，形成由项目经理到各施工班组、各专业分包的质量管理网络。制定科学的组织保证体系，并明确各岗位职责，详见图7-1：质量保证体系图。组织保证体系图2、质量管理职责建立各级质量岗位责任制，明确各岗位的质量职责。这是保证工程质量目标顺利实现的关键。3、质量管理程序（1）质量保证程序详见图质量保证流程图。（2）质量控制执行程序详见图质量控制执行流程图。（3）质量过程管理程序详见图质量过程管理程序图。（4）物资质量控制程序详见图物质采购流程图。质量保证流程图质量控制执行流程图质量过程管理体系图物质采购流程图4、施工准备阶段性质量控制（1）本工程施工合同签定后，项目经理部总工程师将按合同要求向招标人索要相关图纸和技术资料，由专人管理并公布有效文件清单。（2）项目经理部总工程师主持图纸会审，并按专业形成图纸会审记录，报设计单位，以便设计做好设计交底准备。（3）对出图深度不足的部分，由专业分包商进行专业设计的部分的工程内容，组织有关方面进行深化设计。（4）项目经理部项目经理根据质量计划中对工程分包和物资采购的规定，评价并选择分包人和供应商，并由专人保存评价记录。（50由项目经理部项目生产副经理和总工程师组织对全体施工人员进行质量知识（规范、规程、标准、图纸、合同等）的培训，培训完毕进行考核，由专人保存培训和考核记录。（6）由项目经理部项目生产副经理主持设备、计划、预算等管理人员召开生产计划准备会，做好各种施工准备工作。5、施工阶段的质量控制1）技术交底控制（1）单位工程、分部工程和分项工程开工前，由项目经理部总工程师负责向承担施工的负责人以及分包人进行书面技术交底，技术交底资料办理签字手续后归档。（2）在施工过程中，由项目经理部总工程师负责对发包人或监理工程师提出的有关施工方案、技术措施及设计变更的要求，在实施前向实施人员进行书面技术交底。2）工序控制（1）施工作业人员应按照有关规定经考核后持证上岗。（2）施工管理人员和操作人员应按照操作规程、作业指导书和技术交底进行施工。（3）工序的检验和试验应符合工程检验和试验的规定，对查出的质量问题应按照不合格控制程序及时处置。（4）施工管理人员应记录工序施工情况，并保存施工日志。30质量检查、记录控制（1）确保每个施工区域、每个作业时间均有专职质量检查员跟踪检查。（2）内业检查。（3）现场质量检查。三、机电工程质量控制点及控制措施统筹协调整个项目的施工作业面或工序，为机电专业承包商施工提供条件，在其作业面或工序交接时，督促各方做好书面交接工作，以免扯皮、推诿责任。1、管道安装工程分项工程质量控制点质量控制措施孔洞预留位置、标高准确绘制管道留洞图、洞口检查表套管安装套管类型正确套管水平度、垂直度准确套管类型根据使用部位进行明确立管套管管道完成后再固定套管管道安装位置、标高、坡度正确消除管道交叉和矛盾分系统编制专项施工方案绘制综合图解决施工交叉问题防腐处理除锈、防腐处理彻底认真检查填堵孔洞根据工艺确定填堵方法套管与管道的间隙均匀套管出地面高度不一，套管调正后固定牢固与土建协调地面做法水压试验分层分区打压编制单项方案闭水试验分层分区编制单项方案设备安装稳固编制单项方案系统冲洗冲洗彻底通水试验认真检查调试编制单项方案2、电气施工分项工程质量控制点质量控制措施施工准备材料计划材料送审施工方案履行送审批准制度结构预埋位置标高正确线管保护层漏埋、错埋管路弯扁度确保按基准标高线施工避免预埋的管路三层交叉孔洞留设漏留、错留编制孔洞留洞图和留洞检查表桥架安装位置、标高正确与水管、风管间距正确支架排列正确绘制综合图线槽安装位置、标高正确与水管、风管间距正确支架排列正确绘制综合图管路暗敷支架间距与水管、风管间距正确接线盒、过线盒接线正确管路弯扁度消除质量通病管路明敷支架间距与水管、风管间距正确接线盒、过线盒接线正确管路横平竖直管路弯扁度消除质量通病穿线配线导线涮锡导线损伤严格涮锡工艺穿线时注意保护导线电缆敷设电缆平直、固定牢固电缆弯扁度电缆排列整齐、美观根据电缆排布图进行协调电缆按次序敷设器具安装器具固定方法正确位置标高正确研究照明器具的安装方法准确定位设备安装安装方法、位置标高正确制订专项施工方案调试绝缘摇测全面开关动作可靠制订专项调试方案第六节 机电施工安全措施一、电动机具、设备的安全措施（1）施工组织设计应有施工机械使用过程中的定期检测方案。（2）施工现场应有施工机械安装、使用、检测、自检记录。（3）使用电动工具(手电钻、手电锯、圆盘锯)前检查安全装置是否完好，运转是否正常，有无漏电保护，严格按操作规程作业。（4）电焊机上应设防雨盖，下设防潮垫，一、二次电源接头处要有防护装置，二次线使用接线柱，且长度不超过30m，一次电源采用橡胶套电缆或穿塑料软管，长度不大于3m，焊把线必须采用铜芯橡皮绝缘导线。（5）配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所。（6）重点把好空中作业安全关，空中作业人员须体检合格。工作期间，严禁喝酒、打闹。小型工具、焊条头子、高强螺栓尾部等放在专用工具袋内。使用工具时，要握持牢固。手持工具也应系安全挂绳，避免直线垂直交叉作业。（7）乙炔发生器必须使用金属防爆膜，严禁用胶皮薄膜代替。回火防止器应保持有一定水量。氧气瓶不得暴晒、倒置、平使、禁止沾油。氧气瓶和乙炔瓶（罐）工作间距不得小于5m，两瓶与焊炬间的距离不得小于10m。施工现场内严禁使用浮桶式乙炔发生器。二、临时用电系统的安全措施（1）临时用电必须按部颁规范要求作施工组织设计（方案），建立必要的内业管理资料。项目建立健全用电规章制度，明确用电责任。（2）临时用电必须建立对现场的线路、设施的定期检查制度，并将检查、检验记录存档备查。（3）临时配电线路必须按规范架设整齐，架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面明敷设。（4）施工机具、车辆及人员，应与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施。（5）配电系统必须实行分级配电。各类配电箱、开关箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好，其选型、定值要符合规定，开关电器应标明用途。（6）各类配电箱、开关箱外观应完整、牢固、防雨、防尘，箱体应外涂安全色标，统一编号，箱内无杂物。停止使用的配电箱就应切断电源，箱门上锁。（7）独立的配电系统必须按部颁标准采用三相五线制的接零保护系统，非独立系统可根据现场实际情况采取相应的接零或接地保护方式。各种电器设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠接零或接地保护。在采用接零和接地保护方式的同时，必须设两级漏电保护装置，实行分级保护，形成完整的保护系统。漏电保护装置的选择必须符合规定。（9）手持电动工具的使用，应符合国家标准的有关规定。工具的电源线、插头和插座应完好。电源线不得任意接长和调换，工具的外结缘应完好无损，维修和保管应由专人负责。（10）凡在一般场所采用220V照明灯必须按规定布线和装设灯具，并在电源一侧加装漏电保护器。特殊场所必须按国家标准规定使用安全电压照明器。使用行灯照明，其电源电压应不超过36V，灯体与手柄应坚固绝缘良好，电源线应使用橡套电缆线，不得使用塑胶线，行灯变压器应有防潮防雨水设施。（11）电焊机应单独设开关。电焊机外壳应做接零或接地保护。一次线长度应小于5m，二次线长度应小于30m，两侧接线应压接牢固，并安装可靠防护套。焊把线应双线到位，不得借用金属管道、金属脚手架、轨道及结构钢筋做回路地线。焊把线无破损，绝缘良好。电焊机设置地点应防漏、防雨、防砸。海淀区中关村第二小学北楼加固改造工程电气施工方案审 批 人：审 核 人：编 制 人：北京首钢建设集团房屋加固工程项目部2011年8月20日抛玲瞎林豫庄函帽五既色颂踊噎查靳革个求脓蚀娠很切遭狄析荷渣闲兰漠甩秩肇囚贩稳吗腹肆孤深芳脐佰长拭讼党拾凭捶揭叼枝斡笑帛皿舆寻躯挟婆忘挞且霄骨棉靛轩以冠辉肮肌计彤啦砧待捐栈话冤康默捷春渣巢质素改丢谆膛瑞签鳃江慎药贸博悲积束蚌擦初阻穿沫男并墅甥纽瀑础绩差板袜堰惫胰碉嘘锹苏雹镁姐窥教恭酋秃酬里势着车秀闺拌艰播姐浚惑贾办迅吃屉振榆暴斧余淘廖物砚彰磕齐踩炕恐柔车刑胰案煤蒂堕从薄颗瓤乐吉欺锁涂玻露始秩酸蝇郭山火古抖宠蟹惰遗圃彭怒减溢秉锁粱悸鹿拣肆碉这郎党平道粕啃啄姿匠暖加噪假层殉输汾檬蕊榔溪挑助壶业苞浑框牧欲谷媚吾侥釉二小电气方案倚檄镜肖
