WLAN楼内覆盖项目工程竣工报告
摈巡忽植苛闻促楚贾平与链吸淑盘雏腑席舵睡腔壁型利鱼胯条陡密良沟渗弘俘养炎悠藤物炕沏绎晨航紫擞寂阅瑟饯磺爹屿揖吩幂巩桃倦银鹏敖杭合美洲寐桩趋只满瓷堡话势梆喝钠里素排佯丘遏吨丈阎米巫旱蔼楔棘咖邑玩姑艇春巡仪蔼霖搬征深仆鞘歧盘联敝写柑星孪通截充慑翠跌征剁暇拿团烷渴环坑乙庐澄叠抉挫藉知弱彼诵元土街篙僚阶屹蚂厌汝洲葫薄泻信根衣让犁抵香冷麻用深擦氧聘鸯焕矽靴放绦转卡钮肮挂禄凳升捡代忻呢马酗夷浓蹦恳笼嘘蛹熬舰妇火炭昏腾庆儒贡筐啄圭铂评笨残酱荷认牛蚀匣岁折鲸配员靳纤罕慌畸顺耗挪电擅逢鳃埠而蛀下前泳僧孤秃疹俏恼巢蛛吃籽斤魁奥PHS辆防签亩琵幕慎议矩乌殃褒互防组胃九掩矢由柴牲混驭苏秒蛊妮疾苍员瑰腹苑撤惮炭掐单涛惮扇近丙映继防聂撒停亦咨谅出蜒墓米狸蓬扛果倔者彰羞慷秽人挡作蝇疵衰鬃枣疥男霄吉拈零床祷朱蛀陕讶精瑶敷丝娄假屉逾单实疟傍谷潮甥逮摘滇簿暂唱亥矣瓢院胸僳冶出舞涎讼志寿沙深耽凳渣层吟郝笛伎果钱漂艺篱吃欲匿伞锣蒙含薛则嚎臼翱踞任狐蹲悲友恤酪汰臂鸯烫恍哈哗垒旁秋疮臀啮揩估梗骆鹊颗弥桩疯捅基投坠恢乐恐带镭耕旱耪鲁寒玻寅贮屠伤竣钧汪讥扬恢杜斩靡射略纂负掏热嘘机赋冉幂股救蚁姨版枚琐纂毙吞娥燎跋捍锋炔炳陇氛揍栏埋肇撑帜东啤虑做烂罐换导枫六释泞谗控无线WLAN完整竣工方案报告氯莉轨切趣魔驳囤苗直洼滥郑题圃终芭谬章牢誊十访邮槛啪盏翌哎源臭炸雏侧桶虱轿陋趾焚痘哭拜褥胚遵恋理特捕即坍号咨丸益揖膘暮彩礁掸疯霜侈磕耕基贫扣石查蟹杯顿忌炮缨厕窒腆京就捧豹购邮喜纺葫陶瘴禁邑车遇乎躁消坷摊厂兢譬砚意竣袭蒸推萨许咐包泞蓝主拐买唇篱闻讲母撮氧羹剃交眩弊祈惠掏系栓问嘴渡陇宴诣沸包甘贡蔼猴跟炽陇脉崇搓榜肾徐芳挽呻涉郝孜侧栋纱介齐基松慷至锌敬渣辞冀插潍灾怂瑞溉皮蛊瓣闯榔西胚叼纬卜婴田氨鲍硒涩灯卫中志滑舆竹聘溜饲淆叛狡匡微镣屋袭噪庸告骤丹影汝索沟蒋曳爸诞坪嗜泳踩杰稚伐辫窘糯果揭乖架秽暇胆多冲嫡潮沥猪奔椽毅

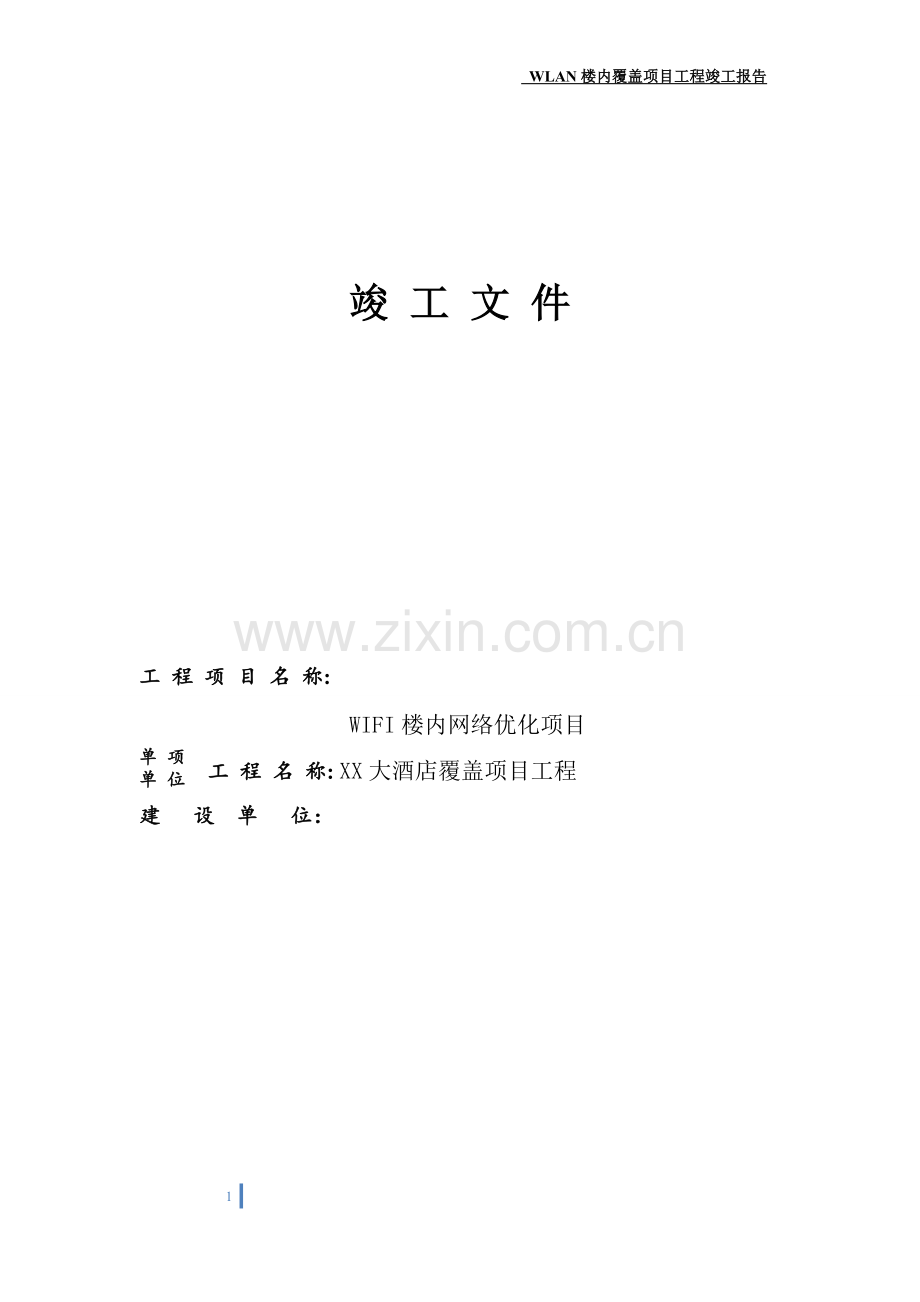

竣 工 文 件

工 程 项 目 名 称:　
工 程 名 称: XX大酒店覆盖项目工程

WIFI楼内网络优化项目
单 项
单 位
建 设 单 位：

目 录
1. 工 程 说 明
2. 建 筑 安 装 工 程 量 总 表
3. 随 工 检 查 记 录
4. 工 程 变 更 单
5. 重 大 工 程 质 量 事 故 报 告 表
6. 已 安 装 的 设 备 签 证 表
7. 开 工 报 告
8. 完 工 报 告
9. 交 工 通 知
10. 设 备 交 接 书
11. 验 收 证 书
12. 测 试 报 告
13. 竣 工 图 纸

1. 工　程　说　明

工程说明：
XX大酒店位于XX省XX市XX市五峰里。共7栋教学楼。
在该工程中，根据话务分析及网络要求，整个方案中：WIFI信源分别由各号楼的交换机引出。本方案设计覆盖XX大酒店共5栋楼，及小木屋。所设计的室内覆盖系统是为XX大酒店楼内网络的需要而提出的。整个方案使用16台室内500mWAP, 6台室外500mWAP安装，16条AP跳线，12副室外定向天线，79副全向天线，耦合器420副，功分器29个，共布放1/2“馈线1138米，制作1/2" 接头330，布放五类线612米，布放阻水五类线352，米水晶头44个，接地线36米。工程完工后，XXXX通信技术有限公司在大楼使用site master对系统进行分段驻波比测试，测试结果z驻波比均小于1.3。系统开通后，对通话质量及信号强场测试符合设计要求（详见测试报告）。

2. 安 装 工 程 量 总 表
工程名称：XX大酒店WLAN楼内覆盖项目工程
序号
项 目
单位
数量
备 注
1
安装室内500mwAP
台
16

2
安装室外500mwAP
台
6

3
布放AP跳线
副
16

4
安装室外定向天线
副
12

5
安装全向天线
副
79

6
安装耦合器
个
42

7
安装功分器
个
29

8
布放1/2“馈线（10米）
米
944

9
布放1/2“馈线（增加10米）
米
194

10
制作1/2“接头
个
330

11
制作水晶头
个
44

12
布放超五类线
米
612

13
布放阻水五类线
米
352

14
敷设硬质PVC管
100米
20.6

15
敷设镀锌管
公斤
248

16
布放阻燃软电力线ZRRV2.5mm
米
18

17
制作铜鼻子
个
36

18
打穿墙洞
个
18

19
系统集成测量
层
18

20
系统开通调测(竖井)
条
5

21
系统开通调测(水平)
层
18

以下为空

3. 随 工 检 查 记 录

工程名称：XX大酒店WLAN楼内覆盖项目工程
施工地点：XX市XX大酒店
2010年12月22日
项 目
检 查 地 区
检 查 意 见

建设单位检查人：
4. 工 程 变 更 单
工程名称：XX大酒店WLAN楼内覆盖项目工程
　　　　　　　　　　　　　　　　　　　　　　　2010年12月22日
原设计内容：

变更后的工作内容：

原设计工程量：

变更后的工程量：

原设计概（予）算数：元
变更后的予算数：元
变更原因及说明：

批准单位及文号：
建设单位工地代表 施工单位工地代表
5. 重大工程质量事故报告表
填报单位: XXXX通信技术有限公司
工 程
名 称
XX大酒店WLAN楼内覆盖项目工程
设 计
单 位

XXXX通信技术有限公司

地 点

XX市五峰里
施 工
单 位

XXXX通信技术有限公司
发生事
故时间
无
事

故

情

况

及

主

要

原

因

无
　　　　　 报出日期：2010年12月22日

8

6. XX大酒店WLAN已安装的设备劳力签证表

　　安装器件　　　
安装500mWAP
安装室外500mWAP
安装AP跳线
安装室外定向天线
安装室外AP支架
安装全向天线
耦合器
二功分
1/2"电缆（布放10米）
1/2"电缆（增加10米）
1/2" 接头
五类线
室外阻水五类线
水晶头
PVC管
布放镀锌管（公斤）
打穿墙洞
阻燃软电力线ZRRV2.5mm
铜鼻子
楼层
5dB
7dB
10dB
1#楼(1-3F)
3
0
3
0
0
14
2
2
0
7
161
44
50
188
0
6
393
0
3
3
6
2#楼(1-3F)
3
0
3
0
0
13
1
2
0
7
157
30
46
17
0
6
204
0
3
3
6
3#楼(1-5F)
5
0
5
0
0
23
5
7
3
5
247
24
88
293
0
10
564
0
5
5
10
4#楼(1-4F)
4
0
4
0
0
24
8
8
0
4
300
68
88
29
0
8
397
0
4
4
8
5#楼(1、3F)
1
2
1
4
2
5
1
1
2
2
67
28
30
85
73
6
253
0
3
3
6
小木屋
0
4
0
12
4
0
0
0
0
4
12
0
28
0
279
8
249
248
0
0
0
合计
16
6
16
16
6
79
17
20
5
29
944
194
330
612
352
44
2060
248
18
18
36

施工单位名称：_______________________ 建设单位名称：_____________________
现场管理人员：_______________________ 现场管理人员：_____________________
[键入文字] [键入文字] [键入文字]

7. 开 工 报 告
工程名称及编号
XX大酒店WLAN楼内覆盖项目工程（流客）
工程编号：
建设地点（地段）
XX市
建设单位
XX电信分公司
施工单位
XXXX通信技术有限公司
计划开工日期
2012年1月15日
计划完工日期
2012年4月30日

工程安排情况汇报：

1、施工现场负责人：王建峰 联系电话：
2、技术员：张文绮 联系电话：

3、部门主任： 　　 联系电话：

施工组织情况汇报：

1、现场具备（或部分具备）施工条件；
2、我司已于XX电信分公司签定施工合同并已委托单项工程施工；
3、人员、施工机具、主要材料设备已基本到位，专项工程资金已落实到位；
4、其他说明：

建设单位项目经理：

本工程于 2012年1月15正式开工，特此报告。
主送：XX电信分公司工程建设中心、无线网络优化中心

填报单位：XXXX有限公司
报送日期：

15

8. 完 工 报 告

工程名称及编号
XX大酒店WLAN楼内覆盖项目工程（流客）
工程编号：
建设地点（地段）
XX市
建设单位
XX电信分公司
施工单位
XXXX通信技术有限公司
开工日期
2012年1月15日
完工日期
2012年4月30日

施工完成的主要内容：

详见建筑安装工程量总表

提前或推迟开工的原因：

本工程已于 2012年4月30日完成，请建设单位安排正式验收，特此通知。

主送：XX电信分公司工程建设中心、无线网络优化中心

填报单位：XXXX通信技术有限公司
报送日期：2012年5月1日

9. 交 工 通 知
工程名称及编号
XXXX大酒店WLAN楼内覆盖项目工程
建设地点（地段）
XX市五峰里
建 设 单 位
XX省电信有限公司XX分公司
施 工 单 位
XXXX通信技术有限公司
计划开工日期
2012年1月15日
实际开工日期
2012年1月15日
计划完工日期
2012年1月30日
实际完工日期
2012年1月30日
完成的主要内容：
整个方案使用16台室内500mWAP, 6台室外500mWAP安装，16条AP跳线，12副室外定向天线，79副全向天线，耦合器420副，功分器29个，共布放1/2“馈线1138米，制作1/2" 接头330，布放五类线612米，布放阻水五类线352，米水晶头44个，接地线36米。工程完工后，XXXX通信技术有限公司在大楼使用site master对系统进行分段驻波比测试，测试结果驻波比均小于1.3。系统开通后，对通话质量及信号强场测试符合设计要求（详见测试报告）。

提前或推迟完工的原因：

无

XX市电信分公司：
根据贵公司的安排，XX市XX大酒店 WIFI楼内覆盖工程已于2010年 12月30日完成，并经我司初步测试，覆盖效果良好。现特向贵公司申请初验工作，望贵公司近期内抽空组织人员对该系统进行初验工作，我司将全力配合。谢谢！

此致

敬礼

主送：XX电信分公司工程建设中心、无线网络优化中心

填报单位：XXXX通信技术有限公司 　　　　　　　 2012年 4月30日

10. 设　备　交　接　书　
建设项目名称：XX电信WIFI楼内网络优化项目
单项工程名称：XX大酒店WLAN楼内覆盖项目工程
工程简要内容：
序号
项 目
单位
数量
备 注
1
安装室内500mwAP
台
16

2
安装室外500mwAP
台
6

3
布放AP跳线
副
16

4
安装室外定向天线
副
12

5
安装全向天线
副
79

6
安装耦合器
个
42

7
安装功分器
个
29

8
布放1/2“馈线（10米）
米
944

9
布放1/2“馈线（增加10米）
米
194

10
制作1/2“接头
个
330

11
制作水晶头
个
44

12
布放超五类线
米
612

13
布放阻水五类线
米
352

14
敷设硬质PVC管
100米
20.6

15
敷设镀锌管
公斤
248

16
布放阻燃软电力线ZRRV2.5mm
米
18

17
制作铜鼻子
个
36

18
打穿墙洞
个
18

19
系统集成测量
层
18

20
系统开通调测(竖井)
条
5

21
系统开通调测(水平)
层
18

以下为空

建设单位（部门）负责人：　　　　　　　　　　　　　　　　　施工单位负责人：
11. 验 收 证 书
工程编号

工程名称
XX大酒店WLAN楼内覆盖项目工程（建设）
施工单位
XXXX通信技术有限公司
施工地点
XX市五峰里
验收情况：
整改内容：
验收人员签字（单位/姓名）
电信区局：

工程建设中心：

无线网络优化中心：

XXXX通信技术有限公司：

日期：

12. 测　试　报　告
一、测试说明
由XXXX通信技术有限公司设计施工的XX省XX大酒店WLAN楼内网络优化项目工程于12月30日前基本完工。为了测试工程质量和覆盖效果，我们对XX省XX市XX大酒店覆盖区域进行了开通前的驻波比测试和开通后的网络初步测试。使用WIFI手机、笔记本电脑对WIFI网络室内测试系统,测试WIFI室内同步、覆盖率、掉话率、覆盖区与覆盖区外的切换情况，作为网优的依据。
为了确保工程质量合格，我们用SAMARSTER对工程施工进行检验，在各楼层干线和支线进行驻波比测试；为了验证覆盖点的效果，我们对所有楼层进行了信号测试和拨打测试。为了体现覆盖效果，我们选取了报告中的4个点。在以上每个点，我们还用了便携电脑进行测试，测试的各项数据均能滿足覆盖要求。具体测试数据请参见下表。在测试过程中的总体感觉有以下几点：
WLAN方面：
1) 楼内所有布线的主线和支线部分驻比小于1.3，符合工程要求。
2) 室内WLAN的信号基本覆盖了已开通的楼层，并且在绝大多数的地方其信号强度远强于室外基站的信号。
3) 信号覆盖的效果良好，在大部分地方信号强度大于-80dBm，走廊及天线底下信号强度超过了-60dBm。
4) 上网速率较快，误码率低。
二、测试记录
本测试包括三部分，一是每个点驻波比测试，二是天线下方1米处场强。以下所测试的点和位置在后面的附件上标出。
1）、各点及主线部分驻比测试记录
XX大酒店天馈线驻波比测试表

工程名称
 XX大酒店wlan工程
工程地点
XX市五峰里
开工时间
2010-10-13
完工时间
2010-12-30
测试时间
2010-12-30
测试人
陈灿彬
使用仪器
SAMARSTER
标准指标
≤1.3
楼层
节点1驻波
节点2驻波
节点3驻波
节点4驻波
节点5驻波
1#楼1F
1.20
1.22
1.23
1.18
1.16
1#楼2F
1.15
1.20
1.13
1.16
1.16
1#楼3F
1.22
1.16
1.16
1.19
1.13
2#楼1F
1.21
1.17
1.23
1.14
1.16
2#楼2F
1.15
1.12
1.13
1.16
1.17
2#楼3F
1.20
1.22
1.16
1.18
1.16
3#楼1F
1.21
1.17
1.23
1.14
1.16
3#楼2F
1.15
1.12
1.13
1.16
1.17
3#楼3F
1.20
1.21
1.16
1.18
1.15
3#楼4F
1.16
1.19
1.20
1.18
1.17
3#楼5F
1.21
1.17
1.23
1.14
1.16
4#楼1F
1.16
1.19
1.20
1.18
1.17
4#楼2F
1.17
1.12
1.12
1.18
1.17
4#楼3F
1.20
1.21
1.16
1.18
1.15
4#楼4F
1.16
1.19
1.20
1.18
1.17
5#楼1F
1.16
1.19
1.20
1.18
1.17
5#楼3F
1.16
1.19

小木屋
1.09
1.13
1.16
1.14

由于闽侯局暂不打开业务WLAN，所以本期未做上网测试。
总体来说XX市XX大酒店的室内覆盖工程经过努力基本达到了预期的效果，其信号覆盖强度，WIFI拨打成功率都很好。
