CFG桩基竣工资料目录.doc

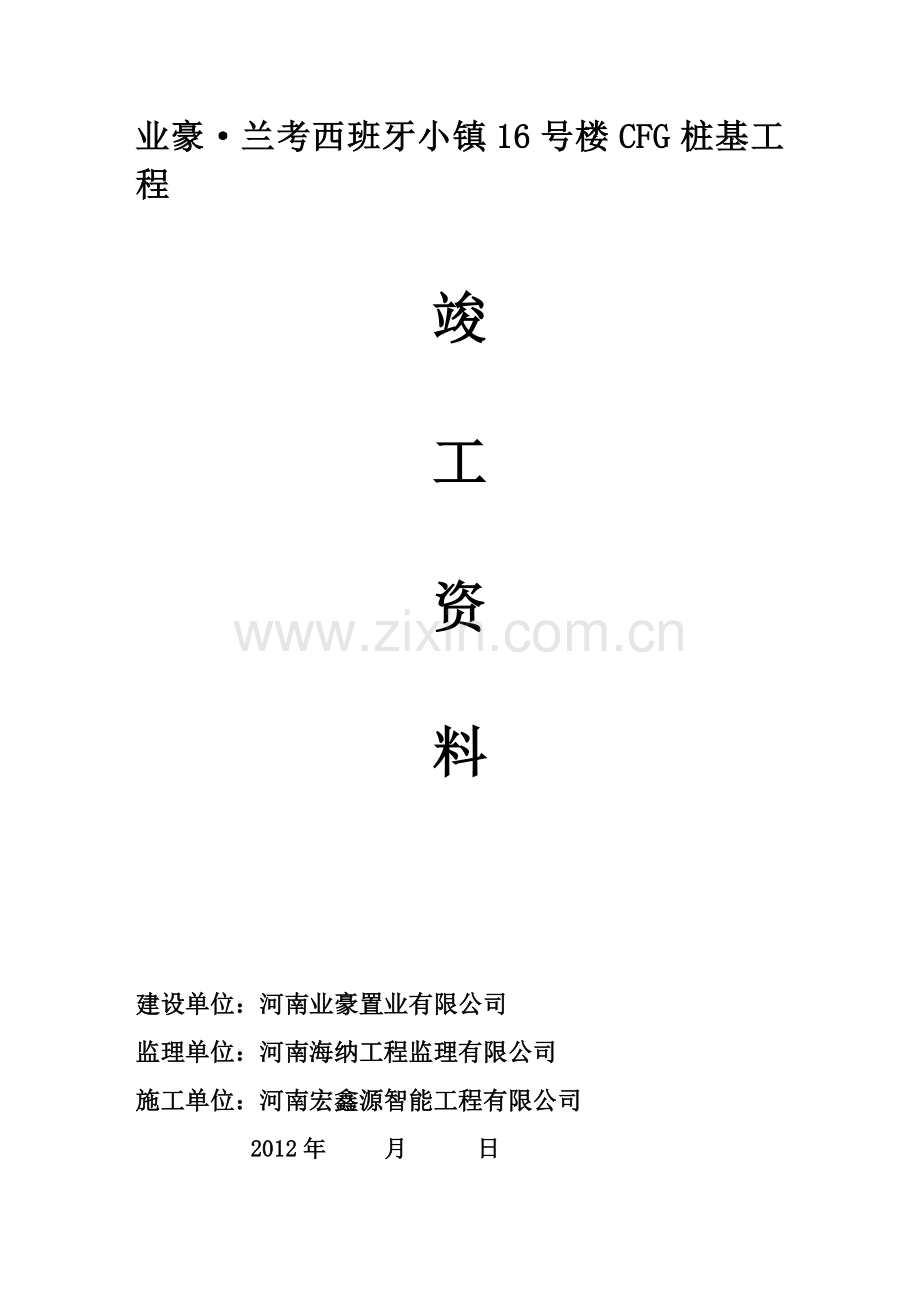

业豪·兰考西班牙小镇16号楼CFG桩基工程

竣

工

资

料

建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
2012年 月 日
目录
一、 施工组织设计
1、 施工组织设计（方案）报审表
2、 施工组织设计
二、 公司相关资质证书复印件及报审表
三、 上岗人员证书复印件及报审表
四、 工程所用设备及仪器合格证复印件及报验单
五、 开工报告
1、 开工/复工报审表
2、 开工报告
六、 测量复核签证
1、 施工测量放线报验单
A、 工程定位测量记录
B、 测量复核记录
七、 技术、安全交底
八、 混凝土原材料复试报告及原材料合格证
1、 出厂合格证
2、 砼配合比检验报告
3、 水泥检验报告及合格证
4、 砂、石检验报告
5、 掺合料检验报告及合格证
6、 外加剂检验报告及合格证
九、 混凝土浇筑令
十、 检验批报验
1、 隐蔽工程验收记录
2、 CFG桩复合地基工程检验批质量验收记录
3、 CFG桩施工记录
十一、施工见证取样及检验报告
1、 见证取样报告记录
2、 检验报告
十二、混凝土试块强度汇总、评价表
十三、施工日记
十四、分项工程质量验收记录
十五、分部（子分部）工程验收记录
十六、竣工报告
1、 竣工报验单
2、 竣工报告
十七、竣工图

建筑工程竣工验收技术资料
（施工组织设计）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
业豪·兰考西班牙小镇CFG桩基工程
施工组织设计

编制：

审批：

日期：2012年 月 日

河南宏鑫源智能工程有限公司
项目管理机构配备情况表

职务
姓名
职称
上岗资料证明
证书名称
级别
证号
项目经理

技术负责人
郭秀芬
工程师

豫建安A（2009）0103537
施工员
刘二军
工程师
施工员

41121011B00001
质检员
张晃潇
助工
质检员

41010103B02636
材料员
张晃龙
助工
材料员

41010105B00985
安全员
张武杰
助工
安全员

41010104B01331
资料员
郭秀芬
工程师
资料员

41010106B03615
机械员
张泉清

机械员

41010118B00103

项目管理机构配备情况表

职务
姓名
职称
上岗资料证明
证书名称
级别
证号

建筑工程竣工验收技术资料
（公司资质、人员证书）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
（机械设备、仪器报审）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
进场机械设备清单

序号
机械或设备名称
型号
规格
制造
年份
现状
数量
额定功
率KW
自有
租赁
1
长螺旋钻机
CFG25
2003
良好
１
110KW
自有
2
砼输送泵
HBT-40A
2001
良好
１
41KW
自有
3
铲车
Zl30B
2003
良好
１

租赁
4
电焊机
BX1-400
2010
良好
１

自有
5
吊车
25T
2001
良好
１

租赁
6
全站仪
RTS632
2007
良好
１

自有
7
水准仪
DSZ-A32X
2003
良好
１

自有

进场机械设备清单

序号
机械或设备名称
型号
规格
制造
年份
现状
数量
额定功
率KW
自有
租赁
1

2

3

4

5

6

7

建筑工程竣工验收技术资料
(开工报告）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
桩基工程开工报告

工程名称
业豪·兰考西班牙小镇
16号楼CFG桩基工程
工程地点
兰考县振兴路与健康路南
建设单位
河南业豪置业有限公司
设计单位
河南省城乡建筑设计
研究院有限公司
施工单位
河南宏鑫源智能工程有限公司
桩型
CFG素混凝土桩
有效桩长
17.00m
桩径
400mm
桩数
169(根)
计划开工日期： 2012年 月 日
计划完工日期： 2012年 月 日
开
工
简
要
说
明

结构定位控制点已确定，施工图纸经过图纸会审;施工组织设计已批准并进行了交底；“四通一平”已完成，施工机器及施工人员已到场。
进场材料已复验合格，且材料能满足连续施工，生产和生活临建的需要，机构和制度健全。

施工单位（章）：

2012年 月 日

建设单位（监理单位）：（章）

2012年 月 日
桩基工程开工报告

工程名称
业豪·兰考西班牙小镇
22号楼CFG桩基工程
工程地点
兰考县振兴路与健康路南
建设单位
河南业豪置业有限公司
设计单位
河南省城乡建筑设计
研究院有限公司
施工单位
河南宏鑫源智能工程有限公司
桩型
CFG素混凝土桩
有效桩长
17.00m
桩径
400mm
桩数
517(根)
计划开工日期： 2012年 月 日
计划完工日期： 2012年 月 日
开
工
简
要
说
明

结构定位控制点已确定，施工图纸经过图纸会审;施工组织设计已批准并进行了交底；“四通一平”已完成，施工机器及施工人员已到场。
进场材料已复验合格，且材料能满足连续施工，生产和生活临建的需要，机构和制度健全。

施工单位（章）：

2012年 月 日

建设单位（监理单位）：（章）

2012年 月 日
桩基工程开工报告

工程名称
业豪·兰考西班牙小镇
23号楼CFG桩基工程
工程地点
兰考县振兴路与健康路南
建设单位
河南业豪置业有限公司
设计单位
河南省城乡建筑设计
研究院有限公司
施工单位
河南宏鑫源智能工程有限公司
桩型
CFG素混凝土桩
有效桩长
17.00m
桩径
400mm
桩数
380(根)
计划开工日期： 2012年 月 日
计划完工日期： 2012年 月 日
开
工
简
要
说
明

结构定位控制点已确定，施工图纸经过图纸会审;施工组织设计已批准并进行了交底；“四通一平”已完成，施工机器及施工人员已到场。
进场材料已复验合格，且材料能满足连续施工，生产和生活临建的需要，机构和制度健全。

施工单位（章）：

2012年 月 日

建设单位（监理单位）：（章）

2012年 月 日
建筑工程竣工验收技术资料
(工程定位测量及复核记录）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(原材料报验）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司

安全技术交底

工程名称
业豪·西班牙小镇住宅
项目16#楼CFG桩基工程
日期

安全交底内容：
1、在进场前必须全员进行安全教育，合格后方可入场，设备进场前必须调试，确保安全使用后方可入场。
2、施工人员不可随意触动其它施工单位的物品和设施。
3、对特种工必须持证上岗，登高作业3米以上必须有登高作业许可证，杜绝无证上岗。
4、施工人员必须佩戴安全帽，现场电工必须穿绝缘鞋。
5、施工用电统一规整，总闸上必须有漏电保护器，并经济作检验调试，合格后方可进行施工。
6、作业区电缆排放规整，施工前对电缆检查，使用无老化、掉皮的电缆作业
7、对钻机的钻头、车轮、链条等转动的部位多注意，保证现场施工人员的施工安全，不出现夹伤等安全事故。
8、登高作业必须系好安全带，在登高前对安全带的状况必须先做检查。
9、不得随意开关电闸，防止电弧烧伤。
10、现场施工人员的生活用水必须保证，防止饮用不洁的饮用水。
11、现场文明施工，不可随地大小便。
12、施工人员下班以后不可随意进入校园其它地方，防止其它事故发生。

技术负责人： 交底人： 接交人：

技 术 交 底 记 录
工程名称
业豪·西班牙小镇住宅
项目16#楼CFG桩基工程
日期

交底内容：
1、钻孔施工
1.1采用长螺旋钻机成孔，钻机操作与干作业成孔基本相同。保证钻机垂直度不大于1%。
1.2机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2～3根桩后，应对钻杆连接处进行紧固。
1.3钻机定位后，进行预检，钻尖与桩点偏移不得大于1cm，刚接触地面时，下钻速度要慢。
1.4钻机钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反转应将钻杆提至地面，对钻尖开启门须重新清洗、调试、封口。
1.5在钻进过程中，如遇到卡钻、钻机摇晃、偏斜或发现有节奏的声响时，应立即停钻，查明原因，采取相应措施后，方可继续作业。
1.6钻出的土方，应随钻随清，钻至设计标高时，应将钻杆定位器打开，以便清除钻杆周围土方，并运至指定的弃土地点。
1.7钻到桩底设计标高，由质检员终孔验收后，进行压灌混凝土作业。
2、混凝土搅拌
2.1根据设计桩身强度等级，由试验室提供配合比，混凝土坍落度为18-20cm。粗骨料可用圆砾或碎石，最大粒经不宜大于2cm；细骨料应选用干净的中、粗砂，砂率控制在40%-50%。
2.2搅拌混凝土用水必须符合国家现行标准《混凝土搅拌用水标准》。
2.3水泥应选用合格的硅酸盐水泥，普通硅酸盐水泥、矿渣硅酸盐水泥，标号不低于PS32.5号，并作好水泥防潮措施。
2.4外加剂的品种及掺量必须根据混凝土性能要求、施工及气候条件等因素经试验室来确定。
2.5在混凝土内掺入混合料时，混合材料应符合国家现行标准，其掺入量应通过试验室来确定。
2.6压灌混凝土时，混凝土的温度不得低于5℃。当夏季施工气温高于30℃时，应根据具体情况，对混凝土采取缓凝措施。

技 术 交 底 记 录
工程名称
业豪·西班牙小镇住宅
项目16#楼CFG桩基工程
日 期

交底内容：
3、地泵输送混凝土
3.1混凝土地泵的安放位置应与钻机的施工顺序想结合，尽量减少弯道，混凝土泵与钻机的距离一般在60m以内为宜。
3.2混凝土的泵送尽可能连续进行，当钻机移位时，地泵料斗内的混凝土应连续搅拌，泵送混凝土时，应保持料斗内混凝土的高度，不得低与40cm，以免吸进空气造成堵管。
3.3混凝土输送泵管尽可能保持水平，长距离泵送时，泵管下面应用垫木垫实。当泵管需向下倾斜时，应避免角度大于4。以免造成泵送混凝土堵管。
3.4当气温高于30℃时，要在混凝土输送管上覆盖两层湿润袋，每隔一段时间洒水湿润，以防管内混凝土失水离析，造成堵塞泵管。
4、长螺旋钻孔泵压混凝土桩施工
4.1成桩施工各工序应连续进行。成桩完成后，应及时清除钻杆及软管内残留混凝土。长时间停置时，应用清水将钻杆、泵管、地泵清洗干净。
4.2钻至桩底标高后，应立即将钻机上的软管与地泵管相连，并在软管内倒入水泥浆，以起到润湿软管和钻杆的作用。
4.3应先泵压混凝土，然后在再提钻杆。
4.4钻杆的提升速度与混凝土泵送量相一致，充盈系数不小于1.0。
4.5压灌混凝土应高出设计桩顶标高50cm。将孔周围的土方清理至1.0m外。
5、雨季施工
雨季施工时注意防雨，防汛抗洪准备。准备好雨布做铺盖，槽周边挖雨水沟，以利排水。

技术负责人： 交底人： 接交人：

砼浇筑令
建筑工程竣工验收技术资料
(检验批质量验收记录）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(见证取样、试块检测报告）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(混凝土试块强度汇总、评价表）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(施工日记）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(分项工程质量验收记录）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(子分部工程质量验收记录）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(竣工报告）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
建筑工程竣工验收技术资料
(施工、竣工图）

工程名称：业豪·兰考西班牙小镇
建设单位：河南业豪置业有限公司
监理单位：河南海纳工程监理有限公司
施工单位：河南宏鑫源智能工程有限公司
