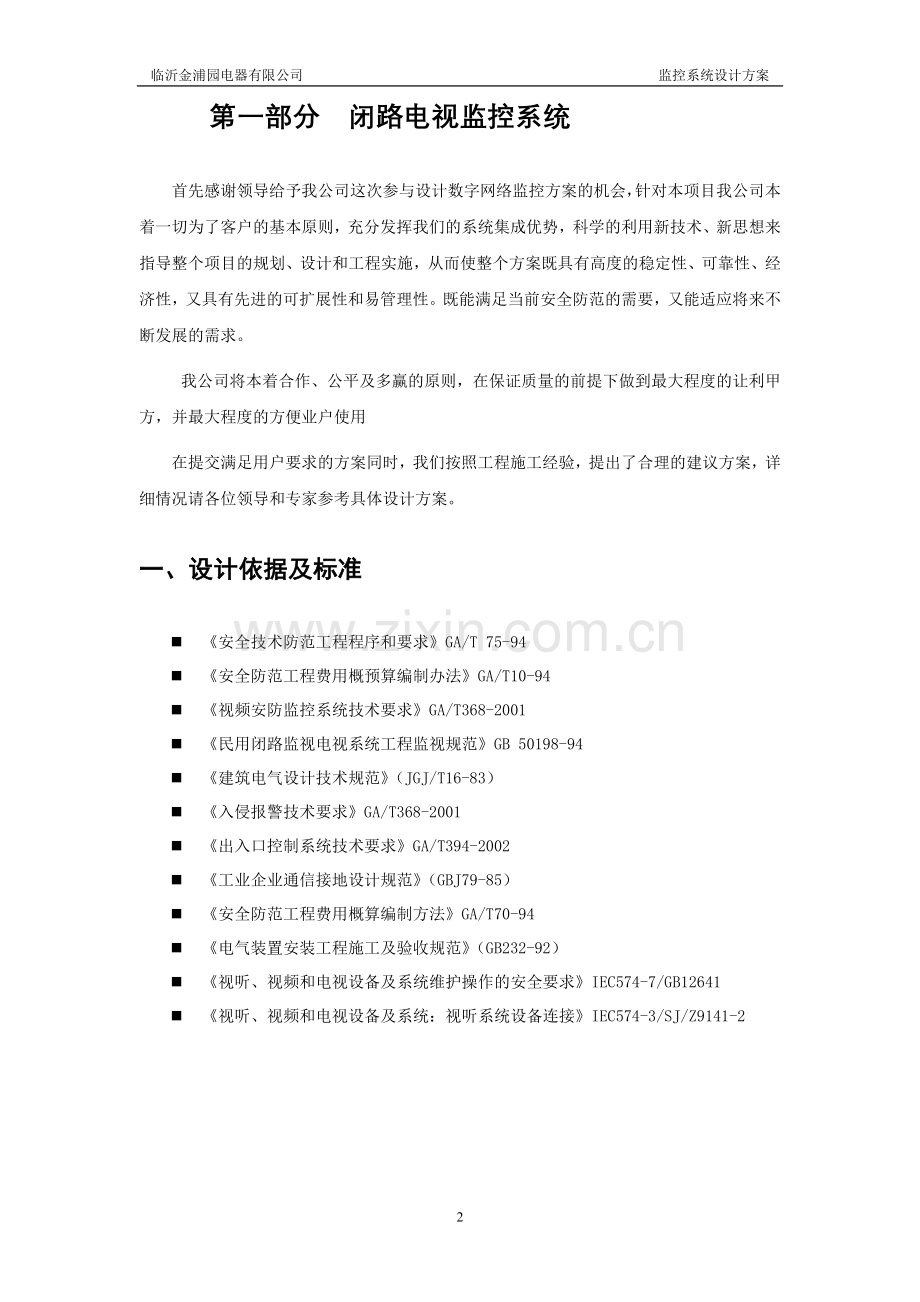

4、方案书报价文件临沂金浦园电器有限公司电话:0539-3103608传真:0539-3103608 13508990606第一部分 闭路电视监控系统首先感谢领导给予我公司这次参与设计数字网络监控方案的机会,针对本项目我公司本着一切为了客户的基本原则,充分发挥我们的系统集成优势,科学的利用新技术、新思想来指导整个项目的规划、设计和工程实施,从而使整个方案既具有高度的稳定性、可靠性、经济性,又具有先进的可扩展性和易管理性。既能满足当前安全防范的需要,又能适应将来不断发展的需求。我公司将本着合作、公平及多赢的原则,在保证质量的前提下做到最大程度的让利甲方,并最大程度的方便业户使用在提交满足用户要求的方

5、案同时,我们按照工程施工经验,提出了合理的建议方案,详细情况请各位领导和专家参考具体设计方案。一、设计依据及标准n 安全技术防范工程程序和要求GA/T 75-94n 安全防范工程费用概预算编制办法GA/T10-94n 视频安防监控系统技术要求GA/T368-2001n 民用闭路监视电视系统工程监视规范GB 50198-94n 建筑电气设计技术规范(JGJ/T16-83)n 入侵报警技术要求GA/T368-2001n 出入口控制系统技术要求GA/T394-2002n 工业企业通信接地设计规范(GBJ79-85)n 安全防范工程费用概算编制方法GA/T70-94n 电气装置安装工程施工及验收规范(

6、GB232-92)n 视听、视频和电视设备及系统维护操作的安全要求IEC574-7/GB12641n 视听、视频和电视设备及系统:视听系统设备连接IEC574-3/SJ/Z9141-2二、设计原则闭路监控系统特性:u 闭路电视监控系统(又称呼CCTV)是安防领域中的重要组成部分,系统通过遥控摄像机及其辅助设备(镜头、云台等),直接观察被监视场所的情况,同时可以把被监视场所的情况进行同步录像。u 闭路监控系统能在人无法直接观察的场合,适时、图像、真实地反映被监视控制对象的画面。闭路监控系统已成为广大用户,在现代化管理中监控的最为有效的观察工具。在控制中心,只要一个工作人员的操作,就能够观察多个被

7、控小区域,以及远距离小区域的监控功能。u 闭路监控系统提供远近距离的监视和控制。根据国家有关技术规范,系统应设置安防摄像机,数字硬盘录像机等,使用户能随时调看任意一个画面,遥控操作任一台摄像机等。u 数字网络监控可以使用户在任何地方,只要具备连通网络的条件,就可以监控小区内的情况。系统概述现今,随着经济产量的不断增加,高新技术的不断出现,一个开放的,安全的发展平台逐步成为政府和企业对外开放的窗口和数字化建设的基础,在小区建立基于视频监控、具有远程分散式监控、对外宣传演示、集中化管理功能的多媒体网络监控系统已越来越成熟。多媒体网络监控系统相比较传统的模拟监控系统具有更好的开放性、可集成性、扩展性

8、和前瞻性,它优化了系统结构,方便了系统管理和维护。真正体现了既不影响工作又可达到参观实验现场,并在无人时候实现安全防范的最高追求,必将为小区实现精细化管理做出突出的贡献。基于国际最新多媒体技术和视频压缩技术的多媒体网络安防监控综合管理系统。使用了国际最新的MPEG4/part10(H.264)编解码技术、可靠的视频传输技术、最新音视频加密存储技术及DSP控制芯片等技术,使监控系统与教学方式的完美结合。用户需求分析总体需求根据领导的总体要求,整个项目分三个部分:小区道路口及重点部位视频监控的建设,小区内视频监控的建设,周界防范红外对射建设。以上建设项目要实现多媒体、数字化、网络化。遵循“功能齐全

9、、技术先进、安全可靠、扩展性好、投资合理”的原则。 用户主要需求规范拟将小区道路口及重点部位,小区内,周界防范等重要区域的视频图像信号上传到监控中心。采用分布式集中管理的控制模式进行管理和控制,实现视频监控系统的一体化、数字化、并逐步发展智能化。达到领导、贵宾、来访者等相关单位的领导均能监控实时图像及录像资料,实现网络参观实验现场,并可做现场录像做事后研究学习用,也可刻录成光盘文件做为永久记录保存。 为了节省资金投入,同时保证系统改造后的实际效果,小区数字监控系统的要求和目标为:(1) 在控制中心的系统控制平台上,可监看各个监控点的实时图像。(2) 系统采用H.264算法的压缩技术。(3) 具

10、有全屏、四分屏、六分屏、八分屏、九分屏、十六分屏等显示模式。(4) 可在计算机屏幕上直接方便地调整控制每台摄影机角度、云台、焦距 。(5) 文件回放检索方便,单多屏回放模式,可对选定图像进行放大、移动、亮度调节。(6) 系统画质增强、抓取及储存所抓取图像等处理。(7) 自动/手动/侦测报警录像控制;采用循环存盘方式储存录像数据,系统根据设置自动覆盖早期数据;用户可根据实际情况自行设置单个录像数据存储时间;通过设置保护容量、警戒容量、释放空间对磁盘空间进行管理,从而保证录像工作顺利进行。(8) 通过操作权限设置、密码设置、系统锁定设置提高系统的安全性。(9) 系统自建操作日志,详细记录所有操作过

11、程,并可储存日志文件于指定位置,便于用户内部管理。(10) 可以通过网络(LAN、PSTN、ADSL)进行远程监视、录像。(11) 可在窗口上对图像文件进行浏览,在图像游览过程中可对图像进行放大、缩小操作,并可根据需要将图像信息进行备份、打印。在打印前还可进一步设置打印参数。(12) 录像回放时,可对画面进行暂停、正反向播放、快进/快退、多文件连续播放等功能。系统技术具体要求1) 产品质量符合国家、国际相关标准2) 可靠性要求多媒体安防监控综合管理系统的采用不应影响其他监控设备的正常运行。多媒体安防监控综合管理系统的局部故障不应影响整个系统的正常工作。多媒体安防监控综合管理系统具有可维护、设置

12、和自恢复功能。多媒体安防监控综合管理系统运行可靠、设备性能可靠、保存和恢复设计方便,有容错功能。3) 可扩充性多媒体网络安防监控综合管理系统的软、硬件应便于进行系统扩容和智能化升级。4)先进实用及实时性智能化、多媒体化、网络化、成功的应用性、合理的配置性、良好的操作性。5)视频信号制式符合国家(国际)标准视频制式(N/PAL制)。6)硬件:硬件设计须做到一体化、防磁、抗干扰、能长时间稳定工作。7)软件操作简单,模块化结构,能应用于Windows2000/NT,XP操作系统。设计遵循的准则1、先进性和成熟性当今的世界是高科技的时代,通信和计算机技术的发展可谓日新月异。所以我们的方案应适应新技术发

13、展的潮流,在系统设计和产品的选择时,既考虑到技术和产品的先进性,又考虑到其成熟性,以满足信息化建设的业务应用需求充分依靠我们的技术优势,在设备上采用国际最先进的数字化视频压缩、解压、存储技术,以及最可靠的CCD摄像机科技成果,使该系统在相当长的时间内与科技发展相适应,并使系统具有强大的发展潜力。2、可用性和可扩展性伴随业务的不断扩大,监控安防工程是一个具有延续性的工程,其系统配置应充分考虑将来根据应用及科技发展情况,系统能方便的进行扩容或升级,特别是功能操作方法力求简便,软件界面力求友好,数据处理,管理模式均采用模块化。使今后的扩充不仅能充分保护原有投资,而且具有较高的综合性能价格比。所以,在

14、方案的设计过程中,既要考虑在现在的投资情况下使系统达到应有的效能,又要考虑到今后系统可能需要扩展时的需要,保护投资者利益。为了适应未来系统扩展的要求,多媒体网络安防监控综合管理系统在满足现有功能的基础上预留了足够的设备容纳性以便系统扩充之用。系统中控制部件(软、硬件)采用集中式结构等技术措施,可以方便灵活的进行扩充,充分保证系统在将来的适应性。3、开放性和安全性在系统设计的整个过程中,为了系统的扩展和与其它系统的互联,技术的选择都考虑到开放性的要求,。为满足今后发展的需要,系统在使用的产品系列容量及处理能力,未来技术发展方面具有很强的兼容性。各种终端设备可以直接互换,黑白、彩色兼容,制式兼容。

15、传输技术可以直接面向计算机网络发展的各种传输媒介及远程信息共享。在以后升级过程中简便、经济而能不淘汰已有设备,不增加基础设备的成本。同时也考虑到系统安全性的要求4、可靠性和可管理性方案中所设计的系统和产品都考虑到了系统的可靠性及产品的可靠性,所有采用的技术与产品均为知名品牌,已经被证明为成熟的而且面向工程是稳定的。在工程方案的设计中也必须考虑工程中所可能遇到的各种情况,避开造成不稳定性的可能。与此同时,为了方便管理人员,对所建设的监控工程的管理,在系统的设计过程中,也考虑到系统的可管理性。5、标准化和结构化该系统是一个整体综合的智能化系统,在系统设计中着重技术的标准化和器材的结构化、模块化。从

16、整体系统的完善上也体现了标准化的思想,在工程施工中力求简单、快捷、准确度高、成功率高、工程进度效率高。三、 系统概述本系统共分三个部分:小区道路口及重点部位视频监控的建设,小区内视频监控的建设,周界防范红外对射建设。在本地设监控中心,来实现对监控范围的实时监视、录像存储,云台控制等功能。当领导在外地时可以通过网络远程监控小区的生产情况和运作情况。小区道路口及重点部位视频监控:考虑到室外环境,夜间没有良好的灯光照明,所以选用红外一体摄象机,以获得夜间监控的良好效果,并加装室外重型云台,以获得更大的监控范围,可以控制云台调整监控范围,以获得更大的监控范围和监控的灵活性。计划安装12个监控点。周界防

17、范红外对射建设:计划安装6对250米红外对射,有效的控制周界入侵防范。多媒体网络监察方案,具备以下几点功能:1) 视频监控: 为简单的视频监控方案,为用户提供最基本也是最常用的视频监控功能。2) 监察办公:监控管理更加灵活方便,用户可以通过网络在任何地方监看图象,录象,控制前端摄象机,领导在不必到监控中心,在办公室甚至出差在外地都可以通过网络了解厂子里面的情况。3) 广告宣传:同时可以根据前端摄像头设备采集的图像,通过INTERNET网络,进行企业面貌的远端展现.可以作为企业的宣传和广告的视频材料,领导进行外出考察/参观/会议的情况下,可以通过普通的计算机登录到公网当中,进入我们的检查系统,进

18、行小区的大多数场景展现,无论是办公小区,还是厂地小区都可以展现给参观对象,参观者不用亲临现场就可以体验到小区员工的热情和工作面貌.系统从功能上基本上分为远程客户端监控中心、小区监控中心、保安分监控中心、前端数据采集三级网络结构方式。 前端数据采集:采集现场图像信息。主要设备:球形摄像机,红外摄象机,室内枪式摄象机。 小区监控中心、保安分监控中心:负责对本小区域内的视频信号进行数字化处理,完成录像、回放、资料检索等数字监控系统的全部功能,并对前端的报警信号作出实质性响应。分监控中心为数字模拟信号的衔接点,可接入internet网实现与其他系统的信息共享。主要设备:硬盘录像机及外围设备。 远程监控

19、中心:远程监控中心通过internet网连接到分监控中心,可以实现对每个分控中心进行控制,使分监控中心可以做到无人值守,同时也可以对分监控中心前端的摄象机进行全方位的控制,收集各分监控中心上传的报警信息,作出相应处理。主要设备:硬盘录像机,路由器.四、方案核心优势l 优秀音视频质量采用H.264图像压缩标准,动态码率编码,对不同的场景及活动图像,能保证图像质量恒定,即使剧烈活动也不会出现马赛克现象;采用G.722语音压缩标准,压缩比高于MP3,更加适合硬盘录像和网络传输。l 极大节省硬盘空间采用H.264压缩算法,与传统MPEG-4算法相比,在同等图像质量的前提下,其压缩比提高将近30%,同时

20、G.722的音频压缩技术合音质更加流畅和动听。每小时仅有60-150MB存储量,能够保持更长的记录时间,节省存储成本,降低维护费用。视频帧率连续可调,适合各种安防应用l 录像精准,杜绝丢帧独特的预录制功能,文件之间均有重叠部分,完全杜绝丢帧。独有的动态侦测延时录像和文件追加功能,避免特殊情况下录像文件的缺失,避免文件碎片的出现。特殊的文件写盘方式,提高硬盘使用寿命,加强系统稳定性l 完备的检索功能可对录像文件、抓拍图片、系统日志、进行分类检索,可订制系统日志内容,使查找快速,定位准确。l 可靠的移动侦测功能提供更为先进的移动侦测技术,可以动态调整其分析精度,既能检测到微小的运动,同时又不会产生

21、误报。可靠的动态侦测与录像配置相结合,能够有效地降低存储空间并能实现变帧率录像方案。l 杰出的网络传输特性独有的动态调整编码参数功能,非常适合网络传输要求,可以根据网络的实际情况,动态调整图像质量和帧率,保证图像的质量和流畅性。支持CIF和QCIF格式编码,能够实现真正意义上的窄带连续传输,可以通过ISDN、DDN等窄带网络传输连续图像。 集中管理软件采用先进的C/S架构管理模式,一套软件就可以实现对监控系统各项相关硬件和所有用户的集中管理。监控系统所有硬件部分配置信息由系统服务器端统一管理,经注册后,即可实现组网。所有用户的权限分配由服务器端统一注册管理,管理员只需在服务器端进行设置,就可实

22、现所有用户的远程集中管理,大大提高了系统的安全性和方便性。l 高清晰的实验实况以及录像系统配置了2路图像可以达到704*576高清晰画面质量,并以同样清晰的画面质量进行回放。可以达到清晰的观看,学习实验室里教授的做实验的情况,并可做重点记录。五、各部分组成与配置5.1、前端数据采集部分前端系统主要包括室外云台红外摄象机,室内云台枪式摄象机,采集现场的视频信号。1、前端主要设备选型摄像机是图像采集的关键设备,主要功能是将监视小区域的现场场景转换成图像信息,并以模拟复合视频信号的形式传送出去。摄像机是整个系统的信号源,它与镜头配合使用。摄像机成像质量直接影响到整个系统的图像质量,而且也关系到硬盘录

23、像机的数据存储量,性能低下的摄像机由于其图像噪点较大,会产生过多的数据存储量,影响到整个系统的效率。电视监控系统在许多情况下需要索取的图像信息,主要是亮度强弱所反映的亮度信息。从这个意义上讲,选择黑白摄像机就可以满足电视监控系统的监视目的了,且黑白摄像机还能在光线较弱的环境下使用。但有些特殊场合所有监视的图像除去黑白对比度信息以外,还需要取得彩色信息,如需辨认服装颜色等信息,那么则应选择使用彩色摄像机,方能得到更为满意的效果。但彩色摄像机不能在光线黑暗的场所中使用,为了达到白天、黑夜都能监控的目的,系统设计根据小区的实际情况采用红外摄象机,球型摄象机,室内枪式摄象机。为此监控点设置要求如下:设

24、置红外摄象机,保证光线不好时监控效果可基本辨认人物形体特征。照度要求:本系统摄像机为室外全天候监控,监控场所最低照度为0.01LUX,F1.2。清晰度要求:为保证数字化录像效果,摄像机水平清晰度要求大于480TVL。镜头要求:具有自动光圈、自动聚焦、遥控变焦。其它要求如安装高度必须符合相关部门要求,安装支架、护罩与安装方式符合要求,力求牢固、美观、简洁,溶合环境形成一道景观。传输系统信号传输系统是本系统的关键所在,它直接关系到整个系统是否能够正常运行。现有的传输方式主要有电缆、微波和光纤三种,电缆便宜但是容量小,传输距离短,易受干扰,保密性差。目前在监控系统远距离传输中多采用微波和光纤传输。但

25、由于微波申请频点困难,在传输中易受高层建筑阻拦,而且易受干扰,因而目前绝大多数系统均采用光纤作为传输介质。光纤体积小、重量轻、容量大、不受干扰、保密性好,但是,目前基于专用光缆光端机的远程监控模式的最大弊端就是:造价昂贵和施工难度增加。鉴于安居小区施工环境好,信号传输距离短,我们选用75-5国标视频线作为信号传输载体,相关参数符合国家标准。5.2 监控中心监控中心是整个监控系统的大脑,它的基本功能是完成所在小区域监控图像的实时显示、控制、存储、管理等功能,接收探测器的报警信号并进行警号、灯光等的报警输出,同时联动附近摄像机进行录像。其硬件系统主要为数字硬盘录像机及其他外围设备。 数字硬盘录像机

26、选用高敏视GMS4016HC系列数字硬盘录像机,GMS4016HC是基于H.264压缩方式的数字监控系统。是传统的本地化监控系统的换代产品。是基于网络的全数字化的信息传输和管理系统。该系统采用标准的互联网通讯协议和先进的H.264视频编/解码技术,以网络集中管理和网络传输为核心,完成信息采集、传输、控制、管理和储存的全过程,能够架构在局域网/城域网/广域网之上,并与现有网络设备实现无缝连接。真正实现了监控联网、集中管理,大大扩展了传统监控系统和数字监控系统的功能。硬件采用工业计算机(IPC)架构,内置纯硬件压缩H.264视频采集卡,软件采用通用的Windows软件操作平台,用户界面友好。支持各

27、种网络传输介质,具有强大的远程访问控制功能。5.3 远程监控的实现 首先在小区内接入internet网(ADSL),然后用路由器申请一个免费的域名,当远程客户端访问时, 输入相对应的域名即可,找到其指定的IP,再访问相应的端口,对应的通道就可以浏览前端任何一通道并能控制它.六、系统功能描述 监视功能:在远程监控中心可以实时的远距离的集中监视或独立监看任意的监控现场的实际画面; 支持WEB方式,具有数字声音、图像监控、采集、压缩、传输; 具有多级远程网络监控功能:通过授权,可通过网络远程对前端任一监控点的情况进行声音、画面的监看、记录。 多级的授权权限及密码保护功能。禁止无授权者进入和修改系统数

28、据。 系统具有自动锁定功能,在无人操作和超过所设置时间后自动锁定,重新输入密码后才继续操作。 防盗报警监控管理功能; 对摄像镜头光圈、焦距、云台等的本地、远程控制功能。可以授权控制云台镜头,可扩展多级控制; 网络传输功能:支持任何 现有LAN、Internet、PSTN、DDN、ADSL等多种网络传输方式,支持多用户网络监控,支持多播、ICP、UDP数据流输出,可穿透网络层代理。 支持多服务器,多客户端,并能在一台监控主机管理控制另外几台主机 可对各网点的不同录像主机进行分组管理,通过点击快捷按钮,可调看同一录像主机上不同画面,也可在同一窗口监看不同录像主机的图像; 控制系统自检功能:视频源丢

29、失时系统自动报警。 图像抓拍打印:可将单帧图像保存为BMP文件,并随时打印抓拍的图像,以便备份。 支持多任务同时工作:监控、录像、回放、远程网络传输可同时进行,互不影响。 系统采用MPEG-4算法的音视频纯硬件混合压缩技术,压缩比可调(包括视音频),单路占用网络传输所需带宽128K1.5M可调,保证传输的速度和传输质量。 采集速率不得低于25帧/秒。 录像、显示分辨率不低于352288; 实时录像:可分别设置每路录像视音频码流、录像质量,在规定时间段中自动录像,定时启动关闭录像,达到无人值守自动启动监控录像的功能。 录像管理功能:录像文件以只读方式管理,规定保留期限。录像文件具有禁止第三方软件

30、阅读、编辑或修改功能,确保资料的真实性、权威性。 支持对任意控制点定时连续录像、手动录像、动态报警录像(传感器报警录像功能)。 传输监听现场的音视频信号; 硬盘空间提示:主界面上指示所有硬盘资源占用情况; 录像回放功能:每路25帧/秒回放,支持满屏、4、9、16画面回放,具有正反向播放,快放/慢放、快进/快退、单帧播放、多文件连续播放等功能。 局部放大功能:可将回放画面某一局部图像进行动态或精致放大,便于取证。 回放处理功能:可将回放画面某一局部图像柔和、锐化、反相处理,便于取证。 文件检索功能:按照文件、日期、时间、监控点、存储量等进行检索; 录像文件的分割合并:可以对一个较长时间录像文件根

31、据需要将有用途部分进行分割,便于有限利用视频备份空间,便于刻录光盘,或将几个较短有效录像文件合并为一个录像文件便于取证管理,也便于刻录光盘。 录像备份功能:支持多种方式备份(扩展磁盘阵列、热插拔硬盘、CD-RW刻录盘、服务器、磁带等)。 具有报警联动录像功能,支持报警并触发录像,可以是外部(报警探头)探测信号报警或(软件侦测)图像移动报警;并可联动电子地图、图像自动弹出,联动快球预置点,联动矩阵切换器,联动网络用户(报警上传) 具有视频移动报警功能,即可在任意一个摄像机上设定一个或多个移动侦测小区,根据移动侦测小区中是否出现物体的移动变化,来决定是否启动警号、闪灯等告警设备; 有电视墙功能,使

32、用视频矩阵主机和网络主机进行切换,循环显示,控制等。七、系统技术指标(后附清单)硬盘录像机主要技术指标:型号DH1604视频输入通道16音频输入通道16显示资源40帧录像总资源40帧视频压缩方式Mpeg4/h.264音频压缩方式G.722视频输出码流32k-1000kbit/s视频输入制式PAL/NTSC视频输入接口BNC插座视频输入阻抗75视频输入幅度Vp-p=1.0V音频输入阻抗600音频输入幅度Vp-p=2.0V报警输入(选配功能) 8路报警输出(选配功能)8路多工功能录像、放像、显示和网络 四工同步操作报警录像动态移动报警、报警联动录像存储介质硬盘 DVD-RAM FDD DAT图像分

33、辨率704*576 352*288录像模式定时、视频移动报警、报警触发、长时、实时检索方式按日期、时间、摄像头编号、文件名等多种方式查询网络传输PSTN、ISDN、ADSL、DDN、LAN、Internet等传输速度网络传输协议 支持TCP、UDP和多播。系统平台Windows2000P报警记录视频丢失报警和报警历史事件记录红外16倍一体化摄像机 BL-6080L产品概述 :1/3SONY Super HAD CCD水平解析度:480TVL 最低照度:IR ON 0Lux机械式双滤光片切换(白天不偏色,夜晚更清晰) 数字延时功能(解决光线临界状态下摄像机彩色与黑白来回切换)红外距离 80米 4

34、5颗8 LED 标配镜头:16mm 镜头可选 AC220V技术指标 :成像器件:1/3SONY Super HAD CCD感光面积:4.9mm(H)3.7mm(V)图像像素:PAL:752 (H)582(V) NTSC:768(H)494(V)电视系统:PAL/NTSC水平解析度:540TVL最低照度:IR ON 0LUX信 噪 比:More than 50dB自动电子快门:PAL:1/50s-1/100,000s NTSC:1/60s-1/100,000s背光补偿:Auto同步系统:INT视频输出:1.0Vp-p,75,BNC Connector标配镜头/接口: Moror Lens 16X

35、(8.5-51mm)/CS日夜转换:Pure Color、Color B&W红外距离:120m工作温度:-10+50工作电压:AC 220V整机功耗:25W尺寸:L460*W147*H273重量:5695g材质:Aluminum alloy红外摄像机BL-659D产品概述 :1/3SONY Super HAD CCD水平解析度:420TVL IR ON 0Lux 机械式双滤光片切换(白天不偏色,夜晚更清晰)全程清晰镜头4-9mm 红外控制 支架一体化设计技术指标 :成像器件: 1/3SONY Super HAD CCD 感光面积: 4.9mm(H)3.7mm(V) 图像像素: PAL:752(

36、H)582(V) NTSC:768(H)494(V) 电视系统: PAL/NTSC 水平解析度: 420TVL 最低照度: IR ON 0LUX 信噪比: More than 50dB 自动电子快门: PAL:1/50s-1/100,000s NTSC:1/60s-1/100,000s 背光补偿: Auto 同步系统: INT 视频输出: 1.0Vp-p,75,BNC Connector 标配镜头/接口: 4-9mm Varifocal Sync focus lens/14 日夜转换: Pure color、Color to B&W 红外距离 40m 工作温度: -10+50 工作电压 DC

37、12V10% 工作电流 110mA(IR ON MAX 450mA) 尺寸: L311mmW106mmH135mm 重量 1252g 材质: Aluminum alloy红外半球摄像机BL-808SL 产品概述: 1/3 SONY Super HAD CCD水平解析度:420TVL 最低照度:IR ON 0Lux数字延时功能(解决光线临界状态下摄像机彩色与黑白来回切换)三维调节 上下旋转90 左右旋转355红外灯距离25米 22颗 5 LED 音频输出功能技术指标 :成像器件:1/3SONY Super HAD CCD感光面积:4.9mm(H)3.7mm(V)图像像素:PAL:500(H)58

38、2(V) NTSC:510(H)492(V)电视系统:PAL/NTSC水平解析度:420TVL最低照度:IR ON 0LUX信 噪 比:More than 50dB自动电子快门:PAL:1/50s-1/100,000s NTSC:1/60s-1/100,000s背光补偿:Auto同步系统:INT视频输出:1.0Vp-p,75,BNC Connector标配镜头/接口: 3.6mm/M12日夜转换:Pure Color、Color to B&W红外距离:25m工作温度:-10+50工作电压:DC 12V10%工作电流:110mA(IR ON MAX 350mA)尺寸:127*H93重量:459g

39、材质:ABS Plastic Cover 22”LCD液晶电视/显示器基本参数型号P2250W尺寸22英寸点距0.282mm屏幕比例16:10接口类型15针 D-Sub,24针 DVI-D接口性能参数亮度300cd/m2典型对比度1000:1动态对比度70000:1分辨率16801050响应速度2ms水平可视角度170度垂直可视角度160度面板最大色彩16.7M面板类型TN其它参数耗电功率33W第二部分 工程施工组织计划,施工方案与工期一、施工部署根据小区的特点,本工程分为三个阶段:工程准备阶段;工程实施阶段;工程调试验收阶段;1.1 工程准备阶段同甲方管理人员讨论,最终确定工程各子系统设备清

40、单。根据确定的设备与材料清单,进行定货采购。在项目经理及技术负责人主持下,各专业工程师向施工班组进行认真仔细的技术交底。施工班组在接受交底后,认真贯彻施工意图。1.2 工程实施阶段实施阶段是整个工程项目管理的最重要阶段。该阶段的周期较长,既要大面积全方位合理有序的交叉施工,又有各专业按照自己的施工顺序。整个阶段是工程质量形成的发展阶段,是进行进度控制的关键,所以必须作好以下几个方面工作:1、施工过程的计划控制在工程实施的过程中,对照施工组织设计或专业施工方案,是否按计划实施,从工期进度、工程质量、安全、文明等各个方面去检查,并定期召开专项分析会,做到计划落实,整改到人。2、施工过程的质量控制委

41、派1名施工管理员,其责任是全面负责材料组织、人员分配、各方协调、工程施工、安全监督、质量检查工作。要求施工员要严格按图纸及施工规范在保证安全、保证工期的情况下组织施工。同时,明晰各施工人员的责任,做到工程施工有据可查,使每个人的利益与工期及质量挂钩。1.3、工程调试、验收阶段工程调试、验收阶段,是整个施工管理的关键阶段,根据测试、调试的情况,对达不到要求的地方进行整改。需要认真做好下列工作:1、对工程项目进行全面检查:主要检查施工图纸和合同,逐项对照,进行工程实物量盘点,划出未完和遗留项目,以及存在的未处理问题,要列出清单,定出各专业收尾进度计划,制定收尾措施,限时完成,不留尾巴。2、整理、编

42、制交(竣)工资料:及时整理、汇编工程交(竣)工资料,做到真实、及时,无遗留,为结算提供依据,为以后检查和检修提供依据。二、施工方案本工程施工本着先进行线路敷设,后进行前后端设备安装调试的顺序进行。2.1 施工前作如下准备:1、施工人员熟悉施工图纸及有关资料,包括工程特点、施工方案、工艺要求、施工质量标准。2、准备好工程所需设备仪器、工具、辅材和通讯工具。3、到施工小区域调查建筑物的现场情况和预留管道情况。2.2完成以上的准备条件后,首先对线路进行敷设 1、敷设前对线路进行检查,确保线路无断点,其衰值符合设计要求;2、敷设管道线之前,先清刷管道孔;3、管孔内预设一根镀锌铁线;4、穿放电缆时要涂抹

43、黄油或滑石粉;5、管口与电缆要衬垫铅皮,铅皮要包在管口上;6、在敷设中应注意以下问题:(1)电缆弯曲半径要大于电缆直径15倍。(2)室外设备安装电缆时,要从设备下部进行,电缆长度应逐盘核对,根据设计图纸上各段线路的长度来选配电缆,避免电缆的接续,当电缆接续时采用专用接插件。(3)敷设电缆要按实际长度的30%预留,并标示明显的永久性标志。2.3摄像机、云台等的安装1、将以上设备逐渐通电进行监测和粗调,在设备处于正常工作状态后,方可安装;2、检查云台的水平、垂直转动角度,并根据设计要求定准云台转动起点方向;3、检查以上设备的紧固情况。4、先对以上设备进行初步安装,经通电试看、细调、检查各项功能,观

44、察其运作情况,并做好记录,符合要求后方可固定。2.4 主控室设备的安装1、将控制台安装在符合设计要求的位置。2、将各种电缆从机架、控制台底部引入,将电缆顺着所盘方向理直,按电缆的排列次序放入桥架内,拐弯处要符合电缆曲率半径要求。3、电缆离开机架和控制台的地方,在距起弯点10mm处成捆空绑,根据电缆的数量应隔100200mm空绑一次。4、敷设的电缆两端留适度余量,并标示明显的永久性标记。5、将前后端设备进行连接。6、整理好各项纪录,观察设备运行情况,试运行一周。三、施工组织体系针对本次工程,我司将成立专门的工程领导小组。实施项目经理负责制,由项目经理全面负责本工程项目的施工组织、技术支持、安全文明施工、工程协调、质量监督及评定、施工材料的管理、施工资料整理、工期及施工定额、系统调试及自检等工作。施工总负责人1名,材料、质量、安全负责人各1名,技术施工负责人3名,布线、安装及调试施工每组各5人。主要施工人员表序号姓名职务联系电话职称1234567四、管理体系1、工期进度计划表日期施工内容15天日日日日日日日施工人员熟悉图纸及勘查现场准备施工材料进购设备布管穿线检查测线安装设备系统调试准备材料验收2、工程实际进度与计划对
