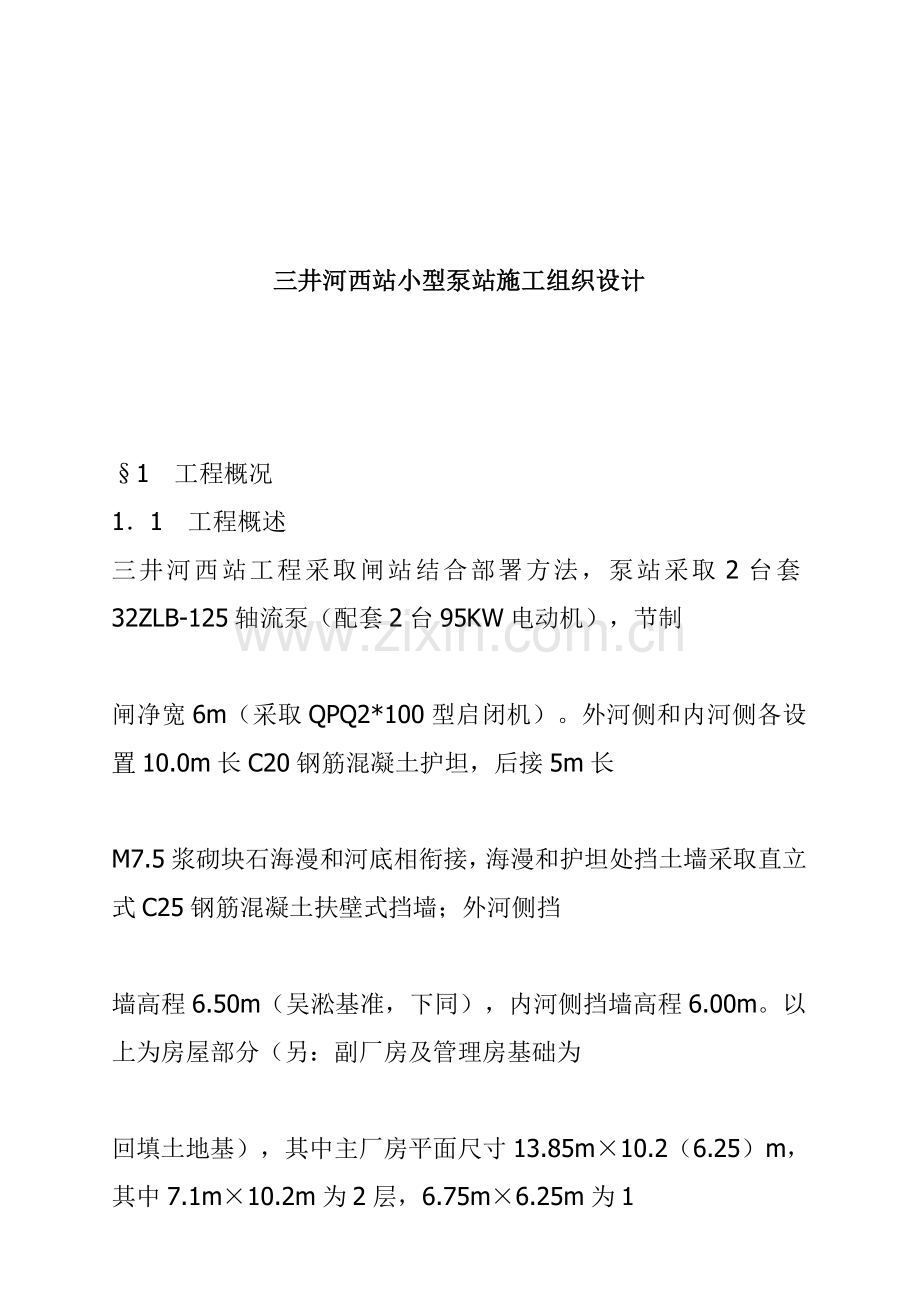

小型泵站施工组织设计样本.doc_第1页
第1页 / 共34页

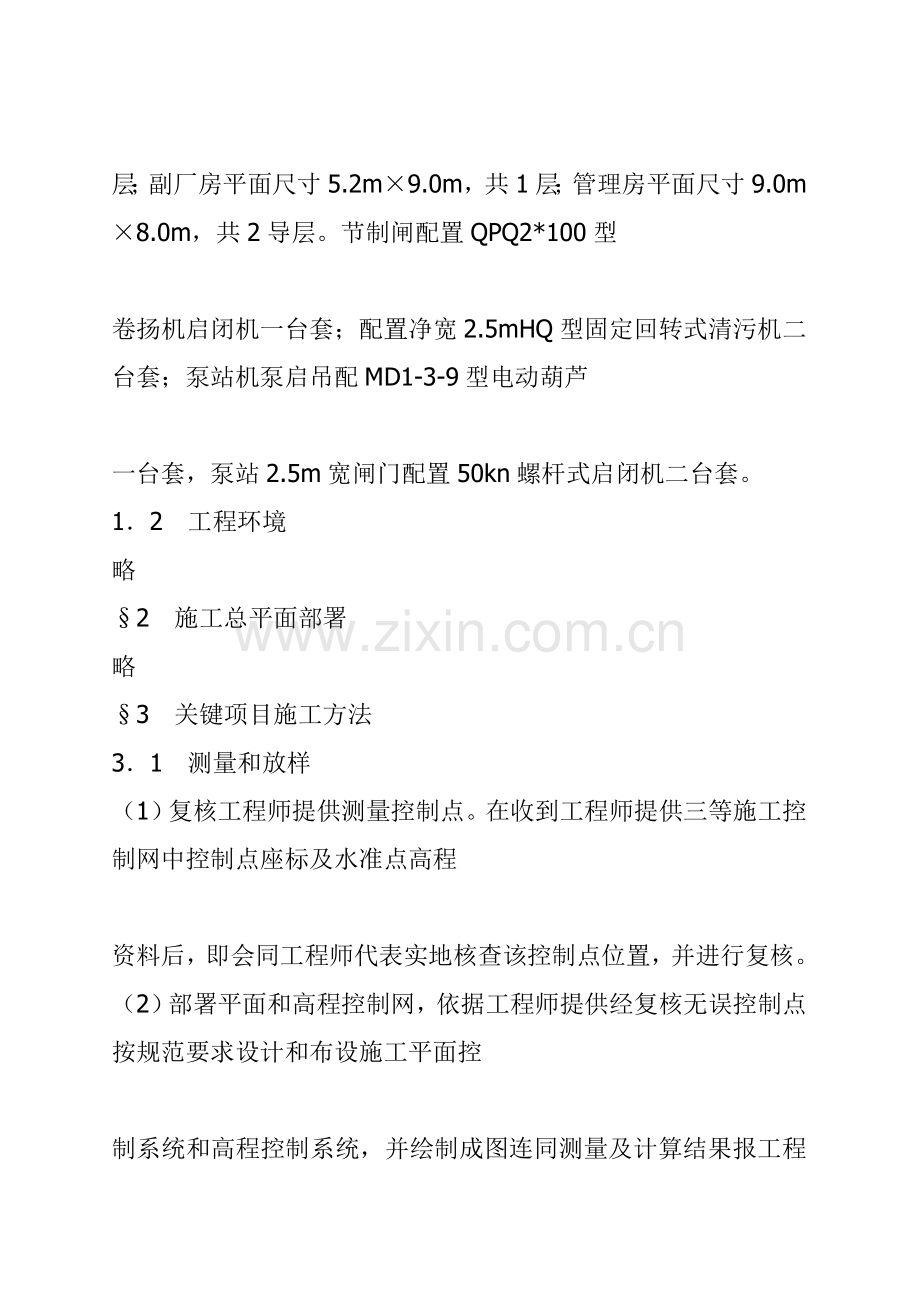

小型泵站施工组织设计样本.doc_第2页
第2页 / 共34页
小型泵站施工组织设计样本.doc_第3页
第3页 / 共34页
小型泵站施工组织设计样本.doc_第4页
第4页 / 共34页
小型泵站施工组织设计样本.doc_第5页
第5页 / 共34页
点击查看更多>>
资源描述

1、三井河西站小型泵站施工组织设计1 工程概况11 工程概述三井河西站工程采取闸站结合部署方法,泵站采取2台套32ZLB-125轴流泵(配套2台95KW电动机),节制闸净宽6m(采取QPQ2*100型启闭机)。外河侧和内河侧各设置10.0m长C20钢筋混凝土护坦,后接5m长M7.5浆砌块石海漫和河底相衔接,海漫和护坦处挡土墙采取直立式C25钢筋混凝土扶壁式挡墙;外河侧挡墙高程6.50m(吴淞基准,下同),内河侧挡墙高程6.00m。以上为房屋部分(另:副厂房及管理房基础为回填土地基),其中主厂房平面尺寸13.85m10.2(6.25)m,其中7.1m10.2m为2层,6.75m6.25m为1层;副厂

2、房平面尺寸5.2m9.0m,共1层;管理房平面尺寸9.0m8.0m,共2导层。节制闸配置QPQ2*100型卷扬机启闭机一台套;配置净宽2.5mHQ型固定回转式清污机二台套;泵站机泵启吊配MD1-3-9型电动葫芦一台套,泵站2.5m宽闸门配置50kn螺杆式启闭机二台套。12 工程环境略 2 施工总平面部署略3 关键项目施工方法31 测量和放样(1)复核工程师提供测量控制点。在收到工程师提供三等施工控制网中控制点座标及水准点高程资料后,即会同工程师代表实地核查该控制点位置,并进行复核。(2)部署平面和高程控制网,依据工程师提供经复核无误控制点按规范要求设计和布设施工平面控制系统和高程控制系统,并绘

3、制成图连同测量及计算结果报工程师审核,该控制网必需是整个枢纽工程控制网一部分。亦即是整个枢纽工程控制网加密。平面控制点及水准点均按规范及技术要求设置和保护。(3)测量仪器:经纬仪1台,水准仪2台。(4)由测量技术人员负责整个工程测量技术工作,其它测量人员均是持证上岗,即是受过训练、有经验、有技能人员负担测量工作。32 围堰工程1水文资料本工程施工时段在2月至7月份,水下部分施工在2月5月份,依据当地域往年同时期降雨量和河水位,在5月份以前水位在吴淞高程4m以下。2围堰设计标准围堰设计标准为:围堰堰顶高程施工至吴淞高程4.5m。内外河侧围堰设计成施工便道,方便人员机械行走。3围堰设计依据实际地形

4、和河水位,在闸站内外河翼墙外侧采取粘土坝围堰,外河侧驳岸采取双排圆木桩围堰。粘土坝围堰上顶宽4m,双面边坡1:1,围堰高约3.5m,堰顶铺筑15cm碎石垫层。围堰施工采取1m3挖掘机挖土5t自卸汽车运土,75kw推土机推土碾压成坝,围堰土方采取北岸沿河堤土方。外河侧驳岸围堰顺驳岸纵向沿河填筑,围堰长115m,宽度2 m,内排圆木桩距离驳岸底板1.5m。内外排圆木桩长6m,直径16cm,间距50cm,内外用8钢筋拉结。圆木桩采取1m3挖掘机在河堤上打,人工在装有木桩船上配合扶持木桩。然后人工将竹排编制在木桩内侧,接着将草袋灌满黄土叠入竹排内侧,草袋叠置宽度80cm,最终在两排草苞围堰中间填入黄土

5、。围堰关键工程量见下表: 分项名称 开挖(m3) 粘土填筑(m3) 打拔圆木桩(m3) 外河侧围堰 900 900 内河侧围堰 600 600 外河侧驳岸 900 100 4围堰拆除内外侧粘土坝围堰拆除采取1m3挖掘机直接开挖,土方采5t自卸汽车运弃土指定地点。双排圆木桩围堰木桩1m3抓斗式挖泥船拔,土土方也采取1m3抓斗式挖泥船挖,40t运泥船将土运至指定卸泥地点。33 施工排水系统本节包含了在施工期间多种水源排除设施和部署,如地下水、渗流水、地表径流水及雨水等排除。(1)基坑排水本工程基坑排水有雨水、渗透水和施工弃水等常常性排水。选择2台4潜水泵,分别部署于内外河粘土坝围堰上。(2)地表水

6、、雨水排除拟在基坑四面坡顶开挖截水沟,修筑土堤,预防地面水流入坑内,其截水沟引流方向则依据整个施工场地排水系统综合考虑。截水沟采取浆彻石明沟,沟断面尺寸为4040cm,长60m。(3)地下水降排依据岩土工程勘察汇报,闸站及挡土墙底板等范围内土质较差,含水量较高,为了确保基础正常施工,决定对该基坑采取轻型井点排水。闸站基坑长45m,宽35m,周长约160m。基坑底板高程-0.4m,我们决定在高程0.0m处设置井点,共采取3套射流泵井点设备,部署总管160m,井点管每11.3m设置一根井点管,累计井点管150根。外河侧南北驳岸底板内侧部署一排总管,总管长120m,井点管150根,采取2套射流泵井点

7、设备。总管采取75钢管,井点50钢管,井点管每长6m。具体施工方案以下:1、 施工工艺程序放线定位 铺设总管 冲孔 安装井点管 填砂砾滤料 上部填粘土密封 用弯联管将井点管和总管接通 安装抽水设备和总管连通 安装集水箱和排水管 开动真空泵排气、再开动离心水泵抽水 测量观察进中地下水改变。2、 井点管埋设井点管埋设采取高压水冲刷土体,用冲管扰动土体助冲,将土层冲成圆孔后埋设井点管,井点管在地面以下0.51m深度内,用粘土填实,以预防漏气。井点管埋设完成后,应接通总管和抽水设备,接头要严密,并进行试抽水,检验有没有漏气、淤塞等情况,出水是否正常,如有异常情况,应检修好方可使用。3、 井点管使用井点

8、管使用时,应确保连续不停地抽水,并备用双电源,以防断电。通常在抽水35d后水位降落漏斗基础趋于稳定。正常出水规律是“先大后小,先混后清”。如不上水,或水一直较混,或出现清后又混等情况,应立即纠正。真空度是判定井点系统良好是否尺度,应常常观察,通常应不低于55.366.7kPa,如真空度不够,通常是因为管路漏气,应立即修好。井点管淤塞,可经过听管内水流声;手扶管壁感到振动;夏冬季时期手摸管子冷热、潮干等简便方法进行检验。如井点管淤塞太多,严重影响降水效果时,应逐一用高压水反冲洗井点管或拔出重新埋设。待地下部分工程施工完成后,经监理同意后,开始拆除井点系统,拔出借助于倒链,所留孔洞用砂填塞。井点降

9、水时,对水位降低区域内建筑物进行沉降观察,发觉沉陷或水平位移过大时,立即采取防护方法。34 土方开挖本工程本工程土方开挖分:河道清淤、基坑土方开挖等,河道清淤451m3,基坑土方开挖11258m3。闸站底板高程-0.5m,内外河护坦底板高程-0.2m,外河侧驳岸底板-0.3m。依据地质汇报显示,本工程土质较差,决定基坑和开挖边坡留1.5m工作面,开挖边坡初定1:1,依据现场实际土质再调整。本工程首优异行闸站、护坦底板土方开挖,然后开挖外河挡土墙底板,因为土质不好第一次开挖至0.00高程,开挖部署井点降水,随即施工水泥搅拌桩,为了保护桩体不被破坏,剩下部分土方由人工开挖。0.00高程以上土方开挖

10、采取1m3挖掘机开挖,因为北岸有弃土位置,土方直接采取多台挖掘机翻挖。开挖过程中常常测量高程,预防超挖。依据业主提供现场河道断面及建筑轮廓线尺寸计算土方开挖量及回填量,科学调配土方,搞好土方平衡。35 土方填筑和墙后回填1土方填筑本工程土方填筑关键为挡土墙背后回填,累计7861m3,压实度大于90%。土料从弃土场挖出后,直接由汽车运至填筑点。填筑采取分层进行,分层厚度小于25cm,分层由推土机摊铺,压路机碾压密实。填筑土料压实度要满足设计要求,并按要求取样试验检验压实度。在填筑过程中,注意对填筑土料检验,预防不合格填料用于填筑,并随时组织人员检出填筑土料中树根、垃圾等杂物。开始填筑后,填筑表面

11、作一定坡度或拱冠形式,预防出现积水洼现象。压实机具采取12t压路机碾压4遍,对不能碾压到地方采取小型扎实机压实,粘土摊铺后,含水率要控制在依据试验确定最优含水率高差范围。在填筑过程中,整个填筑层含水率要均匀一致。2墙后二八灰土回填墙后二八灰土回填关键包含闸站边墩墙后2m范围内及副厂房外轮廓线往外2m范围内,压实大于93%。回填土在建筑物强度达成设计要求后进行,填土前清除底部积水和杂物,采取人工回填土方,分层回填,不留松土死角。整个土方回填工作应均恒上升,避免高低相差太大,给建筑物产生影响。36 地基础处理依据设计图纸本工程底板均采取深层水泥搅拌桩。深层水泥搅拌桩施工工艺步骤:(1)定位下沉;(

12、2)深入到设深度;(3)喷浆搅拌机提升;(4)原位反复搅拌下沉;(5)反复搅拌提升;(6)搅拌完成形成加固体。深层水泥搅拌桩施工程序为:深层搅拌机定位 预搅下沉 制配水泥浆(或砂浆) 喷浆搅拌、提升 反复搅拌下沉 反复搅拌提升直至孔口 关闭搅拌机、清洗 移至下一根桩、反复以上工序。场地整平,清除桩位处地下一切障碍物(包含大块石、树根和生活垃圾等),场地低洼处用粘性土料回填扎实,不得用杂填土回填。(2)根据图纸桩位放样。施工前标定搅拌机械灰浆泵输送量及灰浆输送管抵达搅拌机喷浆口时间和起吊设备提升速度等施工工艺参数,依据设计要求经过试验确定搅拌桩配合比。定位:施工时先浆深层搅拌机用钢丝绳吊挂在起重

13、机上,依据设计要求位置定位对中,当地面起伏不平时,使起重机保持平衡,经过电气控制柜通电源。预搅下沉:用输浆胶管将储料罐、灰浆泵同深层搅拌机连通,开动电机,开启搅拌机,待搅拌头转速正常后,借深层搅拌机自重,以0.380.75m/min速度,工作电流不应大于70A,沿导向架边旋转切土边下沉,直至加固深度。搅拌机预搅下沉时,不宜冲水;当碰到较硬土层下沉太慢时,方可适量冲水,但应考虑冲水成桩对桩身强度影响。制备水泥浆:深层搅拌机钻到一定深度后,按要求配合比,开始制备水泥浆或水泥砂浆,待压浆时倾入集料斗中。提升喷浆搅拌:当搅拌机下沉到设计深度后,将搅拌机略为提升(约200mm),开动灰浆泵,把水泥浆压入

14、软土层中,以0.30.5m/min均匀速度,边提升、边喷浆、边搅拌,使水泥和土体充足拌和,直至地面。当靠近地面部分可不喷浆,便于开挖,即完成一次搅拌加固过程。反复上下搅拌:为使软土和水泥浆搅拌均匀,用一样方法,进行二次下沉、喷浆、搅拌、提升,立即深层搅拌机反复下沉和反复喷浆、搅拌提升。至此,即完成一根桩状加固体。通常不宜下沉时喷浆。施工中水泥浆液严格按预定配合比拌制,拌合时间不得少于3min,制备好浆液不得离析、不得停置时间过长,超出2h浆液降低标号使用。浆液倒入集料斗时加筛过滤,以免浆内结块损坏泵体。泵送浆液前管路应保持潮湿,以利输浆。拌制浆液罐数、固化剂、外掺剂用量和泵送浆液时间派专员统计

15、。质量控制:(1)搅拌桩在成桩7d内用轻便触探器钻取桩身加固土样,观察搅拌均匀程度,同时依据轻便触探击数用对比法判定桩身强度,检验桩数量应不少于已完成桩数2%。(2)如经触探检验对桩身强度有怀疑桩,钻取桩身芯样,制取试块并测定桩身强度。(3)对场地复杂或施工有问题桩应进行单桩试验,检验其承载力。(4)基坑开挖后,检验桩位、桩数和桩顶质量;搅拌桩垂直度偏差不得大于1.5%,桩位偏差不得大于50mm。(5)对不合格桩依据其位置和数量等具体情况,分别采取补桩或加强邻桩等方法。37 砼工程1工程内容关键包包含闸站底板、墩墙、电机梁、水泵梁、砼护坦、内外河侧翼墙、外河侧挡土墙底板砼等,总量约1600m3

16、,钢筋约70吨。2总体安排(1)模板制安:模板质量直接影响到砼外露部分美观,所以模板制作应满足两规范质量控制。模板应选择材质好、不易开裂木材,经干燥后使用。钢模板材料选择3号钢材,尽可能使用组合模板,钢模板连接缝应光滑紧密。模板架立:外部用钢筋支撑固定,内部采取对拉及限位相结合措施。在墙身结构中采取对拉螺栓,对拉螺栓用对应螺母焊接作为墙宽尺寸限位。螺栓一次性使用,在模板外用双夹围令钢筋及蟹壳螺母固定对拉螺栓,待砼拆模后,拆除围令钢管,先凿除对拉螺栓周围部分混凝土,并割断对拉螺栓,再用高标号防水砂浆封孔。(2)钢筋制安:钢筋在施工中应遵照先试验后使用标准,钢筋进场后优异行焊接试验,分批进行取样试

17、验,选择适宜焊条,同时做好施工电焊抽检。在施工前依据图纸及变更通知单,给出钢筋放样图,提供不一样品种规格钢筋用量表报监理审批。钢筋加工完后,就地堆放离地15CM,并做好防雨工作。钢筋架立:基础底板层钢筋按设计保护层厚度安放砼垫块,面层钢筋用砼撑柱支撑固定。砼撑柱标号和所施工部位砼强度等同,其表面凿毛清洗,撑柱顶面高度依据面层钢筋位置而确定。其它部位钢筋保护层按各部位保护层厚度做同标号砼垫块,垫块埋设用铁丝和钢筋扎紧,相互错开,分散均匀,以确保结构受力筋砼保护层达成设计要求。钢筋绑扎和焊接根据两规范实施,同时钢筋表面应无锈蚀、无污物、无油污、平直。(2)砼拌制运输 本砼全部采取商品砼,采取泵送直

18、接输送至工作仓面,商品砼运输车从环卫所水泥砼道路直接运工地。(3)浇筑及准备a. 在气候条件不宜,无法正常进行浇筑作业时,不进行混凝土施工。b. 混凝土结构物地基必需验收合格,并取得工程师同意,方进行混凝土浇筑准备工作。c. 在浇筑混凝土前,应立即通知工程师检验相关浇筑准备工作,包含地基处理、模板、钢筋、冷却系统、灌浆系统、预埋件及止水设施等是否按图纸要求实施,并随之作好统计。在取得工程师同意后才开始浇筑作业。d. 基面浇筑仓,在浇筑第一层混凝土前,必需先铺一层23厘米水泥砂浆。砂浆水灰比较混凝土水灰比降低0.030.05。铺设砂浆强度比混凝土浇筑强度高一级,铺设工艺必需确保新浇混凝土能和基岩

19、或混凝土结合良好。假如其仓面不铺水泥砂浆,则递交论证报请工程师同意。e. 混凝土浇筑作业,按经工程师同意厚度、次序、方向、分层进行,确保供给混凝土均匀上升。在倾斜面上浇筑混凝土时,应从低处开始浇筑,浇筑面尽可能保持水平。f. 浇筑层厚度,应依据拌和能力、运输距离、浇筑速度、气温及振捣器性能等原因确定。浇入仓面混凝土做到随浇随平仓,不得堆积。仓内若有粗骨料堆叠时,应均匀地分布于砂浆较多处,但不得用水泥砂浆覆盖,以免造成内部蜂窝。g. 不合格混凝土严禁入仓。拌制好混凝土不得重新拌和,凡已变硬而不能确保正常浇筑作业混凝土必需清除废弃。浇筑混凝土时,严禁在仓内加水。h.混凝土浇筑应保持连续性,如因故终

20、止且超出许可间歇时间,则按施工缝处理。混凝土浇筑许可间歇时间经过试验确定。i. 混凝土施工缝处理遵守下列要求:已浇好混凝土强度当未达成1.52.5Mpa前,不得进行上一层混凝土浇筑准备工作。混凝土表面使用压力水、风砂和刷毛机等加工成毛面,并清洗洁净,排除积水,嗣后按第e点要求处理后,方可浇筑新混凝土。(4)养护及保护混凝土表面通常在浇筑完成后1218小时内即开始养护,但在炎热或干燥气候情况下应提前养护。早期混凝土表面采取麻袋等覆盖物常常保持水饱和及进行遮盖,避免太阳曝晒。混凝土养护时间按下表要求。关键部位和利用后期强度混凝土,和炎热或干燥气候情况下,合适延长养护时间,通常不少于28天。混凝土养

21、护时间表混凝土用水泥品种 养护时间(d)硅酸盐水泥和一般硅酸盐水泥 14粉煤灰硅酸盐水泥、硅酸盐大坝水泥、火山灰质硅酸盐水泥、矿渣硅酸盐水泥等 21 全部混凝土工程在最终验收前,除上述要求养护外,全部必需加以维护和保护。浇筑块棱角和突出部分更要加强保护。(5)沉降缝a. 标准:遵照SDJ207-82。b. 材料选择:止水紫铜片质量满足GB2059-80要求;沥青使用30号石油沥青,满足GB494-85要求。c. 止水是关系到建筑物使用安全关键部位,为确保止水施工质量,施工时从技术高度重视,认真抓好施工各个步骤。水平止水和垂直止水:水平止水和垂直止水所用材料、品种、规格、尺寸应满足设计要求,采取

22、搭接,搭接长度大于20MM,并采取双面焊,焊接作业必需在试焊样品送请监理认可后方可进行。在紫铜片制作前,在加工场用火烤使铜片回软后模压加工,并做试水试验。在现场安装就位后再行试水验收,然后清理烘干水平止水U型槽,灌注热沥青。水平止水交叉和垂直止水相交处先在加工场制作水平止水交叉点,现场进行水平止水和垂直止水搭接焊接,垂直止水铜片必需和该部位基础厚度相同,确保渗径长度。止水槽在灌注热沥青前,必需认真清理洁净并烘干。热沥青灌注一次灌实,冷却后收缩部分,二次灌平。气温较低时,灌注沥青要保温。水平及垂直止水隐蔽前认真清除油污、铜锈、干结水泥浆。止水处砼谨慎振捣密实,但不得触及止水片。施工中保护好已施工

23、但未全部隐蔽止水。总结我企业多项工程止水施工经验,只要认真抓好止水各细部处理,可确保止水无一处窨潮和漏水。(6)砼表面质量因为闸墩面积很大,对砼表观质量要求很高,在此,尤其采取下列方法:a. 合理分层浇筑,均匀分灰,既确保充足振捣也避免过振发生。b. 为确保迎水面、背水面砼平整度和外观质量要求,模板采取木模,其特点是表面平整,接缝平滑,有足够强度和刚度。c. 砼接缝:在可能情况下,尽可能做到接缝位置在原有下层模板上段距离(见闸首模板之外模板一节),这么能够确保接缝不错台、不漏浆。d. 组织方法:加强对参与施工人员教育和培训,使其对负责工作现有高度责任感,又能熟练掌握相关技能;加强专职和兼职质检

24、人员权力,使其在施工现场既能够立即发觉问题,又能够立即纠正;明确每个工人岗位责任,谁负责哪一面,负责到什么程度全部要明确,使每一道操作,每一个施工点全部有专员负责,把质量问题消亡于过程之中。 38 砌石工程本工程砌石共1800m3。我们将从组织上高度重视,抓好砌石工程各部位步骤,把好砌石质量关,组织精干人力,加强技术交底,搞样板示范,严格按操作要求实施。1、浆砌块石墙施工:本工程块石选择质地良好、坚硬、耐久、无裂纹块石。砌石用砂浆材料应符合规范要求,砂浆按设计标号提升15%。浆砌块石采取铺砌法分层砌筑。各层均应坐浆,随铺随砌,灰浆厚度2030MM,对较大空隙用碎石填塞。块石面墙采取立皮数杆砌筑

25、,采取一顺一丁排列。砌筑线条横平竖直,上下竖缝错开,表面平整,每层砌石次序为角、面,然后砌腹石。浆砌石外露面和挡土墙临土面勾缝,勾缝砂浆高于砌体砂浆标号,勾缝时保持砌体自然、美观、匀称,块石形态突出,表面化平整。2、护底浆砌块石施工:先施工格埂,挖保护层土方,铺垫层,最终砌筑块石。护底垫层为10CM碎石。垫层铺好后用平板振动器密实。施工时保持基底无积水、淤泥,平整密实。砌石大面向下,灌砼时用小石块填实缝隙,找平面层。干砌块石先用大块石,大面向上咬扣紧密,底部垫稳填实,严禁叠砌、架空和使用翅口石和飞石,采取立砌法。39闸门、启闭机制作及安装依据现场情况,节制闸闸门准备用30T汽车吊把门叶吊入门槽

26、。(一)闸门制作闸门制作委托水利机械厂制作。闸门在工厂制作,现场整体吊装。(二)运输钢闸门由平板车运入现场,在运输堆放过程 中轻放平稳,预防变形。(三)工地安装安装人员进场,以闸中心线实测门槽,侧止水座、侧轨、底槛、宽度、平直度,做好检测统计,心目安装闸门时和埋件不吻合。以门叶中心和复测侧止水座实际尺寸放两侧止水螺孔中心线,底止水螺孔中心线,吊点座中心线并打上样冲记号,钻止水螺孔和烧焊吊点座,检验合格做好检测统计,报监理工程师认可。(四)吊装侧底止水橡皮安装平直度及压缩量,均应符合图纸和标书技术规范要求。闸门吊装30T汽车吊把门叶吊入门槽,待门放到底后,检验侧轨、主轮间隙,底止水橡皮和底槛是否

27、满接触,两面三刀侧止水压缩量是否相等,以上检验部位做好检测统计,进行大致调整。在启闭机未安装前,有条件用临时起吊设备把门叶上下开启调试愈加好,假如没有条件待启闭机安装后,再进行调试。在调试过程中门叶启闭平稳,无震动,异常响声。止水橡皮压缩、无间隙,并做好安装统计资料,报请业主和监理工程师验收认可。(五)启闭机购置和安装:启闭机购置有生产许可证厂家生产,安装时按厂家提供使用说明书图纸要求进行。机座和基础按要求放线安装底脚螺栓,在砼强度达成设计要求后,使用16T汽车吊安装就位,固定启闭机。310电器、设备及安装工程本工程电器安装工程包含闸门动力、照明、信号、广播和相关控制,保护测量用全部设备安装,

28、水泵电机安装等。闸门采取分散就地控制和集中强电控制(控制台)两种方法,即各门首现场设置开、停机按钮箱,控制台设置开、停机按钮信号指示灯。(1)低压电器设备:低压电器设备含低压控制柜及配电盘,每台控制柜应有合适尺寸回路标识,表示柜功效。现场控制箱、配电盘外层需油漆。(2)动力控制电缆埋设在电缆沟支架或穿线管内,穿线管利用硬质热镀锌对缝接钢管。照明线管用硬质塑料管,低压塑线等有显著色彩、记号 。电缆支架水平档距800MM,垂直方向档距1000MM,电缆沟入房处内侧电缆沟高于外侧沟,并用铁板密封。(3)闸门、止水、启闭机及电气调试:闸门启闭运行调试分两面三刀个小组同时进行,即电器控制系统小组和门机工

29、作小组。门机调试分四步进行,第一步启闭机空载试运行,确保传动机构正确性,和平稳运行,制动可靠。第二步启闭机闸门连结好后无水压作开启和关闭运行,确保钢丝绳长度受力一致。启闭机要左右绳鼓钢丝绳着点一致,同速同时运行,闸门开度指示器、限位开关、调速器动作可靠。第三步起吊检验主滚轮运行是否和门轨接触,调整主滚轮,确保闸门运行平稳。第四步用透光法检验门底止水,侧止水是否密封,运行有无翻卷现象。分步调整后门机运行,进行总体检验调整。电器、门机分组调试后,再进行联合调试。(4)机泵安装1、底座安装安装基准以下底座为准。安装底座,将底座吊入机坑就位,垫好垫铁,穿好地脚螺栓,找下底座内孔中心和进水喇叭口及电机坑

30、基础同心,用求心器对底座中心进行调整,同时用平衡梁合框水平仪进行底座水平调整,并用水准仪控制底座高程,垫实垫铁并点焊,穿牢地脚螺栓垫好垫铁,固定地脚螺栓,待调整符合要求后点焊、固定牢靠。2、泵体安装泵体由导水锥、下底座、叶轮外壳、导叶体、扩散管、导流体、顶盖等组成。安装时先把扩散管、导流体、橡胶轴承、水箱吊入水泵层,放在旁边以待安装。先将叶片和转子体在安装间组装并调整合格,吊入机墩,放置在进水导水锥上,在电机层将叶轮外壳和导叶体连接,组装合格一起吊入和下底座连接紧固,然后吊入顶盖,以叶轮外壳中心为基准,调整导叶体、水导轴承中心和顶盖填料函密封同轴度,使其满足规范,然后将导叶体、叶轮外壳和下底座

31、加固,将砖瓦一中底座加固,然后吊入主轴和叶轮部件连接。3、电机安装安装闪在安装间对推力轴瓦和导轴瓦进行研得,要求推陈出新力瓦和镜板接触面,每1CM2有23点接触亮点,上导轴瓦要求每1CM2有13点接触亮点,下轴瓦要求12点接触亮点。将电机基础、下机架、定子、上机架分别吊入电机层,用求心器找正下机架、定子、上机架和水泵同心调整定子高程、中心、水平、组合牢靠固定在电机基础座上,并钻铰上机架和定子定位销钉孔,吊开上机架。然后吊入转子,放在下机架千斤顶上,找正和泵体导叶同心,并测量调整定子和转子之间空气间隙,然后安装推力轴承调整推力瓦水平和受力,调整合格后,用人工或机械盘车测量上导、下导、法兰处摆度,

32、待调整合格后,连接电机轴和泵轴,并用盘车测量上导、下导、联结法兰及水导轴承处摆度,看是否符合规范,不合格时可采取刮削推力头和镜板之间橡皮绝缘垫或刮削法兰组合面,使其摆度符合要求。开始铰削连轴法兰上光螺栓孔,铰好一个孔装上一个螺栓并打好标识,在全部铰好后,再复核轴摆度,直至达成要求。311房建工程主体工程施工时,可安排房建工程同时施工,以利加紧工程进度,合理安排劳动力。(一)模板:控制模板质量,是确保钢筋砼结构质量关键。1、柱模板:施工次序:弹线柱筋绑扎验收清理柱根部杂物模板下口找平拼装钢模安柱箍校正固定并和满堂支架联成体验收浇砼养护拆除清理到位,涂刷隔离剂柱模采取组合竹胶模施工 ,柱断面小于5

33、0CM,在施工中不考虑用拉结筋来固定,直接采取钢管柱箍固定,间距不超出50CM;柱断面50CM,采取钢管柱箍8拉结铁片固定,间距50CM;对于“T”、“L”形柱阴角立模采取阴角模。2、梁、板模板:本工程模板采取组合竹胶模板,确保梁截面尺寸正确。沿口、边缘模板控制:依据轴线控制点及边柱轴线,铺设沿口,边缘梁底模,由现场专业工长逐点验收复核轴线位置,并用线锤吊线下一层边缘位置,作调整统一后,将边缘梁外侧模立起接线、校正、固定,再次验收,使之得到控制后,再施工里面梁、板模。拆模时间:侧模:20以上二十四小时;20以下48小时;板模:50%设计强度,以同条件养护试块强度汇报为依据,跨中顶撑不拆;(二)

34、砼工程:1、每一分项砼施工前,由项目工长进行砼施工交底。2、结平砼浇捣前,在柱筋四面测定结平板面水平标高,并做好标高,砼浇捣过程中用水准仪测定复核结面水平标高。结平砼浇捣路线:依据结平每个施工流水段,标准是先远后近,退浇,砼表面2次抹面拉毛。依据行走路线远近,现场管理人员立即调整各小组砼浇捣速度,严禁随意留设施工缝,消除砼浇捣中出现砼冷缝,雨季施工做好防雨方法,准备薄膜覆盖物。3、施工缝:主梁不宜留设施工缝;次梁施工缝可设跨中1/3区段;悬臂梁应其连接结构整体浇筑,在特殊情况下,必需留施工缝时,应取得单位总工程师或设计单位同意,并应采取有效方法,方可留设;板:单向板施工缝可留设在主筋平行任何位

35、置或受力主筋垂直方向跨度1/3处。4、砼养护:柱墙砼表面喷养护液,楼面覆草包浇水养护,养护时间大于7天。5、砼结构浇筑后,达成设计强度,方可拆模,通常不承重侧面模板,应在砼强度确保其表面及棱角、不因拆模而受损坏,方可拆除,承重模板,应在砼达成下列强度时,方可拆除(按同条件养护试块试压报告为准)。(三)砖砌体施工方案:1、工艺步骤:砖块浇水晾至表干砖块(水平、垂直)运输(制备砂浆)砖块试摆、加工(楼地面清扫、弹线)立皮数杆盘角挂线(洒水)砌筑勒缝(勾缝)清扫2、筑砖砌体时应注意以下事项:一般砖、空心砖应提前浇水湿润,含水率宜为10%-15%,当施工间歇完成重新砌筑时,应对原砌体顶面洒水湿润;墙柱

36、拉结钢筋末端要带弯钩砌入墙内,其间距长度应符合设计要求,砖墙和框架柱之间应用砂浆填满;填充墙或隔墙不宜一次砌筑到顶,在梁底或板留20CM左右,待墙体达成一定程度及收缩以后,再用侧砖斜砌挤紧,砂浆应饱满,图示:砖砌体砖角处和交拉处应同时砌筑,对不能同时砌筑,而又必需留直临时间断处应砌成斜槎;如临时间断处留斜有困难时,除转角处外,也可留直槎,但必需砌成阳槎,并加设拉结筋;砌筑和结构柱连接墙体应留大马牙槎,马牙槎应先退后进、上下顺直,每一马牙槎沿墙高度方向尺寸不宜超出30MM,墙和结构柱应沿墙高度第500MM设置两根直径6MM拉结筋,每边埋入墙内应大于1M,钢筋端头弯90直钩。窗台应用丁砖砌筑;(四)屋面施工方案屋面渗漏是目前房屋建设中最突出质量问题之一,在屋面防水工程施工中必需严厉、认真对待。屋面施工时应着重注意以下几点:主体施工一结束,即应着手屋面防水施工,屋面防水施工应立求快速,避免雨天施工。屋面排水坡度、落水口设置标高,必需正确,确保无积水现象。屋面细部节点处理应严格按要求施工,如泛水处理、落水口处理、沿口处理、附加层粘贴等。
