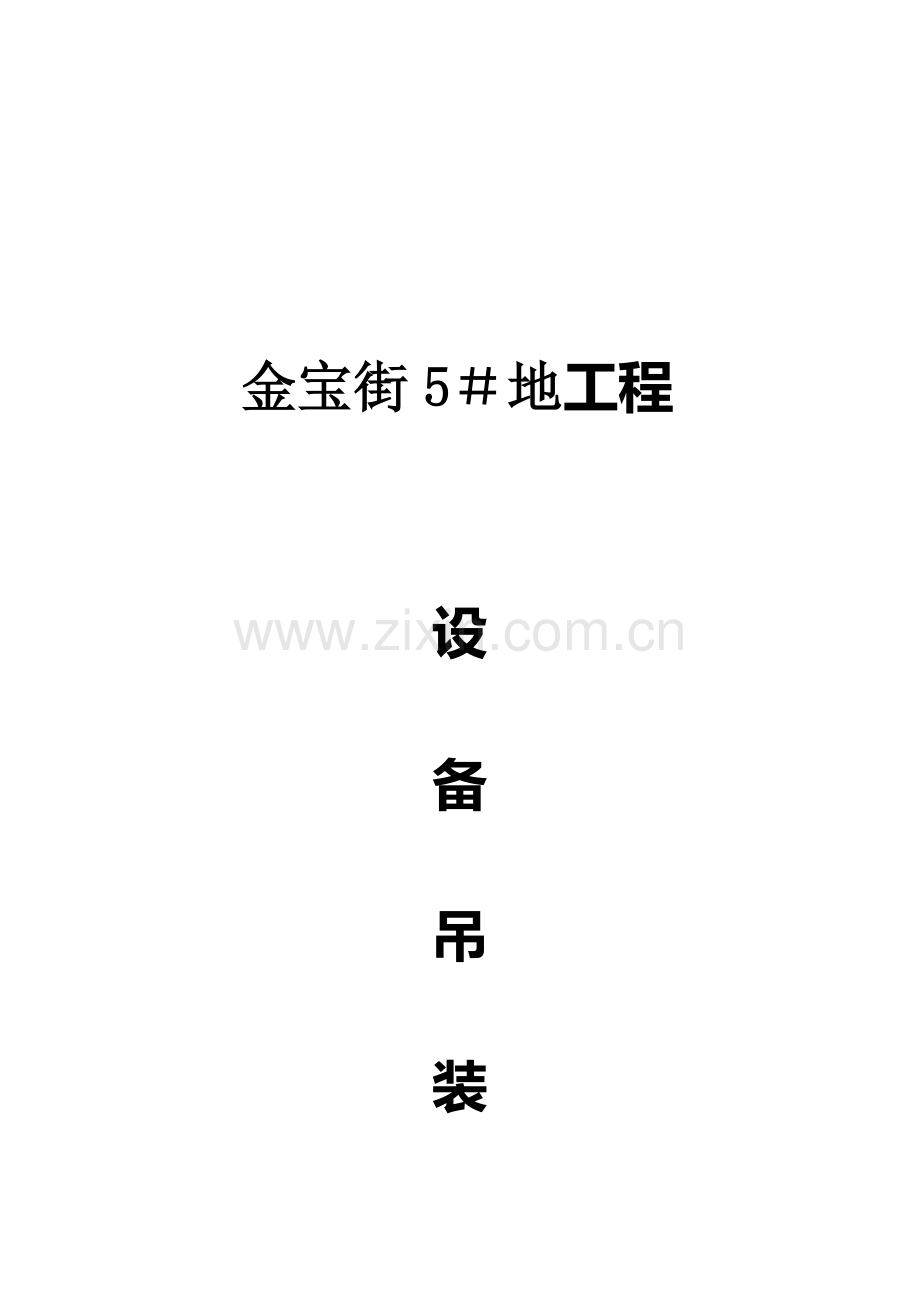

金宝街5＃地工程

设
备
吊
装

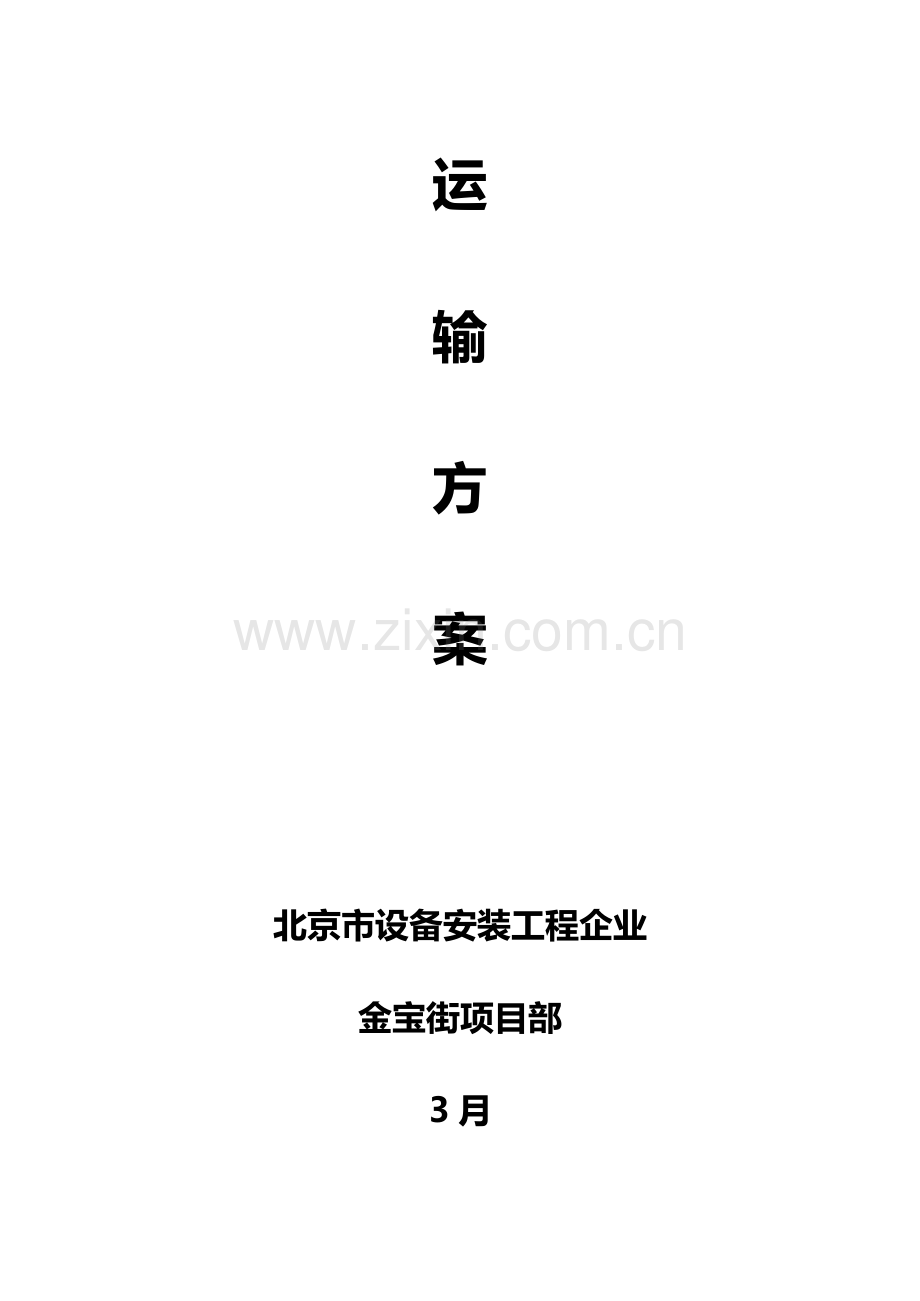

运
输
方
案

北京市设备安装工程企业
金宝街项目部
3月

目 录

一· 工程概况
二· 施工应含有条件
三· 关键施工方法
四· 关键施工人员安排
五· 关键施工机具计划
六· 安全技术方法

一、 工程概况

金宝街5#地综合楼坐落于北京市东城区东单北大街，是一幢集住宅、酒店、公寓式酒店于一体综合性建筑，其建筑面积为13平方米，其中住宅、酒店为17层，公寓式酒店为10层。地下二、三层为汽车停车库。地下一层为餐厅及设备机房，地下一夹层为机房及办公用房，地上分别为住宅、酒店、公寓式酒店。本工程冷冻机组累计六台，CH-H-1及CH-H-2尺寸为长*宽*高：5181mm*2611mm*3093mm，重量为17652Kg；CH-H-3，CH-A-1及CH-A-2尺寸为长*宽*高：4309mm*1880mm*2384mm，重量为12195 Kg。柴油发电机房在地下一层R8-R12轴；RA-RB轴之间、柴油发电机重量(1500KVA)为13204kg，长宽高分别为5054mm、2085mm，2332mm。650 KVA重量为6441kg，长宽高分别为4485mm、1749mm，1987mm。

二、 施工前准备工作
1、 甲方或供货方应提前提供设备技术参数及样本，方便我方提前设计运输路线，准备运输工具及设备。
2、 设备到厂需开箱点件应立即开箱点件，三方签认，我方接手后方可运输。
3、 设备运输前，土建单位应将外围脚手架部分拆除，让出设备运输通道。
4、 吊装路线、吊装口要清理洁净，吊装口要做好防护工作。
5、 实际勘察现场，策划设备运输进场路线及设备暂放地点。
6、 依据场地实际情况安排设备吊装次序。安排设备进场时间，合理安排运输车辆。
7、 认真检验吊装机具及吊装设备完好性，符合设计要求及安全要求。
8、 特种作业人员必需持特种人员操作证上岗。
9、 现场指挥人员必需含有同类工程大型物资吊装经验，制订切实可行吊装方安和指挥方案。
10、 吊装前必需认真检验吊装所使用工具，如：倒链、钢丝绳、卡具等必需确保完好。
11、 吊装作业时全部现场人员要听从专业起重人员指挥，每个人全部应该集中精神，避免出现事故。
12、 整体起吊至设备离开地面支撑物后停止起吊，进行全方面检验索具及平衡情况并做好调整后再进行吊装。

三、 关键施工方法

1、 设备由工地东北脚大门进入现场，再到工地东南角，用80吨吊车由设备口吊到地下一层。详见附图
2、 设备落到地下一层后，上到事先预制好“底拍“上，利用滚杠和吨倒链将设备运到基础上就位。拖排驱动采取 吨卷扬机，以下图所表示。对于重量在 吨以下设备，滚运时采取撬棍撬动。拖排下方滚杆高度，依据设备基础高度确定。
3、 吊装、水平运输及拆箱过程必需有甲方、工程监理、设备厂家、施工单位相关人员在场进行开箱检验。施工班组认真清点并做好开项统计，作为报验依据。零碎备件、随机文件应注意保管。
4、 吊装或搬运时不应将设备放倒，应垂直运输，当拆开包装箱后，设备下面放滚杠滚动，滚动根数不应少于4根，撬时应注意不要把设备外皮撬坏。在有坡度地方能够采取卷扬机和托排配合拖动方法。
5、 设备就位时应注意下滚杠不要使设备受到较大振动，同时下滚杠应减小滚过分，并根据图纸进行就位。
6、 用倒链吊运就位时，钢丝绳必需挂在专用吊装环上，索具必需检验合格，受力应均匀，先试吊再正式吊运。
7、 设备搬运过程中不应有冲击或严重振动情况，利用机械牵引时牵引着力点应在设备重心以下，以防倾斜，运输倾角不得超出15度，预防内部结构变形。
设备

吊车
设备
吊装孔
机房吊装示意图

四、 要施工人员计划
起重工： 4人
电焊工： 1人
气焊工： 1人
配合工： 10人
累计： 16人

五、 关键机具计划

序号
机 具 名 称
规 格
单 位
数 量
1
电 焊 机

台
1
2
倒 链
5吨（12米）
个
4
3
挂钩千金
10吨
个
4
4
滚 杠
￠4.8×3.5×1.5
根
8
5
气 焊

套
1
6
道木
*200*200
根
20
7
卷扬机
3-5吨
台
1
8
钢丝绳
￠13
米
150
9
滑轮
1×3
个
6
10
绳扣
￠13(5米)
个
8

六、安全技术方法
1. 设备吊运时要作好成品保护。
2. 使用倒链要检验，不合格严禁使用。
3. 设备从地面向楼层上及向地下室吊装作业，必需在白天进行。全部特殊工种必需持证上岗，参与吊装人员要协调，要统一指挥，信号要正确，严禁违章指挥。
4. 施工现场使用电气焊要开动火证，服从总包单位安全消防正确管理。遇有四级以上大风、雨天、雾天，严禁进行吊装作业。为预防设备在空中打转，在设备两端设两根白棕绳牵制。
5. 利用建筑物作为起重吊装点时应取得甲方设计认可。每件设备必需试吊，试吊离开地面100mm，经确定吊装无异常后方可进行正式起吊。
6. 施工人员必需严格遵守安全操作规程。进入施工现场应穿戴好安全防护用具。
7. 搬运时应对土建地面、墙体及门等注意保护，必需时加胶皮、木板等进行保护。
8. 注意不要把设备损坏，设备上管道接口全部为外露部件，不要把撬棍等物直接放在易损坏部件上。
9. 设备运至现场临时不能安装应采取封闭保护方法，预防零部件损坏或丢失。
10. 在条件许可条件下进行拆箱检验，施工中应避免野蛮施工、违章作业，谨防内部设备损坏。
11. 设备起吊前应找准吊物重心和吊点，并对起吊物捆绑绳索按要求严格检验，各捆绑点不应有松动、打滑现象。对珍贵和精密设备，吊装绳索使用尼龙带或在钢丝绳外面套上胶皮套管，预防损伤设备表面。和设备机壳接触绳索，在棱角处垫上柔软材料，预防磨损机壳及绳索被切断。
12. 施工中注意防电，电线应远离索具。不能远离，要对索具采取有效保护方法。
13. 施工作业区要做好安全防护，地面要设安全警戒区，围好警视带，并设专员看管。
14. 在楼面上或梁、柱处受力点部位要采取安全保护方法，经负荷计算后，对单位面积荷载较小楼板一律用型钢和铺设钢板进行加固，凡钢丝绳捆绑梁柱要用木板保护。
