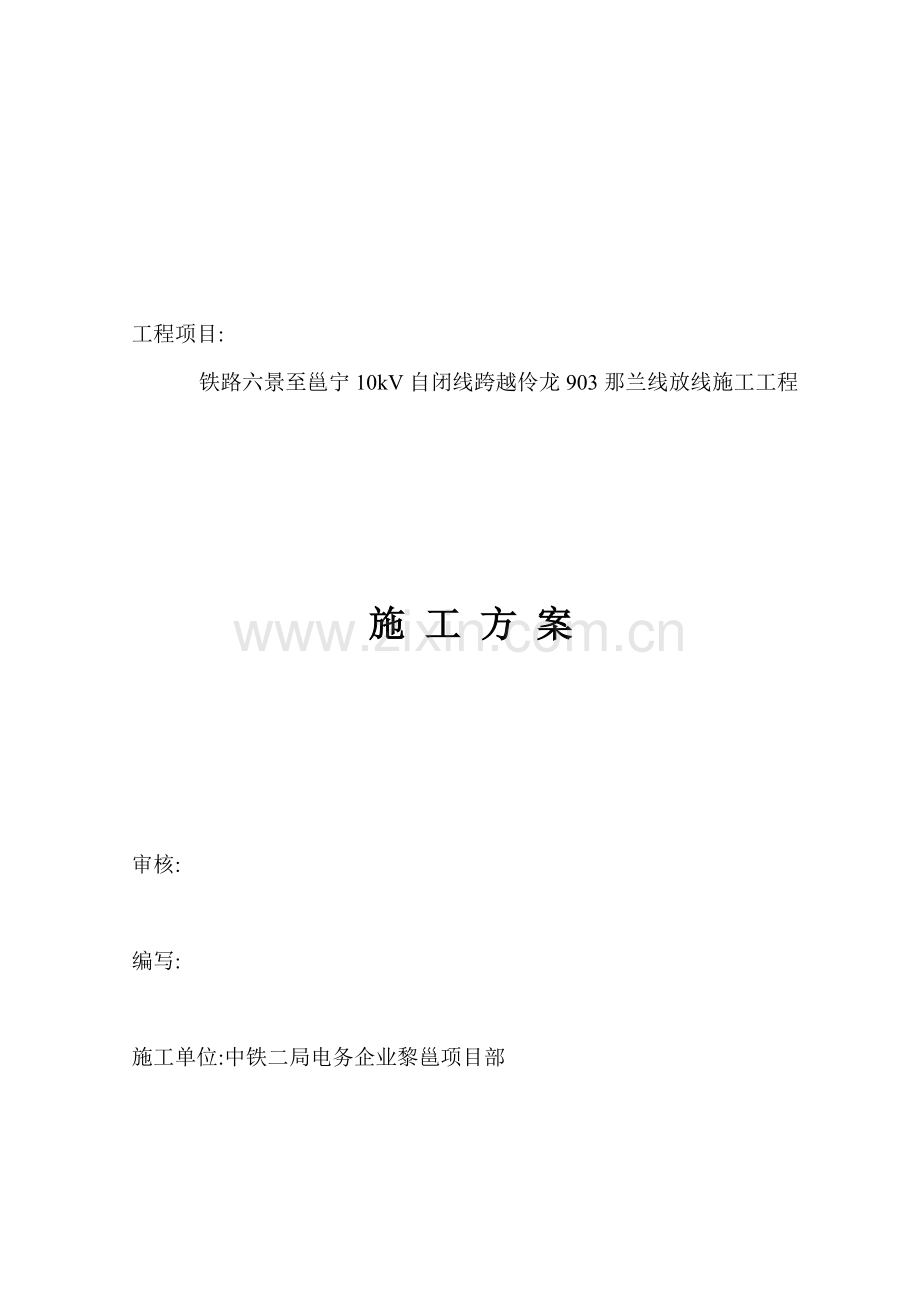

放线工程施工方案样本.doc

工程项目:
铁路六景至邕宁10kV自闭线跨越伶龙903那兰线放线施工工程

施 工 方 案

审核:

编写:

施工单位:中铁二局电务企业黎邕项目部

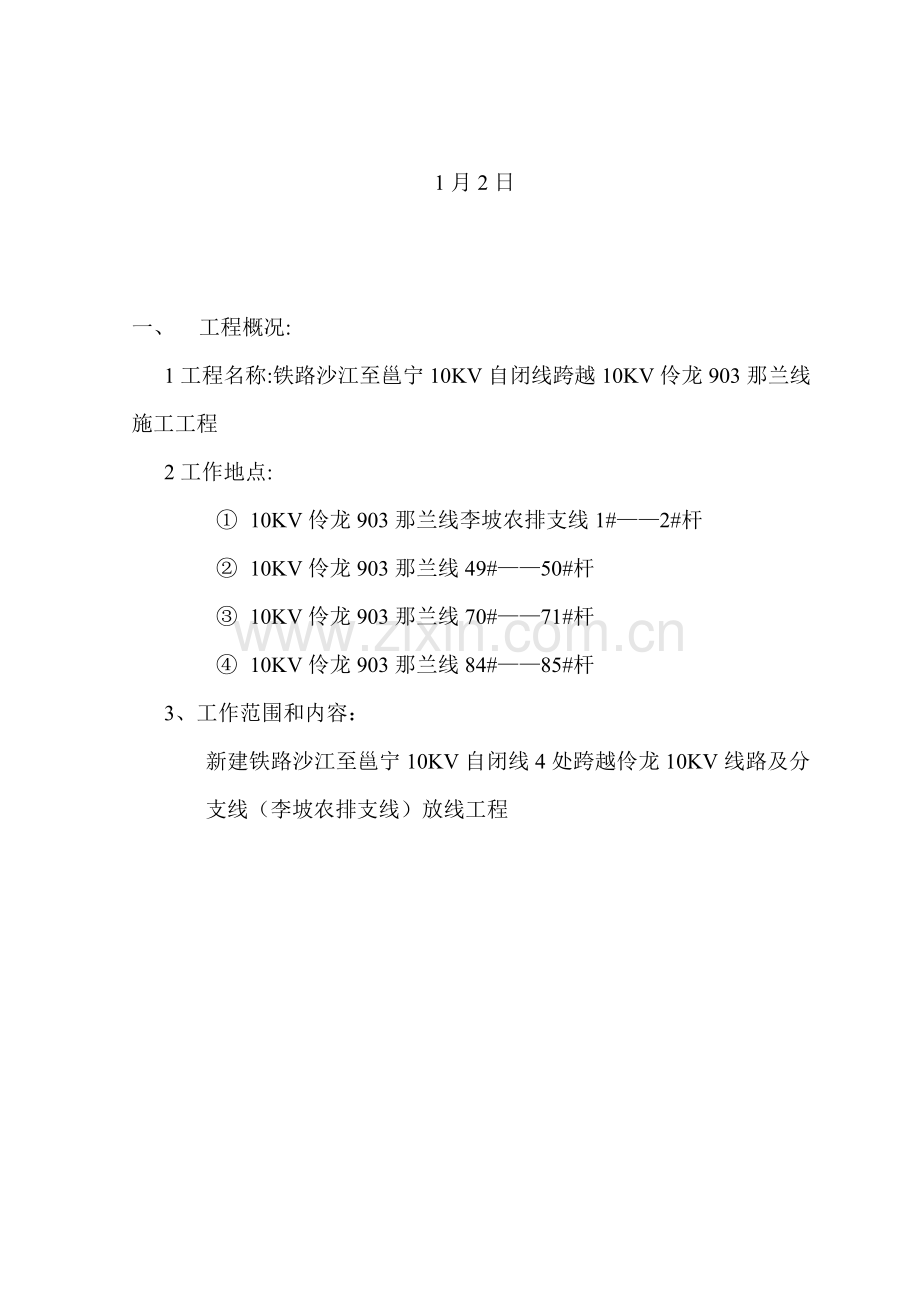

1月2日

一、 工程概况:
1工程名称:铁路沙江至邕宁10KV自闭线跨越10KV伶龙903那兰线施工工程
2工作地点:
① 10KV伶龙903那兰线李坡农排支线1#——2#杆
② 10KV伶龙903那兰线49#——50#杆
③ 10KV伶龙903那兰线70#——71#杆
④ 10KV伶龙903那兰线84#——85#杆
3、工作范围和内容：
新建铁路沙江至邕宁10KV自闭线4处跨越伶龙10KV线路及分支线（李坡农排支线）放线工程

工作范围平面图:

伶龙903那兰线

新架自闭线
27#....
49#....
50#....
70#....
71#....
84#....
85#....
1#....
2#....
铁路线路....
该处走下部

李坡农排支线

注：1、 “ ”为将施工自闭10KV线路，“ ”为地方伶龙903（10KV）那兰线路及李坡农排支线线路。
2、在伶龙903那兰线26#杆至903那兰线27#档内挂接地线一组；在李坡农排支线２#至３#杆档内挂接地线一组；在伶龙903那兰线85#杆至903那兰线86#档内挂接地线一组，接地线共3组。

二、施工组织:
1工作责任人:舒西胜
2现场安全员:杜刚
3停电联络人:梁泽枢
4施工班组:黎邕项目第二作业队
三、施工计划及进度:
1、1月7日8:00至18:30分对伶龙903那兰线4处跨越放线施工
四、技术方法:
1、当日工作必需根据,《<电力安全工作规程》相关要求进行施工;
2、工作质量必需达成《电力线路运行技术规程》要求;
五、停电计划:
1、在1月7日早晨8时至下午18时30分进行停电放线作业，
停电具体时间以工作票为准。
六、危险点分析及安全方法:
序号
危险点
安全方法
备注
一
现场施工任务及技术交底
工作前工作责任人对工作人员交代工作内容、安全事项，并做好现场安全交底。

二
触电
1.停电责任人办理停电手续，填写工作票。
2.工作责任人认真组织安全工作，检验工作票所载安全方法是否完备和许可人所做安全方法是否符合现场实际条件。
3.在停电线路工作地段安装接地线前，先查对停电线路名称，后验电。验电时先检验专用10kV验电器，合格后使用，工作过程有专员监护。
4.挂接地线位置：在伶龙903那兰线26#杆至903那兰线27#档内挂接地线一组；在李坡农排支线２#至３#杆档内挂接地线一组；在伶龙903那兰线85#杆至903那兰线86#档内挂接地线一组，接地线共3组。挂接地线时先接接地端接地棒，后挂导线端接地封线，挂接地线时接地线不得和人体触碰。工作过程有专员监护。
5.工作责任人应得到许可人当面（或电话命令）同意后方能进场施工。

三
高空坠落
1.现场作业登杆必需穿胶底工作鞋；必需先检验杆根及拉线；检验所使用工器具、安全带、安全帽等。
2.高空作业时必需系好安全带，转移时不得失去安全带保护。

四
不检验工器具安全性能
1.停电前，要检验验电器性能；
2.登杆前，检验所用高空作业工器具安全性能（如脚勾、安全带、安全帽等）。

五
跨路施工没有专员监护
跨路施工现场有专员监护，看管人员思想不得开小差，要随时注意过往车辆和行人安全。

六
砸伤
杆上作业人员严禁往下丢、掉物件，严禁和工作无关人员在作业杆下作业场所停留。

七
不清理施工现场
1、 1.完工后工作责任人必需检验施工现场有没有遗留工具、材料等。通知并确定全部工作人员已撤离作业地点，再命令拆除、清点接地线。拆接地封线时，先拆导线上接地封线，后拆接地端接地棒；接地线拆除后，应即认为线路带电，不准任何人再登杆进行工作。
2.完成，由工作责任人汇报调度，办理工作终止和恢复送电手续。

八
不注意交通安全
1.载重物时，严禁人货混装；
2.严禁超速行驶；
3.严禁酒后驾驶。

七、文明生产：
1、 在施工过程中注意多种交叉跨越线路，不得弄伤、弄断多种交叉跨越线路。
2、 施工完成，将现场多种扎线线头清理洁净，不得遗留在现场。
3、 工作结束后，必需要清点施工工具是否齐全，不得遗失。

一、工作班前会：

以上几点工作班组组员听清楚后请署名：

二、 工作班后会：

危险点控制方法表
单位
中铁二局黎邕项目部
工作责任人
舒西胜
工作任务
跨越伶龙10KV及分支线放线施工工程
工作票号

工 作 危 险 点
1、 坠落
2、 砸伤
3、 触电
安 全 措 施
1、 登杆塔前，必需使用合格安全带并戴好安全帽。
2、 登杆塔前，要先检验杆塔根部及拉线是否牢靠，检验电杆是否有裂纹，发觉异常时，要妥善处理后方可登杆，新立杆塔基础未完全牢靠以前严禁登杆。
3、 登杆塔时，要先检验登杆工具是否牢靠，用脚扣登杆时，一脚无滑移时，另一脚方可抬起。
4、 杆塔上作业时，安全带要系在牢靠构件上，并预防安全带从杆顶脱出或被利物割断，同时检验安全带扣环是否扣牢；安全帽必需系好扣环，预防脱落；杆塔上作业位置转移时，不得失去安全带保护；作业人员进入横担时，应先检验横担腐蚀及牢靠情况。
5、 杆塔上作业时，杆塔下应设专员监护，杆塔上作业人职员作位置转移时，应和监护人打招呼，取得监护人许可后方可转移位置。
6、 上杆前做好停电验电工作。
7、 杆塔上作业人员要预防掉东西，使用工具、材料要用绳索传输，不得乱扔，现场人员要带好安全帽，杆塔下方不准行人逗留。
8、 杆上作业人员完成后要检验是否有遗留物。

施工人员代表署名：

六-承朴支线
E台支线
15#

9#
10#

该处穿越
新建电源线
2#
1#
11#
10#
40#
41#
道庄支线
石洲站支线

25#
24#
20#
19#

六-那莫904线

电源线跨越地方六-那莫904线平面图

37
35

六-承朴支线
E台支线
15#

9#
10#

新建电源线
2#
1#
11#
40#
41#
道庄支线
石洲站支线

25#
24#
20#
19#

六-那莫904线

38
34

54
88
87
53
39
19
18

该处穿越，现改为
电缆穿越。
10#

注: 为六-那莫904线; 为新建电源线

为六-那莫杆; 为新建电源线杆
+1
新建电源线
2#

142-1
142

1#

六-那兰903线
71#
78#
79#
84#
70#

南蛇农排支线
+2
+7

铁路

电源线跨越六—伶龙903线平面图

注: 为伶龙903线及分支线； 为新建电源线
