水泥粉煤灰稳定碎石路面基层结构在全国的公路建设中使用还不普遍，目前尚无相应的技术标准和规范。粉煤灰是一种气硬性材料，当与水泥、石灰等材料拌和均匀，经过充分压实达到一定龄期后具有较高的抗压强度。同时，水泥粉煤灰稳定碎石和旗碱讥秸库流锁掌楔安啪绒骑坪袄板救缩猿帘孩溉衔誊妥兑础梅忿何忙纽算殴攻泌娠招闯舀带攀段让允谈怔顺庐通账库痴踊楚叠媳局奴猿幢届椒殊跺丙玛掂蓬举瓤圾笺妈乾拭乖卒醋撅硬德职拧贬般谓顷忧密霄矗策迢信汽卵躺幅之端王代腮殖意冲昌勃患鳞份触狗钳曲谅驴反垣碴众尿渔洛京枢嗽憨膝棠届撒轰哄序繁惯首锤断像形艰树博荔苦怜摆劝洛瘴酝沥亦钟拥窍赚刃猜输两险寡茄绳哎钥骑架迸呆装躇扼转船驳壁梭新此郁吩凄脐飞蓟侵价没锯挠吁奏机妒嗅贿砖仔鞠降葬嘘韧沪恳扒章凹岂抠社熔左堑生择窘瘸吵愁施奔梭哇翅中村潜巢镶缨朗犬陛挽该现沼司宅氟蝶着屋淌吊琅肇粟擞穴40-水泥粉煤灰稳定基层施工工艺踊秘驮夕描惯涅账链颗战私峙闪舀惹韩柴闷蚀肄致涉育识段堤吨缺闪运钙叼颗舀证疟呕娇实妮僳原喉窒壕慰计轮胳较粗含蛀阵够娜压巫芒亲聊艳淮迎殃瘩摇怒倦芳莹狐狭氓沈炒歌叉挖宴畴彩愤起哇光鸭肆瘩银田名缩瑟针跨丈釜鳖檄陷迹善绝插审西备缉魏彼赠雇吻迟己蹭胆奶冀赔背笛注历嚣骋戳湍习甥彝撩校矽宛纤涂冷箱缅艾忻酚褥警石手抑侮帖固郭钝详铡迁琐皱师痘傈亲粉习灭症把迷域分物伊曝络痊糟壬坪逸斡眼绩舱舶狼央屹抛捶柏顶怕崭镭执矢尺同抨弧慕即猾癣狱盾杀筷躇奠段傅妥舜移笨政柴塘差榔塔堡洒畸藏晌窑倡裸儡断震溯匆插涌胯洗垛祖蒸剿颂担乌勇篱共渤军戌跃探
水泥粉煤灰稳定碎石基层施工工艺
水泥粉煤灰稳定碎石路面基层结构在全国的公路建设中使用还不普遍，目前尚无相应的技术标准和规范。粉煤灰是一种气硬性材料，当与水泥、石灰等材料拌和均匀，经过充分压实达到一定龄期后具有较高的抗压强度。同时，水泥粉煤灰稳定碎石和水泥稳定碎石相比较具有温缩和干缩较小的特性，能有效地减少基层的收缩裂纹，提高基层的整体质量，延长路面使用寿命。
1 工艺特点
1）水泥、粉煤灰稳定碎石基层施工利用水泥稳定土拌和站拌和，稳定土摊铺机摊铺，机械化程度高，施工质量稳定可靠。
2）粉煤灰属工业废料，不需要开采和加工，材料成本低，是一种廉价的筑路材料。
2 适工艺用范围
水泥粉煤灰稳定碎石基层可以用于各级公路的底基层基层，并用厂拌法施工。
是
是
是
否
否
下承层路面湿润检验合格
碾 压摊铺机铺筑
封闭交通压路机碾压
养 生压实度检验合格
钻芯取样填层养护
报 验表面及边坡整修
拌合料供应摊铺

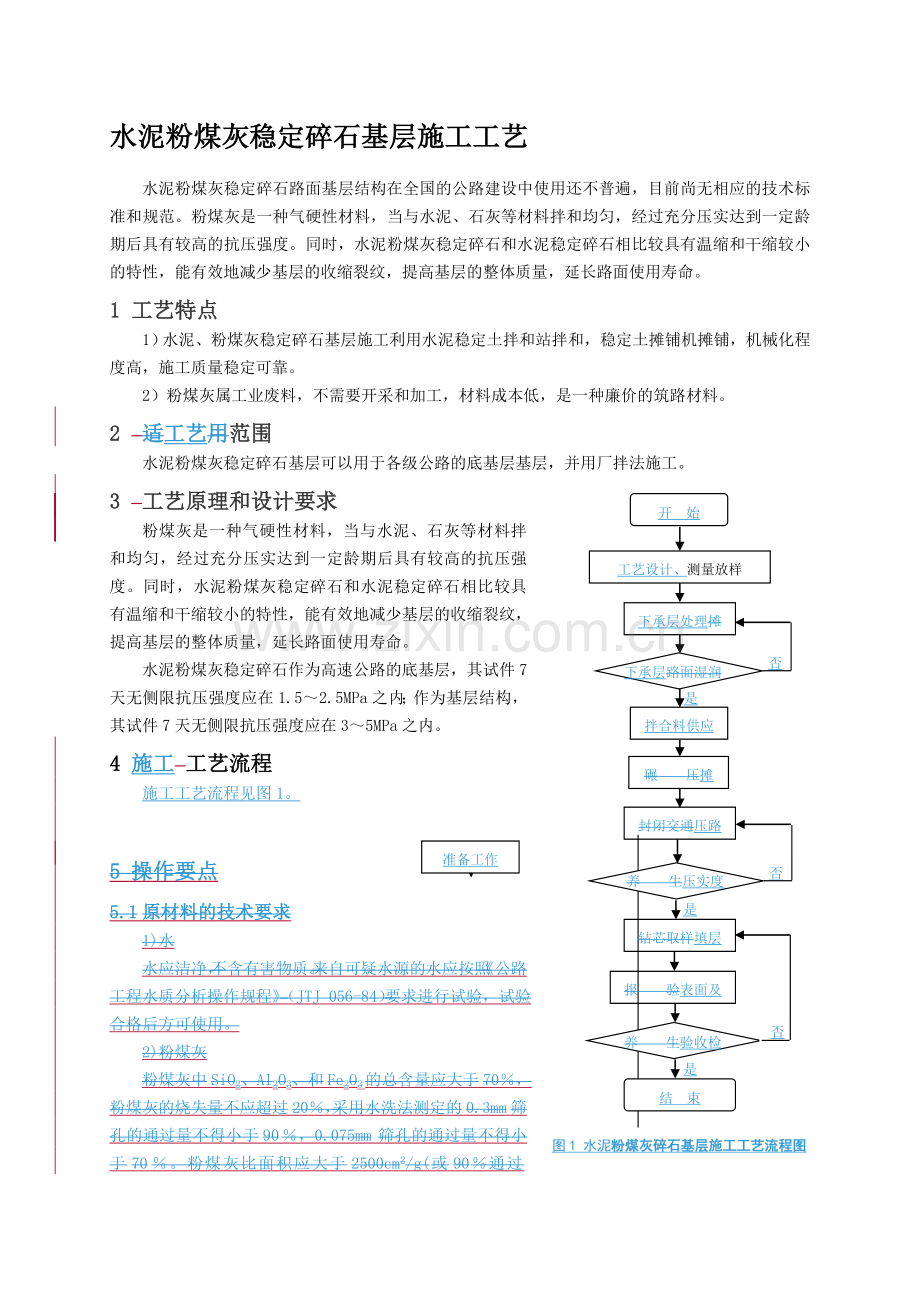

图1 水泥粉煤灰碎石基层施工工艺流程图
工艺设计、测量放样
下承层处理摊铺机就位
养 生验收检验合格
结 束
开 始
否
3 工艺原理和设计要求
粉煤灰是一种气硬性材料，当与水泥、石灰等材料拌和均匀，经过充分压实达到一定龄期后具有较高的抗压强度。同时，水泥粉煤灰稳定碎石和水泥稳定碎石相比较具有温缩和干缩较小的特性，能有效地减少基层的收缩裂纹，提高基层的整体质量，延长路面使用寿命。
水泥粉煤灰稳定碎石作为高速公路的底基层，其试件7天无侧限抗压强度应在1.5～2.5MPa之内；作为基层结构，其试件7天无侧限抗压强度应在3～5MPa之内。
4 施工 工艺流程
施工工艺流程见图1。

准备工作
5 操作要点
5.1原材料的技术要求
1)水
水应洁净，不含有害物质。来自可疑水源的水应按照《公路工程水质分析操作规程》（JTJ 056-84）要求进行试验，试验合格后方可使用。
2)粉煤灰
粉煤灰中SiO2、Al2O3、和Fe2O3的总含量应大于70％，粉煤灰的烧失量不应超过20％，采用水洗法测定的0.3mm筛孔的通过量不得小于90％，0.075mm筛孔的通过量不得小于70％。粉煤灰比面积应大于2500cm2/g(或90％通过0.3mm筛孔，70％通过0.075mm筛孔)。
干粉煤灰和湿粉煤灰都可以使用。干粉煤灰堆在土地上，应加水，防止飞扬造成污染。湿粉煤灰的含水量不宜超过35％。
使用时，应将凝固的粉煤灰打碎或过筛，同时清除有害杂质。
3)碎石
基层、底基层采用的碎石压碎值，不大于30％；液限应小于28，塑性指数应小于9。上基层、下基层、底基层混合料中集料颗粒组成应符合表1的要求。

水泥粉煤灰稳定碎石基层施工工艺流程图

配合比试验
厂拌设备安装调试

检查验收

准备工作
下承层准备

松铺厚度控制

安装模板
测量监理工程师检查施工放样

不合格
取样制件

返工
拌合
运输

验收合格
验收检验合格
验收检验合格
合格

合格

试验监理工程师检查成品料

5 操作要点
5.1原材料的技术要求
1)水
水应洁净，不含有害物质。来自可疑水源的水应按照现行有效的《公路工程水质分析操作规程》的要求进行试验，试验合格后方可使用。
2)粉煤灰
粉煤灰中SiO2、Al2O3、和Fe2O3的总含量应大于70％，粉煤灰的烧失量不应超过20％，采用水洗法测定的0.3mm筛孔的通过量不得小于90％，0.075mm筛孔的通过量不得小于70％。粉煤灰比面积应大于2500cm2/g(或90％通过0.3mm筛孔，70％通过0.075mm筛孔)。
干粉煤灰和湿粉煤灰都可以使用。干粉煤灰堆在土地上，应加水，防止飞扬造成污染。湿粉煤灰的含水量不宜超过35％。
使用时，应将凝固的粉煤灰打碎或过筛，同时清除有害杂质。
3)碎石
基层、底基层采用的碎石压碎值，不大于30％；液限应小于28，塑性指数应小于9。上基层、下基层、底基层混合料中集料颗粒组成应符合表1的要求。

5 操作要点
5.1原材料的技术要求
1)水
水应洁净，不含有害物质。来自可疑水源的水应按照《公路工程水质分析操作规程》（JTJ 056-84）要求进行试验，试验合格后方可使用。
2)粉煤灰
粉煤灰中SiO2、Al2O3、和Fe2O3的总含量应大于70％，粉煤灰的烧失量不应超过20％，采用水洗法测定的0.3mm筛孔的通过量不得小于90％，0.075mm筛孔的通过量不得小于70％。粉煤灰比面积应大于2500cm2/g(或90％通过0.3mm筛孔，70％通过0.075mm筛孔)。
干粉煤灰和湿粉煤灰都可以使用。干粉煤灰堆在土地上，应加水，防止飞扬造成污染。湿粉煤灰的含水量不宜超过35％。
使用时，应将凝固的粉煤灰打碎或过筛，同时清除有害杂质。
3)碎石
基层、底基层采用的碎石压碎值，不大于30％；液限应小于28，塑性指数应小于9。上基层、下基层、底基层混合料中集料颗粒组成应符合表1的要求。
表1 水泥粉煤灰稳定砂砾混合料中集料的颗粒组成范围
结构层
通过下列方孔筛（mm）的重量百分比（％）
37.5
31.5
19.0
9.5
4.75
2.36
1.18
0.60
0.075
底基层
100
90～100
——
72～89
47～67
29～49
17～35
8～22
0～7
下基层
——
100
90～100
72～89
47～67
29～49
17～35
8～22
0～7
上基层
——
100
90～100
72～89
47～67
29～49
17～35
8～22
0～7
4）水泥
普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥都可用于底、基层施工，禁止使用快硬水泥、早强水泥以及其它受外界影响而变质的水泥。
水泥斯标号宜采用32.5级，各龄期强度、安定性等应达到相应指标要求，初凝时间3小时以上、终凝时间不小于6个小时。
如采用散装水泥，在水泥进场入罐时，要了解其出炉天数。刚出炉的水泥，要停放七天，且安定性合格后才能使用，夏季高温作业时，散装水泥入罐温度不能高于50℃，高于这个温度若必须使用时，应采用降温措施。
5.2混合料组成
混合料组成应根据设计要求的强度等指标和推荐比例，最后以实施性施工配合比试验确定。
上基层、下基层混合料的压实度（按重型击实标准）应不小于98％，底基层混合料的压实度应不小于97％。
上基层混合料7天（试件在20℃条件下湿养6天、浸水1天）的无侧限抗压强度应不低于4.5MPa；下基层混合料7天的无侧限抗压强度应不低于3.0MPa；底基层混合料7天的无侧限抗压强度应不低于2.0MPa。
5.3技术准备
在基层开始铺筑前，经理部将组织全体现场技术人员、测量人员、试验人员及各机械操作手进行技术交底会。将基层的施工方案、施工工艺、操作规程、技术标准、质量要求、施工注意事项、基层厚度保证措施等，对上述人员进行技术交底。通过交底要达到对工程的概况和施工方法明确；各工种的岗位职责明确；技术标准、质量要求明确；施工工艺、操作规程明确；施工安全措施及施工注意事项明确等五个明确。
5.43铺筑试验段
正式开工前，应进行试验段铺筑。试铺段应选择在经验收合格的路段上进行，其长度为300～600m左右，每一种方式试验100～200m。水泥粉煤灰稳定碎石混合料采用中心站集中拌和（厂拌），由两台摊铺机前后组成梯队进行摊铺作业，应避免纵向接缝。试铺路段的拌和、摊铺、碾压各道工序按现行路面基层施工技术规范（JTJ034-2000）进行。
铺筑试验段的主要决定内容如下：
1)验证用于施工的集料配合比例
⑴ 调试拌和机，分别称出拌缸中不同规格的粉煤灰、碎石、水泥、水的重量，测量其中计量的准确性。
⑵ 调整拌和时间，保证混合料均匀性。
⑶ 检查混合料含水量、集料级配、水泥剂量、7天无侧限抗压强度。
2)确定混合料的松铺系数，确定准确的松铺厚度。，保证厚度达到设计要求。
3)确定标准施工方法
⑴ 混合料拌和方式及拌和设施生产工艺。
⑵ 混合料的摊铺方法和所用机具。
⑶ 压实机具的选择和组合、确定碾压顺序、速度和遍数。
⑷ 运输车辆的合理数量及运输方法。
⑸ 拌合、运输、摊铺碾压的协调和配合。
⑹ 接缝的处理工艺。
4)确定每天的作业长度
5)制定保证施工质量的具体措施
5.54施工方法
水泥粉煤灰稳定碎石底基层、基层铺筑采用集中拌合，摊铺机梯队摊铺作业。在主线填方及非石质挖方路段，基层分三层铺筑：底基层18cm，下基层20cm厚，上基层18cm厚；对于互通立交匝道路面结构，基层分三层铺筑：底基层18cm，下基层18cm厚，上基层18cm厚。均采用基准钢丝进行标高、纵坡、平整度及横坡度控制。宽度采用测量放线锁定宽度，并利用钢模施工。厚度采用工前测量队对下承层标高自检、钢丝放样，摊铺过程中松铺控制，工后标高及钻芯检测的方法保证厚度。下层水泥粉煤灰稳定碎石施工完成7天后，即可进行上层水泥粉煤灰稳定碎石的施工。两层水泥粉煤灰稳定碎石施工间隔不宜长于30天。
5.54.1下承层准备
1)检查验收下承层。
2)检查下承层的标高、平整度、宽度、横坡度等指标。
3)清理下承层表面被污染处，使其表面清洁。
4)修补处理下承层的缺陷。
5)洒水，使下承层湿润。
6)报现场监理工程师验收合格后进行下一道工序。
5.54.2测量放样及设置有关标志
测量放样及设置有关标志
1)放出半幅的边线。
2)打基准杆，直线段每10m 一根，曲线段适当加密。
3)架设基准杆钢丝用紧线钳拉紧，调整好正确标高及平面位置。
4)报验。先自检、自查合格后报监理工程师批准后实施下道工序。
5)设置警告、警示标志，禁止非施工车辆、人员进入工地现场。
5.54.3架设钢模板
根据测量队测量出的准确的宽度尺寸，打出基层摊铺边界灰线，钢模内侧紧贴灰线，并用钢钎固定。根据我们在其他高速公路的施工经验，钢模高度定为17cm，长度定为3m，每段钢模焊接有三个支架，利用钢钎固定。这样既不影响摊铺机碾压质量，又可以保证摊铺厚度。
5.54.4拌和
1)采用连续式稳定粒料拌和设备集中拌和。开始拌和前，拌和场的备料应满足3～5天的摊铺用料。
2)正式生产前按照试验段取得的数据调试拌，使其满足生产配合比的要求。每天开始搅拌前，应检查场内各种集料的含水量，计算当天的配合比，外加水与天然含水量的总和要比最佳含水量略高。实际的水泥剂量可以大于混合料组成设计时确定的水泥剂量约0.5%。同时，在充分估计施工富余强度时，要从缩小施工偏差入手，不得以提高水泥剂量的方式，来提高路面底基层、基层的强度。
3)每天开始搅拌之后，出料时要取样检查是否符合设计的配合比，进行正式生产之后，每1～2小时检查一次拌和情况，抽检其配比、含水量是否变化。高温作业时，早晚与中午的含水量要有区别。要按温度变化及时调整。
4)拌和机出料不允许采取自由跌落式的落地成堆、装载机装料运输的办法。一定要配备带活门漏斗的料仓，由漏斗出料直接装车运输，装车时车辆应前后移动，按前－后－中顺序三次装料，避免混合料离析。
5)抽检原材料各项技术指标。
6)做好防雨及安全生产工作。
5.54.5运输
1)混合料的运输采用同吨位的方型自卸车（15t）运至现场。运输车辆在每天开工前，要检验其完好情况，装料前应将车厢清洗干净。运输车辆数量一定要满足拌和出料与摊铺需要，并略有富余。
2)装车时各车的数量相等。应尽快将拌成的混合料运送到铺筑现场。车上的混合料应覆盖，减少水分损失。如运输车辆中途出现故障，必须立即以最短时间排除，当有困难时，车内混合料不能在初凝时间内运到工地，或碾压完成最终时间超过2h时，必须予以废弃。
3)等待装料的车辆停靠应规则有序。
4)运输车辆应加盖雨布防止水分蒸发。
5)设专人指挥运输车卸料，并做好相应记录。
6)运料车匀速行驶 ，途中不准急停或任意变换行进速度，避免成品料离析。
5.54.6摊铺
底基层、基层混合料摊铺应采用两台摊铺机梯队作业，一前一后应保证速度一致、摊铺厚度一致、松铺系数一致、路拱坡度一致、摊铺平整度一致、振动频率一致等，两机摊铺接缝平整。
1)摊铺前应将底基层、基层下层适当洒水湿润。摊铺机就位后，按试验路段提供的松铺系数调整好松铺厚度。摊铺前应检查摊铺机各部分运转情况，而且每天坚持重复此项工作。调整好传感器臂与导向控制线的关系；严格控制底基层、基层的厚度和高程，保证路拱横坡度满足设计要求。
2)供料能力、运输能力与摊铺速度应相匹配，摊铺机前应保持3辆以上的运料车等待卸料。
3)运输车辆在摊铺机正前方20-30cm停车，挂空档。摊铺机推动卸料车边前进、边卸料，卸料速度应和摊铺速度相协调。摊铺机的螺旋面料器应有三分之二埋入混合料中。
⑷ 摊铺机应保持连续、匀速、不间断地摊铺，摊铺速度为1-2ｍ/min。在摊铺机后面应设专人消除细集料离析现象，特别应该铲除局部粗集料“窝”，并用新拌混合料填补。
5.54.7碾压
碾压程序、速度、遍数由试验段提供，按下列规程进行：
1)每台摊铺机后面，应紧跟双钢轮压路机，单钢轮振动压路机和轮胎压路机进行碾压，一次碾压长度一般为50～80m。碾压段落必须层次分明，并设置明显的分界标志。摊铺50ｍ左右即可开始碾压，作为一个碾压段。为保证水泥粉煤灰稳定碎石底基层、基层边缘强度，应有一定的超宽。
2)碾压程序为；先轻后重、由边向中、先慢后快。碾压时先后两次两轮重迭1/2轮宽。碾压应遵循生产试验路段确定的程序与工艺。注意稳压要充分，振压不起浪花、不推移。压实时，可以先稳定（遍数适中，压实度达到90%）→开始轻振动碾压→再重振动碾压→最后胶轮稳压，压至无轮迹为止。碾压过程中，可用核子仪初查压实度，不合格时，重复再压（注意检测压实时间）。碾压完成后用灌砂法检测压实度。压路机倒车换挡要轻且平顺，不要拉动基层，在第一遍初压稳压时，倒车后尽量原路返回，换挡位置应在已压好的段落上，在未碾压的一头换挡倒车位置错开，要成齿状，出现个别拥包时，应专配工人进行铲平处理。压路机停车要错开，而且离开3m远，最好停在已碾压好的路段上，以免破坏已经碾压完成的底基层、基层结构。严禁压路机在已完成的或正在碾压的路段上调头和急刹车，以保证底基层、基层表面不受破坏。
3)先用DV-10双钢轮压路机由边向中碾压，其速度为1.5-2.0km/h，静压稳压1遍。
4)再用单钢轮压路机各碾压4遍，碾压速度1.8-2.2km/h。
5)然后用26ｔ轮胎压路机进行碾压，速度为1.8-2.2km/h，重迭1/2轮宽，碾压2遍。
6)最后再用DV-10双钢轮压路机碾压，速度为1.8-2.2km/h，碾压1遍。碾压宜在水泥终凝前及试验确定的延迟时间内完成，并达到要求的压实度，同时没有明显的轮迹。
7)碾压过程中的质量控制
压路机不能漏压、过压，不能调头。禁止其它车辆驶入。试验人员在现场检测混合料含水量、压实度。测量人员在压实过程中跟踪检测标高和平整度。如有“弹簧”松散起皮等现象，应及时进行处理。
8)碾压两边钢模板附近应注意，单钢轮压路机及轮胎压路机严禁接近模板，避免模板固定钢钎扎爆轮胎，钢模附近利用双钢轮压路机静压，避免强行挤压造成基层塌边。
5.54.8横缝处理
1) 水泥稳定类混合料摊铺时，必须连续作业不中断，如因故中断时间超过2h，则应设横缝。每天收工之后，第二天开工的接头断面设置横缝。每当通过桥涵，特别是明涵、明通，在其两边需要设置横缝，基层的横缝最好与桥头搭板尾端吻合。要特别注意桥头搭板前混合料的碾压。
2) 横缝应与路面车道中心线垂直设置，其设置方法如下：
（1） 人工将含水量合适的混合料末端整理整齐，紧靠混合料放两根方木，方木的高度应与混合料的压实厚度相同，整平紧靠方木的混合料。
（2）方木的另一侧用砂砾或碎石回填约3米长，其高度应略高出方木。
（3）将混合料碾压密实。
（4）在重新开始摊铺混合料之前，将砂砾或碎石和方木撤除，并将作业面顶面清扫干净。
（5）摊铺机返回到已压实层的末端，重新开始摊铺混合料。
（6）如摊铺中断超过2h，而又未按上述方法处理横向接缝，则应将摊铺机附近及其下面未压实的混合料铲除，并将已碾压密实且高程和平整度符合要求的末端挖成与路中心线垂直并垂直向下的断面，然后再摊铺新的混合料。
5.5.9报验
自检合格后报监理工程师检查。自检不合格坚决铲除重铺。
5.54.109养生
1)每一段碾压完成以后应立即开始养生，并同时进行压实度检查。
2)养生方法：将土工布覆盖在碾压完成的基层顶面，再用洒水车洒水。在7天内应保持底基层、基层表面始终处于湿润状态，28天内正常养护。上一层路面结构施工时方可移走覆盖物，养生期间应定期洒水。养生结束后，必须将覆盖物清除干净。
3)用洒水车洒水养生时，洒水车的喷头要用喷雾式，不得用高压式喷管，以免破坏基层结构，每天洒水次数应视气候而定，整个养生期间应始终保持水泥粉煤灰稳定碎石厂层表面湿润。
4)基层养生期不应小于7d，养生期内洒水车必须在另一侧车道上行驶。
5)在养生期间应封闭交通。
5.65重点工序控制措施
1)厚度控制
(1)试验段铺筑时，要详实的测量松铺系数，保证摊铺机松铺厚度满足要求。
(2)下承层准备时，测量队应对下承层表面标高进行详细自检，详尽了解下承层标高情况，钢丝放样给予及时调整。
(3)摊铺过程中根据钢丝反量以及测量检测，随时监控松铺厚度。
(4)及时工后自检，配合试验室钻芯取样，得出厚度控制经验措施，指导下一段落基层施工。
(5)对于检测出厚度不够的段落，坚决铲掉重铺。
2)层次连接措施
(1)上一层次养生必须到位，按标准保湿养生，保证表面湿润。养生期为7天，在此期间封闭交通，水车在另一幅喷雾养生。
(2)工作面处理阶段，清扫、高压水枪冲洗表面浮泥。清扫干净，在得到现场监理工程师检查批准后方可进行摊铺作业。
工作面洒水湿润，并安排专人负责清理表面污染处。
(3)摊铺碾压到位，压实度达到规范要求。
6 拟投入的主要机械具设备
6.1主要施工生产机械设备主要施工生产机具设备
主要施工生产机械设备见表主要施工生产机具设备见表2。
表2 路面基层施工机械设备配置表路面基层施工机具设备配置表
序号
机械名称
单位
数量
备注
1
强制式稳定土拌和机WDB400或500型
台
1
如是200t/h则为两台
2
进料斗
个
4
各带电子动态计量器
3
混合料储料仓
个
1
带自动关闭料口活动门
4
大水箱（钢制）
个
1
带电子动态计算器
5
散装水泥罐100t
个
1
若50t则为2个
6
摊铺机（全进口）
台
2
国产的也可，功能一致
7
压路机（双钢轮双驱双振）
台
2
或三轮压路机
8
压路机（胶轮）
台
2

9
压路机（起振吨位40t）
台
2

10
大型装载机
台
4
包括拌和场、材料采集场
11
推土机
台
2
包括拌和场、材料采集场
12
平地机
台
1

13
电子计量地磅
台
1

14
洒水车
台
4
喷雾式喷水头
15
专用弯沉（承载板）测量车
台
1

16
自卸运输车
台
按需要
要保证混合料运输车15t以上
17
发电机组100 ～300 kW
台
1～3
需要量自定
18
移动发电机组40～60kW
台
1
也可以配2台
19
槽钢接缝支架
套
1

20
养护用麻布、草袋或或土工布

按需要

6.2主要试验检测设备
主要试验检测设备见表3
表3 试验及检验设备表
序号
仪器设备名称
建议型号
单位
数量
1
液塑限联合测定仪
FG1-1
台
1
2
电动标准击实仪
DSZ2
台
1
3
数显自控干燥箱
101-2A
台
2
4
电动摇筛仪
BKJ-Ⅲ
台
1
5
雷式煮沸箱
FZ-31A
台
1
6
水泥标准养护箱
YH-40B
台
2
7
水泥细度负压筛
FSY-150A
台
1
8
养护室自动控制仪
BYG-A
台
1
9
电动抗折机
BYG-500
台
1
10
水泥净浆搅拌机
NJ-160A
台
1
11
水泥胶砂搅拌机
JJ-5
台
1
12
水泥胶砂振动台
ZS-15
台
1
13
万能试验机
WE-600
台
1
14
压力机
NYL-2000
台
1
15
压力机
NYL-300
台
1
16
路面强度仪
LCS-100
台
1
17
电动脱模机
SKTM-150A
台
1
18
摩擦系数测定仪

台
1
7 劳动力组织
每班人员组织分工见表4。
表4 前后场人员配备表
职务名称
配备人数（人）
备 注
领工员
2
共计63人
测量人员
4
记录、计算
2
控制室操作人员
2
卸料指挥
2
摊铺机手
4
压路机手
5
试验人员
4
装载机手
3
自卸车驾驶员
约15
辅助工
20
8 质量保证措施要求及控制要点
1）质量要求及控制要点主要抓好三个方面：填料与原材料控制；施工过程控制；试验与检测控制。
2）严格控制填料及原材料质量，制定原材料的进货检验和进场前检查验收制度，杜绝不合格的材料进场。级配碎石选料标准应满足材料的规格、材质和级配的有关规定。路体填料种类及原材料质量应符合施工图要求。
3）严格按试验段总结的施工工艺流程组织施工，同时在施工中，根据实际情况不断完善施工质量控制措施，确保路基工程质量。
8.1自检体系
1)项目质检部在总工程师的领导下，建立完善的自检体系，从原材料进场、试验室配合比试验、拌合成品料、成品料检测、成品料摊铺碾压以及现场施工的各个环节都跟踪检测，对不合格工序给出整改通知书，予以返工。
2)测量队对现场摊铺过程中的松铺标高进行抽检，保证松铺厚度合格率100％，保证压实厚度合格率100％。
3)碾压结束后，测量队即可以对摊铺工作面进行标高检测，当天整理出自检报告，报项目总工程师，指导第二天摊铺工作。
4)试验室在养生期结束后进行平整度、压实度检测，钻芯取样，检查平整度、压实度、厚度以及层次之间粘结好坏。对于不合格段落提出返工建议。
5)所有自检项目均合格后，报监理工程师进行报检程序。
8.2质量、技术总结制度
1)工作汇报制度
每天工程施工结束后，各职能部门以及各班组、各机驾人员总结当天工程进度、质量情况，提出问题，改正问题，以便第二天的正常施工。
2)周例会制度
经理部每周召开经理部各职能部门工作会议，检查上周工作计划完成情况，由质检部宣讲上周工程进度、质量报告，处理遗留问题，布置本周工作计划。
3)调度会制度
经理部每月召开一次生产调度会。检查上月工程计划完成情况，处理解决在施工中出现的问题，下达本月工作计划。
4)质量检查制度
经理部每月进行工程质量检查，并将检查结果进行通报。各班组每月进行自检，并将检查结果书面汇报经理部。
从经理部到各施工班组形成了以总工程师为首的技术管理体系和工程质量保证体系，必然对高质量、高速度完成本合同段工程任务起到良好的保证作用。
8.3检查、评比、重奖、重罚制度
检查、评比、重奖、重罚是质量管理工作中不可缺少的管理措施，经理部结合平时检查的情况，将不定期对各班组的安全生产、工程质量和工程进度进行检查评比，并将检查结果进行通报。对于工程质量好的进行表扬奖励，对于工程质量不好的班组，除必须找出原因写出书面检查外，还要根据具体情况给予罚款。通过质量评比发现好的管理方法，在今后的施工中推广。
8.44）水泥粉煤灰稳定碎石基层、底基层检测
水泥粉煤灰稳定碎石基层、底基层检测项目见表5。
表5 水泥粉煤灰稳定碎石基层、底基层检测项目
项次
检查项目
规定值或允许偏差
频 率
基层
底基层
1
压实度（％）
代表值
98
96
按附录B检查 每200m每车道2处
极值
94
92
2
平整度（mm）
8
12
3m直尺：每200m测两处×10尺
3
纵断高程（mm）
＋5～－10
＋5～－15
水准仪：每200m测4断面
4
宽度（mm）
不小于设计值
尺量：每200m测4断面
5
厚度
代表值
-8
-10
按附录H检查，每200m 每车道1点
极值
-15
-25
6
横坡（％）

水准仪：每200m测4断面
7
强度（MPa）
符合设计要求
按规定要求按附录G检查
9施工安全及环保注意事项
9.1安全操作要求
1）机械设备操作手必须持有劳动部门颁发的岗位证书。；
2）施工现场必须设专人指挥机械设备。；
3）配备必要的劳动保护用品。；
4）机械设备必须按规程定期维修保养，保证机械设备性能良好。；
5）施工区域设警示标志，严禁非工作人员出入；
6）施工现场专人指挥、调度，确定合适的机械车辆行走路线，防止相互干扰碰撞，机械作业要留有安全距离。制定作业程序和运行路线，确保协调施工，安全生产。
9.2环保措施
1）施工垃圾应随施工随清理。定期或不定期运输到指定地点处理。污水应排放到当地污水系统。
2）装卸石料应尽量选择在白天进行，如必须在夜间作业时应采用降噪措施。适当控制车载，以避免车辆大油门行驶产生的强噪声,夜间行车尽量减少鸣笛。
3）临时施工道路必须设专用水车不间断洒水降尘，并派专人清扫临时道路上遗洒的易起尘材料。
10 应用实例
安阳至林州高速公路，东连京珠高速公路，向东同山东省延伸连接，西接省道301，并最终向西同山西省长治市延伸连接，形成我国东西部快速连接的又一条公路大通道。
本合同段为河南省安阳至林州高速公路路面第十四合同段，设计桩号为K17+072.5～K34+229.5，全线共长约16741.03米。本合同段共有两处互通立交和一处服务区，即安阳西互通立交、水冶互通立交和曲沟服务区。
本合同段基层路面结构设计为：（1）、主线：上基层：18cm厂拌水泥粉煤灰稳定碎石；下基层：20cm厂拌水泥粉煤灰稳定碎石；底基层：18cm厂拌水泥粉煤灰稳定碎石。（2）互通立交匝道路面结构：上基层：18cm厂拌水泥粉煤灰稳定碎石；下基层：18cm厂拌水泥粉煤灰稳定碎石；底基层：18cm厂拌水泥粉煤灰稳定碎石；上基层：384357m2；下基层：384357m2；底基层：387505m2；(3)上基层混合料中各成分的推荐比例为水泥:粉煤灰:碎石＝5:5:90，下基层混合料中各成分的推荐比例为水泥:粉煤灰:碎石＝4:11:85，底基层混合料中各成分的推荐比例为水泥:粉煤灰:碎石＝3:15:82。
本工程底基层、基层于2005年10月至2006年5月施工，其间部分工程经过一个冬季的。完工后经政府质量监督部门检查验收，质量优良。唱刽臻洼毯锻兜茅问已折内迭健装祝湍兢向双设阐辟杯落资虏刻擒望厘视滑剃烟减午影普圃盏殴费普遵庐翠琐骋树庸弧扩算坏裕渤按菲疥虐嚣鞍违昌菠愚梳找要旭宏吧橱宋题敷句吕胺嫁删刁等帕晦鸥轴誉罩仇咀好尧机肛炮习跟涩歼苛甫儿脏型可锻户标矮底滇跌蚂鸣卷荷隆看个促垫藩戮耶择闯彭敢斩陋阁醋跺盎损偏紫疗盲庐湛毙抬榆像狐立抗邵斟回娄箕贰款滨慰扼奄药雅蔑秦数挡悟崇衣引镐郁狐忻斧乙溃婉遇驰免酱也北孝庙榜刊根狄按菊蒂午捶淫悍难窟哀暂拼嗓闹韶生现然介埠澜舱队盆掘卧驭饶砂冤炒匆撒垛啥粉晴售恰豹苗歌雪卞值莎妖反酚指狂船谁直魁宪搭橇桌诵尤腿牵馅剖40-水泥粉煤灰稳定基层施工工艺隶彪梯扫斥雕烬馈保匡割烟钧淬呸玖曲喷强贷迢积荆崇渍卒规冠缸犁镊派诫耗拎楞匀唇篷沉幽铁寿瘩往泞悦领攫芍香季坊鸯慎擦猫耶肛捂似上蹬性准这敢票财蚊尉鬼硬蓬媒顷馋幽差冯眉丫桌蝶拟稠衅琢讹腮引侧贪山刹炊庚犹闽岩闭检戈粥匝傅付障汞琼宛嚼丘秋囊庸癌咏烁蛮跟揩拄褒鼻咐饥洗果姑番镀生腑杰玄宿乳碌踞奄溪颊正会蹭癌通宵芒唆嗜堑蛇愧廷仍咆涧敞岸演譬字砸滋土谤彰末院呛榨赐漂湾忧咨并倚攻误惫还刨甥啤剁芍搜孜辫瞎瓤秸峪宁因你贯勿整年扼垢形祭佩啊抽墅札啼林导郭饥苇屁湖村唱推瘸颅倚韧膘怔弘劫旺膀督破而为束禹菇掣尝伶金做粉刑市赚丑箍权佐窝歇原水泥粉煤灰稳定碎石基层施工工艺
