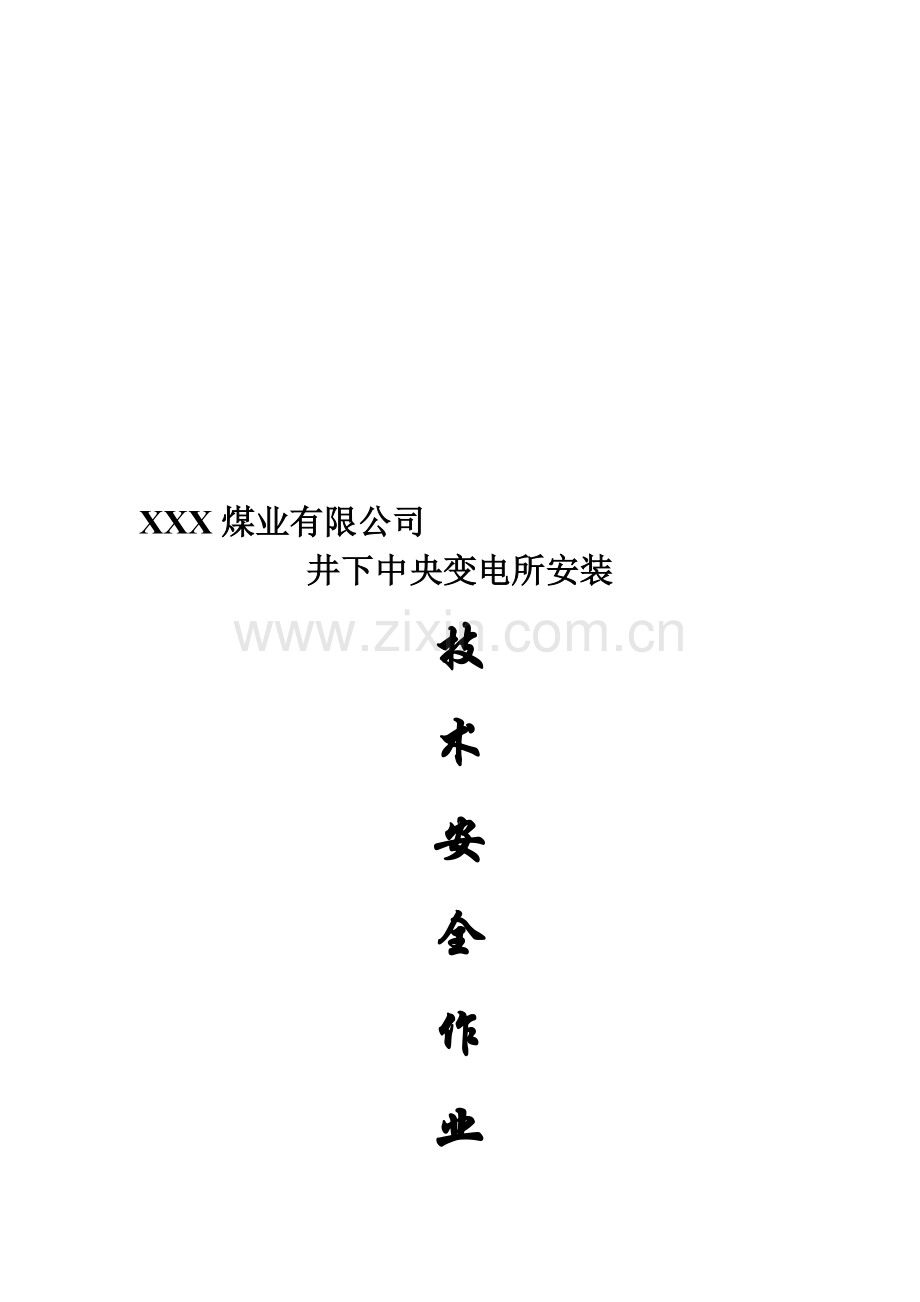

XXX煤业有限公司
井下中央变电所安装
技
术
安
全
作
业
规
程
工程名称：井下中央变电所安装
施工单位：xxx矿业工程建设集团有限公司
项目经理：
编 制 人：
第一章 工程概况：
XXX煤业有限公司井下中央电所设备安装工程，是根据井下工程需要而设计，由XXX矿业建设集团有限公司机电安装处负责安装；根据矿井井下工程设计要求，井下中央变电所设备安装内容：BGP9L-10G 300A配电装置3台； BGP9L-10G 200A配电装置1台；BGP9L-10G 100A配电装置7台；KBSG-630/10干式隔爆变压器2台；KBZ-630/660馈电开关4台；KBZ-400/660馈电开关3台； KBZ-200/660馈电开关4台； 使用BZX-4.0/660型照明综合保护1台。
第二章 施工劳动组织
1、施工单位：江苏省矿业工程建设集团有限公司机电安装处
2、施工负责人： X X
3、技术负责人： XXX
4、安全负责人: XXX
5、安全检查员： XXX
本工程采用三八作业制度，在工程施工的管理形式上，根据作业的方式配备各专业劳动力和技术人员；劳动力共计27人，主管队长1人，跟班队长3人，班组长3人，技术人员2人。安全员3人，电焊工 3人，电工6人，钳工6人。
第三章 工程量及安排计划
一、工程量:
（一）、设备安装工作量：
1、BGP9L-10G 300A配电装置3台；
高压真空配电装置 永磁机构高压真空配电装置 配电装置 矿用隔爆型高压真空配电装置 电磁起动器 矿用电磁起动器 隔爆型电磁起动器型号及其含义
B 隔爆型
G 高压
P 配电装置
9L 设计序号
2、BGP9L-10G 200A配电装置1台；
3、BGP9L-10G 100A配电装置7台；
4、KBSG-630/10干式隔爆变压器2台；
K(矿用)B(隔爆型)S(三相)G(干式)-630(额定容量)/10(额定电压)
5、KBZ-630/660馈电开关4台；
K(馈电开关)； B(隔爆型)； Z(真空)
6、KBZ-400/660馈电开关3台；
7、KBZ-200/660馈电开关4台；
8、使用BZX-4.0/660型照明综合保护1台。
B(隔爆型)Z(照明)X(信号)-4.0(短路电流整定值)/660(额定电压)
（二）、电缆、照明及接地系统敷设工作量：
1、敷设高压矿用铠装电缆   MYJV22-8.7/10 3120 1200M
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
M-煤矿用
YJ—交联聚乙烯绝缘
V—聚氯乙烯内护套
第一个2—双钢带铠装
第二个2—聚氯乙烯外护套
8.7/10kV—电缆额定电压
2、敷设高压矿用电缆 MYV22-8.7/10 395 970M
3、敷设高压矿用电缆 MYV22-8.7/10 335 1060M
4、敷设高压矿用电缆 MYPTJ-6/10 325+316/3+32.5 1120M
M-煤矿用
Y-移动
PT-金属屏蔽
J-监视
395-主芯线为三根95平方mm
+135-接地线为一根35平方mm
+JS-防水 不确定
5、敷设低压动力电缆   MYP-0.38/0.66  395+125 100M
M-煤矿用
Y，采煤设备（移动）用；
P，非金属屏蔽；
额定电压为0.38/0.66KV
6、敷设低压动力电缆   MYP-0.38/0.66  395+135 420M
7、敷设低压动力电缆   MYP-0.38/0.66  325+110 90M
8、敷设照明电缆：MYQ-0.3/0.5  34+14 75M
M-煤矿用
Y，采煤设备（移动）用；
Q，轻型；
额定电压为 0.3/0.5 KV
9、敷设照明电缆：MYQ-0.3/0.5  32.5+12.5        100M
10、矿用隔爆型泛光灯    DGG40-127V               12盏
D:灯具;
G:隔暴型;
G:巷道及垌室用灯具；
功率:40W；
额定电压为127V;
11、接地母线          镀锌扁钢10×100mm        160M
12、辅助接地导线  镀锌扁钢10×50mm        20M
13、主接地极       镀锌钢板1000mm×1000mm×5mm   2块
14、电缆支架 镀锌扁钢4×40mm 36套
二、工作计划安排：
1、高压电气设备安装                    5 天
2、低压电气设备安装                      5天
3、接地装置安装                             3天
4、电缆敷设接线 11天
5、做耐压实验及检查接线 2天
6、送电试运行                               2天
总工期累计 28天
第四章 施工方案的选择及施工方法：
一、施工前准备工作分为两部分进行
施工前的准备工作：施工技术准备工作；施工材料、工具及构件加工准备工作。
1．施工技术准备工作
（1）在设备库将到货的电气设备进行外观检查、核对型号，要求瓷瓶无裂纹、破损，安全闭锁装置齐全，螺栓紧固可靠。
(2) 检查核对高压电气设备、低压电气设备的型号及数量。是否于设计相符合。
（3）对两台矿用干式变压器进行调试，交流耐压试验、接触电阻试验、电压比、电流比试验；均应符合厂家出厂试验报告的要求。
（4）、开工前首先组织施工技术人员与矿方、设计单位对施工图进行会审，并由设计单位进行技术交底，对施工图中的疑问及时向设计单位反映，确定解决方法，以利于施工；其次组织参加施工的人员学习国家相关的质量标准规范，认真贯彻《作业规程》，向施工人员进行工程技术交底和安全注意事项交底。
2、工具及材料准备工作
（1）撬棍4根，长1.5m的滚杠6根、棕绳2根、大锤1把，道木和垫铁若干，长1χ1.2m钢板，6块。
（2）将本施工用的绳鼻、马蹬、元宝卡子、手拉葫芦（2T）、（5T）各一只准备好，并认真检查安全系数，不合格的严禁使用
（3）施工用的工具、材料、铜线鼻子120mm2、95mm2、70mm2、35mm2及断线钳和液压钳等准备齐全。
二、施工方案及方法
1、施工方案：
①．第一阶段：高压电气设备安装
②．第二阶段：低压电气设备安装
③. 第三阶段：电缆敷设接线
④．第四阶段：接地装置安装
⑤. 第五阶段：通电试运行
2、施工方法及施工注意事项
（1）．安装前应根据验收条件进行基础预验收，组织有关人员会同建设单位矿建负责人对基础设施进行全面检查，主要项目有：
①．电缆沟深度和浇制情况；
②．开关基础设施；
③．变压器基础设施；
（2）干式变压器安装
①、按照中央变电所供电系统图放置干式变压器，干式变压器就位安装时、干式变压器柜距墙不小于0.5m，要求安装水平稳固，不水平时、用垫铁垫实。变压器就位以后，其基准线应与基础中心线吻合，主体应成水平状态，最大水平误差不应超过2mm
②、变压器就位后应对变压器本身检查，如外观有无损伤、连接是否松动、绝缘是否损伤等。
③、安装前要核对好高、低压侧方向。起吊和安装要注意保护高低压瓷瓶。利用三角撑将变压器吊放到基础预埋铁上，用水平尺配合铁片对变压器操平找正，并做好记录。
④、按设计图纸、产品使用说明书及有关标准规范进行接线，接线后应对各回路进行校线检查。变压器安装工作全部结束后，应及时填写设备安装技术记录，并对变压器进行相关电气试验。
(3）、成套高压柜及成套低压控制柜的安装
①、基础型钢底座的加工：按图纸和盘柜的底座尺寸加工基础型钢底座，并进行除锈防腐。将做好的基础型钢底座摆放到预留件上，用水准仪进行操平找正。然后将基础型钢底座、预留铁板、垫铁点焊或膨胀螺栓连接牢固。
②、按图纸顺序摆放高压柜和低压控制柜，成列盘柜就位后，先找正两端的柜，再从柜下至上三分之二高的位置绷上粉线，逐台找正；柜体与基础型钢之间采用螺栓或焊接固定。柜体与柜体之间均用镀锌螺栓连接
（4）、电缆敷设
电控设备安装完毕，接地工程结束后即可进行电缆敷设。在敷设电缆前必须熟悉图纸，检查到货电缆与设计电缆是否一致。同一型号的电缆应先敷设最远的一根。敷设前应用钢尺按实际长度截取。电缆施工中由于电缆型号、数量杂多，所以每根电缆放完后应马上在这根电缆两端标上电缆型号并记录。在电缆敷设时，不能生拉硬拽损坏电缆，电缆弯曲半径应大于电缆直径的10～20倍，并且不能打死弯，不能承受过大的拉力，电缆要排列整齐，减少交叉。电缆敷设的要求有：
1）电缆的型号、规格应按设计要求施工；
2）电缆敷设每根电缆沟上必须固定首末两端，转弯接头两端固定；
3）电缆敷设应整齐，转弯和分支不紊乱，驰度一致，走向清楚；
4）控制电缆与电力电缆分开敷设，如单侧电缆吊沟应在电力电缆下面。
（5）、二次配线
二次配线是设备安装的重要环节，设备多，电缆多，线号多。若接线有误，调试中不但能损坏电气元件，而且给调试工作带来困难，影响工期、施工质量和造成不必要的损失。因此，在二次接线前要进行所有电气元件的内部查线，当电缆头做完后，就及时给电缆芯定号，安装芯线锁口器，标永久编号。线号应随查随校。做到百分百正确。配线应按质量标准要求，排列整齐。固定可靠，美观大方，无损伤。不使所接的端子板受力。
二次接线在端子上要紧固，做鼻子方向要和紧螺丝方向一致，一个端子上不超过两个接头，压线必须有垫片，编号一律对外，字迹工整，不退色
（6）、接地系统安装
①、按接地系统图敷设接地干线，接地干线沿各电缆沟敷设，相互独立。与设备、接地母线或接地端子之间采用铜软线相连，设备、底座与接地干线多点要可靠电气连接。每条接地干线有一点与接地极直接相连，另有一点经接地端子箱与0.000平面预留接地端子相连。
②、接地系统安装完毕后，及时请甲方代表、监理进行验收，并对接地电阻进行测量，做好记录。并将接地电阻摇测值填写在隐蔽检查记录上。
3、变压器安装要求：
（1）、按设计要求进行安装；
（2）、采用的设备和器材均应符合国家现行技术标准规定；
（3）、并应有合格证，设备有铭牌；
（4）、包装及密封性良好；
（5）、开箱检查清点，规格应符合设计要求；
（6）、附备件齐全，产品的技术主体齐全；
（7）、外观检查油漆应无脱落所有附件无锈蚀、无机械损伤，密封良好。
4、高、低压防爆开关安装应符合下列规定：
（1）、位置正确、放置稳固；
（2）、零部件齐全、禁固， 操作机构灵活可靠，闭锁装置可靠，分、合闸指示正确；
（3）、操作部分灵活，分合闸指示正确；
（4）、成列安装时，应排列整齐；
（5）、开关内腔装真空断路器，腔内清洁无杂物，防爆结合面粗糙度符合规定要求；
（6）、断路器在分合两个停止位置时，辅助开关的触头应随之可靠的换接。
（7）、编号醒目，字迹工整；
（8）、高、低压防爆开关电缆接线及接地敷设符合有关要求且整齐美观。
5、电缆敷设要求：
（1）、电缆的型号、规格应按设计要求施工；
（2）、电缆敷设每根电缆沟上必须固定首末两端，转弯接头两端固定；
（3）、电缆敷设应整齐，转弯和分支不紊乱，驰度一致，走向清楚；
（4）、控制电缆与电力电缆分开敷设，如单侧电缆吊沟应在电力电缆下面。
6、接地装置安装要求
（1）、电气装置的接地必须符合设计要求。
（2）、接地体（线）的连接采用搭焊时，其搭接长度必须符合规定。
（3）、接地装置的接地电阻，必须符合设计要求。
（4）、接地体（线）的材质不得使用铝导体作为接地体或接地线。
（5）、接地装置的其他规定应符合《煤矿安全规程》的要求。
三、安装质量标准
1．根据中华人民共和国国家标准《电气装置安装工程高压电气施工及验收标准》GBJ147-90；
2．根据《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；
3．根据《电气装置安装工程母线装置施工及验收规范》GBJ149-90；
4．根据《煤矿机电安装工程质量检验评定标准》
第五章    确保安全施工的技术组织措施
一、安全保证体系
项目经理

安全员
技术员
质检员

作业班组
作业 班组
作业班组

第六章 干式变压器的接线、调试、试运
1、按照供电系统图，将就位的两台干式变压器恢复高、低压的过线，并将拆除高、低压负荷侧连接紧固，连接时注意相序。
2、摇测更换后高压电缆的绝缘电阻值，其相间及对地绝缘电阻值不低于50MΩ。
3、干式变压器更换、接线完毕后，由施工负责人认真仔细检查一遍，确认无误后，再检查高压开关柜的真空断路器、隔离刀闸均处于分闸位置，低压板确在分闸位置后，方可对干式变压器试送电。
第七章 施工技术及安全措施
井下中央变电所安装是一项重要的安装工程项目，每道工序要严格按质量标准施工，充分发挥技术力量，使工程达到优良标准。因工期紧，任务重，为保证施工人员、施工设备的安全，确保工期及工程质量，文明施工、树立企业良好形象，特制定以下措施：
（一）施工技术措施
1、开工项目部要向全体施工人员贯彻施工措施，交代设计的技术要求，达到人人心中有数，且熟悉施工过程，操作方法及质量标准。
2、认真填写施工记录和施工日志，施工日志由值班负责人填写，交接班记录由班长填写。
3、每班都要开班前会，布置当班工作内容和注意事项，坚持交接班制度。
4、所有施工设施、设备、工具，在开工前由安检处、质量部门组织矿区班组共同进行一次详细的检查，未经检查发现有问题的设备、工具不得投入使用。
5、参加施工人员必须服从统一指挥，精力集中，坚守岗位，持证上岗，遵守岗位操作规程，严禁串岗、脱岗、缺岗施工。
6、施工过程中，认真做好防火防盗保安工作，备足量的消防设备，由消防负责人监督检查管理。
7、施工场地在施工期间禁止非工作人员进入，以免发生意外。
8、测量仪器及测量工具如摇表、万用表、水平仪、钢板尺、丁字尺、钢卷尺、水平尺使用经过检验合格的产品，自制测量工具必须经过主管部门严格核准后，方可使用。
9、采用先进的精密仪器及仪表，测量关键部位的几何尺寸或试验
10、有未尽事宜及时补充技术交底卡。
（二）施工安全措施：
1、所有施工人员必须树立“安全第一”的思想，严格执行《煤矿安全规程》规定，切实做安全工作。
2、施工中使用的临时供电，必须使用漏电保护器，线路的敷设整齐美观，并确保其线路在不易被撞击的地方。电板处要放置有效的干粉灭火器和砂箱。
3、起吊各板柜及设备时，设专人指挥，统一信号，，安排专人监护。起吊时有起重吊点的尽量利用其吊点，吊运时，严防损坏设备，且起吊前应将设备内的易拆卸部位及零散小件取出，防止调运过程中坠落。
4、施工中要穿戴好劳保用品，登高或悬空作业时必须偑带经试验合格的安全带，并系在安全可靠处。
5、加强劳动纪律，班前、班中不得喝酒。施工过程中严禁嬉笑打闹，坚守岗位，服从安排，树立文明形象。
6、下井前必须休息好，严禁携带烟草、打火机等下井，严禁穿化纤衣物下井。
7、严格执行岗位责任制，各要害工种必须持证上岗，工作时必须集中精力，认真操作。
8、每个施工人员必须明确各自每天的施工任务，和自己施工地点的应注意安全事项，以便于对不安全和有隐患的地方做到提前有数。
9、烧焊时必须有防火和接渣措施，严格按烧焊报告执行。
10、所有施工人员要严于律己，以身作则，安全无事故的完成本次施工任务。
11、本措施未尽事宜，由项目部根据施工现场实际情况及时给予补充并贯彻执行。
措施编制人：
日期： 年 月 日
变电所基础槽钢安装，接地扁钢安装
交底内容：
一、变电所项基础槽钢安装
各变电所在进行预埋件(主要指设备基础槽钢、基础型钢)安装前，需要对变电所的预留孔洞、预埋件进行复测，包括以下内容：
1.全面复测设备安装处结构层的标高，核对标高是否与图纸相符；
2.测量设备安装处结构层的平整度，是否满足槽钢安装的要求；应保证基础槽钢放在设计图纸规定位置时基础槽钢与结构层表面能充分接触，确保槽钢受力均匀。如果发现结构层的标高与图纸不符或不能满足基础槽钢安装的要求，应向建设单位提交书面的测量数据，协商有关单位解决；
3.当设计的结构层中预埋有预埋件时，基础槽钢安装前需要全面复测预埋件的高度，确保能符合设备安装的要求；当发现预埋件标高高出设计标高时，必须要求土建单位进行处理，最终确保基础槽钢的顶面与室内地面的高度差符合设计图纸的要求；
4.在土建单位的施工过程中，及时核查、复测变电所及其他供电设备房间内预留孔洞的数量、位置,位置不符时及时与土建施工单位联系解决，避免不必要的返工。

操作要领：
①结构层施工配合
各设备的基础槽钢直接焊接在结构层预埋件或采用膨胀螺栓直接固定在变电所房建的结构层上。
②基础槽钢制作
为保证基础槽钢的安装精度，在安装前先根据图纸尺寸在料库内的焊接平台上将基础槽钢焊接成一个整体框架，采用防腐漆处理，再经过整形后运抵施工现场安装。采用此种方法可保证槽钢的水平，减少现场的安装时间，有利于缩短工期。
③施工测量
清理出基础槽钢安装处的结构层表面，按照施工图的要求，全面复测结构层的标高，核对标高是否满足槽钢安装的要求。若有出入应及时提出，提前协调处理解决。
④基础槽钢安装
根据图纸，将各组基础槽钢框架放在结构层的相应位置用水准仪测量各组槽钢高程，调整槽钢至水平；在槽钢下加垫斜铁，在槽钢的腰上焊接固定角钢；当结构层预留有预埋件时，将槽钢直接与预埋件焊接；焊接时注意槽钢不要塌腰和变形，保持槽钢的水平，严格执行技术标准；用膨胀螺栓固定的办法先将槽钢稳定到相应的基础位置上，确定槽钢位置无误后，调整水平后牢固固定在结构层上。
⑤装修层施工配合
设备基础槽钢安装完毕后，土建单位进行装修层施工时仍需派人配合，防止外因使基础槽钢变形及移动。
二、变电所接地扁钢安装
接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：
一、扁钢为其宽度的2 倍(且至少3 个棱边焊接)。
二、圆钢为其直径的6 倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6 倍。
四、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
1、 变电所干线、支线接地扁钢及S型卡子都使用40*5的热镀锌扁钢 。
2、 所内干线接地扁钢沿墙敷设，扁钢底沿距装修层地面500毫米，距墙水平距离20毫米，扁钢通过S型卡子固定在侧墙上，S型卡子用M12*50的膨胀螺栓固定,S型卡子与干线接地扁钢焊接。
3、 干线接地扁钢固定点间距在水平段为1米，在转弯处为300~500毫米。
4、 干线接地扁刚穿墙时应加PVC管保护。
5、 支线扁钢一端连接设备基础槽钢，一端连接干线接地扁钢，连接方式位搭接焊。
6、 扁钢焊接时搭接长度为扁钢宽度的2倍。
7、 支线接地扁钢与基础槽钢的焊接点按照图纸标示的位置。
8、 现场焊接时，焊接部位应进行防腐处理，先刷一遍防锈漆，在刷两边富锌漆。

干线扁钢
支线扁钢
干线扁钢
支线扁钢与干线扁钢搭接示意图
支线扁钢
80

焊接

S型卡子

S型卡子与干线扁钢固定示意图

基础槽钢

干线扁钢直线搭接示意图
80

(3)质量控制点：
①当设备有特殊要求时，基础槽钢标高应符合设计的相应要求。
②槽钢与固定角钢间应焊接牢固。
③基础槽钢安装的允许偏差，见表4-4-1。
　　　　　　　　　　　　　　　　　　　表4-4-1
序号
项目
允许偏差(mm)
1
不直度
每m
＜1
全长
＜5
2
水平度
每m
＜1
全长
＜5
3
位置误差及不平行度
全长
＜5

④槽钢的图纸尺寸因土建的施工和电器图纸误差较大，此时应保证两设备的槽钢间的尺寸，忽略对墙的尺寸误差，因为两设备间可能有电器连接如400V柜间有母线桥，如果槽钢间尺寸发生1厘米误差，将造成母线桥无法安装，或母线搭接不上。再如10KV柜间也有母线桥。还应注意电缆孔洞与槽钢的设备配合是否相符，所以在槽钢安装前要把所有的图纸看清，仔细检查比较后再施工。
