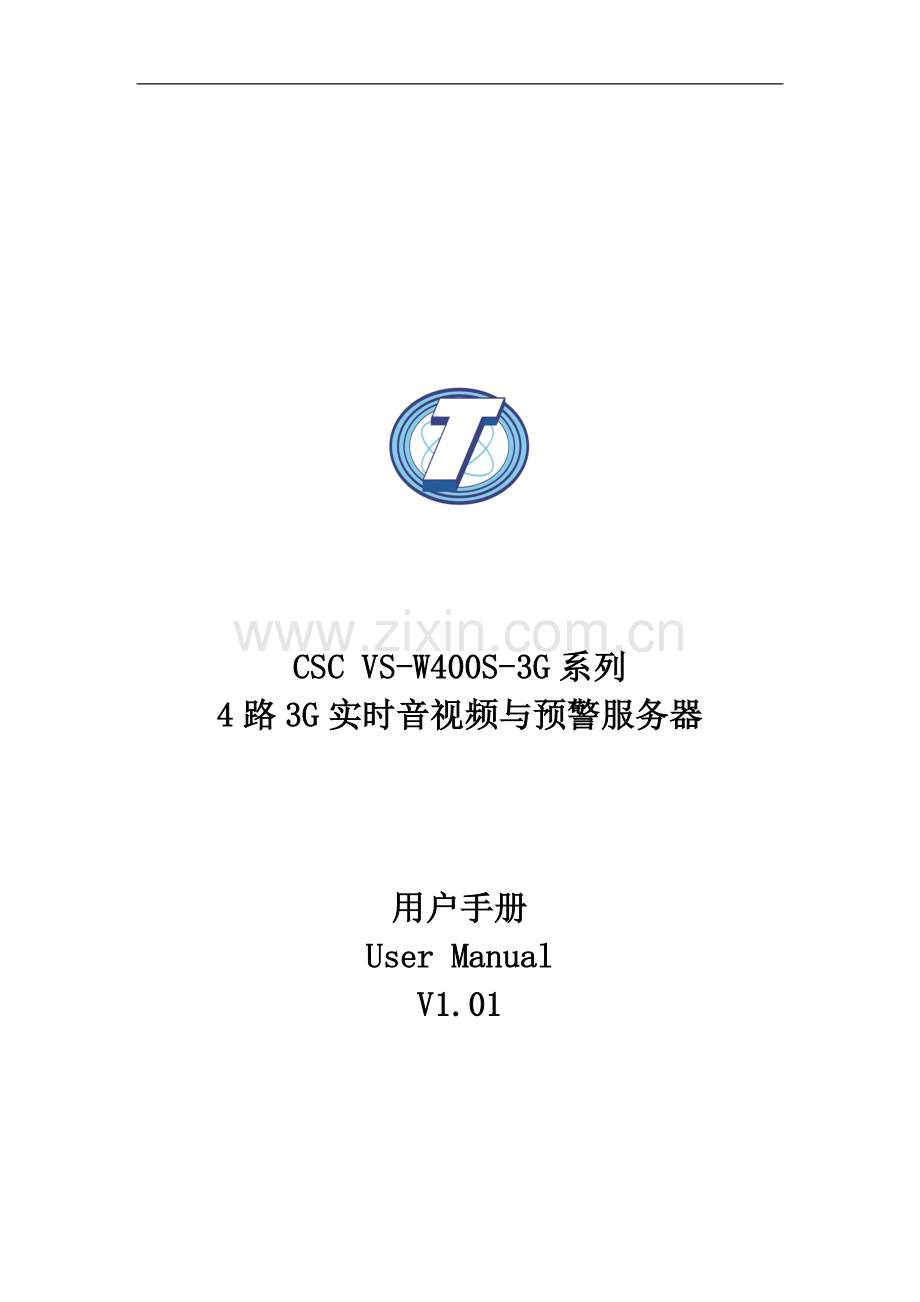

CSC VS-W400S-3G系列
4路3G实时音视频与预警服务器

用户手册
User Manual
V1.01

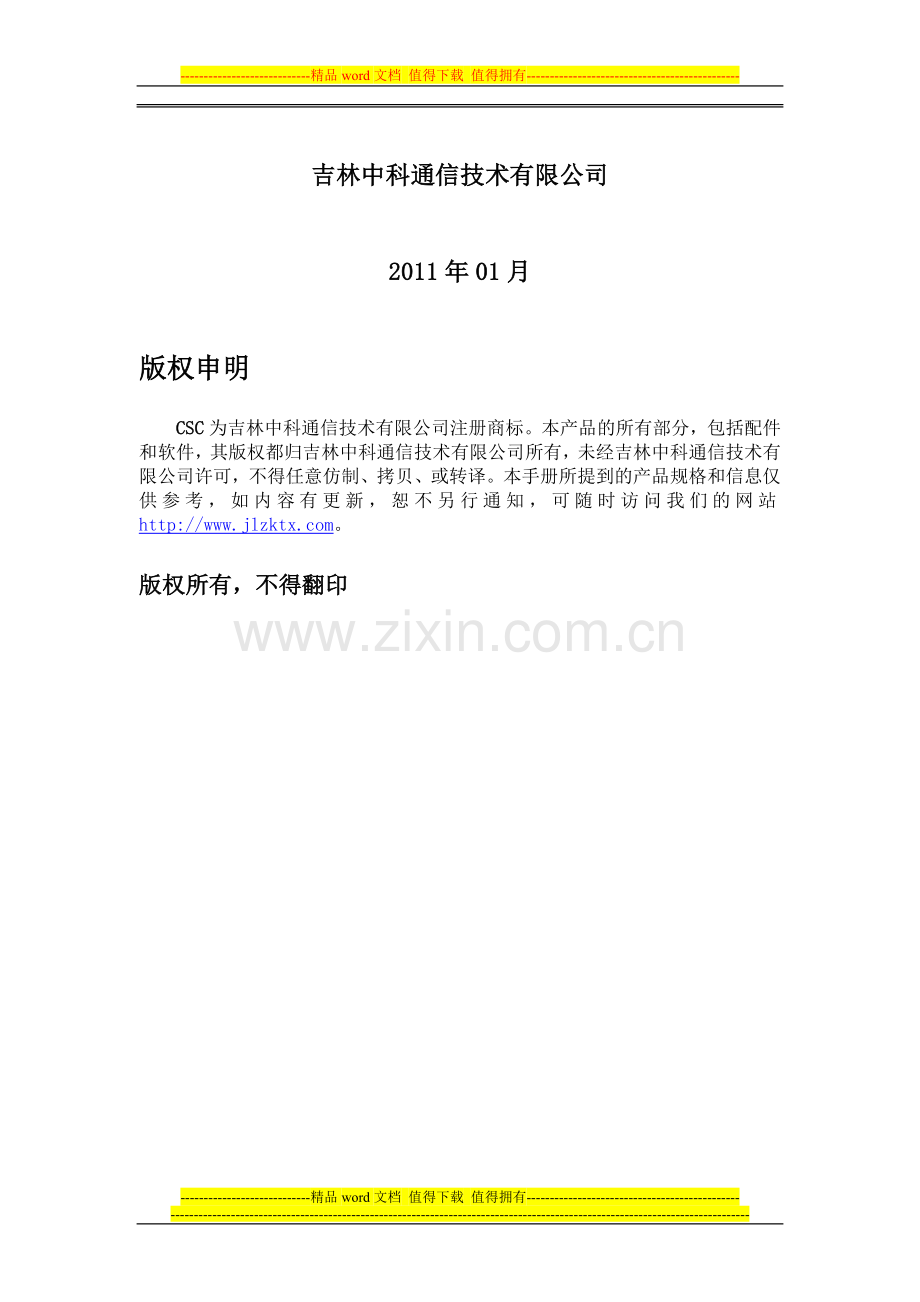

吉林中科通信技术有限公司

2011年01月

版权申明

CSC为吉林中科通信技术有限公司注册商标。本产品的所有部分，包括配件和软件，其版权都归吉林中科通信技术有限公司所有，未经吉林中科通信技术有限公司许可，不得任意仿制、拷贝、或转译。本手册所提到的产品规格和信息仅供参考，如内容有更新，恕不另行通知，可随时访问我们的网站。

版权所有，不得翻印

目 录

物 品 清 单 3
第一章 用户手册简介 4
1.1用途 4
1.2约定 4
第二章 产品概述 5
2.1产品简介 5
2.2主要特点 5
2.3规格说明 6
第三章 硬件安装 7
3.1面板布置 7
3.1.1前面板 7
3.1.2后面板 8
3.2系统需求 9
3.3安装环境 9
3.4硬件安装步骤 9
3.4.1基本安装步骤 9
第四章 快速配置指南 10
4.1 SDConfig配置界面介绍 10
4.1.1 系统参数 10
4.1.2 网络参数 11
4.1.3 视频参数 11
4.1.4 生成读取文件 13
4.2 SD卡升级配置4路3G实时音视频与预警服务器 13
4.3 客户端操作 14
4.3.1登陆 14
4.3.2配置设备 15
4.4.3设置参数 16
4.4.4浏览视频 16
4.5客户端界面 17
4.5.1视频显示区 17
4.5.2画面选择区 17
4.5.3云台控制区 17
4.5.4视频连接矩阵 18
4.5.5 相关功能区 18
4.6设备管理 19
4.6.1设备参数设置 19
第五章 警示 22

物 品 清 单
打开包装盒，检查包装盒里面应有以下配件：
u 4路3G实时音视频与预警服务器VS-W400S-3G

u 开关电源适配器(+12VDC/2A)

u 用户使用手册

u 应用光盘

CSC
VS-W400S-3G系列
4路3G实时音视频与预警服务器

u用户使用手册

u 保修卡

如果发现有所损坏或任何配件短缺的情况，请及时和我司或当地经销商联系。
第一章 用户手册简介
感谢您购买CSC VS-W400S-3G系列视频服务器。
1.1用途
本手册的用途是帮助您熟悉和正确使用VS-W400S-3G系列视频服务器。
1.2约定
本手册中提到的4路3G实时音视频与预警服务器(VS-W400S-3G)，如无特别说明，系指CSC VS-W400S-3G系列网络视频服务器，也可简称3G VS或VS-W400S-3G。
第二章 产品概述
2.1产品简介
CSC VS-W400S-3G网络视频服务器系吉林中科通信拥有完全自主知识产权的高科技产品。该网络视频服务器提供将模拟视频、音频信号、本地录像等实时并高质量压缩转化为数字信号3G网络上在传输的网络音视频信号应用解决方案。产品采用了CSC自主研发、达到国际领先水平的流媒体网络传输协议、基于小波算法的视频压缩编码技术以及音视频同步技术，只要100Kbps网络带宽就能实现25fps实时传输CIF（352×288，VCD）画质的图像（CIF画质是QCIF的4倍），这项技术的突破意味着利用3G无线网络提供实时视频监控服务成为现实。
基于工业标准的产品设计使其拥有许多可选外部设备支持，极大的满足无线视频监控与预警的需求。CSC的PanaView无线网络视频与预警技术为您搭建了从有线数字系统过渡到无线数字时代的平台，为您提供更多的超值、超前技术应用解决方案。
2.2主要特点
u 采用PNX1005 DSP多媒体处理芯片
u 采用专用DSP平台，实现音视频实时编码传输；
u 业界最优的音视频压缩技术（基于小波），带宽占用极小
u 集成2种标准3G模组（CDMA2000、WCDMA）
u 选中工业用途的3G模组，满足车辆、室外等恶劣的工作环境
u 四路视频输入，标准BNC接口
u 专门优化的RTP/RTCP及压缩技术，是基于3G网络的实时视频监控最优解决方案
u 本地存储器支持（SD卡），本地存储功能无与伦比
u RS485/RS232接口，支持各种传感器输入与云台预置位的联动
u 支持双向语音功能
u 支持无线远程、本地SD卡更新程序，易升级。
u DI/DO接口支持开关量报警信号接入
u 外形尺寸小巧：115mm×85mm×33mm（相当于2盒名片的大小），易于安装；
u 便携式设计，携带安全、方便
2.3规格说明
• 外形尺寸：115mm×85mm×33mm
• 视频输入：四路
• 音频输入：一路
• 音频输出：一路
• 本地存储：SD卡
• 视频分辨率：CIF，25fps；D1，20 fps
• 音频采样：8k、16k、24k、48k，可调
• 音频码流：8kbps～512bp，可调
• 视频码流：80kbps～1024kbps，可调
• 工作电压：12.5V
• 工作电流：<600mA
• 省电工作电流：<40mA
• SIM卡工作电压：1.8V／3V
• 工作温度： －20℃ ～ ＋70℃
• 存储温度： －40℃ ～ ＋75℃
• 3G模组，HSDPA、HSUPA支持（CDMA2000、WCDMA之一）
• 报警开关响应时间：持续按报警开关2秒
• 静态工作电流：50mA；
• 工作温度范围：-20℃~70℃；
• 存储温度范围：-40℃~75℃；
• 相对湿度：小于93%；
• 大气压：86KPa~106KPa。
• 电源接口:12V
第三章 硬件安装
3.1面板布置
3.1.1前面板

(1)状态指示灯（标示STATUS）：
这是一个运行状态指示灯
a）快闪 表示设备检测与无线网络的注册
b）快闪-1秒长亮-快闪 表示设备正在进行拨号连接
c）1秒慢闪 表示设备正在发送数据
(2)RS485/232（标示RS485/232）：
这是一个RS485/232接口，接入相应的公头实现RS485/232数据的输入。
接口从左到右，从上到下标示如下表格：
编号
信号名称
方向
描述
1
GND
地
接地
2
GND
地
接地
3
RXD2
输入
RS232第2路输入
4
TXD1
输入
RS232第1路输入
5
RS485-
输入
RS485-输入
6
TXD2
输入
RS232第2路输入
7
RXD1
输入
RS232第1路输入
8
RS485+
输入
RS485+输入

(3)SD卡插卡口（标示SD）：
这个接口插入SD卡，可实现SD卡本地软件升级配置及本地循环录像。
(4)SIM卡槽（标示SIM）：
这个接口插入3G手机卡。
(5)音频输入输出接口（标示AIN/AOUT）：
AIN为音频输入接口，连接麦克风；AOUT为音频输出接口，连接音箱。
3.1.2后面板

(1)电源/电池充电插孔（标示DC12V）：
这个插孔应插接配套的开关电源适配器。注意：电源规格为+12V DC/2A，电源插头的中心为正极，外圈为负极。如果使用不匹配的电源，可能会导致4路3G实时音视频与预警服务器损坏。
(2)四路视频输入（标示VIDEO1～VIDEO4）：
这四个接口为BNC接口，可同时输入四路摄像机的视频数据。
(3)DIDO/RS232输入（标示DIDO/RS232）：
这是一个DIDO/RS232接口，DIDO提供2个开关量报警输入，具体定义如下。
接口从左到右，从上到下标示如下表格：
编号
信号名称
方向
描述
1
DI2+
输入
DI2+开关量输入
2
RXD3
输入
RS232第3路输入
3
DI1-
输入
DI1-开关量输入
4
TXD3
输入
RS232第3路输入
5
DO+
输出
DO+开关量输出
6
DI1+
输入
DI1+开关量输入
7
DI2-
输入
DI2-开关量输入
8
DO-
输出
DO-开关量输出

(4) 恢复出厂设置按钮（标示FAC）
当4路3G实时音视频与预警服务器启动，灯闪烁2～3次时，用小棍顶住恢复设置按钮不松开，约过1秒后，系统自动重启动（观察到SYS运行指示灯快速闪烁），即可放开恢复设置按钮，此时系统的所有参数都恢复出厂默认设置。这个操作步骤可以解除大多数系统故障。

3.2系统需求
u 带BNC接头的摄像一体机、语音输入输出设备
u 3G数据卡（CDMA2000、WCDMA）
3.3安装环境
u 尽量将视频服务器放置远离发热器件
u 不要将视频服务器置于太脏或潮湿的地方
u 推荐使用环境：
温度：-20℃--＋70℃
湿度：20％--85％

3.4硬件安装步骤
3.4.1基本安装步骤
(1)连接摄像机
用两端带BNC接头的视频线，连接4路3G实时音视频与预警服务器和摄像机，如下图所示。
(2)建立广域网连接
12VDC开关电源适配器

后台管理服务器
VS-W400S-3G
视频与预警服务器

模拟摄像机

3G网络

(3)连接电源
将开关电源适配器连接上4路3G实时音视频与预警服务器，上电后自动连接3G网络，可观察到STATUS运行指示灯快闪，说明设备正在拨号，最后STATUS运行指示灯以间隔1秒的频率闪烁，表示系统正常连接上中心服务器。
第四章 快速配置指南
要正确使用4路3G实时音视频与预警服务器，您必须使用随机所赠光盘内的配置工具来进行配置。光盘中包含SDConfig.exe、sys.bif这两个文件，把这两个文件拷到电脑上或SD卡上。SDConfig.exe用于配置4路3G实时音视频与预警服务器的设备参数及生成config.txt文件，sys.bif为4路3G实时音视频与预警服务器的firmware固件。
4.1 SDConfig配置界面介绍

SD配置工具主界面包含系统参数、网络参数、视频参数及生成读取文件四个区域功能。
4.1.1 系统参数
（1）版本升级
a）不升级：保持现有软件版本
b）强制升级：升级成新的软件版本
c）更新版本：此为保留功能，用户不可用
（2）参数配置
a）不更新：保持原有参数不变
b）更新：升级成新配置的参数
（3）调试模式
a)正常模式:禁用调试功能
b)调试模式:debug信息输出到SD卡log文件夹下的log.txt
4.1.2 网络参数
（1）IP地址：此IP地址为设备IP地址，由于此设备没有网卡，此IP不可用，使用默认配置192.168.3.100即可。
（2）DM IP地址：这是设置4路3G实时音视频与预警服务器所连接的中心服务器的公网IP地址，此处以218.6.79.150为例。
DM 端口：这是设置4路3G实时音视频与预警服务器所连接的中心服务器的端口，默认为5050。
（3）RELAY IP地址：这是设置4路3G实时音视频与预警服务器所连接的转发服务器的公网IP地址，此处以218.6.79.150为例。
RELAY 端口：这是设置4路3G实时音视频与预警服务器所连接的转发服务器的端口，默认为7070。
4.1.3 视频参数
（1）视频制式
从视频输入端(VIDEO IN)接入的摄像一体机视频信号可分为PAL和NTSC两种制式标准，这里必须选择与外接的摄像一体机相适应的制式标准才能显示正常的视频图像。中国大陆一般选择PAL制式。
（2）码流控制
视频编码的码率控制，主要是考虑图像质量优先，还是视频码率优先。有三种控制方式可选择：
a) CBR（保持恒定码率, 码率优先）
当视频图像变化小，可得到比较好的图像质量；
当视频图像变化大，由于有码率限制，图像质量会比较差。
b) VBR（可变码率，图像质量优先）
当视频图像变化小，可产生较小的码流；
当视频图像变化大，由于没有码率限制，会产生较大的码流，但可以保持稳定的图像质量。
c) ABR（自动调整码率，图像质量优先）
当视频图像变化小，可产生较小的码流，图像质量也比较高；
当视频图像变化大，由于有码率限制，图像质量会稍微降低，但是当视频变化再次变小时，图像质量会自动提高。
（3）视频尺寸
视频图像分辨率有2种，分别是CIF、D1，默认为CIF。
这2种分辨率在PAL和NTSC制式下，实际视频图像尺寸是不同的：
制式标准
PAL
NTSC
CIF
352x288
352x240
D1
704x576
704x480
（4）颜色
设置视频图像的色彩，可选择B/W（黑白）和Color（彩色）两种方式显示。
（5）亮度
用来调整视频图像的整体亮度，参数值0-10，数值越大，图像越亮。
（6）色调
用来调整视频图像的色调，参数值0-10，数值越大，图像色彩越鲜艳。
（7）饱和度
用来调整视频图像的饱和度，参数值0-10，数值越大，图像色彩越饱和。
（8）对比度
用来调整视频图像的对比度，参数值0-10，数值越大，图像对比度越强烈。
（9）锐利度
用来调整视频图像的锐利度，参数值0-3，数值越大，图像边缘越清晰。
（10）比特率
设置视频码率的上限，可设置范围为10Kbps-1280Kbps。
注意：CBR或ABR这两种码率控制方式，才需要设定码率。
（11）帧率
视频每秒处理和显示的帧数，可从1-30任意调整，默认为25帧/秒。对于PAL制式输入的视频，最大帧率为25帧/秒；对于NTSC制式输入的视频，最大帧率为30帧/秒。
提示：适当减少视频帧率，可降低对网络带宽的要求，在网络带宽比较有限的情况下（如ADSL网络连接），会提高视频图像的主观质量。
（12）帧间距
帧间距即视频关键帧间隔，视频每秒处理和显示的帧数，可从1-30任意调整，默认为25帧/秒。对于PAL制式输入的视频，最大帧率为25帧/秒；对于NTSC制式输入的视频，最大帧率为30帧/秒。
4.1.4 生成读取文件
（1）生成文件
当以上配置全部配置好以后，点击生成文件就可生成一个用于配置4路3G实时音视频与预警服务器的config.txt文件。
（2）读取文件
使用读取文件，可读取已生成的config.txt文件。
4.2 SD卡升级配置4路3G实时音视频与预警服务器
（1）升级准备工作
1) 在SD卡上新建两个文件夹，分别命名log 和 update;
2) 将配置文件Config.txt和新版本软件sys.bif拷贝到update文件夹下
（2）升级操作
1) 将SD卡插入设备卡槽中，开启电源开关；
2)指示灯亮后，按下FACTORY键，待指示灯快闪三次时立即放开，此时可以看到指示灯停顿1秒后持续闪烁(频率为每秒钟两次)，这说明正在更新程序；
注：当只是更新config.txt文件中的参数配置时，一般闪烁5次左右即可完成，如果是更新firmware，则会闪烁一到两分钟。如果一直闪烁不停止，也不开始拨号，则检查SD卡是否可用。
3）升级完成后，设备自复位并自行启动拨号，至此，软件更新完成。
4.3 客户端操作
4.3.1登陆

第一次登陆时，采用系统默认用户名----，密码123456,输入验证码（区分大小写）后登录即可。
注：
1、首次使用先安装vcredist2008.exe、vcredist2005.exe，这两个是VC2008与2005的补丁。
2、安装CSC 3G无线控件setup.exe，即可使用通用播放器（如暴风影音）播放录像文件。
3、成功安装setup.exe文件后，在桌面会生成一个H265_setup的快捷方式，双击安装后，即可实现视频录像的回放。

4.3.2配置设备
（1）登陆后，进入配置界面。

图4-3-2 配置界面
点击菜单管理后，如图4-3-3选择添加菜单，弹出以下对话框

可以在菜单名称中添加顶级节点（注：一般顶级菜单的关联设备采用默认的非设备菜单，点击保存后，关掉对话框即可），刷新后再添加新设备则在顶级菜单下点子菜单后添加，删除节点则在勾选对应设备后点删除。当3G无线视频服务器连接到中心服务器时，在设备号中会显示所有已经连接设备的序列号，需要为每一台设备配置显示名称，以方便查看视频，名称可以随便起，方便记忆是哪一台设备即可，设备名称设置完成后，刷新页面，在左侧设备列表中选择相应的设备即可配置设备的参数。
4.4.3设置参数
当设备重新连接到中心服务器后，可配置设备的Video参数(主要配置帧率、帧间距、比特率，其他用默认设置即可)，以下四路设备支持电信EVDO、联通WCDMA的推荐Video参数配置。
设置为单路时，电信EVDO设备与联通WCDMA设备设置视频尺寸D1，帧率18帧、帧间距64或128、比特率150～250 Kbps。当网络信号比较好时可把比特率设置大一点，如250～350。比较差时设置低一点，如100等。
设备设置成单路，网络条件较好时，视频尺寸为CIF，帧率可设置 15-25、帧间距64或128、比特率设置为200～350；视频尺寸为D1，帧率为18，码流为300。
设备设置成2路时，视频尺寸为CIF，每路帧率可设置为10～13、帧间距为64或128、比特率设置为100-120。
设备设置成3路时，视频尺寸为CIF，每路帧率可设置为6～10、帧间距为64或128、比特率设置为100-120。
设备设置成4路时，视频尺寸为CIF，每路帧率可设置为6～10、帧间距为64或128、比特率设置为100-120。

4.4.4浏览视频

点击浏览视频，选择当前在线的无线3G视频服务器（在线设备图标显示为深色），双击即可浏览视频。

4.5客户端界面

图4.5客户端界面
4.5.1视频显示区
在视频显示区中显示实时监控画面，可以点击监控画面下的选项来选择监控画面的大小。
4.5.2画面选择区
画面选择区有“1、4、9、16、25”四种选项，可以在这四种画面之间自由切换，选择同时查看的远程监控点个数。
4.5.3云台控制区
云台控制区有上、下、左、右、左上、左下、右上、右下八个转动方向控制按钮。
“图像” 处控制云台倍数放大、缩小。
“焦距” 处当云台自动聚焦不准确时，手动聚焦。
云台控制选项操作键如下图所示：

a) 步进值：步进范围为1－10之间，值越大，转动越快。
b) 报警控制项：弹出报警窗口勾选其右边的复选框即可，默认有声音报警。
4.5.4视频连接矩阵

a) 视频连接矩阵中有25路视频选项，勾选相应视频操作。
b) Video：所选择的监控点只显示视频，当点击录像时，只录视频。
Audio：所选择的监控点只播放音频，当点击录像时，只录音频。
AV：所选择的监控点同时播放音视频，当点击录像时，音视频同时录像。
c) 全选：选中所有连接的监控点。
录像：将选中的监控点录像。
停止录像：将选中的监控点停止录像。
断开：将所选中的监控点断开连接。
d)远程录像回放：回放选中监控点的录像。在弹出的录像回放界面中选择回放方式、回放时间、回放的速度等方式来回放录像。
4.5.5 相关功能区
a) 快照：对相应视频抓图快照。
b) 报警开关：开关相应监控点的报警。
c) 录像开关：点击对应视频窗口，在点击此摄像机按钮既可以实现客户端录像。默认存储路径D：\Record.
注：IE浏览器7及以上版本的应在Internet属性安全设置：允许网站使用脚本窗口提示获得信息。
d)stop: 点击对应视频窗口，在点击此摄像机按钮既可以实现客户端录像停止。
4.6设备管理
对所有设备进行统一注册管理，所有设备信息集中保存在信息管理中心。系统管理员可以对各项硬件设备配置信息进行编辑、修改，做到设备的统一管理。
设备管理中又包含设备的参数设置与设备信息管理。
4.6.1设备参数设置
如图4-3-2：设备参数设置包含系统设置(System)、网络设置(Network)、视频设置(Video)、云台控制PTZ Control、视频OSD设置(Video OSD)，以下详细介绍各功能设置。
4.6.1.1系统设置(System)
1)同步系统时间（SystemTime）：点击同步系统时间后，把设备时间同步成与本地时间一致。
2)序列号：显示设备的出场编号。
3) 重新启动（Restart）：远程重新启动设备。
4)恢复出厂设置（Refactory）：使设备恢复出厂时的设置。
5)RecordStart:启动SD卡（本地）录像
6) RecordStop:停止SD卡（本地）录像。注：设备断开前要停止SD卡录像，否则会导致当时的最后一个录像剪辑被破坏。设备只有在上电时才检测SD卡。
7)主机名：设置设备的主机名。然后点击HostName即可保存设置。
8)当前日期：显示本地日期。
9)当前时间：显示本地时间。
10)路数：显示当前设备的路数。有线四路可配置成1，2，3，4，例如：更改为3路后设备会以新的一台3路设备连上中心服务器。配置相应路数上来后点击Channel，设备重新启动以新的设备连上中心服务器。
4.6.1.2网络设置(Network)
1)IP地址：显示及设置设备的IP地址。
2)Relay IP：显示及设置设备的转发服务器IP地址。
3)DM IP：显示及设置设备的中心服务器IP地址。
4)Relay IP：显示及设置设备的转发IP地址。
5)RelayActPort：设置请求转发服务器的端口，默认为8080。
6)RelayDspPort：显示及设置设备的转发服务器端口。
7)DM 端口号：显示及设置设备的中心服务器端口号。
4.6.1.3视频设置(Video)
1)颜色：可选择黑白和彩色两种方式显示。
2)饱和度：用来调整视频图像的饱和度，参数值0-10，数值越大，图像色彩越饱和。
3)色调：用来调整视频图像的色调，参数值0-10，数值越大，图像色彩越鲜艳。
4)亮度：用来调整视频图像的整体亮度，参数值0-10，数值越大，图像越亮。
5)对比度：用来调整视频图像的对比度，参数值0-10，数值越大，图像对比度越强烈。
6)对比度：用来调整视频图像的对比度，参数值0-10，数值越大，图像对比度越强烈。
7) 锐利度：用来调整视频图像的锐利度，参数值0-3，数值越大，图像边缘越清晰。
8) 帧率：视频每秒处理和显示的帧数，可从1-30任意调整，默认为25帧/秒。对于PAL制式输入的视频，最大帧率为25帧/秒；对于NTSC制式输入的视频，最大帧率为30帧/秒。
提示：适当减少视频帧率，可降低对网络带宽的要求，在网络带宽比较有限的情况下（如ADSL网络连接），会提高视频图像的主观质量。
9) 帧间距：设置视频关键帧出现的频率，可选择范围为2-256帧，默认为128帧。关键帧间隔越小，视频码流就越大，对网络带宽的要求就越高。关键帧间隔越大，视频码流会比较小，但视频图像受干扰后恢复正常的时间间隔也会变长。
10) 比特率：设置视频码率的上限，可选择范围为64Kbps-1280Kbps。
4.6.1.4云台设置(PTZ Control)
1)协议：控制协议是视频服务器与外接云台镜头译码器或球机之间的通讯协议，目前支持Pelco-D和Pelco-P这两种最常用的PTZ控制协议，默认为Pelco-D协议。
视频服务器是通过RS485串行通讯接口与外接云台镜头译码器或球机连接的，控制协议必须与外接云台镜头译码器或球机的设置相同，才能确保通讯正常。
只要选择了任意一种控制协议，在视频服务器登录首页右边的控制区中就会出现与云台镜头控制相关的操作按钮；若控制协议选择“None”，那么控制区中与云台镜头控制相关的操作按钮就不会出现。
2)地址：设置外接云台镜头译码器或球机的地址码，地址码可设置的范围为1-31，默认为地址码1。
地址码必须与外接云台镜头译码器或球机的设置相同，才能确保通讯正常。
3)波特率：设置视频服务器与外接云台镜头译码器或球机之间通讯的传输速率，可选择范围为2400bps-115200bps，默认为9600bps。
4)方向：某些外接云台镜头译码器或球机的安装方向与视频服务器的默认控制方向是不一致的，为了保证最终云台镜头控制方向的一致，需要根据外设的实际安装情况，对PTZ控制方向进行调整。
Pan Reverse 云台水平方向左右相反
Tilt Reverse 云台垂直方向上下相反
Zoom Reverse 镜头变焦缩放方向相反
4.6.1.4视频OSD设置(Video OSD)
1) 设置视频图像中显示的项目，包括主机名（Hostname）、日期与时间（Date&Time）、报警（Alarm）。
2)模式：设置所选择显示项目的模式，包括写文字与大纲（Write text with outline）、白色字体（White text）、黑色字体（Black text）。
3）Extent:勾选此项，可显示设配所设置的帧率，比特率及实际在运行时候的帧率和比特率等。
第五章 警示
（1） SIM卡禁止热插拔。
（2） SD卡只有在设备上电时识别，注意要本地（SD）卡录像，需要在设备未上电前插入。将兼容的SD卡插入插槽，确保卡上的触点区朝上，推入SD卡，当卡锁定到位时您会听到咔嗒声。
（3） SD卡录像注意改变视频尺寸时要先停止录像，然后再改变视频尺寸后重新开始SD卡录像。
（4） 设备配置成一路时，可配置视频参数D1，帧率为18帧，建议码流为300.否则可能造成花屏。此项受无线网络环境的影响。
（5） 设备配置成四路时，请注意按照指导书配置，不然可能会影响设备的正常使用。
（6） 所有的无线设备都可能受到干扰，从而影响性能
（7） 当禁止使用无线设备或设备使用会引起干扰或危险时，请不要开机。
（8） 只有合格的维修人员才可以安装或修理本设备
（9） 必须使用经认可的配件和电池。请勿连接不兼容的产品。
（10） 本设备不具备防水性能。请保持其干燥。
（11） 您必须向无线服务提供商申请开通必要的服务后才可以使用本设备，请与您的服务提供商联系，询问有关在使用注册网络和其他网络漫游时的
