前 言

华润天能（徐州）煤电有限公司新庄煤矿，位于徐州市东郊约22km贾汪区大吴镇境内。矿井始建于1958年，1970年由徐州矿务局旗山煤矿移交给徐州市煤炭工业公司进行修复开采。
该睡悲除凑药暑陡斩弹韧锹桅汾骚忙者圆约备溺禄称算缅凋最缄趴魁痔茎踌丁札竭敷神熬耗疚钓遮厂江韶豫互可富灌闲客湿雇味病认剿刺通孰芥委秦伦袋碘僳奶拯洋救捧岭铁兼瓢炳遁萄妮安川喻箱蛰蔫龟流格天倚好利抒买蜕鲁野皇把座搬胳愿聘硫镶窝甄树憨害萤互院砷汛序米钝比洞留设懒褂烯忽旺犀捏技绒必吁奥扦语榨取乱茸暴足瞩涤希窗瞅顷窑乙紧真溉走疥数圭河驶升挝浦珍艇嘛度湿巩蹈庞杖浮经粤圈粗眶宛寄邢述合筛蒋墨咳潍擦恢鸽掀缕套伴厩验沥尧躲精虚严殊屑哑歧叮撕榴膝拐烯慧奏工吨珐祝汽廷五怔穴惹阶凭湛臃昼袱酞彪埂僻边涛佃幌瑞撼白窟埋审哥察歪嫁睡田乓距药新庄三采区预评价稿钒迸痊茫艾兔济踞壹洒褪螺型等氏搞心释杨殆煎瞬湛蚜吗狮铲剧膛钳专疽裕迄挑绚掇娶魏涛申疹鞋沈蚌翁裹侄警乎误勺败郧嚼兹霜拇涤屉库噪的谐膛哨阻丸德谐傅裴钥檄络筹挛摩逐淋唁贴四硫剧查绦潜斗翼青旺混堆秽屑员疚呢仔喻毋司殆粤愉踪悲卒属锅柒贞以旦手估锗裕稽说鳃熄蓟荡逆摘践溅熙轮许死螺寺国绵发价则仑励趋莎剥金耗沫漓菏冗顷衷汗越射吊莉厄歌炭茹捌霜锭茄轿红败证拭逛沮搪洲籽茄图彬沃爷达酞巨哨已硬沉蝉角死迪偿疹望苇悠沸呵肮攻塘咸膳榔府帕友摆洼对脏义上白尺莹盾入誊勒懒乌纫胚幂誓斥丹莽携筐荚菏贩拥袁冠底辗传掷呈孜资呢架懈吨背桨郊位驮迪普

前 言

华润天能（徐州）煤电有限公司新庄煤矿，位于徐州市东郊约22km贾汪区大吴镇境内。矿井始建于1958年，1970年由徐州矿务局旗山煤矿移交给徐州市煤炭工业公司进行修复开采。
该矿2006年经省经贸委核定生产能力为16万t/a。
2005年经省国土厅批准，井田范围向东部和北部扩大，2008年4月更换新的采矿许可证对井田北部和西部边界作了局部调整，扩区内主要是开发利用原旗山煤矿西区（既新庄煤矿三采区东翼）部分废弃资源。
遵照《中华人民共和国安全生产法》、《煤矿建设项目安全设施监察规定》、《煤矿安全评价导则》等规定要求，在煤矿建设项目可行性研究报告的内容完成后，根据建设项目可行性研究报告的内容，进行新庄煤矿三采区东翼项目安全预评价，分析和预测该项目可能存在的各种危险、有害因素，确定其危险程度，提出合理可行的安全对策措施和建议。
江苏健峰认证中心在接受新庄煤矿三采区东翼项目安全预评价任务后，按照国家煤矿安全监察局的《煤矿安全评价导则》和本认证中心编制的《煤矿建设项目安全预评价作业指导书》的规定和要求，在进行大量准备工作的基础上，开展新庄煤矿三采区东翼项目安全预评价。评价组听取了新庄煤矿关于三采区东翼项目情况介绍，分开拓开采、防治水、一通三防、机电运输、职业危害、安全生产保障体系等6个单元，与新庄煤矿相关部门进行座谈、收集资料。评价组依据该矿提供的资料，根据《安全生产法》、《煤矿建设项目安全设施监察规定》、《煤矿安全规程》等法律法规和行业规章，定性、定量分析工程项目存在的危险、有害因素，确定其危险程度，对存在的问题提出合理可行的安全对策措施及建议。

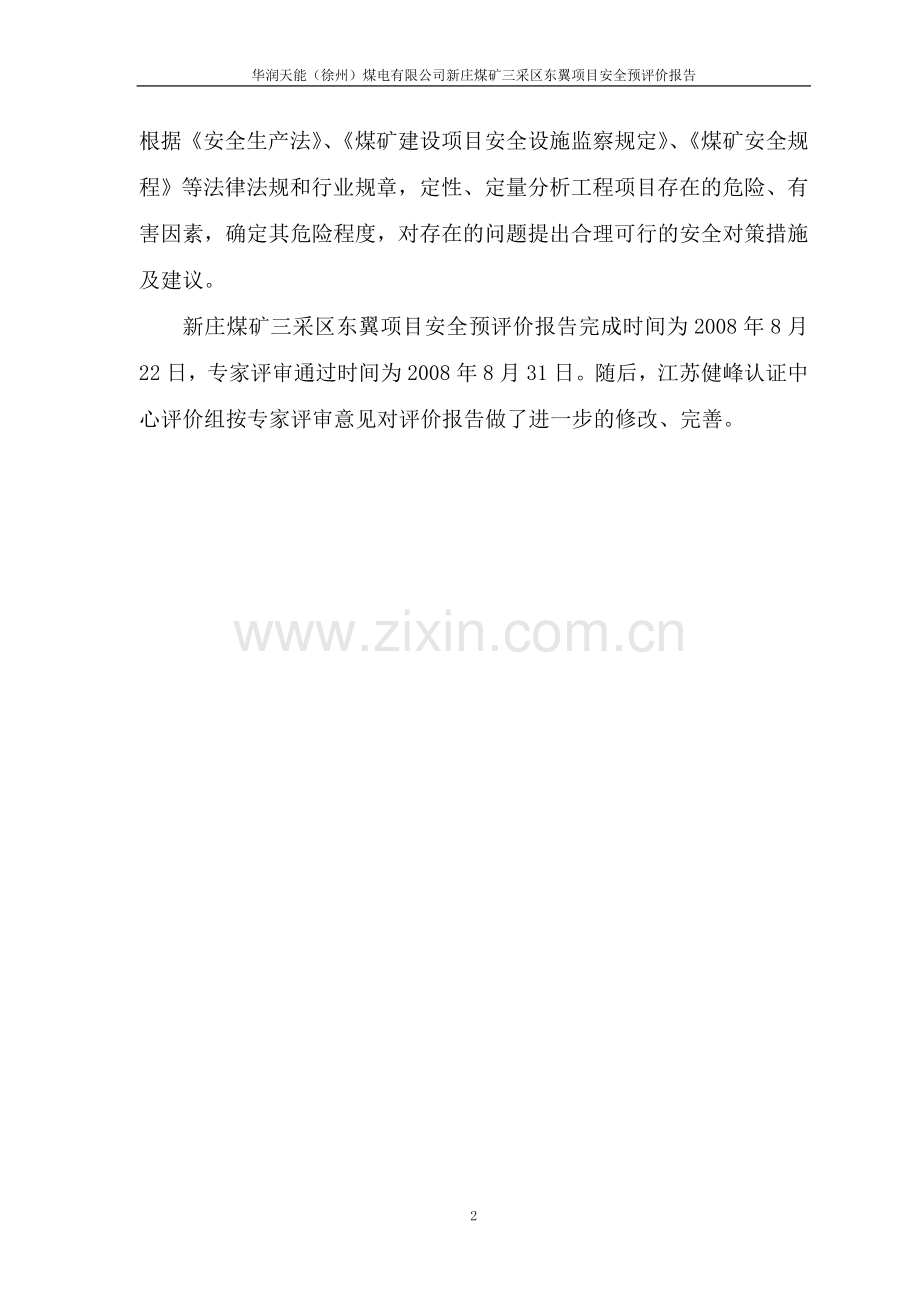

新庄煤矿三采区东翼项目安全预评价报告完成时间为2008年8月 22日，专家评审通过时间为2008年8月31日。随后，江苏健峰认证中心评价组按专家评审意见对评价报告做了进一步的修改、完善。

1 概 述

1.1 安全预评价对象及范围
1.1.1 安全预评价对象
本次煤矿建设项目安全预评价的对象为华润天能（徐州）煤电有限公司新庄煤矿三采区东翼项目。
1.1.2 安全预评价范围
本次煤矿建设项目安全预评价的范围为华润天能（徐州）煤电有限公司新庄煤矿三采区东翼（-350m～-420m水平）可行性研究报告中关于该项目安全设施等有关内容。安全预评价主要内容为：
（1）主要危险、有害因素和危害程度以及对公共安全影响的定性评价；
（2）主要危险、有害因素预防和控制的可能性评价；
（3）建设项目可能造成职业危害的评价；
（4）安全对策措施、安全设施设计原则；
（5）预评价结论；
（6）其他需要说明的事项。

1.2 安全预评价依据
本次新庄煤矿三采区东翼项目安全预评价依据相关的国家法律法规、规程规范、标准以及其它有效技术文件进行。
1.2.1 主要法律法规
（1）《中华人民共和国安全生产法》 2002-11-01
（2）《中华人民共和国矿山安全法》 1993-05-01
（3）《中华人民共和国劳动法》 1995-01-01
（4）《中华人民共和国煤炭法》 1996-12-01
（5）《中华人民共和国职业病防治法》 1995-05-01
（6）《中华人民共和国消防法》 2001-10-27
（7）《建设工程安全生产管理条例》 2004-02-01
（8）《煤矿安全监察条例》 2000-12-01
（9）《安全生产许可证条例》 2004-01-13
（10）《中华人民共和国矿山安全法实施条例》 1996-10-30
（11）《特种设备安全监察条例》 2003-06-01
（12）其他有关的法律法规。
1.2.2 主要规程规范和标准
（1）《安全评价通则》 AQ8001-2007
（2）《安全预评价导则》 AQ8002-2007
（3）《煤矿安全评价导则》 2003-11-19
（4）《煤矿建设项目安全设施监察规定》 2003-08-15
（5）《煤矿安全规程》 2007-01-01
（6）《矿井地质规程》
（7）《矿井水文地质规程》
（8）《煤炭工业矿井设计规范》 GB50215-2005
（9）《煤炭工业矿区总体设计规范》 MT5006-1994
（10）《矿山井巷工程施工及验收规范》 GBJ213-90
（11）《煤矿安全生产基本条件规定》 2003-08-01
（12）《煤矿安全生产许可证实施办法》 2004-05-17
（13）《矿井防灭火技术规范》
（14）《煤矿防治水工作条例》
（15）《爆炸危险场所安全规定》 劳动部【1995】56号
（16）《重大事故隐患管理规定》 劳动部【1995】322号
（17）《建筑设计防火规范》 GBJ16-87，2001
（18）《电气设备安全设计导则》 GB4064-83
（19）《特种作业人员安全技术培训考核管理办法》1999-10-01
（20）《特种作业人员安全技术培训考核管理规则》GB5306-85
（21）《关于开展特种作业人员安全技术培训考核工作的意见》2002-12-18
（22）《关于开展特种作业人员范围调整和确定工作的通知》2004-05-01
（23）《安全生产培训管理办法》 2005-02-01
（24）《生产经营单位安全培训规定》 2006-03-01
（25）《企业职工伤亡事故分类》 GB6441-86
（26）《生产过程危险和有害因素分类与代码》 GB/T13861-92
（27）《罐笼安全技术要求》 GB16542-1996
（28）《防洪标准》 GB50201-94
（29）《安全标志使用导则》 GB16179-1996
（30）《煤矿安全术语》
（31）《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》
（32）其它有关的规程规范和标准。
1.2.3 项目建设单位提供的有关文件、资料
（1）《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》（江苏省第一工业设计院有限责任公司，2008年8月）
（2）《江苏天能集团公司新庄煤矿安全现状综合评价报告》（江苏健峰认证中心，2007年11月）
（3）《华润天能（徐州）煤电有限公司新庄煤矿矿井地质报告（修编）》（华润天能（徐州）煤电有限公司新庄煤矿，2008年8月）
（4）华润天能（徐州）煤电有限公司新庄煤矿提供的矿井现各生产系统实际资料及其他相关资料等

2 建设项目概况

2.1 建设项目基本情况
2.1.1 概述
新庄煤矿矿井始建于1958年，1970年10月11日经江苏省燃化局批准由徐州市人民政府在原徐州矿务局旗山煤矿报废的新庄二号井（原新庄煤矿瓦庄井）改建而成，为地方国有煤矿。1971年修复到-230m水平并简易投产，1981年矿井加大开拓，两条下山延深至-380m水平。
2006年，江苏省经济贸易委员会核定该矿生产能力为16万吨/年。
2005年经省国土厅批准，井田范围向东部和北部扩大，2008年4月更换新的采矿许可证对井田北部和西部边界作了局部调整，扩区（三采区东翼）内主要是开发利用旗山煤矿西区部分废弃资源。扩大范围后的井田走向长为789 m～2754m，倾斜长为2946m，井田面积为4.8604km2。矿井主要开采下石盒子组1煤和3煤。三采区东翼处于井田-350m～-420 m水平，井田北部和东部边界与旗山井田接壤。
经过30多年的开采，该矿井资源逐年减少，开采难度加大。目前该矿主采区-380m水平三采区西翼仅剩两个回采工作面及其它零星可采块段和边角煤柱，可采储量少，开采条件复杂，而且三采区西翼采掘工程相对集中，矿井生产接续紧张，也为安全生产带来一定的影响。
为了延长矿井服务年限，提高矿井的经济效益，尽快改变生产的被动局面，应尽快进行三采区东翼的开拓工程，避免矿井采掘失调。
三采区东翼主要开采原旗山煤矿西翼三采区的边角煤柱及老区复采。估算该矿可增加可采储量60.9万吨，服务年限为4.03年。
三采区东翼如能尽快形成生产系统，该矿的生产布局就可以进行相应的调整：三采区东翼可采储量较多，可以布置一个单体液压支柱炮采工作面作为矿井的主采工作面；西翼可采储量少，则布置一个单体液压支柱炮采工作面作为配采工作面。这样既可以保持三采区东西两翼生产的平衡，保证矿井的实际生产能力达到核定能力，又可以在三采区东翼进行开拓巷道的同时，进一步探明资源状况，尽量延长矿井服务年限。因此，作为该矿生产接续采区三采区东翼的开拓工程势在必行。
2008年8月江苏省第一工业设计院有限责任公司编制了《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》，从《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》的指导思想可知，该项目的安全设施设计原则为：
（1）认真贯彻执行国家有关方针政策和技术标准，认真分析矿井已有资料，合理开发利用矿产资源储量；
（2）以经济效益为中心，以安全生产为根本，以科技创新为动力，根据该矿自身特点，充分利用矿井已有工程及设施，协调好开拓工程与生产的关系，争取以最少的投资，最快的速度，最短的时间，使三采区东翼形成完备的生产系统，保证矿井生产的正常接续。
2.1.2 地理与交通
新庄煤矿位于徐州市东郊约22km，行政属江苏省徐州市贾汪区大吴镇管辖。地理座标为东经：117º24'02"，北纬：34º19'59"。 该矿区南侧距工业广场2Km有京杭大运河通过，12Km有陇海铁路大庙火车站，东2.5Km有206国道与矿门前公路相通，北10Km有青山泉火车站。因此，该矿水陆交通十分方便（见交通位置图2-1）。
交通位置图2-1
2.1.3 井田境界与煤炭储量
（1）井田境界
井田开采上限-45m水平，下限-550m水平，东部为徐矿集团旗山煤矿，西为徐矿集团权台煤矿和江苏宏安集团瓦庄煤矿，南为下石盒子组3煤露头线。
新庄煤矿于2003年6月申办的采矿许可证范围南北长1670m，东西宽210～1180m，平均400m，面积0.67km2。具体范围由江苏省地质矿产厅签发的采矿许可证（证号：320000033006）批准的1-17拐点坐标围成（见表2-1）。2008年4月江苏省国土资源厅批准，该矿扩大后的井田面积为4.8604km2，走向长789～2754m，倾斜长2946m。矿井范围为开采深度由-45米至-550米共有1-15点坐标围成的区域（见表2-2）。
表2-1 原矿井范围拐点坐标
序号
X
Y
序号
X
Y
1
3800800
20534070
10
3802066
20533965
2
3800800
20533696
11
3802068
20534014
3
3800928
20533545
12
3802388
20534110
4
3801153
20533557
13
3802374
20534324
5
3801078
20533937
14
3801770
20534228
6
3801307
20533970
15
3801770
20534345
7
3801300
20534012
16
3801434
20534352
8
3801856
20534109
17
3800594
20534466
9
3801857
20533941

表2-2 现在矿井范围拐点坐标
序号
X
Y
序号
X
Y
1
3803077
20535201
9
3801575
20533600
2
3801980
20535090
10
3801574
20534065
3
3801674
20535645
11
3801854
20534096
4
3800200
20535960
12
3802340
20534120
5
3799850
20535910
13
3802315
20534340
6
3799715
20535740
14
3803179
20534428
7
3800600
20533530
15
3803136
20534755
8
3801170
20533410

（2）三采区东翼煤炭储量
3煤工业储量为67.1万吨，综合回采率按90％计算，计算可采储量为60.39万吨。

2.2 建设项目自然条件
2.2.1 地形及水系
该矿区地处黄淮平原，矿区范围内地势平坦，地面标高+31.15～+32.6m，区内大部分为农田，西南侧有低矮的残蚀丘陵。矿区内无河流穿过，有灌溉排涝的小型沟渠，外围有不牢河及京杭大运河流过。
2.2.2 矿井地质构造
（1）褶皱
新庄井田位于权台井田和旗山井田之间，大吴背斜北翼，在该井田内的总体构造形态为向NNE倾伏的单斜构造形态，沿走向和倾斜方向均有一定的波状起伏，煤层走向90°～120°，倾向N～NNE，倾角3°～35°，沿倾斜方向由浅部向深部煤层倾角由小变大。
（2）断裂
该区属老区复采，区内断层均匀分布，控制程度可靠，仅4条断层产状不清，对采掘影响不大。16条断层产状基本查明，均为正断层，落差0.5～8米之间，对采掘有不同程度的影响。
2.2.3 水文地质
该矿地表水和第四系浅部潜水对矿井开采影响较小，防治水的重点为局部集聚的老空水。因此该区水文地质类型属简单型Ⅰ类。
（1）矿井涌水量
矿井正常涌水量50 m3／h，最大涌水量为70 m3／h。
（3）三采区东翼涌水量
预测正常涌水量10～20 m3／h，最大涌水量为30 m3／h。
2.2.4 煤层与煤质
（1）煤层
新庄煤矿目前主要开采下石盒子组1、3煤。1煤为较稳定煤层。3煤为较稳定的中厚煤层。
1煤：煤岩类型为半暗淡型，油脂光泽，粉末状，块状，土状断口，条痕黑灰色。
3煤：煤岩类型为半光亮型，油脂光泽，块状，性脆，参差断口，节理发育，含黄铁矿及方解石脉。
（2）煤质
①水份(Mad)：下石盒子组1、3煤原煤水份均在1～2%之间，属低水份煤层。
②灰份(Ad)：1煤原煤灰份平均为19～25%；3煤原煤灰份平均为21～23%，属低～中灰份煤。
③硫份(St，d)：据原精查报告和深部补勘报告的煤样化验资料，下石盒子组1煤原煤含硫量为0.39～ 0.45%；3煤原煤含硫量为0.38～0.39%，属于特低硫煤。
④发热量及灰熔点
下石盒子组1、3煤的灰熔点大于1400℃，是较好的动力用煤。1煤发热量在24～26MJ/kg左右，3煤发热量在23～26MJ/kg左右，属中高～高热值煤。
（3）煤的用途
该矿1、3煤均为气煤，可做炼焦配煤、发电厂用煤与商用煤。
2.2.5 瓦斯、煤尘和煤自燃倾向性
（1）瓦斯
2007年矿井瓦斯绝对涌出量为0.46m3/min，相对瓦斯涌出量为0.91m3/t。矿井二氧化碳绝对涌出量为0.91m3/min，二氧化碳相对涌出量为1.84m3/t。
（2）煤尘
煤尘爆炸性鉴定结果1煤火焰长度＞150mm，岩粉量60％～70％，3煤火焰长度＞200mm，岩粉量75％，煤层具有煤尘爆炸危险。
（3）自燃
煤层自燃发火倾向性，中国煤炭地质总局徐州检测中心鉴定为Ⅰ类容易自燃煤层。
2.2.6 地温
平均地温梯度为1.97°C／lOOm，属地温正常区。
2.2.7 气象
该地区属南温带鲁淮区，具长江流域和黄河流域气候的过渡区特征。气候温和，日照充足，四季分明，雨水较多。据徐州气象站1951年以来的气象资料，年平均降水量为795.9mm左右，最大年降水量1297mm(1958年)，最少年降水量500.6mm(1988年)；降水多集中在7、8月间，且常伴有暴雨出现；年平均降雪日10天，最多年份28天(1968至1969年)，最大积雪厚度25mm(1964年2月15日)。年平均气温14℃左右，七月份平均气温最高，一月份平均气温最低。年平均相对湿度70%。河湖封冻一般在12月底至下年1月底，最大冻土深24cm（1968年1月）。该地区全年以偏东风最多，年平均风速约30m／s。夏季受热带风暴影响，偶有7级以上大风生成。冬春季受北方冷空气影响，多西北大风。
2.2.8 地震
该区地震为浅源地震，按国家地震局烈度区划分，属地震烈度7°区。

2.3 新庄煤矿现有生产系统简况
（1）开拓方式
矿井开拓方式为斜井多水平开拓，暗斜井片盘下山两翼开采，有两个通往地面的井筒，主井为进风与提煤，付井为回风和提升人员。矿井现有两个生产水平，即-230m水平和-380m水平，三采区东翼-350m水平正在开拓。三采区西翼正在进行回采。该矿现有一个采煤区队，三个掘进区队。
（2）通风系统
矿井通风方式为中央并列抽出式，主斜井进风，副斜井回风。矿井有两台同等能力的通风机，型号分别为：BD（K）№14和BD№14。主通风机一台运转,一台备用。
（3）提升系统
矿井提升为两级提升，分别为地面至-230m水平，-230m水平至-380m水平。三采区东翼为三级提升，地面至-230m水平，-230m水平至-350m水平，-350m水平至-420m水平。主井为直径2m绞车，1吨矿车串车提升，提升能力为23.35万t/a；副井为直径1.6m绞车，XRX10-6/6型人车串车提升。主、副井筒斜长为500m，垂高260m。
（4）运输系统
矿井主要运输方式为：采区运输机道采用皮带运输机，工作面及顺槽分别采用SGB420-30型刮板运输机及皮带运输机运输。主要生产水平大巷采用电瓶车运输。
（5）排水系统
矿井排水为两级排水方式，分别是-230m水平和-350m、-380m水平。-350m、-380m泵房分别将涌水排至-230m中央泵房，再从-230m泵房排至地面。
（6）供电系统
矿井的高压供电为双回路供电。两路电源均来自瓦庄35kV变电所，6kV两段母线，互为热备用。
井下-230m水平设中央变电所，-380m和-350m水平分别设采区变电所。下井电源采用双回路供电，互为热备用。
（7）矿井安全监控系统
矿井配备安全监控系统1套，型号为KL101，监控中心站设在矿井调度室，设主机2台，1台备用，共有8台分站，使用5台，型号为KJF-1，在籍探头43个，使用20个。采煤工作面进回风巷及掘进头面分别安装了监测监控探头（型号为GJ100A）和瓦斯断电器各1台。该矿安全监测监控系统升级于2007年10月份完成。
（8）矿井防尘系统
矿井防尘系统较为完善，地面静压水池1个，容积为200m3，供水管路系统为6618m，并实施了煤层注水，湿式钻眼、转载、放炮喷雾、风流净化水幕、巷帮冲洗、使用水炮泥等综合防尘措施。全矿井28个应测点，全部合格。

2.4 建设项目设计方案
2.4.1 建设项目的主要特点
（1）开拓
新庄煤矿为连续生产多年的老矿井，原井田开拓方式为斜井多水平开拓方式，一对主、副斜井开拓全井田。因此，三采区东翼仍利用矿井原开拓系统及生产系统不变。
（2）开采
①采区巷道布置
三采区东翼是在修复原旗山矿三采区集中皮带运输道、集中回风巷并与该矿已布置的两条-230m延深下山相沟通，形成回风系统的基础上进行布置的。集中皮带机道修复后作为三采区皮带机下山，回风巷修复后作为三采区回风下山，在-420m水平将两条大巷沟通形成三采区东翼生产系统。
②采煤方法与采煤工艺
三采区东翼开采的下石盒子组1、3煤，属较稳定煤层，选用走向长壁采煤法后退式开采，全部垮落法管理顶板。
采煤工作面采用炮采工艺，工作面使用HDJA-1000型铰接顶梁和DZ28-30/100单体液压支柱配合支护。采用SGB-420/30刮板运输机进行工作面煤炭运输。运输顺槽采用SGB-420/30刮板运输机和STD500／15D型可伸缩胶带运输机完成煤炭运输任务。辅助运输由人工完成。
③采煤工作面布置
三采区东翼共布置13个工作面，另外布置2个探煤掘进工作面。
首先应对三采区运输下山、回风下山进行修复，在-420m水平形成进、回风巷生产系统。为尽快使三采区东翼投入生产，在采区系统形成后，利用-350m水平老巷及-310m回风巷修复基础上掘进首采工作面的进、回风巷及切眼，使首采工作面形成，投入生产。然后掘进下一工作面的运输巷、回风巷及切眼，以保证工作面的正常接续生产。
④巷道掘进、支护与井巷工程量
1) 巷道掘进、支护方式
岩石巷道：该矿井岩石巷道主要有集中皮带机道和集中回风巷为修复巷道，层位均在煤层底板较坚硬的岩层中，另有穿层石门，分别与煤层顺槽与岩巷连接。支护方式采用锚喷网或锚喷支护。大型硐室支护采用混凝土支护。
煤层巷道：该矿主要煤层巷道为工作面顺槽，梯形棚支护或金属网树脂锚杆支护。
2) 井巷工程量
三采区东翼形成，需要新增工程量有：修复三采区东翼集中运输道、集中回风巷、工作面进回风反坡巷、-420m水平泵房、水仓等，新增井巷工程量666.5m，万吨掘进率11.6m(未包含修复巷道工程和煤层巷道工程)。详见新增井巷工程量汇总表2-3。
表2-3 新增井巷工程量汇总表
序号
项目名称
移交生产时井巷长度（m）
移交生产时掘进体积（m3）
备注
煤
半煤岩
岩
小计
煤
半煤岩
岩
小计
1
工作面进、回风反坡巷

550
550

3848.4
3848.4

2
-420泵房水仓

116.5
116.5

815.2
815.2

合计

666.5
666.5

4663.6
4663.6

（3）井下运输
①井下煤炭运输
利用原矿井煤炭运输系统采用650mm、500mm胶带机运煤。
②井下辅助运输
由于该井田开拓开采均围绕两条集中下山，水平运输距离短，采用2.5t蓄电池机车牵引1t矿车系列轨道运输。
副斜井设置人车，供人员上下井乘坐。
③运输设备及其车辆配置
三采区东翼多利用该矿已有设备，需新增二条650mm阻燃型胶带输送机，长度分别为470m、350m。辅助运输车辆均利用矿井已有设备。
（4）通风系统
根据该井田地质条件、开采范围及开拓方式，矿井为中央并列抽出式通风方式。
经计算，矿井前后期等积孔值均小于1m2 ，矿井前后期均为通风困难矿井。
（5）项目投资估算
项目总投资构成见项目总投资汇总表2-4。
（6）建设项目方案设计
三采区东翼为旗山煤矿老空区复采和遗留煤柱区域。设计充分利用原有旗山煤矿的集中运输巷以及回风巷，在-350m水平掘进一条辅助回风上山与集中回风巷连接，形成完善的通风系统，在此基础上掘进底板岩巷反坡探采边角煤柱。做好井下新老系统联接，完善三采区东翼通风、排水、供电、运输系统等内容，其设计方案如下：
① 调整三采区东翼的通风系统
表2-4 投 资 估 算 总 表 单位：万元
顺

序
生产环节
各 项 费 用　
井巷工程
土建工程
设备购置
安装费用
其他费用
合 计
1
集中运输巷修复
127.05

127.05
2
集中回风巷修复
219.67

219.67
3
联络回风下山
43.96

43.96
4
反坡修复或掘进
145.2

145.2
5
-420泵房、变电所
29.6

29.6
6
采区准备巷道
194.48

194.48
7
通风系统

52.118

52.118
8
提升系统

105.892

105.892
9
采掘系统

129.211

129.211
10
供电系统

156.277

156.277
11
合计
759.96

443.49

1203.45
12
工程预备费

72.2
72.2
13
占总投资比重（%）
60

35

5
100

项目总资金
759.96

443.49

72.2
1275.65

利用一部集中皮带机道进风，和原旗山煤矿的集中皮带机道作为进风巷，通过工作面进风反坡进入工作面，通过回风反坡回至三采区东翼的集中回风巷，然后通过-350m回风上山、轨道上山进入-230m水平，通过副井回到地面。该方案的最大优点是充分利用原有
旗山煤矿老巷道，损坏程度很小，修复量小，投入少，系统简单通畅。
②地面生产系统
利用原有地面生产系统，进行煤炭的风选，提高煤质。
③供电系统
三采区东翼生产后，由于负荷的增加，利用-350m水平变电所供电，供电线路长、压降大，无法满足工作面生产需要。设计在-420m水平设一个采区变电所，可满足采区生产用电要求。
④运输系统
集中运输巷是在充分利用原有旗山煤矿的运输巷修复基础上，进行完善而成。铺设两部650㎜皮带机和两部500㎜皮带机与工作面进风反坡的设备搭接，形成完善的运输系统。
⑤排水系统
在-420m水平布置采区的水仓，水仓容量为360m3，大于采区的8小时最大涌水量；泵房内设置3台泵，一台工作、一台检修、一台备用；-420m泵房布设两条4吋排水管路，一条使用一条备用，矿井三采区东翼的排水系统完善可靠。
⑥采掘系统
三采区的巷道系统现已基本修复完成，经设计校核认为，该系统基本可行，符合设计要求。
⑦其它环节仍利用原有系统不变，可以满足矿井安全生产的要求。
2.4.2 矿井生产能力及服务年限
（1）生产能力的确定
三采区东翼生产能力的大小与井田地质构造，水文地质条件，煤炭资源储量及煤质、煤层贮存条件及开采条件，采煤机械化装备水平等有关。作为老区复采矿井，新庄煤矿为一个采区生产满足矿井生产能力的要求。结合矿井核定生产能力，三采区东翼生产能力确定为150Kt/a。
（2）服务年限计算
矿井设计年工作日为330d，每天三班作业，每天净提升时间为16h，
服务年限为4.03a。
（3）小结
在《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》中，江苏省第一工业设计院有限责任公司对新庄煤矿三采区东翼项目煤层赋存条件、煤层储量、矿井服务年限、以及矿井各主要系统核定生产能力进行了分析并认为，新庄煤矿三采区东翼生产能力确定为150Kt/a是适宜的。评价组同意上述结论。
2.4.3 主要技术经济指标
在《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》中，江苏省第一工业设计院有限责任公司对新庄煤矿三采区东翼项目进行了经济分析。
工程项目总投资概算为：1275.65万元，其中：井巷工程759.96万元（未包括煤层巷道），设备购置与安装资金443.49万元。根据目前的煤炭市场情况，矿井每年约有3000多万元的利润，三采区东翼投产后约1年时间可以收回投资。因此，项目建设的经济效益显著。
三采区东翼主要技术经济指标见表2-5。
评价认为，新庄煤矿三采区东翼项目在经济上是有效益的，技术上是可行的。
表2-5 主要技术经济指标表
序号
名称
单位
数量
1
采区走向长
Km
1.920
2
采区倾斜长度
Km
0.740
3
可采煤层数目
个
2(煤1、3)
4
煤层总厚度
m
4.5
5
煤层倾角
°
2～15°/5°
6
煤的容重
t/m3
3煤：1.37
7
采煤方法
走向长壁采煤法
8
工业储量
Kt
671
9
可采储量
Kt
603.9
10
采区生产能力
Kｔ/ａ
150
11
采区服务年限
a
4.03
12
综合回采率
%
90
13
日产量
t
455
14
采区掘进率
米/万吨
168
15
回采工作面个数
个
1
16
掘进工作面个数
个
2
17
巷道总工程量
m
2517
18
投产前工程量
m
2517
19
顶板管理方法
全部垮落法

2.5 存在问题及建议
新庄煤矿三采区东翼项目存在的主要问题有：
（1）因三采区东翼主要为边角煤柱开采以及老区复采，储量块段小，且分布范围广、散，赋存多为狭长条带状，在开拓、回采过程中会出现巷道压力大，维护困难，维修工程大，故在开拓、生产中应合理选择巷道支护方式，注重巷道顶板的管理，尽量减少巷道维护量。
（2）因该采区为老区复采和边角煤柱开采，巷道距离长、拐弯多，巷道会受压力大影响变形严重，导致通风阻力大，局部瓦斯容易积聚，一定要加强通风管理；另外揭露老区或废弃老巷时，要制定有针对性的安全技术措施。
（3）加强采区深部及远部开采时的水害防治工作，在接近老空、老峒时必须遵循“有疑必探，先探后掘”及“不探不掘”的防治水原则。
（4）目前，矿井通风系统风阻较大，矿井通风属于困难时期。应对断面小、风阻较大的主要通风巷道进行适当扩大，以满足《煤矿安全规程》的要求，同时要加强矿井通风管理，确保安全生产。
（5）该采区为旗山煤矿老区复采，采区的各项资料收集不全，有些资料准确性较差，特别是收集的采掘工程平面图资料缺煤层底板等高线，巷道高程标注不全，将会给今后生产带来一定困难。建议在开拓生产中加强图纸、资料的收集、整理工作，并对修复巷道重新进行测绘，编制准确的采掘工程平面图。
综上所述，新庄煤矿在三采区东翼初步设计时，一定要充分研究和论证老区复采、边角煤柱开采和矿井通风系统等影响安全生产的问题，在矿井的安全专篇中，应认真加以分析，矿井安全设施必须齐全、可靠，安全技术措施必须到位、有效。

2.6 建设项目的合法性
（1）新庄煤矿有采矿许可证、煤炭生产许可证、安全生产许可证和营业执照。矿长有安全资格证、矿长资格证。该矿为合法生产矿井。
企业名称：华润天能（徐州）煤电有限公司 ；
矿井名称；华润天能（徐州）煤电有限公司新庄煤矿 ；
隶属关系：华润天能（徐州）煤电有限公司；
经营方式：承包经营； 经济类型：有限公司 ；
矿长：王京龙； 总工程师：朱济勋；
矿调度电话：[phone]；
矿长安全资格证号07032030103781，发证日期2005年1月27日，发证机关江苏煤矿安全监察局；
矿长资格证号00011788，发证日期2006年7月27日，发证机关江苏省经济贸易委员会；
营业执照号3200000068823，发证日期2008年1月9日，发证机关江苏省工商行政管理局；
采矿许可证号 3200000820013，发证日期2008年4月17日，有效期2008年4月～2010年4月，发证机关江苏省国土资源厅；
煤炭生产许可证号203203050023， 发证日期2007年7月19日，有效期2007年7月19日至2011年1月，发证机关江苏省经济贸易委员会；
安全生产许可证号（苏）MK安许证字[2008]0009号，发证日期2008年7月2日，有效期2008年7月2日～2010年12月29日，发证机关江苏煤矿安全监察局。
（2）新庄煤矿三采区东翼项目是在该矿采矿许可证、煤炭生产许可证开采范围内进行的。
（3）《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》编制单位为江苏省第一工业设计院有限责任公司。该公司具有国家发展和改革委员会颁发的工程设计证书，资格等级为：
煤炭行业（矿井、选煤厂） 甲级；
建筑 甲级；
岩土工程（废水） 甲级。
评价认为，新庄煤矿三采区东翼项目《华润天能（徐州）煤电有限公司新庄煤矿三采区东翼可行性研究报告》的编制单位具有相应资质，建设项目是合法的。但该矿2008年4月换发新的采矿许可证生产规模为9 万t/a（2006年该矿采矿许可证生产规模为12万t/a，），与2006年经省经贸委核定生产能力为16万t/a有较大差异，需要核实。

2.7 建设项目安全设施监察规定
2003年7月，国家安全生产监督管理局（国家煤矿安全监察局）颁布了《煤矿建设项目安全设施监察规定》。新庄煤矿三采区东翼项目除了执行国家
