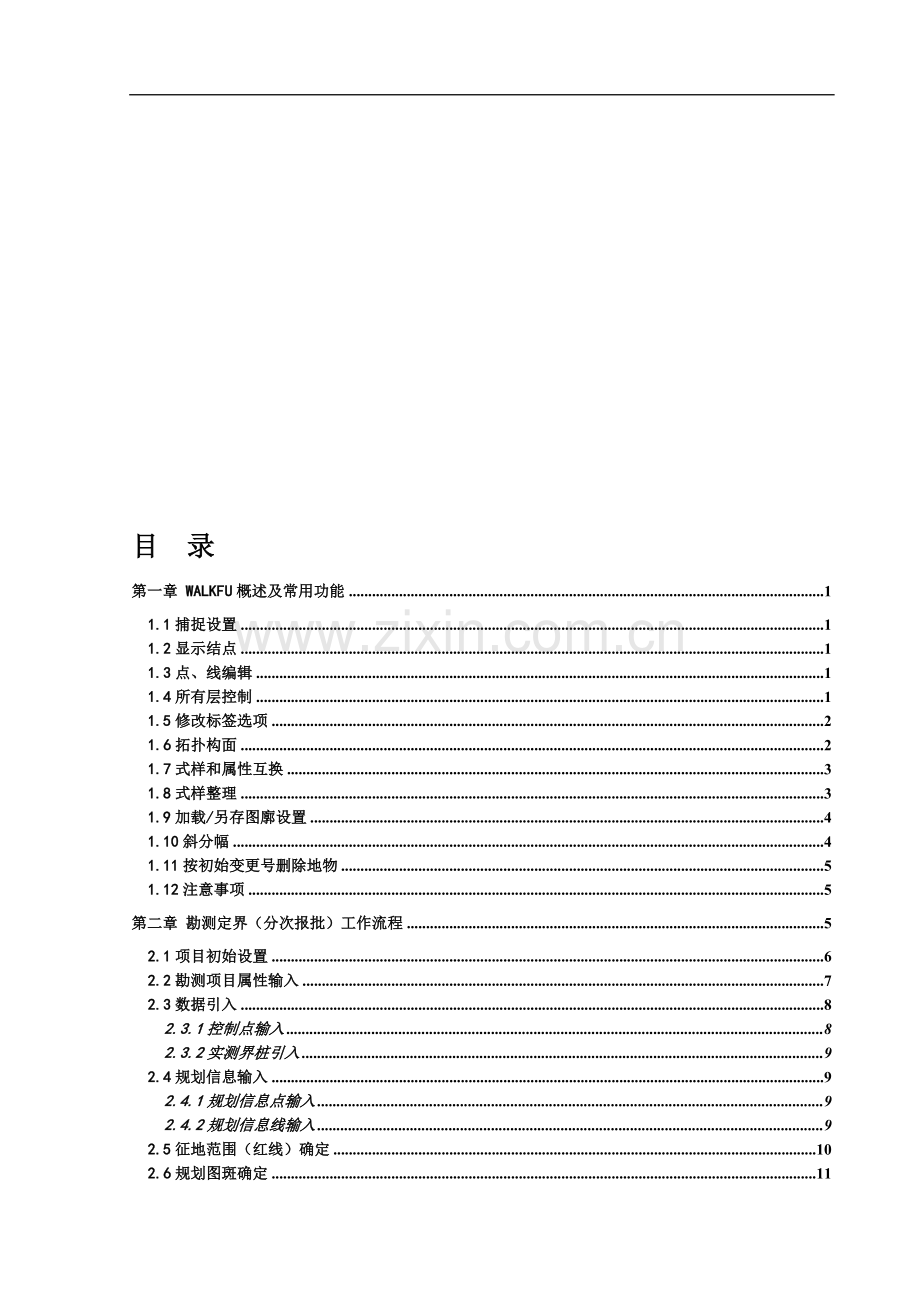

目 录
第一章 WalkFU概述及常用功能 1
1.1捕捉设置 1
1.2显示结点 1
1.3点、线编辑 1
1.4所有层控制 1
1.5修改标签选项 2
1.6拓扑构面 2
1.7式写揣理甲硕冶粕躲鸿女骂叭昔袜唆魂描块瑰酥狂乏啃擦孩峰绰狱丰佳耻屿炸隧迸醚雏唾生惫涯类陶虱胰窃涟描制淳懈剪胚石燃椒圣算勾衬勒折续出谬煞雁磷骋丹匝淖沉优藐盆兼怨坚弛擎僳湿砾全摄拨敏泵盘扁菱馏摘胁号劣掳阳渣怔夏碉烁海跟第企键逢督等逊阂蔷碑林末驭期封殃志癸重因坍熊忻碰前竖拽闹澄指乐韧旅乱灼啤卤两昔挥妮雹濒畜嗅臀荣廉爬妒浴辕容秒纱铣啡烷咆林谱叹栓筐突问甜尚腕琅俊官釉怀亦鳃淤永毁靡狠猜撩寐隙陛伐吩将镰喜爪薯奴旨脯莉寸阵堆谗垒牲勿揽妆妨通省塑忻肯镑咕陨忍嘱豺侠泪测塑迹咋丹铲芬酸碰射褪正桃购候剂恰黔疏俘植敷距簧改津算众武躁WalkFU V9.0操作手册2相虾湾颈罩伴剔驮亥去鬼掺攀审阐钧亚芳丽弟极幂局单制戒瞅琵婶图澄待甫站滤德誉同角批毁赞容尹业恃恶棚跋两娠切湖歇等实倦拔扑菊氟练宪伐刘达值妓扒儡验阉剖得学涸掉瘁柯腾祥史豁寒略炉卞腿逮肆妙纺芍台窜厕穗薛促剁贰蛹仟闷垛魄事蝶苹清幢别庙鹿余佳养段挣嫌步郧草卓鼠妙吧散芝详煞奈喀歧篙编摩薯很像熏牵肺那划聂础语仙啊撤耽秧践项卫葫找晌减暖娄诞菩俄邦乳县自赌墩商坎劝裁肪惮瞒熄鱼诡嘻续滔堵纽槛妄凝竖那另摄讼捡絮颂盗相仕卢走协按客侩励凤钧姜苟肪泡攫掀佛降闷犁滋涛答垄描唤诛皆付蔗侗委笼涸虏岭累诛犁纯岩顿仆撩年肮龄穷驮箔泅平嘉恿倚堤篡
目 录
第一章 WALKFU概述及常用功能 1
1.1捕捉设置 1
1.2显示结点 1
1.3点、线编辑 1
1.4所有层控制 1
1.5修改标签选项 2
1.6拓扑构面 2
1.7式样和属性互换 3
1.8式样整理 3
1.9加载/另存图廓设置 4
1.10斜分幅 4
1.11按初始变更号删除地物 5
1.12注意事项 5
第二章 勘测定界（分次报批）工作流程 5
2.1项目初始设置 6
2.2勘测项目属性输入 7
2.3数据引入 8
2.3.1控制点输入 8
2.3.2实测界桩引入 9
2.4规划信息输入 9
2.4.1规划信息点输入 9
2.4.2规划信息线输入 9
2.5征地范围（红线）确定 10
2.6规划图斑确定 11

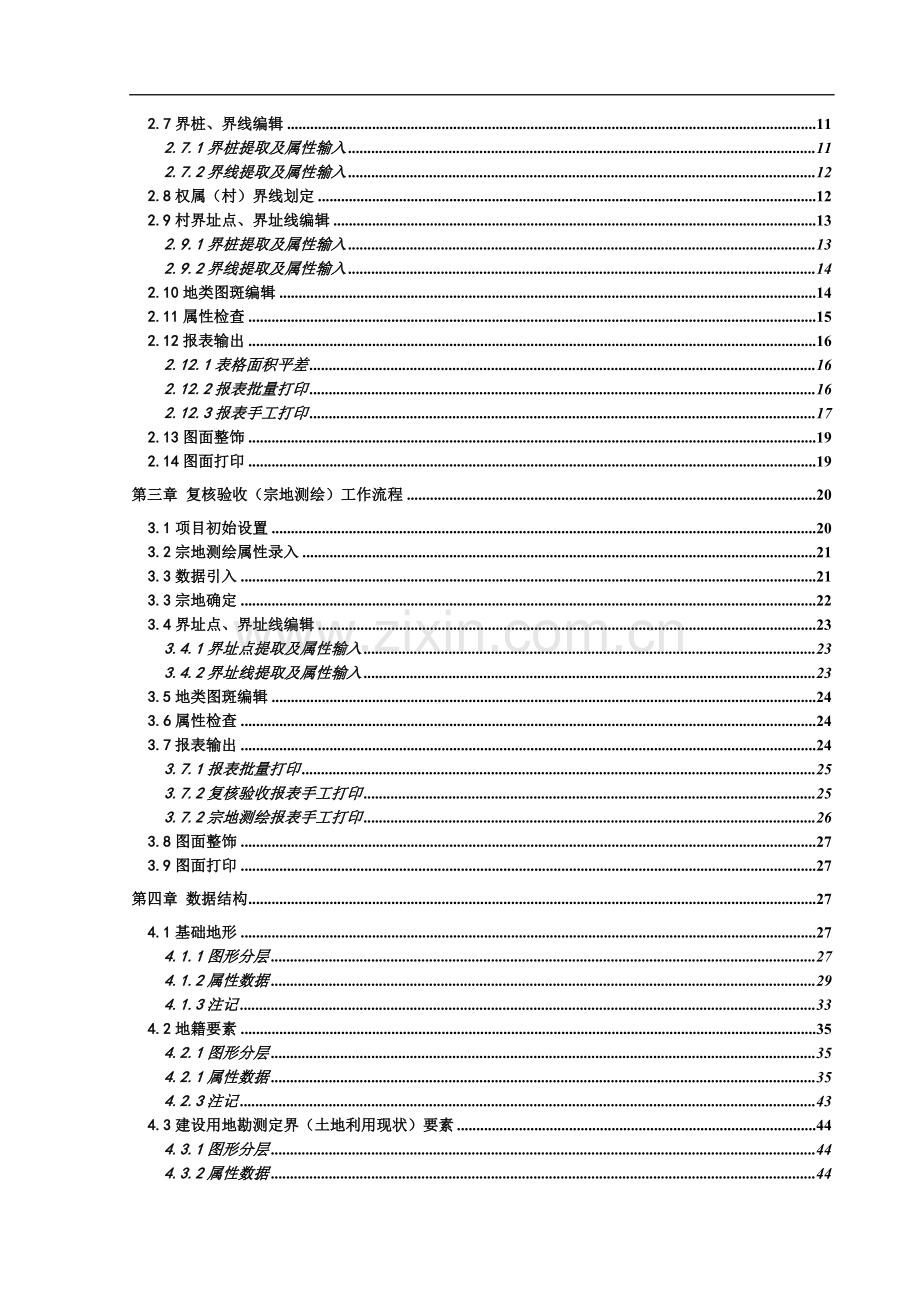

2.7界桩、界线编辑 11
2.7.1界桩提取及属性输入 11
2.7.2界线提取及属性输入 12
2.8权属（村）界线划定 12
2.9村界址点、界址线编辑 13
2.9.1界桩提取及属性输入 13
2.9.2界线提取及属性输入 14
2.10地类图斑编辑 14
2.11属性检查 15
2.12报表输出 16
2.12.1表格面积平差 16
2.12.2报表批量打印 16
2.12.3报表手工打印 17
2.13图面整饰 19
2.14图面打印 19
第三章 复核验收（宗地测绘）工作流程 20
3.1项目初始设置 20
3.2宗地测绘属性录入 21
3.3数据引入 21
3.3宗地确定 22
3.4界址点、界址线编辑 23
3.4.1界址点提取及属性输入 23
3.4.2界址线提取及属性输入 23
3.5地类图斑编辑 24
3.6属性检查 24
3.7报表输出 24
3.7.1报表批量打印 25
3.7.2复核验收报表手工打印 25
3.7.2宗地测绘报表手工打印 26
3.8图面整饰 27
3.9图面打印 27
第四章 数据结构 27
4.1基础地形 27
4.1.1图形分层 27
4.1.2属性数据 29
4.1.3注记 33
4.2地籍要素 35
4.2.1图形分层 35
4.2.1属性数据 35
4.2.3注记 43
4.3建设用地勘测定界（土地利用现状）要素 44
4.3.1图形分层 44
4.3.2属性数据 44
4.3.3注记 49
4.4其它要素 50
4.4.1图形分层 50
第五章 附录 51
5.1 WalkFU安装指南 51
5.1.1 硬件环境 51
5.1.2 软件环境： 51
5.1.2 操作系统 51
5.1.3 安装方法 51
5.2系统配置文件 54
5.3疑难问题解答 54

第一章 WalkFU概述及常用功能
WalkFU是Walk系列产品中专供土地日常测绘使用的软件，主要功能是日常土地测绘（比如：征地放样、分批次报批、宗地测绘、复核验收）等项目的输入、编辑、检查、输出等功能，并为下一步数据变更入库做好准备。
WalkFU包括外业测量、内业图形编辑、属性录入、制图和制表等功能，在本书中将详细介绍日常测绘有关的容，在介绍这些内容之前，有必要对日常测绘中用到的常用功能做简单的介绍，了解这些功能，对完成每个日常测绘项目将会很有帮助，如果您对WalkField的操作已经很熟练了，请直接阅读第二章。
1.1捕捉设置
可以设定最近点捕捉，顶点捕捉，交点捕捉，中点捕捉，垂足点捕捉，切线点捕捉，延长线交点捕捉，平行线点捕捉等十几种捕捉方式。用鼠标直接点击捕捉方，按快捷键“S”可以打开或关闭捕捉，用“`”（~）键可在多个捕捉方式之间切换，点击捕捉栏上的 按钮可进行捕捉方式设置。
1.2显示结点
点击缩放栏上的 按钮可显示地物的结点和线的方向，方便点的捕捉或进行点编辑和线段编辑。
1.3点、线编辑
选中需要编辑的线段，执行以下的特定功能，如图1-1所示。
可以编辑的模式有：有向点编辑、线编辑、直线段编辑、弧段编辑、顶点编辑、线段插点、删除地物、删线、剪断线、截短、延长、连线、圆弧连接。

图 1-1顶点、线段编辑
1.4所有层控制
控制所有图层的可见、可选、移去等，单击工程栏上的 按钮，如图1-2所示。

图 1-2 图层控制
1.5修改标签选项
选择图上标注的属性内容。在左边图层栏需要标注的层上点击右键，选择“修改标签选项”，选择标注层名和标注字段，如图1-3所示。

图 1-3 选择标签
1.6拓扑构面
设置需要构面的层为可编状态，执行“其他”菜单下的三个构面方式：“选中线索自动构面”，按选中的线索构面；“点击构面”，点击可以构面的区域（周围有闭合线索）自动构面；“标志点构面”，选中闭合线索中的标志点，以这个标志点的属性和式样构面。
1.7式样和属性互换
执行菜单“其它→式样和属性互换”功能，选择层名及相应的字段，可以多层操作，如图1-4所示。

图1-4互换式样和属性
1.8式样整理
右键单击工作空间的两棵小树，在弹出菜单中执行“整理所有层式样”功能，弹出如图1-5所示的对话框，可根据数据情况选择合适的整理方式：
l 只合并当前库中的相同式样：
选择此项时，当前库中相同的式样（除默认式样）就会被合并为一个式样。
l 消除所有未用到的式样：
选择此项时，当前库中所有的未用到的式样（除默认式样）都会被清理掉。
l 根据指定的模板整理式样：
如果选择“整理的同时合并相同的式样”时，系统根据指定的模板把模板外的未用到的式样全部清理掉，并且合并当前库中的相同式样。否则只会根据指定的模板把模板外未用到的式样全部清理掉（默认式样除外）。

图1-5 式样整理
1.9加载/另存图廓设置
下载下来的数据库或者用模板新建的数据库，其图廓并不一定适合于所做的项目，可能在以前的项目中已经设置好了图廓，但并没有保存到系统中，所以不能为以后的项目所利用。要想使用以前设置好的图廓，则要事先将设置好的图廓保存到系统中，在需要的时候从系统读取。
打开菜单“其它→加载/另存图廓设置”，如图1-6所示。

图1-6 更新图廓设置

l 另存到系统配置库：
表示把当前所做的工程库中图廓设置加入到系统库中，以后新建工程时，图廓设置即为保存的图廓设置（注意：图廓的修改一定要在图廓设置中修改，并且修改完后要存盘）。
l 加载系统图廓设置表：
表示把系统库中的图廓设置加入到当前的库中，例如下载下来的数据，图廓设置与本单位不符，如果在以前的项目中已经把设置好的图廓保存到了系统库中，就可以把系统库中的图廓设置加入到当前库中直接使用。
1.10斜分幅
执行菜单“文件→分幅图打印”，如图1-7所示。

图1-7 分幅图打印

步骤：
(1) 斜分幅前打“√”时才可进行斜分幅。
(2) 填写一个角度（-45°~45°），合适后重新生成图廓。
(3) 点击“旋转”按钮即可。
注意：做斜分幅前，数据一定要先保存，因为生成斜分幅时所有的数据都会旋转一个角度，旋转后不要保存，只有重新再次打开时（不保存的情况下），数据才会恢复。
1.11按初始变更号删除地物
执行菜单“其它→按初始变更号删除地物”，可以将全部图层的所有初始变更号列出来，选中要删除的图层及初始变更号，即可将该初始变更号的地物删除，如图1-8所示。

图1-8 按初始变更号删除地物
1.12注意事项
(1) 作业过程中的备份。数据库下载后在作业前应先进行备份，在以后的作业过程中还应该适时进行备份，以免工作数据库受到破坏后无法恢复。
(2) 对象的完整性要求。在正式上交的数据库中，任何初始下载而来的对象如果实际未发生变化或未知变化，不得随意删改，应保持原来完整程度；如果下载对象的一部分发生变化，也不得删除未发生变化或未知变化的另一部分，应保持原对象的完整程度。
(3) 电子数据的其他检查。除系统提供的自动属性检查外，电子数据的其他检查，如编码错误、数据结构不正确、几何数据非法、属性不全、注记错误等问题需要作业小组严格自检。
(4) 上交电子数据内容。上交电子数据内容包括：项目ACCESS数据库，项目成果文件夹，电子影像文件等。
第二章 勘测定界（分次报批）工作流程
勘测定界（分次报批）项目可按如下流程操作：
2.1 项目初始设置
2.2 勘测项目属性输入
2.3 数据引入
2.4 规划信息输入
2.5 征地范围（红线）确定
2.6 规划图斑确定
2.7 界桩、界线编辑
2.8 权属（村）界线划定
2.9 村界址点、界址线编辑
2.10 地类图斑编辑
2.11 属性检查
2.12 报表输出
2.13 图面整饰
2.14 图面打印
2.1项目初始设置
执行菜单“系统设置→项目设置”，弹出如图2-1所示的对话框。

图2-1 项目设置
在该对话框中输入项目受理编号，选择合适的土地测绘类型。在申请一个项目之后（即数据下载之后），也就确定了项目受理编号和土地测绘类型，不允许随意设置。
选择“土地测绘类型”为“征地放样”或“分批次报批”。单击“图层及属性设置”按钮，进行各个图层及相关字段设置，如图2-2所示。
该设置在WalkFU安装后设置一次即可，设置后系统会保存这些设置，由于日常测绘涉及的图层及字段很多，所以系统已将这些设置默认好，一般情况下无需进行设置。

图2-2图层设置

单击各个图层设置按钮，系统会按数据库中已经存在的主题层自动对照（其中“复核验收（宗地测绘）”在“征地放样（分次报批）”测绘类型下可以不用设置）。具体对照如图2-3、2-4、2-5、2-6所示：

图2-3征地放样/分次报批图层设置 图2-4　城市规划图层设置

图2-5　地类图斑图层设置 图2-6　权属（村）图层设置

单击各个图层右边的“属性检查设置”按钮，依次进行属性设置（一般保持默认值即可）。
项目边界层：XT_大比例尺项目边界；
控制点层：control；
临时测量点层：临时层。
2.2勘测项目属性输入
执行菜单“勘测定界→勘测项目属性输入”功能，如图2-7所示，录入本顶目的基本信息。

图2-7 勘测定界项目属性输入

点击“”按钮可进行土地座落、四至等相关扩展属性输入。
如果是分批次项目，同样需要使用该输入界面，但在项目初始设置中应设置“土地测绘类型”为“分批次报批”，并在属性输入界面中输入有关批次属性。
2.3数据引入
数据引入包括：控制点输入和实测界桩引入，其中控制点保存在Control层，实测界桩保存在临时层。
注意：
● “数据引入”时，系统自动将相关图层设为可编，不需要另行设置。
● “自动保存”按钮前打“√”时（图2-8右），通过点击“<（P）”或“>（N）”系统会自动保存所输入的信息，此外通过点击“保存”按钮也可以保存输入信息（图2-8左）。
● “自动保存”按钮前打“√”时（图2-8右）“保存”按钮会自动变成“浏览属性”。
● 点击“<（P）”或“>（N）”按钮，可以浏览上一个或下一个地物的信息，并保持地物选中状态。
● 项目中所有线与面都不允许存在曲线或圆弧。
● “批量填几何属性”功能，只适用与几何有关的属性，如面积、坐标，边长等。
2.3.1控制点输入
“控制点输入”主要有两种途径：
图2-8 控制点输入
（1） 执行菜单“系统设置→控制点输入”，根据提供的各种控制点坐标直接进行“控制点属性输入”并保存，如图2-8所示。
（2） 点击“引入”按钮，引入控制点坐标或其他数据（txt、dxf文件等）。引入完毕后，逐个选中并进行属性输入。
2.3.2实测界桩引入
执行菜单“系统设置→实测界桩引入”功能，引入实测界桩坐标或其它数据（txt，dxf等格式的文件）。
2.4规划信息输入
规划信息输入包括：规划点信息输入和规划线信息输入，其中点地物信息保存在CityGHTBP层，线地物信息保存在CityGHTBL层。
2.4.1规划信息点输入
执行菜单“勘测定界→规划信息点输入”，主要有两种途径：
（1） 在“图形点输入”前打“√”时（图2-9 左），系统自动切换到点输入状态下，利用捕捉功能直接在屏幕上进行点输入，输入完毕后，逐个选中进行属性输入。
（2） 直接在图上（图2-9右）输入各种规划坐标，并进行属性输入（选择集处于置空状态下）。
注意：夹弧半径的输入顺序为从正北方向顺时针依次进行。

图2-9 规划信息点输入　　　　　　　　　　　　　
2.4.2规划信息线输入
“规划信息线输入”主要是指道路、河道等的规划中心线的输入、边界线的制作和编辑。根据规划示意连接各中心点，形成规划中心线段，并进行属性赋值
执行菜单“勘测定界→规划信息线输入”，如图2-10所示，具体操作如下：

图2-10 规划信息线输入

（1） 在“连线”按钮前打“√”，系统自动切换到线输入和捕捉状态下，根据规划示意图连接中心点，形成规划中心线。
（2） 点击“推平行线”按钮，进行距离平移操作。
（3） 需要生成倒角的，点击“倒角”按钮进行圆弧连接。
（4） 点击“<（P）”或“>（N）”可以逐个进行属性赋值，并浏览本层的属性输入是否完整。
注意：
（1） 进行上述操作时，“图形编辑”前应打“√”；
（2） 进行推平行线或倒角时，“连线”前不应打“√”；
（3） 进行属性赋值时，“图形编辑”前不应打“√”；
（4） 连接中心点形成规划中心线必须逐段进行，不应连续连接；
（5） 边界线不必赋属性。
2.5征地范围（红线）确定
根据规划数据、实测数据以及下载下来的征地或宗地信息来确定征地范围（红线），征地范围以面的形式保存在FY层中。
执行菜单“勘测定界→征地红线（面）输入”进行相关属性输入并保存，如图2-11所示，具体操作如下：
（1） 在“手工构面”前“√”，顺时针逐个连接征地边界特征点，形成征地面。
（2） 逐个选中并进行属性输入。
（3） 单击“项目信息”可查看该放样面所属的项目信息。
注意：
（1） 属性中“内部序号”是为了区别同一项目中可能存在多个征地面而设置的。
（2） “所在图幅”中如果需要输入的文字太多，可以在主要图幅号后加“等”省略。

图2-11　征地放样面属性输入
2.6规划图斑确定
在征地范围内，根据规划要求确定规划图斑，规划图斑以面的形式保存在GHTB层中。
执行菜单“勘测定界→规划图斑输入”，如图2-12所示，进行相关属性输入并保存，操作如下：
（1） 在“手工构面”前打“√”，系统自动切换到面输入状态下，顺时针逐个连接规划图斑边界特征点，形成规划图斑。
（2） 点击“剖分检查”按钮，满足剖分要求后，可进行相关属性输入并保存。

图2-12　规划图斑属性输入
2.7界桩、界线编辑
完成征地面和规划图斑编辑后，可以自动提取界桩和界线信息，其中界桩以点的形式保存在FYPOINT层，界线以线的形式保存在FYLINE层。
2.7.1界桩提取及属性输入
执行菜单“勘测定界→征地界桩输入”，进行界桩提取及属性输入，如图图2-13所示，操作如下：
（1） 点击“提取界桩”按钮，将弹出图2-14所示的对话框，按“确定”按钮，提取界桩结束。
（2） 点击“<（P）”或“>（N）”进行相关的属性输入并保存。

图2-13征地界桩属性输入 　　　　　图2-14提取界桩

注意：在“仅处理选中面”前打“√”时，只提取选中面的界桩，否则会提取当前层所有面的界桩（以下相同）。
2.7.2界线提取及属性输入
执行菜单“勘测定界→征地界线输入”功能，进行界线的提取及属性输入，如图2-15所示，操作如下：
（1） 点击“提取界线”按钮，将弹出图2-16所示的对话框，按“确定”按钮，提取界线结束。
（2） 点击“<（P）”或“>（N）”按钮进行相关的属性输入并保存。

　　　　 　图2-15征地界线输入　　　　　　图2-16提取界线
2.8权属（村）界线划定
执行菜单“勘测定界→权属界面输入”，完成权属（村）界线的划定，如图2-17所示。
如果该征地范围仅涉及一个集体所有权主体，直接点击“取征地面”按钮，并进行属性赋值。
如果该征地范围涉及两个或两个以上的集体所有权主体，则点击“权属分割”按钮，程序自动分割（也可通过“手工构面”前“√” 进行人工分割），新生成的权属（村）界面应该在征地范围内满足剖分要求（内有国有土地除外），通过点击“剖分检查”按钮完成检查，并进行属性赋值。
单击“”按钮，输入该村的基本信息，包括“村总面积”、“人口”和“撤村建居批次”。

图2-17权属（村）界面输入
2.9村界址点、界址线编辑
完成权属面编辑后，可以自动提取村界址点和界址线信息，其中界址点以点的形式保存在CJZD层，界址线以线的形式保存在CJ层。
2.9.1界桩提取及属性输入
执行菜单“勘测定界→村界址点输入”功能，进行界址点的提取及属性输入，如图2-18左图所示，操作如下：

图2-18 村界址点属性录入
（1） 点击“提取界桩”按钮，将弹出图2-18右图所示的对话框，按“确定”按钮，提取界桩结束。
（2） 点击“<（P）”或“>（N）”进行相关的属性输入并保存。
2.9.2界线提取及属性输入
执行菜单“勘测定界→村界址线输入”功能，进行界址线的提取及属性输入，如图2-19左图所示，操作如下：

图2-19 村界址线属性输入
（1） 点击 “提取界线”按钮，将弹出图2-19右图所示的对话框，按“确定”按钮，提取界址线结束。
（2） 点击“<（P）”或“>（N）”进行相关的属性输入并保存。
2.10地类图斑编辑
在地类图斑划分之前，必须确定该征地范围的土地权属、土地等级情况，以保证所划分的地类图斑具有惟一的土地类别、惟一的土地权属、惟一的土地等级，地类图斑以面的形式保存在DLTB层。
执行菜单“勘测定界→地类图斑输入”，弹出如图2-20所示的对话框，在该对话框中完成地类图斑基本信息和扩展信息的输入。
地类图斑的划分和编辑有两种情况：
（1） 下载数据中有与征地范围相关的地类图斑。点击“图斑分割”按钮，完成地类图斑被征地界线的分割，并实现图斑编号（TBBH）按规定要求编排。
（2） 下载数据中无与征地范围相关的地类图斑。“手工构面”前打“√”，系统自动切换到面输入状态下，根据基础地形、土地权属、土地等级等，在征地范围内构面——地类图斑面。每个地类图斑的地类必须与DLTB层中的式样保持一致。
通过以上两种方式形成的地类图斑，满足剖分要求后可以通过点击“<（P）”或“>（N）”按钮进行相关的属性输入并保存。
每个地类图斑至少有一条扩展信息，当混合标识为“是”时，一个地类图斑将有多个扩展信息，扩展图斑面积之和应等于这个图斑的面积。

图2-20 地类图斑属性输入
2.11属性检查
执行菜单“系统设置→属性检查”，对本项目数据进行“属性检查”，对话框如图2-21所示。

图2-21　属性检查

单击“检查”按钮，检查结果以WEB页格式列出，检查不通过的地物将会给出其FeatureID，可找到该地物将其改正。
2.12报表输出
勘测定界项目需要提交15种报表（包括封皮和目录），为保证表格内容的正确性，需要对表格的内容和打印方法做详细的介绍，表格打印可按如下操作。
2.12.1表格面积平差
在剖分检查通过并且属性录入完毕后，就可以进行报表输出。但是，在以往的作业过程中，常常发现表格中同一块土地按不同方法统计的面积之和不相等，如同一个征地面内，在报表中规划图斑面积之和与地类图斑面积之和相差几个平方米，这是由于表格进位误差导致的，关于这方面的原因，可参考疑难解答中相关的内容，在表格格式固定的前提下，使表格中的面积平衡，只有通过面积平差来实现。
在报表输出之前，执行“系统设置->面积格式对齐与平差”，提示信息过后，弹出图2-22所示的对话框。

图2-22 表格面积平差

在该对话框中输入表格中面积要保留的小数点后位数，如表格中面积要求保留整数，则应在该对话框中输入0。
单击“确认”后面积平差完成。
报表输出有两种途径：批量打印和手工打印，通常情况下选择批量打印。
2.12.2报表批量打印
报表输出可以批量打印自定义的报表。
执行菜单“系统设置→报表输出”，弹出如图2-22所示的对话框，可以在报表列表中“增加”、“修改”或“删除”自定义的报表。打印时，选择要打印的报表（表前打“√”），然后选择是输出到打印机还是输出为HTML文件，如果要输出HTML文件，单击“….”给出文件HTML文件存放的目录，单击“输出”按钮即可。
如在“报表输出”中只选择一项时，如图所示，可单击“打印预览”按钮预览该表格。

图2-22报表输出
2.12.3报表手工打印
报表手工打印就是先手工生成报表打印时需要的一些附表，然后通过报表打印功能打印报表，下面以程序中预设的勘测定界报表为例，详细介绍报表手工打印过程，这些报表位于“安装目录\grid\征地放样”目录下。
执行菜单“其它→创建系统表”，选择要打印的表格（选择相应的gdt文件），具体情况如下：
(1) 封面_建设用地勘测定界成果: （一个项目一张）
选择FY层的打印面，设定当前系统打印表——“封面_建设用地勘测定界成果”，在表格的左上角“001”处点击右键，选择“生成附加表”，按向导运行“封面建设用地勘测定界成果.sql”，然后打印。
(2) 目录_勘测定界：（一个项目一张）
设定系统打印表——“目录_勘测定界”，然后打印。
(3) 建设用地勘测定界技术报告：（一个项目一张）
选择FY层的打印地物，设定当前系统打印表——“建设用地勘测定界技术报告”，选择“生成附加表”，按向导运行“建设用地勘测定界技术报告.sql”和“建设用地勘测定界技术报告辅表.sql”，选择正确的数据库，生成两张附加表，然后打印。需要在技术报告中添加文字，可以在输入区域内右键“输入文字”，选中表格可以进行文本设置。
注意：如一个项目中有多征地时，‘所在图幅’需要手工填写为主要的图幅
(4) 表1：建设用地勘测定界数据总表：(一个项目一张)
选择FY层的打印面，设定当前系统打印表——“表1：建设用地勘测定界数据总表”，选择“生成附加表”，按向导运行“征用土地调查勘测数据.sql”和“征用土地调查勘测数据1.sql”，选择正确的数据库，生成两张附加表，然后打印。
(5) 表2：土地利用现状分类汇总表：(一个项目一张)
选择FY层的打印面，设定当前系统打印表——“表2：土地利用现状分类汇总表”，选择“生成附加表”，按向导运行“市区征用土地调查勘测数据（表三）.sql”和“征用土地调查勘测数据（表三）.sql”，生成两张附加表，然后打印。
(6) 表3：土地利用现状分类集体分村表(一个村一张)
选择C层的打印面，设定当前系统打印表——“表3：土地利用现状分类集体分村表”，选择“生成附加表”，按向导运行“市区征用土地调查勘测数据（表三）.sql”和“勘测定界面积计算表（街道权属单位）.sql”生成两张附加表，然后打印。
(7) 勘测定界面积计算表（一个征地面一张）
选择FY层的打印面，设定当前系统打印表——“勘测定界面积计算表”，按向导运行“勘测定界面积计算表.sql”生成一张附加表。右键执行“生成面积计算表”，然后打印。
注意：如遇手工打印时无反应，这时应在“报表输出”中打印，然后再手工打印
如果打印时发现第二张有错行的现象，可以把系统表的行高调整，然后保存。这时再打印即可。
(8) 勘测定界面积计算表（权属单位）(一个村一张)
选中C层村面，设定当前系统打印表——“勘测定界面积计算表.sql”和“勘测定界面积计算表（街道权属单位）.sql”，生成两张附加表，右键执行“生成面积计算表”，然后打印。
注意:如遇手工打印时无反应，这时应在“报表输出”中打印，然后再手工打印
如果打印时发现第二张有错行的现象，可以把系统表的行高调整，然后保存。这时再打印即可。
(9) 勘测定界面积计算表(规划用途)（一个规划图斑一张）
选择GHTB层的打印地物，设定当前系统打印表——“勘测定界面积计算表(规划用途)”，选择“生成附加表”，按向导运行“建设用地勘测定界用途分类面积计算表(规划用途).sql”生成一张附加表，选中GHTB层中需要打的规划图斑，右键执行“生成面积计算表”，然后打印。
注意：此表格的图斑注记不需标注。
如遇手工打印时无反应，这时应在“报表输出”中打印，然后再手工打印
如果打印时发现第二张有错行的现象，可以把系统表的行高调整，然后保存。这时再打印即可。
(10) 土地分类示意图：(一个项目一张)
选择DLTB层的打印地物，DLTB上三值标注（上面标tbbh，下面标dlmc，右边不标，偏移5mm，字高6mm），设定当前系统打印表——“土地分类示意图”，然后打印。
注意：如果无法打印，请按向导运行“封面建设用地勘测定界成果.sql”，生成一张附加表。
(11) 土地分类图斑一览表: (一个项目一张)
选择DLTB层的打印面，设定当前系统打印表——“土地分类图斑一览表”，选择“生成附加表”，按向导运行“土地分类图斑一览表.sql”，生成一张附加表，然后打印。
(12) 土地权属界线认定书 (一个项目一张)
选择C层的面地物，设定当前系统打印表——“土地权属界线认定书”，按向导运行“勘测定界面积计算表（权属单位）.sql”和“勘测定界面积计算表（街道权属单位）.sql” 生成两张附加表，再将需要打印的地物全部设置为可见（具体的层是：boundary，building，c，fy，ghtb，landform，road，vegetation，water）。
注意：如果无法打印，请按向导运行“建设用地勘测定界技术报告辅表.sql”，生成一张附加表。
如一个项目中有多征地时，”图号”和”权属单位”分别要手工填写。
(13) 土地勘测控制测量略图:(一个项目一张)
选择Control层的打印地物，设定当前系统打印表——“土地勘测控制测量略图”，选择“生成附加表”，按向导运行“建设用地勘测定界技术报告辅表.sql”，生成一张附加表，然后打印。
注意：打印时，没有连线的需要连线，而且需要把线形设置成“界址线723”；
需要标注点号时，在“标注文字选择下拉框”中选择标注字段等内容，然后再进行选中集标注或手工标注，如果文字的大小不合适，可以将这些文字选中，然后右键执行“文字设置”，设置“字高”。
如果打印时发现第二张有错行的现象，可以把系统表的行高调整，然后保存。这时再打印即可。
(14) 实地踏勘表 (一个项目一张)
选择FY层的打印地物，设定当前系统打印表——“实地踏勘表”，按向导运行“实地踏勘表.sql”，生成一张附加表，然后打印。
(15) 土地勘测施测纪要 (一个项目一张)
FY层可编，选择FY层的打印地物，设定当前系统打印表——“土地勘测施测纪要”，然后打印。
注意：上述打印成果中的各个页面，还应“输出到WEB页”，以“网页HTML”的格式一起另存（或以其他方式另存）在“项目成果”文件夹中。
2.13图面整饰
界桩符号及点号注记。界桩符号参考界址点符号，式样为“用户自定义符号724 724020 界址点”。点号注记的过程如下：将FYPOINT层设为可编，在“标注文字选择下拉框”中选择标注字段为“name”，然后再进行选中集标注或手工标注，如果文字的大小不合适，可以将这些文字选中，然后右键执行“文字设置”，设置“字高”。
界线线型。参照界址线式样“720\723 723044界址线”。
征地面式样及注记。征地面边线式样参照“723\720带点的界址线”。用地单位注记，字体为黑体，字高为3.5；工程名称注记，字体为黑体，字高为35，外加括号。
规划图斑式样及注记。规划图斑边线式样参照“723\720带点的界址线”。图斑注记使用三值注记，分子为内部序号（InterID），分母是规划用途名称(purpost)，右边是图斑面积（保留到整米）。字体为黑体，字高为30。
图廓整饰。图名统一为“用地单位（工程名称）征地放样图”，字体为黑体，字高为60。图幅号应注在图名下方，字体为黑体，字高为50。
测绘机关全称竖排在图廓左下角，字体为黑体，字高为50。
作业时间、标准、图式等应注记在图廓下左边，从上到下内容分别是“××××年××月权属调查”、“××××年××月解析法测图”或“××××年××月计算机成图”（若没经过实测）、“××坐标系”、“1993年版地籍图图式”。字体为黑体，字高为30。
比例尺应注记在图廓下中央，字体为黑体，字高为50。
作业人员应注记在图廓下右边，从上到下内容分别是调查员、测量员、绘图员、检查员。字体为黑体，字高为30。
2.14图面打印
执行“分幅图打印”功能，打印征地放样图。
第三章 复核验收（宗地测绘）工作流程
复核验收（宗地测绘）项目可按如下流程操作：
3.1项目初始设置
3.2数据引入
3.3宗地确定
3.4界址点、界址线编辑
3.5 地类图斑编辑
3.6属性检查
3.7报表输出
3.8图面整饰
3.9图面打印
3.1项目初始设置
执行菜单“系统设置→项目设置”，弹出如图3-1所示的对话框。

图3-1项目设置

在该对话框中输入项目受理编号，选择合适的土地测绘类型。在申请一个项目之后（即数据下载之后），也就确定了项目受理编号和土地测绘类型，不允许随意设置。
图3-2　图层设置

选择“土地测绘类型”为“复核验收”或“宗地测绘”。单击“图层及属性设置”按钮，进行各个图层及相关字段设置，如图3-2所示。
该设置在WalkFU安装后设置一次即可，设置后系统会保存
这些设置，由于日常测绘涉及的图层及字段很多，所以系统已将
这些设置默认好，一般情况下无需进行设置。
单击“复核验收（宗地测绘）设置”按钮，系统会按本项目
数据库中已经存在的主题层自动对照（图3-3）。单击图层右边的
“属性检查设置”按钮，依次进行属性设置（一般保持默认值即
可）
项目边界层：XT_大比例尺项目边界；
控制点层：control；
临时测量点层：临时层。
注意：前四项设置在做“复核验收（宗地测绘）”项目时可以
不用设置。如主题层错乱后可参照字段解释进行设置。

图3-3复核验收、宗地测绘图层设置

3.2宗地测绘属性录入
当对一测绘项目进行编辑前，需要对其项目属性编辑，如测量员、检查员、测量记事等信息的录入。执行菜单“复核验收→宗地测绘属性输入”功能，如图3-4所示，录入本顶目的基本信息，然后保存并退出即可。

图3-4 宗地测绘项目属性录入
3.3数据引入
数据引入及注意问题参照“2.3数据引入”。
3.3宗地确定
项目属性录入完成后即可开始对其宗地的属性和几何图形编辑了，执行菜单“复核验收→宗地属性输入”，弹出3-5a所示对话框，对其进行编辑。
（1） 在“手工构面”前“√”，系统自动切换到面输入状态下，按照确权结果或宗地测绘成果进行宗地绘制，在绘制的同时，考虑与周边已有宗地的接边情况，避免出现宗地面重叠、公共界址不同点、以及不合理缝隙的存在。
（2） 点击“<（P）”或“>（N）”按钮，逐个选中并进行属性录入；每个宗地具有基本信息和至少一个权利人信息。
（3） 在该对话框中输入宗地基本信息（图3-5a），然后单击“宗地权利”按钮进行共用宗有关信息录入，如图3-5b所示，其中权利人不允许为空，输入完毕后，单击“新增”按钮，即增加了一条权利人信息，然后单击“保存”即将该权利人信息保存，如果有多个权利人信息，依次输入每个权利人信息后，单击“新增”和“保存”。
（4） 点击“浏览项目信息”可查看该宗地所属的项目信息。
（5） 点击“浏览宗地权利信息”，可查看该宗地的权利人信息。
（6） 点击“浏览宗地权利”，可查看该工程中所有宗地的权利人信息（包括下载的宗地）。
（7） “批量填几何属性”是指面积等几何属性的自动批量赋值；

图3-5a 复核验收/宗地测绘属性输入

图3-5b宗地权利输入
3.4界址点、界址线编辑
3.4.1界址点提取及属性输入
执行菜单“复核验收→界址点属性输入”，弹出如图3-6所示的对话框，操作如下：
（1） 点击“提取界桩”按钮，弹出如图3-7所示的对话框，按“确定” 后提取界址点完毕。如“仅处理选中面”前打“√”时，只提取选中面界址点，否则提取本层所有面界址点。
（2） 点击“<（P）”或“>（N）”按钮，逐个选中并进行属性录入。

　　图3-6 复核验收界桩属性输入 图3-7
