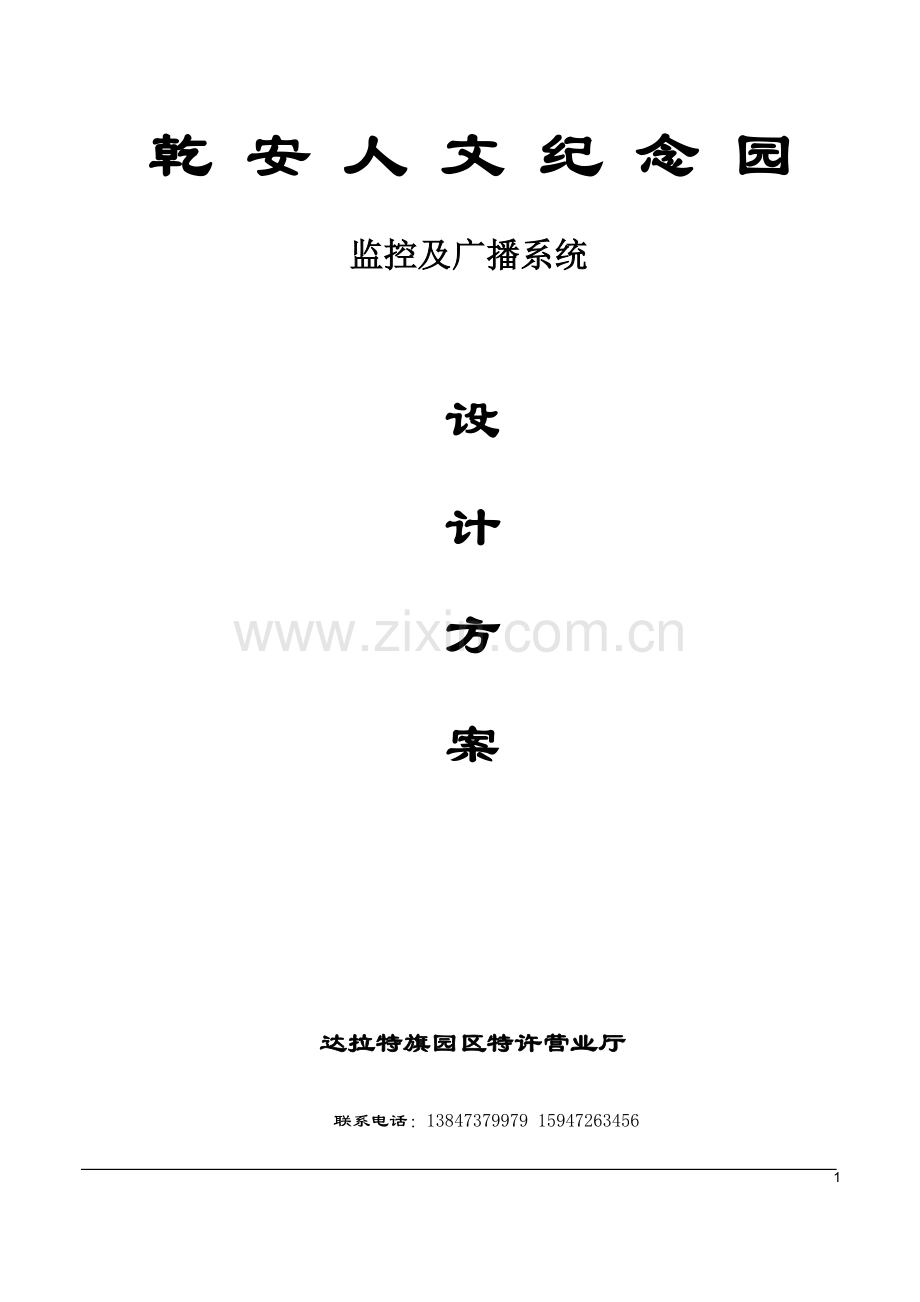

乾 安 人 文 纪 念 园

监控及广播系统

设
计
方
案

达拉特旗园区特许营业厅

联系电话：[phone] 15947263456

目录

第一章 系统设计功能目标 4
1 系统功能目标 4
第二章 设计标准和依据 4
第三章 系统技术设计方案 5
1 系统构成及原理 5
1.1 本墓园区闭路电视监控系统原理图 5
1.2 施工安全网络监控系统平面点位设置 5
1.3 墓园背景音乐系统平面点位设置平面示意图 6
1.4 施工安全网络监控管线介绍 7
2 实施方案设备选型及配置 7
2.1 前端布点设计 7
2.2 录像与控制部分 11
2.3 图像和控制信号传输系统 12
第四章 工程施工方案 12
1 人员配备 12
2 基础施工 13
2.1 挖沟、地埋及敷设光缆、电缆路径及方法 13
2.2 防雷保护 13
3 设备安装和系统调试 13
3.1 摄像系统的安装 13
3.2 线缆的安装要求 13
3.3 监控室设备的安装 14
第五章、技术培训和服务承诺 14
1、培训 14
2、售后服务 15
3、报价表

第一章 系统设计功能目标
本方案根据提供的相关文件，并根据墓园的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个工厂所积累的经验，编制出这套技术方案。
1 系统功能目标
l 配合项目安全管理人员真正实现对施工现场24小时不间断的安全监督与控制，保证安全生产。
l 方便的控制方式：系统操作简单快捷、使用与维护方便，工作人员经过一般培训即可操作使用系统；
l 完善的视频管理和服务：系统的画面显示能任意编程，能自动或手动切换，在画面上有摄象机的编号、地址、时间日期的显示，对重要的部位能进行长时间的录象，包括实时录像、单画面、多画面显示与回放等功能；
第二章 设计标准和依据
本次方案设计标准和依据为：
1、安全防范工程程序与要求 GAT/T75—94
2、《安全防范系统验收规则》 GA308-2001
3、《有线电视系统工程技术规范》GB50200—94
4、《工业电视系统工程设计规划》GBJ115—87
5、中华人民共和国公共安全行业标准 GA38—92
6、《电子设备需求保护守则》 GB7450—87
7、计算机房防雷需求设计规范 GB50174—9
8、业主方（建设方）要求
第三章 系统技术设计方案
1 系统构成及原理
闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图：
1.1 本墓园区闭路电视监控系统原理图

1.2 施工安全网络监控系统平面点位设置

墓园内设计为32台（22台100米球机和8台50米红外枪机，具体所放位置参考模拟图）室外恒速球机，30倍光学变焦，355度水平旋转，100度垂直旋转。此摄像机有30倍光学变焦，红外有效距离可达150米。可实现园区内无任何视频死角。
1.3 墓园背景音乐系统平面点位设置平面示意图
音乐系统有音源部分、信号处理部分、功率放大部分和扬声器终端组成。  系统的主要功能是在墓园的各公共区分别播放墓园的信息、音乐、特别通告和紧急事件等。广播方式可以是人工播音，也可以有数字语音合成播音。

1.31系统方案图
本背景音乐系统中，主要是采用了分区环节、定时控制环节，其次，在该图中，功放和前置放大器也分开了，系统的组合、操控更为方便。
系统方案图：（本图仅为示意图，实际选用产品型号以报价型号为准）

1．32设备参数
1.额定功率：15-25W
2.定压输入：120V/240V
3.灵敏度：91dB
4.频率响应：200Hz-10KHz
5.扬声器：1×6.5寸
6.本公共广播系列是专为公共场所提供背景音乐，适用于：小区、广场、学校、超市等公共场所地方。
1.4 施工安全监控管线介绍
因园区内为混凝土结构地面，我们设计为地埋敷设，PVC线管穿线，这样达到了经济实用性；线缆敷设，每个快速球机需敷设三根电缆，分别为：一根RVV 2*1.5的电源线，对摄像机供电。一根SYV-75-5的视频线，用于传输摄像机的视频信号。一根RVVS 2*1.0的信号控制线（带屏蔽网），用于对球机的云台和镜头的控制。音频线采用室外纯铜BVVB2X1.5电缆。
2 实施方案设备选型及配置
2.1 前端布点设计
2.1.1 前端设备的布点设计
根据现场情况共布置22个监视点进行实时监控，喇叭采用22个点位播放。分布点及产品型号如下表所示：

场 所
产品名称
产品型号
监 控 点
监 控 部 分
园区
室外智能球机
韦斯特
22个
大门出入口
专用车牌摄像机
韦斯特
1个
办公区
高清红外枪机
韦斯特
7个
音 响 部 分
园区场地内
室外音柱喇叭

22

2.1.2 产品功能介绍
2.1.2.1 摄像机的选择
摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下：
1)色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清晰度比彩色摄像机高，且黑白摄像机比彩色摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。我们选用的为彩转黑的摄像机。
2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。彩色摄像机的水平清晰度一般应要求大于480线。
3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。
4)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。
系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。
5)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。
6)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。
7)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。
8)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。
9)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。
2.1.2.2 摄像机性能、参数、特点介绍
⑴韦斯特系列室外智能球型摄像机
球机机芯部分采用一体化集成设计、皮带转动，结构精密，定位精确；外壳为高强度压铸铝，透明球罩为PC材料，具备防破坏能力；机壳内装有风扇和加热器及防结雾装置，适合室外各种环境；内置高清晰度摄像机，多协议译码板，系统兼容性强。

⑵枪式摄像机
功能介绍：
l 一机两用方案，白天为彩色摄像机，晚上为高灵敏度的昼/夜摄像机；
l 与以前的型号相比，灵敏度更高、拖尾效应更低；
l 内置的新型DSP（数字信号处理）电路确保了优异的色彩再现，并且降低了噪声；
l 备有两种背光补偿可供选择；
l 多点测光系统，对非中央和运动的物体也可提供最佳的背光补偿效果；
2.2 录像与控制部分
中心控制系统有接收、控制、显示、宽带网传输等几部份组成。是整个系统的核心和关键。
前端所有的信号输送给嵌入式数字硬盘录像机；安全管理员或其他工作人员可通过硬盘录象机遥控器或者基于WEB通过网络实现对该前端设备的控制、存储与记录。
2.2.1 嵌入式硬盘录像机
在控制中心配置了1台大华32路嵌入式硬盘录像机，用于将前端的视频进行压缩和存储。其内置WEB服务器，可对外发布实时图像网页，提供WEB访问。
本方案选用大华32路硬盘录像机。
功能简介：
l RS-232串行接口，UTP网络接口，KEYBOARD键盘接口；
l VIN视频输入接口，LOOP VOUT视频环通输出接口；
l VOUT本地监视接口；
l VGA显示器输出接口；
l RS-485终端匹配电阻开关；
l RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；
l 接地端、AC110/220V电源；
注：前面板含一个USB接口。
2.2.2 显示设备
19英寸显示器
性能指标：
l 锐利清晰的影像呈现,5毫秒快速反应与300 cd/m2高亮度，不论是玩游戏或是看DVD等，动态影像皆清晰锐利。
l 高动态对比细节不放过,50000:1高动态对比，不论是需要快速反应的多媒体影像或是文字线条的细节都能完整细腻的呈现。
l 长期保护,V193W将大大减缓您的视觉疲劳，给眼睛提供一种安全保障。
2.3 图像和控制信号传输系统
因本系统监控各点离控制中心距离较远而且均为室外布线，为保证图像质量指标，视频电缆采用光缆传输到光端机，通过SYV-75-5视频线接到摄像机；信号控制线缆采用RVVS 2*1.0。
摄像机安装均考虑到避开强电磁干扰源，及镜头视场内强光直射，摄像机采用具有背光处理特性的产品，安装点稳定坚固。室外摄像机护罩内均有风扇通风散热及低温加热装置。
第四章 工程施工方案
1 人员配备
根据进度计划，班组主要工人有2-5人，高峰期人数约6人，并根据实际工程量和进度计划增减。
工种名称
人数
工人
2-4
技术工程师
1
项目经理
1
2 基础施工
2.1 挖沟、地埋及敷设光缆、电缆路径及方法
因园区内监控点安装需挖地沟施工，所以本监控系统的线缆敷设也需分三步走，即先做立杆地笼的混凝土浇灌，然后对室外监控点的管道布放、线缆敷设及前端摄像机的安装，最后再做控制机房安装设备与调试。
2.2 防雷保护
因本系统有室外监控点，很容易遭受雷击直接侵害。所以各室外监控点都必须有防雷保护措施，一般的接地体多数采用扁钢、角钢、圆钢等金属导体，本系统采用3合一防雷器，可确保地网接地电阻在4Ω以下。
3 设备安装和系统调试
3.1 摄像系统的安装
l 安装位置的确定要求尽可能的达到最佳监视角度及监视重点区域。
l 摄像机支架的供电要求：和周边环境协调、美观，垂直无偏差且牢固。
l 摄像机电源的安装要求：周边通风良好，牢固，电源线良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）。
3.2 线缆的安装要求
电缆布放选用SYV-75-5的同轴电缆，电源线选用RVV-2*1.5的电线，控制信号线选用RVV-2*1.0电线。
电缆布放时应松紧适度，应在中间位置留有适当的余量，防止缆线受力过大，并将电源线与信号线、控制线分开敷设，以防止信号受干扰。
电缆的弯曲半径应大于电缆直径的15倍。采用穿管敷设时，管道大于25米及转弯处须设置转接盒，管道内须设引线，管道口做好处理以防杂物进入。
电缆在敷设过程中，应注意不得对电缆进行挤压、扭绞及施加过大拉力，外皮不得破损，电缆两端须做好标示，摄像机处应留有1米的余量，以满足摄像机的转动。
视频线的焊接（或冷压）应符合相关工艺要求，无虚焊、漏焊（冷压要牢固，不松动），电源线和控制线线头应焊锡处理连接到接线断子，同时检查摄像机相应的设置及线缆的标识是否完整。
3.3 监控室设备的安装
机柜设备如矩阵主机硬盘录像机等设备应固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热；各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎整齐。
第五章、技术培训和服务承诺
1、培训
培训内容：
l 系统概述，包括系统设备和功能描述；
l 系统的日常操作及熟练训练；
l 在不正常情况下，暂时处理故障的能力；
l 常用设备的保养方法；
2、售后服务
我们针对此项目售后服务承诺如下：
l 将严格按照设计要求及技术规范实施工程，确保工程质量。
l 免费为建设单位提供系统全面培训。
l 提供1年的免费维护，对所有损坏的设备凡属质量问题，一律负责免费维修和更换零部件；
l 故障响应时间：做到出现故障随叫随到，响应时间不超过24小时。报价表：

触摸屏查询机

触摸查询一体机是一种最方便、简单、自然、实用的人机交互设备，它是针对政府、企业、银行、电信、旅游、学校等使用环境打造的一款产品。它集合了电脑技术、多媒体技术、音响技术、网络技术、工业造型艺术、机械制造技术，流线型一体化设计，造型优美，品质优良，配合先进的手写输入软件，使信息查询、交流更快捷与方便，能够真正满足使用者的合理需求。
产品特点
1、触摸屏通过FCC CLASSB & CE认证；
2、触摸精度高达4096 X 4096；
3、表面防磨硬化处理；
4、触摸屏通过自由落体及震动试验；
5、防静电、辐射、水、尘和油污；
6、完美解决眩光问题；
7、触摸无延迟, 响应灵敏；
8、所有控制在屏幕表面完成，任意物体触摸, 包括手指/笔；
9、安装简易, 只需使用串口通信电缆连接RS-232串口或USB连接；
10、高稳定性, 触摸无漂移，长时间的使用不会影响触摸触摸准确性；
11、完全封闭, 设置完成无需日常维护；
12、机柜符合人体学外观设计；
13、红外式感应原理；
14、适用W98、W2000、XP、Vista、Win7等操作系统

实用性强、免维护；为你提供多种规格显示屏幕触摸技术，满足各种场所的信息查询。
适用范围：
1、政府部门政务公开系统
2、公共场所查询系统
3、医务公开查询系统
4、产权交易分析系统
5、校务公开查询系统
6、企业接待大厅查询系统等众多公共场合 等
