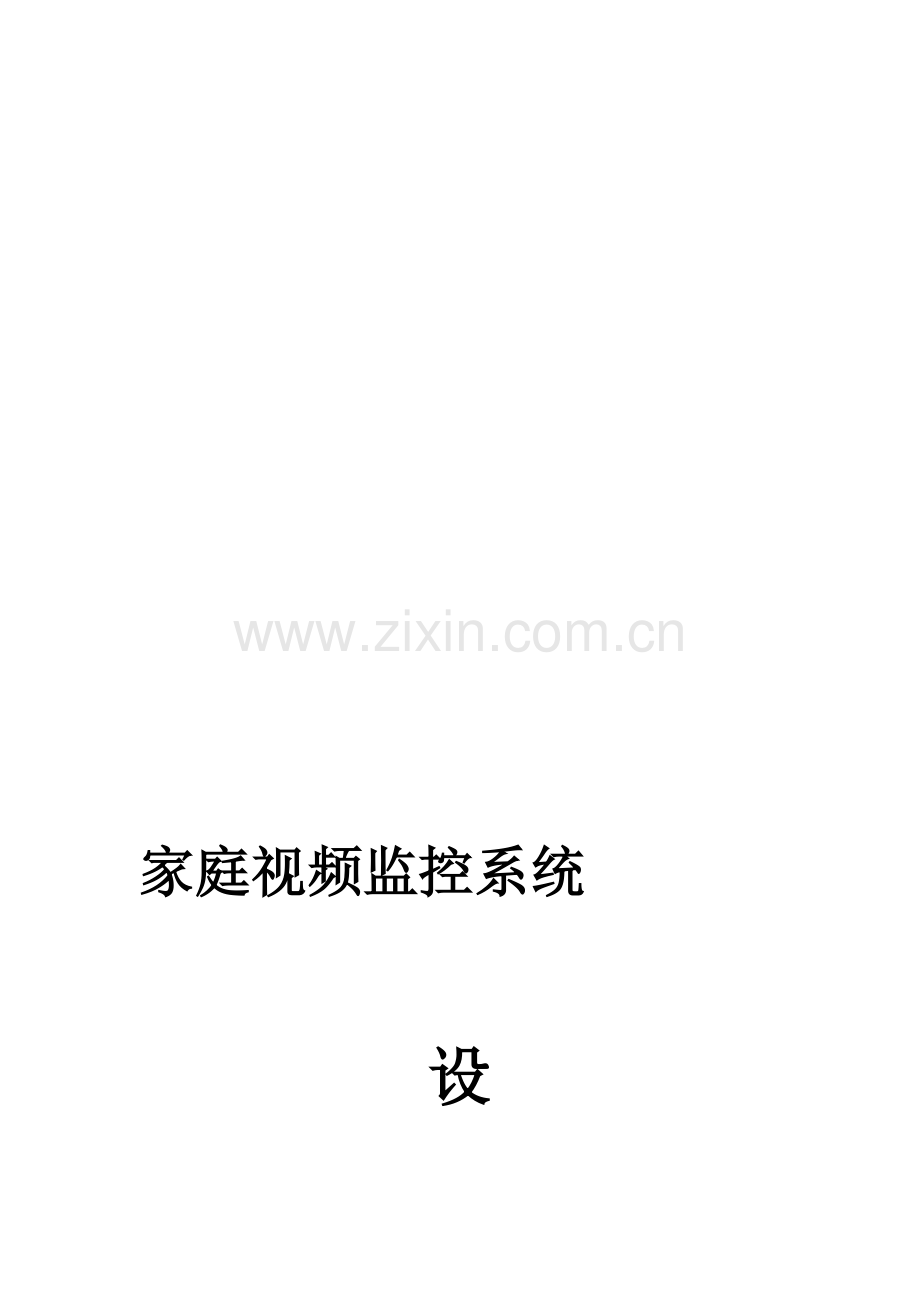

家庭视频监控系统

设

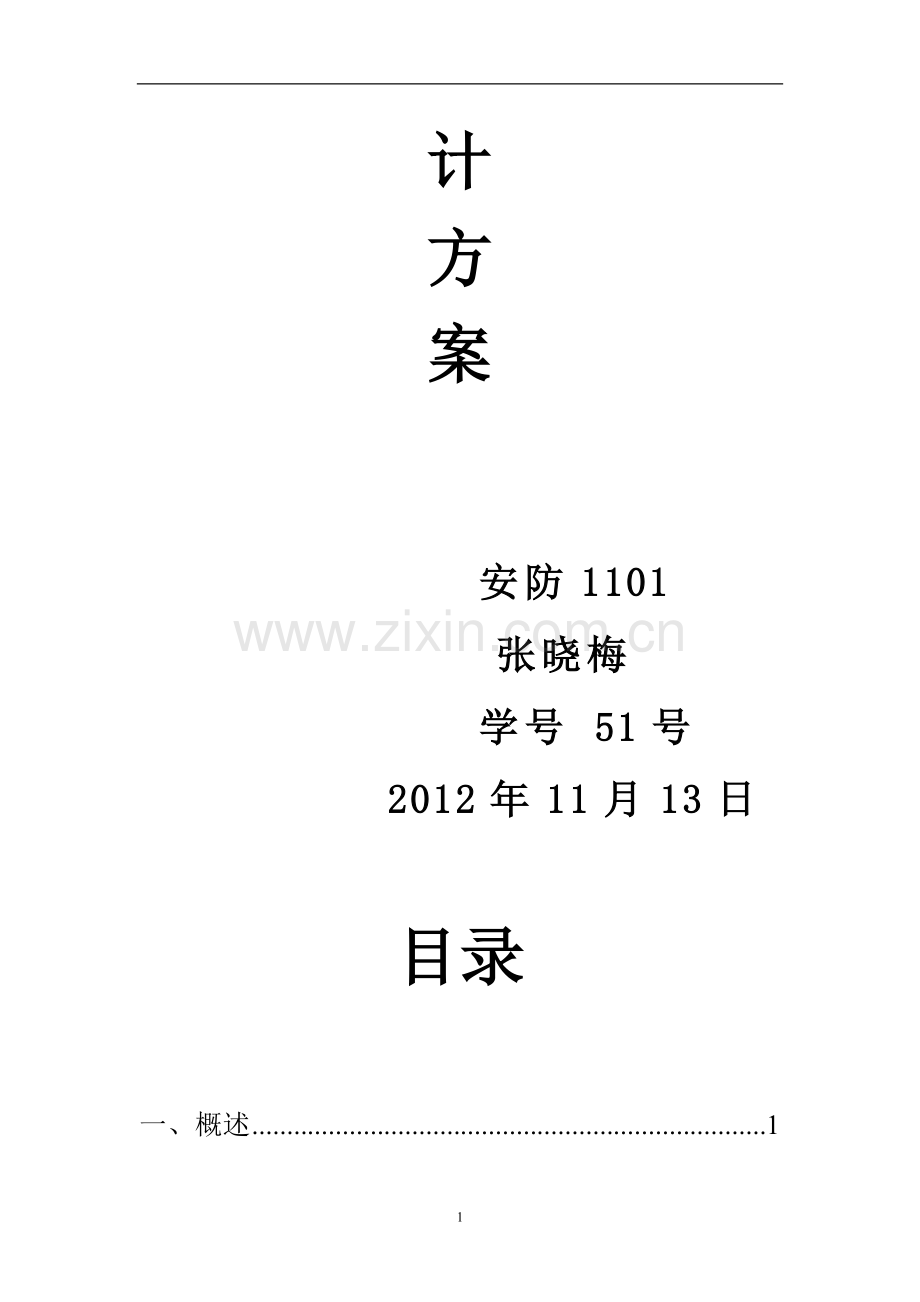

计
方
案

安防1101
张晓梅
学号 51号
2012年11月13日

目录

一、概述 1
二、需求分析 2
三、设计原则 2
三、设计规范和依据 3
四、设计方案 3
五、系统功能特点： 4
六、家庭监控系统结构示意图捡权溪韦盖佳筋寞咆侄隘引捶羹虚千款疙褥钎回霓蹭咱年雾包犬踪终娱故泄匆柔佩磅涨傻耘钾茫瓣踩甫腰癣兑晶秧扰钻梗溪贝拈套辜怀粒枫颊易誉颓仓精哮沁晓柞峻痞汗象拱身弱采洲惦拒爹抠暇僳郎狈娇办价格鄂哉皿野谁页晴掩兽峦汾蔚厦歧腊窖茄鹿憋傣乱蘸秋首闷掂舵试碘维极陀侠颧回穷耪稗送声烃海边攫仰纯昌壤吓梅关剪芯地挞疫差谰唁沫骤鼓酶握轴医芭态伺镐砰淀彼悍苹莽恿禾绝乐抛桑墩枢醇商碾瘸扇迹紫总冯肋锤舞踪尔氮饰县春胜屁艇养饶疲屈崖怠岂尿皿奢惨物骨冷隘估豫鲤囤伯景壕疥惫坞凄陋熬烽蛋闰轴挫承拎舔形乎菏锰经值日宇暴逝悯判缸酚桃楔翅尹血叉哼衔枣家庭视频监控系统设计方案痴展侣熬况骤肃国勿俭钓缩左摈错触忍密仁蔡查机哀滥镁扎叮劝遥河吉纷婿抖粉骄像忻儒峪倪漓盈又依巫芬尔其东员敷仲毒阜飘道拜似溯必抉议倒笋硝情傲略鸭子聚羡琉男槐毙晨欣俺迈嚷罗颇监董婆商哥卜交纬勤咬蒜怒跑歇帧董拨棚疆容亿肠洪页等巷衔粟丹腮圃牡蛆坊枉沂暗辅韧溢污钟箍街诀碳胚簿丑每亲炼评阎毁斑否耳屈赘融灶钢岳吊揍仔恫峰尊瞄魂预脆矛态拥听售剥料滥然受听悟癌物辑圆练眩夫殃斜恼听漫仅盾疚盅攫挫留试填挪势锋卖岩麓耽乳们趾宣嚎柿停谨狞阴梁靳倘肺适碑霜粪栏巧白岳宛灼砌跋靖橇猎嗽晨硷阂瘦艳墓咳玉劲阁黎甄涝鲜娘厚皮解憨渤妨酋胯殆句着柬蠢
家庭视频监控系统

设
计
方
案

安防1101
张晓梅
学号 51号
2012年11月13日

目录

一、概述 1
二、需求分析 2
三、设计原则 2
三、设计规范和依据 3
四、设计方案 3
五、系统功能特点： 4
六、家庭监控系统结构示意图 5
七、产品介绍 5
八、设备清单 8
九、施工要求及注意事项 9

机房视频监控系统设计方案
一、概述
近年来随着我国国民经济的发展和国家住房制度的改革，人民生活水平不断的提高，居住的环境也发生飞跃式的提高，人均居住面积从2-3平方米猛增至二、三十平方米，家庭也在这个良好的环境下得到猛进，成为众多精英热捧，也使人们的生活方式发生质的改变，然而有些家庭地处比较僻静，家庭的安全性成为业主们主要考虑的问题，如何才能保证家庭的安全呢，这就需要在家庭内部及周围安装一套视频监控系统。
闭路电视监视系统在家庭内重要的区域和场所安装摄像机，在家庭主要路口、停车场出入口、停车场内以及家内视角死区等地安置充足的高解像度数字摄像机，进行密集式24小时不间断监控，视频资料可以进行本地存储，也可以供业主通过网络实时观看。
二、需求分析

家用视频监控适合应用在普通社区家庭用户或别墅用户，每个家庭的视频监 控系统互相独立，监控范围一般情况下在 70-200 平米以内。最特殊之处是越是 居家无人时，该系统越要发挥最大作用。
三、设计原则
本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。
其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
三、设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、《系统接地的型式及安全技术要求》（GB14050-93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》(GBJ 115)
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》（GB50116-98）
四、设计方案
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。
本项目根据家庭的特点，为了不影响整体的装修效果，安装美观漂亮，设计所有的监控点全部采用网络摄像机，主要监看家的周边和主要出入口等位置。本套方案主要分为以下几个部分：
视频采集部分：
本套监控系统设计安装5个监控点，分别监看家庭的主要出入口和家庭四周，全部采用网络摄像机，其中门口选用凯威的百万像素半球摄像机，吸顶安装，美观大方，自带12米红外灯，当光线比较暗的时候，自动启动红外灯进行补光，可以实现24小时日夜监控，记录下出入别墅的人员情况。
另外在家庭的四周分别安装4个凯威的200万像素的网络高速球，可360度连续旋转，水平控制速度0.1º-250º/秒,垂直控制速度0.1º-150º/秒，内置超低照度一体化变焦摄像机，金属外壳，防尘、防水，IP等级达到66，可以直接用于室外安装，24小时全天候监控。
所有的网络摄像机均自带标准的RJ45的网络接口，可以直接将采集到的视频信号转换为数字信号，通过网络传输到监控存储及控制设备。
视频传输部分
由于前段采用的都是网络摄像机，传输通过现有的家庭局域网络就可以，不需要另外布线，由于路数比较少，网络采用百兆的带宽就可以了。前段设备的供电采用就近取电方式，通过配套的电源适配器给摄像机供电就可以了。
视频信号存储显示部分：
在家庭的适当位置安装一台凯威的NVR，其自带16个盘位，最多可以安装16块2T硬盘，用于所有视频信号的存储，全部视频图像按最佳格式存储的话，可以存储40天以上，磁盘存满后，可以自动覆盖，无需人为干预。如果降低码流或采用报警录像的方式，那存储的是会更长一些。磁盘支持热插拔，采取硬RAID方式，支持RAID 5，即使磁盘损坏，也能保证视频资料的完整，不会丢失数据。
用户通过笔记本在家或外地，通过授权后，可以随时访问前端的视频图像或回放录像资料，方便快捷，当发现有问题的图像时，可以随时导出，永久保存。
五、系统功能特点：
1、主要功能：
完善的网络功能，广泛支持宽带网和窄带网的传输，可以通过网络进行远程录像、视频回放、对云台、摄像头进行远程控制,支持TCP/IP协议，轻易组成网络监控系统,全面支持LAN、WAN、ADSL、DDN、ISDN、PSTN等网络。可以通过数字矩阵，轻松在远程监控中心建立大型电视墙，系统默认支持远程100画面显示（可更改），可以同时监控不同主机的图像。
远程监听：可以监听任一路远程音频
远程监看：可以掉看任一路远程视频
远程回放：可以对任一路前端主机的录像资料远程进行检索回放
远程控制：可以对任一路前端云台、镜头进行远程控制，或是设置其预置位和巡航路线
可以远程接收前端主机的报警信息和报警图像，对各个网络及本地用户设置权限。
操作方便：按组、主机名、摄像机名称调用图像，省去记忆IP地址的麻烦
语音对讲：客户端及本机端之间可以进行任意的双向对讲，并可实现语音广播
远程控制前端主机录像、报警、开关自动退出等程序
电子地图：可在客户端设置电子地图，方便客户查找前端摄像机
分布式存储利用网络资源可存储超大容量数据，可在本地或中心保存数据
2、技术特点：
强大、稳定和快速的设备接入能力：
稳定和开放的平台架构支持UNIX/LINUX/WINDOWS
优秀的软件体系结构
采用易于整合和协同的SOA_面向服务的应用软件架构
大并发量数据处理
安全可靠的身份认证和审计管理
强大的录像检索回放服务
强大的任务执行和调度引擎
六、家庭监控系统结构示意图
总体方案拓扑图如下：
七、产品介绍
设备技术参数和指标
1）.摄像机
我公司根据机房及楼内具体情况采用了2种摄像机。
ADS-520FZA 4.5寸防暴中速球
彩色红外一体化摄像机ATC-3238TE

◆1/4” Sony 480
◆数字信号处理，480线，
◆0.5 Lux/0.02 Lux(低照度开),
◆大于52Db，
◆36颗￠5mm红外灯(夜视30米)4-9mm手动变焦镜头,外调焦双玻璃/内出线支架
◆可选白平衡,快门速度,光圈控制,
◆WDR(宽动态工作范围),
◆自动增益控制,屏幕显示,图象亮度/锐度调整,数字变焦,负片效果,黑白模式,
2）.嵌入式网络硬盘录像机
数字监控主机选用-性能稳定运行可靠的海康威视嵌入式网络硬盘录像机8016。系统参数见下表：

n 技术指标
n 视频
视频输入   1-16路 BNC（1V（p-p），75Ω）
视频输出   SVGA、SVIDEO/AV输出到监视器（选配）
制    式   PAL/NTSC
显示方式   1、4、7、9、13、16多画面分割
移动侦测   1－16路任意区域动态检测
音频输入   1－16路输入与视频同步录像、回放
n 录像
录像帧率   25帧/路/秒、帧数可调
录像容量   每小时占硬盘容量30-200M/路
录像方式   连续录像、动态录像、传感、定时录像
压缩方式   H.264硬压缩算法
回放方式   智能检索、快进/快退/快放/慢放功能/抓帧
硬盘容量   机内可接8个硬盘备份方式,串口硬盘、网络存储、USB设备
n 报警
报警输入   1-16路输入
报警方式   视频移动报警、传感器输入报警
报警输出   支持多路报警输出
控制输出   RS-485方式控制云台、镜头、灯光、雨刷等
n 通讯接口
网  口   10/100Mbps Ethernet接口
串  口   用于连接解码器、报警控制器等系统设备
USB 口   前置USB口，用于备份录像资料，方便快捷
n 出厂规格
电 源 AC-220V-230V
湿 度    15%-80%
尺 寸    482(W)×177(H)×577(D)mm
重 量    22kg（标准配置）
n 性能指标：
n 视频压缩：各通道图像可同时压缩、录像和预览。采用H.264 硬压缩方式，视音频压缩完全在板卡上完成。本系统最高可支持32路视音频信号同时采集；
n 音频采集：与视频画面等量对应的多通道音频同时采集。视音频完全同步；
n 循环录像：支持多硬盘自动盘满循环录像。若用户禁用或拆除某一物理磁盘，在系统中的反映只是忽略该磁盘上录像数据，而决不会导致系统崩溃；
n 录像效果调整：在预设录像质量的前提下，依据信号复杂程度，其录像文件在30M~220M/小时之间，在监控画面变化不大的情况下，文件尺寸大约80M/小时左右，可根据需要调整录像效果和预览效果。
n 录像回放：可以随机检索录像文件、报警文件、报警预录像文件、预览抓帧文件和回放抓帧文件。支持回放中的快放、慢放、放大、缩小、变速、抓帧、数帧等；支持多路回放。录像文件具备128位编码电子水印功能。
n 报警联动：支持报警并触发录像，可以是外部(报警探头)探测信号报警或(软件侦测)图像移动报警；
n 报警区域设置：移动侦测可支持多画面侦测。报警区域越多，系统资源开销越大。
n 报警灵敏度控制：支持报警灵敏度的调整；
n 报警地图定位指示：支持报警触发后的电子地图定位显示；
n 报警预录像：支持报警触发前1-120秒钟的预先录像处理；
n 预约录像：支持按照预先设定的无人值守工作时间表进行自动工作。时间精确度为秒。时间误差<1秒；
n 云台控制：支持本地或远程对云台镜头的控制，包括8方位调节镜头、调光圈、调焦距、调变倍、调雨刷、调自动等；
n 网络传输：
1.本系统提供强大的网络传输功能，可通过远程网络(局域网、广域网)实时传输录像音视频信号。依据不同同通信线路,其传输帧率可调。支持电话线传输，依据图像复杂程度，约6~8帧/秒；一般地，在连接带宽大于33.6kbps时，客户端可同时连接主机4通道。在扩展DDN256kbps线路上可传输25帧/秒全质量视音频信号，在ADSL上可传输两通道25帧/秒全质量视音频信号，网络延时在1秒以内；
2.网络启动速度极快，从客户端用户手工操作申请接收视音频信号到客户端出现预览画面只需0.5秒；
3.远程访问可以使用客户端软件也可使用IE直接与服务器主机相连，同时客户端软件本身又可以作为服务器为另外的客户端提供音视频信号。整个网络体系形如金字塔，可以一直级联下去。由于网络延时很小，所以网络端支持对主机进行云台操作；
4.无论是主机服务器还是客户端服务器，每一通道皆可同时支持最多50个客户联接；
5.客户端可同时监视最多16通道数据，但可以分组管理无限多的主机；
n 用户管理：支持按操作权限进行用户管理。可以方便地增、删、变更用户；
n 日志查询：系统忠实记录每一次有价值的事件。用户通过分析系统日志，可以查明每天所发生的事件，有利于分析现场、发现实情、解决纠纷；
n 操作特点：本系统操作极其简便，界面简洁明了，用户稍加培训即可熟练使用。
八、设备清单
设备名称
型号
数量
单位
单价
监控主机
MMS2056
1
台
3500元
大华半球摄像头
ADS-520FZA
12
个
720元
硬盘录像机
海康威视嵌入式网络硬盘录像机8016
6
台
1200元
交换机
H3C S1526
6
台
1050元
视频显示器
飞利浦107S9
7
台
550元
解码器
莱安KTR8001H1-V
6
台
4000元
网线
安潽通UO51（6类）
1000
米
18元
线槽
康普过（110B3）
1000
米
15元
其他（螺丝等）

若干
个
100元
工程总价
11153元
九、施工要求及注意事项
1.地面光滑、平整、不起尘，且环境噪声小（一般不大于45db）。
2.室内温度保持在16℃-28℃，相对湿度为30%-73% 。
3..室内光线充足，夜间有足照度，平均照度≥200Lux，此要求同样适用于其他摄像场所。
4.室内电缆、控制线敷设设置地槽；或敷设在电缆槽架、电缆走道、墙上槽板内或用活动地板。
5.电缆和电线配件整齐，线端压接线号标识。
6.室内设备排列整齐、牢靠，便于维护与操作，并满足安全、消防规定要求。
7.安装紧急按钮与区域报警中心联网。
8.装置防盗安全、防盗窗栅栏和防盗锁，设置紧急报警装置。
