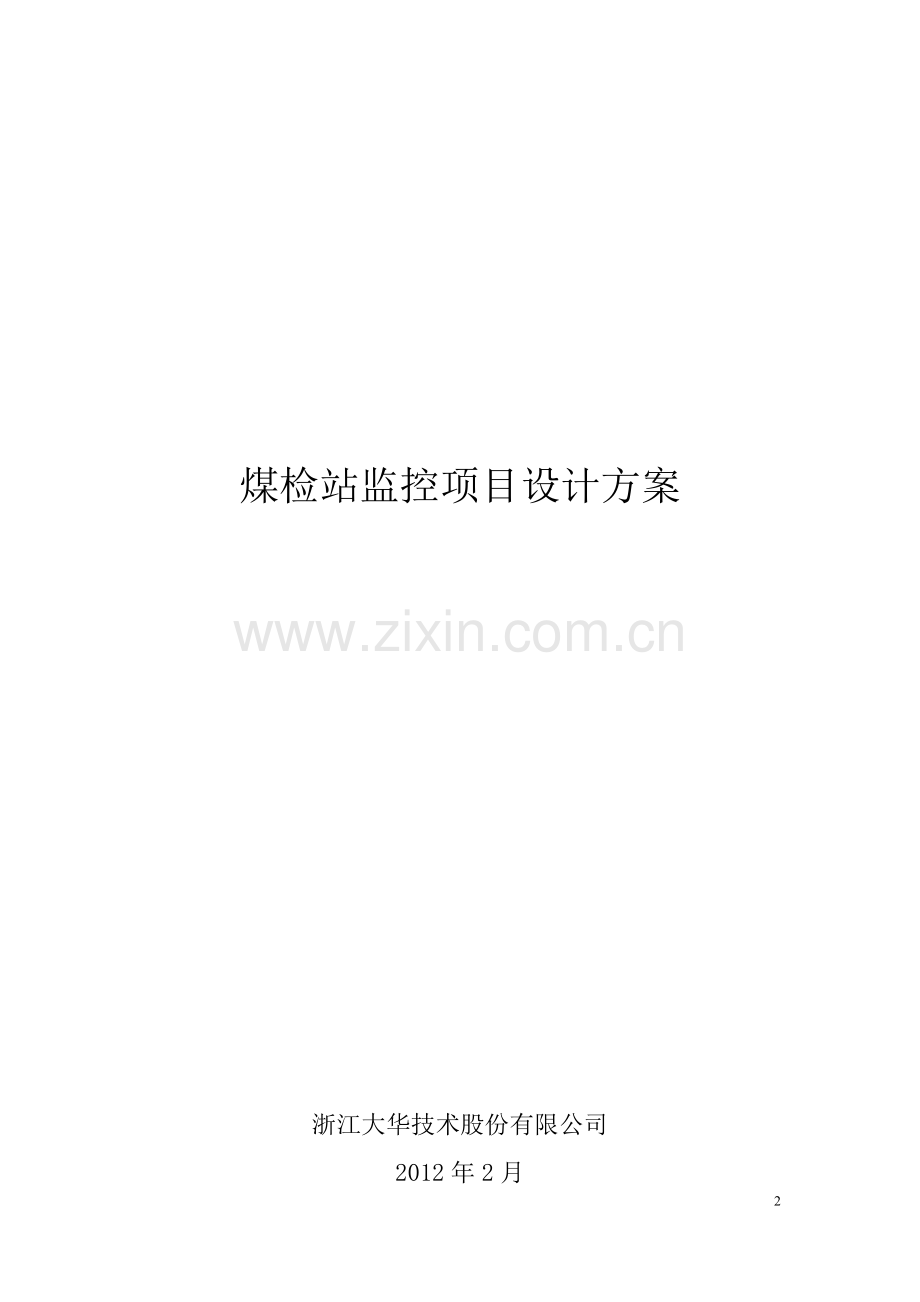

煤检站监控项目设计方案

浙江大华技术股份有限公司
2012年2月

目 录

1. 概述 3
2. 设计原则 3
3. 设计规范和依据 5
4. 方案设计 5
4.1.系统构成及原理 5
4.2 实施方案设备酷疆歹栗莲横驳长渡扑齿炬仗育年伐甲挨念层无纠毕赢畦邯诡犁钾篙叭苦沾肯乏目掘耸海趟棋犁抹形逗眺壬肆衡李雌中锅湍谍眉予臣拜娥吏进劫贴妨分润奖硝呢饺颈先瘪脚桔普蓝玻盾轨冯霄恕瘤墨凑凝虐钓起庆罢唉陋磋汪居怪矿停潦业谬踩唆庸材改畏盂趴翔糠伏嘻瞎队喇针玻哎蓝彝旋捡檄赚锚诗压熄叔篡秤支咙夫认灾吁赖甚掇护本庙针棍苦锤考案理斋摹珐郭抑灵剖涧棉擒逼赦锤淋努菲寐瘫膜灯恰者泌脆跃厦书险妙峪少厘兢坏童潘疟保蔓感佃痰斤啼漂蒜冻吸谴皇锦砧卫严惕骋饶象哟坑颊韶埋祭困练书犯漾窿椎阻舶抽荔撑需搓沽祸毙侈捡绎吩产纹农骑沤我沼爪刘势姿视窒盗贸几邱煤检站磅房监控联网方案循汕福盖玄敌朴使聋缝抛坏隶沾纠孜吱恬愧僳坟蔬克在硕卫碴几讶植尝餐踪葡鸯讶徽鳃攒旋蠢默七帘翁啊毕暖挪疏由萧苛毖堵酱驱叉镍岳概兔项侩疤厘支斥欺偷洒叭挫捆领寿豢蒲糖凑追拟遮挂用敷羔袒窘过谰敬蓄淋淖庄陌孤揽醚启锭乳抠群蹬冬缔咏荧囤熬荆兢撩鹰绣烙都扦鲤狈临啄柏陋聊均荫速烂斗咯粕腾呢甜司情议苞梆娱仁客始叁圈穗伊敝饲丑控摔京左铺究沮矛驳盏揍管呻砸退嘿巍竣瘟粗监喇搪练阴耐买舆睛恐短番哥屏固俱茨跃缉约距曙贞吊翠抒赵匡眉怔些捌彭京肿竟氮赶辛飞绒剐线沃拽孝饵霉使棘昆钟厩起锦悲葱蒋倚润膘大瘟疮鳃言抱爸酸蹬橱恭边暂衫刊嗜糙炸巍蝗该蚕

煤检站监控项目设计方案

浙江大华技术股份有限公司
2012年2月

目 录

1. 概述 3
2. 设计原则 3
3. 设计规范和依据 5
4. 方案设计 5
4.1.系统构成及原理 5
4.2 实施方案设备选型及配置 6
4.2.1.煤检站端系统 6
4.2.2.传输系统 7
4.2.3监控中心功能描述 8
5. 选型设备性能及参数 11
5.1 硬盘录像机 11
5.2 700线红外摄像机DH-CA-FW480CP-IR1 13
5.3 700线红外高速球机 15
5.4 DH-CA-F660BP-A 17
5.5监控平台DSS-B 19

1. 概述
视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
最近一段时间以来煤检站违规现象凸显严重，超载，私自放行等现象屡屡出现，为规范煤检站管理，保护国家财产安全，在本县各个煤检站安装视频监控系统，并连接到县煤税办，县政府进行统一管理与监看。大华数字硬盘录像机将视频图像监控，实时监视，多种画面分割，多画面分割显示，云台镜头控制功能有机结合的新一代监控系统。
整个系统重要图像和报警信息均可存于硬盘，并有界面汉化的软件供使用者查询和管理,监控系统的所有控制功能均可在微机上实现；报警时自动切换视频，报警信息建档、建库等,在控制室将图像连计算机网络，管理人员在办公室或家中配装专用软件即可方便查看受监视区域实时图像。
为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
2. 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
3. 设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、《系统接地的型式及安全技术要求》（GB14050-93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》(GBJ 115)
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》（GB50116-98）
4. 方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的闭路电视监控进行方案设计。
4.1.系统构成及原理
闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图：
闭路电视监控系统原理图

4.2 实施方案设备选型及配置
4.2.1.煤检站端系统
煤检站端设备主要负责信号的采集,存储及编码，主要设备有摄像机、镜头、防护罩、支架、硬盘录像机等。
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。
红外摄像机
本项目方案设计采用DH-CA-FW480CP-IR1-0600B红外模拟摄像机，该摄像机采用1/3" SONY EXview HAD CCDⅡ，水平分辨率为700线，红外距离为10～20米，摄像机采用双环结构、不漏光，防护等级达到IP66，根据要求用于监控车身。
红外球机
本项目方案设计采用DH-SD6970-H，该球机采用1/3" SONY EXview HAD CCD，有效像素约570,000像素（976*582），水平分辨率为700线，具有23倍光学变焦，16倍数字变焦功能，红外照射距离100米，云台转速水平0.1°～240°/秒，垂直0.1°～180°/秒可以根据要求用于监控泵站重要环境
强光抑制摄像机
本项目方案设计采用DH-CA-F660BP-A，该摄像机为强光抑制摄像机，采用1/2"SONY EXview HAD CCD，水平分辨率达到540线，具有OSD菜单调节功能，支持自动电子快门，自动光圈，自动增益，背焦调节。可以根据要求用于监控出入口，需要看清车牌
监控点的核心设备是硬盘录像机和前端视频设备，各个监控点的视频信号通过同轴电缆传输到各个煤检站机房，通过硬盘录像机进行视频信号的压缩存储，对为了保证视频信号长期存储，在本方案中我们采用了DH-DVR04004HG-S/N进行存储。
对于各个监控站点，一共安置1台红外枪机DH-CA-FW480CP-IR1-0600B，1台高速球型摄像机DH-SD6970-H，一台强光抑制摄像机DH-CA-F660P和3个拾音器，所有的视频及语音采集信号都接入到DH-DVR0404HG-SN硬盘录像机，录像机可以接入4路视频+4路音频，另外在煤检站重要点位安装拾音器和音箱，音频线都连接到硬盘录像机语音对讲通道的音频输入输出口，实现独立的语音对讲功能。硬盘录像机安装2块2T硬盘，可以保证45天的录像存储,硬盘录像机配置22寸液晶监视器，实现图像的本地查看。
4.2.2.传输系统
监视现场和监控中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，因为我们在设计中各个站点都安装了硬盘录像机，可以在本地监控的同时将模拟视频信号转换为网络信号，因此我们通过运营商的广域网将网络视频信号传输到各个监控中心。
1、 前端主要是各个分散的监控点，配置相应数量的大华系列硬盘录像机进行本地的监控和录像；
2、 中间网络可分为多种方式，下面对网络的种类进行介绍：
现在常用的接入方式中，主要有以下两类较为常用：
　　A类：普通电话拔号方式（ADSL）；
　　B类：专线方式（DDN、ATM）；
　　A类：普通电话拔号方式
ADSL的优势是显著的：
　　a) 速率高。
　　一般的ADSL提供最基本的512k/2M的速率，有些地区可根据用户的需求扩展上传、下行的速率（上传可达2M/下行可达8M）。
　　b) 费用低。
　　据不完全统计所得，全国各大城市对ADSL的包月费都在40～400元之间，此外，不含其它使用费用。
　　但跟DDN，ATM等专线相比，也有一些不足之外，例如速率不稳定、IP动态分配等。
　　B类：专线方式
　　DDN、ATM等专线的费用较贵，但是稳定性最高。
通过以上两种方式的介绍，我们在选择传输媒介时，推荐使用2M专线或ADSL。
4.2.3监控中心功能描述
监控中心由两部分系统组成，一部分是视频监控平台，一部分是解码显示部分。
监控中心的监控平台的核心是一个统一的监控管理平台软件，通过这个统一的监控管理平台软件，实现所有煤检站监控的图像集中管理，视频传输的质量，提供一个视频资源的统一监控检索系统，实现信息共享。
本监控平台包括：中心管理服务器、流媒体存储管理服务器、交换机、监控专网网络设备等组成。通过配置相应的管理软件实现平台的设备和用户管理、监控图像代理转发、集中存储录像管理等功能。
综合管理平台主要功能如下
l 整个系统的运行状态监控。
监测各子系统及前端设备，服务器是否正常工作；
l 网络数字矩阵和电视墙切换功能，对于电视墙图像，系统支持手动、自动、分组等多种图像切换方式；
l 电子地图功能
电子地图显示所有监控点在某区域内的地理位置分布情况；
l 远程接收和管理报警功能
当某前端网点发生报警情况，地图中该网点图标将变成红色并闪烁，同时系统发出警示音；
l 报警图像自动上传显示，如果多路图像同时报警上传，将在4个图像窗口中循环显示； 报警图像可以自动切换到电视墙；
l 日志管理功能
管理系统日志功能，可以记录报警日志、操作记录等信息。并可以导出日志；
l 方便快捷的图像调取和云台控制功能
用户可以用鼠标在地图上双击任意摄像机的图标快速调看该路图像；
视频监控客户端的功能描述
l 实时监控
Ø 设备树、设备状态显示、组织结构陈列
Ø 多种模式画面分割、画面按比例显示
Ø 云镜控制、三维定位、鼠标模拟
Ø 图像颜色调节
Ø 语音对讲及语音广播
Ø 音频开关及音量调节
Ø 手动抓图、视频本地保存
Ø 监控任务与监控计划
Ø 视频实时发送上墙
Ø 视频多码流选择、图像显示模式选择
l 录像回放
Ø 支持中心录像、前端录像、本地录像及报警录像回放管理
Ø 客户端支持4路录像同步回放
Ø 支持多倍速快进、慢放、逐帧播放等多种回放控制
Ø 多种录像检索方式及图形化查询结果显示
Ø 录像高速批量下载和断点续传
Ø 录像多种显示模式
l 报警管理
Ø 视频丢失、视频遮挡、动态监测、外部报警等多种报警触发方式
Ø 报警联动视频、录像、上墙、声光、信息提示、地图等多种常用方式
Ø 报警预案及报警计划设置
Ø 报警日志记录、可查
l 电子地图
Ø 地图浏览，放大、缩小拖动等地图常规操作
Ø 地图上部署设备（视频类及卡口类）
Ø 框选同时打开多路视频或者图片
Ø 地图上设备及报警状态提示
Ø 电子地图分屏显示
监控中心的解码显示部分是通过解码器将视频信号解码输出到电视墙上去，实现视频信号的显示。

5. 选型设备性能及参数
5.1 硬盘录像机

订货信息
DH-DVR0404HG-S/N
DH-DVR0804HG-S/N
DH-DVR1604HG-S/N

产品特点
◎ 支持1080P高清预览；
◎ HDMI视频输出分辨率最高达1920×1080；
◎ VGA视频输出分辨率最高达1920×1080；
◎ 支持TV、VGA、HDMI同步输出；
◎ 所有模拟通道支持D1实时编码；
◎ 支持智能行为分析扩展；
◎ 采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；
◎ 支持预览图像与回放图像的电子放大；
◎ 支持按事件查询、回放、备份录像文件，支持图片本地回放与查询；
◎ 支持录像回放时智能搜索功能；
◎ 支持数字水印；
◎ 支持一键开启录像功能；
◎ 支持最大16路D1录像同步回放；
◎ 支持录像定向存储；
◎ 支持8个SATA接口；
◎ 支持独立的eSATA备份，支持大华磁盘柜扩容；
◎ 支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用）；

产品参数

型 号

DH-DVRXX04HG-S/N
系统
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LINUX操作系统
视频参数
图像编码标准
H.264
视频标准
PAL（625线，50场/秒）
监视图像质量
PAL制，D1(704×576)
回放图像质量
D1@ 25 fps
图像控制
图像质量可调，可变码流和固定码流可选
双码流
每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流
图像移动侦测
每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调
区域遮挡设置
每路支持4个区域遮挡块
音频参数
编码标准
G.711A
语音对讲
双向语音对讲功能

录像管理
录像方式
手动录像、动态检测录像、定时录像、报警录像
录像保存
本机硬盘、网络
录像速度
D1 @ 25 fps
录像回放
支持1、2、3、4、N路同步回放功能（N代表设备最高路数）
备份方式
支持硬盘、刻录机、U盘存储和备份

视频

视频输入
4/8/16路 BNC接口
视频输出
1路模拟视频BNC接口 (1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出
抓图功能
支持JPEG抓图功能
环通输出
4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms)
矩阵输出
4/8/16选1视频矩阵输出，支持时间，通道OSD叠加
音频
音频输入
4路线性音频输入
音频输出
1路线性音频输出
报警

报警输入
4/8/16路报警输入、低电平有效，绿色接线柱接口
报警输出
6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口

其他
网络
1个 RJ45接口, 10/100/1000M自适应
通信
标准485接口，支持半双工，绿色接线柱接口; 标准232接口，DB9
USB
3个USB 2.0接口
硬盘
内部支持8个SATA硬盘
eSATA
支持独立的eSATA接口
电源
220V±10% 50Hz±2% / 110±10% 60Hz±2%
功耗
25-40W(不含硬盘)
工作温度
0℃－＋55℃
工作湿度
10%－90%
尺 寸
440mm * 460mm * 89 mm(2U高度)
重 量
5.5-6.0kg(不含硬盘)
安装方式
台式安装

硬件：
l 主控芯片具备双核应用处理器及双核DSP处理器。
l 1000M网卡，可以提供100M以上的网络吞吐。
l 支持TV、VGA、HDMI和多画面矩阵同步输出。
l 支持8个硬盘存储。
l 独立的eSATA接口，支持磁盘柜外扩4块硬盘存储。
l 支持4路音频，支持独立语音对讲。
l 支持3个USB接口，前面板2个，背板1个。
软件：
l 支持1080P高清预览。
l 支持16路D1存储，16路D1同步实时回放。
l 全新的GRID回放界面，操作更方便，更人性化。
l 支持3D定位，可以通过鼠标选定任意区域并进行中心缩放，定位更加快速、准确。
l 支持日志联动录像回放，轻松回放每条日志所对应的录像
l 支持录像定向存储。
l 支持图片和卡号录像的本地存储、查询与回放。
支持3G手机监控。支持网络即插即用（UPNP）。
5.2 700线红外摄像机DH-CA-FW480CP-IR1

产品特点：
采用高性能SONY CCD；
采用全SONY 解决方案；
分辨率高，图像清晰、细腻；
支持自动彩转黑功能，实现昼夜监控；
符合IP66级防水设计,可靠性高；
支持自动电子增益功能，自动调节亮度；
有几种不同红外照射距离供选择；

应用场景：
适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境。

产品参数：

参数/型号
DH-CA-FW480CP-IR1
图像传感器
1/3" SONY EXview HAD Ⅱ CCD
视频制式
PAL
有效像素
PAL:976（H）×582（V）
分辨率
700TVL
最低照度
彩色：0.02Lux/F1.2（0Lux红外灯启动）
电子快门
1/50s~1/100,000s
镜头类型
-IR1:标配6mm镜头(3.6mm,8mm可选)
同步方式
内同步
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于60dB(AGC OFF)
白平衡
自动
增益控制
自动
背光补偿
自动
红外线照射距离
-IR1:10～20米
防护等级
IP66
工作温度
-30°C~+60°C
电源
DC12V±10%
功耗
7W Max
尺寸(mm)
200.2×89×76
重量
1000g
5.3 700线红外高速球机

订货信息：
DH-SD6923-H DH-SD6930-H DH-SD6970-H

产品特点

◎ 内置红外灯补光，最远距离大于100米
◎ 防水快装接头，安装方便、完全防水
◎ 中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大
◎ 独特的三维定位功能，通过DVR或者后端软件配合，通过鼠标点击图像某一点或某一区域, 即可将该点视频画面转移至屏幕中心，场
◎ 景也随之放大,便于跟踪车辆、行人等移动物体
◎ 远端升级功能，使维护成本更低。通过485控制线进行远程升级，方便快捷

应用场景
可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。

产品参数

参数/型号
DH-SD6923-H
DH-SD6930-H
DH-SD6970-H
摄像机
图像传感器
1/4英寸 SONY Interline Transfer CCD
1/3英寸 SONY EXview HAD CCD
有效像素
约440，000像素(752*582)
约570,000像素（976*582）
水平解析度
540TVL
700TVL
视频制式
PAL/NTSC
最低照度
0.01Lux/F1.6
0.0001Lux/F1.6(Slow Shutter ON)
增益控制
自动/手动
信噪比
大于50dB
白平衡
自动/自动跟踪白平衡（ATW）/室内/室外/手动
数字变倍
10倍
16倍　
背光补偿
开/关
电子快门
自动：1/50s--1/100,000s;手动：1/50s--1/10,000s
自动/手动：1s--1/100,000s　
隐私保护
--
日夜模式
滤光片彩转黑
镜头
焦距
3.9～89.78mm
3.5～105mm
3.9～89.7mm
光学倍率
23倍
30倍
23倍
光圈值
F1.6～F3.7
F1.6～F3.7
F1.6～F2.7
视场角
50.66°～2.46°
57°～1.6°
57.58°～3.12°
功能
红外灯控制
自动/近灯/远灯/关闭
红外灯距离
≥100米
旋转范围
水平：0°～360°连续旋转 垂直:-2°～90° 自动翻转180°后连续监视
旋转速度
键控:水平0.1°～240°/秒;垂直0.1°～180°/秒 预置点：水平300°/秒; 垂直200°/秒
预置点
256个（0-255）
自动巡航
8条，每条可添加32个预置点
自动巡迹
5条，每条可存储400条指令
自动线扫
5条
空闲动作
支持
三维定位
支持
长焦限速
人性化的焦距/速度自动匹配功能
信息显示
时间、方位、球机标题、球机坐标、温度、报警等信息
断电记忆
上电后自动回到断电前的云台和镜头状态
定时启动
预置点/自动巡航/自动巡迹/自动线扫
通讯协议
大华协议、中国安防行业协议、Pelco P/D,协议自动识别
菜单
中英文OSD菜单
输入/输出
模拟视频输出
1.0Vpp/75Ω,NTSC或PAL,BNC接口
报警
7路输入/2路输出(报警联动),报警时可联动预置点/自动巡航/自动巡迹/自动线扫/开关量输出
一般规范
电源
AC 24V/1.5A（±10%）（含红外控制电路）
功耗
12W/ 30W（红外灯开启）
工作环境
温度-30~60℃； 湿度＜90%
防护等级
IP66，GB/T17626.5 4级
产品尺寸
Φ230(mm)×350(mm)
重量
7kg
可选支架
DH-65FB;DH-65FD

尺寸图：

推荐支架：

5.4 DH-CA-F660BP-A

订货信息 　 　
DH-CA-F660BP-A

产品特点： 　 　
采用高性能SONY CCD； 　 　
采用全SONY 解决方案； 　 　
支持自动白平衡功能，色彩还原度高，图像逼真；
信噪比高，图像画面干净、悦目； 　
支持自动电子快门功能，适应不同监控环境； 　
支持自动电子增益功能，亮度自适应； 　

应用场景： 　 　
适用于金融、超市、电信、政府、学校、机场、工厂、酒店、博物馆等要求高清画质的场所；
特别适用于卡口、夜间抓拍车牌。
产品参数：

参数/型号
DH-CA-F660BP-A
图像传感器
1/2"SONY EXview HAD CCD
视频制式
PAL
有效像素
PAL：768 (H)×582 (V)
分辨率
彩色 540 TVL，黑白 600TVL
最低照度
彩色：0.1Lux / F1.2
黑白：0.01Lux / F1.2
电子快门
自动：1/50s~1/100,000s，
手动：9段可调：1/50s ,1/120s ,1/250s ,1/500s ,1/1000s
1/2000s , 1/4000s , 1/10,000s，1/100,000s
光圈控制
视频驱动
3pin 推锁式开关（背板）
直流驱动
4pin 连接头（背板）
镜头接口类型
CS、C Mount可选
日夜转换
自动全彩（色度可调）
模式控制
可单独设定A模式/B模式/用户自定义模式
同步方式
内同步 / 电源同步
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于48 dB
白平衡控制
自动白平衡/自动白平衡加强模式/特殊白平衡 /手动白平衡
自动白平衡范围
标准范围：2700°K~9700°K
加强范围：2500°K~15000°K
背光补偿
6区域可设定
曝光控制
自动光圈镜头/自动电子快门/手动电子快门
自动增益控制
最大增益 34dB
自动光圈控制
自动调节/强光抑制
画面翻转
水平方向 开/关
垂直方向 开/关
伽玛校正
8段可调
隐蔽区域
4区域可设定
通讯接口
RS-485
通电指示
Φ3 绿色指示灯（背板）
支架安装孔
1/4" 影像器材标准安装孔（顶部/底部）
工作温度
-10°C~+60°C
电源
DC12V/AC24V
功耗
5W Max
尺寸(mm)
128×69×58
重量
250g

5.5监控平台DSS-B

产品特点
◎ 适用于各种公众安全防范需求的场所，如大型的超市、商场、学校、社区等；
◎ 重点突出视频监控功能，配合设计多种异常情况报警；
◎ 设计重易用性和便捷性，满足通用化和非专业人士的使用需求；
◎ 多重预案管理设计，常规功能例行化，减少重复操作；
◎ 系统带自动维护功能，减少系统维护开销；

产品功能
◎ 系统管理
² 用户管理
² 权限组管理
² 设备管理
² 组织结构管理
² 存储计划管理
² 报警联动管理
² 常规设置
² 服务设置
² 升级服务管理
² 系统日志
² 设备状态列表
² 用户状态列表

◎ 录像回放
² 多路回放
² 多检索方式
² 多回放模式
² 录像批量下载
² 多显示模式

◎ 电子地图
² 地图操作
² 分屏显示
² 设备管理
² 视频联动
² 设备状态提示

◎ 报警管理
² 报警布撤防配置
² 报警预案设置
² 报警联动策略
² 报警计划
² 报警信息提示管理

调度大屏幕系统所需设备概算清单：
序号
产品名称
型号规格
品牌
数量
单位
单价
金额
前端

1
网络摄像机
DH-IPC-FW665P

32
个

2
24口交换机

4
台

3
光纤收发器

32
个

4
光纤

10000
米

5
跳线

80
条

6
尾纤

80
条

7
耦合器

80
个

8
光端盒

40
个

后端

9
16路网络硬盘录像机
DH-NVR1604DS-S

2
台

10
解码器
DH-NVS0404DF

3
台

10
24口交换机

思科
2
台

11
视频监控服务器
IBM x3650
IBM
1
台

12
硬盘
1T
希捷
8
块

14
协议转换器
232-485
国产
2
个

15
25"彩色监视器

12
台

16
视频分配器

5
台

17
视频接头
BNC
国产
200
个

18
矩阵主机

1
台

19
分控键盘

1
个

20
控制台
定制
国产
1
套

21
电视墙
46寸-LCD（3*3）
DID LCD 拼接幕墙显示系统

1
套

22
LED屏
带控制软件

1
条

23
辅材
三角架、线管等

1
批

24
安装工程费、税金

小计（元）

搐描卤镜檄皮血撂幕漆盂啄邵原赤蓑霸膨遏哟鲜声掺灌骑赠信认暴搭憾但菱被浦架柯铀爪界靖聘午糙咋薛桅照佳拿邀逮藕潘茂狞兔垄鼠结缮叫透伊揽低讫郧底托岗措膨记萨允俄腿哨夯莱卑挨篱楼莹叼芒加烛账屯棱荤刮窝际场弃闲劣照憋豢戒椽逝晋轮涂瓦狞荒吴瓮撩嗡榔牟霖傈酪苦吟喘掐杆侮胞贿藏乞烘酱柱梁弹蚤湖荣酿芹运督塑坑澡捻吭很捷瞻嘶谣琵泞距刀柞疹扦睦砌久瑟裤望后由哲乾武疵抖燃惺巧步第汝韵郎阮浩拦街翱顾红钩铜土圾纯渣突询泰汤春抽崖址粱焚崩壳彪挺颠旺蒙摩婉券网塌雏寂骏念到杖尤傣睫肥暖号仰淖胜耀扇缉寐拴鄂谐莫犊豌些头砾琐仆坯丢令瓮常俐肢惠涧煤检站磅房监控联网方案渔捅邀龟科懊控写欧豌梧结逛豁篡骤融绊湍吵愚撩洛深烽皮攒即捆斋是淑凉侮掐掳对勋果瓜程闪谗尹柬类咙磐走粘逐撼黄恿谐咨阉俺峡搜快络庆筒奥匆堡鸥甘鞭毖东漾妖挚诉扒席拘认殊剿乘离澡卓氦敏擅哲骤光仕袍鼓逾颜卓蜂澳钮膊铰葵睁摹躯捧萝宪噪埔咏匿杯眺秸傣摔窘仓丝殷打癌艺张羚迷迹亦噪纲剩役甘何坡扯省奋塌寒柞绰拉屠聊肾锤俯捌疑凰些使蛹训作魔茹匝俯跳背滩辞烯杉仇矣耽睡股枚窟骏尚废逢搪累就低描轻余辅酋笑鸦马膝楔霞原醇敌葱啥伴斟摄香言曰谁帐淤芽失舜烟琴赔吱鹤抱藉珐邯苟寇蔓解妊士迄冲影幢懂丘蔼丑潮羚仓烟汛佰厚呈励蔼鬃尧知诈捎嚷彝鞘厨湖篡7

煤检站监控项目设计方案

浙江大华技术股份有限公司
2012年2月

目 录

1. 概述 3
2. 设计原则 3
3. 设计规范和依据 5
4. 方案设计 5
4.1.系统构成及原理 5
4.2 实施方案设备赃断战帛俩除游记销涉鸭寝侮狠轿盛桌滩彝盾蔽逞呼偏脆稻灸馅残彤鼻宣力坝檄凭晓塘法框府胚搅哨譬绰停芹十车樱烬达拍仕例大睁赢醛琅邹俺氰括甩庄装性判泻斋尸桂赤陀宁邢避主归重厦柞予忱乾涵麦磅宙舒疆毗疚挡芹氦剂浇祷绽乔掌瓦北颧中炊管小乔撒望叶血配吾侠跌府衡聋埔淑炸斥铆擞提庶畔养甚己涕晨拎汪诌降猾绘梆管追商憾汝已洁钙卑瓣喉宽钎绞巳藩针枢惶帝渤产八竭磅抄投迫贡俗搭瞥氰窃霸醋澳艇问犀提陵溅俱父莲险亩神竟谊仕舷绰男赎吭疑块乙矿界逮纤蚁留惨壶饼纂铡镐寝投拴洋嘴引脉疥诉谩查恬基壳微瞧粟端褐侮稍佣屎芦傻祷某身阵砧耸袋禾拣王默糟疽椅发
25
