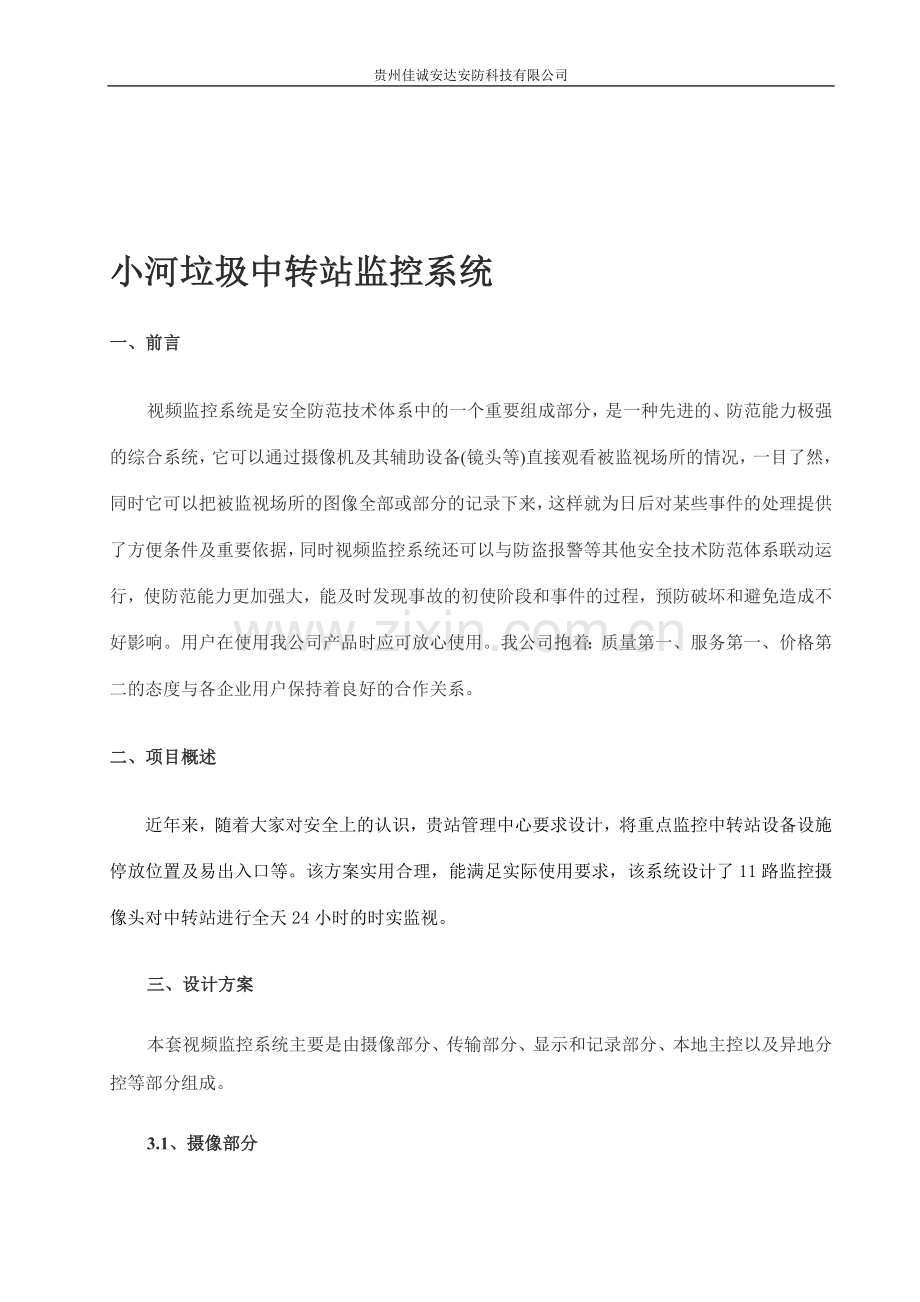

小河垃圾中转站监控系统
一、前言
视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时视频监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故的初使阶段和事件的过程，预防破坏和避免造成不好影响。用户在使用我公司产品时应可放心使用。我公司抱着：质量第一、服务第一、价格第二的态度与各企业用户保持着良好的合作关系。
二、项目概述
近年来，随着大家对安全上的认识，贵站管理中心要求设计，将重点监控中转站设备设施停放位置及易出入口等。该方案实用合理，能满足实际使用要求，该系统设计了11路监控摄像头对中转站进行全天24小时的时实监视。
三、设计方案
本套视频监控系统主要是由摄像部分、传输部分、显示和记录部分、本地主控以及异地分控等部分组成。
3.1、摄像部分

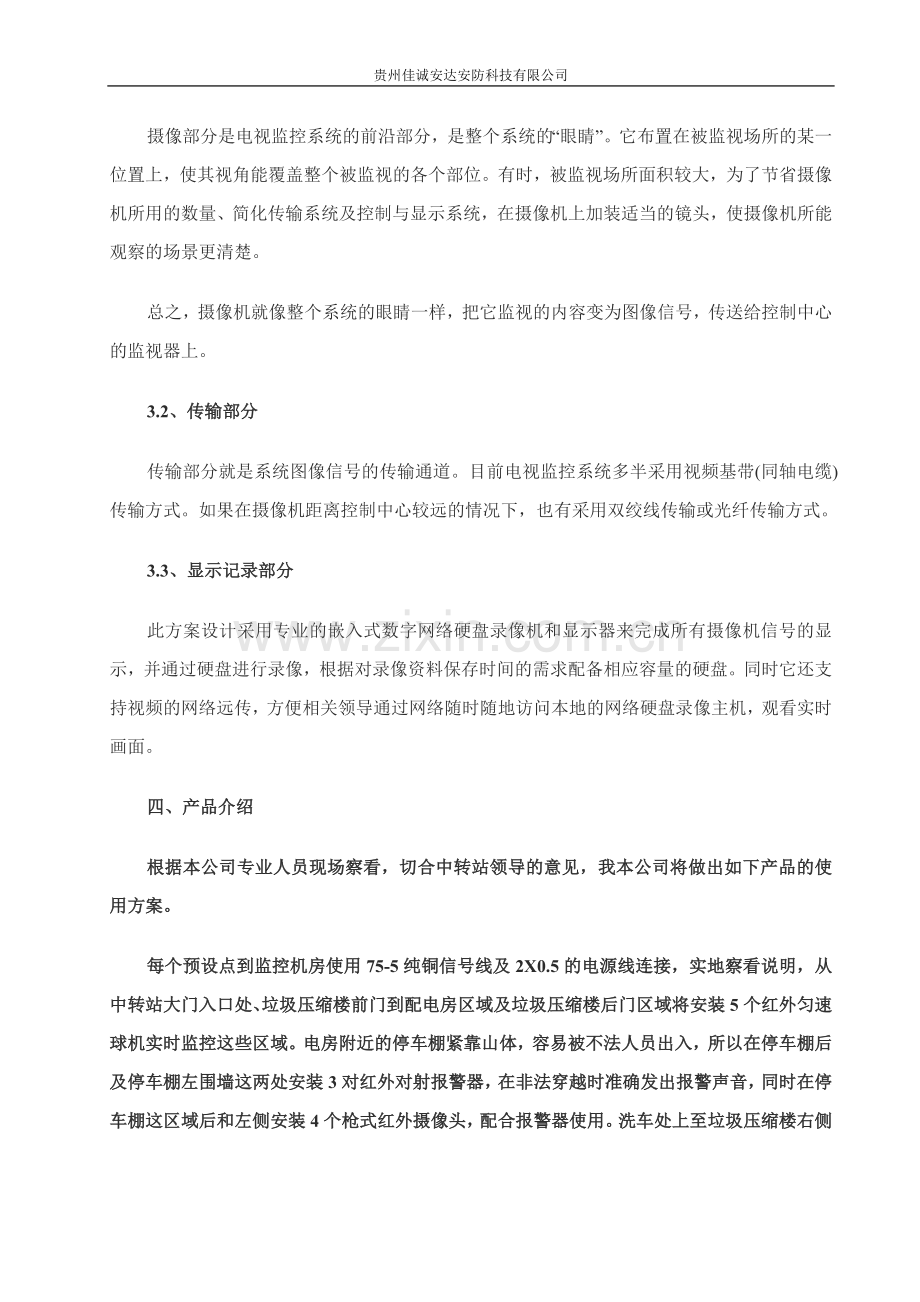

摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。
总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。
3.2、传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
3.3、显示记录部分
此方案设计采用专业的嵌入式数字网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，根据对录像资料保存时间的需求配备相应容量的硬盘。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。
四、产品介绍
根据本公司专业人员现场察看，切合中转站领导的意见，我本公司将做出如下产品的使用方案。
每个预设点到监控机房使用75-5纯铜信号线及2X0.5的电源线连接，实地察看说明，从中转站大门入口处、垃圾压缩楼前门到配电房区域及垃圾压缩楼后门区域将安装5个红外匀速球机实时监控这些区域。电房附近的停车棚紧靠山体，容易被不法人员出入，所以在停车棚后及停车棚左围墙这两处安装3对红外对射报警器，在非法穿越时准确发出报警声音，同时在停车棚这区域后和左侧安装4个枪式红外摄像头，配合报警器使用。洗车处上至垃圾压缩楼右侧通道处加装一个红外枪式摄像机。综上所述布置的监控点，从节约成本和施工难度及有效区域监控等来说，已经完全能起到实时监控的作用。
4.1 产品简介：
品牌：威缔欧VD-865
规格 / 型号
VD-865
水平解析度
520TVL
成像器件
1/3"SONY Super HAD CCD
图像像素
PAL:500(H)X582(V)
信噪比
More than 48dn
耗电流
90mA(IR ON MAX 470mA)
最低照度
IR ON 01ux
电子快门
PAL:1/50s-1/100.000s
白平衡
Auto/手动设置
伽码校正
Auto
增益控制
Auto
背光补偿
Auto
隐私遮蔽功能

移动侦测

日/夜转换

菜单

色彩调节

强光抑制功能
手动设置
宽动态功能
手动设置
语言
支持8种语言 中/英
电视系统
PAL/NTSC
感光面积
4.9mm(H)x3.7mm(V)
数字降噪技术
2D-DNR
同步系统
内同步
视频输出
1.0vp-p.75Ω,BNG Connector
红外灯距离
30米红外摄像机 能有40米的发现距离
防护等级
IP65
电源
DC 12V ±10%
工作温度
-30℃～+50℃
外壳颜色
紫色
重量
350g
尺寸
Φ70mm×128mm
材质
铝合金 Aluminum alloy
产品特点
该红外摄像机的市场普及型产品,满足所有用户需求
应用领域
该红外摄像机可适用各种室内24小时监控的场地，如商场、酒店、学校、等监控
4.2 红外高匀球VD-BS830

产品展示

品牌：威缔欧
产品型号：VD-BS830
产品类别： 红外匀速球

产品摘要
360度连续旋转、RS485通讯接口
详细参数
型号
VD-BS830
图像传感器:
1/3″SONY CCD
信号系统:
P制/N制
有效像素:
440.000PIXELS
水平清晰度:
480电视线
信噪比:
≥48db
白平衡:
自动，自动追踪，室内/外，手动
内置镜头:
216x f=4.1-73.8mm
快门速度:
1/1—1/10,000s
最小对物距离:
10毫米(使用1x时),1000毫米(使用22x时间)
最低照度:
0.7lux-0.001lux  彩色自动转黑白
增益:
自动/手动优先
曝光:
自动，手动，快门，光圈
背光补偿:
开/关
变焦模式:
自动，手动，缩放触发，键控，间隔，触发
视频输出:
1.0Vp-p,75Ω(BNC)
水平转动速度:
12°/S
垂直范围:
0-90
通信接口::
RS485控制
电源:
DC12V（-0.5V ～ +1V）
环境温度
室内球：（0ºC～+40ºC）  室外球：（-40℃～+60℃）
环境湿度
≤95%无结露现象
功率消耗
≤30W
通信协议
PELCO_D , PELCO_P
通信波特率
1200 bps /2400 bps/4800 bps/9600 bps
水平旋转范围
360º
俯仰范围
90º
自动翻转功能
二级分段控制（一级水平180º二级垂直90º）
速度与焦距自动匹配
根据摄像机焦距的大小自动调节运动速度开
自动控制红外灯
夜晚根据像机焦距自动切换远近红外灯
遮蔽区
2个
风扇及加热器
自动温度控制

4.3 硬盘录像机

威缔欧VD-8116
产品技术参数：
型 号
VD-8116
• 操作系统
嵌入式Linux操作系统
• 操作界面
图形化操作界面，支持鼠标、面板、遥控器操作
• 视频标准
PAL、NTSC
• 图像压缩
H.264
• 音频压缩
ADPCM
• 录像方式
手动、定时、报警、移动侦测
• 录像查询
时间检索、事件检索、通道检索、日志检索
• 备份方式
网络备份、USB备份、SATA刻录、eSATA
• 视频输入
16路BNC
• 视频输出
1路BNC；1路VGA输出；1路HDMI高清输出
• 音频输入
16路BNC
• 音频输出
• 语音对讲
1路BNC
1路语音对讲
• 监视质量
PAL：720x576（D1）；NTSC：720x480（D1）
• 回放质量
PAL：704x576（D1）；NTSC：704x480（D1）
• 图像控制
6档可调
• 移动侦测
每个通道可设置独立的检测区域，并可设置多级灵敏度
• 画面显示
1、4、9、12、16画面显示
• 录像速度
PAL：25帧/秒(可调) NTSC：30帧/秒(可调)
• 录像保存
本机硬盘、网络
• 本地回放
8路D1全实时，16路D1非实时回放
• 报警输入
16个开关量输入
• 报警输出
4个开关量输出
• 云台控制
RS485
• 硬盘接口
6个SATA接口，支持ESATA接口
• 网络接口
RJ45 10M/100M自适应以太网口
• USB接口
2个USB2.0高速接口
• 电 源
ATX

五、设备清单及报价
序号
设备名称
型 号
单位
数量
单价（元）
合计
1
嵌入式硬盘录像机
威缔欧VD-8116
台
1
5900
5900
2
红外摄像机
威缔欧VD-865
台
6
1240
7440
3
红外匀速球

威缔欧VD-BS830
台
5
3650
18250
4
显示器
创维32英寸
台
1
2470
2470
5
监控专用硬盘
西数工控机专用（2.0T）
块
2
1140
2280
6
B N C
75-5焊接
个
25
5
75
7
固定支架
室外防水镀锌合金
个
6
28
168
8
电 源
普天视DV12V 2A
只
6
45
270
9
视频线
普天视75-5 96编
米
1100
3
3300
10
电源线
普天视2X0.5
米
1100
3.5
3850
11
PVC阻燃管
联塑20管
米
200
5.5
1100
12
PVC管连接头
联塑20管
个
100
4
400
13
球机立杆
3米
根
3
750
2250
14
红外对射报警器
150米栅栏
对
3
1780
5340
15
耗材
600
A
设备及材料合计
1至15项合计：53693
B
工程安装费
53693X10%=5369
C
税金
（53693+5369）*6%=3543
D
工程总价
A+B+C:　53693+5369+3543＝62605

以上费用包含：监控系统施工图设计费、人工费、机械高空作业费、材料运输费、员工食宿费及施工人员异地往返车费。

六、施工方案
1、成立施工小组，指定专人负责，确保工程如期完工。
2、全面负责设备安装，并且设备安装所使用材料将为质量上乘产品。
3、设备的安装首先考虑到国家电气安装规范，能够作到坚固，稳定，工艺美观大方，金属部件有效接地。
4、具体线路根据现场情况，与用户商议后再定。
七、承诺
设备保修一年，保修期内设备非人为损坏免费更换或维修。
设备终身维护，保修期后设备维修只收取材料费。
协助用户进行有关扩展功能的应用开发。
系统运行期间出现故障，将在24小时内派技术人员现场处理。
系统安装调试完毕后，将对用户操作人员进行培训。
