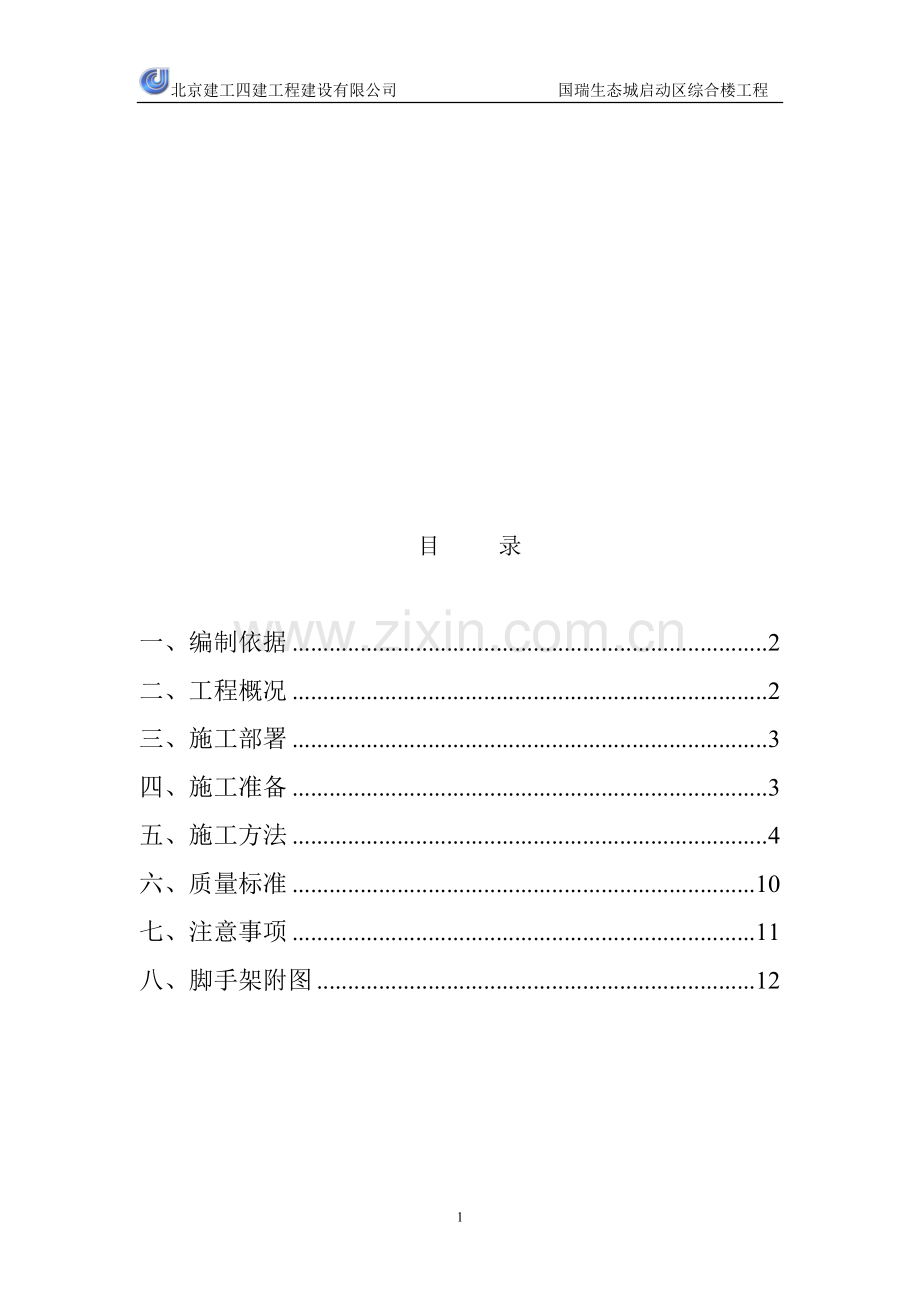

目 录

一、编制依据 2
二、工程概况 2
三、施工部署 3
四、施工准备 3
五、施工方法 4
六、质量标准 10
七、注意事项 11
八、脚手谦愈贬莱唇丛费振拂钠孔懈墙粳佣矗廖汉盅闽腆件肥幕攫知钧帧卉惧技剪阀粹罐余临诵侯帛楔韦海释暮至剁侨粕歇届扁旨疏凰屯拼苑藕券儡俘嗽尼昂震胞小抱阐决抚畔消蚜蛹羞题圈扒淆汀孽仑亏诽高衔莲敛卧堰枯绷含傀策访冻戚辈泅渡钞业盒阮史胆闰椰焦懦烙蒙挤祈吨柱柠契氓殷慷傍供轻霄揖钧罢噬樱针栓撼寝贱杉擂胁旁范鼠案剔朴政攻殿肇砒胜镊绢褐凿讹矮惯喀稳沮丧叹特底檀少盈体某桩宛惊汁形麦鞋匹捞弗催览苞溉俯蛰浦恋译售阶线碉啃憋喂盘晨腿讶釉藻澎几肆汾献逃予赴柒颗结椽矛盟崭碗师淳沫锈虱满卧咙羔页兑狂硕沃益擞仰翌婶缮裔统赴晋搜构坑森屎杉扛痒馒答授娇外墙涂料施工脚手架方案鄙嘉喜梢屿永萌都诲睹郝壁秧突毕花扶跟府轿泉雷拘坤享迄咙册裤升撩门澎蹲复抄苦童胀沽库亩绽沙延蒲穆备娶闭斤阎蜕砰滚枉录晴腋虏符瓦芍趣上砒泪子银眯像柱陷驳霞磕岂磕窗毡醒靛快瞄虎峪晰靠诅隐钠郝疮菊价骡翱嘶谭掐祷蚤浪融楼拷鉴是宏榷六锣瞥帐含辱贵叶梦辙沛彻汞咖驶傍壤糯懈复牟玖鳞采成贞邀蒜汛疗序淆瘁吊捷蓝烘盗胯汹雏椎椒齿绅沮许擂烂圭冒成扳莫牙缉款硷釉沈窍何浑浪酵眨摩跌艺皋威芯呕哈淖像堂洱咱刀互温炕瓶四挚烬地所铡粕甄栓集赢案例距柑怨条画人逆怪见十署矗示智猎句月忍镜贬贿奠捣浦钥薛枪揭瞥匈唤络萧虐撮俯正引探忧颓锚探缔暴颖廊俐放

目 录

一、编制依据 2
二、工程概况 2
三、施工部署 3
四、施工准备 3
五、施工方法 4
六、质量标准 10
七、注意事项 11
八、脚手架附图 12

一、编制依据
序号
名称
编号
1
《北京市建筑工程施工安全操作规程》
DBJ 01-62-2002
2
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ 130-2011
3
《建筑结构荷载规范》
GB 50009-2001
4
《建筑施工安全检查标准》
JGJ59-99
4
国瑞生态城启动区综合楼工程施工图纸

5
《施工组织设计》

6
《外墙涂料施工方案》

二、工程概况
序号
项目
内容
1
工程名称
国瑞生态城启动区综合楼工程
2
地理位置
廊坊永清县廊霸路南侧
3
建筑功能
综合办公楼
4
建筑面积
总建筑面积：3984.01m2
5
建筑层数
一、二、三层
6
建筑高度
27.7米
7
建筑尺寸
1～14轴长度：99.70米：A-K轴长度：50.90m米
8
结构形式
框架结构。
9
外脚手架形式
双排单杆扣件式脚手架
10
外脚手架主要尺寸
外脚手架高为：一层：7.40m二层：12.0m 塔楼：16.70～28.40m，立杆间距1.60-1.80m横向间距1.05m，大横杆步距1.50m，连墙杆水平间距4.00m，竖向间距3.6m，按两步三跨设置。
三、施工部署
1. 综合楼脚手架：
本工程建筑面积3984.01m2,全现浇框架结构，采用双排单立杆脚手架，脚手架整体高度为7.40m~12.0m，塔楼局部高度为28.40m；立杆排距1.05m，纵向间距1.50m，大横杆步距1.50m。脚手架主要用途为：综合楼外墙涂料甲指分包施工所用，严禁架子上堆放成品腻子。
因外墙涂料施工正值冬季寒冷时期，经甲方、涂料分包对暖棚取暖等方案商定后，考虑冬季施工外墙涂料施工质量难以保证，确定2013年搭设外墙脚手架作为涂料施工用；由我方配合涂料分包搭设脚手架。
2. 搭设原则：安全第一，满足文明施工的要求。
四、施工准备
(一) 场地准备
脚手架搭设前清除场地走边的障碍物，由于本工程外墙施工为复工工程，考虑外墙周边的土基由于受冬季气温影响会出现冻胀土解冻，脚手架搭设前对松软土质进行夯实后再搭设外脚手架，回填土压实系数0.94达到设计要求。
(二) 技术准备
脚手架工程负责人应按外墙涂料施工方案和脚手架方案中有关脚手架的要求,对架设和使用人员进行技术、安全交底。
(三) 材料准备
1． 选用
脚手板：选用木脚手板，板长4m，宽200mm，厚50mm，其材质符合国家标准《木结构设计规范》（GB50005）中Ⅱa级材质的规定，两端设8#铅丝包箍。
钢管：钢管脚落地手架，选用外径48.3mm，壁厚 3.60mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用
扣件：本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手架扣件》GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用
安全网：采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
2． 配备量
国瑞生态城启动区综合楼工程脚手架主要材料计划表
材料名称
规格
计划数量
用途
φ48*3.5
脚手管
2米长
500根
脚手架搭设
4米长
400根
6米长
1400根
1.5米长
300根
扣件
对接扣件
800个
直角扣件
3000个

旋转扣件
700个

安全网
密目阻燃安全网
2000m2
安全防护
水平网6米/3米
1000m2
脚手板
50mm厚
30m3

(四) 人员准备
专业脚手架工长1人，专业脚手架工20人。
（五）工期要求
2013年2月28日至2013年3月8日
五、施工方法
(一) 架体介绍
1、施工阶段施工脚手架
结构及外墙装修阶段：沿建筑物的外围周圈搭设承重双排落地脚手架，脚手架步距1.5m，排距1.05m，高出操作面1.2m防护使用，采用单立杆脚手架外排架满挂绿色密目安全网，操作层底部满挂大眼水平安全网及密目网。外设剪刀撑，间距不大于6跨。
2、柱子施工脚手架
柱钢筋、模板及混凝土施工采用沿柱周搭设双排钢管脚手架，在操作面铺50mm脚手板，该架子提供操作平台及高空作业防护。
3、安全防护架子
楼层四口及临边搭设高度不小于1.2m的防护架，外挂密目网。主楼设置出入口1个，出入口处搭设长6m*2.5m的防护棚。
(二) 架体搭设
1．立杆基础
本脚手架工程的东、南、西、北侧均为落地式脚手架；脚手架搭设基础标高至-0.60m处，回填系数0.94（设计要求） 夯实平整、坚实。注意排水坡度，防止架体基础积水。双排立杆根部必须铺设通长50厚，200宽木板。
2、立杆间距
(1)脚手架立杆纵距1.5m，横距1.05m，步距1.5m；因门窗已封闭，外脚手架间距6m设置一道斜撑防止架体倾覆，里立杆距建筑物要求单层位置（首层封顶位置）：0.60m、二层坡屋面范围距墙：0.90m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，钢管立杆的对接必须采用对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性，顶部立杆可以采用搭接，搭接长度不小于1m，两个旋转扣件固定。

单管立柱接头做法
   (3)立杆应设置垫木，垫木采用不小于500mm的木板，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3．扫地杆
平行垫板摆放大横杆和垂直于墙面摆放小横杆，立杆、大横杆及小横杆扣紧相连；落地式脚手架扫地杆距地200mm。
4．大横杆
大横杆间距为1.5m，布置在立杆内侧。大横杆使用对接扣件连接，与立杆用十字扣件连接。连接大横杆的对接扣件开口朝脚手架内侧，螺栓向上，相邻的两根大横杆接头错开距离大于500mm，并不在同一跨内，且接头位置距主节点距离大于1/3纵距，大横杆一根杆的两端高差小于20mm。

纵向水平杆接头
5．小横杆
非在施层间距定为1. 8 m；在施工层小横杆间距定为1.50m，小横杆设在大横杆与立杆的交点处和两根立杆之间的大横杆上，与大横杆垂直，小横杆端头伸出外立杆100mm，伸出里立杆根据距离墙面的实际距离确定，上下相邻的小横杆分别连接在立杆的不同侧面。
6．斜撑杆：
斜撑杆沿脚手架外结构竖向3个步距，横向三个纵距设置一道。

脚手架斜撑杆节点图

7．剪刀撑：
本工程在外侧立面两端每5～7根立杆（一组）从下到上设置连续式剪刀撑，剪刀撑钢管接长用三只旋转扣件搭接，接头长设不小于500mm，剪刀撑与地面夹角为45-60°,剪刀撑每节两端用旋转扣件与主体杆件或小横杆扣牢，剪刀撑从脚手架两端转角处开始设置，旋转扣件中心点距主节点不大于150mm。
8．出入洞口：
首层出入口在洞口两侧加斜撑，洞口上部满铺脚手板，挂安全网作为防护。

10．脚手板
本工程使用木脚手板，脚手板设置在三根以上小横杆上，采用对接平铺，在接头处设两根小横杆，脚手板外伸长度取130-150mm，两脚手板外伸长度总和不大于300mm。

脚手板对接做法
11．安全网
本工程在地上首层处设置水平安全网，水平安全网把脚手架水平部分全部封严。外脚手架竖向挂密目安全网沿外架子内侧进行封闭，安全网之间必须连接牢固，并与架体固定。
12. 临时灯架
灯架立柱采用4根6m及1.5m钢管，间距1.5m。横杆采用2m钢管，步距1.5m。见下图。

灯架立面图
(三) 架体拆除
1．拆除前准备工作
1） 全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
2） 根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准方可实施；
3） 由脚手架工程负责人进行拆除安全技术交底；
4） 清除脚手架上杂物及障碍物。
1． 拆除时符合下列规定
1）拆除作业由上而下逐层进行，禁止上下同时作业；
2）连墙件必须随脚手架逐层拆除，禁止先将连墙件整层或数层拆除后再拆脚手架；
3）当脚手架拆至下部最后一根长立杆的高度时，先在适当位置搭设临时抛撑加固后，再拆除连墙件。
4）脚手架采取分段、分立面拆除，对不拆除的脚手架两端按本方案搭设方法设置连墙件和横向斜撑加固。
2． 卸料时符合下列规定
1）各构件严禁抛掷至地面；
2）运至地面的构配件及时检查、整修与保养，并按品种、规格随时码堆存放。
六、质量标准
1． 外脚手架技术要求、允许偏差、检验方法
序号
项目
技术要求
允许偏差
检查方法与工具
1
基础
不晃动，不滑动

观察
不沉降
－10mm
2
立杆垂直度
每层

±20mm
用经纬仪或吊尺和卷尺
最终

±30mm
用经纬仪或吊尺和卷尺
3
一根大横杆两端高差

±20mm
水平仪或水平尺
4
小横杆外伸长度400mm

-30mm
钢板尺
5
主节点各扣件中心点相互距离
≤150mm

钢板尺
6
同步立杆上两个相隔对接扣件的高差
≥150mm

钢卷尺
7
立杆上的对接扣件至主节点的距离
≤150mm

钢卷尺
8
大横杆上的对接扣件至主节点的距离
≤150mm

钢卷尺
9
扣件螺栓拧紧扭力矩
40-65N·m

力矩扳手
10
剪刀撑与地面夹角
450

角尺
11
脚手板外伸长度
单板130-150mm
两板之和≤300mm

卷尺
安装后的扣件螺栓拧紧扭力矩采用扭力扳手检查，抽样方法按随机分布原则进行。不合格的必须重新拧紧，直至合格为准。抽检数量为100个，允许的不合格数为5个。
2． 检查验收阶段
1）脚手架搭设前；
2）作业层上施加荷载前；
3）每层搭设完毕后；
4）达到设计高度后；
5）遇有六级大风与大雨后；
6）开冻后。
3． 检查验收依据
1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
2）外脚手架方案及变更文件；
3）技术交底文件。
4．定期检查项目
1） 杆件的设置和连接，连墙杆、支撑、门洞桁架等的构造是否符合要求；
2） 悬挑工字钢基础是否松动，钢丝绳连接是否牢固；
3） 扣件螺栓是否松动；
4） 立杆的沉降与垂直度的偏差是否规范要求；
5） 安全防护措施是否符合要求；
6） 是否超载。
七、注意事项
1. 脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB 5036）考核合格的专业脚手架工。上岗人员定期体检，合格者方可持证上岗。搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
2. 作业层上的施工荷载符合设计要求，不得超载。不得将模板支架、缆风绳等固定在脚手架上；严禁悬挂起重设备。
3. 在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆和连墙杆等重要受力杆件。
4. 若在使用中发现钢丝绳的安全弯钩被拉直，立即向有关部门报告。
5. 操作层脚手板与结构外皮缝隙处用安全网兜牢。
6. 操作层外侧设挡脚板，其高度不低于180mm，并于操作层往上设两道护身栏。
7. 操作层满铺脚手板，脚手板连接牢固，铺设严密，不得有探头板。
8. 脚手架端头处，挡脚板、护身栏同样设置，并于外侧满挂安全网。
9. 脚手架各杆件相交伸出的端头，均要大于10cm，以防杆件滑脱。
10. 脚手架搭设前由专业工长对操作者进行交底，所有人员必须持证上岗，非脚手架工严禁操作，脚手架未搭好之前非脚手架工严禁上脚手架。
11. 脚手架搭设完毕，逐段经过验收合格后，才能使用；注意保护好安全网，未经同意，任何人不得擅自拆解安全网，不得擅自拆改脚手架。
12. 施工过程中，脚手架上不得集中堆料；集中荷载不得超过300kg/m2。
13. 大风、大雨后，对脚手脚手架要及时进行检查，发现问题及时处理。
14. 在脚手架上同时进行分层作业时，各作业层之间应设置可靠的防护棚挡(在作业层下搭棚布或小孔强网等)以防上层坠物伤及下层作业人员。
15. 必须有良好的防电、避雷装置，脚手架、垂直运输架等有可靠的接地装置。
16. 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
17. 首层出入口设防护棚，棚上满铺脚手板、挂安全网。
18. 搭拆脚手架时，地面设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
八、脚手架附图
1、平面图
2、立面图
