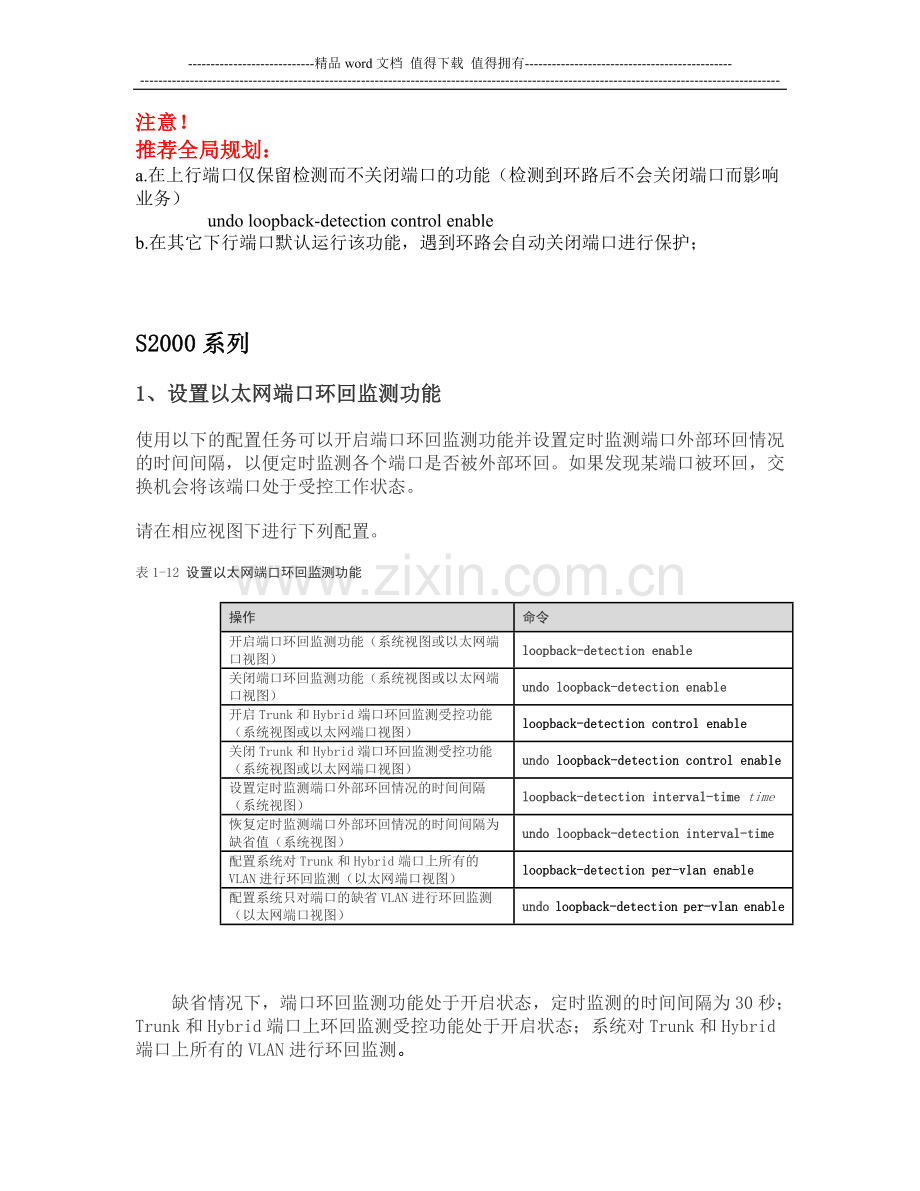

注意！
推荐全局规划：
a.在上行端口仅保留检测而不关闭端口的功能（检测到环路后不会关闭端口而影响业务）
undo loopback-detection control enable
b.在其它下行端口默认运行该功能，遇到环路会自动关闭端口进行保护；
S2000系列
1、设置以太网端口环回监测功能
使用以下的配置任务可以开启端口环回监测功能并设置定时监测端口外部环回情况的时间间隔，以便定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
请在相应视图下进行下列配置。
表1-12 设置以太网端口环回监测功能
操作
命令
开启端口环回监测功能（系统视图或以太网端口视图）
loopback-detection enable
关闭端口环回监测功能（系统视图或以太网端口视图）
undo loopback-detection enable
开启Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
loopback-detection control enable
关闭Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
undo loopback-detection control enable
设置定时监测端口外部环回情况的时间间隔（系统视图）
loopback-detection interval-time time
恢复定时监测端口外部环回情况的时间间隔为缺省值（系统视图）
undo loopback-detection interval-time
配置系统对Trunk和Hybrid端口上所有的VLAN进行环回监测（以太网端口视图）
loopback-detection per-vlan enable
配置系统只对端口的缺省VLAN进行环回监测（以太网端口视图）
undo loopback-detection per-vlan enable
缺省情况下，端口环回监测功能处于开启状态，定时监测的时间间隔为30秒； Trunk和Hybrid端口上环回监测受控功能处于开启状态；系统对Trunk和Hybrid端口上所有的VLAN进行环回监测。
2、设置端口统计信息的时间间隔
使用以下的配置任务可以设置端口统计信息的时间间隔，交换机在统计端口信息时统计的是此时间间隔内的平均速率。
请在以太网端口视图下进行下列配置。
表1-13 设置端口统计信息的时间间隔
操作
命令
设置端口统计信息的时间间隔
flow-interval interval
恢复端口统计信息的时间间隔为缺省值
undo flow-interval
缺省情况下，端口统计信息的时间间隔为300秒。
S3000系列
1、设置以太网端口环回监测功能
使用以下的配置任务可以开启端口环回监测功能并设置定时监测端口外部环回情况的时间间隔，以便定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
请在相应视图下进行下列配置。
表1-12 设置以太网端口环回监测功能
操作
命令
开启端口环回监测功能（系统视图或以太网端口视图）
loopback-detection enable
关闭端口环回监测功能（系统视图或以太网端口视图）
undo loopback-detection enable
开启Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
loopback-detection control enable
关闭Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
undo loopback-detection control enable
设置定时监测端口外部环回情况的时间间隔（系统视图）
loopback-detection interval-time time
恢复定时监测端口外部环回情况的时间间隔为缺省值（系统视图）
undo loopback-detection interval-time
配置系统对Trunk和Hybrid端口上所有的VLAN进行环回监测（以太网端口视图）
loopback-detection per-vlan enable
配置系统只对端口的缺省VLAN进行环回监测（以太网端口视图）
undo loopback-detection per-vlan enable
缺省情况下，端口环回监测功能处于开启状态，定时监测的时间间隔为30秒； Trunk和Hybrid端口上环回监测受控功能处于开启状态；系统对Trunk和Hybrid端口上所有的VLAN进行环回监测。
2、设置端口统计信息的时间间隔
使用以下的配置任务可以设置端口统计信息的时间间隔，交换机在统计端口信息时统计的是此时间间隔内的平均速率。
请在以太网端口视图下进行下列配置。
表1-13 设置端口统计信息的时间间隔
操作
命令
设置端口统计信息的时间间隔
flow-interval interval
恢复端口统计信息的时间间隔为缺省值
undo flow-interval
缺省情况下，端口统计信息的时间间隔为300秒
S3500系列
1、设置以太网端口环回监测功能
使用以下的配置任务可以开启端口环回监测功能并设置定时监测端口外部环回情况的时间间隔，以便定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
端口环回监测功能处于开启状态后（使用loopback-detection enable命令），当系统发现Trunk或Hybrid端口上某个VLAN中的端口被环回时，如果端口环回监测受控功能启动（使用loopback-detection control enable命令），交换机会将该Trunk或Hybrid端口处于受控工作状态，同时删除该端口对应的MAC地址表项。如果端口环回监测受控功能启动关闭，交换机发现端口被环回，则只上报Trap信息，该Trunk或Hybrid端口仍处于正常工作状态。
请在相应视图下进行下列配置。
表1-17 设置以太网端口环回监测功能
操作
命令
开启端口环回监测功能（系统视图或以太网端口视图）
loopback-detection enable
关闭端口环回监测功能（系统视图或以太网端口视图）
undo loopback-detection enable
开启Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
loopback-detection control enable
关闭Trunk和Hybrid端口环回监测受控功能（系统视图或以太网端口视图）
undo loopback-detection control enable
设置定时监测端口外部环回情况的时间间隔（系统视图）
loopback-detection interval-time time
恢复定时监测端口外部环回情况的时间间隔为缺省值（系统视图）
undo loopback-detection interval-time
配置系统对Trunk和Hybrid端口上所有的VLAN进行环回监测（以太网端口视图）
loopback-detection per-vlan enable
配置系统只对端口的缺省VLAN进行环回监测（以太网端口视图）
undo loopback-detection per-vlan enable
缺省情况下，端口环回监测功能处于开启状态，定时监测的时间间隔为30秒；Trunk和Hybrid端口上环回监测受控功能处于开启状态；系统对Trunk和Hybrid端口上所有的VLAN进行环回监测。
2、 设置端口统计信息的时间间隔
使用以下的配置任务可以设置端口统计信息的时间间隔，交换机在统计端口信息时统计的是此时间间隔内的平均速率。
请在以太网端口视图下进行下列配置。
表1-18 设置端口统计信息的时间间隔
操作
命令
设置端口统计信息的时间间隔
flow-interval interval
恢复端口统计信息的时间间隔为缺省值
undo flow-interval
缺省情况下，端口统计信息的时间间隔为300秒
3900系列交换机
1、配置以太网端口进行环回监测
环回监测的目的是监测交换机的端口是否出现环路。
当用户开启以太网端口的环回监测功能后，交换机便定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
对于Access端口：如果系统发现端口被环回，则关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项；
l 对于Trunk端口和Hybrid端口：如果系统发现端口被环回，则向终端上报Trap信息。当端口的环回监测受控功能也同时开启时，系统将关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项。
表1-1 配置以太网端口进行环回监测
操作
命令
说明
进入系统视图
system-view
-
开启全局的端口环回监测功能
loopback-detection enable
可选
缺省情况下，全局的端口环回监测功能处于关闭状态
设置定时监测端口环回情况的时间间隔
loopback-detection interval-time time
可选
缺省值为30秒
进入以太网端口视图
interface interface-type interface-number
-
开启指定端口的环回监测功能
loopback-detection enable
可选
缺省情况下，端口环回监测功能处于关闭状态
开启Trunk端口和Hybrid端口的环回监测受控功能
loopback-detection control enable
可选
缺省情况下，端口的环回监测受控功能处于关闭状态
配置系统在Trunk端口和Hybrid端口所属的所有VLAN内进行环回监测
loopback-detection per-vlan enable
可选
缺省情况下，系统只在Trunk端口和Hybrid端口所属的缺省VLAN内进行环回监测
显示端口环回监测功能的相关信息
display loopback-detection
可选
该命令可在任意视图下执行
注意：
只有在系统视图下和指定端口视图下均配置了loopback-detection enable命令后，该端口的环回监测功能才能启动。
当在系统视图下配置undo loopback-detection enable后，所有端口的环回监测功能均被关闭。
1.1 display loopback-detection
【命令】
display loopback-detection
【视图】
任意视图
【参数】
无
【描述】
display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。
【举例】
# 显示端口环回监测功能的开启情况。
<Quidway> display loopback-detection
Port Ethernet1/0/1 loopback-detection is running
System Loopback-detection is running
Detection interval time is 30 seconds
There is no port existing loopback link
表2-1 端口环回监测功能的开启情况信息描述表
域名
描述
Port Ethernet1/0/1 loopback-detection is running
端口Ethernet1/0/1上的端口环回监测处于开启状态
System Loopback-detection is running
系统环回监测功能处于开启状态
Detection interval time is 30 seconds
定时监测时间间隔为30秒
There is no port existing loopback link
目前没有端口被环回
1.2 loopback-detection control enable
【命令】
loopback-detection control enable
undo loopback-detection control enable
【视图】
以太网端口视图
【参数】
无
【描述】
loopback-detection control enable命令用来开启Trunk端口和Hybrid端口的环回监测受控功能。undo loopback-detection control enable命令用来关闭Trunk端口和Hybrid端口的环回监测受控功能。
当环回监测受控功能开启时，如果系统发现某个端口被环回，则关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项。
l 当环回监测受控功能关闭时，如果系统发现某个端口被环回，则只向终端上报Trap信息，该端口仍处于正常工作状态。
缺省情况下，Trunk端口和Hybrid端口的环回监测受控功能均处于关闭状态。
注意：
因为Access端口的环回监测受控功能一直处于开启状态，所以该命令对Access端口无效。
【举例】
# 开启Trunk端口Ethernet1/0/1的环回监测受控功能。
<Quidway> system-view
System View: return to User View with Ctrl+Z.
[Quidway] loopback-detection enable
[Quidway] interface ethernet1/0/1
[Quidway-Ethernet1/0/1] loopback-detection enable
[Quidway-Ethernet1/0/1] loopback-detection control enable
1.3 loopback-detection enable
【命令】
loopback-detection enable
undo loopback-detection enable
【视图】
系统视图/以太网端口视图
【参数】
无
【描述】
loopback-detection enable命令用来开启全局或指定端口的环回监测功能，undo loopback-detection enable命令用来关闭全局或指定端口的环回监测功能。
注意：
只有在系统视图下和指定端口视图下均配置了loopback-detection enable命令后，该端口的环回监测功能才能启动。
当在系统视图下配置undo loopback-detection enable后，所有端口的环回监测功能均被关闭。
对于Access端口，如果系统发现端口被环回，则关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项；
对于Trunk端口和Hybrid端口，如果系统发现端口被环回，则只向终端上报Trap信息。当端口的环回监测受控功能也同时开启时，系统将关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项。
缺省情况下，端口环回监测功能处于关闭状态。
相关配置请参考命令loopback-detection control enable。
【举例】
# 开启以太网端口Ethernet1/0/1环回监测功能。
<Quidway> system-view
System View: return to User View with Ctrl+Z.
[Quidway] loopback-detection enable
[Quidway] interface ethernet1/0/1
[Quidway-Ethernet1/0/1] loopback-detection enable
1.4 loopback-detection interval-time
【命令】
loopback-detection interval-time time
undo loopback-detection interval-time
【视图】
系统视图
【参数】
time：定时监测端口外部环回情况的时间间隔，单位为秒，取值范围为5～300。缺省值为30秒。
【描述】
loopback-detection interval-time命令用来设置定时监测端口外部环回情况的时间间隔，undo loopback-detection interval-time命令用来恢复该时间间隔为缺省值。
相关配置可参考命令display loopback-detection。
【举例】
# 设置定时监测各个端口外部环回情况的时间间隔为10秒。
<Quidway> system-view
System View: return to User View with Ctrl+Z.
[Quidway] loopback-detection interval-time 10
1.5 loopback-detection per-vlan enable
【命令】
loopback-detection per-vlan enable
undo loopback-detection per-vlan enable
【视图】
以太网端口视图
【参数】
无
【描述】
loopback-detection per-vlan enable命令用来配置系统在Trunk端口和Hybrid端口所属的所有VLAN内进行环回监测。
undo loopback-detection per-vlan enable命令用来配置系统只在Trunk端口和Hybrid端口所属的缺省VLAN内进行环回监测。
缺省情况下，系统只在Trunk端口和Hybrid端口所属的缺省VLAN内进行环回监测。
注意：
该命令对Access端口无效。
【举例】
# 配置系统在Trunk端口Ethernet1/0/1所属的所有VLAN内进行环回监测。
<Quidway> system-view
System View: return to User View with Ctrl+Z.
[Quidway] interface ethernet1/0/1
[Quidway-Ethernet1/0/1] loopback-detection per-vlan enable
S5600系列
1 端口环回监测特性
1.1 配置以太网端口进行环回监测
环回监测的目的是监测交换机的端口是否出现环路。
当用户开启以太网端口的环回监测功能后，交换机便定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
l 对于Access端口：如果系统发现端口被环回，则关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项；
l 对于Trunk端口和Hybrid端口：如果系统发现端口被环回，则向终端上报Trap信息。当端口的环回监测受控功能也同时开启时，系统将关闭该端口，并向终端上报Trap信息，同时删除该端口对应的MAC地址转发表项。
表1-1 配置以太网端口进行环回监测
操作
命令
说明
进入系统视图
system-view
-
开启全局的端口环回监测功能
loopback-detection enable
可选
缺省情况下，全局的端口环回监测功能处于关闭状态
设置定时监测端口环回情况的时间间隔
loopback-detection interval-time time
可选
缺省值为30秒
进入以太网端口视图
interface interface-type interface-number
-
开启指定端口的环回监测功能
loopback-detection enable
可选
缺省情况下，端口环回监测功能处于关闭状态
开启Trunk端口和Hybrid端口的环回监测受控功能
loopback-detection control enable
可选
缺省情况下，端口的环回监测受控功能处于关闭状态
配置系统在Trunk端口和Hybrid端口所属的所有VLAN内进行环回监测
loopback-detection per-vlan enable
可选
缺省情况下，系统只在Trunk端口和Hybrid端口所属的缺省VLAN内进行环回监测
显示端口环回监测功能的相关信息
display loopback-detection
可选
该命令可在任意视图下执行
注意：
l 只有在系统视图下和指定端口视图下均配置了loopback-detection enable命令后，该端口的环回监测功能才能启动。
l 当在系统视图下配置undo loopback-detection enable后，所有端口的环回监测功能均被关闭。
S6500系列
设置以太网端口环回监测功能
用户开启以太网端口的环回监测功能后，可以设置监测环回情况的时间间隔，使交换机定时监测各个端口是否被外部环回。如果发现某端口被环回，交换机会将该端口处于受控工作状态。
1. 以太网端口环回监测功能配置任务
表1-16 以太网端口环回监测功能配置任务
操作
命令
说明
进入系统视图
<Quidway> system-view
-
在系统视图下开启端口的环回监测功能
[Quidway] loopback-detection enable
必选
设置定时监测端口环回情况的时间间隔
[Quidway] loopback-detection interval-time time
可选
缺省值为30秒
显示端口环回监测功能的相关信息
[Quidway] display loopback-detection
可选
可在任意视图下执行
2. 以太网端口环回监测功能配置举例
l 组网需求
交换机A通过Trunk端口Ethernet1/0/1和交换机B相连
Trunk端口Ethernet1/0/1的环回监测受控功能已开启
定时监测端口环回的时间间隔为20秒
l 组网图
图1-1 配置以太网端口环回监测功能组网图
l 配置步骤
l # 在交换机A上，进入系统视图。
<Quidway> system-view
[Quidway]
# 在系统视图下开启端口环回监测功能。
[Quidway] loopback-detection enable
# 设置定时监测端口外部环回情况的时间间隔为20秒。
[Quidway] loopback-detection interval-time 20
# 显示端口环回监测功能的开启情况。
[Quidway] display loopback-detection
