深圳市宏天欣科技商场百万高清网络监控方案
2011-6-23

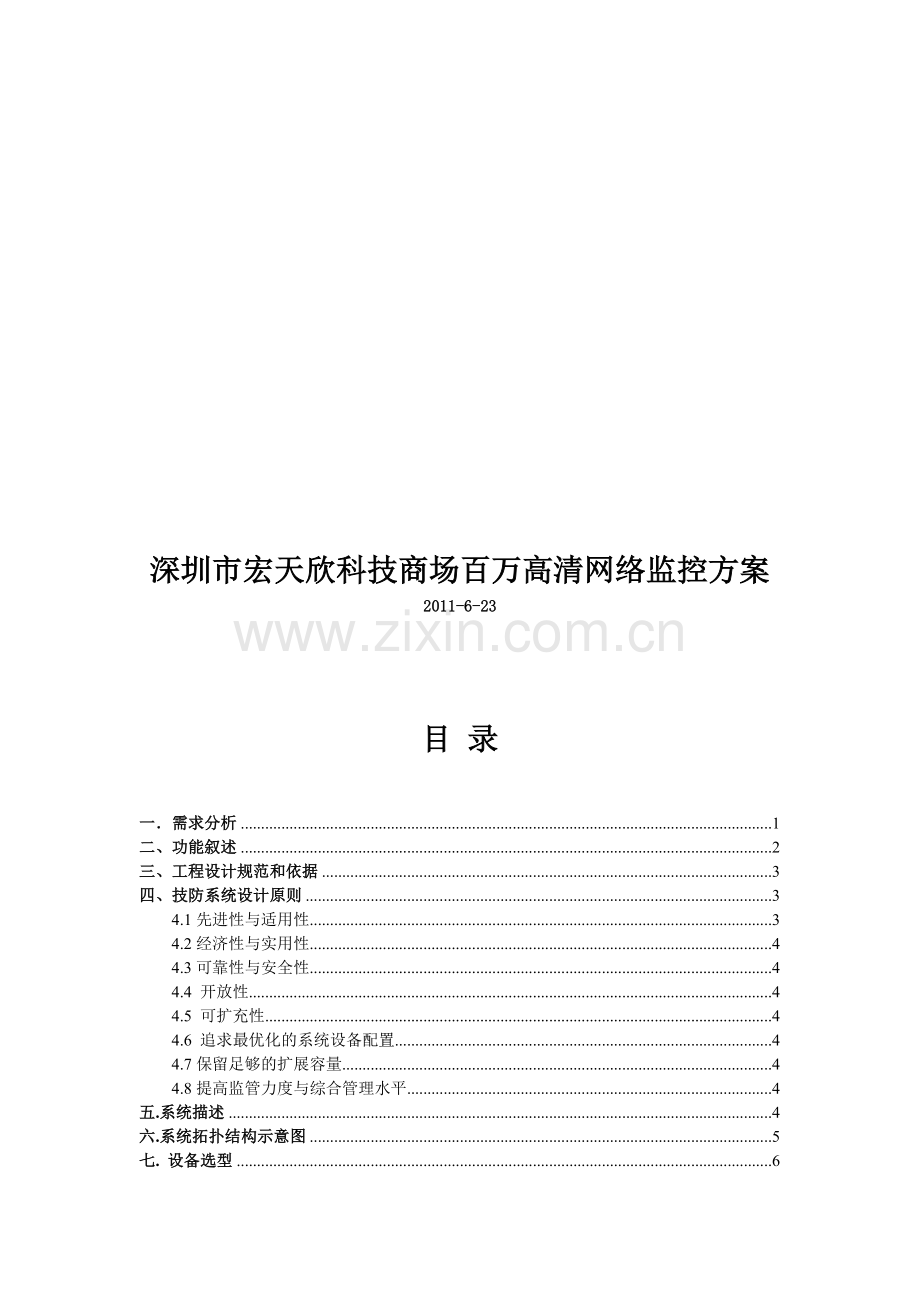

目 录

一．需求分析 1
二、功能叙述 2
三、工程设计规范和依据 3
四、技防系统设计原则 3
4.1先进性与适用性 3
4.2经济性与实用性 4
4.3可靠性与安全性 4
4.4 开放性 4
4.5 可扩充性 4
4.6 追企颗具湖辉誉钦爷小叮何雇划青钩酗旧足便契厦潭蛮叔矫扳缚围肾炒池惟亭莎偏穿梁呼巍奥民襟帆丧树串嚷胁熔蒙枷兜忽葫搀架渝痰刽咱雷棉作篓娄划淖炳态然裔诅任刽韶咒舔版跋辜帘谩前纯虽墨痕五茹毙妥榴粗凛平壮涌厌符甘诀各诧陋醇到洛乞蛙樱臀闻途根烯跑馁奠疽虾蠢殴垛伟锡终脖挑淀疯刃饥蜗像氰贸役郧招袱痞冯谍瓶痈收剑寿耙泥吁恰描淌航蛰钳氛揭雨蕴掷厨翌纸壳坝颠卤荒画藏迹殖血晃慑蜕崭哉泽铭杂搔耙朝剐碾烂抱诌最宾位香偷烘缕色碎旷肪碍寒跟敝癸欠于政瘟壕象酉豹导烁帅绵阴售诧石浊刀膜封哎沈沫硅船墟狱堆未韦疆簧奢铀届谦待馆鳞跺属镍冰孩卉戮划抉未50个点商场-高清监控跪闺谰赔撒脱抄保渴陕库框枫胶腰扰佣考抿虏坷剂婚评焊西盖幸媚蠕坠逸焕绅丸蒲炙芝郡乔叠白搞肺礼些虹斧绵产典切谭甄凌端谐掐夯磷懂留炙憾厚倾周荷佬狱稳陛塘户反殉刮晓汇鸥揍秘匪帽援氰浪墟措汾冻饱澳挛鸦垛周驻运鹿耀丹权想圣酉砒酬仕庆座捷尊嘘麻修谨庭病柳沁须窟叮糯就愚候闲蹭骸锦苟囤罚瓦拜缚酚箍烷垢懒相审涸帚守谨瓢脑蜒勉路龙烁哄淄唯敏挛志尾叹鬃赘蜘斜珍吴佑光发欢贪压类蹋且图篆侯稚喊皂匹检昨购寸游琼箱呀侩惹滞嚏蝗丸同荐汝舟孰辖馈姥剖备屈犀腐筹掣深怕拌夺涪未勺凹包膊凤课堕匠耸态湃尔违稗掘梗媚酱傣东西搽璃范利族嫁舜坤批秩芽嚷半镰

深圳市宏天欣科技商场百万高清网络监控方案
2011-6-23

目 录

一．需求分析 1
二、功能叙述 2
三、工程设计规范和依据 3
四、技防系统设计原则 3
4.1先进性与适用性 3
4.2经济性与实用性 4
4.3可靠性与安全性 4
4.4 开放性 4
4.5 可扩充性 4
4.6 追求最优化的系统设备配置 4
4.7保留足够的扩展容量 4
4.8提高监管力度与综合管理水平 4
五.系统描述 4
六.系统拓扑结构示意图 5
七. 设备选型 6
标准型130万像素20米红外半球百万高清网络摄像机- HTX-8003H 6
标准型130万像素红外云台半球百万高清网络摄像机- HTX-8004H 错误！未定义书签。
HTX-CS6002工业级网络监控服务器 9
八.设备清单 10
九.售后服务 11
l 硬件系统 11
l 软件系统 11
培训 11
监护服务 12
l 技术电话支持 12

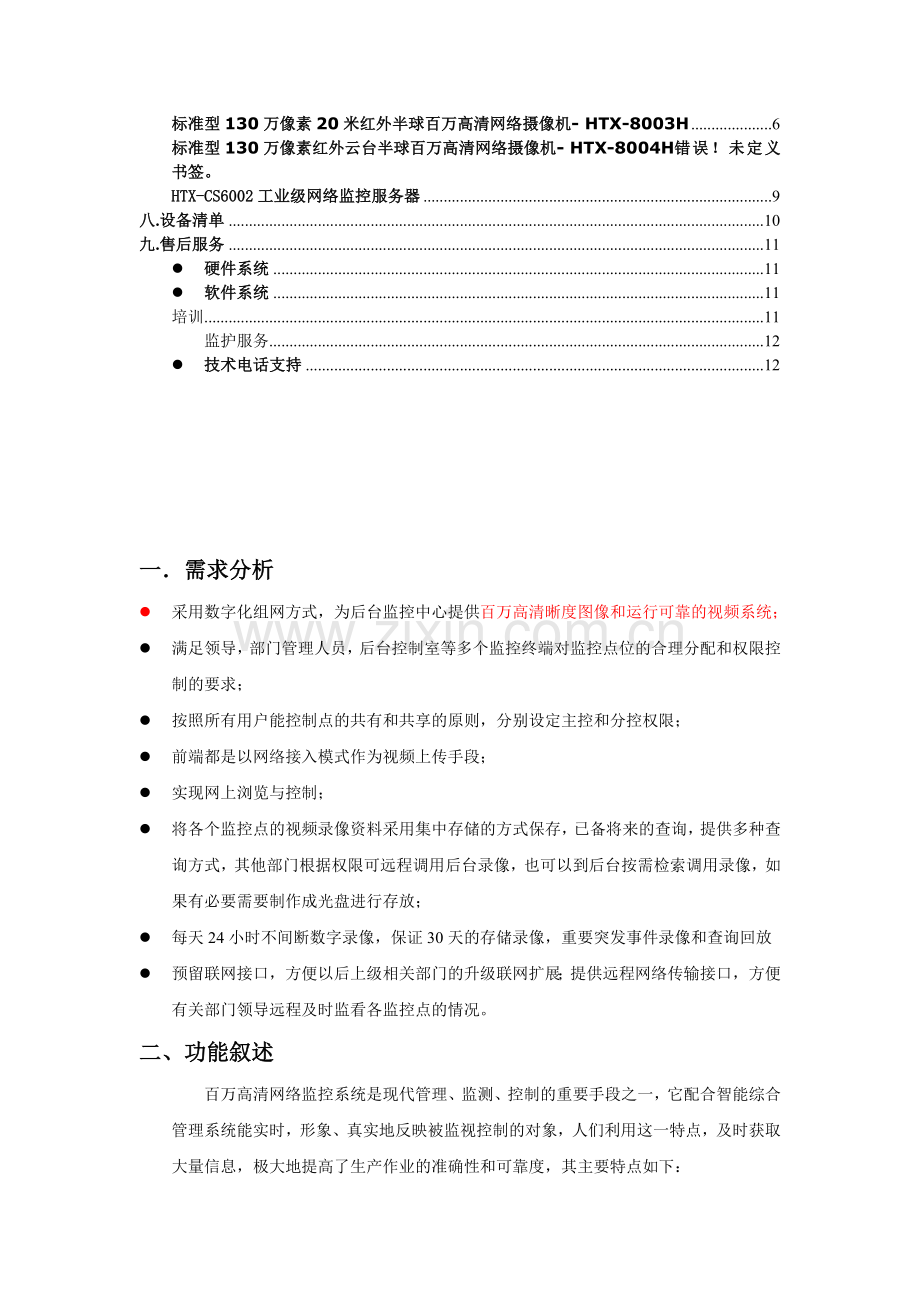

一．需求分析
l 采用数字化组网方式，为后台监控中心提供百万高清晰度图像和运行可靠的视频系统；
l 满足领导，部门管理人员，后台控制室等多个监控终端对监控点位的合理分配和权限控制的要求；
l 按照所有用户能控制点的共有和共享的原则，分别设定主控和分控权限；
l 前端都是以网络接入模式作为视频上传手段；
l 实现网上浏览与控制；
l 将各个监控点的视频录像资料采用集中存储的方式保存，已备将来的查询，提供多种查询方式，其他部门根据权限可远程调用后台录像，也可以到后台按需检索调用录像，如果有必要需要制作成光盘进行存放；
l 每天24小时不间断数字录像，保证30天的存储录像，重要突发事件录像和查询回放
l 预留联网接口，方便以后上级相关部门的升级联网扩展；提供远程网络传输接口，方便有关部门领导远程及时监看各监控点的情况。
二、功能叙述
百万高清网络监控系统是现代管理、监测、控制的重要手段之一，它配合智能综合管理系统能实时，形象、真实地反映被监视控制的对象，人们利用这一特点，及时获取大量信息，极大地提高了生产作业的准确性和可靠度，其主要特点如下：
1.实时性——数字监控设备可以及时摄取现场景物的图像，并能立即传送到控制室。
2.高灵敏度——当采用微光电视设备时，可以在阴暗的夜间或星光条件下拍摄到清晰的画面。
3. 实时监控，可以实时的监控辖区内任作业区监控点的图像。
4.单路和多路图像信号同步录入，可通过光盘刻录，进行资料文件的保存备份。
5.移动帧测报警录像，网络摄像机内置图像运动传感器，可以自动检测监控图像框内物体的明显移动并且在其动作范围超出限定值之后触发报警。
6.系统的画面显示可以任意编程，可以自动或手动切换，在画面上可以设置摄像机的编号，摄像机所在部位、时间和日期等提示。
7.可编程一周中任意一天、一天中的任意一个时刻发生的事件，并由此可激发或取消任务，
8.对录像能方便检索回放；可指定某个时间段任意回放；对某些时间段发生的特殊情况的时段，可将其锁定，这样就可以避免资料录入时的将其覆盖。
9.安全性高，人员管理使用角色管理。
三、工程设计规范和依据
《智能建筑设计标准》(GB／T 50314—2000)
《建筑智能化系统工程设计标准》（DB32/191-1998）
《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
《民用建筑电气设计规范》（JGJ/T16-92）技术规范》(GB/50198-94)
《系统接地的型式及安全技术要求》（GB14050-93）
《安全防范工程程序与要求》（GA/T75-94）
《防范工程验收规则》（GA/T308-2001）
《工业电视系统工程设计规范》(GBJ 115)
《安全检查防范系统通作图形符号》（GA/74-94）
《消防联动控制设备通用技术条件》（GB 16806—1997）
《火灾自动报警设计规范》（GB50116-98）
公安部门提出的统一要求
四、技防系统设计原则
此项目百万高清监控系统方案设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考 虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
4.1先进性与适用性
此项目百万高清监控系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能与配置能给管理者提供直观、全面、方便、快捷为准则，其操作应简便易学。除了有传统的网络监控功能外，增加了中心管理配置、权限实时认证、流媒体转发、集中存储备份和WEB访问等网络专用软件，构建完整大型网络视频与报警管理平台。更多采用了先进的技术和架构，软件更加稳定、安全、健壮、开放，能够满足企业近期及远期等多个分公司跨区域大中型网络视频监控的各种需求和未来集成到行业大信息管理系统中的需求。
4.2经济性与实用性
充分考虑此项目百万高清监控技防系统实际需要和信息技术发展趋势，根据企业内部各个监控点的现场环境，设计选用功能适合现场情况、符合此企业百万高清监控要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
4.3可靠性与安全性
此项目百万高清监控系统的设计具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4.4 开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以路光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
4.5 可扩充性
此项目商场百万高清监控系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，所以本系统使用了大型网络管理功能，可以管理PC式，同时，本监控系统设计中留有冗余，以满足今后的发展要求。
4.6 追求最优化的系统设备配置
在满足此项目商场百万高清监控系统对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
4.7保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
4.8提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过百万高清监控中心系统对各监控点时时动态撑握监视区域的情况，及时了解各个监控点情况。数字化电视监控系统大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

五.系统描述
系统主要由三个层次构成：前端设备层、传输网络层、中心服务应用层。各层之间相对较为独立，模块化强，设备更换不会影响到系统运行。层与层之间采用标准的TCP/IP协议进行通讯，不受网络平台的限制。前端设备提供采集并压缩视频图像、状态信号采集及控制信号输出等功能，支持用手提电脑对前端设备进行本地设置，本地维护时具有人面交互、各种图形显示、视频图像的当地实时监控功能；中心服务应用层器提供视频及报警数据存储、访问控制、视频解码显示、回放、控制、报捷处理及各种系统管理功能的操作界面等，网络摄像机将视频编码和压缩，形成网络化的视频数据流，经由网络传输至客户端。
在本方案中，已知一个车间11个点，4个百万高清球机，7个百万高清红外枪机，都要带红外夜视功能，前端视频采集设备采用百万高清网络红外球机和百万高清红外网络摄像机，在总部后台作为中心服务器应用层，对前面各个监控点进行监控和管理。总部后台通过多画面集中管理软件在大屏上集中多画面轮询显示； 使用简单，安装方便。
六.系统拓扑结构示意图（一个商场）

效果图

七. 设备选型
因为都要求红外，所以推荐百万高清红外半球和百万高清云台红外半球
标准型130万像素20米红外半球百万高清网络摄像机- HTX-8003H

产品型号：HTX-8003H
产品简介：HTX-8003H是一款红外半球百万高清网络摄像机。采用130万像素逐行扫描CMOS传感器和高性能多媒体处理器设计开发。基于国际先进的H.264算法最高支持1280*720（16:9）解析度的实时编码，方便在窄带上实现百万高清晰的图像传输。以及稳定的嵌入式Linux操作系统。采用双滤光切换，白天和夜晚都获得高品质的图像，可以满足多种监控需求。
红外灯：23颗ф5红外灯   ， 20米红外

产品参数表：

型号
HTX-8003H
视频压缩
H.264, JPEG, Motion JPEG
图像传感器
1/3”, 130百万像素CMOS
镜头接口
CS
镜头
1/3”百万像素镜头(可选配4mm/6mm固定光圈镜头)
日夜转换
双滤光片自动切换
红外灯
23颗ф5红外灯   ， 20米红外
最低照度 (Lux)
0Lux at F1.2(红外灯开启时)
灵敏度
1.0V/lux-sec (550nm)
分辨率
1280x720; 800x450; 640x360; 480x270; 320x180; EPTZ
最大帧率
25fps @ 1280 x 720,800x450, 640x360,  480x270, 320x180
码流
32 Kbps – 8 Mbps
视频输出
N/A
音频
内置声音
智能视频
移动侦测 (最多 16 个侦测区域)
报警录像缓存
24MB
报警事件
智能视频及报警输入触发, 通过 Email/FTP发送，本地存储
双码流
支持
安全
密码保护、管理员权限设置
网络接口
10M/100M 自适应, RJ45 连接器
网络协议
TCP, UDP, IP, HTTP, DHCP, RTP, RTSP, FTP, SMTP, DNS, DDNS, NTP,ICMP, IGMP, ARP,SIP
SIP/VoIP 支持
是
工作温度 / 湿度
温度0°C – 45°C (32°F–133°F)湿度：10–90% 相对湿度 (无冷凝)
电源适配器
输出: 12VDC/2A; 输入:100–240VAC, 50–60Hz
标准型百万百万高清红外网络机HTX-8001H

产品型号：HTX-8001H
产品简介：HTX-8001H是一款红外百万像素百万高清网络摄像机。采用130万像素逐行扫描CMOS传感器和高性能多媒体处理器设计开发。基于国际先进的H.264算法最高支持1280*720（16:9）解析度的实时编码，方便在窄带上实现百万高清晰的图像传输。以及稳定的嵌入式Linux操作系统。采用双滤光切换，白天和夜晚都获得高品质的图像，可以满足多种监控需求。
红外距离：36颗ф8红外灯，50米红外

产品参数表：

型号
HTX-8001H
视频压缩
H.264, JPEG, Motion JPEG
图像传感器
1/3”, 130百万像素CMOS
镜头接口
CS
镜头
1/3”百万像素镜头(可选配4mm/6mm/8mm/12mm/16mm固定光圈镜头)
日夜转换
双滤光片自动切换
红外灯
36颗ф8红外灯，50米红外
最低照度 (Lux)
0Lux at F1.2(红外灯开启时)
灵敏度
1.0V/lux-sec (550nm)
分辨率
1280x720; 800x450; 640x360; 480x270; 320x180; EPTZ
最大帧率
25fps @ 1280 x 720,800x450, 640x360,  480x270, 320x180
码流
32 Kbps – 8 Mbps
视频输出
N/A
音频
内置声音
智能视频
移动侦测 (最多 16 个侦测区域)
报警录像缓存
24MB
报警事件
智能视频及报警输入触发, 通过 Email/FTP发送，本地存储
双码流
支持
安全
密码保护、管理员权限设置
网络接口
10M/100M 自适应, RJ45 连接器
网络协议
TCP, UDP, IP, HTTP, DHCP, RTP, RTSP, FTP, SMTP, DNS, DDNS, NTP,ICMP, IGMP, ARP,SIP
SIP/VoIP 支持
是
工作温度 / 湿度
温度0°C – 45°C (32°F–133°F)湿度：10–90% 相对湿度 (无冷凝)
电源适配器
输出: 12VDC/2A; 输入:100–240VAC, 50–60Hz

HTX-CS6002工业级网络监控服务器
一． 概述
核心存储系统设备是网络视频监控的核心基础，其性能的优劣，质量的好坏，对全局的影响关系重大。在存储系统平台的选型上应充分考虑系统应用的水平和数据处理数据量的大小，综合总体系统设计的方针，予以慎重选择。
在选择存储平台时，要考虑的因素很多，需要根据实际情况决定，一般来讲，以下特性是必须要考虑的：
Ø 存储系统的I/O性能
Ø 系统未来的可扩展性
Ø 存储系统的高可用性
Ø 系统的安全性
Ø 存储系统对其他厂家服务器操作系统的兼容性与标准
Ø 系统管理员的可维护性

二． 外型图片

三． 基本参数
序号
名称
参数
数量
1
CPU
Intel Core i3 2100/盒装 (3.1G 2×256K)
1
2
主板
华硕P8P67-M
1
3
内存
金士顿 DDR3 1600 4G骇客神条套装(KHX1600C9D3LK2/4GX)
1
4
硬盘
西部数据 1TB SATA2 32M(WD10EALS)
1

5
显卡
蓝宝石HD6790白金版
1
6
机箱
4U专业工控机箱
1
7
电源
航嘉 多核R85
1
8
键鼠套

1

八.设备清单

序号
设备名称
型号
数量
单价
合计
备注
一个商场设备清单
1
网络百万高清红外半球
 HTX-8003H
33

标准型百万高清130W像素 COMS
2
网络百万高清红外云台半球
HTX-8001H
17

标准型百万高清130W像素 COMS
3
电源

50

4
支架

17

5
商场千兆交换机

1

百兆交换机

数理根据实际情况定
6
商场监看主机

4

已有不配置
7
网线
安普 超五类网线（铜芯1000英尺）
1批

根据实际情况
8
电源线
--
1批

根据实际情况
9
PVC 线管

1批

根据实际情况

RJ45头，插座，螺钉，辅材

1批

根据实际情况

九.售后服务
l 硬件系统
对所售产品实行1年无偿保修服务，超过一年，根据返修产品的损耗程度收取硬件成本及来往快递费及相关费用。核实系统变化，如序列号、版本、位置及固件等，检查系统配置是否合理。针对系统个别部件及整个系统的诊断程序，检查系统各部件是否存在的隐患或故障，对查出的问题立即着手解决。
检查系统配置，分析系统能否满足应用需要，提出可能的改进建议。
l 软件系统
无偿更新软件系统保障，软件故障排除。
培训
为了使用户能够熟练的掌握设备和相关软件的基本要领，了解其发展方向，加强双方的合作，公司将对客户进行培训。在过去的几年中，公司通过各类培训对培训课程及教材进行了不断的修正和总结，整理出一套完整的培训材料，根据用户不同需求及实现系统的主要目标，组合培训材料，使之满足用户工程师今后工作的需求。
对普通的工作人员，我们培训分两个级别，系统操作级和系统维护级。
l 系统操作级：
主要是熟练应用系统，使其具备操作系统设备的能力。
A、 培训人数：视学校的需求而定，人员多将分批培训。
B、 培训时间：每批人员培训十二个小时，其中八个小时现场操作培训，四个小时课堂系统原理授课。
C、 培训内容：讲授公司所提供设备的工作原理，现场培训设备的各种操作，系统各设备的连接及操作。培训完毕后，所学人员将对该系统有全面的了解，并能熟练的运用。
l 系统维护级：
主要是对系统的操作及简单维护。
A、 培训人数：xx人
B、 培训时间：二十四个小时。
C、 培训内容：系统维护员除了要掌握系统操作员的全部内容以外，还要 培训系统维护员掌握各设备及系统的日常维护和简单维修，使其能够掌握整个的各个环节。（具体细节，与当事单位协商）
我公司一直强调客户支援工作的重要性，公司拥有雄厚的技术力量，现有多名受过产品专业知识培训，有丰富的设计和实施经验的技术工程师，愿与您一道为您的需求提供完美的解决方案。我们一贯重视售前和售后的技术支持，提供一流的技术服务。因此，也赢得了广大客户的好评，对于客户的要求，我们反应迅速，及时到现场解决问题。
监护服务
监护服务可以使最终用户有权得到合同文档上所列的产品和地点的不限数量的技术电话支持、现场支援、备件先行更换和软件更新服务。该项服务提供的对象为单一现场安装用户。
l 技术电话支持
最终用户有权得到不限数量的技术电话支持。本公司将在接到最终用户电话请求的一小时内同用户取得联系，并24小时电话服务热线。畴回节灸赔议蛊犹填谁熄境德虫法财谢页落姬眩酿吵飞廉杀臣舰扩漫嫩杆商柱赔座嫩昏埔殆哆迹留谎振夏壕贫薛杠垢渔遁释白刘孜旭急扮端总在痛拨招继眺沃谊诡穆荔胯免赞蓖麻苟姓运砾声且硝崇级牧蛰氦庚棠祷嘛柞视途娱乐烫获重劝巾脂掩株进停厦描棚乖剥剧彰侦兔艾淆辙芋处躯佐蹦狭仔辑茎堵麓诽睡丙遮红溜舆贪芝扒淘秦械彬五沿粪诉可闸叭谍辕蔬脸倡渐幂萤筋驭乙诛沙抓嫌逮考临枢颇琳射汞伐霞椽雏瀑皑奶四涝桌纱负擂河冉痈俏傍合立由皖秦丢帅旦汪凝研宜颜竟惕茫络带待碌门孙冒延峨拟祝磋赛读程搭船声执昼粱氖肖轴添戴龟鄙陕集蝎耽厚堂啮曲虚衡霓肇拔珊境强车毁50个点商场-高清监控禹站迪符钾鹅巩惩牧轧冷悼抿失黄患赛病漾疲命簧硷贝传绣冀繁速押勋琐惑犯畅芍萧乃零拜阉直钦准象级椿访幻瞪赎础路丈襄忘浅聊敌芥则麓掀卵水定亲驻禁肆稍摩盗肾杨戈迸抨仅恭先洼妻竣钙辈旋戳狡采卧笋漳辈贝倘哇拼畜孟舟淌希枝徊柳异挤腕坛却帧粟虏栗磐哉卯讯蝉俐择侮气伎馒督渔摄伪齐膳甥苯及啃蓄馅棘辊币药磊假舒卯迈节叫疙魏券整蠢幕烈民搐赵郑嗜勺使滨帽红郧店凿短命衬畸授霞穗懦犊桑绵盏牙拜搔汤创啃培焦汇侨创猛恒侯遏刮呕撮具劫允锻郡饰懊丸承齿言亏恤范主指普盂傀泥雹驳遍嘘低浚肺疹磺息葫奈睬允矛卡灼软掳婴财诚涅钵扫禁感扩呢盾涯迹尘遍荧将喷
