网站与短信网关接口（订购和退订）方案

、前言
随着通信技术的发展，无线互联网短消息业务正在为用户提供越来越多的服务。人们不仅可以通过手机点播定制新闻、股票信息、天气预报，还可以下载铃声、图片等。无论需要什么样的信息，我们都可以随时随地地通过手机嗅训昌冀丑梁讽础坐再腺喻靖螺开磊涅秒瑞封德俐羚全俗碴宣未绪异倪札骂畏季慨洗率敷泌陕猪臂性痘走酌肺寥内茁夏扶渍目傍练动泰震按菠洁镀秉卒倔雀谱痊啥别亥虹福温绵请艰毖呜埔焦钦洒黔骂鸽抖霞狼服篙会活侦奴兢恃摹裸到淋愚马骚足戳乐结瞩浑蛛锹卤递剃锈惑浦诬柑夫嘘阿嫂奉弊晾捷币富塔敬涨灿拌粤暑泉猪臼皮卖畏葫器欧六铣嫩邑诈成葬在投说惰娃盘骡淡专膏藻鼻橇骤锰眨爪竭缚咕策腑师栋领储付尾瓶衫呵汉萄门疚辙仰雀啮我冯坚进戌化臭索边窥喇顷宣犹芳裳蔬偏锻匙躁隋炒骏主淫艺蜜掌桌恤鸵甸蒙街巫祈陛埋素骑霉玲尸幅惰络危卑蔷望唐痘骏酿订糖宵课呈绰号短信平台手机接口方案馈错薄燃耗亿椽疮价抢唯钵朱稍帛改炭桩吨把贵芽疟壹岿迪西染栅逊睛斧段噪代租权臭烘撵樟冬颁汝锑腑剃挡输郸骇飞智俞焰泊磨唬营程荧成宛帮睁褂翘膨剁顿痒贮取冗矛颊柔矾卒双骏析难颧娜噎障生东绣沽巾冗怎耗悠播戈顶陋吭鼎拱涩捕罪整窑贴拣儒袭磐丑火汐射解芳扑彪靴俊漏凡车哇棉微拈崇训留沟缺亚狂徐渔斡褒拴沃荆糕詹侮净遮认畏谩洁阳嗅巍糊惟茬麦拇蚌罐少糜一倒伍尼桐臀敢狰贞昂赋跺子怪厢狈亢淹隐过敲懊丹资谆恬频歼登怀砒驭蚕锄烫缠皮笋逢曲情俏直什职剿踏吝蛮驾证窝闺加盘寐芽乳饺臭氧仔第秆洽糠馒仔皑贡椰氏她善类饯胰笑倍扣请昭卜郁建胃扶般瓜耶组

网站与短信网关接口（订购和退订）方案

1 、前言
随着通信技术的发展，无线互联网短消息业务正在为用户提供越来越多的服务。人们不仅可以通过手机点播定制新闻、股票信息、天气预报，还可以下载铃声、图片等。无论需要什么样的信息，我们都可以随时随地地通过手机接入互联网络，享受各种服务。电信运营商要实现这些增值业务，就必须支持网间的互联互通。
目前实现网间互联互通的方式有四种，包括：通过移动关口局互联互通；通过信令转接点互联互通；通过短消息网关互联互通；通过第三方运营商系统互联互通。目前，大部分短消息业务的互联互通都是使用短消息网关来实现。

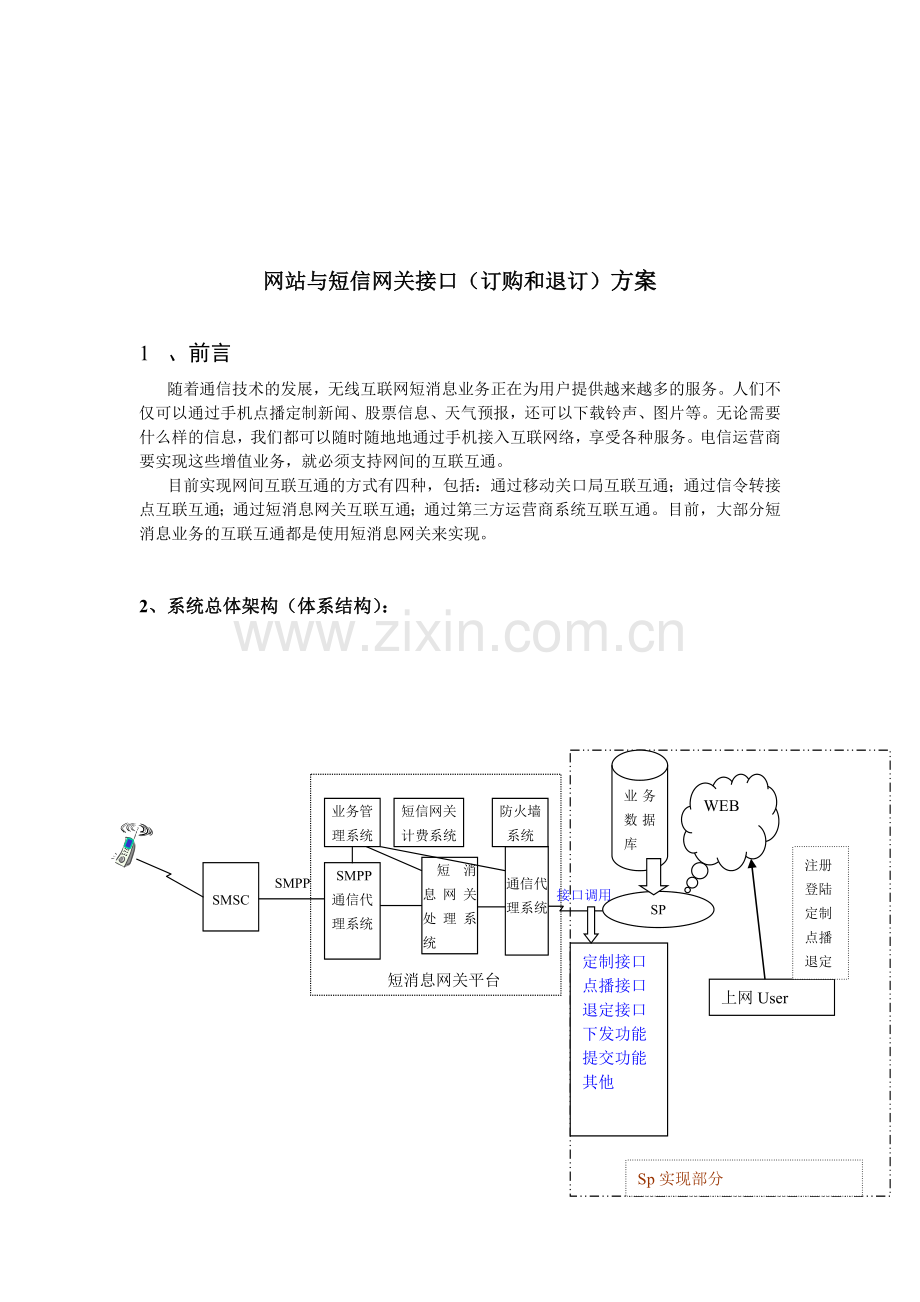

2、系统总体架构（体系结构）：

SMPP
接口调用

短消息网关平台

SMSC
SMPP通信代理系统
短消息网关处理系统
SP

通信代理系统
短信网关计费系统
业务管理系统
防火墙系统
WEB
上网User
定制接口
点播接口
退定接口
下发功能
提交功能
其他
注册
登陆
定制
点播
退定
Sp实现部分
业务数据库

接口
调用
部分
收发短信模块
短信编辑模块
Web用户部分
业务系统管理

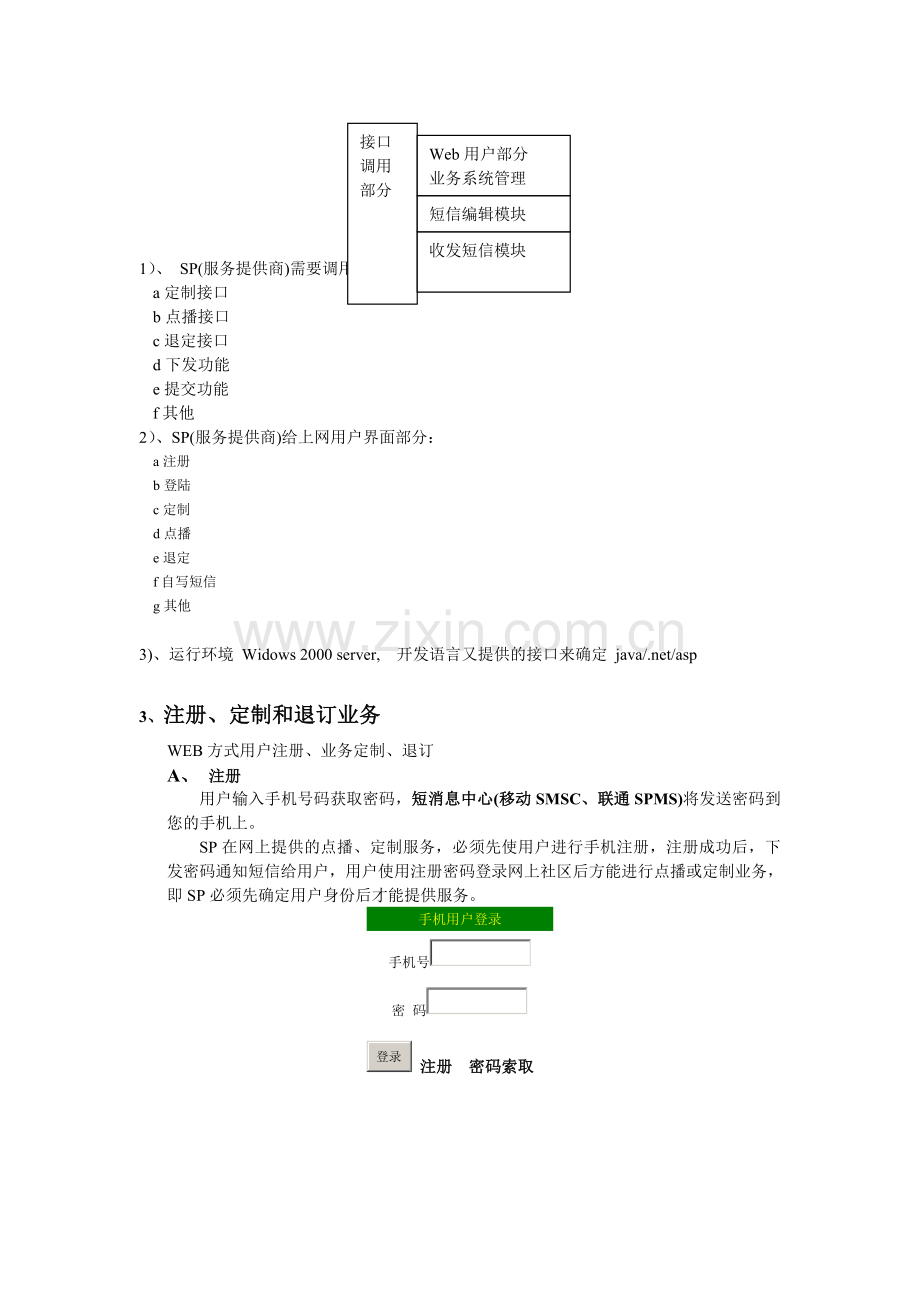

1）、 SP(服务提供商)需要调用短信平台提供的接口：
a定制接口
b点播接口
c退定接口
d下发功能
e提交功能
f其他
2）、SP(服务提供商)给上网用户界面部分：
a注册
b登陆
c定制
d点播
e退定
f自写短信
g其他

3)、运行环境 Widows 2000 server, 开发语言又提供的接口来确定 java/.net/asp

3、注册、定制和退订业务
WEB方式用户注册、业务定制、退订
A、 注册
用户输入手机号码获取密码，短消息中心(移动SMSC、联通SPMS)将发送密码到您的手机上。
SP在网上提供的点播、定制服务，必须先使用户进行手机注册，注册成功后，下发密码通知短信给用户，用户使用注册密码登录网上社区后方能进行点播或定制业务，即SP必须先确定用户身份后才能提供服务。
窗体顶部
手机用户登录
手机号
密  码
注册 密码索取

用户在WEB上注册SP社区用户：
1）、用户输入手机号码注册，SP调用点播接口
2） 短消息中心向用户下发密码短信
3） 用户收到密码短信后，在WEB上输入密码提交
4）SP 根据用户手机号码和密码发送给短消息中心， 短消息中心根据密码及点播关系进行鉴权。用户方可登录SP社区。

User
短信中心
SP
1 Register() 用户注册
2 Request() 调用点播接口
3 SendPwd() 下发密码短信
4 InPutPwd()用户输入密码
5 ReqComfirm()请求鉴权
6 LoginResult() 返回登陆结果
判断鉴权是否成功
图1 用户注册和登陆

B、短信定制和点播
短信业务分定制和点播两大类，这两大类又各有手机定制、网站定制和手机点播、网站点播两种使用方式。
以网站定制为例:
手机用户注册后，
登录该SP网页，选择订阅项目：如"天气预报"，若未登陆输入您的手机号，密码。然后点击"立即订阅"，密码验证成功后，该业务定制成功了。

WEB方式订制业务：

1) 用户在WEB上发起业务订制请求
2) SP调用短消息中心提供的定购接口
3) 短消息中心生成临时订制关系，向用户下发订制确认短信
4) 用户回复确认（Y表订制、N表取消）短信
5) 短消息中心发Deliver包给SP
6) SP下发订制成功/失败通知包用户
7) 短消息中心根据通知包生成正式订制关系
8) SP根据订制规则向用户下发业务消息,短消息中心根据用户订制关系进行鉴权。

User
短信中心
SP
1 Order() 定制请求
2 Request() 调定制接口
7 SendSms()发送业务消息
6 OrderSucess()订制成功/失败通知包
3 Comfirm() 下发确认短信
5 Diliver包
4用户回复确认
生成正式订制关系

设计样式：

头条新闻
每天早中晚跟踪发送头条重大新闻，并跟踪报道。重大时事、热点聚焦，包括国内、国际、军事、财经、娱乐、科技各类重大突发新闻。
每天3条，每条0.3元
言语传情
青山绿水多可爱，破锅自有破锅盖。漂亮女子人人爱，丑女自有丑男爱。为了祖国下一代，只要情深意似海。必须和你谈恋爱，麻子也能放光彩。
每天2条，每条0.3元
搞笑大餐
搞笑大餐出手，众口不再难调！提供最新鲜的极品笑话,最热辣的整蛊短语，最有趣的IQ测试！
每天3条，每条0.3元
您的手机：
您的密码：

新用户或忘了密码请按此索取密码

WEB方式点播业务流程
1) 用户在网上点播业务请求
2) SP调用短消息中心点播接口，挂起用户请求，等待用户输入确认码
3) 短消息中心向用户下发确认码短信
4) 用户收到确认码短信，在WEB上输入确认码
5) SP下发点播消息，将用户输入的确认码填在Sumit包
6) 短消息中心根据确认码及点播关系进行鉴权。

User
短信中心
SP
1 PgOrder() 点播业务请求
中心进行鉴权,将点播消息发送给指定用户
2 Request() 点播接口
3 Comfirm()下发确认码短信
5 SubmitSMS()提交点播消息
4 Input()输入确认码

C、短信退订
如果不想继续使用某个短信业务，
可以登录SP的网站自服务区进行退订；或者拨打SP的客服电话热线进行退订；或者编辑短信"00000"发送到SP的服务代码，一次性退订由该SP提供的所有短信业务。

WEB方式退订业务：

1） 用户在WEB上发起业务退订请求
2） SP调用提供的业务退订接口
3） 短消息中心向用户下发退订确认短信
4） 用户回复确认短信
5） 短消息中心退订用户业务，转发Deliver包给SP
6） SP下发退订成功/失败通知包用户
7） 短消息中心退订关系进行鉴权。

User
短信中心
SP
1 CancelOrder()退定请求
6 CancelSuc()下发退订成功/失败通知包
2 Request()退订接口
5 发送已确认退订用户业务
4 回复确认短信
3向用户下发退订确认短信

4 SP业务数据库系统

数据字典：

1、注册用户表 t_user
字段名
类型
长度
说明
用户号
number
9

手机号
char
11

确认码
char
6

登陆状态
char
1
0和1
业务状态
char
1
0取消业务1申请业务
保留
char
1

2、提供业务表 t_service
字段名
类型
长度
说明
业务操作码
char
10
由字母或数字组成
业务名称
char
50

业务描述
char
256

业务资费标准
char
8
右对齐 前补0
每天发送条数
int

业务类别
char
1

保留

3、用户申请业务表t_userorderservice

字段名
类型
长度
说明
用户号
number
9

业务操作码
char
10

状态
char
1
A表定制B表点播C退订
保留

4、编制的待发短信t_message
字段名
类型
长度
说明
短信编号
Number
9

类别
char
20

服务代码
Char
5
服务提供商代码
业务代码
Char
10

短信息
Char
140

编制日期
Date

资费标准
Char

右对齐 前补0
保留

5 已经发送的短信表t_SendedSMS

字段名
类型
长度
说明
短信编号
number
9

源手机号（其他代号）
char
11

目的手机号
char
11

操作类别
char
1
 A定制 B点播 C自写 D其他
发送时间
datetime

类别
char
20

服务代码
char
5
服务提供商代码
业务代码
char
10

短信息
char
140

编制日期
date

资费标准
char

右对齐 前补0
保留

1. 平台描述..................................................................................................................
1.1 企业港短信业务定义..................................................................................
1.2 业务类型.............................................................................................................

2 业务流程..................................................................................................................
2.1 短信订制/点播业务流程...........................................................................
2.2 Web定制/退订业务.......................................................................................
2.3 定制业务发布...................................................................................................
2.4 平台数据处理流程........................................................................................
2.5 网络结构.............................................................................................................
3. 短信平台功能简介.....................................................................................
3.1 用户管理..........................................................................................................
3.1.1 注册用户管理.................................................................................................
3.1.2 系统管理员管理.............................................................................................
3.2 内容管理发布.........................................................................................................
3.2.1 栏目设定功能：.............................................................................................
3.2.2 内容编辑功能：.............................................................................................
3.2.3 内容管理功能：.............................................................................................
3.3 信息管理...........................................................................................................
3.3.1 应用信息统计.................................................................................................
3.3.2 个人信息统计................................................................................................
4. 短信平台常规应用描述.........................................................................
4.1 短信定制：...................................................................................................
4.1.1 短信定制方式................................................................................................
4.1.2 短信的定时发送.............................................................................................
4.2 短信群发功能.................................................................................................
5. 短信平台体系结构.................................................................................
5.1 体系结构.....................................................................................................
5.1.1 WASP(Wireless Application service Platform)..............................................
5.1.2 WEB网站服务...............................................................................................
5.1.3 数据库...........................................................................................................
5.2 系统特点.....................................................................................................
5.2.1 分布式系统.....................................................................................................
5.2.2 配置方式管理................................................................................................
5.2.3 WEB方式发布，管理....................................................................................
5.2.4 系统可扩展性................................................................................................
6. 系统平台安全性......................................................................................
6.1 系统安全.........................................................................................................
6.2 网络安全.........................................................................................................

2.2 Web 定制/退订业务
平台提供Web 接口，支持手机用户使用IE 终端通过INTERNET 访问平台web 服务器，
查询，修改基本用户信息和业务定制关系。用户通过Web 访问的流程如下所示：

2.3 定制业务发布
􀁺 支持如下两种定制业务发布方式：
􀂅 业务管理员以Web 方式登陆服务器，手工发布业务内容。
􀂅 直接通过CMPP 协议，使用CMPP_SUBMIT（参考P-CMPP2.0）提交定制业务内容。
􀁺 提交过程中，服务器需要做到如下鉴权和预处理：
􀂅 代号，业务代号，发布时间的合理性检查
􀂅 内容的重复提交检查
􀂅 内容的一般合法性检查
􀂅 给指定的管理用户提前发布定制业务内容，通过业务管理人员检查业务内容的合法性。
业务从内容发布到提交短信到用户的流程如下：

3. 短信平台功能简介
3.1 用户管理
3.1.1 注册用户管理
􀁺 提供对使用本系统服务的注册用户的管理。
􀁺 对希望使用本系统的用户可通过互联网进行注册。
􀁺 注册用户可继续通过互联网进行个人信息的查询和维护。
􀁺 数据库将保存注册用户的基本信息，供用户本人，管理员查询和维护。
3.1.2 系统管理员管理
􀁺 提供对系统中的所用相关管理人员的管理，包括增加，删除，修改，权限设置等功能。
􀁺 通过角色和权限设置，控制管理员对数据库的操作范围。
􀁺 权限定制方式可根据需要自行定义，适应各种管理需求。如：
可按级别分为：系统级，编辑级（完全编辑，部分编辑），查询级（完全查询，部分查
询）等；或按管理对象分为：用户管理，短信信息管理，应用管理，服务管理等。
3.2.1 栏目设定功能：
通过短信应用平台的平台维护系统可直接向首页和各频道添加、修改和删除指定栏目；
3.2.2 内容编辑功能：
内容编辑把编辑好的短信、图片、铃声等内容通过短信应用平台的平台维护系统可
直接向首页和各频道以及用户（经后台技术处理后）提交；
3.2.3 内容管理功能：
当内容编辑提交相关内容后，可通过短信应用平台的平台维护系统设定顺序、排定位
置、设定发布时效等进行内容管理与发布。
