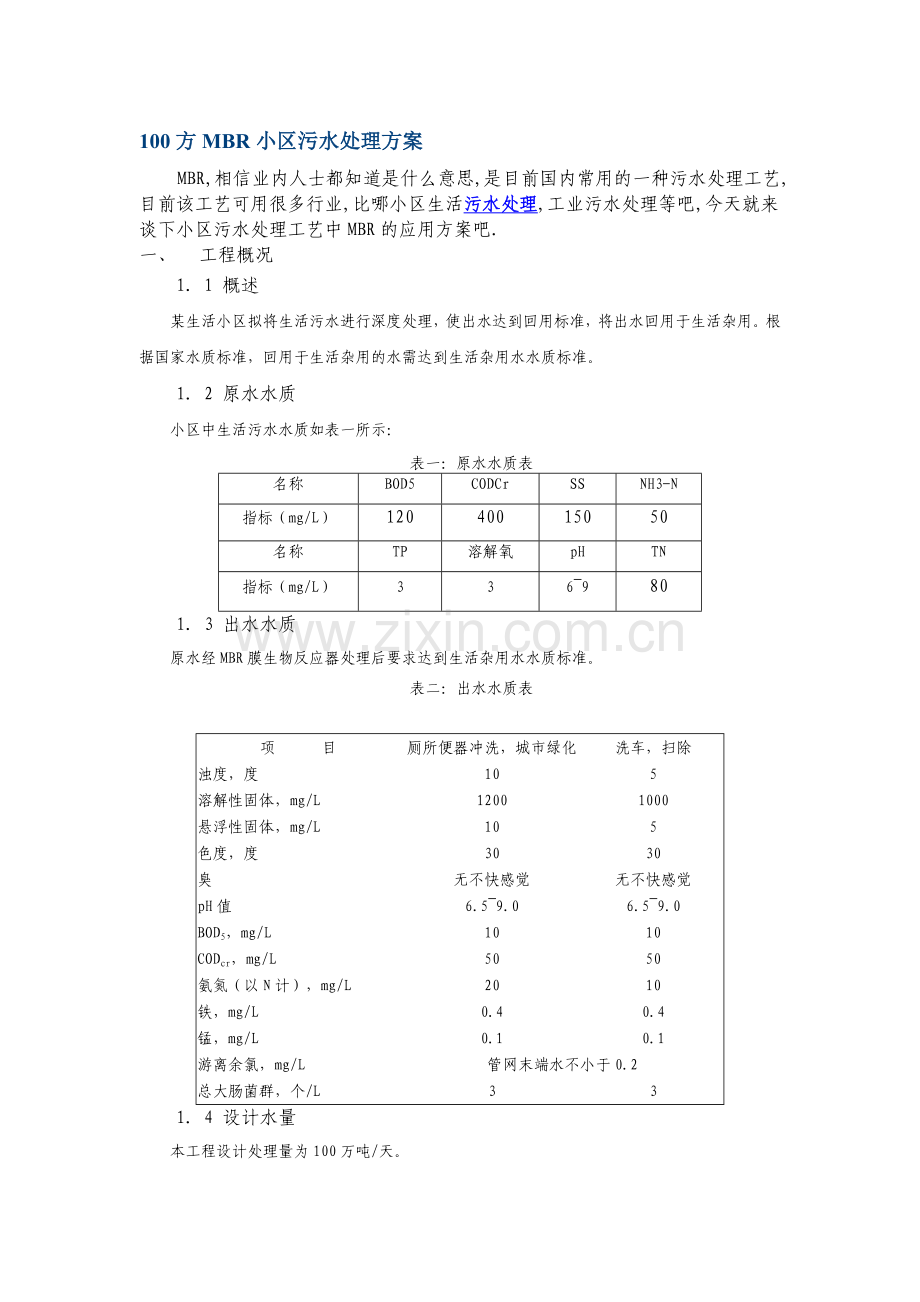

100方MBR小区污水处理方案
MBR,相信业内人士都知道是什么意思,是目前国内常用的一种污水处理工艺,目前该工艺可用很多行业,比哪小区生活污水处理,工业污水处理等吧,今天就来谈下小区污水处理工艺中MBR的应用方案吧.
一、    工程概况
1．1 概述
某生活小区拟将生活污水进行深度处理，使出水达到回用标准，将出水回用于生活杂用。根据国家水质标准，回用于生活杂用的水需达到生活杂用水水质标准。
1．2 原水水质
小区中生活污水水质如表一所示：
表一：原水水质表
名称
BOD5
CODCr
SS
NH3-N
指标（mg/L）
120
400
150
50
名称
TP
溶解氧
pH
TN
指标（mg/L）
3
3
6~9
80
1．3 出水水质
原水经MBR膜生物反应器处理后要求达到生活杂用水水质标准。
表二：出水水质表

项　　　目
厕所便器冲洗，城市绿化
洗车，扫除
浊度，度
10
5
溶解性固体，mg/L
1200
1000
悬浮性固体，mg/L
10
5
色度，度
30
30
臭
无不快感觉
无不快感觉
pH值
6.5~9.0
6.5~9.0
BOD5，mg/L
10
10
CODcr，mg/L
50
50
氨氮（以N计），mg/L
20
10
铁，mg/L
0.4
0.4
锰，mg/L
0.1
0.1
游离余氯，mg/L
管网末端水不小于0.2
总大肠菌群，个/L
3
3
1．4 设计水量
本工程设计处理量为100万吨/天。

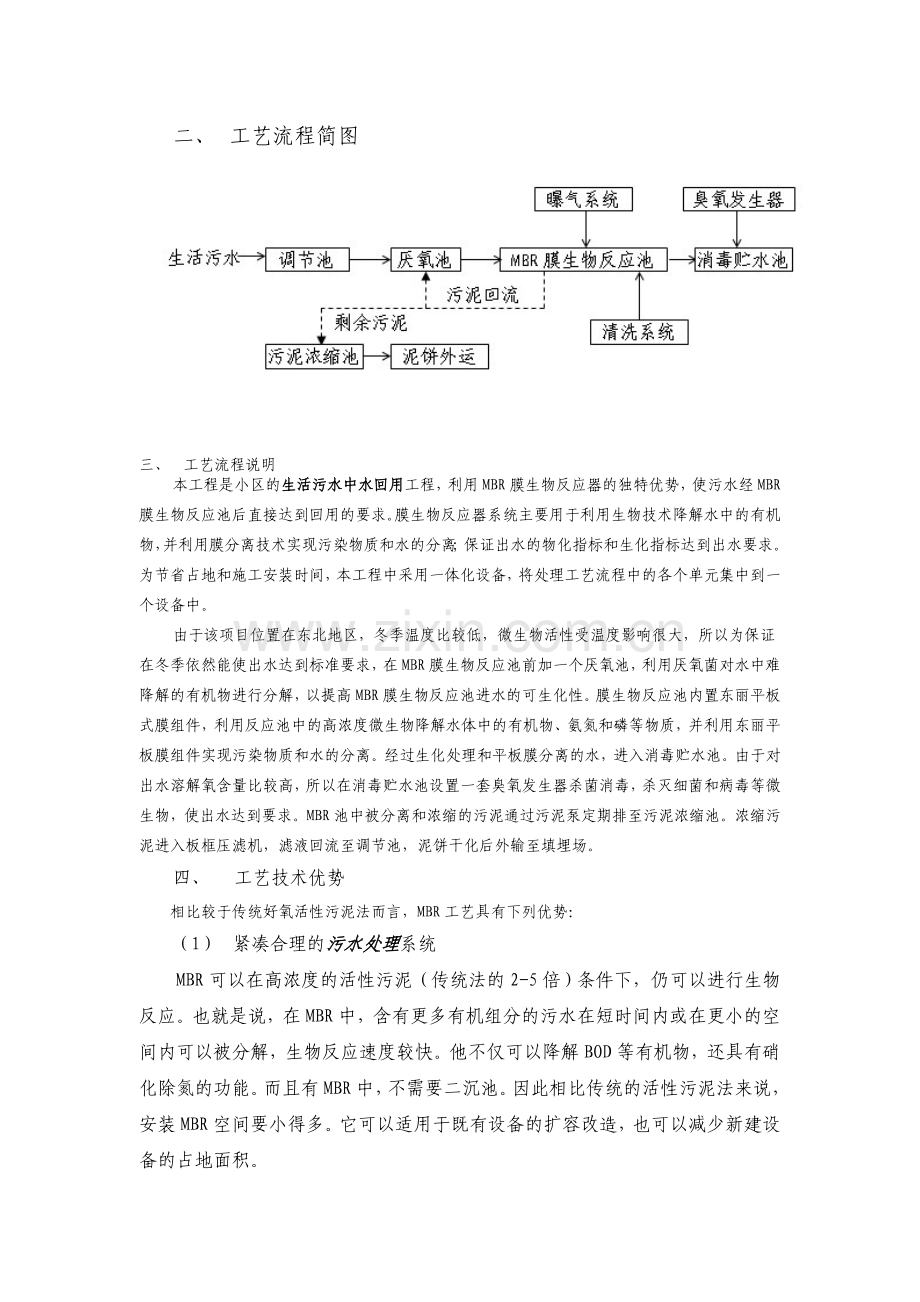

二、    工艺流程简图

三、    工艺流程说明
本工程是小区的生活污水中水回用工程，利用MBR膜生物反应器的独特优势，使污水经MBR膜生物反应池后直接达到回用的要求。膜生物反应器系统主要用于利用生物技术降解水中的有机物，并利用膜分离技术实现污染物质和水的分离；保证出水的物化指标和生化指标达到出水要求。为节省占地和施工安装时间，本工程中采用一体化设备，将处理工艺流程中的各个单元集中到一个设备中。
由于该项目位置在东北地区，冬季温度比较低，微生物活性受温度影响很大，所以为保证在冬季依然能使出水达到标准要求，在MBR膜生物反应池前加一个厌氧池，利用厌氧菌对水中难降解的有机物进行分解，以提高MBR膜生物反应池进水的可生化性。膜生物反应池内置东丽平板式膜组件，利用反应池中的高浓度微生物降解水体中的有机物、氨氮和磷等物质，并利用东丽平板膜组件实现污染物质和水的分离。经过生化处理和平板膜分离的水，进入消毒贮水池。由于对出水溶解氧含量比较高，所以在消毒贮水池设置一套臭氧发生器杀菌消毒，杀灭细菌和病毒等微生物，使出水达到要求。MBR池中被分离和浓缩的污泥通过污泥泵定期排至污泥浓缩池。浓缩污泥进入板框压滤机，滤液回流至调节池，泥饼干化后外输至填埋场。
四、        工艺技术优势
相比较于传统好氧活性污泥法而言，MBR工艺具有下列优势：
（1）    紧凑合理的污水处理系统
MBR可以在高浓度的活性污泥（传统法的2-5倍）条件下，仍可以进行生物反应。也就是说，在MBR中，含有更多有机组分的污水在短时间内或在更小的空间内可以被分解，生物反应速度较快。他不仅可以降解BOD等有机物，还具有硝化除氮的功能。而且有MBR中，不需要二沉池。因此相比传统的活性污泥法来说，安装MBR空间要小得多。它可以适用于既有设备的扩容改造，也可以减少新建设备的占地面积。
（2）    高质量的处理水质
膜分离不可能像沉降分离那样发生悬浮物泄漏的问题，而且一些微生物如大肠杆菌，隐孢子虫等均可被微滤膜除去，处理水的消毒过程就可以变得相当简单。另外，处理水不需要经过特别操作就可以作为中水再利用。MBR系统的出水水质比传统的活性污泥法要好得多，因此，MBR系统的出水可用来进行灌溉或通过RO（反渗透）进一步处理后用作一些工业用水。
（3）    建设成本低
设备简单施工容易，比传统活性污泥法节省了设置面积。因此，整体建设费便宜，短时间施工可能。
（4）    运行维修管理方便
处理系统简单且耐受负荷变化，在MBR系统中，很少或几乎没有剩余污泥流出。可以进行简单的污泥管理，装置的自动化程度高。
MBR工艺先进，能够实现运转的自动控制，运转管理方便，运转方式灵活，在常年处理运转中能够保证出水所要求的处理程度，处理效果稳定。
五、        主要设施、设备说明
5.1 调节池
由于小区生活污水排放具有不连续性和不稳定性，所以为了保证处理系统的平衡连续运行，所以设置一个调节池，调节池的停留时间设为4小时，则有效容积20m3。设计其有效水深为3米，超高为0.5米。
设计尺寸为：2500mm×3000mm×3000mm
有效容积为：20m3
附属设备：
污水提升泵：
型号：WQ25-7-8-0.55
数量：2台（一备一用）
流量：7m3/h
扬程：8米
功率：0.55kW
5.2 厌氧池
为保证在低温季节污水也能处理达标，在MBR膜生物反应池前加一个厌氧池，利用厌氧微生物对污水中难降解的有机进行分解。保证进入MBR膜生物反应池的水能达到MBR进水要求。厌氧池设计停留时间为6小时，则有效容积为30m3，设计其有效水深为3米，超高0.5米。
设计尺寸为：4000mm×3000mm×3000mm
附属设施：
软性填料：
填料高度为2米
填料体积：24m3
5.3 MBR反应池
（1）MBR概述
MBR（膜生物反应器）作为用于污水处理系统的一种新技术近来引起了很大的关注，相对传统的活性污泥法，MBR用膜分离来取代活性污泥法沉淀池的沉降分离，除了能维持高浓度的活性污泥的特点外，还具有能获得高质量的处理水质，占地面积小、易于安装，运行操作方便等许多优点。
1）紧凑合理的污水处理系统
MBR可以在高浓度的活性污泥（传统法的2~5倍）条件下，仍可以进行生物反应。也就是说，在MBR中，含有更多有机组分的污水在短时间内或在更小的空间内可以被分解，生物反应速度较快。它不仅可以降解BOD等有机物，还具有硝化脱氮的功能。而且在MBR中，不需要二沉池。因此相比传统的活性污泥法来说，安装MBR空间要小得多。它可以适用于既有设备的扩容改造，也可以减少新建设备的占地面积。
2）高质量的产品水质
膜分离不可能像沉降分离那样发生悬浮物泄露的问题，而且一些微生物如大肠杆菌、隐孢子虫等均可被微滤膜除去，处理水的消毒过程就可以变得相当简单。另外，处理水不需要经过特别操作就可以作为中水再利用。MBR系统的出水水质比传统的活性污泥法要好得多，因此，MBR系统的出水可用来进行灌溉或通过RO（反渗透）进一步处理后作为一些工业用水。
3）建设成本低
设备简单施工容易，比传统活性污泥法节省了设置面积。因此，整体建设费便宜，短时间施工可能。
4）运行维护管理方便
处理系统简单且耐受符合变化，在MBR系统中，很少或几乎没有剩余污泥流出。可以进行简单的污泥管理，装置的自动化程度高。
MBR工艺先进，能够实现运转的自动控制，运转管理方便，运转方式灵活，在常年处理运转中能够保证出水所要求的处理程度，处理效果稳定。
（2）东丽MBR特点
东丽浸没式平板膜组件作为高分子聚合技术和膜的制作技术长期积累的成果，是适合用于MBR（膜生物反应器）的微滤膜组件。该单元由壳体、曝气管、产水集合管和膜元件组成。每一支膜元件又由平板膜、隔网、支撑板和框架组成。通常，相比中空纤维膜来说，平板膜不易污堵。由于它特殊的结构，由东丽公司独家开发的平板膜不仅比中空纤维膜，而且比其他的平板膜抗污染能力更强，即东丽浸没式膜组件在相同产水流量的情况下，比其他品牌的膜元件透过膜的压力更低。此外由于膜的材料为PVDF（聚偏氟乙烯），具有优异的抗物理、化学的性能，膜质低坚韧。按照东丽公司最新的技术手册，在正常操作条件下，适合用于MBR（膜生物反应器）的东丽浸没式膜组件可以有效地运行多年。
(3) MBR产品选型
根据实际处理水量和东丽公司的MBR产品类型，设计选用TMR140-100S组件，每个组件包含壳体、曝气管、产水集合管和100片膜元件。设计选用的膜组件数量：1组。
(4) MBR设计
1) 生物处理段
MBR池中采用的MBR膜组件型号为TMR140-100S，本工程中设计MBR膜组件1块，共设1个MBR池，池中放置MBR膜组件1块。
设计参数：
水力停留时间：HRT = 4h
外形尺寸：长×宽×高 = 2500mm×3000mm×3500mm
有效水深：3.0m
2）MBR设备选型如下：
鼓风机：
型号：3L22WD
风量：3.09m3/min
风压：39.2kpa
电机功率：4kW
数量：2台（一备一用）
水泵
型号：25ZW8-15
数量：2台（一备一用）
流量：8m3/h
扬程：15米
功率：1.5kW
水泵运行设定：抽吸时间9min，停抽时间1min
水泵吸程：5m
污泥输送泵：
型号：WQ25-7-8-0.55/0.55kW
1．按照东丽公司最新的技术手册，在正常操作条件下，适合用于MBR（膜生物反应器）的东丽浸没式膜组件可以有效运行多年（5-10年）。
2．建议污水在进入MBR前经栅条间距为1mm的细格栅，以减轻MBR负荷。
3．该方案出水水量为设计值，而非保证值。
5.4 MBR清洗系统
MBR在运行过程中会被污水中的有机物及各种悬浮物堵塞，需进行定期化学清洗，一般三个月用药剂进行清洗一次（具体清洗周期根据运行情况而定），具体清洗方法如下。
在反应器内液面到膜元件上部的水深超过500mm状态下，即膜元件被浸没的状态下进行药剂清洗。将药液沿透过水导流徐徐注入充满膜元件，使药剂从膜的里侧向外侧渗出。

（2）膜元件化学清洗时的注意事项
a.    应该使用重力方式进行药液注入，压力控制在10kPa以下。如果直接通过泵注入，压力可能会在10kPa以上，将导致膜元件的损坏。因此绝对禁止直接通过泵注入。
b.    就在膜元件处于浸没状态下注入。为了确保操作者的安全，请确保水面到膜元件上部的水深在500mm以上。
c.    药液清洗时，曝气搅拌也就继续。但是，药品种类等的影响会导致膜浸没槽产泡。这里可以适当下调曝气量。
（3）膜清洗系统设计
膜元件采用浓度为2000~6000ppm的NaClO溶液进行清洗，清洗用药量为500L/次，清洗持续时间为了1~3小时。
膜清洗系统由清洗药箱及相应管道阀门组成。
清洗药箱采用PE药箱，容量为500L。共一个，置于地上，使药液水平面高于膜生物反应池水平面1米以下。
5.5 杀菌消毒系统
经膜生物反应器处理的出水中含有一定量的细菌等微生物，为避免这些细菌对人体造成伤害，必须进行杀菌消毒。
二氧化氯是一种高效杀菌消毒药剂，本工程设计采用一台二氧化氯发生器，产气量为50mg/L，通过负压式射流器注入消毒贮水池。
5.6 蒸汽加药装置
由于本项目地处东北地区，冬天污水温度较低，而温度对微生物活性的影响很大，可能会导致出水难以达到要求，所以设置一套蒸汽加热装置。
六、    设备一览表
序号
名 称
型号、规格
单位
数量
材质
备 注
1
污水池
详见图纸
座
1
钢筋混凝土
自备
2
污水提升泵
WQ5-15-0.75/0.75kW
台
2

一备一用
3
填料
软性填料
m3
35

4
填料支架
8#螺纹钢
m3
35
碳钢防腐

4
自吸泵
25ZW8-15/1.5kW
吸程：5m
水量Q=5m3/h
台
2

一备一用
5
MBR膜组件
TMR140-100S
套
1

日本东丽
6
菌种

批
1

自备
7
罗茨鼓风机
3L22WD/4kW
风量Q=3.09m3/min
风压：39.2kPa
气体流量计
管道阀门
台
2

一备一用
8
MBR清洗系统
药箱0.5m3，1台 管道阀门
套
1

9
污泥输送泵
WQ5-15-0.75/0.75kW
台
2

一备一用
10
ClO2杀菌装置
总产气量为50g/h 管道阀门 臭氧混合器
套
1

11
电气及控制
PLC
低压电气
国标电缆电线
套
1

12
其它

项
1
