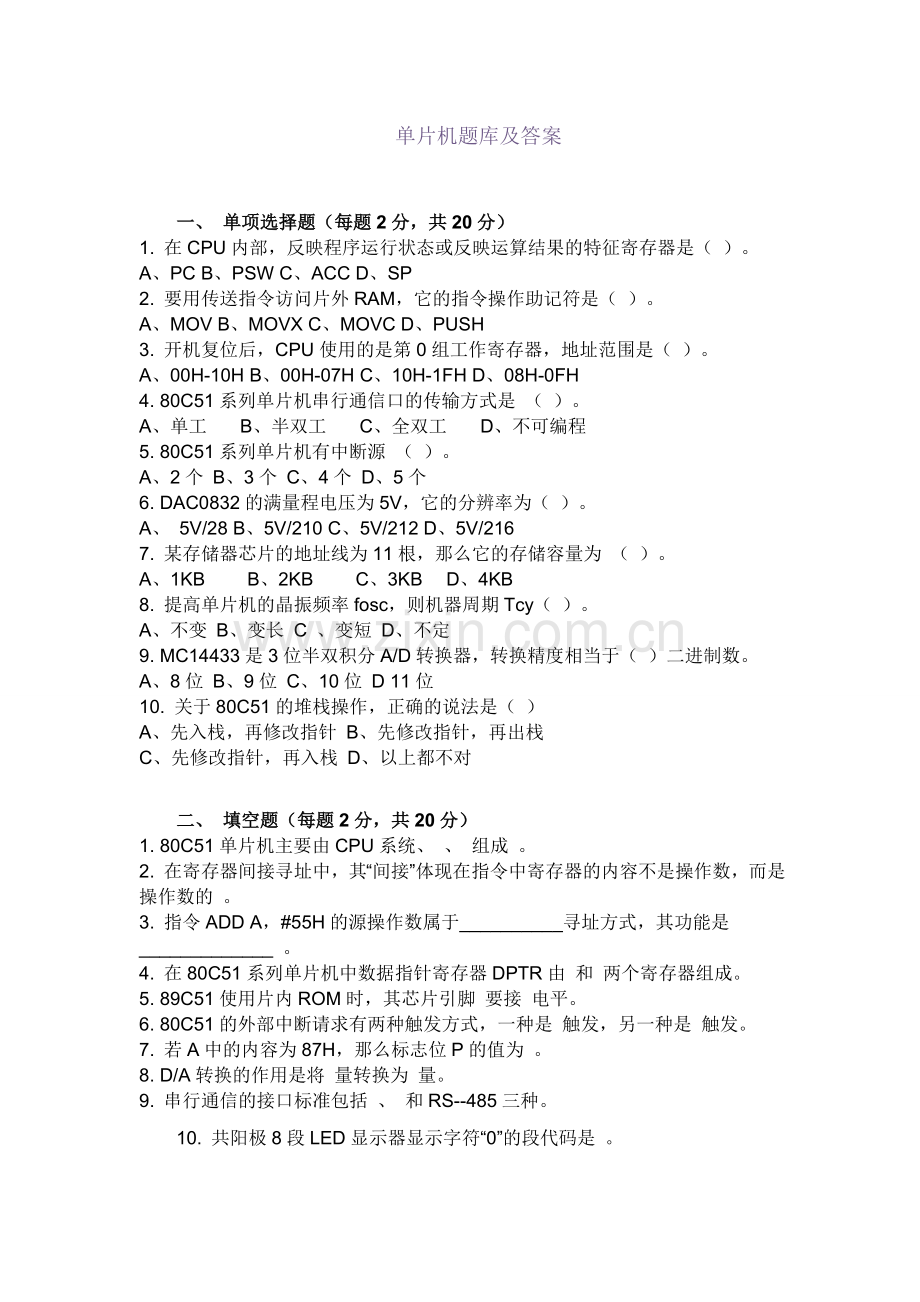

单片机题库及答案

一、 单项选择题（每题2分，共20分）
1. 在CPU内部，反映程序运行状态或反映运算结果的特征寄存器是（ ）。
A、PC B、PSW C、ACC D、SP
2. 要用传送指令访问片外RAM，它的指令操作助记符是（ ）。
A、MOV B、MOVX C、MOVC D、PUSH
3. 开机复位后，CPU使用的是第0组工作寄存器，地址范围是（ ）。
A、00H-10H B、00H-07H C、10H-1FH D、08H-0FH
4. 80C51系列单片机串行通信口的传输方式是 （ ）。
A、单工 　 B、半双工 　 C、全双工 　 D、不可编程
5. 80C51系列单片机有中断源 （ ）。
A、2个 B、3个 C、4个 D、5个
6. DAC0832的满量程电压为5V，它的分辨率为（ ）。
A、 5V/28 B、5V/210 C、5V/212 D、5V/216
7. 某存储器芯片的地址线为11根，那么它的存储容量为 （ ）。
A、1KB 　　B、2KB 　　C、3KB 　D、4KB
8. 提高单片机的晶振频率fosc，则机器周期Tcy（ ）。
A、不变 B、变长 C 、变短 D、不定
9. MC14433是3位半双积分A/D转换器，转换精度相当于（ ）二进制数。
A、8位 B、9位 C、10位 D 11位
10. 关于80C51的堆栈操作，正确的说法是（ ）
A、先入栈，再修改指针 B、先修改指针，再出栈
C、先修改指针，再入栈 D、以上都不对

二、 填空题（每题2分，共20分）
1. 80C51单片机主要由CPU系统、 、 组成 。
2. 在寄存器间接寻址中，其“间接”体现在指令中寄存器的内容不是操作数，而是操作数的 。
3. 指令ADD A，#55H的源操作数属于__________寻址方式，其功能是_____________ 。
4. 在80C51系列单片机中数据指针寄存器DPTR由 和 两个寄存器组成。
5. 89C51使用片内ROM时，其芯片引脚 要接 电平。
6. 80C51的外部中断请求有两种触发方式，一种是 触发，另一种是 触发。
7. 若A中的内容为87H，那么标志位P的值为 。
8. D/A转换的作用是将 量转换为 量。
9. 串行通信的接口标准包括 、 和RS--485三种。
10. 共阳极8段LED显示器显示字符“0”的段代码是 。

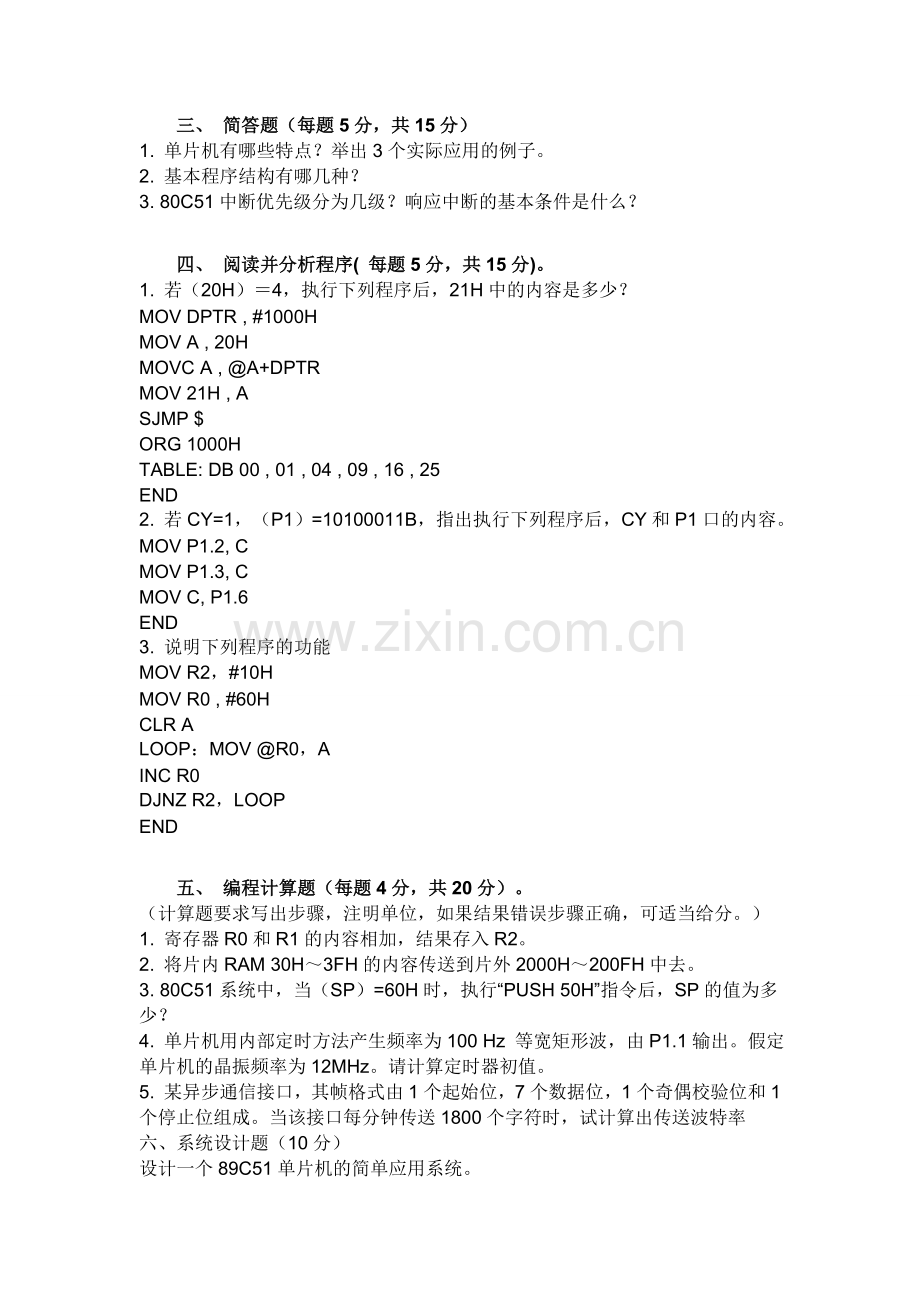

三、 简答题（每题5分，共15分）
1. 单片机有哪些特点？举出3个实际应用的例子。
2. 基本程序结构有哪几种？
3. 80C51中断优先级分为几级？响应中断的基本条件是什么？

四、 阅读并分析程序( 每题5分，共15分)。
1. 若（20H）＝4，执行下列程序后，21H中的内容是多少？
MOV DPTR , #1000H
MOV A , 20H
MOVC A , @A+DPTR
MOV 21H , A
SJMP $
ORG 1000H
TABLE: DB 00 , 01 , 04 , 09 , 16 , 25
END
2. 若CY=1，（P1）=10100011B，指出执行下列程序后，CY和P1口的内容。
MOV P1.2, C
MOV P1.3, C
MOV C, P1.6
END
3. 说明下列程序的功能
MOV R2，#10H
MOV R0 , #60H
CLR A
LOOP：MOV @R0，A
INC R0
DJNZ R2，LOOP
END

五、 编程计算题（每题4分，共20分）。
（计算题要求写出步骤，注明单位，如果结果错误步骤正确，可适当给分。）
1. 寄存器R0和R1的内容相加，结果存入R2。
2. 将片内RAM 30H～3FH的内容传送到片外2000H～200FH中去。
3. 80C51系统中，当（SP）=60H时，执行“PUSH 50H”指令后，SP的值为多少？
4. 单片机用内部定时方法产生频率为100 Hz 等宽矩形波，由P1.1输出。假定单片机的晶振频率为12MHz。请计算定时器初值。
5. 某异步通信接口，其帧格式由1个起始位，7个数据位，1个奇偶校验位和1个停止位组成。当该接口每分钟传送1800个字符时，试计算出传送波特率
六、系统设计题（10分）
设计一个89C51单片机的简单应用系统。
要求：① 扩展8KB外部数据存储器，请选择芯片；
② 画出系统逻辑电路图，标明相应的总线关系;
③ 写出数据存储器的地址范围。（必须与逻辑电路一致 。）
                             *****************************************************************************************************

参考答案及评分标准
一、 选择题（每小题2，共20分）
1、B， 2、B， 3、B， 4、C， 5、D，
6、A， 7、B， 8、C， 9、D， 10、C
二、 填空题 （每小题2分，共20分）
1、 存储器系统，I/O和其它功能部件
2、 地址
3、 立即数，将立即数55H送入累加器A（或A←55H）
4、 DPH,DPL
5、 高
6、 边沿 ， 电平
7、 0
8、 数字 ，模拟
9、 RS-232 , RS-422A
10、 C0H
三、 简答题 （每题5分，共15分）
1、 答：单片机具有以下特点：
①控制性能和可靠性高；
②体积小、功耗低、易于产品化；
③单片机具有良好的性能价格比。
实际应用的例子如手机、数码相机、全自动洗衣机等。
评分：第一小题3分。第二小题2分, 表达不准确扣1分。
2、 答：基本程序结构有哪4种：顺序结构，分支结构，循环结构和子程序及调用结构。
评分：答错1种扣1分，全错0分。
3、 80C51中断优先级分为2级。响应中断的基本条件是：中断源有中断请求；此中断源的中断允许位为1； CPU开中断即EA=1。
评分：第一小题2分。第二小题3分，每个条件各占1分。
四、 阅读并分析程序（每题5分，共15分）
1、解：21H中的内容是16
评分：结果错误0分，表达不准确扣1分。
2、解：（P1）=10101111B , CY=0
评分：第一部分3分，第二部分2分，表达不准确扣1分。
4、 解：将60H ~ 6FH单元清零
评分：起始地址、末地址、执行任务三者错一项扣1分，全错0分。
五、 编程计算题 ( 每题4分，共20分)。
1、 MOV A，R0
ADD A，R1
MOV R2，A
评分：错误0分，表达不准确扣1分。
2、 MOV R0,#30H
MOV R1,#10H
MOV DPTR,#2000H
LOOP: MOV A,@R0
MOVX @DPTR,A
INC R0
INC DPTR
DJNZ R1,LOOP
END
评分：错误0分，表达不准确扣1分，程序不完整扣2分。
3、（SP）=60H+1=61H
评分：结果错误0分，表达不准确扣1分。
4、解：T=1/f=1/100=0.01 (S)
t=T/2 =0.005S=5mS=5000 μS
TCY=1μS
N=t / TCY=5000
初值X=216-5000=60536=EC78H
评分：答案正确但解题步骤不全或表达不准确扣1分，解题步骤正确，结果错误扣2分。
5、解：每个字符10位，波特率=10×（1800/60）=300（b/S）
评分：只有结果没有解题步骤或表达不准确扣1分, 解题步骤正确，结果错误扣2分。
六、系统设计题（10分）
解：选择SRAM 6264，地址为0000～1FFFH (此题有多解，但容量为8KB)

单片机试卷 2

一、 填空 (每空2分，共40分)
1．8051单片机的内部硬件结构包括了： CPU 、 RAM 、 ROM 、和 C/T 以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过 内部总线 相连接。
2．MCS-51的堆栈只可设置在低 128RAM中 ，堆栈寄存器sp是 8 位寄存器。
3．MCS-51单片机的P0~P3口均是 I/O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的 和 ，在P0~P3口中， 为真正的双向口， 、 、 为准双向口； 口具有第二引脚功能。
4．RST是单片机的 引脚，ALE引脚是用来锁存 的。
5．假定（SP）=40H , (39H)=30H，（40H）=60H。执行下列指令：
POP DPH
POP DPL
后，DPTR的内容为 ，SP的内容是 。

二、 选择 (每题2分，共6分)
1．MCS-51单片机的堆栈区应建立在（ ）。
A. 片内数据存储区的低128字节单元 B. 片内数据存储区
C.片内数据存储区的高128字节单元 D.程序存储区
2．MCS-51单片机定时器工作方式0是指的（ ）工作方式。
A.8位 B.8位自动重装 C.13位 D.16位
3．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（ ）。
A.MOV A, @R1 B.MOVC A, @A + DPTR
C.MOVX A, @ R0 D.MOVX A, @ DPTR

三、 简答题 (每题5分，共10分)
1．想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置？请举例加以说明。
2．51系列单片机具有几个中断源，分别是如何定义的？其中哪些中断源可以被定义为高优先级中断，如何定义？
四、 参数计算 (每小题5分，共10分)
已知一MCS51单片机系统外接晶体振荡器频率为12MHZ，计算：
（1）单片机系统的拍节P、状态S、机器周期所对应的时间是多少？
（2）指令周期中的单字节双周期指令的执行时间是多少？
五、 改错 (每小题2分，共10分)
请判断下列各条指令的书写格式是否有错，如有错说明原因：
1.MUL R0R1
2.MOV A,@R7
3.MOV A,#3000H
4.MOVC @A+DPTR, A
5.LJMP #1000H
六、使用简单指令序列完成以下操作(每题5分，共10分)
1.请将片外RAM20H-25H单元清零
2.请将ROM3000单元内容送R7
七、 编程题（共14分）
已知MCS-51单片机系统片内RAM20H单元存放一个8位无符号数7AH,片外扩展RAM的8000H存放了一个8位无符号数86H，试编程完成以上两个单元中的无符号数相加，并将和值送往片外RAM的01H、00H单元中，同时将所编写程序运行完成后的数据和状态添入下表中给出的PSW的有关位以及寄存器A、DPTR和RAM单元中。

参考答案：
一、 填空 (每空2分，共40分)
1． CPU、RAM、 ROM 、 C/T、 内部总线
2．低 128RAM中、 8
3．双向 、 数据总线、 地址总线 、 P0 、 P1、 P2、 P3、 P3
4．复位 、 地址
5． #6030H、 38H
二、 选择 (每题2分，共6分)
A、C、B
三、 简答题 (每题5分，共10分)
1． ORG 0000H
JMP MAIN
ORG 0003H
JMP INT_EX0
. ORG XXXXh
INT_EX0: .中断服务程序
2． 5个 ； 0003H 000BH 0013H 001BH 0023H； 都可以；编程控制位 PT0 、PT1、PX0、PX1、 PS

四、 参数计算 (每小题5分，共10分)
（1）P=1/12 (us)
S=1/6 (us)
机器周期=1（us）
（2）T=2 (us)
五、 改错 (每小题2分，共10分)
MUL AB
MOV A,@R0
MOV DPTR,#3000H
MOVC A,@A+DPTR
LJMP 1000H
六、使用简单指令序列完成以下操作(每题5分，共10分)
1． MOV A,#00
MOV P2,#00
MOV R7,#6
MOV R0,#20H
LOOP:MOVX @R0,A
INC R0
DJNZ R7,LOOP
END
2． MOV DPTR,#3000H
MOV A,#00
MOVC A,@A+DPTR
MOV R7,A

七、 编程题（共14分）
MOV DPTR,#8000H
MOVX A,@DPTR
CLR CY
ADD A,20H
MOV B,A
JC NEXT
MOV A,#00
SJMP END_
NEXT:
MOV A,#01
END_:MOV P2,#00
MOV R0,#01
MOVX @R0,A
MOV A,B
MOV R0,#00
MOVX @R0,A
END
CY A DPTR 片外01H 片外00H 片外8000H
1 0 8000H 1 0 86H
