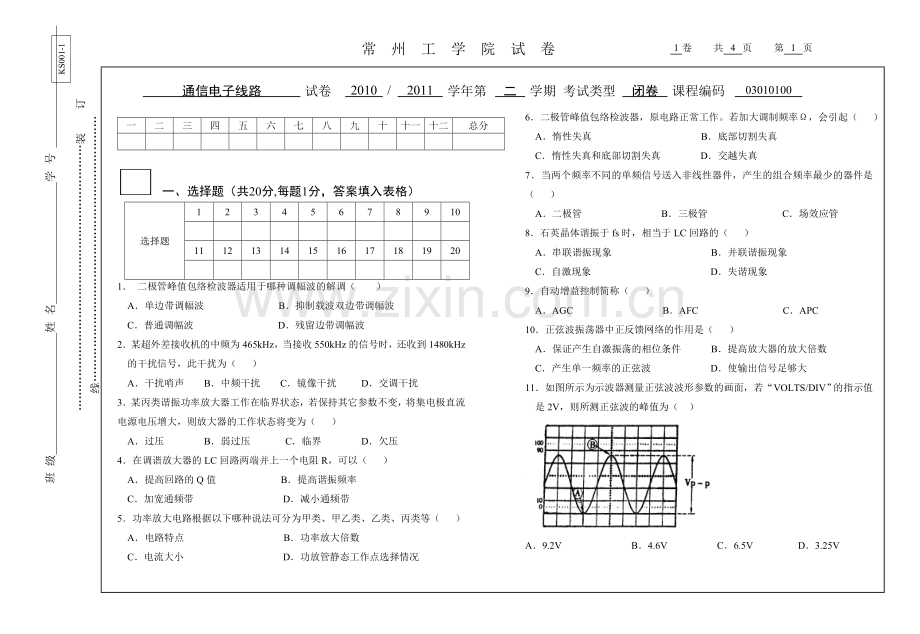

常 州 工 学 院 试 卷

1
卷 共
4
页 第
4
页

班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………装 订 线………………………………………………………………
班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………………装 订 线…………………………………………………………………………………………

 一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
17
18
19
20

1． 二极管峰值包络检波器适用于哪种调幅波的解调（ ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
2．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz
的干扰信号，此干扰为（ ）
A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰
3．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ ）
A．过压 B．弱过压 C．临界 D．欠压
4．在调谐放大器的LC回路两端并上一个电阻R，可以（ ）
A．提高回路的Q值 B．提高谐振频率
C．加宽通频带 D．减小通频带
5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ ）
A．电路特点 B．功率放大倍数
C．电流大小 D．功放管静态工作点选择情况

6．二极管峰值包络检波器，原电路正常工作。若加大调制频率Ω，会引起（ ）
A．惰性失真 B．底部切割失真
C．惰性失真和底部切割失真 D．交越失真
7．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是 （ ）
A．二极管 B．三极管 C．场效应管
8．石英晶体谐振于fs时，相当于LC回路的（ ）
A．串联谐振现象 B．并联谐振现象
C．自激现象 D．失谐现象
9．自动增益控制简称（ ）
A．AGC B．AFC C．APC
10．正弦波振荡器中正反馈网络的作用是（ ）
A．保证产生自激振荡的相位条件 B．提高放大器的放大倍数
C．产生单一频率的正弦波 D．使输出信号足够大
11．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（ ）

A．9.2V B．4.6V C．6.5V D．3.25V

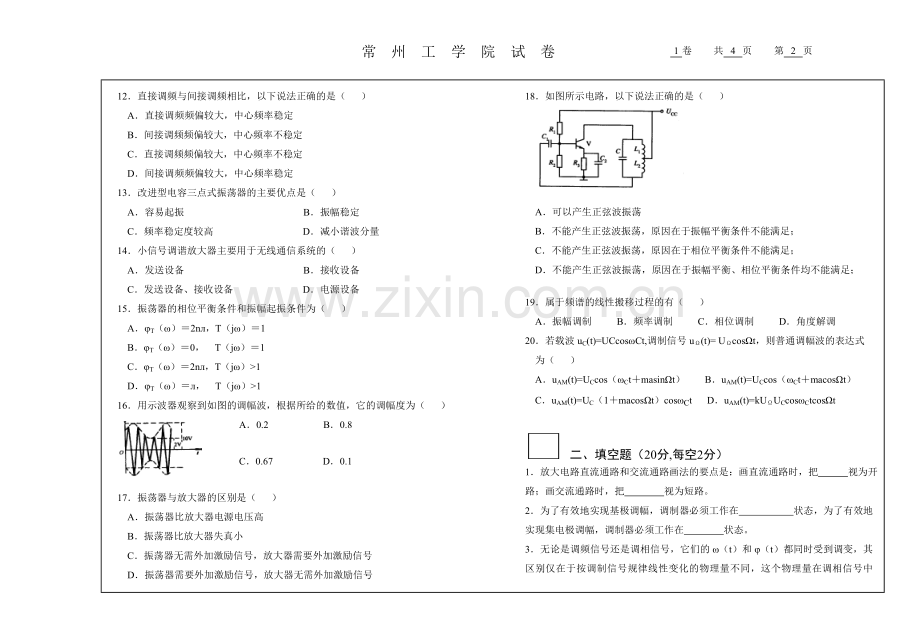

12．直接调频与间接调频相比，以下说法正确的是（ ）
A．直接调频频偏较大，中心频率稳定
B．间接调频频偏较大，中心频率不稳定
C．直接调频频偏较大，中心频率不稳定
D．间接调频频偏较大，中心频率稳定
13．改进型电容三点式振荡器的主要优点是（ ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
14．小信号调谐放大器主要用于无线通信系统的（ ）
A．发送设备 B．接收设备
C．发送设备、接收设备 D．电源设备
15．振荡器的相位平衡条件和振幅起振条件为（ ）
A．φT（ω）＝2nл，T（jω）＝1
B．φT（ω）＝0， T（jω）＝1
C．φT（ω）＝2nл，T（jω）>1
D．φT（ω）＝л， T（jω）>1
16．用示波器观察到如图的调幅波，根据所给的数值，它的调幅度为（ ）
A．0.2 B．0.8

C．0.67 D．0.1

17．振荡器与放大器的区别是（ ）
A．振荡器比放大器电源电压高
B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
18．如图所示电路，以下说法正确的是（ ）

A．可以产生正弦波振荡
B．不能产生正弦波振荡，原因在于振幅平衡条件不能满足；
C．不能产生正弦波振荡，原因在于相位平衡条件不能满足；
D．不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；

19．属于频谱的线性搬移过程的有（ ）
A．振幅调制 B．频率调制 C．相位调制 D．角度解调
20．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式
为（ ）
A．uAM(t)=UCcos（ωCt＋masinΩt） B．uAM(t)=UCcos（ωCt＋macosΩt）
C．uAM(t)=UC（1＋macosΩt）cosωCt D．uAM(t)=kUΩUCcosωCtcosΩt
 二、填空题（20分,每空2分）
1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把 视为开路；画交流通路时，把 视为短路。
2．为了有效地实现基极调幅，调制器必须工作在 状态，为了有效地实现集电极调幅，调制器必须工作在 状态。
3．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 ，在调频信号中是 ） 。
4．解调是调制的逆过程。振幅调制信号的解调电路称为振幅 ，它的作用是 。
5．有一中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率为 ，镜像干扰频率为 。
 三、简答题（共20分，每题5分）
1．通信系统由哪些部分组成？各组成部分的作用是什么？（5分）
答：

2．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？（5分）
答：

3．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？（5分）
答：

4．在谐振功率放大电路中，若Ubm、Ucm及UCC不变，而当UBB改变时，Ic1有明显的变化，问放大器此时工作在何种状态？为什么？（5分）
答

 四、应用和计算题（共40分，每题10分）
1．检查下列电路能否产生振荡？写出振荡类型，若不能振荡是何原因？（10分）

（1） （2） （3） （4）
解:

2．大信号检波电路如图，已知：载频fc＝465kHz，输入已调波ui=20(1+0.3cos2πFt)cos2πfCt (V) ，调制信号频率F＝5kHz，负载电阻RL=5kΩ，试确定：1.滤波电容CL的取值范围; 2.检波器输入电阻Ri。（10分）
解：

3．已知载波uC=10cos2π×50×106t (V), 调制信号uΩ(t)=5cos2π×103t (V)，调频灵敏度Sf＝10kHz/V，求调频波表达式、最大频偏Δfm、调频系数mf和有效带宽BW。（10分）
解: 1

4．收音机中的本机振荡电路如图所示，在振荡线圈的初、次级标出同名端，以满足相位起振条件；试计算当L13＝100μH，C4＝10pF时，在可变电容C5的变化范围内，电路的振荡频率可调范围。（10分）
