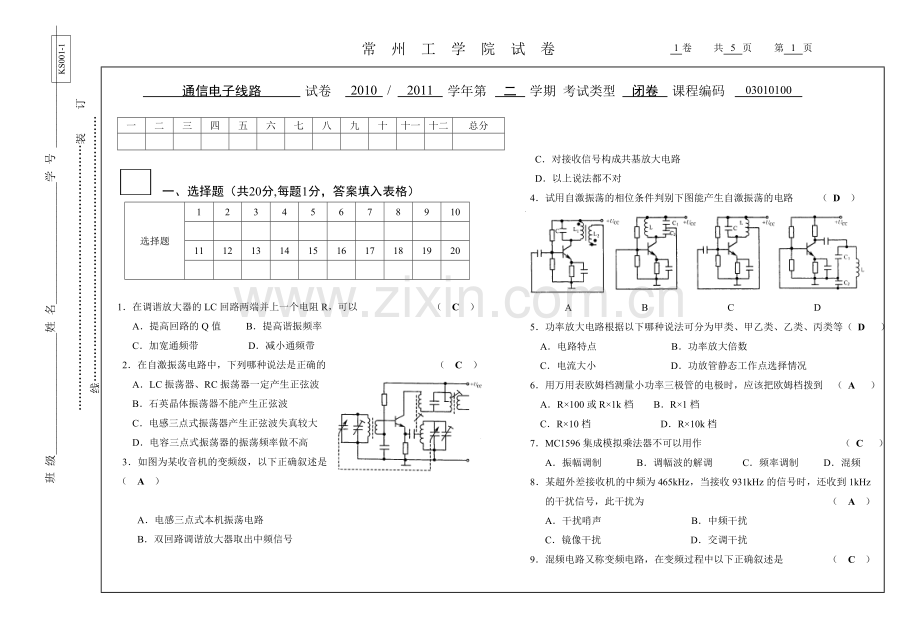

1、常 州 工 学 院 试 卷1卷 共5页 第5页班 级_姓 名_学 号 _装 订 线班 级_姓 名_学 号 _装 订 线 一、选择题(共20分,每题1分,答案填入表格)选择题12345678910111213141516171819201在调谐放大器的LC回路两端并上一个电阻R,可以 ( C ) A提高回路的Q值 B提高谐振频率 C加宽通频带 D减小通频带 2在自激振荡电路中,下列哪种说法是正确的 ( C ) ALC振荡器、RC振荡器一定产生正弦波 B石英晶体振荡器不能产生正弦波 C电感三点式振荡器产生正弦波失真较大 D电容三点式振荡器的振荡频率做不高 3如图为某收音机的变频级,以下正确叙述是

2、( A ) A电感三点式本机振荡电路 B双回路调谐放大器取出中频信号 C对接收信号构成共基放大电路 D以上说法都不对 4试用自激振荡的相位条件判别下图能产生自激振荡的电路 ( D ) A B C D 5功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等( D ) A电路特点 B功率放大倍数 C电流大小 D功放管静态工作点选择情况 6用万用表欧姆档测量小功率三极管的电极时,应该把欧姆档拨到 ( A ) AR100或R1k档 BR1档 CR10档 DR10k档7MC1596集成模拟乘法器不可以用作 ( C )A振幅调制 B调幅波的解调 C频率调制 D混频 8某超外差接收机的中频为465k

3、Hz,当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为 ( A )A干扰哨声 B中频干扰C镜像干扰 D交调干扰 9混频电路又称变频电路,在变频过程中以下正确叙述是 ( C )A信号的频谱结构发生变化 B信号的调制类型发生变化C信号的载频发生变化 10二极管峰值包络检波器,原电路正常工作。若加大调制频率,会引起( A )A惰性失真 B底部切割失真 C惰性失真和底部切割失真 11AGC电路的作用是 ( C ) A维持工作频率稳定 B消除频率误差C使输出信号幅度保持恒定或仅在很小的范围内变化 12同步检波器要求接收端载波与发端载波 ( C ) A频率相同、幅度相同 B相位相同、幅度相同

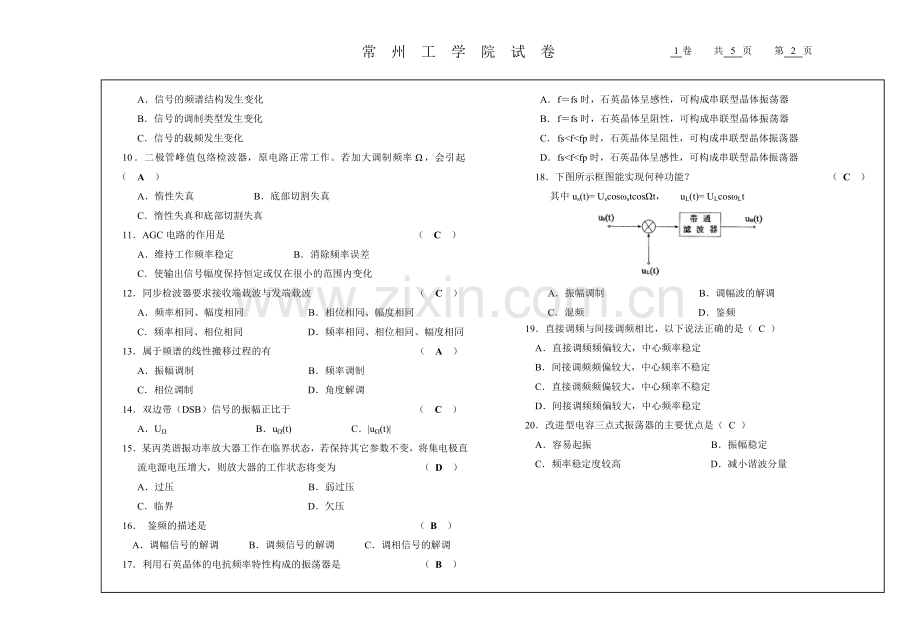

4、 C频率相同、相位相同 D频率相同、相位相同、幅度相同 13属于频谱的线性搬移过程的有 ( A )A振幅调制 B频率调制 C相位调制 D角度解调 14双边带(DSB)信号的振幅正比于 ( C ) AU Bu(t) C|u(t)| 15某丙类谐振功率放大器工作在临界状态,若保持其它参数不变,将集电极直流电源电压增大,则放大器的工作状态将变为 ( D ) A过压 B弱过压 C临界 D欠压 16 鉴频的描述是 ( B ) A调幅信号的解调 B调频信号的解调 C调相信号的解调 17利用石英晶体的电抗频率特性构成的振荡器是 ( B )A ffs时,石英晶体呈感性,可构成串联型晶体振荡器B ffs时,石英

5、晶体呈阻性,可构成串联型晶体振荡器C fsffp时,石英晶体呈阻性,可构成串联型晶体振荡器D fsffp时,石英晶体呈感性,可构成串联型晶体振荡器 18下图所示框图能实现何种功能? ( C ) 其中us(t)= Uscosstcost, uL(t)= ULcosLt A振幅调制 B调幅波的解调 C混频 D鉴频19直接调频与间接调频相比,以下说法正确的是( C )A直接调频频偏较大,中心频率稳定B间接调频频偏较大,中心频率不稳定C直接调频频偏较大,中心频率不稳定D间接调频频偏较大,中心频率稳定20改进型电容三点式振荡器的主要优点是( C )A容易起振 B振幅稳定C频率稳定度较高 D减小谐波分量

6、二、填空题(20分,每空2分)1石英晶体振荡器是利用石英晶体的 压电和反压电效应 工作的,其频率稳定度很高,通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。 2为了有效地实现基极调幅,调制器必须工作在 欠压 状态,为了有效地实现集电极调幅,调制器必须工作在 过压 状态。 3大信号包络检波器是利用二极管的 单向导电性 和RC网络的 充放电 特性工作的。 4调频有两种方法,分别称为 直接调频 和 间接调频 。 5谐振功率放大器通常工作在 丙 类,此类功率放大器的工作原理是:当输入信号为余弦波时,其集电极电流为 周期性余弦脉冲 波,由于集电极负载的 选频 作用,输出的是与输入信号频率相同的

7、 余弦 波。 三、简答题(共20分,每题5分)1无线电通信为什么要进行调制?常用的模拟调制方式有哪些?答: 1) 信号不调制进行发射天线太长,无法架设。2) 信号不调制进行传播会相互干扰,无法接收。常用的模拟调制方式有调幅、调频及调相2锁相环路与自动频率控制电路实现稳频功能时,哪种性能优越?为什么?答:锁相环路稳频效果优越。这是由于一般的AFC技术存在着固有频率误差问题(因为AFC是利用误差来减小误差),往往达不到所要求的频率精度,而采用锁相技术进行稳频时,可实现零偏差跟踪。3. 当谐振功率放大器的输入激励信号为余弦波时,为什么集电极电流为余弦脉冲波形?但放大器为什么又能输出不失真的余弦波电压

8、?答:因为谐振功率放大器工作在丙类状态(导通时间小于半个周期),所以集电极电流为周期性余弦脉冲波形;但其负载为调谐回路谐振在基波频率,可选出ic的基波,故在负载两端得到的电压仍与信号同频的完整正弦波。4在谐振功率放大电路中,若Ubm、Ucm及UCC不变,而当UBB改变时,Ic1有明显的变化,问放大器此时工作在何种状态?为什么?(5分)答:由右图谐振功率放大器的基极调制特性知: Ubm、Ucm及UCC不变,而当UBB改变时,只有工作在欠压工作状态,Ic1有明显的变化。 四、应用和计算题(共40分,每题10分)1、如图所示调谐放大器,问:1) LC回路应调谐在什么频率上?2) 为什么直流电源要接在

9、电感L的中心抽头上?3) 电容C1、C3的作用分别是什么?4) 接入电阻R4的目的是什么?(10分)解:1. LC回路应调谐在输入信号ui的频率上 2直流电源要接在电感L的中心抽头上是使本电路晶体管的输出端部分接入调谐回路,其目的是要达到预定的选择性和通频带要求 3电容C1、C3是高频旁路电容,它们的作用是保证放大器工作在放大区 4接入电阻R4的目的是降低Q值,加宽放大器的通频带2、已知载波电压uC(t)=5cos2106t,调制信号电压u(t)=2cos2103t,令常数ka1。试:1) 写出调幅表达式;2) 求调幅系数及频带宽度;3) 画出调幅波的波形和频谱图。 (10分)解:1. ma=

10、kaUm/Ucm=0.4uAM(t)=UCm(1macost)cosCt=5(1+0.4 cos2103t) cos2106t2. ma=kaUm/Ucm=0.4 BW=2F=2kHz3. 图(略)3、给定调频波的中心频率fc50MHz,最大频偏fm75kHz,求:1) 当调制信号频率F300Hz时,调频指数mf及调频波有效带宽BW2) 当调制信号频率F15kHz时,调频指数mf及调频波有效带宽BW(10分)解:1. 调频指数mf=fm/F=250rad BW=2(fm+F)=150.6kHz 2. 调频指数mf=fm/F=5rad BW=2(fm+F)=180kHz4、在大信号包络检波电路中

11、,已知:uAM(t)=10(1+0.6cos2103t)cos2106t (v), 图中 RL=4.7k,CL=0.01F,检波效率d=a=0.85, 求:1) 检波器输入电阻Ri2) 检波后在负载电阻RL上得到的直流电压UD和低频电压振幅值Um3) 当接上低频放大器后,若RL=4k,该电路会不会产生负峰切割失真? 4) 按检波二极管的方向,若要实现反向AGC控制,受控管为NPN管,则AGC电压加到受控管的哪个电极? (10分) 解:1. Ri= RL /2=2.35k2. 直流电压UD=8.5V 低频电压振幅值 Um=0.850.6105.1V3. 会产生负峰切割失真4. AGC电压加到受控管的发射极 班 级_姓 名_学 号 _装 订 线

展开阅读全文
