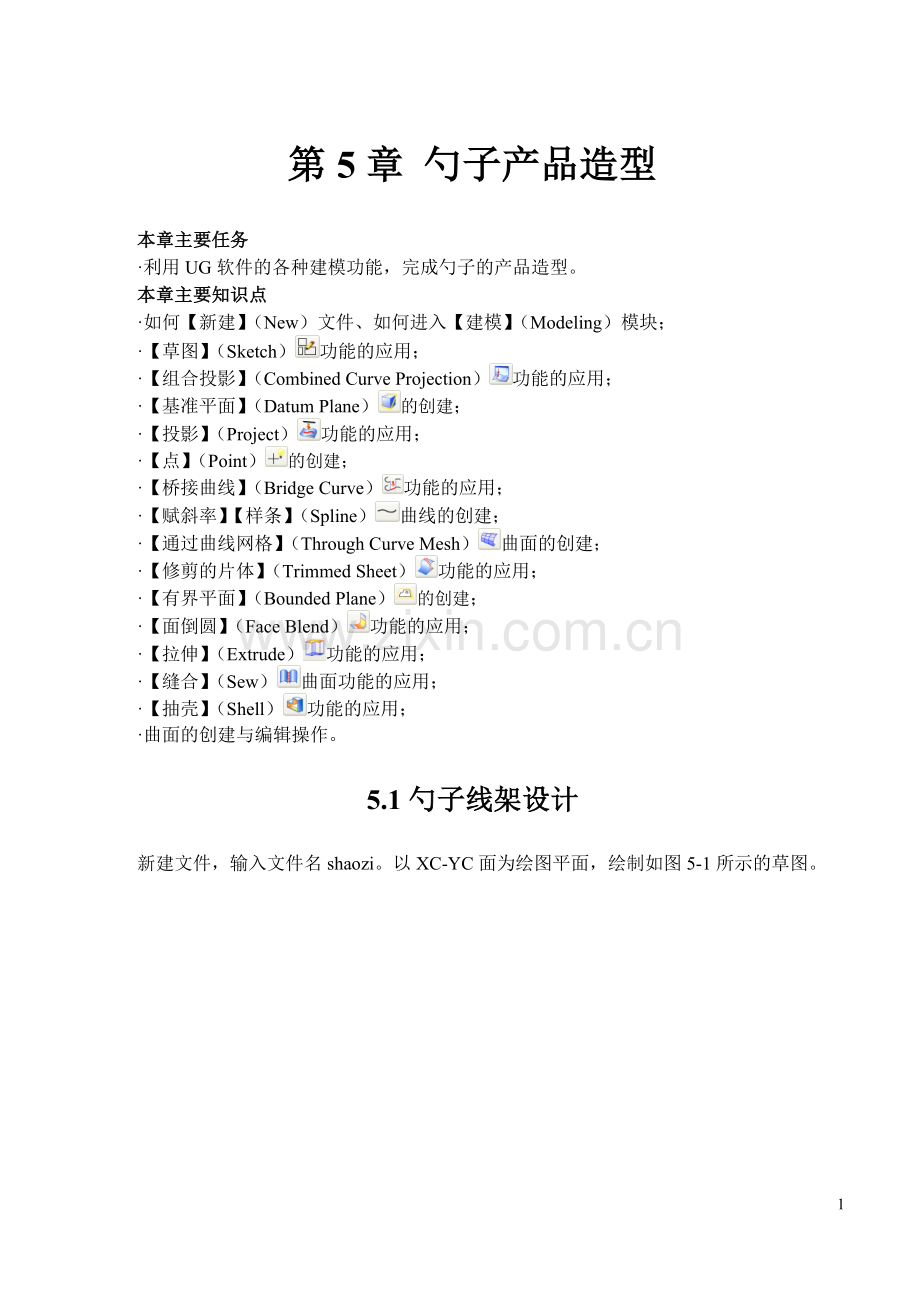

第5章 勺子产品造型
本章主要任务
·利用UG软件的各种建模功能，完成勺子的产品造型。
本章主要知识点
·如何【新建】（New）文件、如何进入【建模】（Modeling）模块；
·【草图】（Sketch）功能的应用；
·【组合投影】（Combined Curve Projection）功能的应用；
·【基准平面】（Datum Plane）的创建；
·【投影】（Project）功能的应用；
·【点】（Point）的创建；
·【桥接曲线】（Bridge Curve）功能的应用；
·【赋斜率】【样条】（Spline）曲线的创建；
·【通过曲线网格】（Through Curve Mesh）曲面的创建；
·【修剪的片体】（Trimmed Sheet）功能的应用；
·【有界平面】（Bounded Plane）的创建；
·【面倒圆】（Face Blend）功能的应用；
·【拉伸】（Extrude）功能的应用；
·【缝合】（Sew）曲面功能的应用；
·【抽壳】（Shell）功能的应用；
·曲面的创建与编辑操作。
5.1勺子线架设计
新建文件，输入文件名shaozi。以XC-YC面为绘图平面，绘制如图5-1所示的草图。

图5-1绘制草图
以XC-YC面为绘图平面，绘制如图5-2（a）所示的草图。注意：图中四条竖直辅助线分别从图5-1中的R5.5、R2.5、R6、R10的中点引出，如图5-2（b）所示，并用【约束】功能将这四条竖直辅助线固定，然后再画其他图线。另外，作一条辅助线平行于倾斜26°的直线，并与R300的圆弧相切，然后在该辅助线与R300圆弧的切点处创建一个点，以备后用。注意，图中R10和R300两圆弧直接相切，两圆弧之间并无其他图线。
此处创建一个点

（a）绘制草图

（b）草图轴测图
图5-2绘制草图
【组合投影】，投影结果如图5-4所示。

图5-3选取第一曲线串和第二曲线串

图5-4组合投影结果
将XC-YC面沿+ZC方向偏置22 mm，创建一个平行于XC-YC的基准平面。
将图5-5箭头所指的曲线投影到上一步创建的基准平面上。

图5-5投影曲线
过最右侧的竖直辅助线，创建一个垂直于XC-ZC的基准平面，如图5-6所示。

图5-6创建基准平面
将上一步创建的基准平面沿-XC方向偏置22 mm，创建一个基准平面，如图5-7所示。

图5-7创建基准平面
【点】——【捕捉点】工具条——【点构造器】——【交点】，求出上一步创建的基准平面与图5-4创建的组合投影曲线及图5-5创建的投影曲线的交点，创建四个点。结果如图5-8所示。
四个点

图5-8创建四个点
以图5-7创建的基准平面为绘图平面，过上一步创建的四个点绘制两段R50的圆弧。如图5-9所示。

图5-9草绘两段R50的圆弧
【桥接曲线】，桥接如图5-10所示的曲线。

图5-10桥接曲线
创建点，求出如图5-11所示的基准平面与桥接曲线的交点。
桥接曲线

交点

基准平面

图5-11创建点
以图5-11所指的“基准平面”为绘图平面，创建通过三个现有点的样条曲线。如图5-12所示。
样条曲线

图5-12创建样条曲线
过图5-2草图中创建的点并垂直于R300的圆弧创建一个基准平面，如图5-13所示。
垂直此圆弧
过此点

图5-13创建基准面
创建点，求出如图5-14所示的基准平面与两条曲线的交点。
基准平面
两条曲线

图5-14创建两个交点
以图5-14所指的基准平面为绘图平面，过上一步创建的两个点及图5-2草图中创建的点绘制三段圆弧。如图5-15所示。

图5-15绘制三段圆弧
5.2勺子整体造型
选择主线串和交叉线串，创建如图5-16所示的网格曲面。
交叉线串1
交叉线串2
主线串3条

图5-16创建网格曲面
选择主线串和交叉线串，创建如图5-17所示的网格曲面，注意第一主线串为曲线的端点，需打开【捕捉点】工具条中的【端点】图标进行捕捉，第二主线串处保持与上一步创建的曲面G1连续。
第二主线串
交叉线串3条

第一主线串

图5-17创建网格曲面
以XC-YC为绘图平面，绘制如图5-18所示的草图。

图5-18绘制草图
用上一步创建的草图曲线修剪图5-17创建的网格曲面，注意【投影沿着】ZC轴。结果如图5-19所示。

图5-19修剪片体
选择主线串和交叉线串，创建如图5-20所示的网格曲面。

图5-20创建网格曲面
沿+ZC方向偏置26mm，创建一个平行于XC-YC的基准平面。
用上一步创建的基准平面修剪图5-16创建的网格曲面。结果如图5-21所示。

图5-21修剪片体
选择主线串和交叉线串，创建如图5-22所示的网格曲面。
交叉线串3条
第一主线串
第二主线串

图5-22创建网格曲面
选择主线串和交叉线串，创建如图5-23所示的网格曲面。
第一主线串
第二主线串
交叉线串3条

图5-23创建网格曲面
选择勺子底部边界，创建有界平面，如图5-24所示。

图5-24创建有界平面
【面倒圆】，选择有界平面和勺子的相邻曲面，创建面倒圆，半径为2，注意方向均朝内，结果如图5-25所示。

图5-25创建面倒圆
选择中间那段曲线为拉伸曲线，拉伸方向为XC，拉伸对称值为20，拉伸一个曲面，如图5-26所示。

图5-26拉伸曲面
用勺子的上边缘修剪上一步创建的拉伸曲面。结果如图5-27所示。

图5-27修剪曲面
将所有曲面缝合。
抽壳，完成勺子的造型，结果如图5-28所示。

图5-28抽壳
