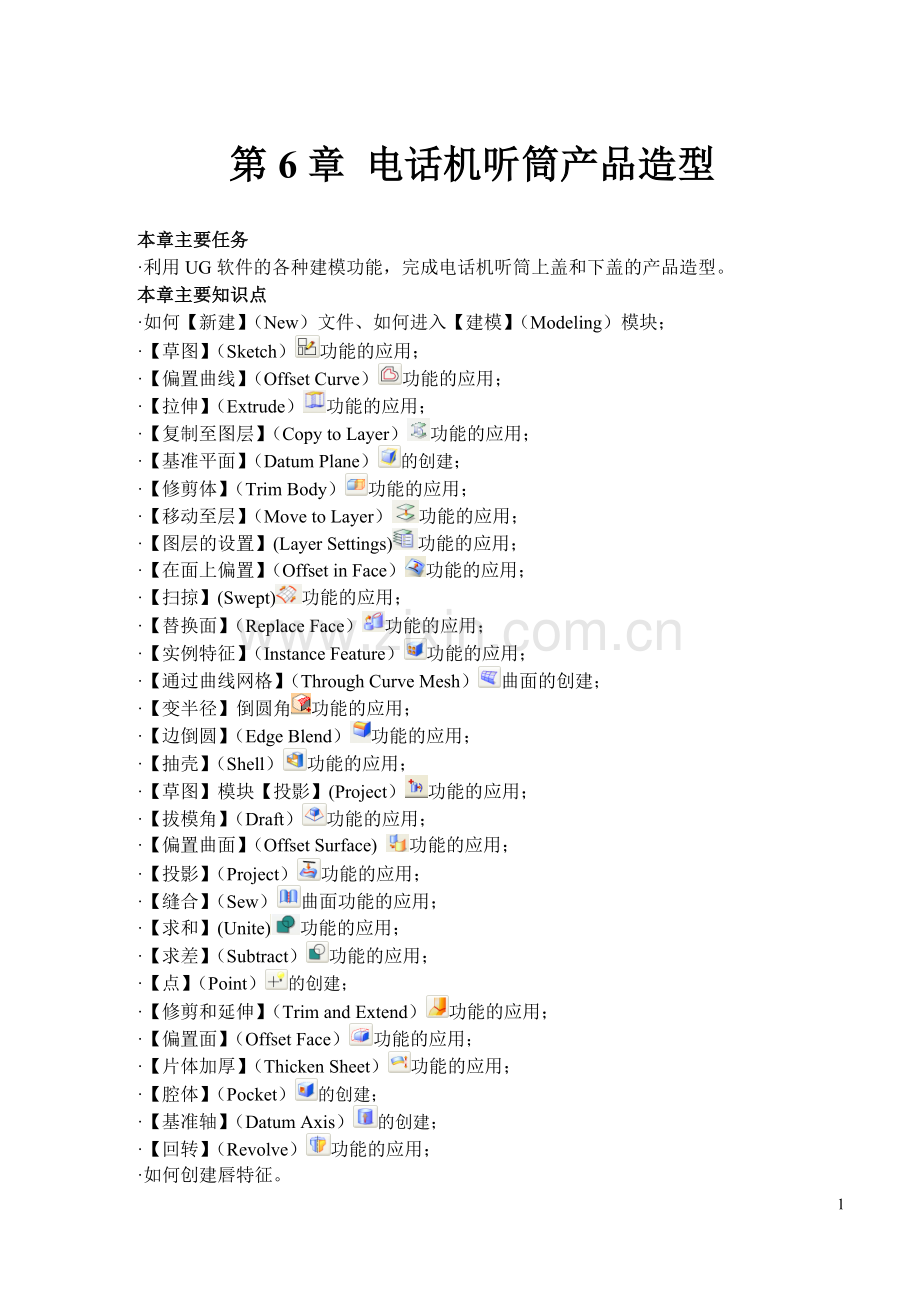

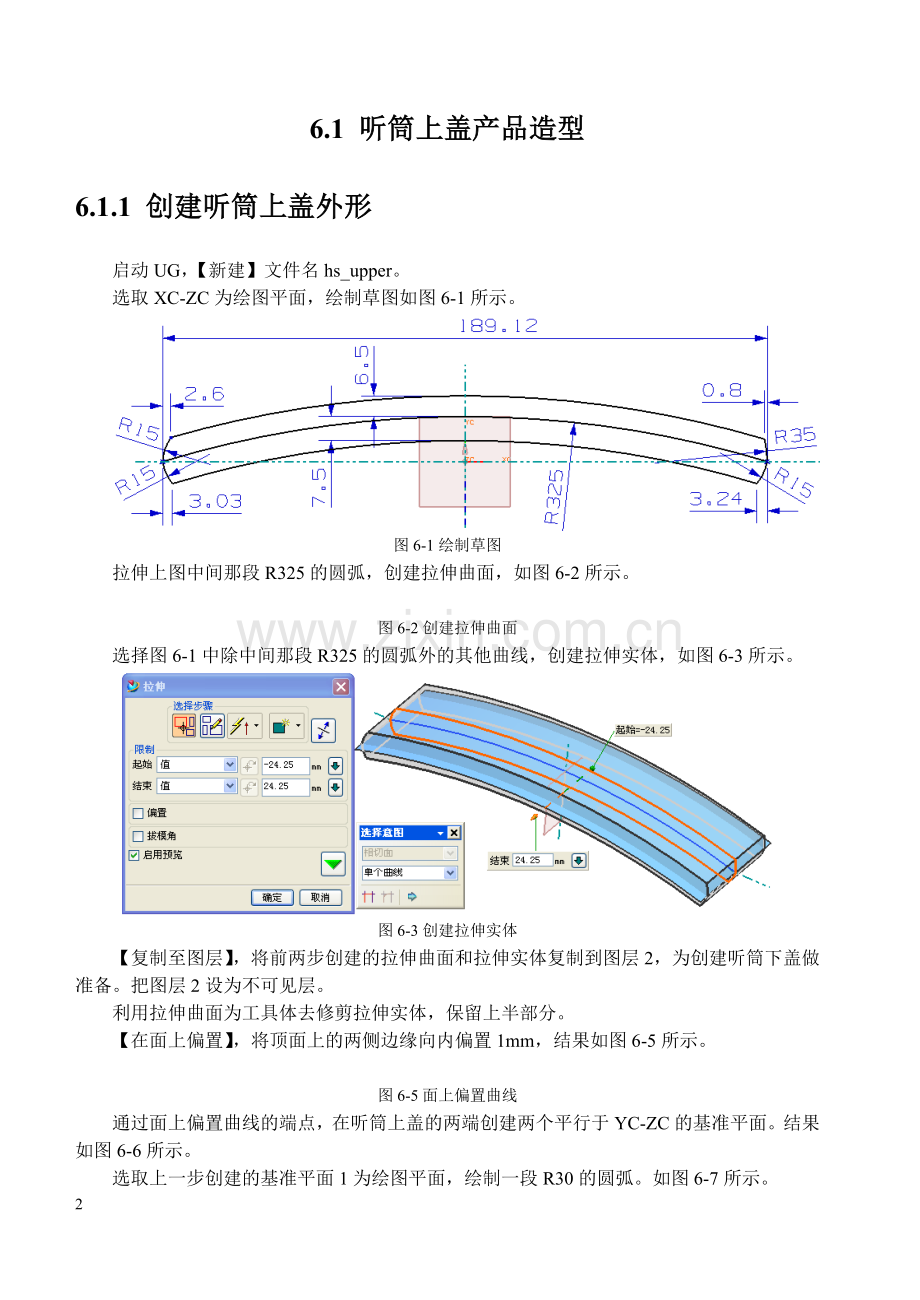

第6章 电话机听筒产品造型本章主要任务利用UG软件的各种建模功能，完成电话机听筒上盖和下盖的产品造型。本章主要知识点如何【新建】（New）文件、如何进入【建模】（Modeling）模块；【草图】（Sketch）功能的应用；【偏置曲线】（Offset Curve）功能的应用；【拉伸】（Extrude）功能的应用；【复制至图层】（Copy to Layer）功能的应用；【基准平面】（Datum Plane）的创建；【修剪体】（Trim Body）功能的应用；【移动至层】（Move to Layer）功能的应用；【图层的设置】(Layer Settings)功能的应用；【在面上偏置】（Offset in Face）功能的应用；【扫掠】(Swept)功能的应用；【替换面】（Replace Face）功能的应用；【实例特征】（Instance Feature）功能的应用；【通过曲线网格】（Through Curve Mesh）曲面的创建；【变半径】倒圆角功能的应用；【边倒圆】（Edge Blend）功能的应用；【抽壳】（Shell）功能的应用；【草图】模块【投影】(Project）功能的应用；【拔模角】（Draft）功能的应用；【偏置曲面】（Offset Surface) 功能的应用；【投影】（Project）功能的应用；【缝合】（Sew）曲面功能的应用；【求和】(Unite)功能的应用；【求差】（Subtract）功能的应用；【点】（Point）的创建；【修剪和延伸】（Trim and Extend）功能的应用；【偏置面】（Offset Face）功能的应用；【片体加厚】（Thicken Sheet）功能的应用；【腔体】（Pocket）的创建；【基准轴】（Datum Axis）的创建；【回转】（Revolve）功能的应用；如何创建唇特征。6.1 听筒上盖产品造型6.1.1 创建听筒上盖外形启动UG，【新建】文件名hs_upper。选取XC-ZC为绘图平面，绘制草图如图6-1所示。图6-1绘制草图拉伸上图中间那段R325的圆弧，创建拉伸曲面，如图6-2所示。图6-2创建拉伸曲面选择图6-1中除中间那段R325的圆弧外的其他曲线，创建拉伸实体，如图6-3所示。图6-3创建拉伸实体【复制至图层】，将前两步创建的拉伸曲面和拉伸实体复制到图层2，为创建听筒下盖做准备。把图层2设为不可见层。利用拉伸曲面为工具体去修剪拉伸实体，保留上半部分。【在面上偏置】，将顶面上的两侧边缘向内偏置1mm，结果如图6-5所示。 图6-5面上偏置曲线通过面上偏置曲线的端点，在听筒上盖的两端创建两个平行于YC-ZC的基准平面。结果如图6-6所示。选取上一步创建的基准平面1为绘图平面，绘制一段R30的圆弧。如图6-7所示。图6-7绘制R30的圆弧创建扫掠曲面，如图6-8所示。图6-8创建扫掠曲面选取图6-9箭头所指的实体面为被替换的面，上一步的扫掠曲面为替换面。结果如图6-10所示。 图6-9选取被替换面 图6-10替换面结果绘制草图，创建的网格曲面，将作为听筒上表面的替换面，如图6-14所示。图6-14创建网格面听筒上盖外形创建结果如图6-17所示。图6-17顶部边缘倒圆角6.1.2 创建听筒上盖内部结构【抽壳】，结果如图6-18所示。图6-18抽壳创建草图、用【拉伸】、【求和】、【求差】等功能，完成听筒上盖内部结构的创建。结果如图6-42所示。图6-42听筒上盖完成图6.2 听筒下盖产品造型6.2.1 创建听筒下盖主体启动UG，打开上一节创建的电话机听筒上盖文件hs_upper，单击【文件】【另存为】，选择存放文件的路径，在【文件名】中输入hs_lower作为电话机听筒下盖的文件名，单击【OK】。用创建电话机听筒上盖类似的方法，完成电话机听筒下盖的产品造型，结果如图6-146所示。图6-146创建加强筋4
