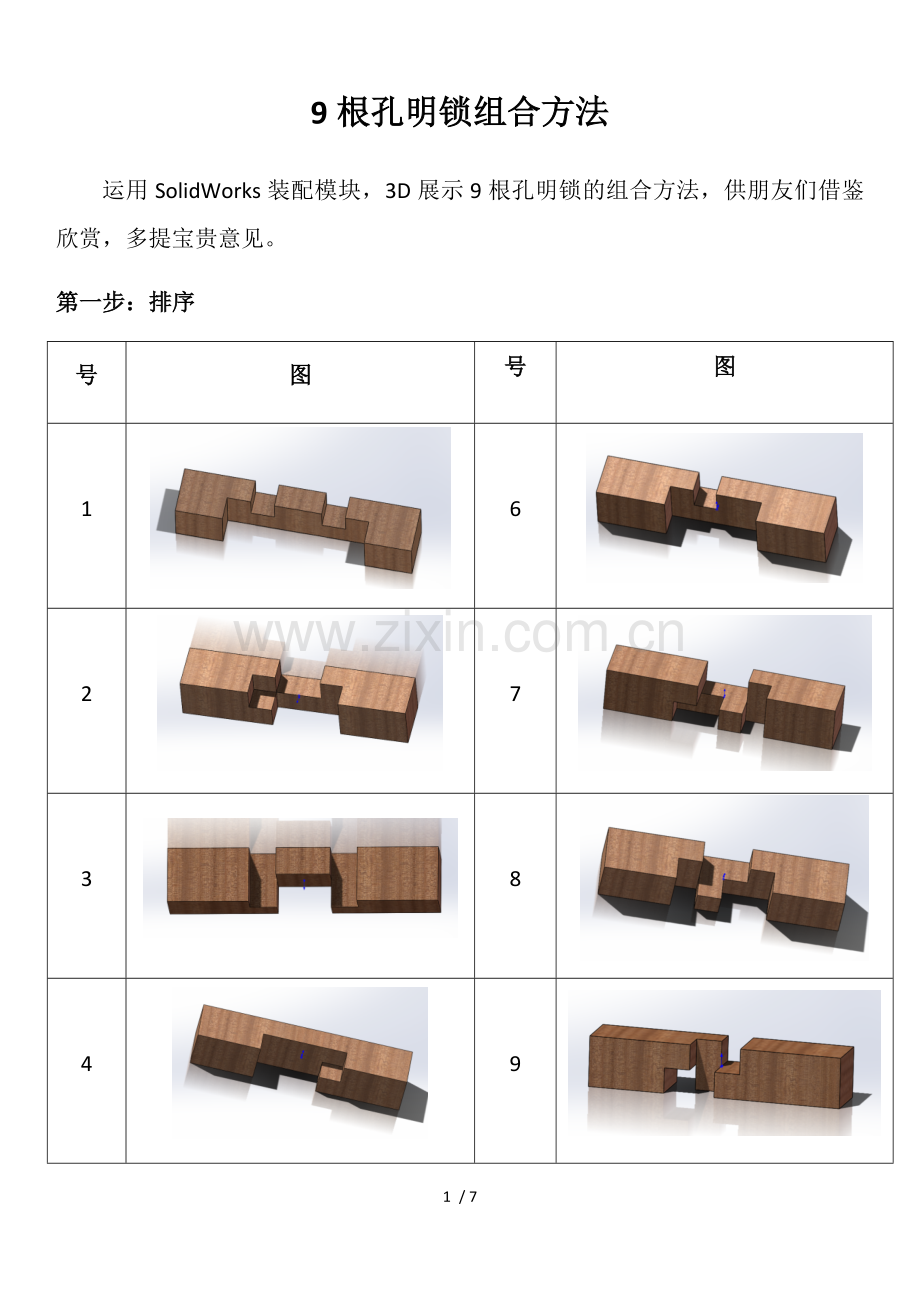

9根孔明锁组合方法
运用SolidWorks装配模块，3D展示9根孔明锁的组合方法，供朋友们借鉴欣赏，多提宝贵意见。
第一步：排序
号
图
号
图
1

6

2

7

3

8

4

9

5

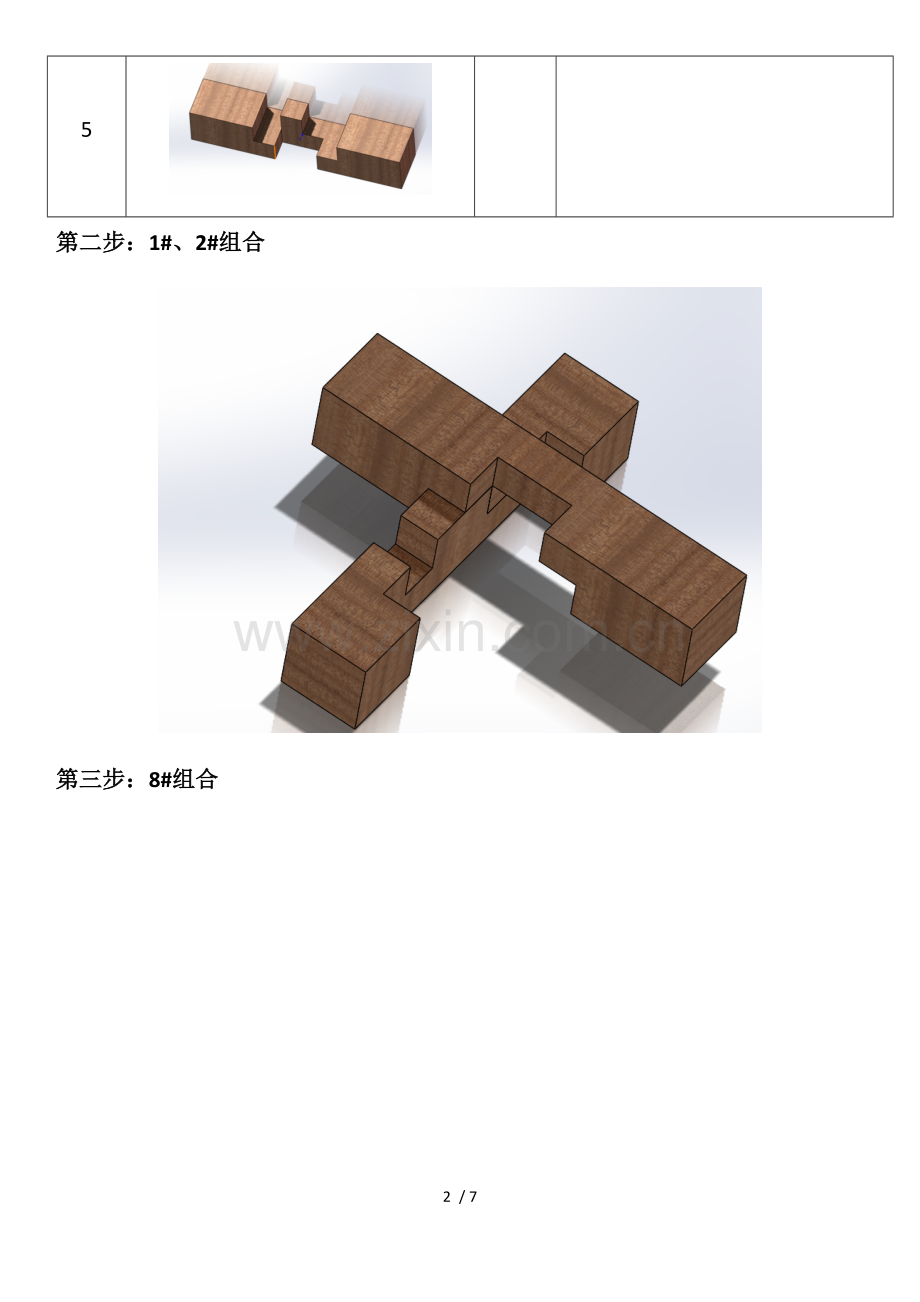

第二步：1#、2#组合

第三步：8#组合

第四步：组合4#

第五步:组合5#

第六步：组合6#

第七步：上提6#，组合7#，6#复位

第八步：组合3#

第九步：前提4#，组合9#，4#复位
