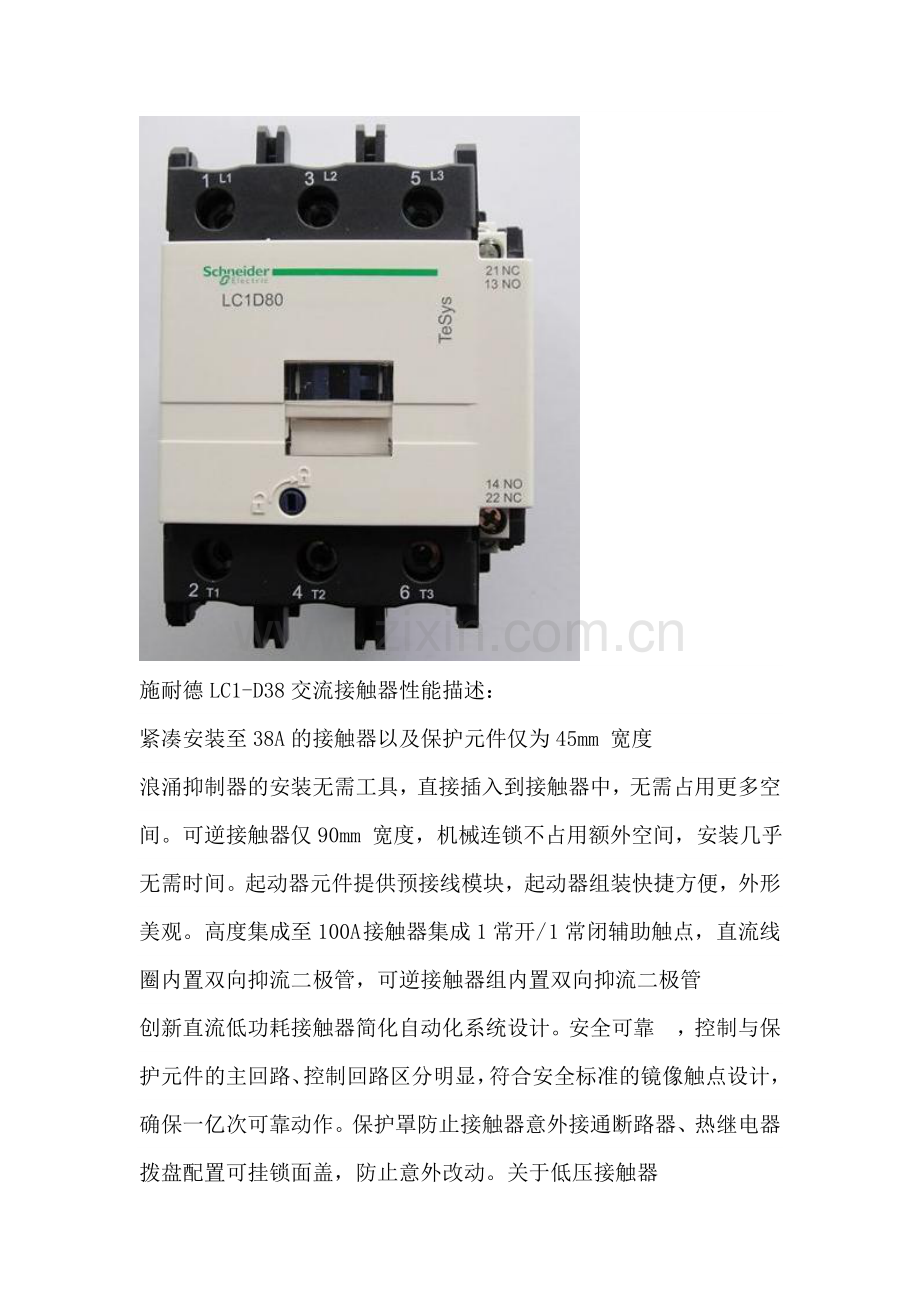

LC1-D38接触器.doc

施耐德LC1-D38交流接触器性能描述：
紧凑安装至38A的接触器以及保护元件仅为45mm 宽度
浪涌抑制器的安装无需工具，直接插入到接触器中，无需占用更多空间。可逆接触器仅90mm 宽度，机械连锁不占用额外空间，安装几乎无需时间。起动器元件提供预接线模块，起动器组装快捷方便，外形美观。高度集成至100A 接触器集成1常开/ 1常闭辅助触点，直流线圈内置双向抑流二极管，可逆接触器组内置双向抑流二极管
创新直流低功耗接触器简化自动化系统设计。安全可靠 ，控制与保护元件的主回路、控制回路区分明显，符合安全标准的镜像触点设计，确保一亿次可靠动作。保护罩防止接触器意外接通断路器、热继电器拨盘配置可挂锁面盖，防止意外改动。关于低压接触器
接触器是用于远距离频繁地接通和分断交直流主电路和大容量控制电路的电器，其主要控制对象是电动机，接触器也可以控制其他电力负载，如电热器、照明灯、电焊机、电容器组等。
中文名 低压接触器 概    念 远距离接通分断交直流主电路电器 主要控制对象 电动机 其他控制对象 电热器、照明灯、电焊机等
接触器的分类编辑
总分类
按触头的驱动方式分为电磁接触器、气动接触器、液压接触器等。
按电真空技术和电子器件的发展,有真空接触器和电子式接触器。
接触器按工作电压种类可分为交流接触器和直流接触器。
交流接触器的分类
按主触头控制电路的种类分交流和直流;
按主触头极数分单极、二极、三极、四极、五极;
按灭弧介质分空气式和真空式;
按励磁线圈断电时的主触头位置分常开、常闭和兼有常开及常闭;
按结构形式分直动式、转动式和杠杆传动式:
按励磁线圈电压种类分直流和交流;
按有无触头分有触点式和无触点式。
LC1-D交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)
LC1-D交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V)
LC1-D交流接触器AC-4电寿命：LC1-D 09～32 20万次;
LC1-D 405065 15万次 ;
LC1-D 8095 10万次
AC-3电寿命：LC1-D 09～32 100万次;
LC1-D 405065 80万次 ;
LC1-D 8095 60万次
机械寿命： LC1- D 09，LC1-D12 -D32 10百万次;
LC1-D 405065 8百万次 ;
LC1-D 8095 10百万次
LC1交流接触器外形尺寸(长×宽×高)：
LC1-D 09～18： 73×47×82
LC1-D 25： 83×58×96
LC1-D 32： 83×58×101
LC1-D 40～65： 128×79×116
LC1-D 80～95： 128×79×128
LC1交流接触器安装尺寸(长×宽×直径)：
LC1-D 09～18： 50～60 × 35 × 2—Φ4.5 ; 或 35 mm卡轨安装
LC1-D 25～32： 50～60 × 40 × 2—Φ4.5 ; 或 35 mm卡轨安装
LC1-D 40～95： 100～110 × 40 × 2—Φ6.5 ; 或 75 mm卡轨安装
LC1-D交流接触器线圈主要技术参数：
LC1-D交流接触器额定控制电源电压Us(V)：24、48、110、127、220、240、380、415、440、480、500、600、660V
