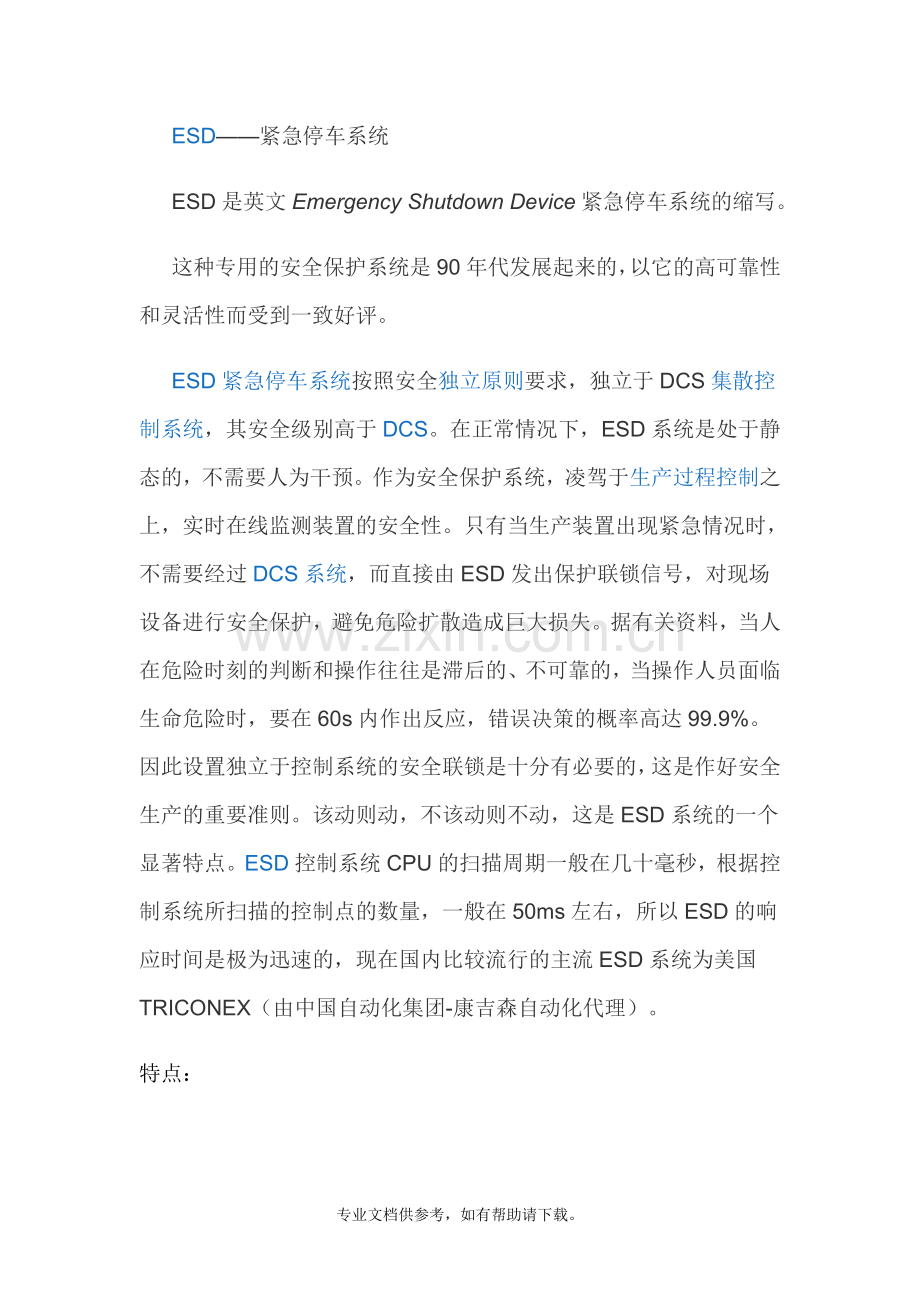

ESD——紧急停车系统
ESD是英文Emergency Shutdown Device紧急停车系统的缩写。
这种专用的安全保护系统是90年代发展起来的，以它的高可靠性和灵活性而受到一致好评。
ESD紧急停车系统按照安全独立原则要求，独立于DCS集散控制系统，其安全级别高于DCS。在正常情况下，ESD系统是处于静态的，不需要人为干预。作为安全保护系统，凌驾于生产过程控制之上，实时在线监测装置的安全性。只有当生产装置出现紧急情况时，不需要经过DCS系统，而直接由ESD发出保护联锁信号，对现场设备进行安全保护，避免危险扩散造成巨大损失。据有关资料，当人在危险时刻的判断和操作往往是滞后的、不可靠的，当操作人员面临生命危险时，要在60s内作出反应，错误决策的概率高达99.9%。因此设置独立于控制系统的安全联锁是十分有必要的，这是作好安全生产的重要准则。该动则动，不该动则不动，这是ESD系统的一个显著特点。ESD控制系统CPU的扫描周期一般在几十毫秒，根据控制系统所扫描的控制点的数量，一般在50ms左右，所以ESD的响应时间是极为迅速的，现在国内比较流行的主流ESD系统为美国TRICONEX（由中国自动化集团-康吉森自动化代理）。
特点：

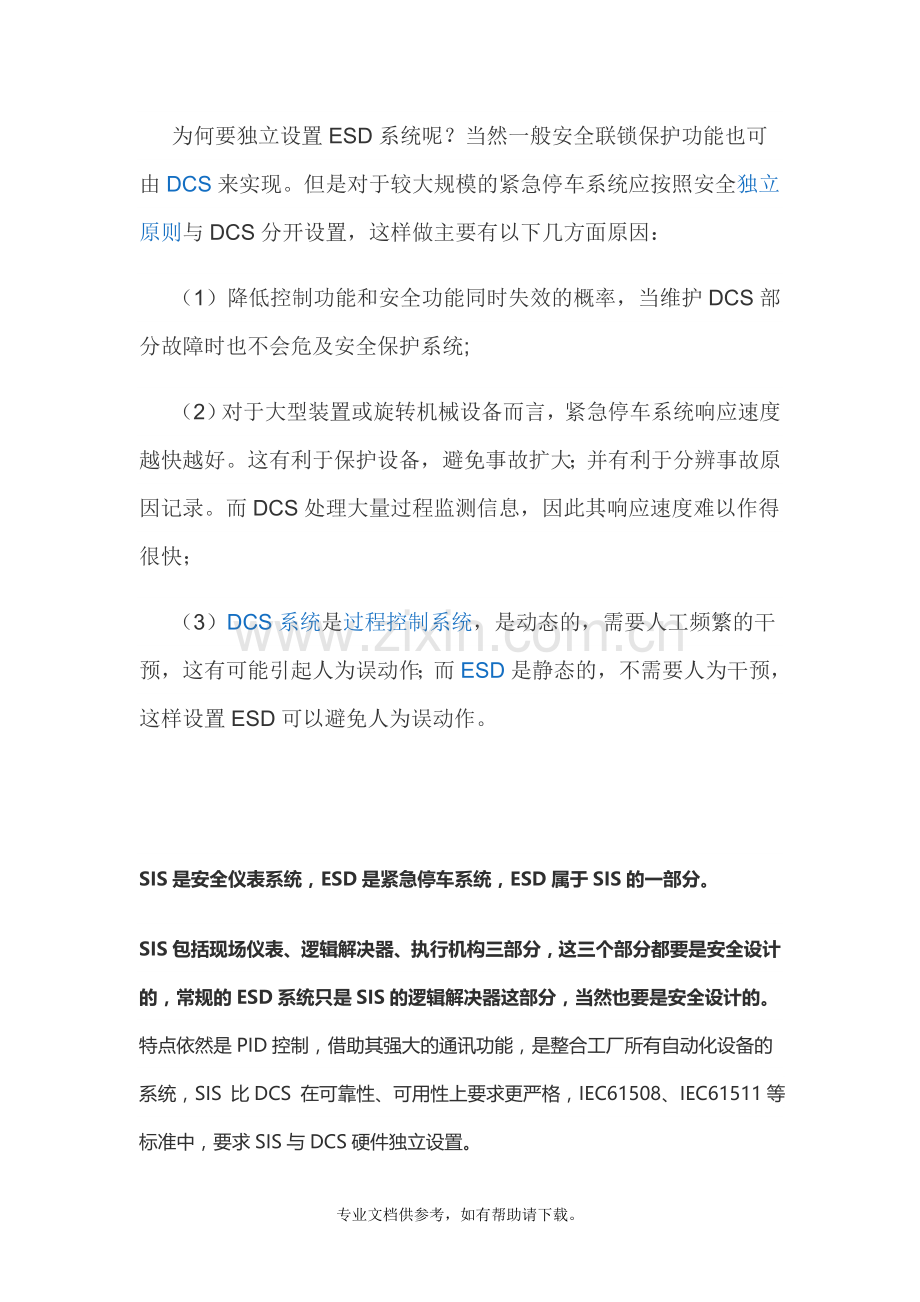

为何要独立设置ESD系统呢？当然一般安全联锁保护功能也可由DCS来实现。但是对于较大规模的紧急停车系统应按照安全独立原则与DCS分开设置，这样做主要有以下几方面原因：
（1）降低控制功能和安全功能同时失效的概率，当维护DCS部分故障时也不会危及安全保护系统;
（2）对于大型装置或旋转机械设备而言，紧急停车系统响应速度越快越好。这有利于保护设备，避免事故扩大；并有利于分辨事故原因记录。而DCS处理大量过程监测信息，因此其响应速度难以作得很快；
（3）DCS系统是过程控制系统，是动态的，需要人工频繁的干预，这有可能引起人为误动作；而ESD是静态的，不需要人为干预，这样设置ESD可以避免人为误动作。

SIS是安全仪表系统，ESD是紧急停车系统，ESD属于SIS的一部分。
SIS包括现场仪表、逻辑解决器、执行机构三部分，这三个部分都要是安全设计的，常规的ESD系统只是SIS的逻辑解决器这部分，当然也要是安全设计的。特点依然是PID控制，借助其强大的通讯功能，是整合工厂所有自动化设备的系统，SIS 比DCS 在可靠性、可用性上要求更严格，IEC61508、IEC61511等标准中，要求SIS与DCS硬件独立设置。
DCS系统是过程控制系统，是动态的，需要人工频繁的干预，这有可能引起人为误动作；而SIS（ESD）是静态的，不需要人为干预，这样设置可以避免人为误动作。通常作为成套设备的控制方案，比如说真空、废水、集装、压缩机等等自成一个体系的系统。他们的特点往往是不要求很多的模拟量控制，对数字量控制极为有效、方便、可靠、经济。通常做为DCS的子站点，便于监视。很显然从下图中我们看到SIS包括ESD、ITCC等，DCS下面有PLC、FCS等。

PLC programmable logic controller,通常作为成套设备的控制方案，比如说真空、废水、集装、 压缩机等等自成一个体系的系统。他们的特点往往是不要求很多的模拟量控制，对数字量控 制极为有效、方便、可靠、经济。通常做为DCS的子站点，便于监视。
ESD emergency shutdown system 紧急停车系统。 SIS safety interlocking system（safety instrument syetem）。安全联锁系统，个人认为这是不同厂家对安全系统的叫法不同，还有的叫safety manager。这类系统往往用于石化等高危行业。一般涉及到的点不是很多，因为一旦动作就是全场停车，是牺牲生产效益，保障安全的最低防线。SM需要有SIS认证，石化行业通常等级为3。

SIS与DCS之间的区别

SIS与DCS在石油、石化生产过程中分别起着不同的作用，如下图所示：生产装置从安全角度来讲，可分为3个层次：第一层为生产过程层，第二层为过程控制层，第三层为安全仪表系统停车保护层。

SIS与ESD之间的区别

SIS是系统化的概念，更关注整体性的概念，从命名就可以看出来，SIS关注回路，关注系统整体。安全型的现场检测器件（变送器，仪表，传感器）---> 安全型 AI---》安全型控制器-安全型的DO---》安全型的现场执行器件（安全关断阀，泄压阀，保护器等）。而ESD 通常是指，安全控制系统厂家生产的，安全型控制器，（CPU），IO，等纯控制系统的概念。
从本质上来讲，SIS 的硬件系统不光包括，SIS控制器及IO（例如 Triconex，HIMA，西门子400FH）。
还应包括所有跟控制器接口的其他输入部件，例如获得TUV SIL认证的传感器，变送器，检测装置；
还应该包括所有输出部件，如获得 TUV SIL认证的执行器（液压安全执行器，气动安全执行器，电动型安全执行器），
还应该有获得认证的现场设备。要求严格的现场，阀门本体也必须是有TUV 证书的。
例如核电厂的安全阀不光是锅炉与压力容器质检合格，还应该有核检证书，还应该有 TUV的安规证书，明确标明是SIL几等级。
ESD是生产厂家的安全性控制器用在不同的场合，根据不同的用途，有着这些不同的叫法，从理论上说，只有ESD，“未必” 会是个完整的SIS控制系统。  ESD仅仅是 SIS中的一环，而且是在实体硬件中，是最重要的一环。
 b' S( {3 [
DCS与PLC之间的区别

1、从发展的方面来说：
　　DCS从传统的仪表盘监控系统发展而来。因此，DCS从先天性来说较为侧重仪表的控制，比如我们使用的YOKOGAWA CS3000 DCS系统甚至没有PID数量的限制（PID,比例微分积分算法，是调节阀、变频器闭环控制的标准算法，通常PID的数量决定了可以使用的调节阀数量）。
　　PLC从传统的继电器回路发展而来，最初的PLC甚至没有模拟量的处理能力，因此，PLC从开始就强调的是逻辑运算能力。
2、从系统的可扩展性和兼容性的方面来说：
　　市场上控制类产品繁多，无论DCS还是PLC，均有很多厂商在生产和销售。对于PLC系统来说，一般没有或很少有扩展的需求，因为PLC系统一般针对于设备来使用。一般来讲，PLC也很少有兼容性的要求，比如两个或以上的系统要求资源共享，对PLC来讲也是很困难的事。而且PLC一般都采用专用的网络结构，比如西门子的MPI总线性网络，甚至增加一台操作员站都不容易或成本很高。
　　DCS在发展的过程中也是各厂家自成体系，但大部分的DCS系统，比如横河YOKOGAWA、霍尼维尔、ABB等等，虽说系统内部（过程级）的通讯协议不尽相同，但操作级的网络平台不约而同的选择了以太网络，采用标准或变形的TCP/IP协议。这样就提供了很方便的可扩展能力。在这种网络中，控制器、计算机均作为一个节点存在，只要网络到达的地方，就可以随意增减节点数量和布置节点位置。另外，基于windows系统的OPC、DDE等开放协议，各系统也可很方便的通讯，以实现资源共享。
3、从数据库来说：
　　DCS一般都提供统一的数据库。换句话说，在DCS系统中一旦一个数据存在于数据库中，就可在任何情况下引用，比如在组态软件中，在监控软件中，在趋势图中，在报表中……而PLC系统的数据库通常都不是统一的，组态软件和监控软件甚至归档软件都有自己的数据库。为什么常说西门子的S7 400要到了414以上才称为DCS？因为西门子的PCS7系统才使用统一的数据库，而PCS7要求控制器起码到S7 414-3以上的型号。
4、从时间调度上来说：
　　PLC的程序一般不能按事先设定的循环周期运行。PLC程序是从头到尾执行一次后又从头开始执行。（现在一些新型PLC有所改进，不过对任务周期的数量还是有限制）而DCS可以设定任务周期。比如，快速任务等。同样是传感器的采样，压力传感器的变化时间很短，我们可以用200ms的任务周期采样，而温度传感器的滞后时间很大，我们可以用2s的任务周期采样。这样，DCS可以合理的调度控制器的资源。
5、从网络结构发面来说：
　　一般来讲，DCS惯常使用两层网络结构，一层为过程级网络，大部分DCS使用自己的总线协议，比如横河的Modbus、西门子和ABB的Profibus、ABB的 CAN bus等，这些协议均建立在标准串口传输协议RS232或RS485协议的基础上。现场IO模块，特别是模拟量的采样数据（机器代码，213/扫描周期）十分庞大，同时现场干扰因素较多，因此应该采用数据吞吐量大、抗干扰能力强的网络标准。基于RS485串口异步通讯方式的总线结构，符合现场通讯的要求。
　　IO的采样数据经CPU转换后变为整形数据或实形数据，在操作级网络（第二层网络）上传输。因此操作级网络可以采用数据吞吐量适中、传输速度快、连接方便的网络标准，同时因操作级网络一般布置在控制室内，对抗干扰的要求相对较低。因此采用标准以太网是最佳选择。TCP/IP协议是一种标准以太网协议，一般我们采用100Mbit/s的通讯速度。
PLC系统的工作任务相对简单，因此需要传输的数据量一般不会太大，所以常见的PLC系统为一层网络结构。过程级网络和操作级网络要么合并在一起，要不过程级网络简化成模件之间的内部连接。PLC不会或很少使用以太网。
6、从应用对象的规模上来说：
　　PLC一般应用在小型自控场所，比如设备的控制或少量的模拟量的控制及联锁，而大型的应用一般都是DCS。当然，这个概念不太准确，但很直观，习惯上我们把大于600点的系统称为DCS，小于这个规模叫做PLC。我们的热泵及QCS、横向产品配套的控制系统一般就是称为PLC。

　　说了这么多PLC与DCS的区别，但我们应该认识到，PLC与DCS发展到今天，事实上都在向彼此靠拢，严格的说，现在的PLC与DCS已经不能一刀切开，很多时候之间的概念已经模糊了。现在，我们来讨论一下彼此的相同（似）之处。
 1、从功能来说：
　　PLC已经具备了模拟量的控制功能，有的PLC系统模拟量处理能力甚至还相当强大，比如横河FA-MA3、西门子的S7 400、ABB 的ControlLogix 和施耐德的Quantum系统。而DCS也具备相当强劲的逻辑处理能力，比如我们在CS3000上实现了一切我们可能使用的工艺联锁和设备的联动启停。
 2、从系统结构来说:
　　PLC与DCS的基本结构是一样的。PLC发展到今天，已经全面移植到计算机系统控制上了，传统的编程器早就被淘汰。小型应用的PLC一般使用触摸屏，大规模应用的PLC全面使用计算机系统。和DCS一样，控制器与IO站使用现场总线（一般都是基于RS485或RS232异步串口通讯协议的总线方式），控制器与计算机之间如果没有扩展的要求，也就是说只使用一台计算机的情况下，也会使用这个总线通讯。但如果有不止一台的计算机使用，系统结构就会和DCS一样，上位机平台使用以太网结构。这是PLC大型化后和DCS概念模糊的原因之一。
　　3、PLC和DCS的发展方向:
　　小型化的PLC将向更专业化的使用角度发展，比如功能更加有针对性、对应用的环境更有针对性等等。大型的PLC与DCS的界线逐步淡化，直至完全融和。
　　DCS将向FCS的方向继续发展。FCS的核心除了控制系统更加分散化以外，特别重要的是仪表。FCS在国外的应用已经发展到仪表级。控制系统需要处理的只是信号采集和提供人机界面以及逻辑控制，整个模拟量的控制分散到现场仪表，仪表与控制系统之间无需传统电缆连接，使用现场总线连接整个仪表系统。(目前国内有横河在中海壳牌石化项目中用到了FCS,仪表级采用的是智能化仪表例如:EJX等，具备世界最先进的控制水准)。
