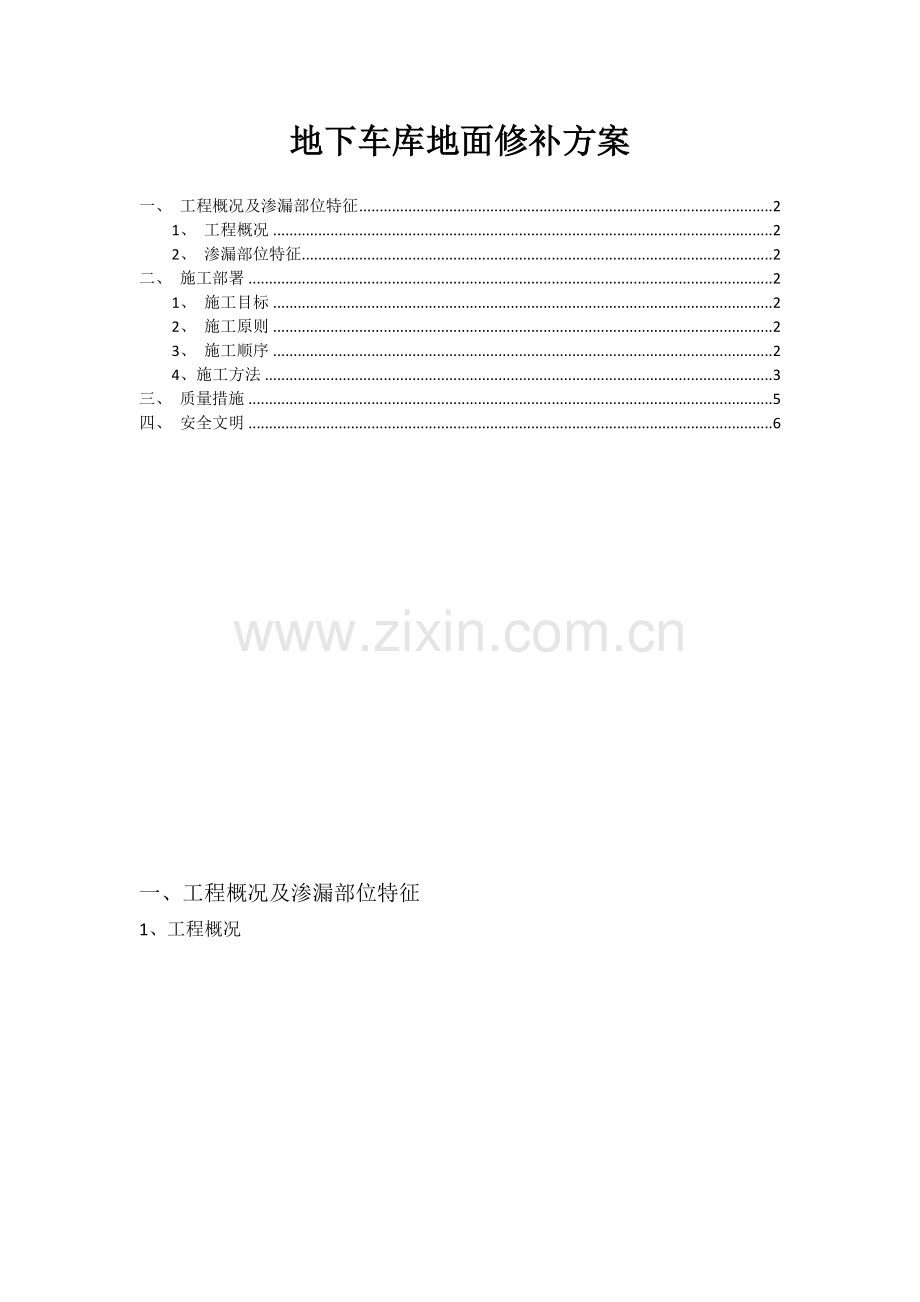

地下车库地面修补方案

一、 工程概况及渗漏部位特征 2
1、 工程概况 2
2、 渗漏部位特征 2
二、 施工部署 2
1、 施工目标 2
2、 施工原则 2
3、 施工顺序 2
4、施工方法 3
三、 质量措施 5
四、 安全文明 6

一、 工程概况及渗漏部位特征
1、 工程概况

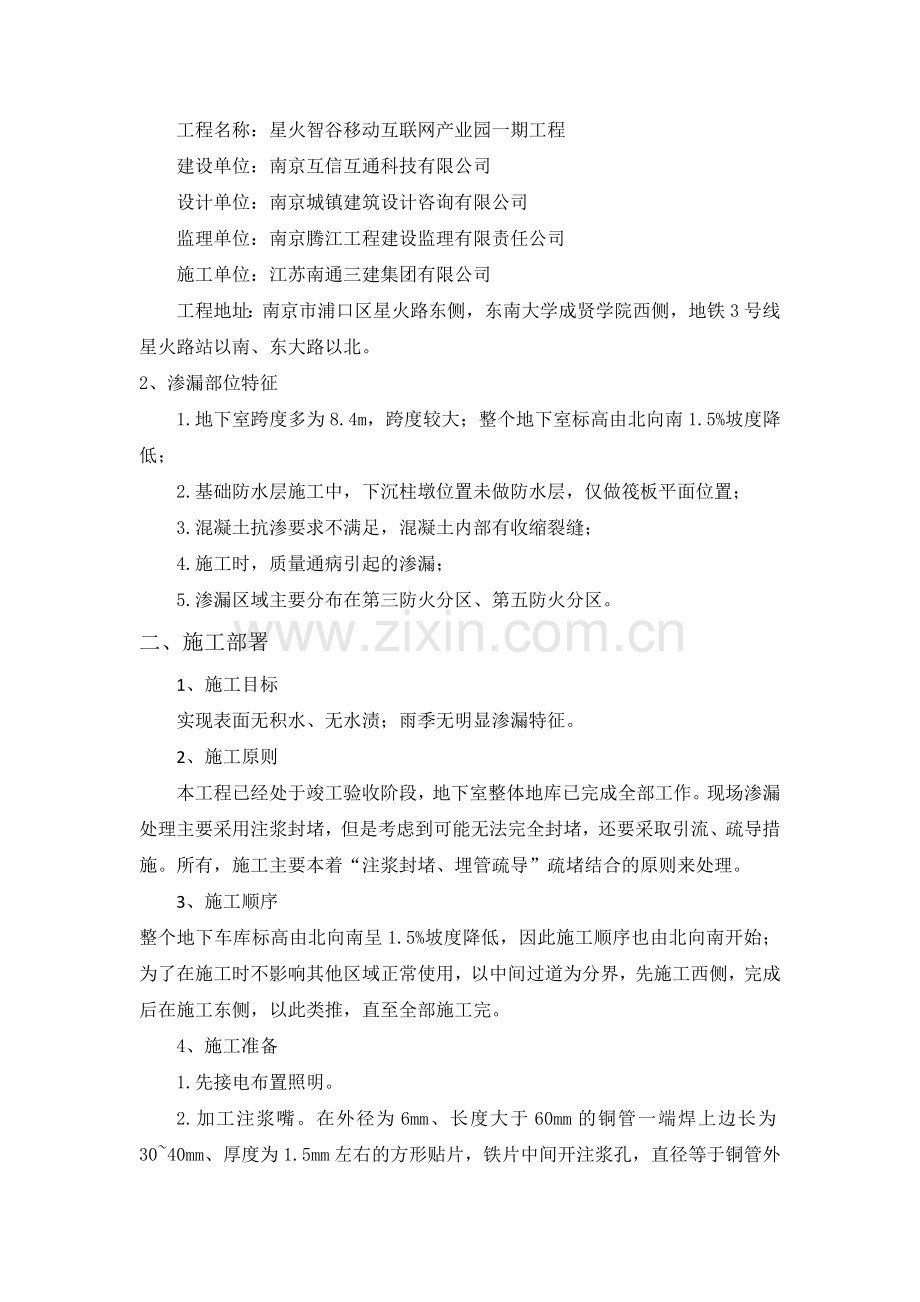

工程名称：星火智谷移动互联网产业园一期工程
建设单位：南京互信互通科技有限公司
设计单位：南京城镇建筑设计咨询有限公司
监理单位：南京腾江工程建设监理有限责任公司
施工单位：江苏南通三建集团有限公司
工程地址：南京市浦口区星火路东侧，东南大学成贤学院西侧，地铁3号线星火路站以南、东大路以北。
2、 渗漏部位特征
1. 地下室跨度多为8.4m，跨度较大；整个地下室标高由北向南1.5%坡度降低；
2. 基础防水层施工中，下沉柱墩位置未做防水层，仅做筏板平面位置；
3. 混凝土抗渗要求不满足，混凝土内部有收缩裂缝；
4. 施工时，质量通病引起的渗漏；
5. 渗漏区域主要分布在第三防火分区、第五防火分区。
二、 施工部署
1、 施工目标
实现表面无积水、无水渍；雨季无明显渗漏特征。
2、 施工原则
本工程已经处于竣工验收阶段，地下室整体地库已完成全部工作。现场渗漏处理主要采用注浆封堵，但是考虑到可能无法完全封堵，还要采取引流、疏导措施。所有，施工主要本着“注浆封堵、埋管疏导”疏堵结合的原则来处理。
3、 施工顺序
整个地下车库标高由北向南呈1.5%坡度降低，因此施工顺序也由北向南开始；为了在施工时不影响其他区域正常使用，以中间过道为分界，先施工西侧，完成后在施工东侧，以此类推，直至全部施工完。
4、施工准备
1.先接电布置照明。
2.加工注浆嘴。在外径为6mm、长度大于60mm的铜管一端焊上边长为30~40mm、厚度为1.5mm左右的方形贴片，铁片中间开注浆孔，直径等于铜管外径，且铁片周边钻有一定数量、排列规则的小孔。

5、施工方法
1.寻找渗漏点
根据地面水渍。在水渍两侧0.5m范围内做出标记。
2. 表面切割
沿走向在基层表面切割出深度为40mm~50mm、宽度为100mm的U形凹槽，然后在凹槽内进行处理。
3.注浆封堵
修补漏点采用贴嘴注浆修补。材料选用聚氨酯注浆液，无毒、无味、无污染、不燃烧。与水产生化学反应后，借其缓慢膨胀和持续压力，可将灌浆胶渗透至细微裂缝、蜂窝、孔洞及钢筋四周，达到止水效果。
2.1施工工艺
工艺流程：
清理基层→标注渗漏位置→贴嘴→封缝→压风检查→灌浆→清理注浆嘴（复灌→嵌缝，此两工序根据灌后是否仍有渗水而确定是否增加）→检查验收→还原面层
（1） 清理基层
将原地面面层凿除至混凝土层。将基层表面的垃圾铲除清扫干净，并用清水冲洗干净擦干后，仔细检查底板开裂部位，并对底板渗漏部位做好标注。
（2）贴嘴：
根据裂缝情况，确定注浆嘴位置。对于规则裂缝，缝宽小于0.3mm时，按间距200mm布置，缝宽大于0.3mm时，按间距300mm布嘴。对于不规则裂缝，在裂缝交叉点及裂缝端部均需布置注浆嘴。（图1）
贴嘴施工时，在漏水大的部位用堵漏灵胶泥做小围堰，引开流水。将ECH-1型粘胶抹在注浆嘴上底板上，要求注浆孔周围1cm²不能抹胶，以免堵塞进浆孔。贴嘴时用定位针穿过进浆管，对准缝口插上，然后将注浆嘴压向混凝土表面，1分钟后，抽出定位针。
（3） 封缝

贴嘴1-3小时后，对于渗水的裂缝先用堵漏灵封住，待干后涂抹一层ECH-Ⅱ型胶水，当ECH-Ⅱ型胶水不沾手时，刮抹一层ECH-Ⅲ型胶水两遍，厚度大于20mm，宽度沿裂缝两遍各150mm。待12小时，ECH-Ⅲ型胶水固化后，用堵漏灵加固厚度30mm，宽度超过两遍各30mm，形成中间高，两边低的伞型覆盖。（图2）

（4）压风检查
封缝完成并养护2小时后即可进行压风检查各孔的贯通情况，压风压力小于0.3mPa。检查前先将各注浆嘴接上塑料软管，检查1#孔时，将2#孔软管的另一端插入水中，其他孔封闭。当对1#孔压风，2#孔软管出现气泡时，表示贯通。按此方法依次检查。
（5） 灌浆
1.注浆嘴的封盖：灌浆之前用盖子将除1#、2#孔外的注浆嘴封盖；
2.注浆的顺序及原则：从下至上，从一边至另一边，从宽处至窄处。同步多点，逐步推进，以浆赶水，保持足够的压力和足够的进浆时间，稳压闭浆时间充分（裂缝越深，该时间越长）；
3.浆液配制：浆液的配制由双组注射泵本事完成，不需人工配制；

4.灌浆压力的确定：根据裂缝的宽度，确定灌浆压力。裂缝宽度与压力关系见表
缝宽
＜0.1mm
0.1mm~0.3mm
＞0.3mm
灌浆压力
0.8~1.0MPa
0.6~.8MPa
0.5~0.8MPa
5. 注浆：注浆采用同步多点（6孔）灌注方式；
5.1开始时，先将1#孔接上灌浆管，2#孔打开，企业孔封闭。当浆液从1#孔灌入时，观察从开启的2#孔流出的液体，同时测出进浆时的孔口压力，调整空压机的输出压力知道孔口压力达到要求的压力；
5.2 1#孔开始注浆时，从2#孔流出的液体是水，逐渐有浆液伴水流出，当流出的液体是半浆半水时，将3#孔打开，释放一部分水；
5.3 当2#孔流出的是纯浆时，暂时封闭2#孔；
5.4当1#孔注浆时间达到15分钟后，并联2#孔注浆。如1#孔注浆时间达到15分钟后，2#孔仍未出现纯浆液时，可直接接上2#孔并联注浆（经多次实验确定，第11~15分钟进浆量很小，低于1ml/min）；
5.5如上步骤重复进行直到1~6#孔同时进浆。当7#孔有纯浆液流出并已满足时间的要求时，封闭1#孔，并将注浆接头移至7#孔注浆，同时8#孔打开；如此依次直至结束。
（6） 注浆嘴的清除
灌浆结束48小时后，铲除注浆嘴，将不平整的部位及孔洞采用环氧胶泥封堵平整。
（7）检查验收
检查注浆效果，若个别部位仍有渗漏现象，必须重灌，直至不渗不漏为止。自检合格后，报监理、甲方验收，验收合格后，方可进入下道工序。
6、引流、疏导
在墙根部位开凿明沟水槽引流至就近集水井，并在开凿修补的区域内，靠中间位置埋设φ40PVC排水管，管材上部每隔1m钻孔用于排水，所有埋设的排水管就近排向低处墙根的明沟内。
此举措是为了在注浆封堵未达到理想效果时，将渗漏的水排走，从而能保证地面无积水、无水渍。

三、 质量措施
1、为了保证工程质量与进度，开工前对操作人同进行质量管理教育，强调施工质
量的重要性。
2、工程质量严格执行三检制度，首先要在施工小组内实行自检制度，当工人在施
工操作或完成一道工序时，要随时认真地对其操用工艺按照施工方案要求进行自检，严
把质量关，明确质量责任。
3、项目专职质量员对施工工艺、操作方法及时监督，对工程质量进行全程监控，
发现问题，及时反工，坚决杜绝质量事故的发生。
四、 安全文明
1、为确保安全文明施工，加强全体员工的安全教育，现场管理人员进场施工前必须对所有工人进行技术和安全交底；
2、在施工区域外设置围挡和明显的标识，夜间设置警示灯，确保行人及施工人员安全。
3、室内施工前在场地周边必须设置塑料垫布，保护其它部位地面砖不被污染。
4、施工周边必须要有1.5m的安全距离；
5、施工产生的垃圾，要全部装袋,集中堆放，以免影响周围的环境。
6、施工用临时电线，必须采用绝缘导线，并用瓷瓶架空。
7、严格遵守施工现场的安全制度，在施工过程中安检员要进行不定时检查、汇报。正确使用操作工具，及时进行维修保养，杜绝安全事故发生。
