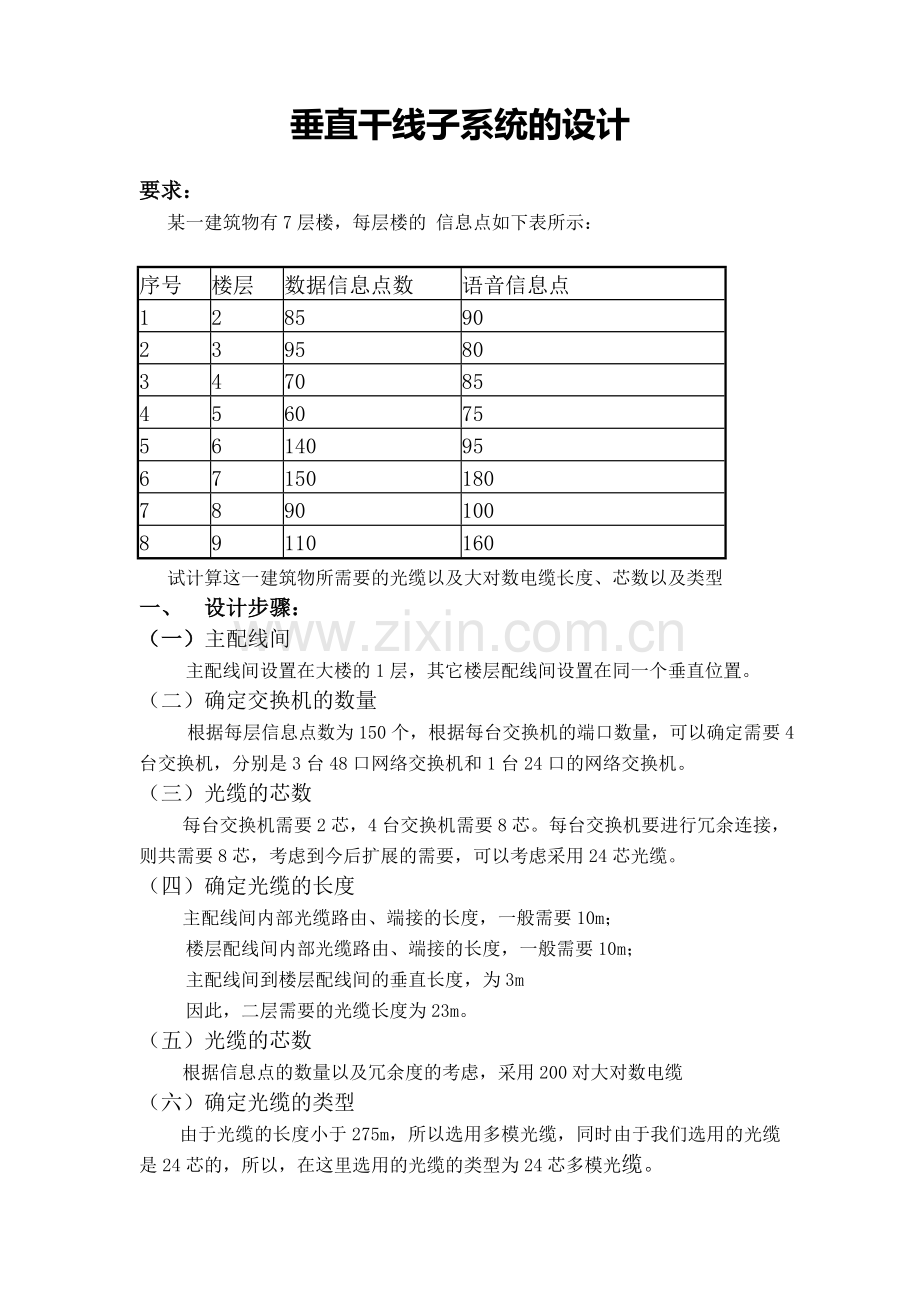

垂直干线子系统的设计

要求：
某一建筑物有7层楼，每层楼的 信息点如下表所示：

序号
楼层
数据信息点数
语音信息点
1
2
85
90
2
3
95
80
3
4
70
85
4
5
60
75
5
6
140
95
6
7
150
180
7
8
90
100
8
9
110
160
试计算这一建筑物所需要的光缆以及大对数电缆长度、芯数以及类型
一、 设计步骤：
（一）主配线间
主配线间设置在大楼的1层，其它楼层配线间设置在同一个垂直位置。
（二）确定交换机的数量
根据每层信息点数为150个，根据每台交换机的端口数量，可以确定需要4台交换机，分别是3台48口网络交换机和1台24口的网络交换机。
（三）光缆的芯数
每台交换机需要2芯，4台交换机需要8芯。每台交换机要进行冗余连接，则共需要8芯，考虑到今后扩展的需要，可以考虑采用24芯光缆。
（四）确定光缆的长度
主配线间内部光缆路由、端接的长度，一般需要10m；
楼层配线间内部光缆路由、端接的长度，一般需要10m；
主配线间到楼层配线间的垂直长度，为3m
因此，二层需要的光缆长度为23m。
（五）光缆的芯数
根据信息点的数量以及冗余度的考虑，采用200对大对数电缆
（六）确定光缆的类型
由于光缆的长度小于275m，所以选用多模光缆，同时由于我们选用的光缆是24芯的，所以，在这里选用的光缆的类型为24芯多模光缆。

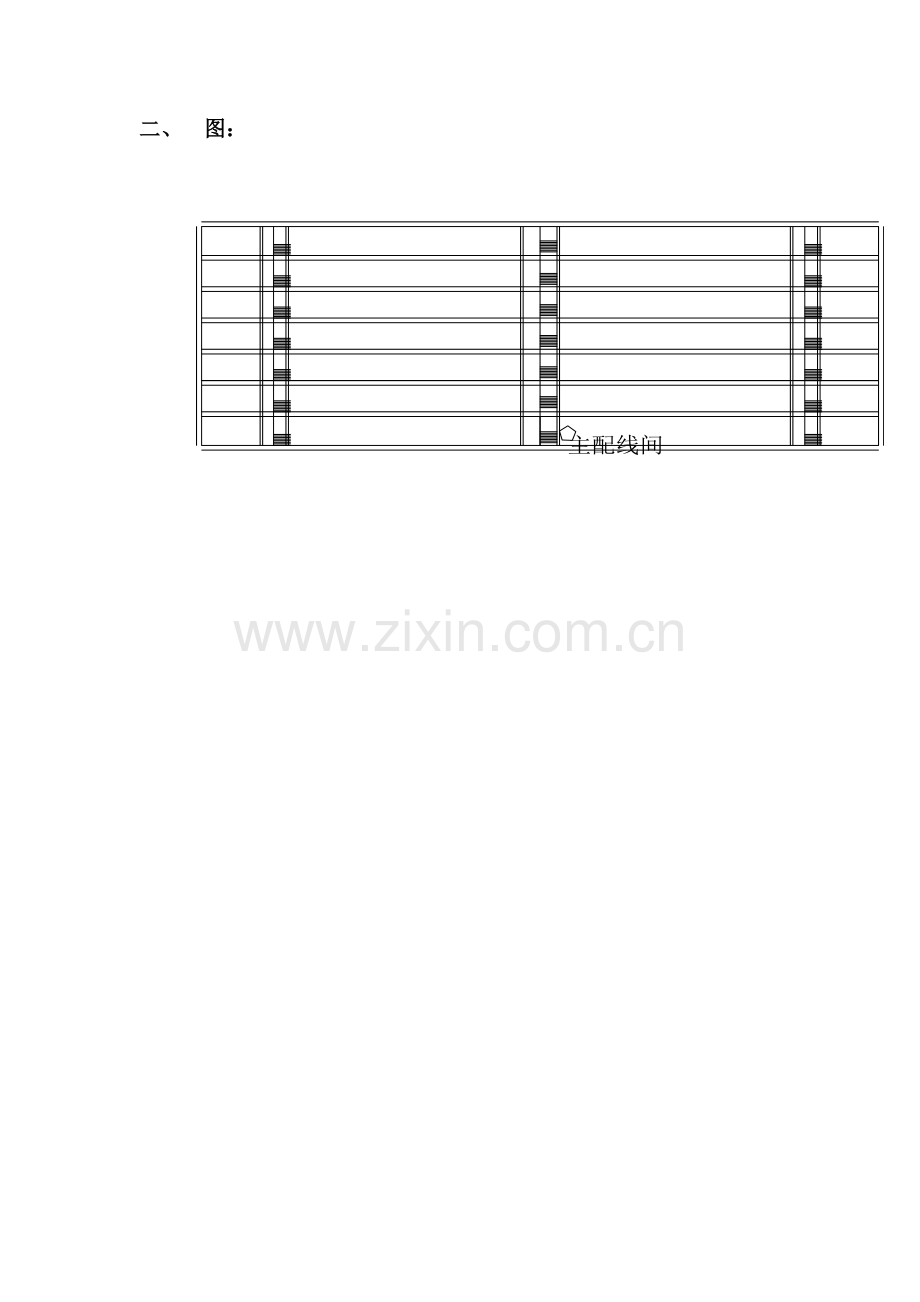

二、 图：
