钢化玻璃爆裂司法鉴定案例.doc

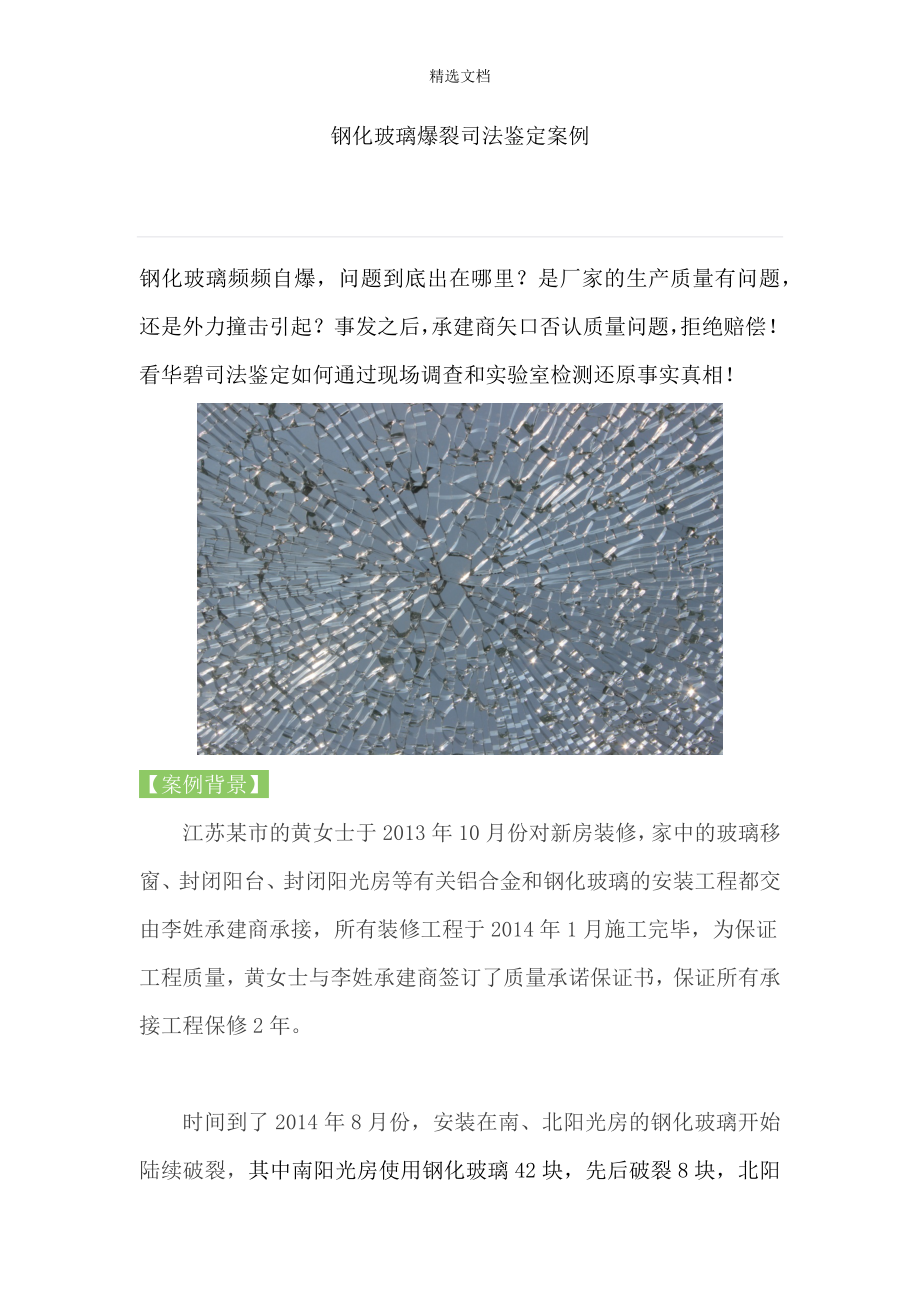

精选文档钢化玻璃爆裂司法鉴定案例钢化玻璃频频自爆，问题到底出在哪里？是厂家的生产质量有问题，还是外力撞击引起？事发之后，承建商矢口否认质量问题，拒绝赔偿！看华碧司法鉴定如何通过现场调查和实验室检测还原事实真相！【案例背景】江苏某市的黄女士于2013年10月份对新房装修，家中的玻璃移窗、封闭阳台、封闭阳光房等有关铝合金和钢化玻璃的安装工程都交由李姓承建商承接，所有装修工程于2014年1月施工完毕，为保证工程质量，黄女士与李姓承建商签订了质量承诺保证书，保证所有承接工程保修2年。时间到了2014年8月份，安装在南、北阳光房的钢化玻璃开始陆续破裂，其中南阳光房使用钢化玻璃42块，先后破裂8块，北阳光房使用12块，先后破裂4块。而钢化玻璃破裂后的碎片，还导致了屋内地板等物件损坏。黄女士赶紧找到李姓承建商，但李姓承建商却坚称钢化玻璃没有质量问题，拒绝维修。期间，黄女士通过当地工商所进行调解，但李姓承建商仍旧置之不理。无奈之下，黄女士将李姓承建商告上了法庭。当地人民法院在审理此案过程中委托华碧司法鉴定所对对涉案钢化玻璃破裂原因进行物证鉴定。【鉴定过程】华碧司法鉴定人接到法院委托后，第一时间赶趁至黄女士家中进行现场调查，并从南阳光房取涉案破裂的钢化玻璃1块，从北阳光房取涉案破裂的钢化玻璃1块，带回华碧司法鉴定所进行检测分析。在现场调查和实验室检测过程中，未发现涉案玻璃安装存在异常；未发现爆裂玻璃的开裂源处存在异物撞击痕迹；发现钢化玻璃开裂处存在明显“蝴蝶斑”开裂纹路，且在开裂源核心处发现硫化镍（NiS）“结石”。钢化玻璃自爆往往是由于生产钢化玻璃的原片内部存在一些微小的结石、杂质导致的。在钢化玻璃自爆起始点处，会聚集含硫化镍的结石、杂质，这些硫化镍结石在钢化玻璃生产过程中会把高温晶态（-NiS，六方晶系）“冻结”并保留到常温下。钢化玻璃中这种高温晶态在常温下并不稳定，会随着时间推移逐步向常温晶态（-NiS，三方晶系）转变，在转变的同时会伴随着明显的体积膨胀（膨胀24%）。钢化玻璃中的硫化镍结石（NiS）在外界环境温度变化过程中，由于热胀冷缩后造成结石附近区域应力集中，当应力达到一定程度时，会导致玻璃突然破碎，这就是我们通常所说的钢化玻璃自爆现象。根据行业经验，普通钢化玻璃的自爆率在0.10.3%左右。涉案现场南、北阳光房的钢化玻璃的自爆率分别达19.0%、33.3%，涉案玻璃自爆问题远超过0.3%的行业水平。综上所述，涉案钢化玻璃的破裂与其内部存在硫化镍（NiS）结石存在因果关系。【案例结论】涉案钢化玻璃的破裂与其内部存在硫化镍（NiS）结石存在因果关系。（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
