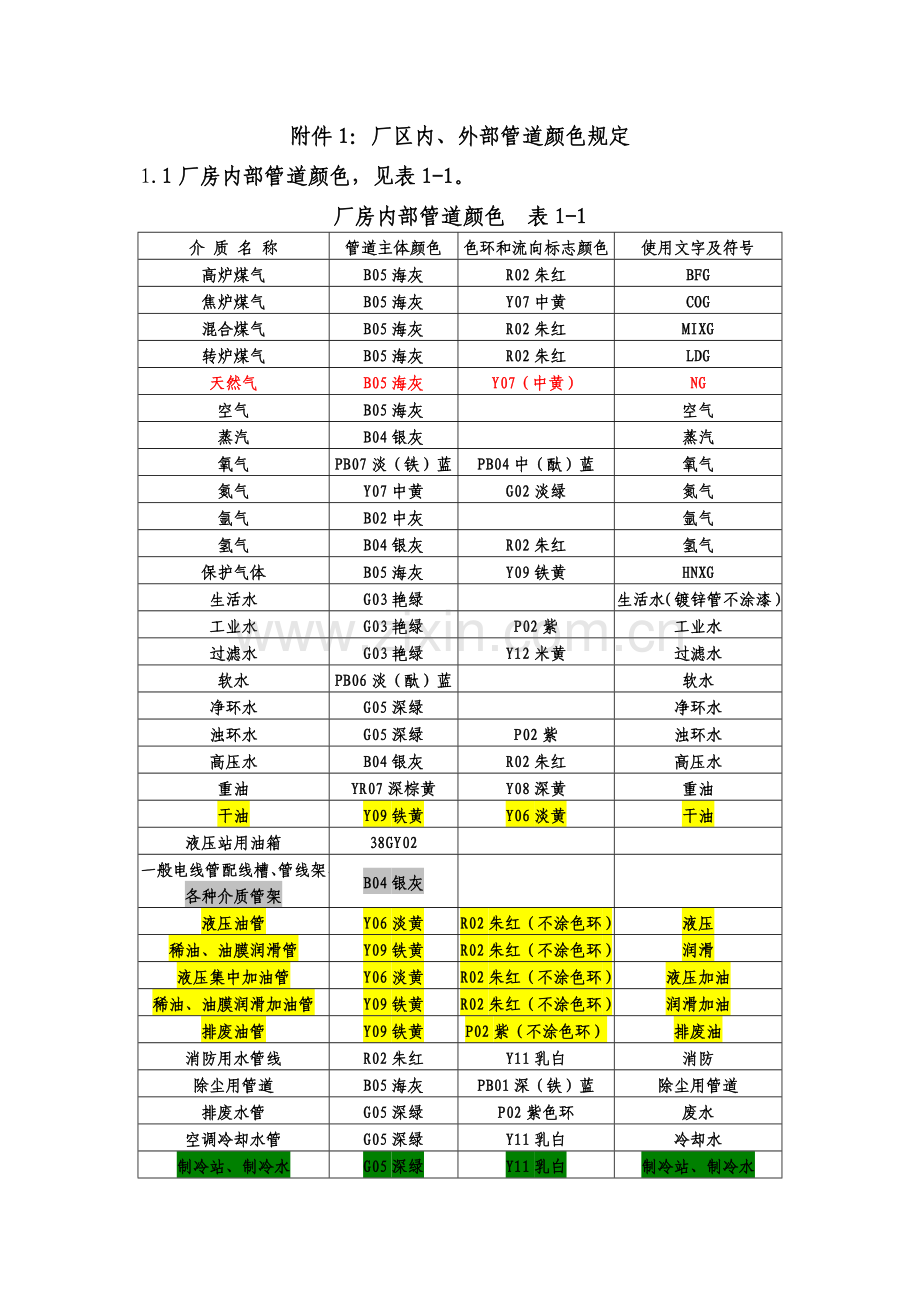

附件1：厂区内、外部管道颜色规定 1.1厂房内部管道颜色，见表1-1。厂房内部管道颜色表1-1 介质名称管道主体颜色色环和流向标志颜色使用文字及符号高炉煤气 B05海灰 R02朱红 BFG 焦炉煤气 B05海灰 Y07中黄 COG 混合煤气 B05海灰 R02朱红 MIXG 转炉煤气 B05海灰 R02朱红 LDG 天然气 B05海灰 Y07（中黄） NG 空气 B05海灰空气蒸汽 B04银灰蒸汽氧气 PB07淡（铁）蓝 PB04中（酞）蓝氧气氮气 Y07中黄 G02淡绿氮气氩气 B02中灰氩气氢气 B04银灰 R02朱红氢气保护气体 B05海灰 Y09铁黄 HNXG 生活水 G03艳绿生活水（镀锌管不涂漆）工业水 G03艳绿 P02紫工业水过滤水 G03艳绿 Y12米黄过滤水软水 PB06淡（酞）蓝软水净环水 G05深绿净环水浊环水 G05深绿 P02紫浊环水高压水 B04银灰 R02朱红高压水重油 YR07深棕黄 Y08深黄重油干油 Y09铁黄 Y06淡黄干油液压站用油箱 38GY02 一般电线管配线槽、管线架、各种介质管架 B04银灰液压油管 Y06淡黄 R02朱红（不涂色环）液压稀油、油膜润滑管 Y09铁黄 R02朱红（不涂色环）润滑液压集中加油管 Y06淡黄 R02朱红（不涂色环）液压加油稀油、油膜润滑加油管 Y09铁黄 R02朱红（不涂色环）润滑加油排废油管 Y09铁黄 P02紫（不涂色环）排废油消防用水管线 R02朱红 Y11乳白消防除尘用管道 B05海灰 PB01深（铁）蓝除尘用管道排废水管 G05深绿 P02紫色环废水空调冷却水管 G05深绿 Y11乳白冷却水制冷站、制冷水 G05深绿 Y11乳白制冷站、制冷水 1.2 厂房外部管道为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。本项目厂房外部管道的涂装颜色详见表1－2。厂房外部管道颜色表1-2 介质名称管道主体颜色色环和流向标志颜色使用文字及符号高炉煤气 B04银灰 R02朱红 BFG 焦炉煤气 B04银灰 Y07中黄 COG 混合煤气 B04银灰 R02朱红 MIXG 转炉煤气 B04银灰 R02朱红 LDG 天然气 B04银灰 Y07（中黄） NG 空气 B04银灰空气蒸汽 B04银灰蒸汽氧气 B04银灰 PB04中（酞）蓝氧气氮气 B04银灰 G02淡绿氮气氩气 B04银灰氩气氢气 B04银灰 R02朱红氢气保护气体 B04银灰 Y09铁黄 HNXG 生活水 B04银灰生活水（镀锌管不涂漆）工业水 B04银灰 P02紫工业水过滤水 B04银灰 Y12米黄过滤水软水 B04银灰软水纯水 B04银灰 P02紫纯水净环水 B04银灰净环水浊环水 B04银灰 P02紫浊环水一般电线管配线槽、管线架 B04银灰消防用水管线 B04银灰 Y11乳白消防除尘用管道 B04银灰 PB01深（铁）蓝除尘用管道雨排水管道 B03淡灰污水 G05深绿 P02紫污水/W 回用水 G05深绿 P02紫回用水/HY 石灰管白色 PB06淡（酞）蓝石灰管/SH 药剂管白色 PB06淡（酞）蓝药剂管/YJ 高压水 B04银灰 PB06淡（酞）蓝高压水重油 YR05棕 Y06淡黄重油干油 Y09铁黄 Y08深黄干油液压站用油 Y03奶油 Y08深黄液压站用油硫酸管道 P02紫黑色、Y08深黄 H2SO4 苯输送管道 P02紫黑色 C6H6 1.3 厂房外部管道标志范围 1.3.1 管道标志范围及位置，按表1-3实行。管道标志范围及位置表表1-3 序号标记位置色环箭头文字或符号高度标记涂漆年月日 1 主要干线道路上方 ○ ○ ○ ○ ○ 2 管道分支接口 ○ ○ 3 阀门前 ○ ○ 4 车间入口 ○ ○ 1.3.2 色环的间隔一般为100m。对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。 1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。 1.3.4 管道色环、流向及流体标志。 1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。（见下页图所示）（1）高炉煤气管道，按下图标志（2）混合煤气管道，按下图标志 1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。括号内的尺寸适用于室内。（1）氮气管道，按下图标志（2）混合煤气管道，按下图标志。 1.3.5 管道标志板 1.3.5.1 在50m左右能够明显看清的场所，标识可直接标在管道上。 1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。例如管底高度7.5m标高的管道，按下图标志。 . . . .
