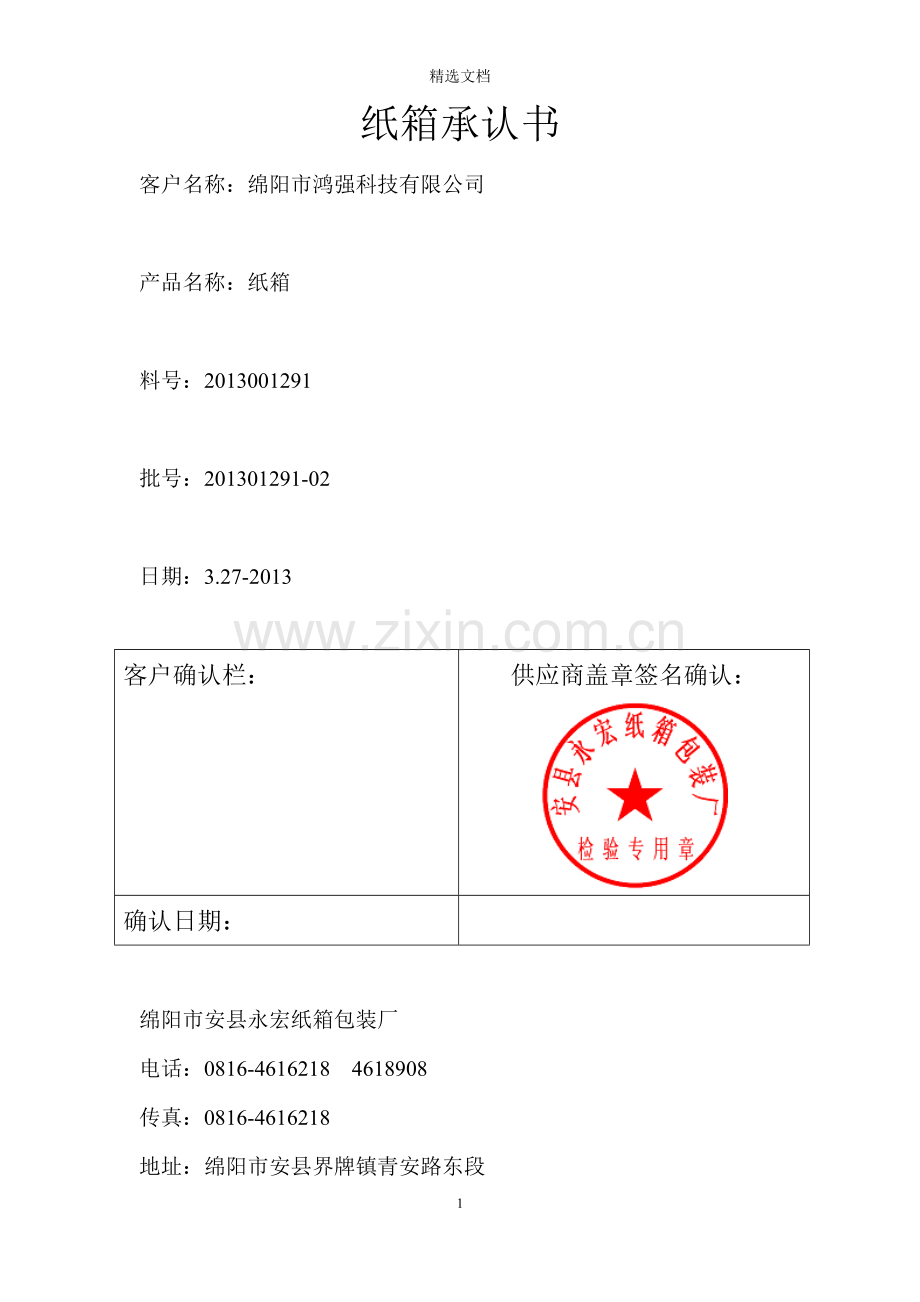

纸箱承认书
客户名称：绵阳市鸿强科技有限公司

产品名称：纸箱

料号：2013001291

批号：201301291-02

日期：3.27-2013

客户确认栏：

供应商盖章签名确认：
确认日期：

绵阳市安县永宏纸箱包装厂
电话：[phone] 4618908
传真：[phone]
地址：绵阳市安县界牌镇青安路东段
1

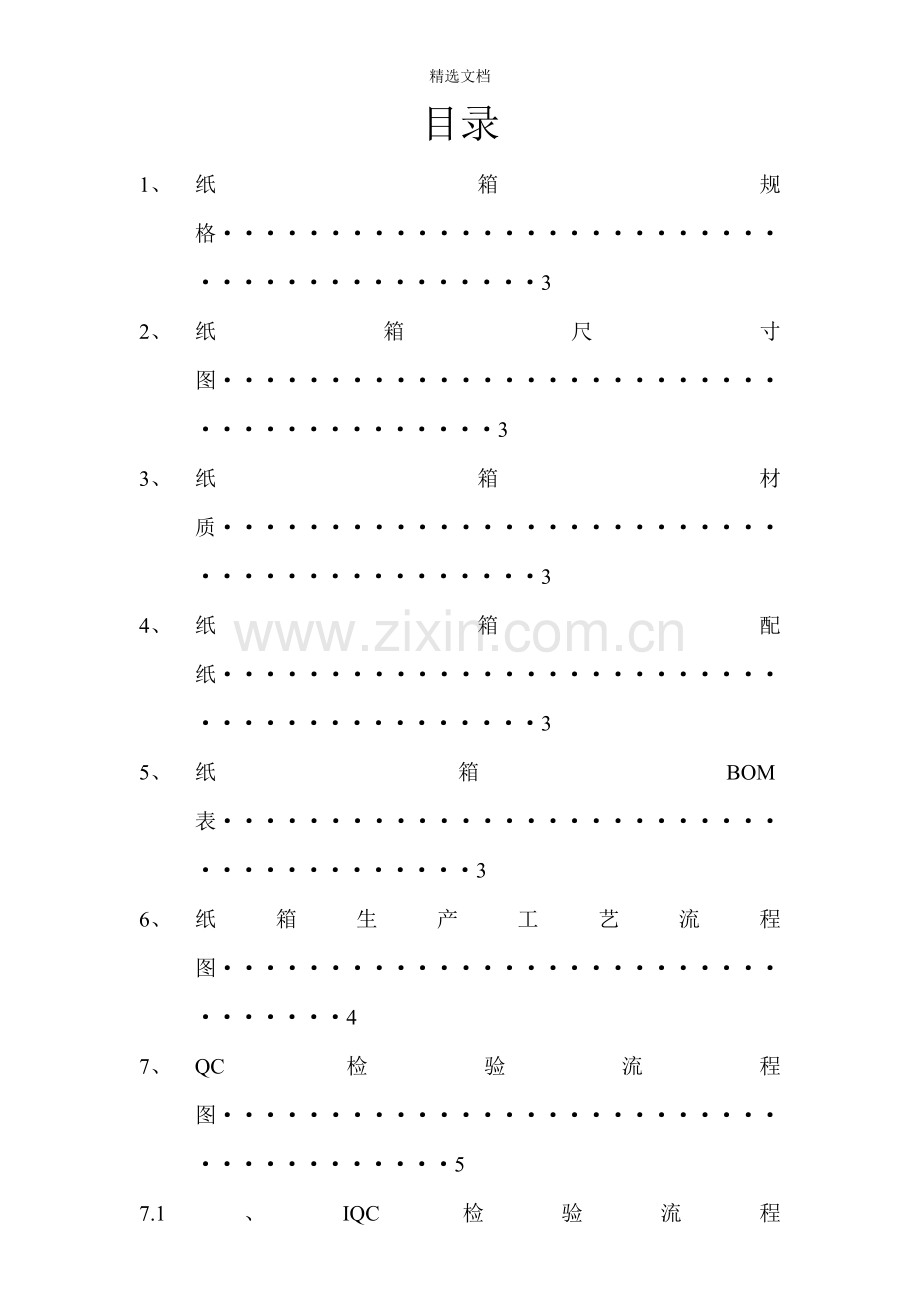

目录
1、 纸箱规格··········································3
2、 纸箱尺寸图········································3
3、 纸箱材质··········································3
4、 纸箱配纸··········································3
5、 纸箱BOM表·······································3
6、 纸箱生产工艺流程图·································4
7、 QC检验流程图······································5
7.1、IQC检验流程图······································6
7.2、IPQC检验流程图·····································7
7.3、OQC检验流程图······································8
8、纸箱检验报告··········································9
9、打包方式及储存方法····································9

2

1.1、外箱规格：575*375*265（外径）
1.2、外箱尺寸图

纸箱尺寸：575*375*265
1.3内盒规格：560*170*110
1.4内盒图纸

内盒尺寸：560*170*110
2.1外箱规格：355*355*475（外径）
2.2外箱尺寸图

3

2.3、内盒尺寸：340*340*85
2.4、内盒尺寸图

3、纸箱的材质：575*375*265 560*170*110 355*355*475为五层BA瓦
340*340*85 为三层B瓦
4、纸箱的配纸:140g理文×120gA×100gC×160gA×140g九龙B

5、纸箱BOM表
图号
物料名称
规格
单位

备注
134001113
瓦楞纸箱
五层BA瓦
M ²
0.26m²

箱钉
低碳钢扁丝
MM
/

打包绳
白色编制带
MM
500

4

纸箱检验标准
安县永宏纸箱包装厂
文件编号
CR-PZ03-0056
文件版本
A
品质部
文件名称
13400113纸箱检验标准
作业操作指引
文件密级
对外秘密 对内公开 三级
（Work Instruction）
页数
第1页共1页
一、 目的：明确成品检验作业流程与规范，按照有关文件和标准采用科学的检测方法进行检验，避免未检验或检验不合格的产品发货；使产品检验规范化、标准化。
二、 范围：该标准适用于134001113纸箱
三、 检验内容：
序号
检验项目
检验内容与检验指标
检测条件
及仪器
1
箱体
箱体方正，表面洁净，不许有明显的损坏。箱面纸不许拼接、缺材、露楞、折皱、透胶、污迹。

目测、卷尺
2
箱钉
箱钉使用带有镀层的低碳钢扁丝，不应有锈斑、剥层、龟裂或其他使用上的缺陷。
3
压痕线
压痕线宽不大于12mm；折线居中，不得有裂破、断线、重线、箱上不得有多余的压痕线
4
刀口
刀口无明显毛刺，截刀口切口里面纸裂损距边不超过8mm，成箱后叠角漏洞直径不超过5mm。
5
结合
纸箱的搭接宽度不小于30mm，箱钉应沿搭接舌中线钉合，排列整齐，偏斜不超过5mm。
6
打钉
纸箱钉合采用斜钉，钉箱排列整齐，距离均匀。双钉钉距不大于50mm，头、尾钉距离压痕中线不大13±7mm，箱钉必须完全钉在接头上。钉合接缝处应钉牢、钉透，不得叠钉、翘钉、不转脚钉等缺陷。
7
摇盖耐折
纸箱支撑成型后，摇盖开合180度，往复5次，面纸无裂缝，里纸裂缝长度总和不大于7mm。
8
整体尺寸
纸箱支撑成型后，相邻面夹角成90度，用卷尺在搭接舌上距箱口50mm处分别量取长和宽，以箱底与箱顶两内摇盖间的距离量取箱高。
卡尺、卷尺
9
纸箱打包
每10个一捆，用打包带2根，以不拉伤纸箱表面为宜，标志清晰，并保证货物储运期内不脱落。
目测

10

关键数据
长、宽、高单项公差
±3mm
卡尺、卷尺
耐破强度
五层BA：985KPA
三层C：750KPA
纸板耐破仪
边压强度
五层BA：4360N/m
三层C：3650N/M
纸板抗压仪
纸箱空箱抗压
五层BA：2150N
三层C：1750N
纸箱抗测试仪
含水率
五层BA：16±3%
三层C：11±3%
测湿仪
厚度
五层BA：≥7mm
三层C：≥3.5mm
卡尺
四、：材质：五层BA瓦、三层C瓦
五、抽样计划：按GB/T2828.1-2003及抽样，AQL=0(CR)，AQL=1.0(Ma),AQL=2.5(Mi)
六、检测工具：卡尺、卷尺
七、参考资料：图纸：134001113纸箱
文件拟制：李佳瑶 审核：任义辉 批准：姚勇

5
检验报告
产品名称
产品类别
批量（个）
物 理 指 标
厚度
（mm）
水分（%）
边 压
强 度
（N/cm²）
耐 破
指 数（Kpa）
抗 压
强 度
（N）
粘 合
强 度
N/cm²
合格判定
配纸方式
五层
BA瓦
2
7.2
10.6
4230
928
1950
1900
合格
140g理文×120gA×100gC×160gA×140g九龙B
三层
C瓦
2
3.8
9.5
3650
725
1760
1800
合格
145g理文×140gA×120g九龙B
检测条件：
温度：23℃ 湿度：52%RH
检测员：宋涛 检测时间：2013年3月27日

打包方式及储存方法

1、 包装方式以产品不同要求和客户要求进行打包，一般单坑纸箱每20Pcs

2、 一扎，双坑纸箱每10Pcs一扎，平板及纸盒每50或30Pcs不等。

3、 用托盘堆码整齐，不歪斜杂乱，高度不超过200Cm，不可超出托盘5Cm，特殊纸箱底部垫好，确保底部纸箱不破损，每托盘有合格表示（标示含名称、规格型号、日期内容）及品管“PASS”和“RoHS”标签。

4、 纸箱需存放于干燥、通风、防雨、防水及暴晒等地方常温下贮存，不得长期存放于露天地方；产品贮存期一般不超过半年，产品超过半年的要求QC对产品再次确认。

5、 所有产品包装标识清晰，实物与标识一致，不可有产品混装现象。

6、 所有包装箱及包装方式必须能对产品起到保护作用。
