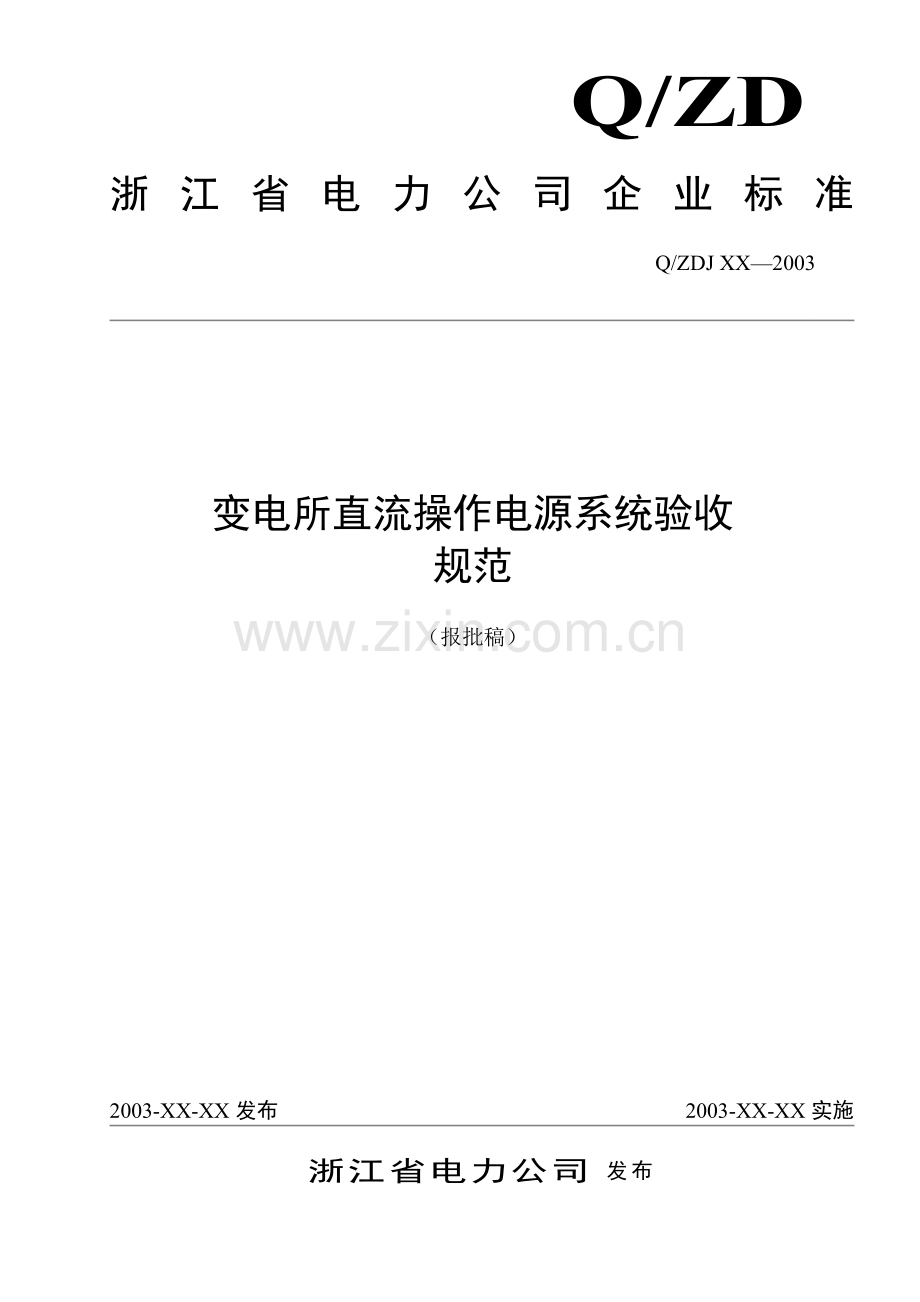

浙江省电力公司 发布
2003-XX-XX实施
2003-XX-XX发布
变电所直流操作电源系统验收
规范
（报批稿）

Q/ZDJ XX—2003
Q/ZD
浙江省电力公司企业标准

目 次
前 言 II
1 范围 ………………………………………………………………………………………………1
2 规范性引用文件 …………………………………………………………………………………1
3 操作电源充电装置检验与试验 …………………………………………………………………1
4 阀控蓄电池检验与试验 …………………………………………………………………………3
5 直流回路检验与试验 ……………………………………………………………………………4
附录A （资料性附录） 验收记录卡………………………………………………………………5

前 言
随着直流操作电源技术的发展，大量的高频开关电源和密闭式阀控蓄电池的应用，为规范浙江电网各变电所直流操作电源系统验收内容、方法和要求，特编制本标准。
本标准规范内容系首次形成企业标准。
本标准的附录A是资料性附录。
本标准由浙江省电力公司生产部提出。
本标准由浙江省电力公司科技信息部归口。
本标准主要起草单位：浙江省电力公司生产部。
本标准主要起草人：
本标准由浙江省电力公司生产部负责解释。

变电所直流操作电源系统验收规范
1　 范围
本标准规定了直流电源系统验收的基本规范和要求。
本标准适用于浙江电网所辖的35kV及以上变电所的所有新建或改建的直流操作电源设备。通讯直流电源设备验收可参照执行。
2　 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T 459-2000电力系统直流电源柜订货技术条件
DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程
DL/T 637-1997《阀控式密封铅酸蓄电池订货技术条件》
DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》
Q/ZDJ 01-1999 变电所（站）直流电源成套装置订货技术条件
Q/ZDJ 07-2002 变电所直流电源设备检修导则
3 操作电源充电装置检验与试验
3.1 现场资料检验，应具备：
a）产品说明书或安装使用说明书；
b）电气原理接线图和二次接线图；
c) 产品合格证；
d）设备（备品、备件）清单；
e）出厂试验报告。；
f）设计变更的证明文件；
g) 安装调试记录（报告）；
h) 各项技术参数测试报告；
i) 交接验收报告
3.2 外观检查
3.2.1 盘、柜的固定及接地应可靠，漆层完好、清洁整齐，柜门开闭灵活，门锁可靠。
3.2.2 柜内所装电器元件型号、规格应符合设计要求，外观完好、排列整齐、安装位置正确、固定牢固。
3.2.3 二次回路的导线颜色、指示灯、按钮、涂漆等，符合行业标准的规定，接线正确，连接可靠，标志齐全清晰，绝缘符合要求。
3.3 主要技术参数
主要技术参数应进行现场测试，测试结果应满足以下要求：
3.3.1 恒流充电稳压精度
a) 磁放大型稳压精度应不大于±2%；
b)相控型稳压精度应不大于±1%；
c)高频开关模块型稳压精度应不大于±0.5%。
3.3.2 恒流充电稳流精度
a) 磁放大型稳流精度应不大于±5%；
b) 相控型稳流精度应不大于±2%；
c) 高频开关模块型稳流精度应不大于±1%。
3.3.3 纹波系数
a) 磁放大型纹波系数应不大于2%；
b) 相控型纹波系数应不大于1%；
C) 高频开关模块型纹波系数应不大于0.5%。
3.3.5 多台高频开关电源模块并机工作时，均流不平衡度应不大于±5%。
3.4 限压与限流特性试验
3.4.1 现场限压试验方法：将充电装置切至手动（恒流）均充状态下运行，当直流输出电压超过限压整定值时，应能自动转换恒压充电。
3.4.2 现场限流试验方法：可外接负载，使输出电流逐渐上升到超过限流整定值，充电装置应自动降低直流输出电压，使充电电流下降至整定值以下。高频开关电源模块应逐个试验。
3.5 电压调整功能
3.5.1 调压装置应具有手动调压功能和自动调压功能。
3.5.2 调压装置的调压范围，应以均充状态下的合母最高电压与控母电压之差，并至少留有一档调压的裕度。
3.5.3 手动调压试验方法：合母电压值不变，每次手动调压一档，控母电压相应变化一次。
3.5.4 自动调压试验方法：将合母电压从最大值（或最小值）连续下降（上升）时，控母电压应始终保持在整定值范围。
3.6 监察及信号报警试验
3.6.1 绝缘监察要求
当直流系统发生接地故障（直流电压220V系统对地绝缘电阻小于25kΩ；直流电压110V系统对地绝缘电阻小于7kΩ）时，应满足以下要求：
a）绝缘监察应可靠动作；
b）能直接读接地的极性、接地电压或对地绝缘电阻；
c）应发出声、光报警信号并具有远方告警信号显示；
d）配有微机直流接地选线的，应正确显示接地故障支路。
3.6.2 绝缘监察试验方法
a）直流电压220V系统，用25kΩ电阻分别在直流母线和支路末端接地；用导线直接在支路出口端（熔丝下桩头）接地，均应满足3.6.1的要求。
b）直流电压110V系统，用7kΩ电阻分别在直流母线和支路末端接地；用导线直接在支路出口端（熔丝下桩头）接地，均应满足3.6.1的要求。
C）上述试验正、负极均应进行。
3.6.3 电压监察要求
当直流母线电压高于或低于整定值时，应满足以下要求：
a）电压监察应可靠动作；
b）电压监察装置应具有电压直读功能；
c）应发出声、光报警信号并具有远方告警信号显示；
d）按返回整定值能可靠返回。
3.6.4 电压监察试验方法
a）过压试验，将过压整定值设置到略低于当前母线电压，应满足3.6.3的要求。
b）欠压试验，将欠压整定值设置到略高于当前母线电压，应满足3.6.3的要求。
c）返回试验，当过压动作后，将过压整定值设置到当前母线电压的0.95倍；当欠压动作后，将欠压整定值设置到当前母线电压的1.05倍；电压监察装置应可靠返回；
d）试验完毕各定值按整定要求放置。
3.7 耐压及绝缘试验
3.7.1 耐压试验现场有条件做的，在做之前，将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路，加压1min，应不闪络、不击穿；无条件的可查看试验报告。
3.7.2 绝缘试验，直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10兆欧。
3.8 电气间隙和爬电距离检验
3.8.1 额定电流在63A及以下的，电气间隙不小于5mm；爬电距离不小于6mm。
3.8.2 额定电流在63A以上的，电气间隙不小于6mm；爬电距离不小于8mm。
3.8.2 小母线或不同极的裸露带电的导体之间，以及裸露带电导体与未经绝缘的不带电导体之间，电气间隙不小于12mm；爬电距离不小于20mm。
3.9 微机监控装置控制程序试验
3.9.1 充电程序按恒流→恒压→浮充自动进行，充电程序启动以浮充倒计时间整定或交流电源中断后恢复。
3.9.2 充电程序试验方法
缩短浮充倒计时间整定（3min）或断开充电装置交流电源数分钟后恢复交流电源，充电装置应满足3.8.1充电程序。
3.10 三遥功能试验
三遥功能应满足产品技术条件和设计技术要求，并与综自系统的接口可靠。
3.10.1 遥信应具有下列内容：
直流母线电压过高和过低信号、直流母线接地信号、充电装置故障、重要回路的熔断器熔断等信号。
3.10.2 遥测应具有下列内容：
直流母线电压及电流值、蓄电池组电压值、充电电流值等参数；
3.10.3 遥控应具有下列功能：
直流电源装置的开机、停机，充电装置的切换。
3.10.4 三遥功能试验方法
3.10.4.1 遥信试验
人为模拟各种故障，检查就地与上位计算机收到的报警信号正确。
3.10.4.2 遥测试验
改变运行状态，核对就地与上位计算机收到的数据一致性。
3.10.4.3 遥控试验
通过上位计算机对充电设备进行开机、关机、均充、浮充电状态转换。
3.11 噪声检验
在正常运行时，自冷式≤55dB(A)；风冷式≤60dB(A)，有必要时进行现场测试。
4 阀控蓄电池检验与试验
4.1 现场资料检验，应具备：
a）产品说明书或安装使用说明书；
b）产品合格证；
c) 设备（备品、备件）清单；
d）出厂试验报告。；
e）设计变更的证明文件；
f）安装调试记录（报告）；
g) 各项技术参数测试报告；
h) 充、放电记录及曲线；
i) 交接验收报告
4.2 外观检查
a）布线应排列整齐，极性标志清晰、正确；
b）电池编号正确，外观清洁，便于人工测量；
c）液面正常、极板应无弯曲、变形及活性物质剥落、各连接条无腐蚀（防酸、镉镍）；
d）壳体无渗漏和变形、安全阀自动闭合无异常（阀控）。
4.3 蓄电池容量试验
蓄电池组在三次充放电循环之内，应达到额定容量的100%。现场查看充、放电记录。
4.4 蓄电池电压检验
4.4.1 在正常浮充状态下，测量单只蓄电池端电压在2.23V∽2.28V之间。
4.4.2 在正常浮充状态下，测量单只蓄电池端电压与蓄电池组端电压的平均值的偏差电压应满足不大于±0.05V。
4.4.3 在蓄电池组退出运行下，测量单只蓄电池开路电压，应满足最大开路电压与最小开路电压差值不超过0.03V。
4.4.4 测量各蓄电池之间的连接条压降，应满足不大于8mV。
4.5 蓄电池组的绝缘电阻应不小于0.5MΩ
4.6 各蓄电池测量用的信号抽线，应具有防止短路功能。
5 直流回路检验与试验
5.1 二次接线和接线端子应做到接线正确、整齐、清晰、美观，连接可靠，绝缘良好；标志齐全、正确、清晰。
5.2 直流母线连续供电试验，将充电装置的交流电源突然中断，直流母线应连续供电，电压波动不应大于额定电压的10%。
5.3 测试直流母线绝缘电阻应不小于10MΩ。
5.4 直流空气断路器、熔断器检验
5.4.1 查核直流空气断路器、熔断器型号、规格、整定值应符合设计要求。
5.4.2 查核直流空气断路器、熔断器安-秒特性曲线，上下级应大于2级的配合级差。
5.4.3 重要回路的空气断路器跳闸或熔断器熔断，应发出报警信号。

附录A

直流电源设备验收记录卡（安装、试验部份）
变电所名称： 设备名称： 设备型号： 验收日期： 年 月 日

序号
验收项目
依据
质量要求
检验方法
验收结果
整改意见
复验结论
备注
1
充电装置

1.1
外观检查

a）盘、柜的固定及接地应可靠，漆层完好、清洁整齐，柜门开闭灵活，门锁可靠。
b）柜内所装电器元件型号、规格应符合设计要求，外观完好、排列整齐、安装位置正确、固定牢固。
c）二次回路的导线颜色、指示灯、按钮、涂漆等，符合行业标准的规定，接线正确，连接可靠，标志齐全清晰，绝缘符合要求。
现场检查

1.2
恒流充电稳压精度
DL/T724--2000
a) 磁放大型稳压精度应不大于±2%；
b)相控型稳压精度应不大于±1%；
c)高频开关模块型稳压精度应不大于±0.5%。
现场试验或查看试验报告

1.3
恒流充电稳流精度
DL/T724--2000
a) 磁放大型稳流精度应不大于±5%；
b) 相控型稳流精度应不大于±2%；
c) 高频开关模块型稳流精度应不大于±1%。
现场试验或查看试验报告

1.4
纹波系数
DL/T724--2000
a) 磁放大型纹波系数应不大于2%；
b) 相控型纹波系数应不大于1%；
C) 高频开关模块型纹波系数应不大于0.5%。
现场试验或查看试验报告

1.5
高频开关电源模块均流不平衡度
DL/T724--2000
均流不平衡度≤±5%。
现场检测

1.6
限压与限流特性试验

a) 在均充状态下运行，当直流输出电压超过限压整定值时，应能自动转换恒压充电。
b) 当输出电流逐渐上升到超过限流整定值，充电装置应自动降低直流输出电压，使充电电流下降至整定值以下。
现场试验

1.7
调压装置

a) 调压装置应具有手动调压功能和自动调压功能。
b) 调压范围，应以均充状态下的合母最高电压与控母电压之差，并至少留有一档调压的裕度。
c) 手动调压：合母电压值不变，每次手动调压一档，控母电压相应变化一次。
d) 自动调压：将合母电压从最大值（或最小值）连续下降（上升）时，控母电压应始终保持在整定值范围，
现场试验

1.8
绝缘监察及信号报警试验
DL/T724--2000
(5.3.1)
a）直流电源装置在空载运行时，额定电压为220V，用25千欧电阻，额定电压为110V，用7千欧电阻，额定电压为48V，用1.7千欧电阻，分别使直流母线接地，发出声光报警；
b）直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警；
c）充电装置的输出电流为额定电流的105%-110%时，应具有限流保护功能；
d）若装有微机型绝缘监察仪的直流电源装置，任何一支路的绝缘状态或接地都能监测、显示和报警；
e）远方信号的显示、监测及报警应正常。
现场试验或查看试验报告

1.9
耐压及绝缘试验
DL/T724--2000
(5.3.2)
a）在做耐压试验之前，将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路，耐压1min，应不闪络、不击穿；
b）直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10兆欧。

现场试验或查看试验报告

1.10
自动、手动切换试验

满足产品技术条件
现场试验

1.11
微机控制自动转换程序试验
DL/T724--2000
阀控蓄电池的充电、补充充电程序满足5.3.8的要求。
现场试验或查看试验报告

1.12
高频开关电源模块均流不平衡度
DL/T724--2000
均流不平衡度≤±5%。
现场检测

1.13
遥信、遥测、遥控功能

满足产品技术条件和设计技术要求。
遥信：直流母线电压过高或过低信号、直流母线接地信号、充电装置故障等信号；
遥测：直流母线电压及电流值、蓄电池组电压值、充电电流值等参数；
遥控：直流电源装置的开机、停机，充电装置的切换。
现场试验

1.14
就地信号、指示仪表、报警信号

满足产品技术条件和设计技术要求。
现场检查、核对

1.15
电气间隙和爬电距离
DL/T459--2000
额定电流≤63A：电气间隙5.0mm，爬电距离6.0 mm；
额定电流≥63A：电气间隙6.0mm，爬电距离8.0 mm；
现场检查、核对

1.16

1.17
噪声
DL/T459--2000
自冷式≤55dB(A)；风冷式≤60dB(A)。
有必要时

2
蓄电池

2.1
容量试验
DL/T724--2000
(5.3.3)
蓄电池组在三次充放电循环之内，应达到额定容量的100%。

现场试验或查看试验报告

2.2
蓄电池电压的偏差值（阀控蓄电池）
DL/T637--1997
在正常浮充状态下，测量蓄电池组端电压，求平均值，再逐只测量蓄电池端电压，蓄电池端电压与平均值偏差不大于±0.05V（标称电压为2 V）或±0.3V（标称电压为12 V）。
现场抽测或查看测试报告

2.3
开路电压（阀控蓄电池）
DL/T637--1997
蓄电池组中各蓄电池的开路电压最大最小电压差值不得超过0.03V（标称电压为2 V）或0.04V（标称电压为6 V）或0.06V（标称电压为12 V）。
现场抽测或查看测试报告

2.4
阀控蓄电池连接条压降
DL/T637--1997
不大于8mV。
现场抽测或查看测试报告

2.5
蓄电池组的绝缘电阻
GB 50172--92
绝缘电阻不小于0.5MΩ。
现场测试或查看测试报告

2.6
外观检查

布线应排列整齐，极性标志清晰、正确；
电池编号正确，外观清洁，便于人工测量；液面正常、极板应无弯曲、变形及活性物质剥落（防酸、镉镍）；壳体无渗漏和变形、安全阀自动闭合无异常（阀控）。
现场检查

2.7
电压测量信号小线

具有防短路功能(小线引出端装有熔断器或采用阻尼线)
现场检查

3
直流回路

3.1
直流母线连续供电试验

交流电源突然中断，直流母线应连续供电，电压波动不应大于额定电压的10%。
现场试验

3.2
直流母线绝缘电阻

不小于10MΩ
现场测试或查看测试报告

3.3
电器元件

型号、规格应符合设计要求，外观完好、排列整齐、安装位置正确、固定牢固。
外观检查

3.4
直流空气断路器、熔断器（熔体）

型号、规格、整定值应符合设计要求。
空气断路器跳闸或熔断器熔断，应发出报警信号。
现场查核

3.5
二次接线和接线端子

接线正确、整齐、清晰、美观，连接可靠，绝缘良好；
标志齐全、正确、清晰。
现场检查

验收负责人（签名）： 验收人员（签名）：

直流电源设备验收记录卡（资料部份）
变电所名称： 设备名称： 设备型号： 验收日期： 年 月 日
序号
验收项目
依据
质量要求
检验方法
验收结果
整改意见
复验结论
备注
1
充电装置

1.1
技术资料

产品说明书或安装使用说明书；
电气原理接线图和二次接线图；
产品合格证；
设备（备品、备件）清单；
出厂试验报告。
现场查看

1.2
安装、试验报告

设计变更的证明文件；
安装调试记录（报告）；
各项技术参数测试报告；
交接验收报告
现场查看

2
蓄电池

2.1
技术资料

产品说明书或安装使用说明书；
产品合格证；
设备（备品、备件）清单；
出厂试验报告。
现场查看

2.2
安装、试验报告

设计变更的证明文件；
安装调试记录（报告）；
各项技术参数测试报告；
充、放电记录及曲线；
交接验收报告。
现场查看

3
直流系统

3.1
技术资料

电器元件的产品说明书、产品合格证和出厂试验报告。
直流系统接线（回路）图；
电气原理接线图和二次接线图；
现场查看

3.2
安装、试验报告

设计变更的证明文件；
安装调试记录（报告）；
各项技术参数测试报告；
直流空气断路器、熔断器的动作特性出厂试验报告和安--秒特性曲线；
交接验收报告。
现场查看

验收负责人（签名）： 验收人员（签名）：
