消防小室及消防安装施工作业指导书.doc

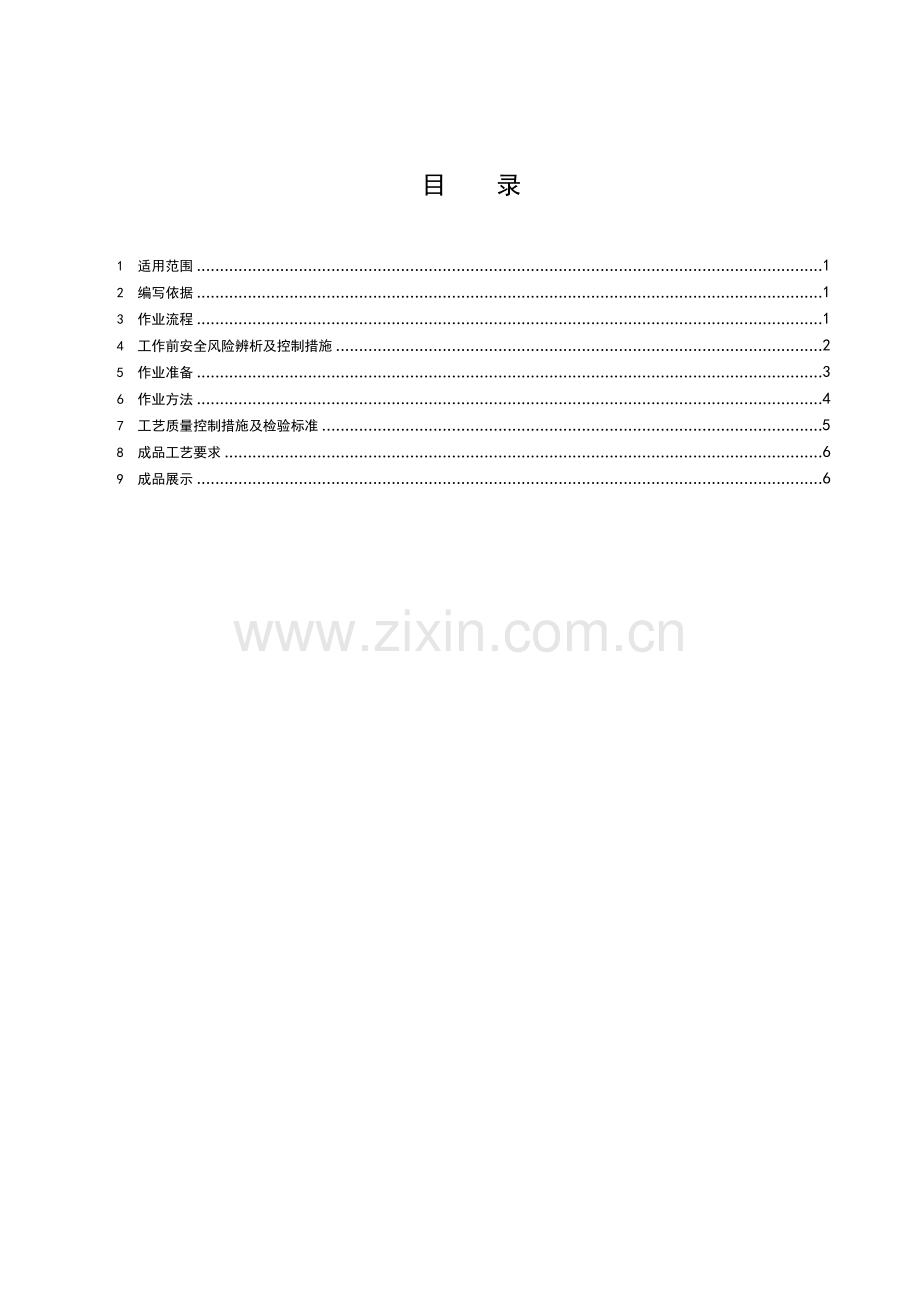

2012 年示范工程样板点施工作业指导书消防小室及消防安装目 录 1 适用范围1 2 编写依据1 3 作业流程1 4 工作前安全风险辨析及控制措施2 5 作业准备3 6 作业方法4 7 工艺质量控制措施及检验标准5 8 成品工艺要求6 9 成品展示61适用范围适用于 110500kV 电网工程建筑物室内、外楼梯及平台栏杆工程。2编写依据表 2-1 编 写 依 据序号引用资料名称1GB 50229-2006火力发电厂与变电站设计防火规范2GB 50003-2001砌体结构设计规范3GB 50016-2006建筑设计防火规范4DL/T 5218-2005220kV500kV 变电所设计技术规程5GB 50015-2003建筑给水排水设计规范6GB 50219-1995水喷雾灭火系统设计规范7CECS 156:2004合成型泡沫喷雾灭火系统应用技术规程8GB 50151-2010泡沫灭火系统设计规范9GB 50024-2002建筑给水排水及采暖工程施工质量验收规范10给水排水标准图集 （合订本 S1S4）11GB 50268-2008给排水管道工程施工及验收规范12110kV500kV 送变电工程质量检验及评定标准 第 3 部分 变电土建工程(2012 版)13中国南方电网有限责任公司电网建设施工作业指导书 第 3 部分 变电土建工程(2012 版)14基建工程质量控制标准（WHS）第 3 分册 变电土建工程(2012 版)3作业流程1开始安装准备干管安装报警阀安装立管安装支管安装水流指示器等器具安装管道试压管道冲洗节流装置安装喷洒头安装系统流水试验完成图 3-1 作业（工序）流程图4工作前安全风险辨析及控制措施4.1 消防小室及消防安装作业前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安 全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。 4.2 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人 员负责将安全措施落实到各作业任务和步骤中。 2表 4-1 作业任务安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1不规范的堆放坍塌可接受的风险严禁作业人员直接用手牵引吊绳，由安全员验收合格方可使用2不稳固的索具作业打击可接受的风险砌筑作业前由架子工班组负责脚手架的搭设，并经项目部验收合格后方可开始砌筑作业3用手牵吊绳打击可接受的风险严禁在不稳定墙身上砌筑、勾缝、检查、清扫、行走等作业4没脚手架的登高坠落可接受的风险严禁用砖垛或灰斗搭设脚手架，由安全员监督检查5不稳定的墙身上作业打击可接受的风险搭设脚手架，应随墙身增高设挡板及安全网，由安全员监督检查6不稳定的脚手架坠落可接受的风险搭设脚手架严禁使用腐朽、断裂的材料搭设，由安全员监督检查7安全措施不全坠落可接受的风险严禁作业人员直接用手牵引吊绳，由安全员验收合格方可使用8有缺陷的材料坠落可接受的风险砌筑作业前由架子工班组负责脚手架的搭设，并经项目部验收合格后方可开始砌筑作业9不整洁的脚手板打击可接受的风险工作前检查工作环境安全，工作后清理脚手板的废料，由安全员监督检查往基坑内运石料应使用溜槽或吊运，禁止随意10随意乱丢的石料打击可接受的风险乱丢，并且禁止基坑内有其他人员，由安全员监督检查11砍砖下方站人打击可接受的风险高处砍砖时严禁下方有站人，由安全员监督检查12高处向外砍砖打击可接受的风险作业前进行安全技术交底，明确高处严禁向外砍砖，由安全员监督检查一层以上或高度超过 4m 时，脚手架上应由安13*打击低风险全员组织专人搭设护身栏杆和挡脚板，并监督无防护措施的高处砌筑检查14无防坠落砖块措施打击可接受的风险应由安全员组织专人设置遮挡措施，并监督检查15坠落的砌体工具打击可接受的风险作业前进行安全技术交底，明确砌体工具严禁放在临边等易坠落的地方，并监督检查16脚手架上超荷堆放打击可接受的风险作业前进行安全技术交底，明确脚手架上的堆料量严禁超过规定的荷载，并监督检查17无防护措施的交叉作业打击可接受的风险在同一垂直面内上下交叉作业时，应由安全员组织专人设置安全隔板，并监督检查灭火器定位放线安装加强使用前及使用过程中的检查，保护零线与工作零线不得混接，开关箱漏电保护器灵18时,冲击钻电缆线破损触电高风险敏可靠，漏电保护装置参数应匹配，严格执或漏电行“一机、一闸、一漏、一箱”的要求19灭火器定位放线安装碰撞可接受的风险加强防范保持距离时,工器具操作不当打击5作业准备35.1 人员配备表5-1 人员配备表工序名称工作人数负责人监护人砂浆搅拌运输基层处理、弹线摆砖砌筑井盖安装抹灰注:作业人数根据具体工程量规模配备。5.2 主要工器具及仪器仪表配置 表 5-2 主要工器具及仪器仪表配置表 序号名称规格/编号单位数量备注1砂浆搅拌机台2手推车台3水准仪辆4经纬仪台5水平尺台6钢卷尺把7线锤个大铲、刨锛、托线板、线坠、灰槽、小胶桶、砖8夹子、小线、筛子、扫帚、八字靠尺板、砖刀、灰匙等。注: 主要工器具及仪器仪表根据具体工程量规模配备。6作业方法6.1 报警系统；按设计间距要求确定具体位置，预埋线管线合、安装电缆桥架、线缆敷设、绝缘测试、 分号编码、设备安装、分区调试、系统调试、试验运行。 6.2 喷淋系统； 根据设计的轴线标高定位放线、支架制作安装、管道敷设、设备安装、压力试验、与 报警系统联动试验、保温防腐。 46.3 通风系统；测量定位、根据尺寸制作风管、支架制作安装、风管安装、配件风机安装、配件调试、 与报警系统联动试验、检查风量。 6.4 线路敷设应符合下列规定： 6.4.1 线管敷设方式、埋设部位应符合设计要求，内径、弯曲半径应符合规范标准，管口平整光滑。 6.4.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于 2mm 的钢导管不得套管连接。 6.4.3 暗埋的导管埋设深度与建筑物、构筑物表面的距离不应小于 15mm。 6.4.4 电缆桥架安装应平直、牢固，桥架连接应有专用接地线，其截面不小于 4mm。 6.4.5 导管和线槽在建筑变形缝处应设补偿装置。 6.4.6 电线、电缆在穿管前，应清除管内杂物和积水，管口应有保护措施。 6.4.7 导线在管内和槽内不应有接头，电线按回路编号分段绑扎。 6.4.8 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的不能同穿于一管 内。 6.5 管道敷设应符合下列规定： 6.5.1 管道材质及连接方式应符合设计要求。 6.5.2 供水管道必须采用与管材相适应的管件，管径小于 100mm 的镀锌钢管采用螺纹连接，等于和大于 100mm 的镀锌钢管采用卡箍式连接。6.5.3 管道坡度、标高必须符合设计及规范要求。 6.5.4 各种材质的给水管道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6Mpa。 6.5.5 给水管道、隐蔽管道在压力试验合格后，才能隐蔽和做表面防腐处理。 6.5.6 箱式消火栓的安装，栓口应朝外，栓口中心距地面 1.1m，允许偏差 20mm。 6.5.7 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试 验，达到设计要求为合格。 6.6 通风设备安装应符合下列规定： 6.6.1 在风管穿过需要封闭的防火、防爆的墙体和楼板时，应设预埋管或套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不然且对人体无害的柔性材料封堵。6.6.2 风管内严禁其他管线穿越。 6.6.3 各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。 6.6.4 止回风阀、自动排气活门的安装方向应正确。 6.6.5 防火阀、排烟阀（口）的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距离墙面不应大 于 200mm。 6.6.6 风管系统安装后，必须进行严密性检验，合格后方能交付下道工序。风管系统严密性检验以主、 干管为主。 6.6.7 通风机传动装置的外露部分以及直通大气的进、出口，必须加设防护罩（网）或采取其他安全设 施。 7工艺质量控制措施及检验标准7.1 室外消火栓和水泵结合器的水压强度、严密性试验应合格，表面无损伤，油漆、标志清晰、完好。 7.2 室外消火栓和水泵结合器轴线允许偏差 5mm，中心线允许偏差 1mm。同层室内消火栓标高允许偏差 5mm。7.3 室内消火栓水压试验应合格，消火栓口、栓箱门正对被消面。消防栓开闭灵活，油漆、玻璃、箱 门锁完好、有效，内部消防水带、水枪齐全。 7.4 主变本体周围的水喷雾及合成泡沫喷雾横管均应设置托架固定，横管托架主要包括沿防火墙安装 及钢管支柱安装两种形式。 57.5 托架钢材应全部采用 Q235-B 钢。 7.6 托架金属构件均应经除锈后防腐，防腐措施采用刷樟丹、灰色调和面漆各两道，钢管支柱及托架 调和面漆均应采用灰色。 7.7 托架制作局部大样详国家建设标准设计图集03S402。 7.8 管道穿越水池池壁时，预埋刚性防水套管（A 型），做法详防水套管（02S404）图集。 7.9 管道穿建筑外墙时，设置预留孔或预埋普通钢管。 7.10 材料要求： 7.10.1 刚性防水套管采用钢管； 7.10.2 刚性接口水泥宜采用 42.5 号水泥； 7.10.3 石棉应采用机选 4F 级温石棉； 7.10.4 油麻应采用纤维较长、无皮质、清洁、松软、富有韧性的油麻； 7.10.5 石棉水泥应在填打之前拌和，重量比为石棉 30，水泥 70，水灰比不宜 0.20。 7.11 防水套管与止水翼环焊缝必须满焊严密，套管内的填料必须振捣密实。 7.12 防水套管与大气接触的表面，涂防锈底漆 2 遍（包括樟丹或冷底子油），面漆 2 遍。 7.13 池壁外或建筑物内外管道穿墙处设置不锈钢法兰封口罩，用膨胀螺栓固定，封口罩与管道及池壁、 建筑物外墙等接触部分用密封胶封堵。8成品工艺要求8.1室内消火栓安装应配合土建、装修进行固定，注意保护油漆、玻璃不受污染，并与周边环境协调。8.2托架金属构件制作，焊缝厚度均不得小于 4mm，全长度满焊。9成品展示图 9-1 消防小室效果图图 9-2 消防小室成品图6图 9-4 消防小室成品图 图 9-5 消防小室成品图7合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
