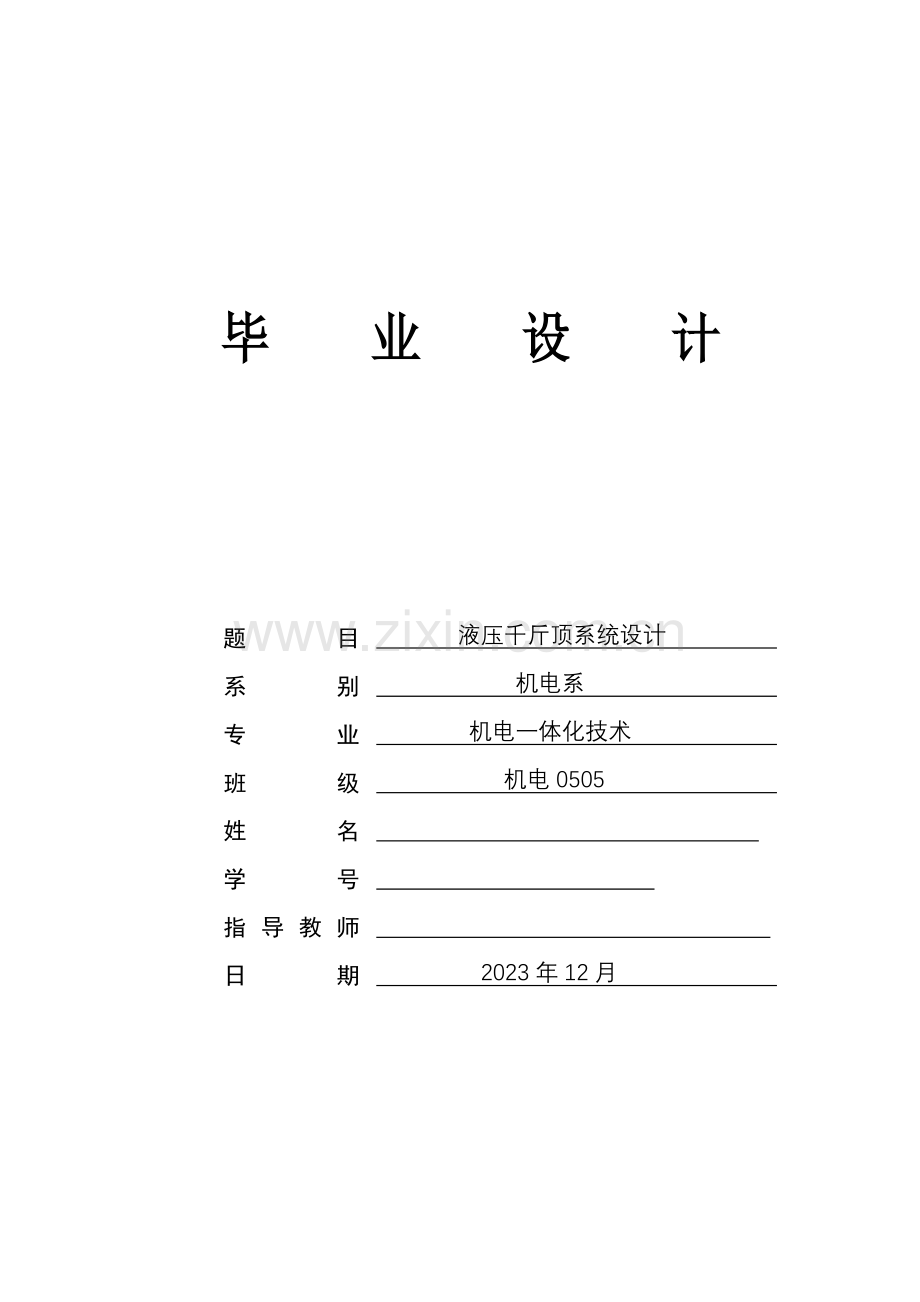

毕 业 设 计

题目
液压千斤顶系统设计
系别
机电系
专业
　　　 机电一体化技术 　　　　　　　　
班级
机电0505
姓名

学号

指导教师

日期
2023年12月

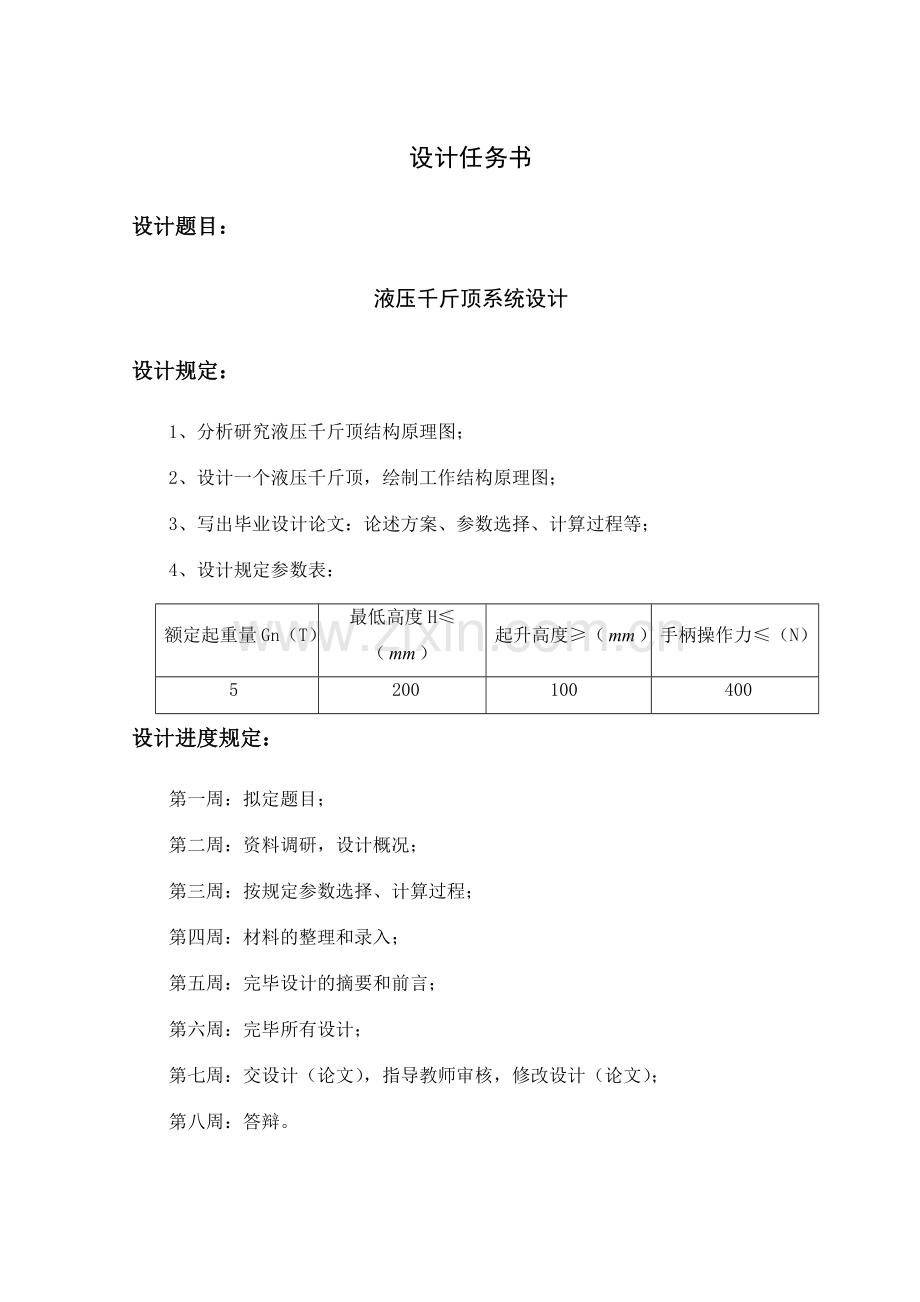

设计任务书
设计题目：
液压千斤顶系统设计
设计规定：
1、分析研究液压千斤顶结构原理图；
2、设计一个液压千斤顶，绘制工作结构原理图；
3、写出毕业设计论文：论述方案、参数选择、计算过程等；
4、设计规定参数表：
额定起重量Gn（T）
最低高度H≤（）
起升高度≥（）
手柄操作力≤（N）
5
200
100
400
设计进度规定：
第一周：拟定题目；
第二周：资料调研，设计概况；
第三周：按规定参数选择、计算过程；
第四周：材料的整理和录入；
第五周：完毕设计的摘要和前言；
第六周：完毕所有设计；
第七周：交设计（论文），指导教师审核，修改设计（论文）；
第八周：答辩。

指导教师（署名）：
摘 要
本文从液压千斤顶结构与工作原理的分析，按规定对参数进行选择，按参数进行设计、教核，四个方面，层层推动，步步为营，逐步阐述液压千斤顶设计的全过程。特别在手柄，顶杆，液压缸，焊接夹具设计中，运用已掌握的液压结构原理知识、机械设计与制造理论及计算公式、机械加工工艺，拟定了整个液压系统各个零件的几何尺寸，保证了液压千斤顶的质量和强度。
该液压千斤顶额定起重量为5 T，极限为6 T，当超过5.5 T时自动泄荷，保证千斤顶不会由于超负荷而损坏。该液压千斤顶系统简朴，实用性强，成本低，使用维护方便，抗拉性能强，运营稳定可靠。手柄的灵活设计及低强度运营，更增长了千斤顶使用的普便性。

关键词：工作原理，几何尺寸，手柄设计，加工工艺，强度

目　　录
摘 要 I
1液压技术 1
1.1液压技术的发展及应用 1
1.2千斤顶的分类及用途 2
2液压千斤顶工作原理分析 4
2.1液压千斤顶的作用 5
2.2液压千斤顶重要构件分析 5
3液压缸的设计 6
3.1 液压缸的重要形式及选材 6
3.2（液压缸重要参数的计算）液压缸的压力 6
3.3液压缸的输出力与输出力 7
3.4 液压缸的输出速度 7
3.5 液压缸的功率 8
3.6小液压缸的重要参数计算 8
4液压控制阀 9
4.1 方向控制阀 9
4.2普通单向阀 9
4.3背压阀 9
5拉压杆和弯曲杆的设计 10
5.1 弯曲杆(手柄)的设计 10
5.2求得支座反力 10
5.3梁的剪应力FS及弯矩M 10
5.4拟定危险截面 11
5.5活塞杆（拉压杆）的设计 13
6液压油的选用 14
7工艺规程设计 15
7.1热解决 15
7.2制订工艺路线 15
8焊接夹具设计 17
8.1设计理由 17
8.2焊接夹具的设计原理 17
8.3 拟定夹具结构方案 17
结 论 22
致 谢 23
参考文献 24
附 录 A 25

1液压技术
1.1液压技术的发展及应用
自18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二三百年的历史。直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。第二次世界大战结束后，液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。
本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。因此，液压传动真正的发展也只是近三四十年的事。当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。现在，我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计，现已形成了系列，并在各种机械设备上得到了广泛的使用。
液压传动之所以能得到广泛的应用，是由于它具有以下的重要优点：
(1)由于液压传动是油管连接，所以借助油管的连接可以方便灵活地布置传动机构，这是比机械传动优越的地方。例如，在井下抽取石油的泵可采用液压传动来驱动，以克服长驱动轴效率低的缺陷。由于液压缸的推力很大，又加之极易布置，在挖掘机等重型工程机械上，已基本取代了老式的机械传动，不仅操作方便，并且外形美观大方。
(2)液压传动装置的重量轻、结构紧凑、惯性小。例如，相同功率液压马达的体积为电动机的12%～13%。液压泵和液压马达单位功率的重量指标，目前是发电机和电动机的十分之一，液压泵和液压马达可小至0.0025 N/W(牛/瓦),发电机和电动机则约为0.03 N/W。
(3)可在大范围内实现无级调速。借助阀或变量泵、变量马达，可以实现无级调速，调速范围可达1∶2023，并可在液压装置运营的过程中进行调速。
(4)传递运动均匀平稳，负载变化时速度较稳定。正由于此特点，金属切削机床中的磨床传动现在几乎都采用液压传动。
(5)液压装置易于实现过载保护——借助于设立溢流阀等，同时液压件能自行润滑，因此使用寿命长。
(6)液压传动容易实现自动化——借助于各种控制阀，特别是采用液压控制和电气控制结合使用时，能很容易地实现复杂的自动工作循环，并且可以实现遥控。
(7)液压元件已实现了标准化、系列化和通用化，便于设计、制造和推广使用。
液压传动的缺陷是：
(1)液压系统中的漏油等因素，影响运动的平稳性和对的性，使得液压传动不能保证严格的传动比。
(2)液压传动对油温的变化比较敏感，温度变化时，液体粘性变化，引起运动特性的变化，使得工作的稳定性受到影响，所以它不宜在温度变化很大的环境条件下工作。
(3)为了减少泄漏，以及为了满足某些性能上的规定，液压元件的配合件制造精度规定较高，加工工艺较复杂。
(4)液压传动规定有单独的能源，不像电源那样使用方便。
(5)液压系统发生故障不易检查和排除。
总之，液压传动的优点是重要的，随着设计制造和使用水平的不断提高，有些缺陷正在逐步加以克服。液压传动有着广泛的发展前景。
1.2千斤顶的分类及用途
千斤顶是一种起重高度小(小于1ｍ)的最简朴的起重设备，它重要用于厂矿、交通运送等部门作为车辆修理及其它起重、支撑等工作。其结构轻巧坚固、灵活可靠，一人即可携带和操作。千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部托爪在小行程内顶升重物的,轻小起重设备它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不合用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺陷是起重高度有限，起升速度慢。
液压千斤顶分为通用和专用两类。　　
专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。
穿心式千斤顶合用于张拉钢筋束或钢丝束，它重要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。它的特点是：沿拉伸轴心有一穿心孔道，钢筋(或钢丝)穿入后由尾部的工具锚固。
近年来随着科技的飞速发展，同时带动自动控制系统日新月异更新，液压技术的应用正在不断地走向进一步。

2液压千斤顶工作原理分析

图2.1 液压千斤顶工作原理图
1.杠杆手柄 2.小油缸 3.小活塞 4.单向阀 5.吸油管 6.管道
7.单向阀 8.大活塞 9.大油缸 10.管道 11.截止阀 12.油箱
图2.1是液压千斤顶的工作原理图。大油缸9和大活塞8组成举升液压缸。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入液压缸下腔，使重物逐渐地升起。假如打开截止阀11，液压缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压千斤顶的工作原理。
通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。液压传动是运用有压力的油液作为传递动力的工作介质。压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油通过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。由此可见，液压传动是一个不同能量的转换过程。
2.1液压千斤顶的作用
本液压千斤顶是杭州万海五金经营部销售的QYL5D油压千斤。为三一重工股份有限公司配套加工的外协件，它用在飞机的起落架以及吊车，挖掘机、装载机、推土机、压路机、铲运机的支撑架的机构中，重要是起到支撑作用。因此，该零件的质量及精度在使用中是非常重要的，必须制作出合理的工艺规程以保证零件的质量。
2.2液压千斤顶重要构件分析
该系统是一个组焊件，技术条件规定为：组焊后加工，热解决调质达成HB240～HB280。表面粗糙度最高达成Ra2.3 µm，最低达成Ra12.5 µm，尺寸公差较小，此外有一处位置公差规定，这就需要通过粗加工、半精加工、精加工过程。本零件用于大批量生产。本系统重要运用了：杠杆原理，帕斯卡原理，单向阀单向导通原理等。
3液压缸的设计
3.1 液压缸的重要形式及选材
液压缸能将液压能转换为机械能，用来驱动工作机构作直线运动或摆动运动。它是液压执行元件。液压缸由于结构简朴，工作可靠，除单个使用外，还可几个组合或与杠杆、连杠、齿轮齿条、棘轮棘爪、凸轮等其他机构配合，实现多种机械运动，因此应用十分广泛。
液压缸有多种类型。按结构特点可分为活塞式、柱塞式和组合式三大类；按作用方式又可分为单作用式和双作用式两种。
由于液压缸要承受较大压强，故液压缸采用：45号钢活塞式单作用液压缸。
3.2（液压缸重要参数的计算）液压缸的压力
（1）额定压力Pn:
也称为公称压力，是液压缸能用以长期工作的最高压力。油液作用在活塞单位面积上的法向力图3.1。单位为Pa，其值为:
Pn=G/A=5×104 ÷（3.14×0.2×0.2）=3.98×105 Pa

图3.1 液压缸的计算简图
式中：为活塞杆承受的总负载；A为活塞的工作面积。
上式表白，液压缸的工作压力是由于负载的存在而产生的，负载越大，液压缸的压力也越大。
表3.1为国家标准规定的液压缸公称压力系列。
表3.1 液压缸公称压力（MPa）
0.4
0.63
1
2.5
4
6.3
10
16
20
25
31.5

（2）工作压力P：
由于活塞的重力大约在g=10 N左右，要远比物体的重力小，所以可以忽略不计。
所以 =(g+G)/A=5.001×104 ÷（3.14×0.2×0.2）
=3.98168×105 Pa
≈Pn = 3.98×105 Pa
（3）最高允许压力：
也称实验压力，是液压缸在瞬间能承受的极限压力。通常为
≤ 1.5Pn =1.5×3.98×105 Pa
=5.97×105 Pa
≈0.6 MPa
3.3液压缸的输出力与输出力
（1）液压缸的理论输出力F 出等于油液的压力和工作腔有效面积的乘积，即
=AG=5×104 N
由于液压缸为单活塞杆形式，因此两腔的有效面积不同。所以在相同压力条件下液压缸往复运动的输出力也不同。由于液压缸内部存在密封圈阻力回油阻力等，故液压缸的的实际输出力小于理论作用力。
（2）液压缸的理论输入力：
F入 =F 出×A1÷A2=5×104 ×(0.022÷0.22)=5×102 N
式中:A1表达小液压缸的横截面积,0.02(m) 表达小液压缸的半径 ,A2表达大液压缸的横截面积,0.2(m) 表达大液压缸的半径。
3.4 液压缸的输出速度
（1）大液压缸的输出速度
= nSA1/A2=10×0.3×0.01=0.03 m/min
q=nSA1=10×0.3×3.14×(0.02)2=3.768×10-3 L/min
式中：V为液压缸的输出速度；q为输入液压缸工作腔的流量；A2为大液压缸工作腔的有效面积；A1表达小液压缸的横截面积；n =10表达小液压缸每分钟回程10次；S=0.3 m表达小液压缸工作行程为300
（2） 速比

式中：V1为活塞前进速度；V2为活塞退回速度；A1为活塞无杆腔有效面积；A2为活塞有杆腔有效面积。
速度不可过小，以免导致活塞杆过细，稳定性不好。其值如表3.2示：
表3.2 液压缸往复速度比推荐值
工作压力p/Mpa
≤10
1.25～20
＞20
往复速度比
1.33
1.46～2
20
3.5 液压缸的功率
（1）输出功率P0：液压缸的输出为机械能。单位W，其值为:
=5×104×0.03 =1500 W
式中：F为作用在活塞杆上的外负载；v为活塞平均运动速度。
（2）输入功率：液压缸的输入为液压能。单位为W，它等于压力和流量的乘积，
即 q=nSA1=10×0.3×3.14×(0.02)2=3.768×10-3 L/min
=3.98168×105 ×3.768×10-3 =1500.3 W
式中：p为大液压缸的工作压力；q为大液压缸的输入流量。
由于液压缸内存在能量损失（摩擦和泄露等），因此，输出功率小于输入功率。
3.6小液压缸的重要参数计算
（1）小液压缸的输出力等于大液压缸的输入力, 即：
F=500 N
（2）小液压缸的流速为：
V=(A大/A小)×V大=100×0.03=3 m/min
（3）小液压缸的流量为：
q=nSA1=10×0.3×3.14×(0.02)2=3.768×10-3 L/min
半径（）
壁厚（）
材料
类型
20
2
HT200
单作用活塞式
4液压控制阀
4.1 方向控制阀
方向控制阀是控制液压系统中油液流动方向的，它为单向阀和换向阀两类。单向阀有普通单向阀和液控单向阀两种。
4.2普通单向阀
普通单向阀简称单向阀，它的作用是使用油液只能沿一个方向流动，不许反向倒流。图4.1 所示为直通式单向阀的结构及图形符号。压力油从p1流入时，克服弹簧3作用在阀芯2上的力，使阀芯2向右移动，打开阀口，油液从p1口流向p2口。当压力油从p2口流人时，液压力和弹簧力将阀芯压紧在阀座上，使阀口关闭，液流不能通过。

（a）结构原理图 （b）图形符号
图4.1单向阀
1、阀体；2、阀芯；3、弹簧
单向阀的弹簧重要用来克服阀芯的摩擦阻力和惯性力，使阀芯可靠复位，为了减小压力损失，弹簧钢度较小，一般单向阀的启动为0.03 MPa～0.05 MPa（如换上刚度较大的弹簧，使阀的启动压力达成0.2 MPa～0.6 MPa，便可当背压阀使用）。
4.3背压阀
为了液压缸不超过最高允许压力=0.6 Mpa，需要在回油路上并联一个0.55 MPa的背压阀。只需将4.2中设计的单向阀换上刚度较大的弹簧，使阀的启动压力达成0.55 MPa，便可当背压阀使用。这样，当压力超过0.55 MPa时，背压阀自动打开泄荷，使液压缸免受损坏。

5拉压杆和弯曲杆的设计
5.1 弯曲杆(手柄)的设计
工程中常存在大量受弯曲的杆件,这些杆件在外力作用下常发生弯曲变形,以弯曲为重要变形的杆件称为梁.工程力学中对梁作以下规定:
梁任一横截面上的剪力,其值等于该截面任一侧梁上所有横向力的代数和。
梁任一横截面上的弯矩,其值等于该截面任一侧所有外力对形心的力矩的代数和。
5.2求得支座反力
试选择45号正火钢,设计为环形截面(如图5.5),画出受力图(如图5.1 a)进行受力分析,由梁的平衡方程求得支座反力(如图5.2 b):
F1 + F2 - F = 0 (式5-1)
F1L1 - FL2 = 0 (式5-2)
联立(1)(2)代入数据 F2=500 N L1=1 M L2=0.2 M ,得:
F1= 125 N F = 625 N
5.3梁的剪应力FS及弯矩M
以B点为分界点将AC杆分为两段:
AB段: FS(A) = F1 = 125 N
M(B点右侧)=125×(1-0.2)=100 N*M
BC段: FS(C) = - F2 = -500 N
M(B点右侧)= 500×0.2 =100 N*M
根据以上结果可绘出剪力图(图5.3 c)和弯矩图(图5.4 d)：

图5.1a 受力图，图5.2b支座反力，图5.3c 剪力图,图5.4d 弯矩图
5.4拟定危险截面
（1）B点所在截面的弯矩最大, 即正应力最大, C点所在截面的剪力最大,即切应力最大。所以C,B两点所在截面为危险截面。
（2）B截面的截面系数为:

其中： D为外径, d为内径(如图5.5)
B截面的正应力为:
σmax =M/WZ =100/1.5986×10-3 =6.25×104 Pa
C截面的切应力为:
Tmax =2FS/A =2×500/(3.14×0.3×0.3)=3.538×103 Pa
有机械设计手册查得45号，正火钢的许用切应力为30 MPa～40 MPa，许用正应力为275 MPa，由于B截面的正应力远小于其许用应力，C截面的切应力远小于其许用应力，这样势必导致钢材的浪费，为节省钢材减少成本，提高效益，需要重新选择材料。

图 5.5 环形截面 图5.6 实心截面
（3）重新选择材料设计截面
选用实心圆柱松木梁(如图5.6),其许用正应力为[σ]=7 MPa，其许用切应力为[T]=1 MPa。
B截面的弯曲截面系数为：
WZ = WY = 3.14D3/32 =3.14×0.027/32=2.649×10-3 M3
B截面的正应力为:
σmax = M/WZ =100/2.649×10-3=3.7×104 Pa
C截面的切应力为:
Tmax = 4FS/3A =4×500/3×(3.14×0.152)=9.436×103 Pa
(4)校核强度：
σmax = 3.7×104 Pa＜[σ]= 7 MPa
Tmax = 9.436×103 Pa＜[T]= 1 MPa
因此，梁的强度是足够的，其实际生活中，许多木材都是可以满足其强度的，如柳木，杨木。所以，将梁制成可活动的零件，则千斤顶的应用，特别是在农业、工业生活中的应用，更为广泛和方便。
5.5活塞杆（拉压杆）的设计
工程实际中经常碰到承受轴向拉伸或压缩的构件。例如，内燃机中的连杆，钢木组合桁架中的钢拉杆等。
承受轴向拉伸或压缩的杆件称为拉压杆。实际拉压杆的形状，加载和连接方式各不相同，但都可简化成图5.7所示的计算简图，它们的共同特点是作用于杆件上的外力的合力作用线与杆件轴线重合，杆件的重要变形是沿轴线方向的伸长或缩短。
(1)千斤顶的活塞杆即为简朴的拉压杆，图5.7即为水平放置的活塞杆，试选材HT100，有《机械设计制造基础》（陈立德主编）查得其许用拉应力为[σ]= 80 MPa
(2)设计截面：选择拉压杆的半径为r= 4则其许用应力为：
σmax = F/A= 500/(3.14×0.004×0.004)=9.95 MPa
(3)教核强度:
σmax = 9.95 MPa ＜[σ]= 80 MPa
由此可见,满足其强度。
(4)拟定许用载荷:
Fmax ≤ A×[σ]= (3.14×0.004×0.004)×80×106= 4×103 N

图5.7 拉压杆计算简图

6液压油的选用
液压传动所用液压油一般为矿物油。它不仅是液压系统传递能量的工作介质，并且尚有润滑，冷却和防锈的作用。液压油质量的优劣直接影响液压系统的工作性能。
为了更好地传递运动和动力，液压油应具有如下性能：
(1)润滑性能好；
(2)纯净度好，杂质少；
(3)合适的粘度和良好的粘温特性；
(4)抗泡沫性，抗乳化性和防锈性好，腐蚀性小；
(5)对热，氧化，水解都有良好的稳定性，使用寿命长；
(6)对液压系统所用金属及密封件材料等有良好的相容性；
(7)比热和传热系数大，体积膨胀系数小，闪点和燃点高，流动点和凝固点低。
一般根据液压系统的使用性能和工作环境等因素拟定液压油的品种。当品种拟定后，重要考虑油液的粘度。在拟定油液粘度时重要应考虑系统工作压力，环境温度及工作部件的运动速度。当系统的工作压力大，环境温度较高，工作部件运动速度较大时，为了减少泄漏，宜采用粘度较高的液压油。当系统工作压力小，环境温度较低，而工作部件运动速度较高时，为了减少功率损失，宜采用粘度较低的液压油。
当选购不到合适粘度的液压油时，可采用调和的方法得到满足粘度规定的调和油。当液压油的某些性能指标不能满足某些系统较高规定期，可在油中加入各种改善其性能的添加剂，如抗氧化，抗泡沫，抗磨损，防锈以及改善粘温特性的添加剂，使之合用于特定的场合。
因此，该千斤顶选用千斤顶专用液压油。

7工艺规程设计
7.1热解决
千斤顶丝杠是由连接头和缸体组成的,它们都是采用45钢的。而在它们加工前要通过正火解决，以增长它们的切削性能，来消除应力，细化组织，防止产生变形与开裂。接着进行粗加工、调质和精加工。然后需要进行高频感应加热淬火和低温回火，以便提高表面的硬度、耐磨性和疲劳强度；低温回火的目的是消除应力，防止，磨削加工时产生裂纹。
加工后需要进行保温解决，可以使工件不易变形，误差较小。最后用冷却液进行解决，为以后使连接头和缸体的装配打下基础。
7.2制订工艺路线
制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术规定能得到合理的保证。在生产大纲已拟定为大批量生产的条件下，可以考虑采用万能机床配以专用夹具，并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
（1）连接头的加工工序如下：
工序一：选择实心钢外径为ф140的毛坯，在下料机上取L=100长。
工序二：在CA6140x1500车床上夹右端外圆车左端外圆车成ф133、车成ф121、ф42、ф100、8×45°、1.5×45°，掉头夹外圆找正车成SR80球面。
工序三：检查。
（2）杠体的加工工序如下：
工序一：选择毛皮ф168×28管材，在下料机上取L=500长。
工序二：车距左、右端面100往里车架位见圆，L-60，在左端面车深孔引孔 ，L=90深。
工序三：深孔镗：粗、精镗内孔为。
工序四：夹左端内孔，右端上中心架，在右端车接头止口配合尺寸，L=16深。
（3）组焊件的加工工序如下：
工序一：钳工：①将焊接件备齐，并清洗干净。
②用自制夹具按焊接图装配并点焊牢固。
工序二：焊接：局部预热按图规定焊接成型，保证质量。
工序三：热解决：硬质为HB240～280后（ф120内孔酸洗干净）。
工序四：夹右端ф130，左端架中心架车端面保孔深475mm。车成外圆ф167内孔倒角2×45°，调头夹外圆上中心架车成Ф130、焊接尺寸、打中心孔A3保总长，夹顶车成Ф150、Ф143、Tr150×6-7e各尺寸，调头夹外圆找正在0.05内上中心架车成、。
工序五：划Z3/8位置线。
工序六：钻孔Z3/8、Ф14.4。
工序七：检查 。

8焊接夹具设计
8.1设计理由
千斤顶丝杠连接头和缸体在粗加工后，要将两者焊接到一起，进行热解决，再进行最后的成型加工。因本工件是大批量的生产，为了提高加工效率，并能保证加工精度，因此，需设计制造专用焊接夹具来保证装配关系、焊接效率和质量。
8.2焊接夹具的设计原理
千斤顶丝杠为轴类零件，一般都以中心轴线为基准来加工其外表面。焊接夹具就是以千斤顶丝杠的中心轴线为基准而设计的。
将千斤顶丝杠ф150的部分放到60°的V形槽，（如图8.1所示）。

图 8.1 V形槽 图 8.2 特制螺栓固定
丝杠缸体的轴线与装夹在机床上的连接头的轴线重合，用另一部分V形槽夹紧杠体，使用特制的螺栓固定(如图8.2所示)。
这样千斤顶丝杠和连接头就被固定。用电焊机进行点焊，使工件的位置固定。点焊后，取下工件，按照技术规定进行焊接就可以了。此焊接夹具结构简朴，便于制造，经济实用，定位作用好。
8.3 拟定夹具结构方案
（1）拟定夹具结构
根据夹具原理的设计可知：夹具必须加紧杠体，使之在机床上固定，避免松动。为了使连接头更好的和缸体焊接起来，就设计了两种形状的夹具，形状如图8.3 。

零件草图 V型块草图
图 8.3 草图
（2）夹具非标准件零件图
a.夹紧盖零件图样8.4如下:

图8.4 夹紧盖
b.夹紧螺栓零件图样8.5如下:

图8.5 夹紧螺栓

c.连接铰链零件图样8.6如下:

图8.6 连接铰链

（3）绘制夹具总装图
a.布置图面 选择适当比例，在图纸上绘出所设计的工装简略图（图8.7），（图8.8）各视图之间要留有足够的空间以便绘制夹具元件及标注尺寸。
b.绘制定位元件 根据选好的定位基准面拟定定位元件类型、尺寸、结构，将其绘制在相应位置上（图8.9）。
c.布置对刀、引导元件 用于保证刀具和夹具相对位置的对刀元件类型，结构，空间位置，将其视图绘制在相应位置上。
d.设计夹具装置辅助支承 根据所拟定的夹紧装置和辅助支承将其视图绘制在相应位置上（图8.10）。

图 8.7 浮动V型块

图 8.8 工装简略图

图 8.9 定位元件

图 8.10 夹具装置辅助支承

结 论
毕业设计是在我们学完大学所有基础课以及专业课之后进行的，它是一次进一步的综合性的总复习，也是一次理论联系实际的训练。
毕业设计的重要目的是培养我们综合运用所掌握的专业技术理论和基本技能来分析和解决工程技术问题，使我们建立对的的工程设计思想。通过毕业设计，我们把理论与实践相结合，初步学会了如何编写技术文献、对的使用技术资料手册及相关的工具书，培养了我们严厉认真、一丝不苟和实事求是的工作作风，进一步巩固和提高自己所掌握的基础知识、基本理论和基本技能，提高了自己的设计、计算、制图以及计算机绘图的能力。是从一名学生向一名工程技术人员转变的过渡过程，为我们以后走上工作岗位打下了一个很好的基础。
本次设计的题目为液压千斤顶系统设计，是理论性、应用性、实践性、综合性的设计过程。液压千斤顶系统设计是集液压技术，机械设计和机械制造于一身的实践与理论与一体的大练兵！
机械加工工艺、机械设计与制造是公司技术人员的一项重要工作内容。机械加工工艺规程的制订与生产实际有着密切的联系，机械设计与制造规定设计者具有一定的专业技术理论。
这种千斤顶广泛使用于中小型城市及农村的平常生活，重要用于厂矿、交通运送等部门作为车辆理及其它起重、支撑等工作。其结构轻巧坚固、灵活可靠，一人即可携带和操作。

致 谢
丰富多彩的三年求学生涯即将结束，实在舍不得离开学院这片充满了关爱的三色土，更舍不得朝夕相处的老师和同学。有太多的事历历在目，宛如昨日，有太多人的音容笑貌，跃然纸上，挥之不去。三年的时间，如同光阴似箭，转眼之间的事情会一下子浮现在眼前。学院的兴盛需要一届又一届同学们的继续奋斗，希望在未来的日子里，可以看到一个更加美好的学院，屹立在这片我曾经并将一直热爱的土地上。
非常感谢我的老师在本次论文设计中给予的关心和帮助，通过两个月的精心筹备，等诸位老师的指导下，我终于完毕了毕业设计论文。在此，感谢所有曾在论文写作期间对我提供帮助的老师和同学！
最后再次感谢指导老师，他严谨细致、一丝不苟的作风一直是我们学习的楷模，它将引导着我们在以后的学习、工作中开拓无限空间。
请接受我们最真挚的谢意！

参考文献
[1] 林文焕.机床夹具设计.北京.国防工业出版社,1987
[2] 陈立德.机械设计基础.北京.高等教育出版社,2023
[3] 乔世民.机械制造基础.北京.高等教育出版社,2023
[4] 徐 灏.机械设计手册.北京.机械工业出版社,1991
[5] 姜佩东.液压与气动技术.北京.高等教育出版社,2023
[6] 杨黎明.机械零件设计手册.北京.国防工业出版社,1993
[7] 李 云.机械制造工艺及设备设计指导手册.北京.机械工业出版社,1996

附 录 A
