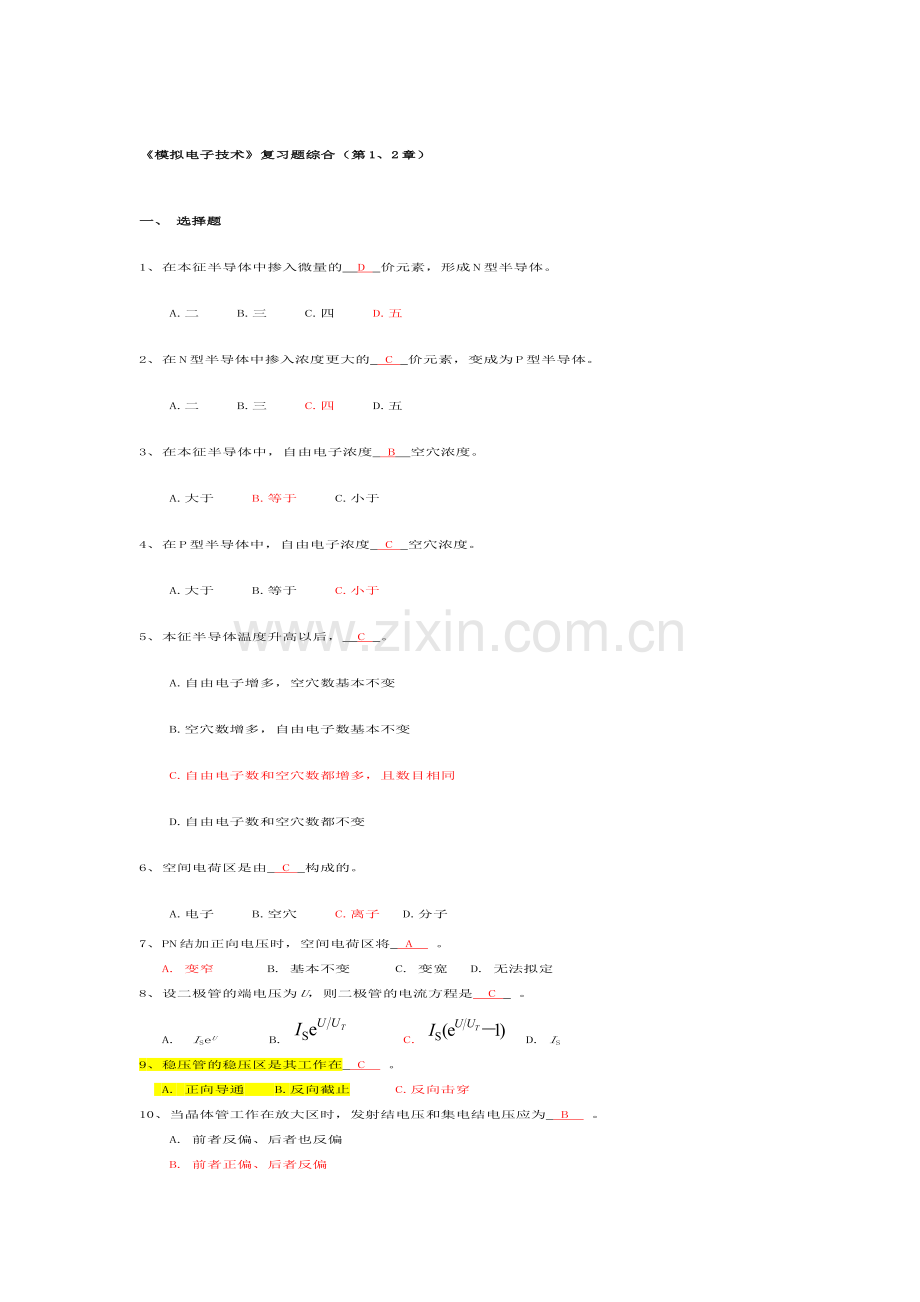

模拟电子技术综合复习题有答案.doc_第1页
第1页 / 共47页

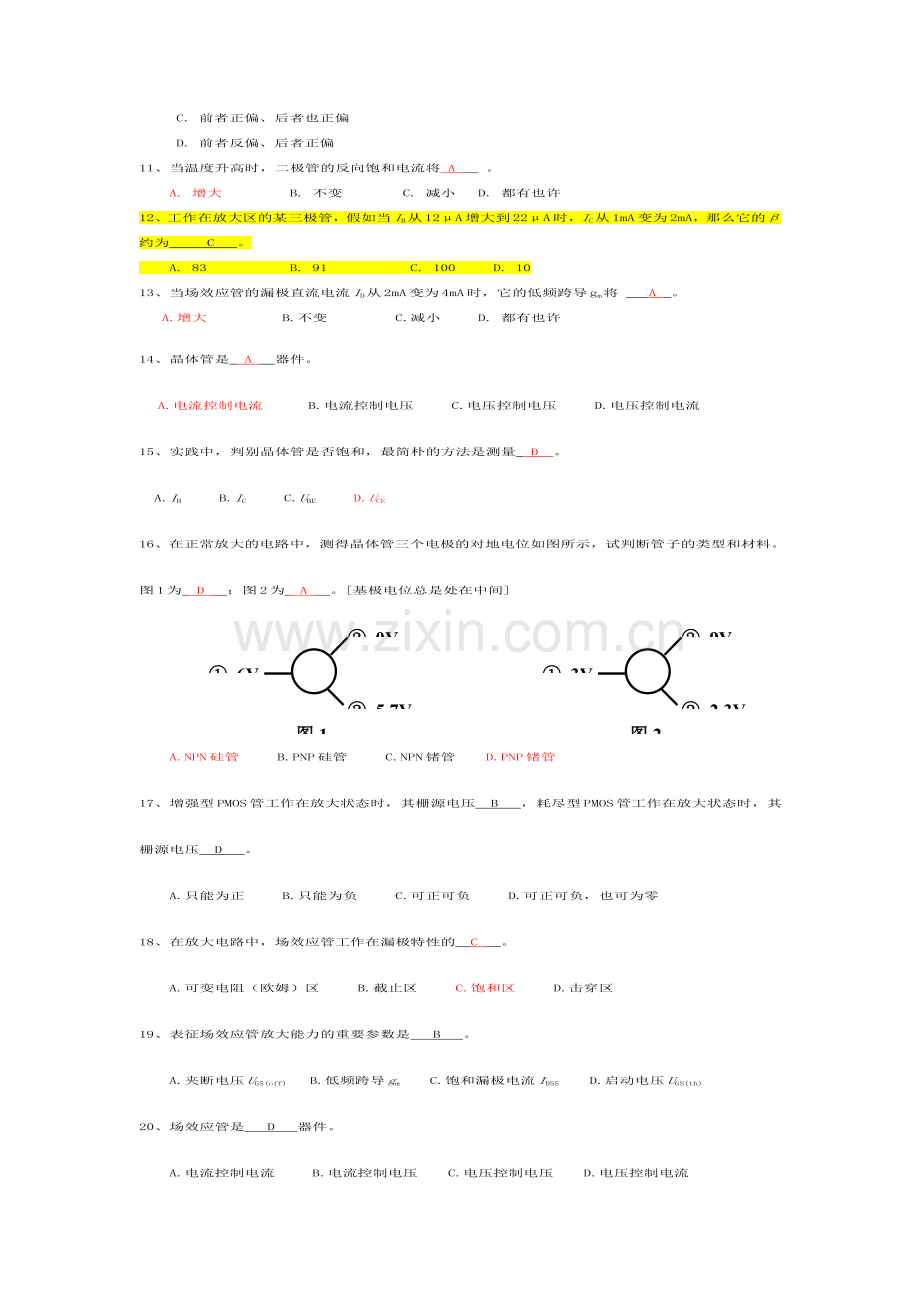

模拟电子技术综合复习题有答案.doc_第2页
第2页 / 共47页
模拟电子技术综合复习题有答案.doc_第3页
第3页 / 共47页
模拟电子技术综合复习题有答案.doc_第4页
第4页 / 共47页
模拟电子技术综合复习题有答案.doc_第5页
第5页 / 共47页
点击查看更多>>
资源描述

1、模拟电子技术复习题综合(第1、2章)一、 选择题1、在本征半导体中掺入微量的 D 价元素,形成N型半导体。A.二 B.三 C.四 D.五2、在N型半导体中掺入浓度更大的 C 价元素,变成为P型半导体。A.二 B.三 C.四 D.五3、在本征半导体中,自由电子浓度 B 空穴浓度。A.大于 B.等于 C.小于4、在P型半导体中,自由电子浓度 C 空穴浓度。A.大于 B.等于 C.小于5、本征半导体温度升高以后, C 。A.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变6、空间电荷区是由 C 构成的。A.电子 B.空

2、穴 C.离子 D.分子7、PN结加正向电压时,空间电荷区将 A 。 A. 变窄 B. 基本不变 C. 变宽 D. 无法拟定8、设二极管的端电压为U,则二极管的电流方程是 C 。 A. ISeU B. C. D. IS9、稳压管的稳压区是其工作在 C 。 A. 正向导通 B.反向截止 C.反向击穿10、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。 A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏11、当温度升高时,二极管的反向饱和电流将 A 。 A. 增大 B. 不变 C. 减小 D. 都有也许12、工作在放大区的某三极管,假如

3、当IB从12A增大到22A时,IC从1mA变为2mA,那么它的约为 C 。 A. 83 B. 91 C. 100 D. 1013、当场效应管的漏极直流电流ID从2mA变为4mA时,它的低频跨导gm将 A 。 A.增大 B.不变 C.减小 D. 都有也许14、晶体管是 A 器件。A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流 15、实践中,判别晶体管是否饱和,最简朴的方法是测量 D 。A.IB B.IC C.UBE D.UCE 16、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。图1为 D ;图2为 A 。基极电位总是处在中间 3V 9

4、V 2.3V图2 6V 0V 5.7V图1A.NPN硅管 B.PNP硅管 C.NPN锗管 D.PNP锗管17、增强型PMOS管工作在放大状态时,其栅源电压 B ,耗尽型PMOS管工作在放大状态时,其栅源电压 D 。A.只能为正 B.只能为负 C.可正可负 D.可正可负,也可为零18、在放大电路中,场效应管工作在漏极特性的 C 。A.可变电阻(欧姆)区 B.截止区 C.饱和区 D.击穿区 19、表征场效应管放大能力的重要参数是 B 。A.夹断电压UGS(off) B.低频跨导gm C.饱和漏极电流IDSS D.启动电压UGS(th)20、场效应管是 D 器件。A.电流控制电流 B.电流控制电压

5、C.电压控制电压 D.电压控制电流21、基本共射放大电路中,基极电阻Rb的作用是 A 。A.限制基极电流,使晶体管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源 D.防止输出电压被短路22、基本共射放大电路中,集电极电阻Rc的作用是 B 。A.限制集电极电流的大小 B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路 D.保护直流电压源EC23、基本共射放大电路中,假如使用直流电压表测出UCE0,也许是由于 A 。A.Rb短路 B.Rb开路 C.Rc短路 D.过小24、基本共射放大电路中,输入正弦信号,现用示波器观测输出电压uo和晶体管集电极

6、电压uc的波形,两者相位 A 。A.相同 B.相反 C.相差90 D.相差27025、NPN管基本共射放大电路输出电压出现了非线性失真,通过减小Rb失真消除,这种失真一定是 B 失真。A.饱和 B.截止 C.双向 D.相位26、分压式偏置工作点稳定电路,当50时,IB=20A,IC=1mA。若只更换100的晶体管,而其他参数不变,则IB和IC分别是 A 。A. 10A,1mA B. 20A,2mA C. 30A,3mA D. 40A,4mA27、有两个空载放大倍数相同,输入和输出电阻不同的放大器甲和乙,对同一信号源进行放大,在负载开路的情况下,测得甲的输出电压小,这说明甲的 B 。A.输入电阻

7、大 B.输入电阻小 C.输出电阻大 D.输出电阻小28、放大电路产生零点漂移的重要因素是 A 。A.环境温度变化引起参数变化 B.放大倍数太大C.采用了直接耦合方式 D.外界存在干扰源29、规定组成的多级放大电路体积最小,应选 B 耦合方式。A.阻容 B.直接 C.变压器 D.阻容或变压器30、放大电路的三种组态( C )。A. 都有电压放大作用 B. 都有电流放大作用C. 都有功率放大作用 D. 都不是一个放大器由两级相同的放大器组成,已知它们的增益分别为30dB和40dB,则放大器的总增益为( C )。A. 30dB B. 40dB C. 70dB D. 1200dB31. 多级放大器与单

8、级放大器相比,电压增益将(A)。A. 提高 B. 减少 C. 不变 D. 不拟定二、 填空1、PN结中扩散电流的方向是: 从P区到N区 ,漂移电流的方向是 从N区到P区 。2、PN结的最大特点是 单向导电性 。3、使PN结正偏的方法是:将P区接 高 电位,N区接 低 电位。4、PN结正偏时,有助于 多数 载流子的运动,阻碍 少数 载流子的运营。5、PN结反偏时,内电场与外电场的方向 相同 ,空间电荷区变 宽 ,有助于 少数 载流子的漂移运动,阻碍 多数 载流子的扩散运动,此时PN结呈现的电阻 大 ,PN结处在 截止 状态。6、温度增长PN结呈现的电阻将会变 小 。7、P型半导体中的多数载流子是

9、 空穴 ,N型半导体中的多数载流子是 电子 。以上为第一章习题8、从基极输入,从集电极输出的是共 射 极电路,从基极输入,从发射极输出的是共 集电 极电路。9、从栅极输入,从漏输出的是共 源 极电路;从栅极输入,从源极输出的是共 漏极电路。10、共 集电极 放大电路的电压放大倍数不也许大于1,共 基极 放大电路的电流放大倍数不也许大于111、某多级放大器中各级电压增益为:第一级25dB、第二级30dB、第三级15dB、第四级60dB,放大器的总增益为 100 ,总的放大倍数为 10 。12、当电压放大倍数下降为最大电压放大倍数Avo的 0.707 时,所相应的两个频率分别称为 上限频率 和 下

10、限频率 ,它们之间的频率范围,称为放大电路的 通频带 ,它是放大电路频率特性的一个重要质量指标。13、多级电压放大器级间耦合方式有 直接 耦合、 变压器 耦合和 阻容 耦合三种。三、 判断题1、漂移运动是少数载流子运动而形成的。( )2、PN结正向电流的大小由温度决定的。( )3、PN结内的扩散电流是载流子的电场力作用下形成的。( )4、在N型半导体中假如掺入足够量的三价元素,可将其改型为P型半导体。( )5、由于N型半导体的多子是自由电子,所以它带负电。( )6、PN结在无光照、无外加电压时,结电流为零。( )7、处在放大状态的晶体管,集电极电流是多子漂移运动形成的。( )8、结型场效应管外

11、加的栅-源电压应使栅-源间的耗尽层承受反向电压,才干保证其RGS大的特点。( )9、若耗尽型N沟道MOS管的UGS大于零,则其输入电阻会明显变小。( )以上为第一章习题10、只有电路既放大电流又放大电压,才称其有放大作用;( )11、可以说任何放大电路都有功率放大作用;( )12、放大电路中输出的电流和电压都是由有源元件提供的;( )13、电路中各电量的交流成份是交流信号源提供的;( )14、放大电路必须加上合适的直流电源才干正常工作;( )15、由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;( )16、只要是共射放大电路,输出电压的底部失真都是饱和失真。(

12、 )17、某两级放大器中各级电压增益为:第一级2dB、第二级3dB,放大器的总增益为6 dB。( )四、 分析题1、已知稳压管的稳定电压UZ6V,稳定电流的最小值IZmin5mA,最大功耗PZM150mW。试求左图所示电路中电阻R的取值范围。 解:稳压管的最大稳定电流 IZMPZM/UZ25mA电阻R的电流为IZMIZmin,所以其取值范围为 2、下图示电路中,已知输入R1=1k,RL=3k,UI=12V,UZ=6V,IZ=5mA,PZM=90mW,问输出电压UO能否等于6V?解:稳压管正常稳压时,工作电流IDZ应满足IZIDZIZM,而即 5mAIDZ15mA设电路中DZ能正常稳压,则UO=

13、UZ=6V。可求得:显然,IDZ不在稳压工作电流范围内。以上为第一章习题3、测得工作在放大电路中三极管1、2、3脚的电位分别是3.5V,2.8V,7.8V。试判断它是NPN型还是PNP型,是硅管还是锗管,并在图上分别标出e、b、c。4、管子对地电位如图所示。判断管子的工作状态和材料。-3V(C)-2V0V(E)+4V4V+4V+5.5V+6V+5.3V(D)(A)+0.1V6V-0.2V+0.3V-2V+1V(B)解: (A)NPN型管。UBE=0.1-(-0.2)=0.3V,JE正偏, UBC0.1-6-5.9V,JC反偏。 故该管工作在放大状态,为锗管。(B)PNP型管。UEB=1-0.3

14、=0.7V,JE正偏, UCB-2-0.3-2.3V,JC反偏。 故该管工作在放大状态,为硅管。 (C)NPN型管。UBE= -3-(-2)=-1V,JE反偏, UBC-3-0-3V,JC反偏。 故该管工作在截止状态。(D)PNP型管。UEB=6-5.3=0.7V,JE正偏, UCB5.5-5.30.2V,JC正偏。 故该管工作在饱和状态,为硅管。 (E)NPN型管。UBE= 4-4=0V, UBC4-40V。 则该管也许被击穿损坏,也也许电路接线问题。5、判断以下两工作电路处在何种状态图(a)没有放大作用。VBB对信号有短接作用;UBE过大,JE也许烧毁。在VBB中串接电阻RB。图(b)没有

15、放大作用。放大元件T没有合适的偏置状态。RB接点移至到C1后。五、 计算题(都为第二章习题)1、在右图所示电路中,已知RB1=5k, RB1=20k, RE=2.3k, RC=RL=10k, VCC=15V, =80, rbb100,UBEQ=0.7V。试求解:(1)估算静态工作点Q;(2)估算电压放大倍数Au、输入电阻Ri和输出电阻Ro。(3)若将晶体管换成为100的管子,Q点将如何变化?(4)若CE开路,则Au与Ri将如何变化。解(1)求解Q点。由于RB1(1+) RE,所以(2)求解Au、Ri和Ro。画出微变等效电路(3)当由80变为100时,ICQ与UCEQ基本不变,而(4)CE开路,

16、那么电路的微变等效电路如图P79T2.3.4所示。2、如右图所示电路中,已知VCC=15V,RB=750k, RC=RL=5.1k,=80, rbb100。试求解:(1)静态工作点Q;(2)RL接入和断开两种情况下的Au。(3)输入电阻Ri和输出电阻Ro。(4)若信号源有内阻,且RS=1.42k,则负载时的Aus?解:(1)运用估算法求Q(2)求AuIEQICQ=1.6mA先求RL断开时RL接入时(3)求解Ri和Ro。(4)求负载时的Aus3、如下图所示电路中,已知RB=250k, RE=5k, VCC=15V, =80,rbe=2k ,UBEQ = 0.7V。试求解:(1)RB+VCCC1C

17、2TRERLuiuo估算静态工作点Q;(2)求RL= 5k时的电压放大倍数Au和输入电阻Ri。解:(1)先求静态工作点Q(1)(2)当RL=5k时,模拟电子技术复习题综合(第3、4章)一 填空题3-1差分放大电路,若两个输入信号uI1 = uI2,则输出电压,uO = 0 ;若u I1 = 100 mV,u I 2 = 80 mV则差模输入电压uId= =20mV;共模输入电压uIc =90 mV。3-2乙类功率放大电路中,功放晶体管静态电流ICQ = 0 、静态时的电源功耗PDC = 0 。这类功放的能量转换效率在抱负情况下,可达成 78.5% ,但这种功放有 交越 失真。3-3差动放大器输

18、入信号为零时,输出电压偏离其起始值的现象称为 失调电压 。3-4抱负情况下,集成运放的各项技术指标为: AV= ,Ri= ,RO= 0 ,BW从 0 到 ,KCMR= ,VV= 0 ,II= 0 。3-5在差分放大电路中,大小相等、极性或相位一致的两个输入信号称为 共模 信号;大小相等,极性或相位相反的两个输入信号称为 差模 信号。3-6集成运放的输入级都采用差动放大电路,输出级通常采用甲乙类互补电路。3-7. 在甲类,乙类和甲乙类三种功率放大电路中,效率最低的是 甲类 ,失真最小的是 甲乙类 。4-1串联负反馈可以使放大器的输入电阻 增大 ,并联负反馈可以使放大器的输入电阻 减小 ,电压负反

19、馈可以使放大器的输出 电压 稳定,电流负反馈可以使放大器的输出 电流 稳定。4-2射极输出器的特性归纳为:电压放大倍数 约等于1 ,电压跟随性好,输入阻抗 大 ,输出阻抗 小 ,并且具有一定的 电流 放大能力和功率放大能力,射极输出器的反馈类型是 电压串联负反馈 。4-3. 直流负反馈的作用是稳定静态工作点。二 判断题3-1. 一个完全对称的差分式放大器,其共模放大倍数为零。( )3-2. 一个抱负的差分放大电路,只能放大差模信号,不能放大共模信号。( )3-3. 差动放大电路的AVD越大越好,而AVC则越小越好。( )3-4.零点漂移就是静态工作点的漂移。( )3-5.产生零点漂移的因素重要

20、是晶体管参数受温度的影响。( )3-6.不管差分放大电路的参数是否抱负对称,RE均有共模负反馈作用。( )3-7差分放大电路采用恒流源代替RE是为了增大差模放大倍数。( )3-8放大电路采用复合管是为了减小输入电阻和放大倍数。( )3-9.镜像电流源电路中两只晶体管的特性应完全相同。( )3-10.在差分放大电路中采用恒流源作集电极负载电阻可以增大差模放大倍数。( ) 同时也可以增大共模克制比。( )4-1射极输出器是电压串联负反馈放大器,它具有稳定输出电压的作用。( )三 选择题3-1、直接耦合放大电路输入级采用差分放大电路是为了 C 。A.稳定增益 B.提高输入电阻 C.克制温漂 D.扩展

21、频带3-2、差模信号是差分放大电路两个输入端信号的 B 。A.和 B.差 C.比值 D.平均值3-3、对于长尾式差分放大电路,在差模交流通路中,射极电阻RE可视为 B 。A.开路 B.短路 C.2RE D.RE3-4、在长尾式差分放大电路中,RE的重要作用是 B 。A.提高差模增益 B.提高共模克制比C.增大差分放大电路的输入电阻 D.减小差分放大电路的输出电阻3-5、将单端输入-双端输出的差分放大电路改接成双端输入-双端输出时,其差模放大倍数将 A ;改接成单端输入-单端输出时,其差模放大倍数将 C 。A.不变 B.增大一倍 C.减小一半 D.不拟定3-6、将单端输入-双端输出的差分放大电路

22、改接成双端输入-双端输出时,其输入电阻将 A ;输出电阻将 A ;若改接成单端输入单端输出时,其输入电阻将 A ,输出电阻将 C 。A.不变 B.增大一倍 C.减小一半 D.不拟定3-7、差分放大电路克制零点温漂的能力是双端输出时比单端输出时 A 。A.强 B.弱 C.相同 D.无法比较3-8、由于恒流源的电流恒定,因此等效的交流电阻 A ,而等效的直流电阻 C 。A.很大 B.很小 C.不太大 D.等于零3-9、与甲类功率放大方式相比,乙类互补对称功放的重要优点是( C )。A不用输出变压器 B不用输出端大电容 C效率高 D无交越失真3-9、与乙类功率放大电路比较,甲乙类功率放大电路的重要优

23、点是 D 。A.放大倍数大 B.效率高 C.输入电阻大 D.交越失真小3-10、抱负状态下,甲类功率放大电路的效率最大可达 A ,乙类功率放大电路的效率最大可达 C 。A.50% B.87.5% C.78.5% D.100%3-11、所谓电路的最大不失真输出功率是指输入正弦波信号幅值足够大,使输出信号基本不失真且幅值最大时, D 。A.晶体管上得到的最大功率 B.电源提供的最大功率C.负载上获得的最大直流功率 D.负载上获得的最大交流功率 3-12、当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图4-1所示。说明电路中出现了 A ;A.饱和失真 B.截止失真 C

24、.频率失真 D.交越失真图42图41为了改善输出电压波形,应 D 。A.进行相位补偿 B.适当减小功率放大管的直流偏置电压|UBE|C. 适当增大功率放大管的直流偏置电压|UBE| D.适当减小输入信号3-13、当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图4-2所示。说明电路中出现了 D ;为了改善输出电压波形,应 C 。3-14、图4-3所示电路为 D 。A.OTL乙类 B.OTL甲乙类 C.OCL乙类 D.OCL甲乙类静态时,A点的电位为 A 。图43A.0V B.5V C.10V D.20V若管子的饱和压降不计,电路的最大不失真输出功率Pom B 。若

25、管子的饱和压降UCES=2V,则Pom A 。A.4W B.6.25W C. 8W D. 12.5W3-15、集成运放的Aod越大,表达 D ;KCMR越大,表达 B 。 A.最大共模输入电压越大 B.克制温漂的能力越强 C.最大差模输入电压越大 D.对差模信号的放大能力越强3-16、关于抱负运算放大器的错误叙述是( A )。A输入阻抗为零,输出阻抗也为零B输入信号为零时,输出处在零电位C频带宽度从零到无穷大D开环电压放大倍数无穷大3-17、差动放大电路接入长尾电阻后,Ad将C,KCMR将A。A. 增大,B. 减小,C基本不变。 3-18、通用型集成运放的输入级多采用B,中间级多采用A,输出级

26、多采用CA共射放大电路 B.差分放大电路 C.OCL电路 D.OTL电路3-19、集成运放的互补输出级采用CA共射接法 B.共基接法 C.共集接法 D.差分电路其因素是C。A频带宽 B.放大电压的能力强 C.带负载能力强 D.输入电阻大4-1、电流并联负反馈对放大器的影响,对的的是(D )A能稳定静态工作点,增长电压放大倍数的稳定性,减小输入电阻B使放大器不稳定,也许产生自激振荡C能稳定静态工作点,提高输入电阻,稳定放大器的输出电压D能稳定放大器的输出电流,减小输入电阻,但放大器带动负载能力减小4-2、为了稳定静态工作点,应引入 A ;为稳定增益,应引入 B 。A.直流负反馈 B.交流负反馈

27、C.直流正反馈 D.交流正反馈4-3、某负反馈放大电路,输出端接地时,电路中的反馈量仍存在,则表白该反馈是 B 。A.电压 B.电流 C.串联 D.并联4-4、某负反馈放大电路,输出端接地时,电路中的反馈量变为零,则表白该反馈是 A 。A.电压 B.电流 C.串联 D.并联4-5、假如希望减小放大电路向信号源索取的电流,则宜采用 C 负反馈。A.电压 B.电流 C.串联 D.并联4-6、假如希望负载变化时输出电流稳定,则应引入 B 负反馈。A.电压 B.电流 C.串联 D.并联4-7、假如希望负载变化时输出电压稳定,则应引入 A 负反馈。A.电压 B.电流 C.串联 D.并联4-8、射级跟随器

28、是 A 。A.电压串联 B.电压并联 C.电流串联 D.电流并联4-9、要使放大器向信号源索取电流小,同时带负载能力强,应引入 A 。A.电压串联 B.电压并联 C.电流串联 D.电流并联4-10、 B 深度负反馈的闭环增益为。A.电压并联 B.电压串联 C.电流并联 D.电流串联4-11、分析图4-4所示电路。(1)该电路级间存在 D 负反馈。A.电压串联 B.电压并联 C.电流串联 D.电流并联(2)当RL变化时,该电路具有稳定 的作用。A.IRC2 B.IE2 C.IL D.Uo (3)要增长电路的反馈深度,应当 A 。A.减小RF B.减小RE2 C.增大RF D.减小RE2图4-44

29、-12、自激振荡输出波形的变化规律取决于 C 。A.外界的干扰源 B.元器件的噪声 C.电路自身的参数 D.输入信号4-13、负反馈放大电路的自激振荡产生在 D 。A.仅中频段 B.仅高频段 C.仅低频段 D.高频段或低频段4-14、负反馈放大电路产生自激振荡的条件除了满足相位平衡条件A+B(2n+1),还需满足的幅值条件是 A 。A.=1 B. 1 C.1 D.=0模拟电子技术复习题综合(第5章)一、填空题1.集成运算放大器工作在线性区时,两输入端的电位可以近似为U+ = U-。2.抱负运算放大器的“虚短”和“虚断”的概念,就是流进运放的电流为 0 ,两个输入端的电压为 相等 ,为保证运放工

30、作在线性状态,必须引入 负 反馈。3.为了工作在线性工作区,应使集成运放电路处在 负反馈 状态;为了工作在非线性区,应使集成运放电路处在 正反馈或无反馈 状态。4.输入电阻很大的运算电路是 同相 比例运算放大器,电路中引入的是 电压串联 负反馈。5.电压比较器中的集成运放通常工作在 非线性 区,电路工作在 开环 状态或引入 正 反馈。6.在模拟运算电路时,集成运算放大器工作在线性区,而在比较器电路中,集成运算放大器工作在非线性区。7.过零比较器可将正弦波变为 方 波,积分器可将方波变为 三角 波。二、选择题1.集成运放电路实质上是一个 A 。A.直接耦合的多级放大电路 B.阻容耦合的多级放大电

31、路B.变压器耦合的多级放大电路 C.单级放大电路2.为了工作在线性工作区,应使集成运放电路处在 B 状态;为了工作在非线性区,应使集成运放电路处在 C 状态。A.正反馈 B.负反馈 C.正反馈或无反馈 D.负反馈或无反馈3.关于抱负集成运放的输入电阻和输出电阻论述对的的是 A 。A.输入电阻为,输出电阻为0 B.输入电阻为0,输出电阻为C.输入电阻和输出电阻均为 D.输入电阻和输出电阻均为04.关于比例运算电路的说法,不对的的是 D 。A.同相比例运算电路存在共模信号B.反相比例运算电路不存在共模信号,即共模信号为零C.同相和反相比例运算电路都可用叠加定理求输出D.同相和反相比例运算电路都存在

32、虚地5.在右图所示电路中,设uI0,若RF开焊,电路的输出电压uO= B 。A.+UOM B.UOM C. D.06.在右图所示电路中,若RRF,电路的输出电压uO= D 。A.+UOM B.UOM C.uI D.uI7.右图所示电路的反馈类型和极性是 B 。A.电压串联负反馈 B.电压串联正反馈 C.电压并联负反馈 D.电压并联正反馈8.右图所示电路的电压放大倍数为 A 。A. B. C. D.9.为了得到电压放大倍数为100的放大电路,应选用 B 。A.反相比例运算电路 B.同相比例运算电路C.积分运算电路 D.微分运算电路10.为了得到电压放大倍数为50的放大电路,应选用 A 。A.反相

33、比例运算电路 B.同相比例运算电路C.积分运算电路 D.微分运算电路11.实现积分运算的电路是 A 。12.如图所示电路,当输入方波信号时,电路的输出波形为 C 。A.正弦波 B.矩形波 C.三角波 D.尖脉冲13.为了从信号中提取高频部分,应选用 C 。A.低通滤波器 B.带通滤波器 C.高通滤波器 D.带阻滤波器14.为防止50Hz电网电压干扰混入信号之中,应选用 D 。A.低通滤波器 B.带通滤波器 C.高通滤波器 D.带阻滤波器15.为获取信号中的直流成分,应选用 A 。A.低通滤波器 B.带通滤波器 C.高通滤波器 D.带阻滤波器16.为提取出10Hz的信号,应选用 B 。A.低通滤

34、波器 B.带通滤波器 C.高通滤波器 D.带阻滤波器17.收音机用于选台的滤波器应为 C 。A.低通滤波器 B.高通滤波器 C.带通滤波器 D.带阻滤波器18.为了将方波电压变换为三角波电压,应选用 C 。A.过零比较器 B.滞回比较器 C.积分运算电路 D.微分运算电路19.下列关于比较器的说法,不对的的是 C 。A.比较器完毕两个电压大小的比较,将模拟量转换为数字量B.构成比较器的集成运放工作在非线性区C.比较器电路一定外加了正反馈D.比较器的输出电压只有两种也许,即正的最大值或负的最大值20.下列关于滞回比较器的说法,不对的的是 B 。A.滞回比较器有两个门限电压B.构成滞回比较器的集成

35、运放工作在线性区C.滞回比较器电路一定外加了正反馈D.滞回比较器的输出电压只有两种也许,即正的最大值或负的最大值21.积分电路可将方波变换为( B )。A. 尖顶脉冲 B. 三角波 C. 正弦波 D. 都不是三、判断题:1.在运算电路中,同相输入端和反相输入端均为“虚地”。( )2.运算电路中一般均引入负反馈。( )3.电压比较器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等的输入电压。( )4.电压比较器电路中集成运放的净输入电流为零。( )5.集成运放在开环情况下一定工作在非线性区( )。6.当集成运放工作在非线性区时,输出电压不是高电平,就是低电平。( )7.一般情况下,在电压

36、比较器中,集成运放不是工作在开环状态,就是仅仅引入了正反馈。( )四、计算题1.求出电路的运算关系式。集成运算电路如图所示,试写出输出电压和输入电压和的关系表达式。(1)(2)(3)(4)2.试求下图所示各电路输出电压与输入电压的运算关系式。解:在图示各电路中,集成运放的同相输入端和反相输入端所接总电阻均相等。各电路的运算关系式分析如下:(a)(b)(c)(d) 模拟电子技术复习题综合(第6、7章)一.填空题7-1、稳压电源一般由 整流 、 滤波 和稳压三部分电路组成。7-2、在负载电流比较小时且其变化也比较小的时候,应采用 电容 滤波电路,而负载电流比较大时应采用 电感 滤波电路。7-3、若

37、电源变压器副边电压为U2,则采用 半 波 整流电路,其输出电压平均值为UO(AV)0.45U2;采用全波整流电路,其输出电压平均值为UO(AV) 0.9 U2。7-4、若电源变压器副边电压为U2,则桥式整流后的输出电压平均值为UO(AV) 0.9U2 ,桥式整流电容滤波后满足RLC(35)T/2的输出电压平均值为UO(AV) 1.2U2 。图7-17-5、电路如图7-1所示。 已知:UO(AV)=20V, RL=100。且满足RLC(35)T/2。则变压器副边电压U2= 17V ;若电容C脱焊,负载电阻RL上的平均电流IL(AV)= 150mA 。图7-3图7-27-6、电路如图7-2所示。已

38、知UI=1214V,稳压管UZ=5V, IZ=5mA, PZM=200mW, RL=250。限流电阻R的取值范围为 150280 ;若R=220时,当负载电阻开路,则稳压管 也许因管耗过大而损坏 。7-7、如图7-3所示串联型稳压电路中,已知UI=25V,稳压管UZ=5V, R1= R3= 200。R2=400。T2和T3管特性完全相同,T2基极电流可忽略不计,则R2的滑动端在中点时,T2管的基极电位UB2为 5V ,输出电压UO的调节范围为: 6.7V20V 。图7-47-8、电路如图7-4所示。已知R1= R2=R3=200, 则输出电压UO的最小值为 9V ,输出电压的最大值为 18V 。二.判断题6-1、只要满足相位平衡条件,电路就会产生正弦波振荡。()6-2、在振荡频率特别高时,应考虑正弦波振荡电路中的放大电路采用共基接法。()6-3、正弦波振荡电路的频率应决定于选聘网络,而不应决定于晶体管的极间电容、分布电容等。()6-4、桥式(文氏桥)
