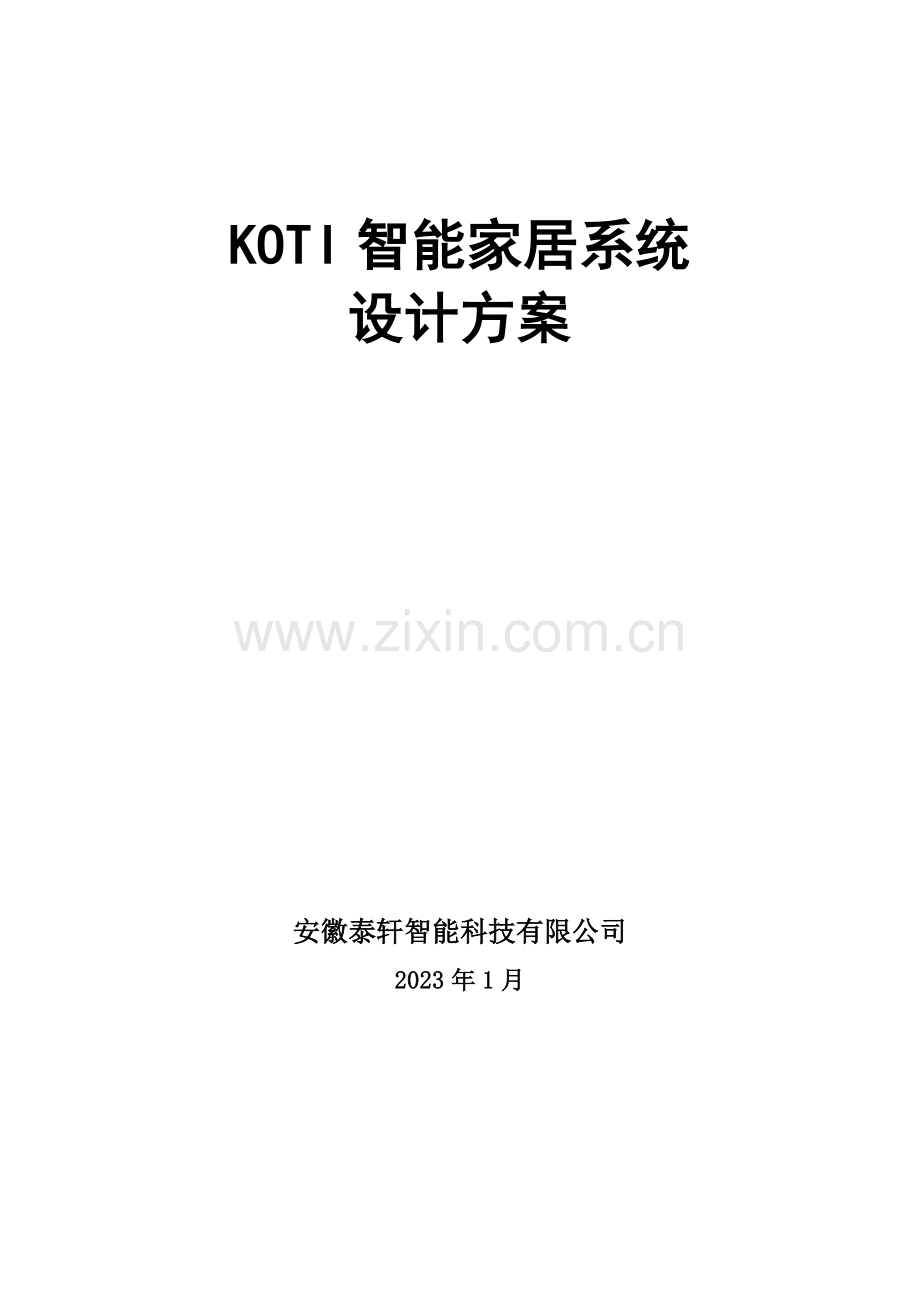

KOTI智能家居系统
设计方案

安徽泰轩智能科技有限公司
2023年1月

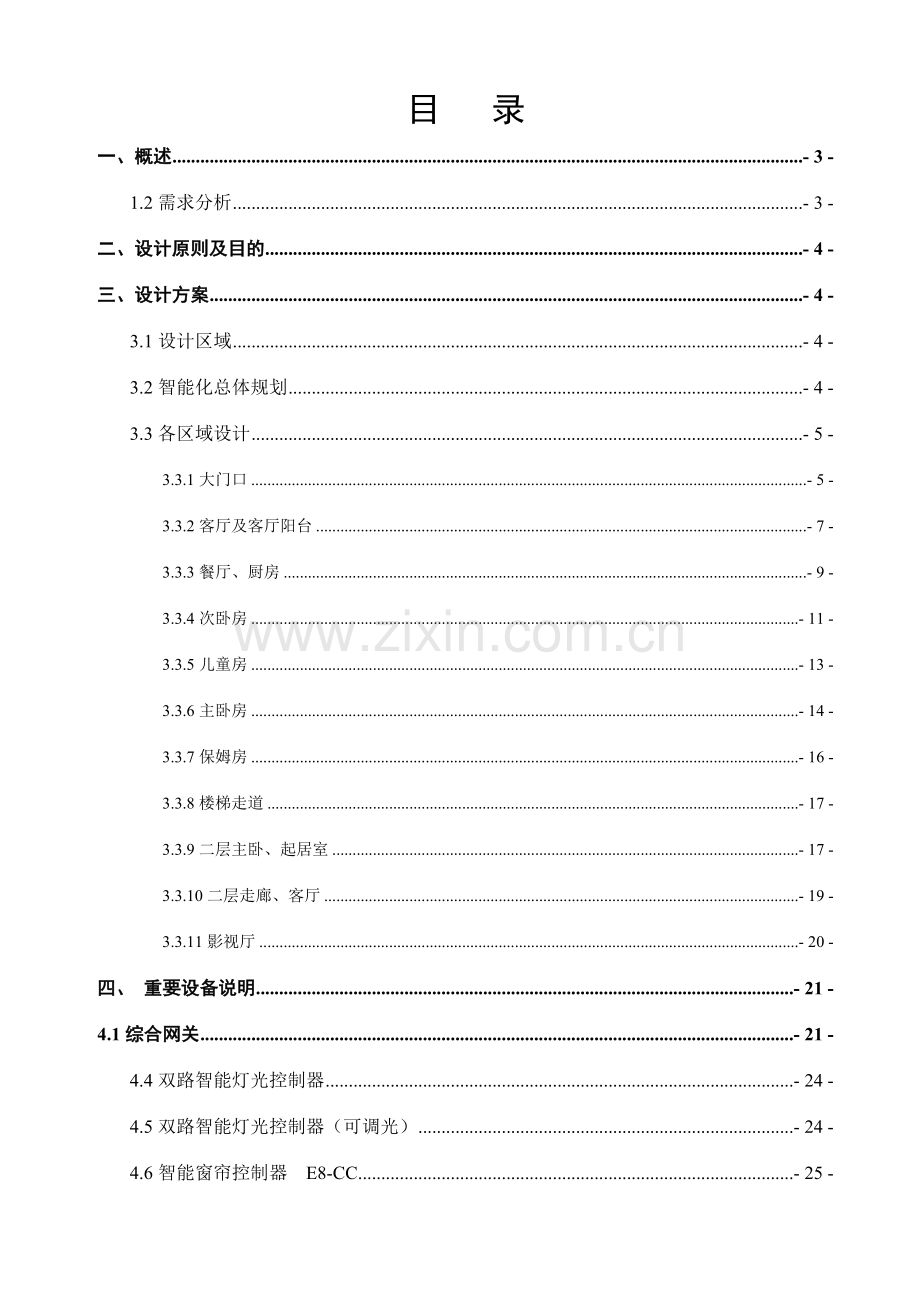

目 录
一、概述 - 3 -
1.2需求分析 - 3 -
二、设计原则及目的 - 4 -
三、设计方案 - 4 -
3.1设计区域 - 4 -
3.2智能化总体规划 - 4 -
3.3各区域设计 - 5 -
3.3.1大门口 - 5 -
3.3.2客厅及客厅阳台 - 7 -
3.3.3餐厅、厨房 - 9 -
3.3.4次卧房 - 11 -
3.3.5儿童房 - 13 -
3.3.6主卧房 - 14 -
3.3.7保姆房 - 16 -
3.3.8楼梯走道 - 17 -
3.3.9二层主卧、起居室 - 17 -
3.3.10二层走廊、客厅 - 19 -
3.3.11影视厅 - 20 -
四、 重要设备说明 - 21 -
4.1综合网关 - 21 -
4.4双路智能灯光控制器 - 24 -
4.5双路智能灯光控制器（可调光） - 24 -
4.6智能窗帘控制器 E8-CC - 25 -
4.7智能红外发射器 E8-IE-HW - 25 -
4.8射频网关 E8-RG-HW - 25 -
4.9射频中继器 E8-RP-HW - 26 -
4.10 数字安防主机 SS202U - 26 -
五、设备安装规定 - 28 -

一、概述
1.1智能家居的定义
智能家居，也叫智能住宅，英文叫Smart Home；
智能家居是以住宅为平台，运用无线或综合布线技术、网络通信技术、 安全防范技术、自动控制技术、音视频技术等将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提高家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。

1.2需求分析
假如说建筑是凝固的音乐，那么完美的家居智能化系统则是这首乐曲上绝妙的音符。在科技发达、物质富庶的今天，家居智能化系统已不单纯是实现室内基本安防、照明、采暖的工具，并且是建筑装饰的一种实用艺术品，是自动化技术与建筑艺术的统一体。完善的家居智能化系统集装饰、照明、安防、智能控制及节能于一身，尽力达成完美与和谐的统一，充足运用科学与艺术的搭配，光与影的组合、声与光的融合以及安防与家电的自动控制来发明各种舒适、优雅的环境，以加强室内空间效果的气氛。
我们在选择一个系统的同时，要切实考虑的重要是：系统的稳定性、系统的安全性、功能的实用性、后期的维护和扩展、外观的高度艺术和操作的人性化。本设计本着以上原则，同时紧密结合了本案经典、高档的定位规定，选择了智能家居系统。
智能家居整体设计方案，开创性地将家居监控、娱乐影音、家居安防、家居控制等六大智能系统融为一体。为家注入活力，让家开始思考。将一切操作化繁为简，使您与家庭环境融为一体，同时也为您带来前所未有的奢华生活享受。
二、设计原则及目的
l 设计原则：可靠 实用 先进 经济
用户需要操作方便，功能实用，外观美观大方的智能家居系统。系统要有吸引来宾的外观和功能，能体现用户高人一等的生活品位。同时要化繁为简、高度人性、注重健康、娱乐生活、保护私密。
l 建设目的：安全 方便 舒适 时尚
安全：安全应当说是一个客观需要，很多案例摆在那，任何安防解决方案和产品，又都有其合用范围和功能上的局限性，勿以偏概全。社区安防是针对社区一般情况设立的安防措施，更多的是照顾社区安防的共性问题，为社区内各个别墅业主提供基本的安全环境，但毕竟难以照顾到每个业主的个性需求。也就是说，社区安防措施不能完全代替别墅业主自己的安防作为，否则，就会让罪犯有机可趁，因此家居安全对住户来说越来越重要，拥有一套功能强大、性能稳定的智能家居安防系统，自然让你的生活更加放心。配置视频监控系统，让你随时随地掌控家中的情况。
方便：多种控制模式，人性化的控制界面，无论是老人还是小孩都能随意控制。你只要手拿一台PDA，就可以在家中任何地方控制家中的设备和监视家中的状况。
舒适：多种情景模式，营造适合你的氛围，带给你舒适的家居生活。
时尚：换一种生活方式，领略不同样的心情，感受智能家居的科技时尚
三、设计方案
3.1设计区域
以下，我们将对本楼房进行设计，重要设计区域涉及以下部分。
一层涉及大门口、玄关、客厅、主卧、次卧、儿童房、餐厅、厨房、阳台、卫生间
二层卧室、书房、饮茶房、卫生间、影院、储藏室、阳台、二层室外公共过道。
3.2智能化总体规划
根据用户的需求，房屋所处位置、房间装修效果以及我司数年的设计经验，我们提供以下家居智能化规划。
KOTI智能家居系统

网络电话有线UPS配电
安防报警及监控系统
背景音乐智能控制系统
集中管理系统
遥控器智能控制系统
手机智能控制系统
家电智能控制系统
窗帘智能控制系统
灯光智能控制系统

操作系统
控制系统

3.3各区域设计
3.3.1大门口

u 设计内容
l 集中管理系统
Ø 配置GW200 主机1台（GW300上市可升级）
l 安防监控系统
Ø 配置摄像机2只（大厅外安装在正大门进门时安装枪机摄像机，一层、二层各一只）
Ø 进门内安装一只红外双鉴探测器。
Ø 二层进门口安装一只红外双鉴探测器。
l 灯光控制系统
Ø 每层进门口处配置1只人体感应灯光控制器（吸顶安装，自动控制灯光）、配置2个智能灯光控制器（4路，一层走廊主卧室外、一层儿童房室外）
Ø 每层进门口出配置1只E度空间情景面板。（配合GW300使用，需要留标准86底盒、零火线到位）
u 实现功能
1) 集中管理功能
用户可通过GW200（GW300）主机集中管理房间内部的所有受控设备，每个房间灯光、窗帘、电器,可管理整个房间的各个防区，具有离家布防，回家撤防，在家布防，历史报警查询以及各防区的运营状态。
2) 场景控制功能
用户可通过GW200主机设立各种个性化的场景，让用户只需一个键及可直达体验效果。如夜晚回家场景，启动夜晚回家场景、客厅的壁灯慢慢的启动，并调到舒适的状态、窗帘渐渐的拉开、空调启动、背景音乐启动……。在温度适宜、灯光温馨、听舒缓的背景音乐、看窗户外万家灯火，让紧张工作的用户处在放松的状态。
3) 灯光控制功能
灯光采用人体感应控制，避免了晚上回到家黑夜中摸索。
4) 安防监控功能
非法闯入时，安装在该区域的人体红外探测器将触发报警，同时系统将以短信或彩信的方式发送到用户手机，同时可以选择灯光联动打开。
5） 影院娱乐控制
学习并存储家电设备遥控器的红外码；
对家电设备的RS-232码进行存储；
通过红外延长线发射红外指令，控制家电设备；
通过RS-232串口发送控制指令，控制家电设备；
双向RF收发功能，可控制无线灯光开关、无线插座、无线窗帘控制器、智能空调控制器；
内置wifi通信功能，可通过无线网络与移动触摸屏（KOTI专业影院控制器）之间通过Wifi连接进行通信，接受并执行移动触摸屏（ KOTI专业影院控制器）发出的控制指令；
数据同步可以采用WIFI、LAN、串口方式进行配置；交互式的人机的界面，简便易用，时尚美观。

3.3.2客厅及客厅阳台

u 设计内容
l 安防监控系统
Ø 配置紧急求救按钮1个（客厅）
Ø 室外安装1个声光报警器（露天阳台）
l 灯光、窗帘控制系统
Ø 配置1个电动窗帘控制器（双路，客厅）、2个智能灯光控制器（双路可调光、客厅）、1个情景面板（客厅）
Ø 配置便携式遥控器1个（客厅）
l 空调控制系统
配备空调控制器1个（客厅）
l 家电控制系统
Ø 配置桌面影音控制器1个（客厅，正对电器设备）
l 网络、电话、有线布线
² 各预留信息点（2个网络、2个有线、1个电话靠沙发边）
u 实现功能
u
l 灯光、窗帘控制系统
² 对该区域的所有的灯光，窗帘进行遥控控制，并可以执行多个场景模式，如“回家”、“会客”、“离家”等，一键触发。
² 可通过手机远程对该区域的灯光进行控制，控制信号为双向信号，在手机上就能看到所有设备的工作状态。
² 可进行多级别的调光控制，用户可以随意搭配不同的氛围，如“星星点灯”等灯光窗帘场景。
l 家电控制系统
² 通过便携式GW200主机对该区域的家电进行管理和控制
² 该区域的家电可纳入场景进行批量的控制，如影院模式，可控制电视的开机、频道切换，播放机的启动。
l 空调控制系统
² 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
l 网络、电话、有线布线
² 保障信号使用。
u 效果展示
在家场景：以明亮兼顾节能的氛围，提供常态生活起居的照明。

会客场景：客厅吸顶灯启动，吊顶天花内的槽灯启动，壁灯启动85%亮度，筒灯启动85%亮度，背景音乐启动50%音量；宴会、庆生，当许多来宾同庆之时，富丽堂皇明亮喜庆的灯光氛围，让宾主尽欢，增添光彩。

3.3.3餐厅、厨房

u 设计内容
l 灯光控制系统
² 配置1个E度空间情景面板、2个智能灯光控制器（双路可调光）、
² 配置便携式遥控器1个（共用客厅遥控器）
l 空调控制系统
配备空调控制器1个（客厅）
l 安防监控系统
² 配置1个燃气探测器、1个烟感探测器（厨房）
u 实现功能
l 灯光控制系统
² 对该区域的所有的灯光进行遥控控制，并可以执行不同场景模式，如“就餐”、“烛光”、“Party”等，一键触发。
² 可通过手机远程对该区域的灯光进行控制，控制信号为双向信号，在手机上就能看到所有设备的工作状态。
² 可进行多级别的调光控制，用户可以随意搭配不同的氛围，如“烛光晚餐”、“生日派对”等灯光场景。
l 空调控制系统
² 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
l 安防监控系统
² 厨房为燃气和烟感监测的重要区域，系统自动监测该区域的安防参数，一旦浓度超标将自动报警，报警方式为用户选定的方式，如拨打预先设定的电话、短信提醒，将在第一时间告知用户。
u 设计效果
就餐模式：餐厅吊灯启动，餐厅筒灯启动100%亮度，客厅壁灯配合启动25%亮度，其他灯关闭，家人共聚一堂享受丰盛的晚餐，更需灯光陪衬，营造温馨的氛围！

烛光晚餐：关闭餐厅吊灯，餐厅筒灯启动15%亮度，客厅灯光全关；罗曼蒂克的氛围，享受浓郁浪漫、两人世界的爱意情怀！

3.3.4次卧房

u 设计内容
l 灯光、窗帘控制系统
Ø 配备1只双路窗帘控制器，1只智能灯光控制器（双路可调光，房间进门位置）、1个智能灯光控制器（双路，床头位置）
Ø 配置8键遥控器1个（房间用）
l 空调控制系统
配备空调控制器1个（客厅）
l 网络、电话、有线布线
² 各预留1个信息点（网络、有线靠写字，电话靠床头边）
u 实现功能
l 灯光、窗帘控制系统
Ø 控制对象，灯光、红外家电、便携式智能插座。
Ø 可设立多个场景：“居家”、“影院”、“起夜”、“早安”、“阅读”、 “全关”。如：起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“早安”场景，灯光渐亮，客厅电动窗帘自动打开。
Ø 安装在该区域的中控器可以控制全宅灯光、窗帘和其他设备。
l 家电控制系统
² 通过便携式GW200主机对该区域的家电进行管理和控制
² 该区域的家电可纳入场景进行批量的控制，如影院模式，可控制电视的开机、频道切换，播放机的启动。
l 空调控制系统
² 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
Ø
l 网络、电话、有线布线
Ø 保障在无线信号故障时代替使用。
u 设计效果
居家模式：启动吸顶灯，筒灯启动100%亮度，其他灯光关闭

阅读模式：关闭吸顶灯，筒灯启动25%亮度，启动床头台灯75%亮度，关闭背景音乐，睡前看本好书，一键把灯光调到最喜欢的模式

3.3.5儿童房

u 设计内容
l 灯光、窗帘控制系统
Ø 1个智能灯光控制器（三路，房间进门位置）、1个E度空间情景面板（床头位置）
Ø 配置中控器8键遥控器1个（房间使用）
l 空调控制系统
配备空调控制器1个（客厅）
l 网络、电话、有线布线
² 各预留1个信息点（网络、有线靠写字，电话靠床头边）
u 实现功能
l 灯光控制系统
Ø 控制对象，灯光、窗帘。
Ø 可设立2个场景：“起夜”、 “就寝”。如：起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“就寝”场景，灯光所有自动关闭。方便快捷的一键遥控控制。
l 网络、电话、有线布线
Ø 保障在无线信号故障时代替使用。
起夜模式：壁灯启动15%亮度，卫生间门口筒灯启动15%的亮度，人性化的设计，贴心的关怀。当家人夜起，避免刺眼的灯光，让夜起上厕所时更为舒适及安全

就寝模式：睡意来临时，单键控制→关灯设备，一步到位，免去许多程序的麻烦，让您更省心、安心的入眠。

3.3.6主卧房

u 设计内容
l 安防监控系统
Ø 配置紧急求救按钮1个(卫生间)
Ø 配置紧急求救按钮1个（床边）
Ø 安装烟感探测器1个（衣帽间）
l 灯光、窗帘控制系统
Ø 配置1个E度空间情景面板（床头）、配置1个智能灯光控制器（3路，衣帽间进门位置）、2个智能灯光控制器（双路可调光，进门口）、1个智能灯光控制器（单路可调光，床边）、配置1个智能窗帘控制器（2路，进门口）
l 空调控制系统
配备空调控制器1个（客厅）
l 家电控制系统
Ø 配置桌面影音控制器1个（主卧，正对电器设备）
l 综合控制系统
Ø 配置便携式遥控器1个（房间）
l 网络、电话、有线布线
² 主卧各预留1个信息点（网络、有线靠写字，电话靠床头边）
u 实现功能
l 灯光控制系统
Ø 控制对象，灯光。
Ø 可设立不同场景：“起夜”、 “休息”、“阅读”、“居家”等场景。如：起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“早安”场景，灯光渐亮，客厅电动窗帘自动打开。
l 安防监控系统
Ø 突发事件下，可以按下该区域的紧急按钮，系统将自动报警。
Ø 手机远程布防、撤防。用户可以通过网络自助平台对该区域进行布防、撤防。
Ø 通过PC机，远程手机查看该区域的情况，即使出差在外也可以将家中风景尽收眼底。
l 家电控制系统
² 通过便携式GW200主机对该区域的家电进行管理和控制
² 该区域的家电可纳入场景进行批量的控制，如影院模式，可控制电视的开机、频道切换，播放机的启动。
l 空调控制系统
² 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
l 网络、电话、有线布线
Ø 保障在无线信号故障时代替使用。
起夜模式：壁灯启动15%亮度，卫生间门口筒灯启动15%的亮度，人性化的设计，贴心的关怀。当家人夜起，避免刺眼的灯光，让夜起上厕所时更为舒适及安全

3.3.7保姆房
u 设计内容
l 灯光、窗帘控制系统
Ø 1个智能灯光控制器（三路，房间进门位置）、1个E度空间情景面板（床头位置）
Ø 配置中控器8键遥控器1个（房间使用）
l 空调控制系统
配备空调控制器1个（客厅）
l 网络、电话、有线布线
² 各预留1个信息点（网络、有线靠写字，电话靠床头边）
u 实现功能
l 灯光控制系统
Ø 控制对象，灯光、窗帘。
Ø 可设立2个场景：“起夜”、 “就寝”。如：起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“就寝”场景，灯光所有自动关闭。方便快捷的一键遥控控制。
l 网络、电话、有线布线
Ø 保障在无线信号故障时代替使用。
3.3.8楼梯走道
u 设计内容
l 灯光控制系统
配置2个智能灯光控制器（上下楼梯口各1个）
l 感应照明
Ø 配置1个人体感应灯光控制器2个。（一到二楼楼道）
u 实现功能
l 感应照明
Ø 白天不开灯,在夜晚或光线暗到夜晚的情况下,在上下楼时楼道灯会自动打开,走后自动关闭。
3.3.9二层主卧、起居室
u 设计内容
l 安防监控系统
Ø 配置紧急求救按钮1个(卫生间)
Ø 配置紧急求救按钮1个（床边）
Ø 安装烟感探测器1个（衣帽间）
l 灯光、窗帘控制系统
Ø 配置2个E度空间情景面板（卧室床头、起居室进门口）、配置1个智能灯光控制器（1路可调光，卧室床头）、2个智能灯光控制器（双路可调光，卧室进门口）、1个智能灯光控制器（2路，起居室）、配置2个智能窗帘控制器（2路，进门口）
l 空调控制系统
配备空调控制器2个（主卧、起居室）
l 家电控制系统
Ø 配置桌面影音控制器1个（主卧，正对电器设备）
l 综合控制系统
Ø 配置便携式遥控器2个（卧室、起居室 ）
l 网络、电话、有线布线
² 主卧各预留1个信息点（网络、有线靠写字，电话靠床头边）
u 实现功能
l 灯光控制系统
Ø 控制对象，灯光。
Ø 可设立不同场景：“起夜”、 “休息”、“阅读”、“居家”等场景。如：起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“早安”场景，灯光渐亮，客厅电动窗帘自动打开。
l 安防监控系统
Ø 突发事件下，可以按下该区域的紧急按钮，系统将自动报警。
Ø 手机远程布防、撤防。用户可以通过网络自助平台对该区域进行布防、撤防。
Ø 通过PC机，远程手机查看该区域的情况，即使出差在外也可以将家中风景尽收眼底。
l 家电控制系统
² 通过便携式GW200主机对该区域的家电进行管理和控制
² 该区域的家电可纳入场景进行批量的控制，如影院模式，可控制电视的开机、频道切换，播放机的启动。
l 空调控制系统
² 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
l 网络、电话、有线布线
Ø 保障在无线信号故障时代替使用。

夜模式：壁灯启动15%亮度，卫生间门口筒灯启动15%的亮度，人性化的设计，贴心的关怀。当家人夜起，避免刺眼的灯光，让夜起上厕所时更为舒适及安全

就寝模式：睡意来临时，单键控制→关灯设备，一步到位，免去许多程序的麻烦，让您更省心、安心的入眠。

3.3.10二层走廊、客厅
u 设计内容
l 灯光、窗帘控制系统
Ø 配置2个E度空间情景面板（客厅楼梯口处、二层进门口）、配置1个智能灯光控制器（2路可调光、客厅）、配置1个智能灯光控制器（3路、主卧和影院室外）、配置1个智能窗帘控制器（双路、休息阳台）
Ø
l 空调控制系统
配备空调控制器1个（客厅）
u 实现功能
l 灯光控制系统
Ø 场景控制对象灯光、窗帘。
l 空调控制系统
Ø 可通过便携式GW200主机对该区域的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
3.3.11影视厅
u 设计内容
l 灯光、窗帘控制系统
Ø 配置2个智能灯光控制器（双路可调光，进门口）、1个智能灯光控制器（双路，健身房门口）、1个E度空间情景面板（电动座椅后方）、配置1个智能窗帘控制器（2路，进门口）
l 影院设备控制
l 配置一台主机SC-1000（机柜内安装）、配置2个智能插排（机柜内）、配置2个便携式智能插座
l 空调控制系统
配备空调控制器1个
u 实现功能
l 灯光、窗帘控制系统
Ø 控制对象灯光、窗帘。可设立不同场景：“准备”、 “电影”、“音乐”、“暂停”、“健身”等场景。如：按下“准备”场景：灯光、空调打开，影院设备同时打开，窗帘自动关闭。按下“电影”场景：灯光渐灭，自动播放影片。按下“暂停”场景：影片暂停播放，灯光打开。
l 空调控制系统
Ø 可通过SC1000主机对影院的空调进行开、关机，同时开关状态在便携式移动设备显示，可设定温度和模式。
l 影音设备控制系统
l 可通过SC1000主机对投影、功放、播放器设备进行串口RS485或红外控制，省去再找各遥控器的麻烦，部分设备可以通过控制通断电进行控制，如：点歌机、麦克风等。
四、 重要设备说明
4.1综合网关
（重要指在智能家居系统中，承担数据存储、系统管理、信号转换等工作的核心设备，它们是保障整个智能家居系统正常工作的关键产品。）

智能家居网关（ＧＷ２００）
机架式安装，合用于别墅的综合智能家居控制系统解决方案。

智能家居控制功能:
◇可扩展最多10个外置射频网关，完毕射频信号覆盖，实现本地控制功能；
◇可接入远程控制平台，实现智能家居远程控制；
安防功能：
防区数：◇有线防区8个；◇具有内置有线探头接口16个；◇多种方式布/撤防功能（安防遥控器、移动中控器、手机、平台、电话语音）；
报警方式：
◇本机声音报警；◇电话语音报警；◇短信报警；◇彩信报警；◇外接警号；◇移动中控器报警；◇灯光联动；
视频监控功能：
◇远程PC监控；◇远程手机监控；◇本地中控器监控；◇云台控制接口；◇支持共8路模拟摄像头和数字摄像头接入；
安防信息查询功能：
◇可在多种终端上进行布防状态查询及告警信息查询；
网络支持：
◇RJ45接口（10/100M）；◇通讯协议（TCP/IP,RTSP,RTP,UDP）；
其他功能：
◇程序自动升级；◇自动网络对时；◇系统配置软件注册通道；◇具有两个RS232接口,可控制背景音乐和中央空调；
4.2 组网设备
射频中继
射频网关
重要指在智能家居系统中承担信号发射、信号覆盖、通信距离扩展功能的产品。）

射频网关，重要用于完毕射频信号覆盖，通过与“智能家居网关”的配套使用，可在家中组建一个无线智能家居控制网络，使得各种智能化控制设备可以在此网络中“互联互通”实现丰富的家居智能化控制应用。

4.3专业影院控制系统
影音室智能化控制解决方案）

合用于（视听室或客厅）以及对众多影音设备有智能化集中控制需求的场合而研发设计。通过它，用户将不再由于面对一大堆的各类影音遥控器而头疼不以，您只要通过界面和谐而直观的移动触摸屏，一切操作将化繁为简。
• 功能特点
• 学习并存储家电设备遥控器的红外码；
• 对家电设备的RS-232码进行存储；
• 通过红外延长线发射红外指令，控制家电设备；
• 通过RS-232串口发送控制指令，控制家电设备；
• 双向RF收发功能，可控制无线灯光开关、无线插座、无线窗帘控制器、智能空调控制器；
• 内置wifi通信功能，可通过无线网络与移动触摸屏（KOTI专业影院控制器）之间通过Wifi连接进行通信，接受并执行移动触摸屏（ KOTI专业影院控制器）发出的控制指令；
• 数据同步可以采用WIFI、LAN、串口方式进行配置；交互式的人机的界面，简便易用，时尚美观
4.4双路智能灯光控制器
双路灯光控制器，可通过遥控或手动的方式进行开灯、关灯操作。
重要功能：
n 遥控功能：采用RF传输控制技术，用户在任何地方通过无线方式进行灯光控制，且不受方向限制；
n 双向信息传输：用户在任何地方都可以实时了解灯光的当前状态；
n 触控方式：采用触摸式开关技术，轻轻触摸面板按键即可进行开、关操作；
n 软启动功能：启动与关闭时灯光逐渐变化，有效保护眼睛，延长灯具使用寿命；
n 状态指示：控制器上的指示灯实时显示当前灯光开关状态；
n 背光指示：背光指示灯可使用户在黑暗中准拟定位控制器位置，使用更方便。
技术参数：
n 工作电源：AC 220V±10% 50Hz；
n 最大功耗：待机时≤1W；工作时≤3W;
n 工作环境：0~50℃，≤90%RH；
n 负载类型：荧光灯、射灯、白织灯等。
n 遥控距离：普通室内环境（带非金属阻隔物）≥20m；
n 无线频率：433MHZ。
n 外形尺寸：86mm(W)×86mm(H)×40mm(D)；
n 安装方式：86型底盒。
n 接线方式：零火线

4.5双路智能灯光控制器（可调光）
双路可调光灯光控制器，可通过遥控或手动的方式进行开灯、关灯、调光等操作。
重要功能：
n 遥控功能：采用RF传输控制技术，用户在任何地方通过无线方式进行灯光控制，且不受方向限制
n 双向信息传输：用户在任何地方都可以实时了解灯光的当前状态；
n 触控方式：采用触摸式开关技术，轻轻触摸面板按键即可进行开、关、调光操作；
n 多级调光：支持最多16级调光；
n 软启动功能：启动与关闭时灯光逐渐变化，有效保护眼睛，延长灯具使用寿命；
n 记忆功能：记忆灯光关闭时的调光级数，灯光启动时，自动调到上次关闭时的亮度；
n 状态指示：控制器上的指示灯实时显示当前灯光开关状态；
n 背光指示：背光指示灯可使用户在黑暗中准拟定位控制器位置，使用更方便
技术参数：
n 工作电源：AC 220V±10% 50Hz；
n 最大功耗：待机时≤1W；工作时≤3W;
n 工作环境：0~50℃，≤90%RH；
n 负载类型：荧光灯、射灯等。
n 遥控距离：普通室内环境（带非金属阻隔物）≥20m；
n 无线频率：433MHZ。
n 外形尺寸：86mm(W)×86mm(H)×40mm(D)；
n 安装方式：86型底盒。
n 接线方式：零火线

4.6智能窗帘控制器 E8-CC
可通过遥控或手动的方式对窗帘进行开、关、暂停操作。
重要功能：
n 遥控功能
n 双向信息传输
n LED状态指示灯，实时了解工作状态;
n 超薄型外观设计,触摸屏式按键，美观耐用；
n 使用通用标准86型底盒，安装方便；
技术参数：
n 工作电源：AC 220V   50Hz
n 工作温度：0~50℃
n 工作湿度：≤90%RH
n 遥控距离：空旷无阻隔≥40m
n 普通室内环境（带非金属阻隔物）≥20m

4.7智能红外发射器 E8-IE-HW
实现射频信号红外转发功能：接受无线信号控制命令，转换成相应的红外信号，对红外设备进行控制。
技术参数：
n 工作电源：AC 220V 50Hz;
n 工作温度：0℃~50℃;
n 工作湿度：≤90%RH;
n 红外发射距离：>8m；
n 安装方式：壁挂；
n 接线方式：零火线；

4.8射频网关 E8-RG-HW
实现有线控制信号与无线控制信号的双向转发功能。
技术参数
n 工作电源：AC 220V 50Hz;
n 工作温度：0℃~50℃;
n 工作湿度：≤90%RH;
n 无线传输距离：普通室内环境（带非金属阻隔物）>30m；
n 安装方式：86式底盒，壁挂安装；
n 接线方式：零火线；

4.9射频中继器 E8-RP-HW
具有射频信号转发功能，有效延长通信距离。
技术参数
n 工作电源：AC 220V 50Hz;
n 工作温度：0℃~50℃;
n 工作湿度：≤90%RH;
n 无线传输距离：普通室内环境（带非金属阻隔物）>30m；
n 安装方式：86式底盒，壁挂安装；
n 接线方式：零火线；
4.10 数字安防主机 SS202U
n ·支持8路有线防区，16路无线防区；
n ·短信彩信报警功能：防区触发时相应防区的摄像头会立即启动拍照，系统通过彩信方式将照片发送到用户手机，同时通过短信方式将告警信息发送到用户手机；
n ·自定义语音报警：用户可以自行录制报警语音片断，电话报警时系统将播放用户录制的语音信息；
n ·具有手机远程布撤防功能；
n ·远程视频监控：用户可使用手机、PC通过摄像头实时观看家中的情况；
n ·定期视频监控：通过定期视频设立，系统将按照设立时间段，定期向用户发送定期监控的图像彩信；
n ·可查询报警图片历史记录；
n ·停电或掉电时，有清楚的告警提醒；
n ·内置后备电源，在停电状态下，能保证系统继续工作；
n ·系统运营稳定，在软件故障状况下可以自恢复；
n 供电电压：DV12V±10%
n 静态电流：≤350mA
n 报警电流：≤600~1000 mA
n 无线接受频率：315MHz/433 MHz（可选）+ 0.5 MHz
n 无线接受灵敏度：5m V/ m
n WIFI最大输出功率：15dbm
n WIFI接受灵敏度：-72dbm
n 315MHz/433MHz通讯距离：室内环境>20m
n 可支持1G以上的TF卡本地保存图片与录象
n 1200mAh锂后备电池、断电维持时间1~4hour
n 报警触发：<20ms
n 拍照延时：<800ms
n 图象参数：根据网络情况可选择D1、CIF、QCIF、QVGA、QQVGA
n 图象码率：根据网络情况可设定
n ·315/433Mhz调幅通用标准
n ·中国电信数据采集业务-平台与终端接口规范
n ·RTP协议
n ·PPPOE协议
n ·彩信安防网关及IP摄像头通讯规范
n ·ISM频段无线射频通信协议规范
n ·TCP/IP，UDP，IMCP,SMTP,HTTP,FTP,DNS,DDNS DHCP、ARP
n 工作温度：0℃ ～+45℃
n 工作湿度；30%~90%
4.11安防／监控设备
重要指在智能家居系统中，承担用于保障居家安全的各种报警信号采集、视频监控的设备，重要涉及：各种探测器、摄像头等。）

门磁 窗磁 红外探测器

吸顶红外探测器 吸顶烟雾探测器 煤气泄漏探测器

紧急按钮 红外对射 吸顶半球

各类摄像机

五、设备安装规定
一、安装注意事项
安装时需由专业人员或电工人员安装。安装前必须保证总电源已被切断。
为了安全规范及正常使用，安装接线时请按标志所示去接L（火线）与N（零线）。
智能灯光、窗帘控制器所能承受的最大负载不能超过用户手册给出的额定值，以免超负载导致永久损坏。
所有电力线均使用BVV2.5。安装位置宜选择周边的环境比较开阔无屏蔽物的地点，尽量不要安装在墙角及干扰大的地方。
建议避免安装在洗手间、浴室等潮湿的环境里，以免因潮湿导致漏电短路及影响正常使用寿命。
电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
二、安装图例说明

图6.1-智能灯光控制器（单路）安装示意图

图6.2-智能灯光控制器（双路）安装示意图

图6.3-智能窗帘控制器安装示意图

图6.4-智能射频网关安装示意图
