液压机总体及控制系统设计.doc

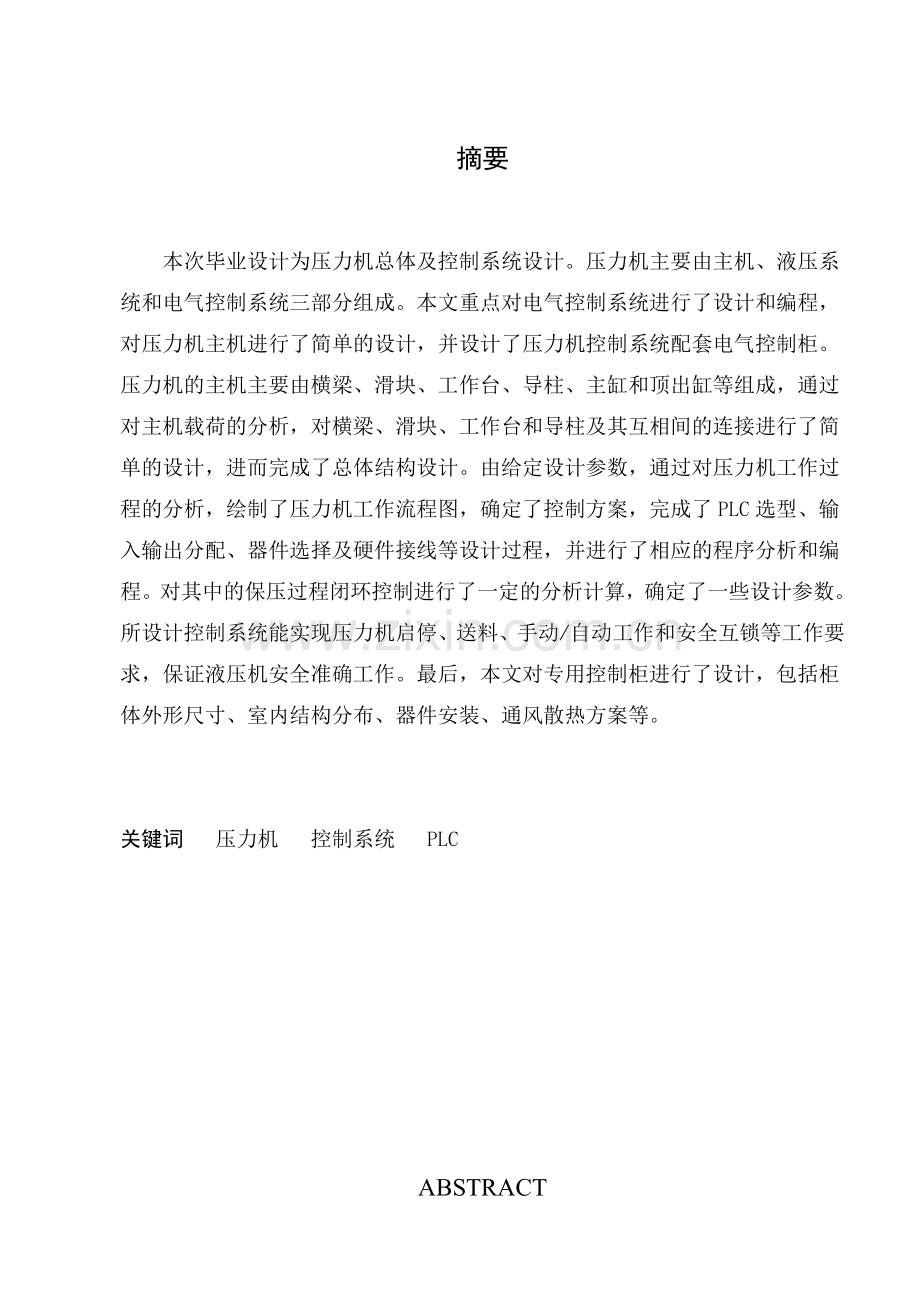

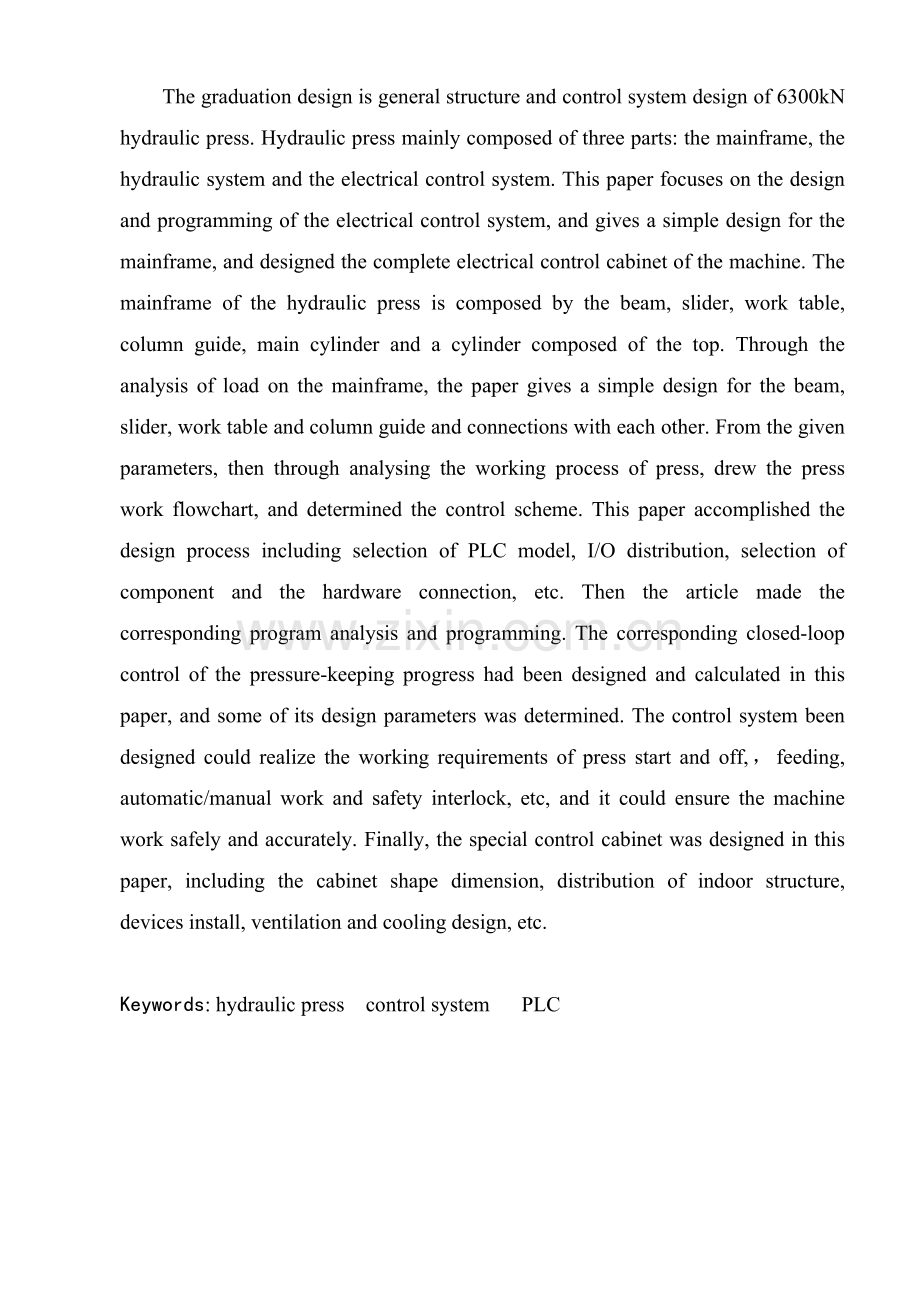

摘要本次毕业设计为压力机总体及控制系统设计。压力机主要由主机、液压系统和电气控制系统三部分组成。本文重点对电气控制系统进行了设计和编程，对压力机主机进行了简单的设计，并设计了压力机控制系统配套电气控制柜。压力机的主机主要由横梁、滑块、工作台、导柱、主缸和顶出缸等组成，通过对主机载荷的分析，对横梁、滑块、工作台和导柱及其互相间的连接进行了简单的设计，进而完成了总体结构设计。由给定设计参数，通过对压力机工作过程的分析，绘制了压力机工作流程图，确定了控制方案，完成了PLC选型、输入输出分配、器件选择及硬件接线等设计过程，并进行了相应的程序分析和编程。对其中的保压过程闭环控制进行了一定的分析计算，确定了一些设计参数。所设计控制系统能实现压力机启停、送料、手动/自动工作和安全互锁等工作要求，保证液压机安全准确工作。最后，本文对专用控制柜进行了设计，包括柜体外形尺寸、室内结构分布、器件安装、通风散热方案等。关键词 压力机 控制系统 PLC ABSTRACTThe graduation design is general structure and control system design of 6300kN hydraulic press. Hydraulic press mainly composed of three parts: the mainframe, the hydraulic system and the electrical control system. This paper focuses on the design and programming of the electrical control system, and gives a simple design for the mainframe, and designed the complete electrical control cabinet of the machine. The mainframe of the hydraulic press is composed by the beam, slider, work table, column guide, main cylinder and a cylinder composed of the top. Through the analysis of load on the mainframe, the paper gives a simple design for the beam, slider, work table and column guide and connections with each other. From the given parameters, then through analysing the working process of press, drew the press work flowchart, and determined the control scheme. This paper accomplished the design process including selection of PLC model, I/O distribution, selection of component and the hardware connection, etc. Then the article made the corresponding program analysis and programming. The corresponding closed-loop control of the pressure-keeping progress had been designed and calculated in this paper, and some of its design parameters was determined. The control system been designed could realize the working requirements of press start and off,，feeding, automatic/manual work and safety interlock, etc, and it could ensure the machine work safely and accurately. Finally, the special control cabinet was designed in this paper, including the cabinet shape dimension, distribution of indoor structure, devices install, ventilation and cooling design, etc.Keywords: hydraulic press control system PLC 目录第1章 绪论11.1 概述11.2 国内外液压机技术发展现状及发展趋势21.2.1 发展状况21.2.2 发展趋势31.3 本文研究主要内容4第2章 压力机总体方案设计52.1 压力机的组成52.2 压力机的工况特点62.3 四柱液压机总体布局方案设计72.4 压力机主机零部件设计82.4.1 主机载荷分析82.4.2 导柱设计82.4.3 横梁设计92.4.4 滑块设计102.4.5 工作台设计10第3章 压力机电气控制系统设计113.1 控制系统方式选择113.2 PLC概述113.2.1 PLC的定义113.2.2 可编程从控制器的发展史123.2.3 PLC的发展趋势123.2.4 PLC的基本组成133.3 压力机控制系统分析133.3.1 压力机对控制系统的控制要求133.3.2 控制系统原理分析设计143.4 PLC输入输出量分析143.4.1 输入输出分配143.4.2 输入量分析153.4.3 输出量分析153.5 PLC选型及硬件配备163.6 输入输出方式的选择和地址分配173.6.1 输入输出方式的选择173.6.2 输入输出的地址分配183.6.3 电气控制系统硬件线路设计203.6.4 电气设备和元器件选择213.7 控制系统软件设计233.7.1 工作过程分化233.7.2 手动工作子过程分析243.7.3 自动工作过程分析243.7.4 送料过程分析263.7.5 系统工作指令表程序设计273.7.6 保压过程PID控制过程分析28第4章 压力机电气控制柜设计334.1 设计参考334.2 柜体设计364.2.1 柜体外形设计364.2.2 柜内隔室设计374.2.3 器件安装设计384.2.4 散热及安全设计39总结40致谢41参考文献42附录1 压力机工作梯形图程序44附录2 三维零件图设计46第1章 绪论1.1 概述 液压压力机是根据帕斯卡原理制成，利用液体压力能来传递能量的机器。液压机一般由主机、操纵系统及泵站三大部分组成。如图1.1所示。泵站是动力源，供给液压机各执行机构及控制机构以高压工作液体；操纵系统属于控制机构，它通过控制工作液体的流向来使个执行几个按照工艺要求完成应有的动作；本体为液压机的执行机构。图1.1 典型液压压力机结构图 液压机广泛应用于国民经济的各个部门，是一种主要的锻压设备。它具有下列一些特点： 1. 结构上易于得到较大的总压力，较大的工作空间及较长的行程，因此便于压制大型工件及较高的工件； 2. 与锻锤相比，工作平稳，撞击和振动很小，噪音小，对工人健康，厂房低级，周围环境及设备本身都有很大好处； 3. 与机械压力机相比，本体结构比较简单，容易锻造，随着液压元件标准化、系列化、通用化程度的提高，以及专业丁点生产的逐步实现，比较适合与中小厂自行制造； 4. 随着大功率高轻型的出现，液压机快速性能已经有了很大的提高，工作速度状况越来越适应于更大范围的应用。1.2 国内外液压机技术发展现状及发展趋势1.2.1 发展状况由于液压机的液压系统和整机结构方面，已经比较成熟，国内外液压机的发展主要体现在控制系统方面。微电子技术的飞速发展，为改进液压机的性能、提高稳定性、加工效率等方面提供了可能。相比来讲，国内机型虽种类齐全，但技术含量相对较低，缺乏技术含量高的高档机型，这与机电液一体化，中小批量柔性生产的发展趋势不相适应。在国内外液压机产品中，按照控制系统，液压机可分为三种类型：一种是以继电器为主控元件的传统型液压机；一种是采用可编程控制器控制的液压机；第三种是应用高级微处理器（或工业控制计算机）的高性能液压机。三种类型功能各有差异，应用范围也不尽相同。但总的发展趋势是高速化、智能化。1）继电器控制方式是延续了几十年的传统控制方式，其电路结构简单，技术要求不高，成本较低，相应控制功能简单，适应性不强。其适用于单机工作、加工产品精度要求不高的大批量生产（如餐具、厨具产品等），其也可组成简单的生产线，但由于电路的限制，稳定性、柔性差。现在，国内许多液压机厂家是以这种机型为主，使用对象多为小型加工厂，或加工精度要求不高的民用产品。国外众多厂家只是保留了对这种机型的生产能力，而主要面向以下两种技术含量高的机型组织生产。2）可编程控制器是在继电器控制和计算机控制发展的基础上开发出来的，并逐渐发展成以微处理器为核心，把自动化技术，计算机技术，通讯技术溶为一体的新型工业自动控制装置。目前已被广泛的应用于各种生产机械以及自动化生产过程中。随着技术的不断发展，可编程序控制器的功能更加丰富。早期的可编程序控制器在功能上只能进行简单的逻辑控制。后来一些厂家开始采用微电子处理器作为可编程序控制器的中央处理单元（CPU），从而扩大了控制器的功能，使其不仅可以进行逻辑控制，而且还可以对模拟量进行控制。因此，可编程控制器控制方式是介于继电器方式和工业控制机控制方式之间的一种控制方式。可编程控制器有较高的稳定性和灵活性，但在功能方面与工业控制机相比有一定差异。 3）工业控制机控制方式是在计算机控制技术成熟发展的基础上采用的一种高技术含量的控制方式。这种控制方式以工业控制机或单片/单板机作为主控单元，通过外围接口器件（如A/D，D/A板等）或直接应用数字阀实现对液压系统的控制，同时利用各种传感器组成闭环回路式的控制系统，达到精确控制的目的。作为液压机两大组成部分的主机和液压系统，由于技术发展趋于成熟，国内外机型无较大差距。主要差别在于加工工艺和安装方面。良好的工艺使机器在过滤、冷却及防止冲击和振动方面，有较明显改善。在油路结构设计方面，国内外液压机都趋向于集成化、封闭式设计。插装阀、叠加阀和复合化元件及系统在液压系统中得到较广泛的应用。国外已开始广泛采用封闭式循环油路设计。这种油路设计有效地防止泄油和污染。更重要的防止灰尘、污物、空气、化学物质侵入系统，延长了机器的使用寿命。由于加工工艺等方面的原因，国内采用封闭式循环油路设计的系统还不多见。在安全性方面，国外某些采用微处理器控制的高性能液压机利用软件进行故障的检测和维护。1.2.2 发展趋势 1）高速化，高效化，低能耗。提高液压机的工作效率，降低生产成本。 2）机电液一体化。充分合理利用机械和电子方面的先进技术促进整个液压系统的完善。 3）自动化、智能化。微电子技术的高速发展为液压机的自动化和智能化提供了充分的条件。自动化不仅仅体现的在加工，应能够实现对系统的自动诊断和调整，具有故障预处理的功能。 4）液压元件集成化，标准化。集成的液压系统减少了管路连接，有效地防止泄漏和污染。标准化的元件为机器的维修带来方便。1.3 本文研究主要内容本文主要对630吨粉末成型压力机总体及其控制系统进行设计。本文重点设计的是压力机的电气控制系统，简要地设计了压力机主体和电器控制柜及其装配。研究设计过程如下：首先，确定压力机的总体方案，对主机进行设计，确定液压机的总体布局；其次，设计液压机的控制系统，通过工况分析，选择控制方式，设计电气线路，确定电器型号及安装，检验控制系统安全性和合理性等。第2章 630KN压力机总体方案设计2.1 6300KN压力机的组成完整的压力机应有主机、液压控制系统、电气控制系统组成。以现有630T压力机为蓝本，本次设计也采用传统“三梁四柱”的主机机型，该型主机主要由主缸、横梁、滑块、导柱、工作台组成，其结构图见图2.1。液压控制系统主要由液压泵、执行元件、控制元件、辅助元件等组成。本设计的液压系统的电气控制系统是以可编程控制器（PLC）为主控元件的新型控制方式，主要由PLC、压力变送器、输入电路和输出电路等组成。图 2.1 压力机主机结构图1-副油箱 2-横梁 3-主缸 4-导柱 5-顶出缸 6-工作台 7-滑块 2.2 压力机的工况特点所设计压力机的主要技术参数如下表：表2.1 设计参数参 数 项参 数公称压力（最大负载）6300KN主缸回程力1250KN顶出缸顶出力1000KN滑块行程1000mm顶出行程355mm滑块速度空程下行100mm/s工进6mm/s回程60mm/s顶出活塞速度顶出80mm/s退回160mm/s本压力机根据其工作要求，分为手动和自动工作两种工作模式。两种工作模式的各自的工作过程如下：自动工作：滑块快进滑块工进保压泄压滑块回程顶出缸顶出顶出缸退回。其工作循环过程见图2.2。 滑块快进 滑块工进 保压泄压 滑块回程 顶出缸顶出顶出缸退回图2.2 压力机自动工作循环过程手动工作：滑块启动后可在任意位置手动停止，手动缩回；顶出缸手动顶出，手动退回。2.3 四柱液压机总体布局方案设计 了解了四柱液压机的组成、工作过程之后，可初步确定压力机的总体布局，布局图如图2.3所示。图 2.3 四柱液压机总体布局1 主机 2 副油箱 3 油管 4 液压站 5 电气柜 6 控制台图2.3为压力机整体布局简图，分为三个部分，即：主机、液压系统、电气控制系统。液压系统的所有部件都集中安装在液压油箱处，使液压站布局结构变得紧凑。电气控制元- 6 -件集中设计在电气柜中。启动、停止、快进、顶出、调整、等控制按钮设置在控制台上。2.4 压力机主机零部件设计2.4.1 主机载荷分析 根据表2.1,本次设计压力机的最大工作负载为6300KN，主缸回程力为1250KN，顶出缸顶出力为1000KN。由于工作时的负载远大于其它工况时的负载，因此在进行载荷设计时，取负载6300KN对压力机进行受力计算。压力机结构形式为“三梁四柱”式，工进加压的负载作用在横梁和导柱上，受载时横梁受压，导柱受拉，受力如图2.4所示。F-负载 T-导柱拉力图2.4 横梁、导柱受力图2.4.2 导柱设计 材料选择：导柱在工作过程中主要承受拉力，材料必须具备较高的抗拉强度。导柱材料选择45圆钢，也可选用锻件形式。热处理要求：导柱除了承受拉力之外，外圆柱表面与滑块之间还存在摩擦力。为了减少导柱表面的磨损，通过表面热处理提高表面硬度增加表面耐摩性。总的热处理工艺为调质和表面淬火。理论设计计算： 液压机的最大主题:负载约为6300kN，通过力传递后，最后由四根导柱承受6300kN的拉力，作用在每根导柱上的拉力为1575kN。由许用拉应力公式(2-1)，可计算导柱的安全直径D。 （2-1）式中：许用应力；取45钢=80100MPa；F轴向拉力；A横截面积。即： 圆整后取导柱直径D=160mm，考虑到立柱带螺纹部分的应力集中对承载能力的削弱，以及为了防止四根导柱因瞬间的受力不均而被破坏，导柱直径可适当加大，取D=180mm。 结构形式：上、下横梁用立柱调节圆螺母支承，两端用锁紧螺母锁紧。2.4.3 横梁设计 结构形式：上横梁位于立柱上不，用于安装工作缸，承受工作缸的反作用力。对中小型液压机其结构形式主要有铸造和焊接两种。本次设计的630吨四柱液压机的上横梁采用铸造结构，材料为ZG35。 形状尺寸要求：上横梁通过立柱连接主机机身上半部，并安装工作油缸。为使其组成空间合乎要求，以及活塞平稳运行，因此要求上横梁安装油缸孔的轴线与安装油缸的台肩平面应垂直，上横梁与调节圆螺母接触面与主油缸台肩接触应平行，以及立柱穿过孔的的上下平面应平行等。 与油缸的连接方式：依靠圆螺母固定油缸。2.4.4 滑块设计 滑块主要作用：与主油缸活塞杆连接传递压力机的压力；通过导向套沿导柱导向面上下往复运动；安装工具等。需要较好的强度、刚度及导向结构。滑块材料亦采用ZG35。 结构形式：根据压制工艺的性质，滑块无论如何都不能弯曲，因此滑块常是上面敞开的箱形梁，高度可设计低一点。 形状和尺寸要求：滑块是液压机的主要运动部件，为保证液压机的精度要求，要求四导柱导向套孔轴线应相互平行，它应与连接活塞杆孔的中心线平行；这些孔轴线都应与活动横梁下平面想垂直；与活塞杆接触平面对下面要求平行。 与活塞杆的连接方式：连接方式可分为可动连接和固定连接。固定连接结构是通过活塞端面和以及圆柱面与滑块配合连接成不能具有相对运动的整体。本设计的连接方式是通过活塞杆头螺纹与螺母连接紧固于滑块内。2.4.5 工作台设计 结构形式：工作台是主机的安装基础。工作中承受机器本身的重量及全部载荷。本设计选材料为ZG35，铸造结构。形状尺寸要求：工作台是整机的基础性零件，是安装磨具的标准，还要安装顶出缸和其他零部件。因此对工作台面的不平度、各部件安装定位基面均应有必要的技术要求。与顶出缸的连接方式：采用螺钉及法兰盘将顶出缸固定在工作台上。 固定模具的结构：为了固定模具，一般在工作台面上设有T型槽，按GB158-59标准尺寸进行加工。第3章 压力机电气控制系统设计3.1 控制系统方式选择由前所述，液压机的控制系统主要有继电器控制方式、可编程控制器控制方式和工业控制计算机控制方式三种类型。其中，传统的继电器控制方式存在较多的不足，设备体积大，在复杂控制系统中可靠性低，维护部方便，节点复杂，通用性和灵活性差；而工业控制计算机（简称工控机）控制方式是新型的高智能控制方式，虽然其强大的运算和处理能力能满足各种复杂的控制过程要求，但其成本也是比较昂贵的。而可编程控制器（PLC）相对于工控机具有很大的成本优势，相对于继电器又具有突出的控制优势，其时间响应快、控制精度高、可靠性好、控制程序可随工艺改变、易于计算机相连接、维护方便、体积小、质量小、功耗低，等等，目前为各种普通用途中、小型液压机广泛采用。考虑到本设计中的630吨压力机的特点，选择PLC作为控制系统的核心元件。3.2 PLC概述3.2.1 PLC的定义可编程控制器（Programmable Controller，PC或PLC），它是在20世纪70年代以来，在继电器控制技术和计算机控制技术的基础上发展起来的一种新型工业自动化设备。它以微处理器为核心，集自动化技术、计算机技术、通信技术为一体，被广泛应用在自动化控制的各个领域中。1982年2月国际电工委员会（IEC）在颁布可编程控制器标准草案中，对可编程控制器定义为：“一种专为在工业环境下应用而设计的数字运算操作的电子系统。它采用可编程的存储器，在其内部存储执行运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字或模拟的输入和输出，来控制各种类型的机械设备和生产过程。”可编程控制器及其有关设备应按易于与工业系统连成一个整体和具有扩成功能的原则进行设计。3.2.2 可编程从控制器的发展史美国数字设备公司（DEC）于1969年研制成功了第一台可编程控制器PDP-14，并在汽车自动装配线上试用成功，从而开创了工业控制的新局面。从此这一技术在工业领域迅速发展起来。从第一台PLC诞生，经过几十年的发展，PLC现已发展到第三代。各代的特点与应用范围如下表3.1所示。表3.1 各代PLC的特点和应用范围年代功能特点应用范围早期：20世纪60年代末70年代中期采用分立元件和中小规模集成电路CPU，磁芯存储器取代电气控制、能同时完成逻辑控制，模拟量控制中期：20世纪70年代中期80年代中、后期增加复杂数值运算和数据处理，远程I/O和通信功能，采用大规模集成电路，微处理器，加强自诊断、容错计算适应大型复杂控制系统需要并用于联网、通信、监控等场合近期：20世纪80年代中、后期现在高速大容量多功能，采用32位微处理器，变成语言多样化，通信功能进一步完善，智能化功能模块齐全构成分级网络控制系统，实现图像动态过程监控，模拟网络资源共享3.2.3 PLC的发展趋势随着应用领域的日益扩大，PLC技术及其产品仍在继续发展，主要朝着以下的方面发展。1）微型化、网络化、开放性；2）智能模块化；3）编程语言的标准化和高级化；4）网络通信功能标准化。3.2.4 PLC的基本组成PLC的硬件构成主要有： 1）中央处理器（CPU）； 2）存储器（系统存储器和用户存储器）； 3）输入、输出接口； 4）电源。PLC的软件构成包括系统软件和用户程序，其应用程序的编程语言最常用的是梯形图（LAD）和指令表（STL）。3.3 6300KN压力机控制系统分析3.3.1 压力机对控制系统的控制要求 1.压力机的基本工作过程 液压机的工作流程由送料车送料、送料车退回、滑块快速下行、慢下加压、保压延时、卸压回程、顶出缸顶出、顶出缸退回9个过程组成。在自动控制的压力机中, 从滑块开始下行至顶出缸退回7个过程可做到全自动依次运行, 只有人工按停止按纽或急停按纽干预方能停车。 2.设备控制要求 压力机的自动控制系统要求能实现自动及手动两种控制方式，在正常工作时选择自动控制方式。 液压机自动工作状态: 将转换开关打到自动工作状态, 按下滑块下行启动按钮，则压力机依以下步骤自动工作。 1） 液压机滑块靠自重快速下行。 2） 液压机滑块慢下加压。 3） 达到设定压力开始保压。 4） 保压延时到卸压回程。 5） 回程到位后, 延时一定的时间顶出缸顶出。 6） 顶出到位后, 延时一定的时间顶出缸退回。 7） 延时一定的时间进行下一个工作循环。压力机手动工作状态: 将转换开关打到手动工作状态，手动工作过程如下：1） 按“压制”、“回程”按钮, 压力机滑块动作；按“停止”按钮或压下行程开关，滑块停止。 2） 按“顶出”、“退回”按钮, 顶出缸动作, 压下限位开关停止。其他控制要求： 1） 压力机压制药柱时，为防止防爆门未关闭就加压带来的安全隐患，要求滑块在防爆门关闭的情况下才能下行。2） 滑块回到原位时，顶出缸才能顶出；同样，顶出缸回到原位，滑块才能下行。3） 自动保压过程为闭环控制。4） 保压值可手动设定。3.3.2 控制系统原理分析设计由上述的工作过程分析，结合PLC闭环控制的特点，可设计出本压力机工作和控制的原理如图3.1所示。负载液压系统控制台PLC控制系统压力变送器 图3.1 压力机控制原理框图3.4 PLC输入输出量分析3.4.1 输入输出分配 压力机的控制系统中，各硬件的作用不同，则在控制系统中的位置也不同，其中，控制按钮、行程开关和压力变送器系发讯元件，要放在输入端；继电器、接触器、信号灯、电磁阀等为收讯元件，要放在输出端。因此，PLC的输入输出可表示成图3.2。中间继电器接 触 器 P L C控 制 按 钮行 程 开 关信 号 灯电 源电 磁 阀电 位 器比 例 阀压力变送器图3.2 PLC输入输出框图3.4.2 输入量分析本设计压力机的电气控制系统中，需要主电机（用M1表示）启停按钮各一个，送料电机（用M3表示）往返按钮各一个，滑块下行、返回和停止按钮各一个，顶出缸顶出和停止按钮各一个，急停按钮一个，滑块行程限位开关三个，顶出缸限位开关两个，送料车限位开关两个，自动/手动工作切换开关一个，防爆门关闭行程开关一个，保压电动机（用M2表示)可以靠自动工作过程中PLC内部程序控制实现启停，不占用输入口。因此，总计约20个开关输入量。由于保压过程为闭环控制，需要PLC的模拟量处理，因此初步预计模拟量输入压力传感器（或压力变送器）一个，压力设定电位器一个，共2个模拟输入量。3.4.3 输出量分析压力机动力系统共有三个压力机，主电动机为星-三角形启动，需要三个交流接触器；保压电动机直接启动，需要一个交流接触器；送料电动机直接启动，往返（正反转）各需要一个交流接触器；根据压力机的液压系统中电磁阀的数量，共有10个电磁线圈，总计约 16个开关输出量。根据保压过程闭环控制过程及保压回路所用比例阀，需要一路模拟量输出。3.5 PLC选型及硬件配备根据上述控制特点，采用小型PLC即可满足功能要求。由于西门子S7-200系列属于小型PLC，其许多功能达到大、中型PLC的水平，而价格却和小型PLC的一样。特别是S7-2000PU22*系列PLC，由于它具有多种功能模块和人机界面可供选择，所以系统的集成非常方便，并且可以很容易地组成PLC网络。可用梯形图、语句表和功能图三种语言来编程。且指令功能强，易于掌握、操作方便。近年来，S7-200PLC已在工业各领域得到了广泛的应用。S7-200 CPU22*系列PLC共有五种CPU模块，其各自的技术指标见表3.2。，由于存在模拟量输入输出，需要增加模拟量输入输出模块，在西门子S7-200系列PLC中有专门的模拟量I/O扩展模块。根据压力机的输入输出量的数量和特点，本系统采用CPU226作为其主机，EM235作为模拟量输入输出扩展模块。EM235的输入输出技术规范如表3.3所示。表3.2 S7-200的CPU型号表3.3 模拟量扩展模块EM235输入输出技术规范输入技术规范输出技术规范输入端口数4输出端口数2最大输入电压30VDC信号范围 电压输出 电流输出10V020mA最大输入电流32mA分辨率12位A/D转换器输入范围电压单极性010V,05V,01V,050mV,0100mV,050mV分辨率，满量程 电压 电流12位11位电压双极性10V，5V，2.5V，1V，500mV，250mV，100mV，50mV，25mV精度，25C 电压输出 电流输出5%满量程5%满量程电流020mAAD转换时间250s设置时间100s电压输出2ms电流输出模拟量输入阶跃响应1.5ms到95%24VDC电压范围20.428.8最大驱动 电压输出 电流输出5000最小500最大DC输入阻抗10M电压输入；25电流输入数据字格式双极性，满量程单极性，满量程-32000+32000032000数据字格式 电压 电流-32000+320000+320003.6 输入输出方式的选择和地址分配3.6.1 输入输出方式的选择S7-200系列PLC输入端可直接接按钮和行程开关，输出方式有继电器输出、晶闸管输出和晶体管输出三种，继电器输出的价格便宜，既可以驱动交流负载，又可用于直流负载，而且适用的电压范围较宽、导通压降小，同时承受瞬时过电压和过电流的能力较强。因此本设计中选用继电器输出方式，由继电器驱动后续交流接触器和电磁阀线圈。由于输出点较多，输出电流较大，因此开关量输出回路采用外接电源，减小PLC负荷。模拟量输入电流较小，可直接输入，模拟量输出电流很小，不足以驱动比例阀，可接比例阀驱动电路放大器。3.6.2 输入输出的地址分配由前所述，压力机初步估计约19个开关量输入，两个模拟量输入，16个开关量输出，一个模拟量输出。经分析，输入量中，因为紧急停车按钮的设置是为了处置重大设备或人身事故而采取的紧急停机措施，它应直接作用于总电源的控制器件，如果急停信号通过PLC程序处理，不但占用其1/O点数，而且不利于迅速可靠地处理安全事故，故可将急停按钮设在外部电路中。滑块下行停止按钮和下行限位停止按钮（手动工作）可并联共用一个输入口；防爆门关闭行程开关和滑块下行启动按钮可以串联共用一个输入口。因此，实际只需要17个输入口即可。输入元件地址分配列于表3.4中。表3.4 输入元件地址分配开关量输入控制元件符号地址编号M1启动按钮SB1I0.0防爆门关闭行程开关SQ1自动/手动工作切换开关手动SAI0.1自动I0.2M1停止按钮SB2I0.3滑块下行启动按钮SB3I0.4滑块慢进加压行程开关SQ2I0.5滑块下行手动停止按钮SB4I0.6滑块下行停止行程开关SQ3滑块回程按钮SB5I0.7滑块回程停止限位开关SQ4I1.0顶出缸伸出按钮SB6I1.1顶出缸退回按钮SB7I1.2顶出缸伸出停止限位开关SQ5I1.3顶出缸退回停止限位开关SQ6I1.4M3正转启动按钮SB8I1.5M3反转启动按钮SB9I1.6送料小车送料到位停止限位开关SQ7I1.7送料小车退回停止限位开关SQ8I2.0模拟量输入信号名称信号类型地址编号压力变送器模拟量信号4-20mA电流AIW0电位器模拟量信号4-20mA电流AIW1输出口接继电器，仍为16个输出。输入输出的地址分配如下表3.5所示。表3.5 输出元件地址分配开关量输出输出继电器编号继电器所驱动元件地址编号名称符号KA1交流接触器KM1Q0.0KA2交流接触器KM2Q0.1KA3交流接触器KM3Q0.2KA4交流接触器KM4Q0.3KA5交流接触器KM5Q0.4KA6交流接触器KM6Q0.5KA7电磁阀YA1Q0.6KA8电磁阀YA2Q0.7KA9电磁阀YA3Q1.0KA10电磁阀YA4Q1.1KA11电磁阀YA5Q1.2KA12电磁阀YA6Q1.3KA13电磁阀YA7Q1.4KA14电磁阀YA8Q1.5KA15电磁阀YA9Q1.6KA16电磁阀YA10Q1.7模拟量输出输出信号信号类型地址编号比例阀控制信号0-20mA电流AQW03.6.3 电气控制系统硬件线路设计根据压力机控制系统特点，设计出控制系统硬件线路图如图3.3和图3.4。图3.3 PLC外部I/O接线图图3.4 主电路接线图3.6.4 电气设备和元器件选择由硬件线路图中所列元件，考虑到压力机控制系统中各部分对电压、电流和功率的要求，确定各电气设备和元器件清单列于表3.6中。表3.6 电气设备及元器件清单名称代号型号规格数量电动机M1Y225L-41电动机M2YH160M11电动机M3Y160M-61交流接触器KM、KM1CJX1-1102交流接触器KM（2,3）CJX1-632交流接触器KM（4,5,6）CJX1-452断路器QF1DZ20Y-400/31断路器QF2DZ15-40/21熔断器FU、FU1RL1-200/200A2熔断器FU（2,3）RL1-60/60A2熔断器FU（4,5）RL1-15/6A2热继电器FR1JR16-60/3D 120A 751201热继电器FR2JR16-60/3D 32A 20321热继电器FR3JR16-60/3D 22A 14221按钮开关SBLAY3-11ZS/1 ，红色1按钮开关SB（1，3,6,8）LAY3-11D ，绿色4按钮开关SB（2,4）LAY3-11 ，红色2按钮开关SB（5,7,9）LAY3-11 ，黑色3旋钮开个SALAY3-22X/3 ，黑色1行程开关SQ（1,37）LXK3-20S/B6行程开关SQ2LXK3-20H/H11整流变压器VCBKZ-5-380/-241信号灯HL,HL（14）AD0-5,220V,1.5W,红色5信号灯HL（514）DH16-51,24V,2W,绿色10中间继电器YA（110）HHC68B-2Z16电位器RPWWX0.25-11压力变送器CYB-ZH8011比例溢流阀DBEM10-30/31.5Y/21比例放大器ADVT200013.7 控制系统软件设计3.7.1 工作过程分化在设计系统工作程序之前，首先要对系统的工作过程进行详细的分析。本压力机有自动和手动两种工作模式，再加上送料过程，可将总工作分为三个子部分，即自动工作子过程、手动工作子过程和送料子过程。系统工作总过程流程图如图3.5所示。图3.5 压力机工作总流程图在程序设计过程中，可按照总工作要求进行总体把握，然后对各子过程工总详细过程进行分析，最后编出完整程序
