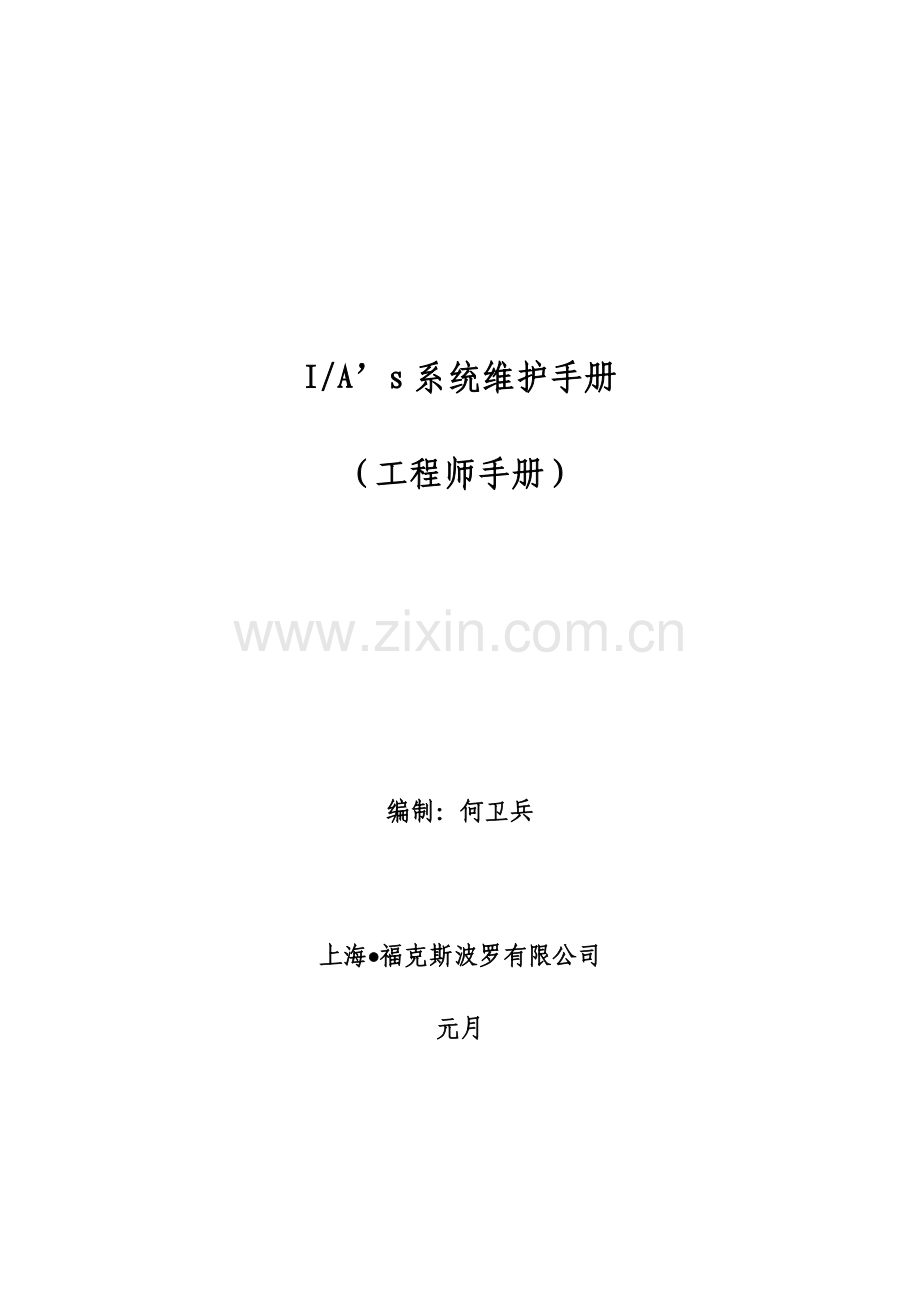

I/A’s系统维护手册

（工程师手册）

编制：何卫兵

上海·福克斯波罗有限公司

元月

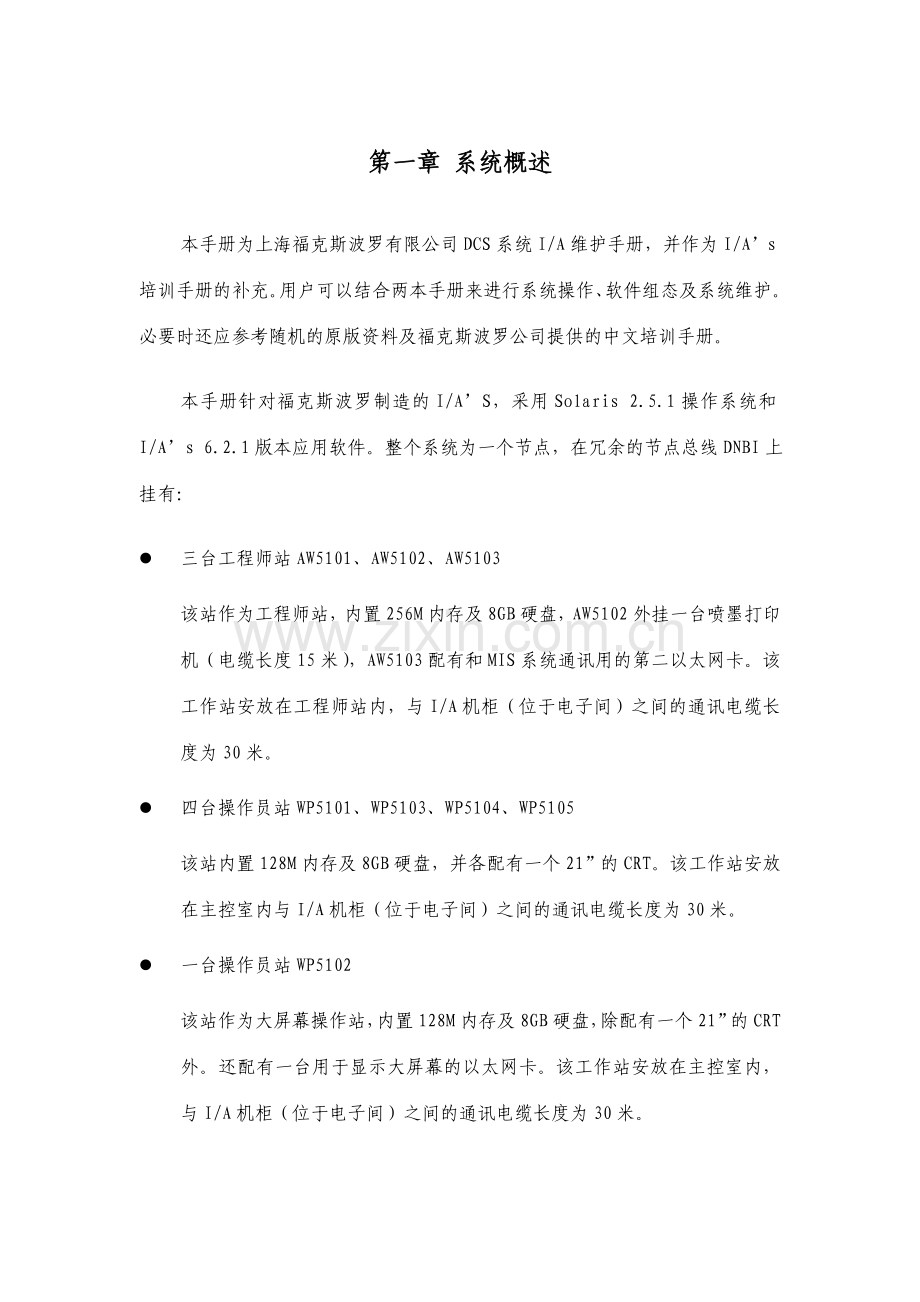

第一章 系统概述
本手册为上海福克斯波罗有限公司DCS系统I/A维护手册，并作为I/A’s培训手册的补充。用户可以结合两本手册来进行系统操作、软件组态及系统维护。必要时还应参考随机的原版资料及福克斯波罗公司提供的中文培训手册。
本手册针对福克斯波罗制造的I/A’S，采用Solaris 2.5.1操作系统和I/A’s 6.2.1版本应用软件。整个系统为一个节点，在冗余的节点总线DNBI上挂有：
l 三台工程师站AW5101、AW5102、AW5103
该站作为工程师站，内置256M内存及8GB硬盘，AW5102外挂一台喷墨打印 机（电缆长度15米），AW5103配有和MIS系统通讯用的第二以太网卡。该工作站安放在工程师站内，与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
l 四台操作员站WP5101、WP5103、WP5104、WP5105
该站内置128M内存及8GB硬盘，并各配有一个21”的CRT。该工作站安放在主控室内与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
l 一台操作员站WP5102
该站作为大屏幕操作站，内置128M内存及8GB硬盘，除配有一个21”的CRT外。还配有一台用于显示大屏幕的以太网卡。该工作站安放在主控室内，与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
l 十一对容错台控制解决站CP4001、CP4002、CP4003、CP4004、CP4005、CP4006、CP4007、CP4008、CP4009、CP4010、CP4011
此容错型控制解决站CP40BFT，用于实现DCS系统的数据采集及控制。该控制解决器安放在电子间内。

现场由十八个装有现场总线组件FBM的现场机柜、十个安装DCS系统辅助装置（涉及冗余的24VDC电源、交流继电器、直流继电器、SIMENSE交流接触器、以及相应的I/O端子）的继电器柜、一个DCS系统220VAC配电柜共同构成。

第二章 文献结构
黄台发电厂8号机DCS系统除了DCS相应的流程画面外，尚有许多系统文献（涉及环境文献、DM/AM管理文献、通讯文献、报警键盘文献、FOXAPI相关文献、网络连接文献、系统工具程序等），文献数量较多，了解本套DCS系统的文献结构对系统的维护、文献的修改、文献的备份十分重要。

1. /opt/dcs DCS系统流程图主目录
2. /opt/fox/env 环境定义文献目录
Initial 初始环境
Operator 操作员环境
Process_Eng 工程师环境
3. /usr/fox/customer/hi/dmcfg Display Manger配置文献
4. /usr/fox/customer/config/cfg/* Alarm Manger配置文献
5. /opt/customer/displib 用户自定义库文献主目
/opt/customer/displib/Trends/* 用户自定义趋势
/opt/customer/displib/Palettes/* 用户自定义粘e贴板

6. /opt/fox/ais/bin/* FOXAPI相关文献
7. /opt/mis/ 通讯文献
8. /usr/fox/wp/data/wp51_glbls.all 系统宏参数定义文献
9. /usr/fox/wp/data/init.user 系统宏定义参数定义文献
10. /usr/fox/wp/data/dmpasswd_cfg 环境密码文献
11. /opt/fox/sysmgm/sysmon/smon_log 系统监视信息记录文献
12. /etc/defaultrouter 有关DCS-DCS通讯的文献
/etc/hosts
/etc/hostname.hme1

第三章 基本操作
1. 环境说明
I/A’s工作站的环境重要有以下几个：
l Initial初始环境，其顶部菜单为：
File View Display Group Trend CCS Screen_Saver

其中“Sys”菜单中对操作员开放的功能重要有：改变环境、选择画面中

单击“File”菜单，将下拉出系统有关操作菜单。

l 操作员环境，其顶部菜单于初始环境同样：

l Engineer工程师环境，其顶部菜单为：

Sys Alarm Config Display Group Trend CCS SCS SftMnt

在工程师环境中，“Sys”菜单中的功能比较多，重要有：改变环境、启动多个DM界面、打印画面(、进入系统管理等功能。
单击“Config”，可以进入DCS系统的各个应用程序，如：CIO组态、历史组态、绘图、报警键盘组态等。
单击“Display”菜单，将弹出DAS流程画面主菜单画面。
单击“Group”菜单，将弹出DAS成组画面主菜单画面。
单击“Trend”菜单，将弹出DAS趋势画面主菜单画面。
单击“CCS”菜单，将弹出CCS流程画面主菜单画面。
单击“SCS”菜单，将弹出CCS流程画面主菜单画面。
单击“SftMnt”，可以进入VT100环境、SHUTDOWN工作站、REBOOT工作站等功能。

2. 系统报警
当发生系统报警时，顶部“System” 系统报警将会有颜色的变化用于显示当前的系统报警状态，其颜色状态含义为：
绿色 系统运营正常，无报警
闪烁绿色 当前系统运营正常，无报警，但有未确认的系统报警存在
红色 系统发生报警且已确认，但报警信号仍然存在
闪烁红色 系统发生报警且未经确认
当发生系统报警后，可用下面两种方法查找报警：
A. 进入程师工环境àSysàSys_Mgmtà查找相应的故障硬件。
B. 进入VT100环境，做如下操作：
# cd /opt/fox/sysmgm/sysmon
# cat smon_log
根据系统信息记录，确认相应的故障因素：
发生系统故障报警后，工程师应及时进入工程师环境，对系统情况进行查看，确认系统故障报警的来源并采用相应措施，保证系统的安全可靠运营。
具体的系统故障报警查找操作将在系统维护的相关章节中具体叙述。

3. 过程报警
当发生过程报警时，顶部“Process” 过程报警将会有颜色的变化用于显示当前的过程报警状态，其颜色状态含义为：
绿色 过程运营正常，无过程报警
闪烁绿色 当前过程运营正常，无报警，但有未确认的过程报警存在
红色 过程发生报警且已确认，但报警信号仍然存在
闪烁红色 过程发生报警且未经确认

当过程发生报警后，可用单击“Process”进入过程报警信息画面。在报警信息画面中，报警信息文本格式为：
点名 模块说明 报警类型 确认状态
发生时间 发生报警时的数值 设定的报警值
见下图：

2
1
3
4
5
6
7
8

CURRENT ALARMS： 当前报警
1 DAS00A：LT00120 报警点名(过程参数)
2 C2R，WATER LEVEL 报警点说明
3 HIABS 报警类型
4 06－27 18:05:15 报警时间
5 (120.00) 当前报警值
6 >80.00 报警限值
7 3 表达该报警级别为第三级
8 U 表达该报警末确认，确认之后字符无
一幅屏幕可显示10条当前过程报警信息，每条信息占用二行，报警信息格式如上图。
底部按钮、报警类型、部分显示的字符说明如下：
报警类型
报警类型说明
底部按钮
按钮说明
HIABS
高绝对值报警(测量值)
ACK ALARM
可确认被选中的
所有报警
LOABSA
低绝对值报警(测量值)
ACK COMPOURD
可确认该块组合
内的所有报警
HHABS
高高绝对值报警
ACK PAGE
可确认该页上的
所有报警
LLABS
低低绝对值报警
CLEAR ALARM
可删除衩选中的
报警信息
HIDEV
高偏差报警
CLEAR PAGE
可删除当前页的
所有报警信息
LODEV
低偏差报警
ALARM DETAIL
可显示被选中模
块的具体显示
RATE
速率报警
TOP PRIORITY
显示同最高级别报警 有关的模块显示
IND/DEP
独立块/非独立块
USER DISPLAY
显示被选中模块组块组态过程报警面板键的画面
IOBAD
通道坏报警
BLOCK DETAIL
显示被选中模块的具体显示画面
CONF
确认
MATCH ACTIVE
匹配报警的激活状态显示
NACK
末确认
HORNS MUTEED
消音状态显示

PAUSED
报警显示暂停

ALARM 1 OF 1
第几页和共几页的报警

18:06 06-28-99
当前时间

在报警信息画面中，其底部按钮有：
l Ack Alarm （确认当前过程报警）
用球标选择某一未确认的过程报警（确认状态为“U”），再点击“Ack Alarm”，既可确认该过程报警，确认状态的“U”消失。
l Ack Page （确认当前页中所有过程报警）
用球标在当前页中点任意一栏报警，再点击“Ack Page”，既可确认该报警信息页中的所有过程报警。
l Alarm Detail （当前过程报警的具体信息）
用球标选择某一过程报警，再点击“Alarm Detail”，既可进入该过程报警的具体显示画面
l User Display（与当前过程报警有关的流程画面）
用球标选择某一过程报警，再点击“User Display”，既可调用出与选择的过程报警有关的用户预定义的流程显示画面或操作画面。（并不是所有的过程报警均有相应的显示画面）
l Clear Alarm *（删除当前过程报警信息）
用球标选择某一过程报警，再点击“Clear Alarm”，既可删除所选择的过程报警信息。（注意：此项功能仅向工程师环境开放）
l Clear Page *（删除当前页中所有过程报警信息）
用球标点击过程报警信息页，再点击“Clear Page”，既可删除所选择页中的所有过程报警信息。（注意：此项功能仅向工程师环境开放）
l Block Detail（组态过程报警信息块的具体显示）
用球标选择某一过程报警，再点击“Block Detail”，既可进入组态该过程报警的控制快的具体显示画面。
l Top Priority （报警级别最高的过程报警信息块的具体显示）
用球标点击“Top Priority“，既可进入当前过程中报警级别最高的报警相应的控制快的具体显示画面。（注意：此项功能仅向工程师环境开放）
l 用球标在报警信息页中快速双击，即可确认当前页中的所有过程报警信息
注意：在做“Clear Alarm” （删除当前过程报警信息）、“Clear Page ”（删除当前页中所有过程报警信息）前最佳将当前的过程报警所有确认掉。

在报警信息画面中，其顶部菜单中的重要功能有有：
l 选择“File”菜单，并选择“Dismiss”，即可退出过程报警信息画面，返回流程显示画面。
l 选择“Display”菜单，并选择“Operations”,进入操作画面后，选择“Horns”，再选择“Mute Horns”，即可将报警键盘的声响报警严禁掉。
l 未提到的其他功能，请不要去操作。

4. 历史数据查询
在工程师环境下，通过选择Config®Historian®Scheduler进入历史库操作环境，选择“Schedule Historians”确认历史库hist01处在“ON”状态，否则应先选中相应历史库，尔后按底部的“START”见键，等待历史库为“ON”。
在上诉环境下选择Switch To®Data Display或在工程师环境下选择Config®Historian®Data Display进入历史数据查看环境，可查看具体的历史采样数据、浓缩数据、系统报警记录等，如要打印所选数据，可按顶部菜单“Reports”即可。

5. 画面的修改
当对某一幅画面进行修改后，要将画面拷贝到网络中的其他工作站的硬盘中去，具体操作如下：（以将AW0001上的/opt/dcs/das/disp/disp1.fdf拷到WP0002为例）
# rmount WP5102 /rem/WP5102
# cp /opt/dcs/das/disp/disp1.fdf /rem/WP5102/opt/dcs/das/disp/.
# rumount WP0002

第四章 系统维护
1. 开机环节
由于I/A’s各站的操作系统为实时多用户操作系统UNIX，对开机、关机过程有一定的规定，非正常的开关机过程会对系统文献产生破坏作用，甚至导致死机。因此，应严格按照规程对系统进行开机、关机操作。此外，整个系统启动时，应一方面启动工程师站，尔后再启动其他操作员站。

(1) AW的开机过程
l 打开主机、CRT的电源，系统自检并启动，等进入I/A初始环境后，过5分钟后，进入工程师环境，点击“System”按钮，既可进入系统管理界面。
l 点击“TIME”，在随后出现的画面中设定当前系统始终并点击“RETURN - SET”，在选“CLOSE”退出系统管理界面。
注意：这一条十分重要，它使得系统所有的设备的工作时钟保持一致，否则，也许导致系统工作不正常！！！并且系统将不能进入CIO组态。

l 选择Config®Historian®Scheduler，在确认hist01处在“ON”状态后，退出历史库操作。
l 选择SoftMnt®VT100进入终端仿真界面，键入：
# cd /opt/fox/ais/bin
# P (注意：为大写的P)
此时，CRT将显示出与FOXAPI有关的五个进程。
CPU资源占用率。
# crontab –l
此时，系统将显示出系统定期执行的程序列表，重要有：
/opt/dcs/tools/maint 系统自动维护程序
# exit

(2) WP的开机过程
l 打开主机、CRT的电源，系统自检并启动，等进入I/A初始环境后，在进入相应的操作环境即可。

2. AW/WP关机环节
l 进入工程师环境，选择SftMnt®Shutdown_AW（或Shutdown_WP）®SHUTDOWN。
l 等到系统提醒：Type Ctrl-d … for Maintainace 时，键入系统密码：gnomes。（注意：此密码为系统超级用户密码，建议不要容易修改。假如修改超级用户密码，一定要记住修改后的密码）
l 当出现<LETTERBUG>后，键入：
<LETTERBUG> fsck –y
反复以上环节2-3遍，而后键入：
<LETTERBUG> cd \
<LETTERBUG> sync
<LETTERBUG> halt
待出现OK提醒符为止，而后键入：
<OK> power-off
l 关闭工作站电源。

3. AW/WP的非正常开关机解决
由于UNIX系统是一个非常复杂的多任务分时操作系统，不正常关机（如：AW/WP出现死机、异常断电）将也许导致文献系统的混乱，因此，当不正常关机后，应及时对操作系统文献系统进行检查修复。具体操作如下：接上工程师键盘，同时按下STOP和A，出现“OK”提醒符后，键入：
<OK> boot –rs
当系统重新启动进入单用户后（出现<LETTERBUG>提醒符），键入：
<LETTERBUG> fsck –y
对文献系统进行检查，直至检查无误后，键入：
<LETTERBUG> cd \
<LETTERBUG> sync
<LETTERBUG> halt
待出现OK提醒符后，键入：
<OK> boot –r
重新启动工作站即可。

4. 系统故障信息的查看
在本系统中，系统的所有信息（涉及故障信息）保存在文献“/opt/fox/sysmgm/sysmon/ smon_log”文献中，当系统出现故障时，可以通过查找此文献确认故障因素。
此外，在目录“/opt/fox/sysmgm/sysmon/sysbak”下还保存了最近3个系统信息文献的备份，必要时，用户可以通过查看这些以时间为文献名的压缩文献。

5. 打印机的维护
与打印机有关的几条命令：
# lpstat –t 列出所有打印机及所有打印请求
# lpstat –d 列出系统默认打印机
# enable LP01 启动打印机LP01
# disable LP01 停止打印机LP01
# cancel –u root 删除系统的打印请求
# cat <filename> >/dev/LP01 将文献送至LP01打印机
# lp –d LP01 <filename> 将文献送至LP01打印机
# lpc 进入打印机管理应用软件
> start LP01 启动打印机LP01
> enable LP01 启动打印机LP01
> exit 退出打印机管理应用软件
# lpshut 停止打印服务
# /usr/lib/lpsched 启动打印服务
4
6. 文献维护
用户应养成定期维护系统的良好习惯，以保证I/A系统的正常运营，具体环节如下：
l 在关机前，特别是在系统非正常关机后，一定要做“fsck”，检查文献系统，保证文献系统的正常。
l 定期进入CIO控制组态，对各个CP做Checkpoint及UPLOAD，特别是在系统停机断电前必须规定这样做。同时最佳能及时更新CIO控制组态的Save_All软盘。
l 定期对整个文献系统进行软盘备份。
l 在工程师站AW5101上查看以下文献：
ü 查看/var/mail目录下是否有root文献，如有则删除。
ü 进入/var/adm目录，做如下操作：
# rm messages.*
# > utmpx
# > wmpx
# > vold.log
# > lastlog
# > sulog
ü 查看/var/cron/目录下的log文献，假如文献过大，则
# >log
ü 键入# crontab –r uucp命令，严禁uucp的使用。
ü 查看/opt/crash/<LETTERBUG>目录下是否有UNIX.*或VMCORE.*文献，如有则删除。
ü 进入/var/lp/logs目录，做如下操作：
# rm lpsched.?
# rm request.?
ü 进入/var/tmp/目录，做如下操作：
# > online.log
# > shutdown.log
# > star.log
ü 删除/usr/fox/reports目录下过期的操作员行为记录文献。
ü 删除/opt/fox/rptwrt/rpt_run/目录下过期的报表文献
ü 在根目录下，键入：
# cd /
# find / -fstype urfs –prune –o –name core –print
查看是否有core文献，假如有，记下其途径并删除它。
ü 在根目录下，键入：
# cd /
# df –kF ufs
查看硬盘各个分区的使用情况，保证硬盘有足够的自由空间。
ü 确认系统自动维护程序是否运营
# crontab –l

l 定期在工程师站AW上查看其他站的文献系统（以WP0001为例）：
# rlogin WP0001
键入密码：gnomes
<WP5101> sh
用与AW类似的操作，查找WP的文献系统中的垃圾文献，并做相应解决。查看WP的硬盘自由空间。最后键入：
<WP5101> logout
# exit

7. 文献备份
(1) CIO控制组态的备份
l 在工程师站AW0001上，进入工程师环境。
l 选择Config®Control_Cfg®CIO_STN_Cfg
l 选择所要备份的CP
l 在ICC环境中，选择Maint®Upload.
l 插入软盘，在ICC环境中选择Maint®SaveAll w/h Fmt，将所选择的CP的CIO控制组态备份到软盘中。
l 完毕该CP的备份后，选择New，对其余的CP进行CIO控制组态做备份。
l 不要忘掉对备份的软盘作好日期标签。
l 强烈建议至少做两套备份。

(2) 历史库组态的备份
l 仅在工程师站AW5102、5103上，进入工程师环境。
l 选择SftMnt®VT100进入终端仿真环境，键入：
# cd /opt/fox/hstorian/bin
# saveh50
根据提醒，插入软盘对历史库组态进行备份。
l 或者可以采用以下办法：
进入工程师环境，依次选择Config®Historian®Configurator®Edit® Collection Points ®CONTINUE (READ ONLY)®Files® Store Configuration as File，将历史组态保存为hist01（建议保存在/opt/dcs/tools目录下）。

(3) 应用文献的备份
根据第二章中所描述的文献系统结构，分别对画面文献、环境文献、DM管理文献、AM管理文献、通讯文献、报表文献、操作员行为记录文献、环境密码文献等进行软盘备份。
备份时的也许用到的UNIX操作命令 举例描述如下：
# fdformat /dev/fd0 对软盘进行格式化
# tar cvf /dev/fd0 /opt/dcs 将/opt/dcs目录下的文献备份到软盘中去
# compress DCS 压缩DCS文献
# uncompress DCS.Z 解压缩DCS.Z文献
# tar cvf /dev/fd0 * 将文献拷贝到软盘中去，软盘中的原内容将被覆盖
# tar rvf /dev/fd0 * 将文献拷贝到软盘中去，软盘中的原内容不被覆盖
# tar tvf /dev/fd0 将软盘中的文献列出来
# tar xvf /dev/fd0 将软盘中的文献拷贝到硬盘中去
# mount –F pcfs /dev/fd0 /pcfs 将DOS格式软盘挂到/pcfs目录下（注意应将软盘的写保护打开）
# dos2unix –ascii /pcfs/<DOS文献名> <UNIX文献名>
将DOS格式的文本文献转换为UNIX格式
# unix2dos –ascii<UNIX文献名> /pcfs/<DOS文献名>
将UNIX格式的文本文献转换为DOS格式
# umount /pcfs 将软驱从系统卸下

8. 文献恢复
(1) CIO控制组态的恢复
l 在工程师站AW5101上，进入工程师环境。
l 选择Config®Control_Cfg®CIO_STN_Cfg
l 选择所要备份的CP4001。
l 插入软盘，在ICC环境中选择Maint®Load All，将所选择的CP的CIO控制组态从软盘中恢复到硬盘中去。
l 选择顶部菜单“CHECKPOINT”。

(2) 应用文献的恢复

(3) 历史库组态的恢复
l 仅在工程师站AW0001上，进入工程师环境。
l 选择SftMnt®VT100进入终端仿真环境，键入：
# cd /opt/fox/historian/bin
# loadh50
根据提醒，插入软盘对历史库组态进行恢复。
l 或者可以采用以下办法：
进入工程师环境，依次选择Config ® Historian ® Configurator ®Edit ® Collection DEACTIVATE ® CONTINUE ® Files ® Load Configuration from File，将文献“/opt/dcs/tools/hist01”（历史库1）恢复到历史组态中。

9. 系统管理Sys_Mgmt
在I/A’s系统运营时，维护人员应注意顶部指示灯“”的颜色指示（参见第三章中的系统报警一节），并及时检查系统管理信息。
请参考随机资料B0193JC，以了解有关系统管理的具体内容。

(1) 检查系统管理信息
在工程师环境下，通过选择，即可进入系统管理环境。
在系统管理环境中，可依次进入系统网络中的各级画面及每一设备。根据各站、各总线的颜色、状态以及设备信息来判断系统状态，并采用相应解决措施。
系统管理环境中各级画面的颜色含义如下：

l Network Display （第一级画面）

站 颜 色
状 态
白色
正常
红色
站上网络通信故障，或
节点总线故障，或
与下一级设备（如CP、FBM）通信故障
灰色标记码
站的状态未知
白色标记码
站正常
黄色标记码
站的下一级设备有故障（如CP下的FBM有故障，AW站上的打印机有故障等），或容错设备之一有故障
红色标记码
该设备处在离线或故障状态

l Nodebus Display （在第一级画面中，按底部“Network”进入）

颜色/代码
含 义
原 因
红色“TA”
Nodebus A Transmitt
站在Nodebus A上发送信息失败
红色“TB”
Nodebus B Transmitt
站在Nodebus B上发送信息失败
红色“RA”
Nodebus A Receive
站在Nodebus A上接受信息失败
红色“RB”
Nodebus B Receive
站在Nodebus B上接受信息失败
“IA”
Cabel A Inhibit
严禁在Nodebus A上发送/接受信息
“IB”
Cabel B Inhibit
严禁在Nodebus B上发送/接受信息
“IAB”
Cabel A&B Inhibit
严禁在Nodebus A&B上发送/接受信息
红色“BAD CBL A”
Cable A
Nodebus A故障
红色“BAD CBL B”
Cable B
Nodebus B故障
红色“BAD CBL A&B”
Cable A&B
Nodebus A&B 故障
“INH CBL A”
Inhibit Cable A
Nodebus A状态报警被严禁
“INH CBL B”
Inhibit Cable B
Nodebus B状态报警被严禁
“INH CBL A&B”
Inhibit Cable A&B
Nodebus A&B状态报警被严禁

l PIO Bus Display （选择相应CP后，按底部“CONFIG”键进入）

颜色/代码
含 义
原 因
黑色“A PERIODIC ”
Fieldbus A
当前正在使用总线A，且允许总线自动定期切换
黑色“B PERIODIC”
Fieldbus B
当前正在使用总线B，且允许总线自动定期切换
黑色“A ENABLE”
Fieldbus A
当前正在使用总线A，且允许总线切换，但自动定期切换功能被严禁
黑色“B ENABLE”
Fieldbus B
当前正在使用总线B，且允许总线切换，但自动定期切换功能被严禁
黑色“A DISABLE”
Fieldbus A
当前正在使用总线A，但严禁总线切换
黑色“B DISABLE”
Fieldbus B
当前正在使用总线B，但严禁总线切换
红色“A”
Peripheral Channel “A”
上一次对总线A的访问失败
红色“B”
Peripheral Channel “B”
上一次对总线B的访问失败
红色“A&B”
Peripheral Channel “A&B“
上一次对总线A&B的访问失败
黑色“IA”
Inhibit Peripheral Channel “A”
严禁PIO总线A的故障报警
黑色“IB”
Inhibit Peripheral Channel “B”
严禁PIO总线B的故障报警
黑色“IA&B”
Inhibit Peripheral Channel “A&B”
严禁PIO总线A&B的故障报警

(2) 观测设备指示灯

I/A’s系统中的挂于节点总线(NODEBUS)、现场总线(FIELDBUS)上的设备均有指示灯来反映设备的工作状态：
l 对于CP，FBM，工作站接口卡(DNBT)
绿灯亮 设备运营正常
红灯亮 卡件故障、或接触不良、或通讯故障
红绿灯同时亮 系统开机自检、或硬件版本不对、或通讯故障

(3) 故障排除的基本方法

运用顶部指示灯“Sys”系统管理环境SMDH可以发现故障点。
l 假如是总线问题，检查接线是否良好。
l 假如是站的接口卡或CP故障，可先按一下卡件的复位键，观测是否恢复正常。注意，在工作站接口卡复位后，工作站应重新启动。
l 假如是FBM故障，在相应的CP PIO总线图上选种该FBM，再选中“EQUIP CHG”键，进入FBM设备操作画面。若FBM显示为蓝色，选中“GO ON-LINE”；若为红色，则选“DOWNLOAD”。假如故障不恢复，则需检查FBM的标记码（LETTERBUG）是否有所松动，这也许需要拔插一下FBM标记码；当系统断电恢复后，也许出现某个CP下的FBM均是红绿灯亮，此时，可在相应的CP PIO总线图上选取FBM0，而后选择“EQUIP CHG”，做一下“GENERAL DOWNLOAD”。假如存在个别FBM卡件无法ON_LINE,
l 当工作站的外设（如：打印机、GCIO、报警键盘、磁带机）故障时，应先检查接线，再通过断电——上电方式来复位外设。
l 如进行上述工作后仍然不能排除故障，请与上海福克斯波罗有限公司联系。

第五章 I/A系统V6.2.1版本的安装
注 意
I/A软件的安装或升级，应由福克斯波罗授权的技术人员进行，用户在自行安装或升级时应向福克斯波罗公司进行征询有关的升级策略和环节，以保证万无一失！！！

1. AW51的安装过程
I. 安装I/A V6.2版本
l AW上电。
l 同时按下 〈STOP〉及A键，系统将出现“OK”提醒符。
l 将V6.2版本DAY0启动光盘放到AW的光驱中去。
l 待后，键入命令：OK boot cdrom
l 根据画面提醒输入“root”及密码“gnomes”
l 待出现“#”提醒符后，进行以下操作：
# env /查看当前环境设立
# STATION_TYPE=AW51 /将工作站类型设立为AW51
# export STATION_TYPE /将站类型设立写入内存
# cd / /将K0175SN-E盘片插入软驱
# tar xvf /dev/rfd0c /将软盘中内容写入
# cd /tmp
# ia_install AW51 /执行I/A软件的安装
根据画面提醒选择“D”及“y”
在接下来的30分钟中，安装程序将自动将Solaris操作系统及I/A的基本软件安装到AW0001硬盘中去。
待基本系统安装结束后，依照画面提醒，键入命令：
# reboot -- -r
l 当出现出现I/A基本初始画面后，表达基本系统的安装已经完毕，接下来应将安装I/A系统的应用软件，亦即“commitied”安装，具体操作如下：
进入工程师环境，依次选择Config ® Install_AW®Install Software ® Commited Install Files。
依据画面的提醒，先后插入系统组态“COMMITED”盘（盘号#101），CP40B映像文献（盘号#71501），DAY0光盘（盘号#65101），V6.2版本REVISION LEVEL盘（盘号#11001~#11003）。
当应用软件安装结束后，依次选择Log Review ® Display Installation Log ® 选择安装记录文献 ® Show selected log查看安装记录文献。在安装记录文献中不应出现红色警告标志，否则表达系统应用软件安装有误，应重新安装。
l 当应用软件安装结束后，应将工作站重新启动一遍，依次选择：
SftMnt®Reboot_AW®REBOOT
l 当系统带有I/A’s V6.2版本信息的初始画面后，表达I/A V6.2系统已经安装成功。

II. 安装FoxView/FoxDraw V99.2.1版本
l 安装FoxView/FoxDraw V99.2.1的具体操作环节如下：
进入VT100，做如下操作：
# cd /opt/fox/ais/bin
# aisstop
l 放入FoxView/FoxDraw V99.2.1光盘，做如下操作：
# cd /tmp
# mount -F hsfs –o ro /dev/sd6a /cdrom
# cd /cdrom
# inst_sw 6.2
软件安装结束后，操作：
# cd /tmp
# unmount /cdrom
l 取出FoxView/FoxDraw V99.2.1光盘，重新启动工作站。
l 当系统出现FoxView界面后，表达FoxView/FoxDraw V99.2.1安装成功。

III. 升级I／A到V6.2.1版本
l 接下来可以将系统升级为V6.2.1，亦即“Release Update”安装，具体操作如下：
进入VT100，做如下操作：
# cd /opt/fox/ais/bin
# aisstop
在工程师环境，依次选择Config à Historian à Scheduler à点击Schedule Historian à 选择hist01 à Stop
在工程师环境，依次选择Config ® Install_AW ® Install Software ® Release Update。依据画面的提醒，先后插入V6.2.1的相关盘片，涉及系统信息盘（盘号#10091），CP40B映像文献（盘号#71501），V6.2.1 Release Update光盘（盘号#65101），REVISION LEVEL盘（盘号#11001~#11004）。
当应用软件安装结束后，依次选择Log Review®Display Installation Log®选择安装记录文献®Show selected log查看安装记录文献。在安装记录文献中不应出现红色警告标志，否则表达系统应用软件安装有误，应重新安装。
l QUICK FIX 安装
QF号 说明 安装位置
QF991342 启动时产生垃圾文献补丁盘 所有工作站
下面将对补丁盘的安装做一个简朴描述：
ü QF991342
1. 安装补丁盘
# cd /
# tar xvf /dev/fd0
2. 确认出现以下文献
/opt/rem/remv
/opt/rem/remd

重新启动工作站，待出现I/A初始画面后，整个安装过程结束，接下来用户可按照第二章、第四章描述的文献结构及恢复环节将本系统的有关组态文献、画面文献、通讯程序（以上文献的所有包含在系统备份盘中了）等安装到AW硬盘中去。

2.
