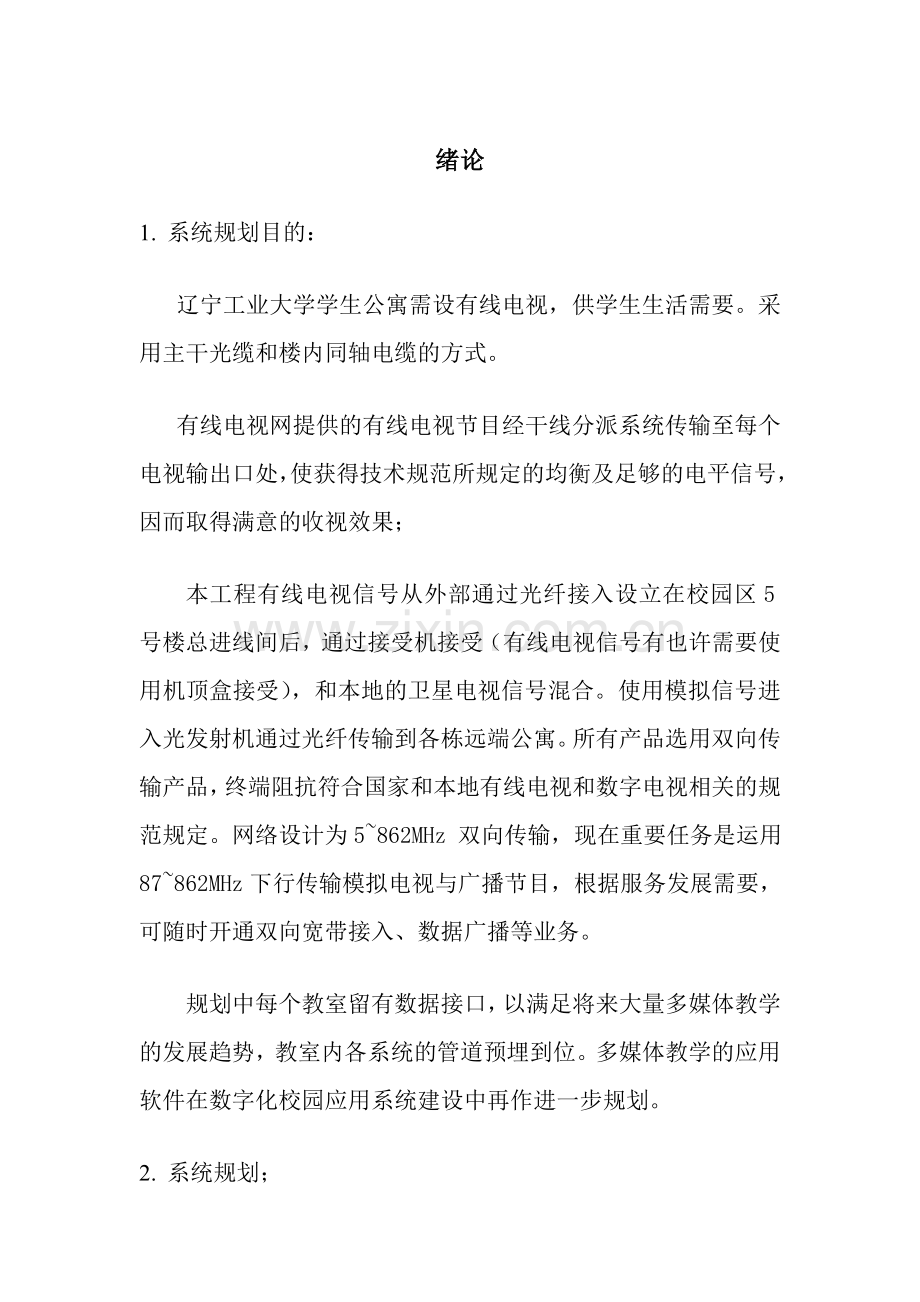

绪论
1. 系统规划目的：
辽宁工业大学学生公寓需设有线电视，供学生生活需要。采用主干光缆和楼内同轴电缆的方式。
有线电视网提供的有线电视节目经干线分派系统传输至每个电视输出口处，使获得技术规范所规定的均衡及足够的电平信号，因而取得满意的收视效果；
本工程有线电视信号从外部通过光纤接入设立在校园区5号楼总进线间后，通过接受机接受（有线电视信号有也许需要使用机顶盒接受），和本地的卫星电视信号混合。使用模拟信号进入光发射机通过光纤传输到各栋远端公寓。所有产品选用双向传输产品，终端阻抗符合国家和本地有线电视和数字电视相关的规范规定。网络设计为5~862MHz 双向传输，现在重要任务是运用87~862MHz下行传输模拟电视与广播节目，根据服务发展需要，可随时开通双向宽带接入、数据广播等业务。
规划中每个教室留有数据接口，以满足将来大量多媒体教学的发展趋势，教室内各系统的管道预埋到位。多媒体教学的应用软件在数字化校园应用系统建设中再作进一步规划。
2. 系统规划；
一. 频道规划：
概述：根据辽宁工业大学学生公寓工程有线电视系统设计要点的规定及有线电视系统的发展趋势，综合考虑工程辽宁工业大学学生公寓的潜在需求和国内有线电视系统的发展现状，系统总体技术和装备应达成目前已成熟技术的先进水平，有线电视系统选用高质量广播级750MHz邻频调制前端，传输网络设计为单向750MHz邻频传输方式，最大可传输80套电视节目（DS1-DS42，Z1-Z38），本方案实际使用21个频道。
节目套数是本系统方案设计的基本参数，它是决定网络传输频带宽度，选择干线传输方式等技术问题的依据。系统中选用高质量、低衰减的美国物理高发泡同轴电缆，以后可扩展到1000MHz带宽，能满足XX的目前工作需要，又能适应此后五年到十年的技术发展变化。根据设计规定，系统应接辽宁、锦州、北京、黑龙江、吉林、天津、辽工等共计21套节目。
二.系统结构规划；
由于辽宁工业大学校区内建筑物较多，且宿舍楼到有线电视中心的距离总数已超过1000米距离。为保障有线电视的信号在传输过程中信号但是多衰减，以及后期有线电视系统的维护和检修工作，我们建议采用电信运营商敷设的校园主干光纤系统为有线电视系统的主干传输线缆。传输系统频率范围为5-862MHz。
主干通过从教学楼6楼信息中心接校园主干光纤作传输线缆到其中一栋宿舍楼通过同轴电缆和分支分派器提成6路分别进到4栋宿舍、食堂和生活服务楼的配电间，经干线放大器之后通过SYWV75-7做为楼层间的主干到各个宿舍间的会聚点经分派器后由SYWV75-5接入到电视终端，并通过调整使得各个宿舍间的有线电视信号电频在一个合理的平均值内，以便电视能达成最佳的收看效果。
有线电视系统室外主干用采用SYWV75-9有线电视线，垂直干线和水平系统干线主干采用SYWV75-7有线电视线，工作区系统接入电视等设备的线为SYWV75-5的有线电视线。

线路敷设明细表：
五号楼
一层
二层
三层
四层
五层

8
14
10
15
1

网络机房和所在的楼层汇至干线放大器，二，三，四层分别汇至机房，五六七三层一根主线汇至机房。（既四根-9线汇至机房，一层8根-5线到机房。五六七三层的-5线汇至六层与-9线缆连接）
南区（南一到南十一）
6
8
9
11
6
5
8
9
5
6
9

光接受机输出4根电信号，使用-9或-7电缆传送至各个楼层，与房间连接线（-5线）连接
北区（北一到北十）
6
9
8
9
7
8
4
5
8
9

光接受机输出4根电信号，使用-9或-7电缆传送至各个楼层，与房间连接线（-5线）连接

二.系统设备配置
1.自办节目，卫星接受设备，广播电视
自办电视；
频段
序号
频 道
节目名称
频率(MHZ)
备注
自办
1
Z8
辽工之声
224.25
自办

2.前端 干线

设备名称
型号
数量
厂家
信号源部分
地面卫星接受天线

2套
TOTOLINK
四功分器
4_WAY
2台
西贝
卫星接受机
佳讯
8台
佳讯
电视接受天线
HDA-5000
2套
鸿耀达电子
接受天线
MMDS
1套
鸿耀达电子
立杆

3个

前端
邻频调制器

12个
北京佳视
带通滤波器

2个
CATV
混合器
16路
1个
北京佳视
机箱
19in标准
4个

双向滤波器

1台
北京佳视
上行信号解决器

1个
北京佳视
监视器

9台
北京佳视
避雷器

3套
翼泰
天线放大器

3套
鸿耀达电子
传输物质
干线放大器
SB-7530MZ1
2个
鸿耀达电子
防雨箱

1个
创安
高发泡铠装电缆
SYWV-9
1500米
沈阳北方信源
支干线铠装电缆
SYWV-7
1200米
沈阳北方信源
用户系统
三分派器

4个
北京佳视
二分派器

2个
北京佳视
二分支器

38个
北京佳视

3.用户分派网络
用户分派网络位于干线传输系统和用户终端设备之间，它将干线传输系统输送的信号进行放大和分派，使各用户终端得到规定的电平，然后将信号均匀地分派给各用户终端。用户分派网络保证各用户终端之间具有良好的互相隔离作用互不干扰。

分支器的作用是将电缆输入的电视信号进行分支，每一个分支电路接一台电视机分支器。分支器具有一个主路输入端，一个主路输出端和若干个分支输出端构成，如图所示。

4.设备维护.仪器仪表及辅助设立
重要设备
1.PBI-4000MUV 广播级全频道捷变式邻频调制主机2.高频头3.PBI十六路混合器4.PBI卫星接受机5.光接受机6.双向干线放大器7.分支分派器8.用户盒

（1）前端器材 涉及邻频调制器12个、带通滤波器2个、16路混合器1个、19in标准箱4个、双向滤波器1台、上行信号解决器一个、监视器9台、避雷器和天线放大器3套及配套电源等
（2）信号源部分 涉及地面卫星接受天线2套、四功分器2台、卫星接受机8台、电视接受天线2套、MMDS接受天线1套和立杆3个等。
（3）配套设备 节目制作设备及控制台1套、监视器8台、电视机架若干。
（4）传输干线 涉及干线放大器2个、防雨箱一个、高发泡铠装SYWV-9电缆1500m、支干高发泡铠装SYWV-7电缆1200m。干线辅材有钢绞线、抱箍、花兰螺钉、挂钩、接地夹板若干。土建材料有电杆、避雷设施等。费用此外计算。
（5）分派网络器材 三分派器4个、二分派器2个、二分支器38个；F接头和插头若干，用户终端盒72个

三.施工方案
信号与前端部分：
1、天线的安装。将天线连同支架安装在天线座架上。天线的方位通常有一定的调整范围，应保证在接受方向的左右有足够的调整余地。较大的天线一般都采用分瓣包装运送，故在安装时，应将各部分重新组装起来。天线组装后，型面的误差、主面与副面之间的相对位置、馈源与副面的相对位置，均应用专用工具进行校验，保证误差在允许的范围内。校验完毕，应固紧螺栓。
天线馈源安装是否合理，对天线的增益影响极大。对于前馈天线，应合馈源的相位中心与抛物面焦点重合；对于后馈天线，应将馈源固定于抛物面顶部锥体的安装孔上，并调整副反射面的距离，使抛物面能聚焦于馈源相位中心上。天线的极化器安装于馈源之后。对于线极化（水平极化和垂直极化），应使馈源输出口的矩形波导窄边与极化方向平行；对于圆极化波（如历旋圆极化波），应使矩形导波口的两窄边垂直线与移相器内的螺钉或介质片所在平面相交成45°角的位置。
2、高频头的安装。高频头的安装较为简朴，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧。高频头的输出端与中频电缆线的播送相接拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水保护管套效果更抱负。
3、接受机的安装。接受机放置于室内。应选择通风良好，能防尘、防振，不受风吹、雨淋、日晒，并靠近监视器或电视机的位置。将中频输入线、电源输出线、音视频输出线和射频输出线按说明书的规定进行连接。
干线部分与用户分派网络：
干线传输部分是把前端接受的电视信号传输给用户分派系统的一系列传输设备。
为了向各地点传输符合规定的信号，传输网络的结构可以是星形、树形或是星-树形，在某些场合也可以采用网形或环形结构。自前端至各建筑物的传输部分为干线传输部分，干线传输电缆采用SYKV-75-9/12或SYV-75-9/12同轴电缆。若干线距离较长，为了保证末端信号有足够高的电平，需要加入干线放大器以补偿电缆的衰减。电缆对信号的衰减基本上与信号频率的平方根成正比，故有时需要加入均衡器以补偿干线部分的频谱特性，保证干线末端的各频道信号电平基本相同。
管道可采用钢管、混凝土预制管或硬质PVC管，孔径应不小于80mm。钢管壁厚应大于4mm，PVC管壁厚应大于4.5mm，钢管应进行防腐解决，埋深应不小于0.8m（冻土层以下）。由于建筑物也许下沉，进出建筑物的管道应选用钢管。与热力管道交叉的地方，不宜采用硬质PVC管，车行道以外的地方可以使用硬质PVC管。
人（手）孔一般在下列情况下设立：
(1)电缆汇集和分支点处。
(2)拐弯和引入建筑物处。
(3)引上、引下的地方。
(4)管道超过允许长度的地方。
(5)穿越道路的道路两侧。
室外延长线上的设备必须安装在地面以上或建筑物内，严禁将设备安装在人工手井或地沟内；另一种方法是安装在地上的设备落地箱内，但应考虑其造价、占地及安全等问题。
墙壁电缆、贴墙敷设电缆与有关障碍物交越距离应符合下表的规定：
交越情况
平行间距（cm）
交叉间距（cm）
与避雷引下线
100
50
与给水管
15
5
与带有绝缘层的低压电力线
50
30
根据有线电视系统工程的规定,有线电视用户分派系统采用分支分派形式,规定每户一根线,分别独立设立。暗线设立规定为,在每层楼中设用户分派点, 由分支器、分支器箱、电缆、馈线管组成星型用户分派网。楼层为信号分派层 ,电缆和馈线管贯穿各个楼层房间 ,起着非常重要的作用 。

四.人员安排
考虑到“辽宁工业大学校区学生公寓有线电视系统”项目信息点多、分散、系统功能齐全，施工质量规定高等特点，我司根据工程设计、实行及项目管理经验，在现场组建项目组并配备相关人员。工程项目组设项目总指挥、项目经理、技术负责人、设计工程师、工程技术人员、质量管理工程师、项目管理人员、安全员等。
① 施工人员：
涉及施工班组长，技术工人等。负责工程的具体实行，在管理人员的领导和技术支持下，保质保量完毕施工任务，并配合相关人员完毕各类签证和报表等文档资料工作。
② 技术人员：
由我方现场工程师、现场设计员、测试工程师和厂商技术支持人员组成，负责按照施工进度计划及时提供系统设计说明、系统图和施工图，并积极配合建设单位解决解决施工过程中的配置调整变更等技术问题，在施工过程中负责检查施工质量是否符合设计规定和相关国家、地方标准，并负责系统接线、测试、竣工资料整理、用户培训等工作。
③ 管理人员：
项目总指挥
监督工程的整体进度，协调本项目与公司其它项目的矛盾，解决公司工程人员的调配。负责协议条款的法律征询并审定，解决也许的纠纷和办理有关工地人员、财产和协议的保险，负责项目的商务联络。
负责整个项目的资源保障工作，具体涉及：工程物料采购供应，后勤保障，员工培训和福利，投诉和紧急事件解决，售后服务计划保障。
项目经理
代表公司履行本工程协议，是工程的总协调、管理和负责人，负责本项目组内人员、资源的调配、有关政策制定、审核批准工程预算、召集会议和签署重要商务及工程文献，对工程实行中的重大问题进行决策，总体掌握工程进度和质量情况，解决工程中各种疑难问题。本工程采用项目经理负责制，项目经理有绝对权力调配本工程现场人力、物力、财力和优先使用公司其他工程范畴的资源，保证工程保质保量准时完毕。
资金与进度：
前端器材费用：单位（万元）
序号
名称
单位
数量
单价
金额
1
捷变频调制器
台
60
1500
90000
2
C波段高频头
只
23
380
8740
3
Ku波段高频头
只
19
150
2850
4
带通滤波器
个
30
400
12023
5
16路混合器
台
35
420
14700
6
19in标准机箱
个
25
400
10000
7
双向滤波器
台
60
50
3000
8
15A供电器
台
15
2500
37500
9
上行信号解决器
台
10
1200
12023
10
监视器
台
19
1500
28500
11
辅材费用

100000
小计

259290
信号源费用： 单位（万元）
序号
名称
单位
数量
单价
金额
1
卫星接受天线
套
10
520
5200
2
卫星接受机
台
28
650
18200
3
C波段卫星天线
套
15
1200
18000
4
Ku波段卫星天线
套
12
480
5760
5
电杆
个
18
1250
13500
小计

60660
分派网络器材费用： 单位（万元）
序号
名称
单位
数量
单价
金额
1
分支器，分派器
只
4500
20
90000
2
用户终端盒
只
150
120
18000
3
网络机柜
台
5
3500
17500
小计

125500
传输干线费用： 单位（万元）
序号
名称
单位
数量
单价
金额
1
双向干线放大器
台
18
1650
29700
2
SYWV-9电缆1500m
米
15000
2
30000
3
SYWV-7电缆1200m
米
12023
4
48000
4
避雷设施
个
15
500
7500
小计

115200
工程劳务费： 单位（万元）
序号
名称
工期（月）
人数
元/月
金额
1
项目总指挥
7
2
10000
140000
2
设计师
7
4
8000
144000
3
项目经理
7
4
5000
140000
4
项目技术负责人
7
8
6000
336000
5
现场工程师
7
10
7500
525000
6
材料管理员
7
6
2500
105000
7
工程质量安全员
7
8
5000
280000
8
预算员
7
4
4000
112023
9
文员，资料员
7
8
3500
196000
10
现场其别人员
7
20
2023
280000
11
安装钳工
7
32
6500
1456000
12
普工
7
20
5000
700000
13
穿线人员
7
22
6000
924000
14
线路端接人员
7
30
4500
94500
15
安装施工指导费
7
5
5000
175000
小计

5607500
其他费用： 单位（万元）
序号
名称
工期（月）
人数
元/月
金额
1
调试人员
7
15
5500
577500
2
验收人员
7
15
5000
525000
3
不可预见费
7

3000000
4
设备运送费
7

150000
5
工程劳务税金
7

750000
小计

5002500
费用总计：11170650万元整
项目实行进度安排
（1）施工准备阶段：
◆ 工程实地勘测；3月初（第1周）◆ 深化设计方案；3月中旬（2~3周）
◆ 技术方案论证；3月末（第4周）◆ 施工技术交底；4月初（第5周）
◆ 材料和设备采购、检测 4月中旬（6~7周）
（2）主体施工阶段
◆ 施工组织设计报审；4月末（第8周）◆ 图纸会审；5月初（第9周）
◆ 开工报告；5月中旬（第10周） ◆ 管线及预埋箱、盒、材料进场报验；5月末（11~12周）
◆ 管道隐蔽工程记录与验收。6月初（第13周）
（3）线缆敷设：
◆ 线缆材料进场报验；6月中旬（第14周）◆ 线缆敷设；7月初（15~16周）◆ 线缆检测、记录和验收；7月中旬（17~18周）
◆ 电缆敷设记录。7月末（第19周）
（4）设备安装施工阶段
◆ 设备进场报验；8月初（第20周）◆ 前端设备安装 8月中旬（21~22周） ◆ 机房设备安装。8月末（第23周）
（5）系统调试阶段
◆ 安全防范子系统线路测试；9月初（第24周）◆ 各系统接地电阻测试；9月中旬（第25周）
◆ 绝缘电阻测试；9月中旬（第26周） ◆ 竣工资料整理及交付；9月末（第27周）◆ 系统自检及整改；10月初（第28周）◆ 系统培训；10月中 旬（第29周）◆ 竣工验收，交付使用。10月中旬（第30周）
1.预安装
设备依照双方批准的环节进行安装。我公司项目经理与我公司工程师一起制定出材料到位时间表，以便我公司进行预安装工作。由项目经理向现场队伍和项目行政助理发出相应的安装时间表。准备现场日报表以记录现场的每日工作情况。每个安装现场合需的物料将送到预安装队，预安装队将从工地仓库处取得物料。预安装队将进行如下工作：
1）预安装队依照物料清单装置所需的设备； 2）列出每个现场合需连线，并预先装置；3）每条设备的连线将分别测试以保证连接是依照规定指标；3）跟踪库存记录以反映已安装设备的状态。
2.现场勘察
在设备送往现场安装之前，先勘察现场情况。重要是勘察现场是否依照提交标准准备就绪。各项将予具体检查的项目均需列表。
工作地点检查后将作出一份报告给客户说明工作地点准备规定，基于这份完整的报告，我公司和客户将共同拟定开始工作地点的准备和安装的标准。这份完整的报告将有也许包含工作地点条件的证明照片。
3.工作地点的准备
在设备运到工作地点进行安装之前，工作地点应进行准备以使地点的条件适合于设备的安装。一旦准备工作完毕，将作出一份关于工作地点的完毕告知书，如发现与该告知书不符合的问题立刻与客户报告。
4.安装图表和配置
针对每一工作地点，均需作出下列各项图表：
拟定设备间的位置之布局图表；
每个工作地点的设备间机架的配置图表
连接工作地点内外的设备之所有连接的图表。
施工安装流程图

施工安装流程图

五．资金预算
器材费是下列几项费用的总和。
（1）前端器材 涉及邻频调制器12个、带通滤波器2个、16路混合器1个、19in标准箱4个、双向滤波器1台、上行信号解决器一个、监视器9台、避雷器和天线放大器3套及配套电源等，此外尚有各种辅助费用。
（2）信号源部分 涉及地面卫星接受天线2套、四功分器2台、卫星接受机8台、电视接受天线2套、MMDS接受天线1套和立杆3个等。
（3）配套设备 节目制作设备及控制台1套、监视器8台、电视机架若干。
（4）传输干线 涉及干线放大器2个、防雨箱一个、高发泡铠装SYWV-9电缆1500m、支干高发泡铠装SYWV-7电缆1200m。干线辅材有钢绞线、抱箍、花兰螺钉、挂钩、接地夹板若干。土建材料有电杆、避雷设施等。费用此外计算。
（5）分派网络器材 三分派器4个、二分派器2个、二分支器38个；F接头和插头若干，用户终端盒72个；假负载和辅材按多少元\户计价。
（6）工程劳务费
1.设计费 按器材总价的一定比例计算。
2.调试费 对于联网型系统，按器材总造价一定比例计算。
3.安装费和土木工程施工费 根据有线电视施工安装的工时定额标准计算。
4.安装施工指导费。
（7）其他费用
1.验收费 按本地规定收取计入预算造价内。
2.不可预见费 按器材总价5%-10%计算。
3.器材运送费。
4.工程劳务税金 按劳务费一定比例计算。
以上费用根据实际情况进行更加具体的预算。根据我们学校情况预计一千万左右（涉及采购电视的费用）。

六.进度安排
各系统的施工工序为： 图纸审核→器材检查→ 暗管预埋、线槽铺设及支持 件；固定件的预埋、和预留孔洞→管槽解决→线缆测试→设备安装→调试→竣工 验收。
各工序的操作方法如下：
1 图纸审核
根据设计图纸内容及技术规定，明确施工任务，备好施工用工料及机具，同 时与甲方、监理单位、土建及装饰等施工单位协调好关系，做好进场施工准备。
2 器材检查
水泥及水泥品 各种标号的水泥应符合国家规定的产品质量标准。工程施工中不得使用 过期的水泥，严禁使用受潮变质的水泥。 水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变 质迹象的，使用前均应进行实验鉴定，依据鉴定情况拟定使用方案或另 行更换。
使用推荐标准图纸中的混凝土砌砖(以下简称砌块)规格、强度等规定，应符 合推荐标准图纸的各项规定。 通信管道工程用的石料，应符合下列规定： 应采用天然砾石或人工碎石，不得使用风化石； 石料的粒径应符合设计文献的规定； 石料中含泥量，按重量计不得超过 2％； 针状、片状颗粒含量，按重量计不得超过 20％； 硫化物和硫酸盐类含量，按重量计不得超过 1％； 石料中不得有树叶、草根、木屑等杂物。 通信管道工程用砂应符合下列规定： 通信管道工程应采用天然砂； 通信管道工程宜使用中砂；砂的细度模数(MX)如下： 粗砂 MX 为 3．7—3．1，平均粒径不小于 0．5 毫米； 中砂 MX 为 3．0—2．3，平均粒径不小于 0．35 毫米； 细砂 MX 为 2.2—1．6，平均粒径不小于 0．25 毫米； 特细砂 MX 为 1．5—0．7，平均粒径不小于 0．15 毫米。 泥系指粒径小于 0．08 毫米尘屑、粘土等。 砂中的云母和轻物质，按重量计不得超过 3％； 砂中的泥土、按重量计不得超过 5％； 砂中的硫化物和硫酸盐，按重量计不得超过 1％； 砂中不得具有树叶、草根、木屑等杂物。
3 管子预埋、线槽铺设及支持件、固定件的预埋、预放和预留孔洞
（1）管子预埋 管子预埋配合土建的工程进度安排； 暗管管路的直线敷设长度不宜超过 30 米，管路长度如超过 30 米，需加装暗 线盒等装置； 为便于施工和维修，暗管如弯曲时，其弯曲的夹角不应小于 90 度，钢管的 弯曲半径在敷设电缆时不得小于钢管外径的 10 倍，在敷设塑料电线时不得小于 钢管外径的 6 倍，如有二次弯曲，应把弯曲处设在暗管的二端，这时暗管长度应 缩短到 15 米以下，并不得有 S 弯； 埋设在底层或焦碴层内的钢管应采用厚壁管，并做好防腐蚀解决； 各类管材的管子接头应用螺丝接头连接或以套管连接，不应采用焊接方 法； 管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒子 内外侧均应套锁母； 伸缩缝二侧的接线箱内外层需刷防护油漆，箱盖安装要平整； 管子应预埋在非燃烧体结构内，其保护厚度不应小于 3 厘米； 管子敷好后，应在管子两口用棉纱堵住，防止沙石进入管内；
（2）线槽铺设； 水平线槽、垂直线槽的安装位置须经监理方统一协调后给出，不得随意安 装； 线槽的直线段应每隔 1.0-1.5m 设立吊点或支点，在下列部位也应设立吊点 或支点；线槽接头处；距接线盒 0.2m 处；线槽走向改变或转弯处；吊装线槽的 吊杆直径不应小于 6mm。线槽的接头处，应用连接片固定；线槽的拼接应平直， 不应有高低、弯曲出现。
（3）支持件固定件的预埋、预放和预留孔洞。CATV 电视终端等预埋盒，在预埋时其埋入深度要控制在与粉刷层基本平 齐位置， 并且所有同类型预埋盒的标高应一致。 除设计有特殊规定外， 一般 CATV 电视终端等的预埋盒标高为离楼层面 30cm.。
（4）人(手)孔铁盖应符合下列规定： 人(手)孔铁盖装置(涉及外盖(内盖)、口圈等)的规格应符合标准图的规定； 人(手)铁盖装置应用灰口铁铸造，铸铁的抗拉强度应不小于 11.77KN 铸铁质 地应坚实，铸件表面应完整，无飞刺、砂眼等缺陷。铸铁的防锈解决应均匀 完好； 铁盖与口圈应吻合，盖合后应平稳、不翘动； 铁盖的外缘与口圈的内缘间隙应不大于 3 毫米；铁盖与口圈盖合后，铁盖边 缘应高于口圈 1—3 毫米。
（5）管槽解决 在穿线前，须对暗管及线槽进行清扫； 对管路的清扫方法如下：在钢丝上绑以擦布成拖把状，来回拉几次，将管 内杂物和水份擦掉。管路清扫后，随即向管内吹滑石粉，以保证穿线质量。 线槽中的灰尘、沙石应用刷子清扫。
（6）线缆铺设 导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内 焊接或用端子连接。同轴电缆、光纤、五类线等都应一线到底，严禁 中间接头，并且在穿放时不要弯曲太大，一般弯曲半径至少为线缆直 径的 6-10 倍； 穿管绝缘导线或电缆的总截面积，不应超过管内截面积的 40%； 线槽内导线或电缆的总截面积，不应大于线槽净面积的 50%； 垂直线槽内线缆每隔 2m，须对线缆进行绑扎并固定； 线槽内线缆的叠放应整齐，并应做好线槽分段剖面线缆分布图；
（7）线缆测试 综合布线应按标准测试，应满足国家标准规定。进行以下测试： 线缆铺设后，应对每回路的导线用 500V 的兆欧表测量绝缘电阻，其对地 绝缘电阻不应小于 20M 。 对要连接各设备的接地线的接地电阻值，应附合《通信局（站）接地设计 暂行技术土规定》 （YDJ26-89）规定。
工作接地电阻值应小于 4 ，采用联合接地时，接地电阻值应小于 1 测试完毕后，应做好测试报告。
4、竣工验收
工程完毕后，由施工方、各主管单位及甲方共同验收，合格为准。 在竣工验收前须准备好全套竣工文献，一套完整的竣工文献应涉及竣工 图纸、操作说明。尚有实行过程中的设计变更、预检记录、隐蔽工程验收 记录、测试报告等到。 系统验收的内容涉及： 确认各阶段测试结果； 验收组织认为必要项目的复检； 设备的清点核算； 对系统进行评估和签收。 应提交的竣工资料内容
工程资料：指综合布线系统在工程实行中的所有工程档案资料，涉及：各 种记录、文献、资料、图纸、工作计划、报告、证明、工程质量评估。

辽宁工业大学有线电视系统设计报告

院（系）： 软件学院
专业班级：楼宇智能化工程技术111班
学 号：
学生姓名： 王赫峤
指导教师： 任国臣
