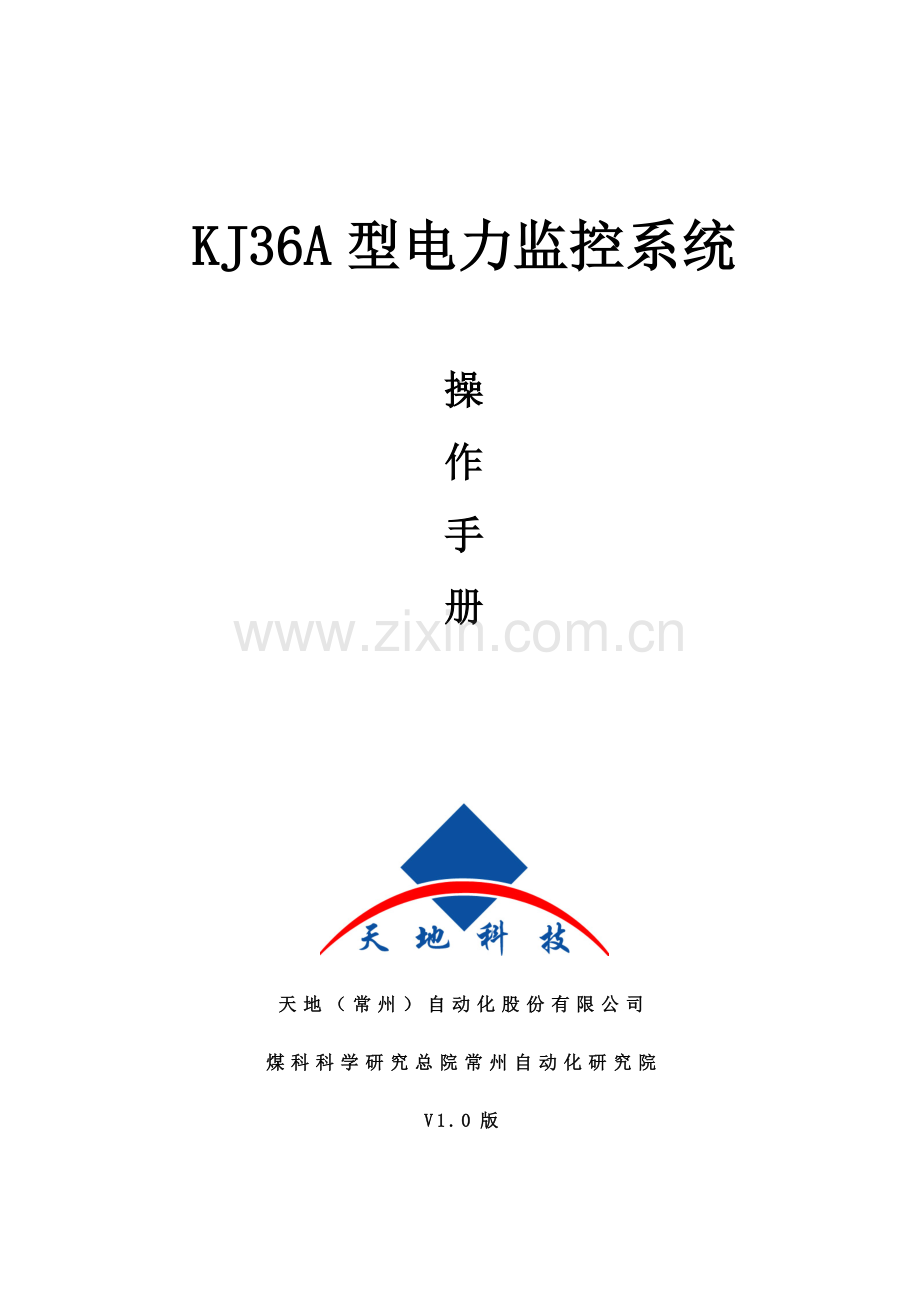

KJ36A型电力监控系统

操
作
手
册

天地（常州）自动化股份有限公司
煤科科学研究总院常州自动化研究院
V1.0版

目 录

一、 登录和退出系统 1
1.1 登陆系统 1
1.2 切换用户 1
1.3 退出系统 2
二、 查看实时监测信息 2
2.1 进入主索引界面 2
2.2 查看重要信息 3
2.3 告警信息窗口 4
三、 系统界面的重要操作 4
3.1 设立和撤消工作牌 4
3.2 遥控操作 6
3.3 远程复位操作 9
3.4 显示和隐去导航图 10
四、 管理软件操作 11
4.1 信息检索 11
4.2 报表 12
4.3 查看动态曲线 14

KJ36A型电力监控系统操作手册

一、 登录和退出系统

1.1 登陆系统
在桌面上双击，出现控制台画面，如图1-1所示。

图1-1 系统控制台（用户登录前）

待系统初始化完毕以后，单击 ，出现用户登录界面，如图1-2所示。

图1-2 用户登录界面

输入用户名和口令，点，若口令对的，登录成功，控制台按钮由灰色变为可用，如图1-3所示。（默认用户名为root，口令为空）

图1-3 系统控制台（用户登录后）

1.2 切换用户
若要退出当前用户，以另一用户名登录，先单击，确认后再进行登陆。
注意：当前登录用户离开时，最佳退出登录（点用户退出），但不要退出系统（点系统退出），防止别人用自己的用户名进行操作。

1.3 退出系统
单击控制台，出现系统退出界面，如图1-4所示。

图1-4 系统退出界面

输入用户口令，点“系统退出”，若口令对的，则退出系统。（口令同系统的登陆口令）

二、 查看实时监测信息

2.1 进入主索引界面
单击，出现主索引界面，如图2-1所示。

图2-1 系统主索引界面
2.2 查看重要信息
单击主索引界面中相应的图标，即可查看相应的实时监测信息以及其他信息。
如单击“中央变电所”，出现井下中央变电所监控界面，如图2-2所示。

图2-2 系统监控界面浏览
图中显示了变电所的供电图以及实时电力参数等信息。

2.3 告警信息窗口

图2-3 告警信息窗口

一般总是置于最前。将窗口拖至屏幕一边，然后单击窗口标题栏，光标离开，窗口即可隐藏。
当有事故报警、变位信息等产生，或者用户进行某个特殊操作（如遥控操作）时，告警信息对话框会自动弹出，以显示当前产生的重要信息和用户进行的关键操作。

三、 系统界面的重要操作

3.1 设立和撤消工作牌
l 设立工作牌
鼠标移动到需要设立工作牌的开关上，左键单击，弹出一个菜单，如图3-1所示。

图3-1 设立工作牌

选择设立工作牌，弹出标牌参数对话框，如图3-2所示。

图3-2 标牌参数设立

对工作牌的“相关信息”进行编辑之后，单击“确认”实现放置工作牌。
注意：请勿将工作牌放置在开关的运营状态之上，否则将无法撤消工作牌。
l 撤消工作牌
鼠标移至工作牌上，单击左键，弹出如图菜单，单击“撤消标牌”即可撤消工作牌。

图3-3 撤消标牌操作

3.2 遥控操作
在监控界面空白处单击鼠标右键，弹出一个菜单，如图3-4所示。

图3-4 进入遥控操作

单击“进入遥控操作”，出现“操作口令检查”对话框进行口令确认，如图3-5所示。

图3-5 遥控操作口令检查

操作员的操作口令默认为空，再选定监护人，用户名选user，输入口令为空，然后单击“确认”，则进入遥控状态。此时任务栏上的监控窗口标题闪烁，提醒处在遥控状态。
单击需要控制的开关，如对“中央变电所”的“1#低压变”开关进行远程合闸操作，如图3-6所示。

图3-6 遥控预命令下发确认

点“确认”，出现遥控返校等待窗口，提醒系统正在进行遥控返校，如图3-7所示。

图3-7 遥控命令返校等待

假如遥控返校不成功或超时，系统会提醒返校超时，如图3-8所示。

图3-8 遥控预命令返校不成功

假如遥控返校成功，即可以执行遥控操作，如图3-9所示。

图3-9 遥控执行窗口

单击“执行”，将执行遥控操作，单击“撤消”，将取消遥控操作。
若用户在15s内不进行“执行”或“撤消”的选择，系统将自动退出本次遥控操作。执行后告警信息框自动弹出，提醒当前的操作情况。
遥控操作完毕后，在监控界面空白处单击鼠标右键，然后单击“退出遥控操作”，即可退出遥控状态。
注意：进入遥控操作后，可对多个开关进行遥控，不必每次都输密码。遥控操作完毕后一定要退出遥控状态，防止别人误操作。

3.3 远程复位操作
在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“进入复位操作”，出现“操作口令检查”对话框进行口令确认，如图3-10所示。

图3-10 远程复位操作口令检查

操作员的操作口令默认为空，再选定监护人，用户名选user，输入口令为空，然后单击“确认”，则进入远程复位状态。此时任务栏上的监控窗口标题闪烁，提醒处在复位状态。
单击需要复位的开关，如对“东翼区地面主井驱动机房”的“1#进线”开关进行远程复位操作，如图3-11所示。

图3-11 远程复位命令执行窗口
单击“执行”，将执行复位操作，单击“撤消”，将取消复位操作。
执行后告警信息框自动弹出，提醒当前的操作情况。
复位操作完毕后，在监控界面空白处单击鼠标右键，然后单击“退出复位操作”，即可退出远程复位状态。

3.4 显示和隐去导航图
l 显示导航图
使用导航图，可以快速定位到需要显示的区域。
在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“显示导航图”，则在监控界面的右上角出现系统的导航图，如图3-12所示。

图3-12 显示导航图

l 隐去导航图
在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“隐去导航图”，则导航图消失。

四、 管理软件操作

4.1 信息检索
实现对系统的故障、变位、遥控等信息的检索。
单击控制台的按钮，出现菜单如图4-1所示。

图4-1 控制台“管理应用”菜单（a）

选择“信息检索”，弹出信息检索窗口，如图4-2所示。

图4-2 信息检索窗口

图4-3 信息检索窗口主菜单
图4-3为操作按钮，凹下去表达选中该操作，凸出表达不选中该操作。
今日、昨日、历史、日段： 用来设立检索信息的时间参数；
事故、变位、事件、远动、遥控、运营： 表达检索信息的类别；
选择： 用于选择信息类型。
单击相应的操作按钮，选择检索信息的时间和内容，即可查看。
例：查看今日的所有变位信息。如图4-4所示。

图4-4 信息检索实例—查看今日的所有变位信息

4.2 报表
单击控制台的按钮，出现菜单如图4-5所示。

图4-5 控制台“管理应用”菜单（b）

选择“报表”， 进入报表系统，如图4-6所示。

图4-6 报表系统

点击相应的变电所名称，即可进入并查看报表数据。
如查看井下中央变电所的报表数据，如图4-7所示。

图4-7 井下中央变电所报表数据
报表以小时为单位存储数据，并记录一天内出现的最大值、最小值和平均值，供用户查看和分析。

在报表的左上角，有“返回主界面”、“新建向导”、“重命名报表”、“定义报表数据”、“选择报表日期”和“修改数据”等六个操作按钮，方便用户操作。

返回主界面 新建向导 重命名报表 定义报表数据 选择报表日期 修改数据
图4-8 报表的常用操作按钮

4.3 查看动态曲线
单击控制台的按钮，出现菜单如图4-9所示。

图4-9 控制台“管理应用”菜单（c）

选择动态曲线，弹出动态曲线工具，如图4-10所示。

图4-10 动态曲线工具

动态曲线工具有如下三个功能。
l 同一曲线不同时间比较
重要显示当前某个遥测量的曲线和该量的历史曲线，通过对比两条曲线来反映遥测量的变化。
在该页面中重要分为三部分，最上面是数据选择和设立，中间部分是曲线显示区域，最下面是数值显示和比较区域。 当用户点击“数据选择”按钮后，会运营数据检索工具（如图4-11所示），数据检索工具会自动选择采样库中的曲线表（库：采样库；表：曲线表），此时用户只需在数据检索工具中选择需要查看的遥测量，双击该遥测量，则在数据选择按钮左边输入框的名称也会由“Invalid”变成该遥测量的名称，同时在曲线显示区域显示出该遥测量的曲线。

图4-11 数据检索工具

例：查看中央变电所东西翼皮带变（2）的线电压UAB的实时曲线，如图4-12所示。

图4-12 同一曲线不同时间比较
图中显示了该信息的曲线。该曲线以数据库--采样库--曲线表中的信息为准，并以5分钟的间隔向前绘制。
当用户想将目前的曲线变化和该信息量的历史曲线相比较，只需要选中窗口右下角的“显示历史曲线”项，然后选择历史时间，系统即可在图中绘制出历史曲线，进行比较。
在数值显示区域显示了当前曲线和历史曲线的一些相关数据，这些数据也是实时变化的。用户点击两条曲线数值显示区域中“最大值时间”旁的颜色按钮，将会弹出一个标准的颜色选择对话框，在这里用户可以改变相应曲线的颜色。
    当用户在图形显示区域中按下鼠标左键并且移动鼠标时，将会在图形中显示一条位置随鼠标变化的时标线，同时在数值显示区内，也会实时显示和时标线相相应的时间以及数值。
单击“设立按钮”，会弹出一个设立对话框，用户在这里可以对图形显示区域中的一些参数进行修改。

图4-13 设立对话框

单击“打印”按钮，可打印出该曲线。
l 动态采样曲线
显示动态采样曲线页面，与“同一曲线不同时间比较”的页面大体相同，只是在功能上有一些差异，如图4-14所示。
动态采样曲线可以同时显示四条不同的信息量曲线，用户可以根据自己的需要来设定采样周期和采样时间。
动态采样曲线页面中，数据选择和“同一曲线不同时间比较”页面的数据选择方式同样，只是这里选择的是数据库--实时库--遥测表中的遥测量。在“时间参数栏”中，用户可以按照自己的规定选择采样周期和时间轴长度。目前采样周期有5秒、15秒、30秒、1分钟、2分钟和5分钟，采样的时间长度分为10分钟、30分钟、1小时、3小时、5小时和10小时。选定后按“确认参数修改”按钮进行确认。最后，单击“开始采样”按钮，系统即开始进行数据采样，并且在图形显示区域中绘制出相应的曲线。

图4-14 动态采样曲线

单击4个数据信息名称按钮，可以控制相应曲线的显示和隐藏。用户可以根据需要选择显示1条或多条曲线，最多可以同时显示4条曲线。
按“设立”按钮弹出设立对话框，可以进行颜色选择、数据范围、显示区域和网格设定，如图4-15所示。

图4-15 设立对话框

例如在上面对话框中的“显示区域”中选择四等分，按“拟定”后，主页面窗口的图形显示区域将被分为四等分，如图4-16所示。

图4-16 显示区域四等分的实际效果

此外，单击“清除数据”按钮，可以删除已选中的实时遥测量，此时数据信息名称将变回“Invalid"，同时图形显示区域中的曲线也会消失。
在这里的数值显示区域中显示的数据，和“同一曲线不同时间比较”页面的显示数据基本上是一致的。
l 采样曲线浏览
采样曲线浏览页面用于观测多个信息的曲线，最多可以同时观测四个不同信息的曲线。

图4-17 采样曲线浏览

在四个数据信息名称按钮旁的4个颜色按钮，用于修改曲线的颜色。
通过“时间选择”，用户可以观测相应遥测量的历史曲线。
“清除当前数据”用于清除目前显示的曲线，“清除所有数据”用于清除所有的曲线。
单击“设立”按钮，可以在弹出的设立对话框中对图形显示区域的参数进行修改。
单击“打印”按钮，可以打印当前显示的所有曲线。该页面的数值显示区域的用途和前两个页面的含义是一致的。
