六大系统验收标准.doc

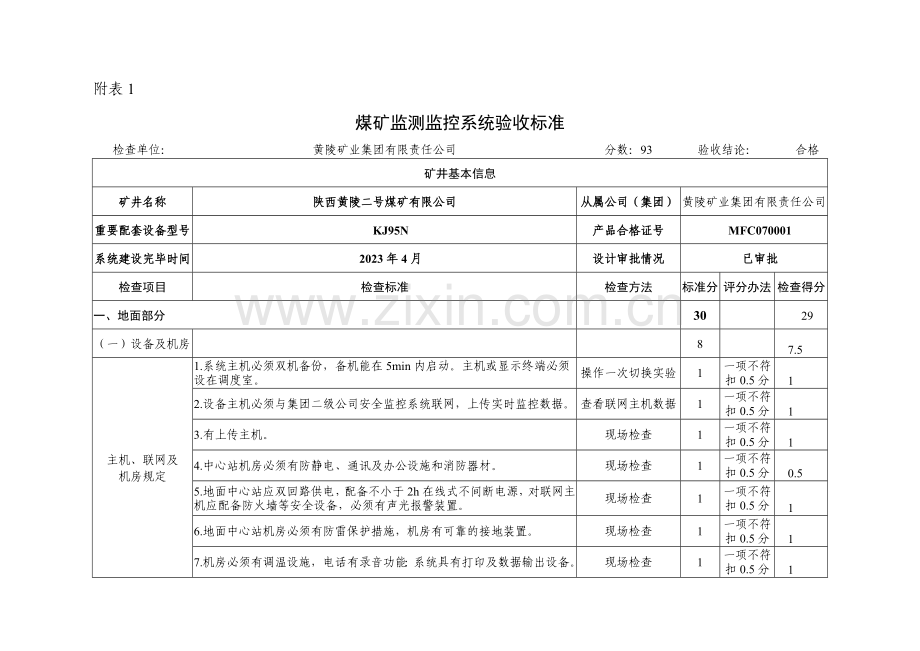

附表1
煤矿监测监控系统验收标准
检查单位：
黄陵矿业集团有限责任公司　
分数：93
验收结论：
　合格
矿井基本信息
矿井名称
陕西黄陵二号煤矿有限公司　
从属公司（集团）
黄陵矿业集团有限责任公司
重要配套设备型号
　KJ95N
产品合格证号
　MFC070001
系统建设完毕时间
　2023年4月
设计审批情况
　已审批
检查项目
检查标准
检查方法
标准分
评分办法
检查得分
一、地面部分

30

　29
（一）设备及机房

8

　7.5
主机、联网及
机房规定
1.系统主机必须双机备份，备机能在5min内启动。主机或显示终端必须设在调度室。
操作一次切换实验
1
一项不符
扣0.5分
　1
2.设备主机必须与集团二级公司安全监控系统联网，上传实时监控数据。
查看联网主机数据
1
一项不符
扣0.5分
　1
3.有上传主机。
现场检查
1
一项不符
扣0.5分
　1
4.中心站机房必须有防静电、通讯及办公设施和消防器材。
现场检查
1
一项不符
扣0.5分
　0.5
5.地面中心站应双回路供电，配备不小于2h在线式不间断电源，对联网主机应配备防火墙等安全设备，必须有声光报警装置。
现场检查
1
一项不符
扣0.5分
　1
6.地面中心站机房必须有防雷保护措施，机房有可靠的接地装置。
现场检查
1
一项不符
扣0.5分
　1
7.机房必须有调温设施，电话有录音功能：系统具有打印及数据输出设备。
现场检查
1
一项不符
扣0.5分
　1

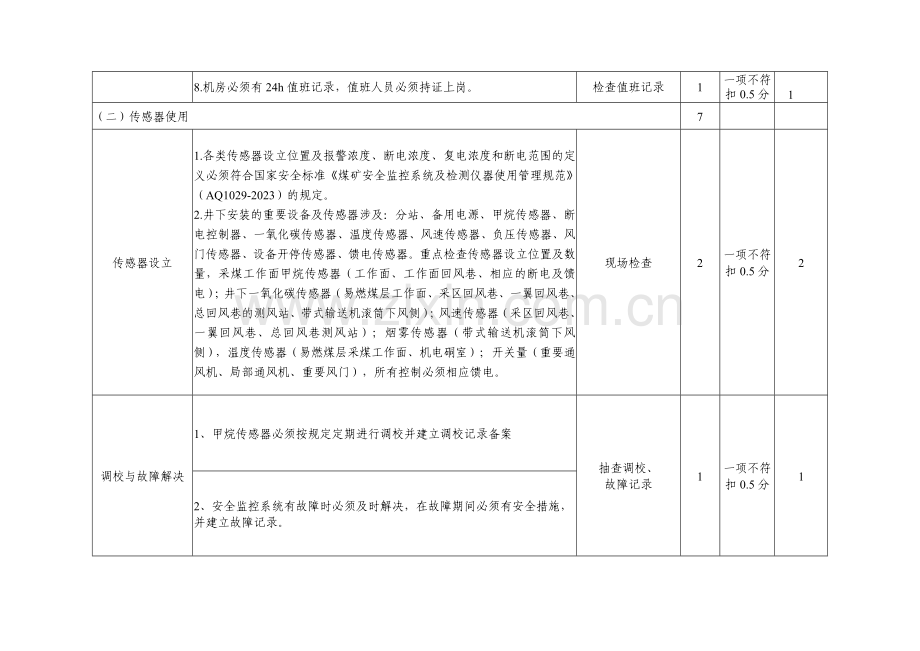

8.机房必须有24h值班记录，值班人员必须持证上岗。
检查值班记录
1
一项不符
扣0.5分
　1
（二）传感器使用
7

传感器设立
1.各类传感器设立位置及报警浓度、断电浓度、复电浓度和断电范围的定义必须符合国家安全标准《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2023）的规定。
2.井下安装的重要设备及传感器涉及：分站、备用电源、甲烷传感器、断电控制器、一氧化碳传感器、温度传感器、风速传感器、负压传感器、风门传感器、设备开停传感器、馈电传感器。重点检查传感器设立位置及数量，采煤工作面甲烷传感器（工作面、工作面回风巷、相应的断电及馈电）；井下一氧化碳传感器（易燃煤层工作面、采区回风巷、一翼回风巷、总回风巷的测风站、带式输送机滚筒下风侧）；风速传感器（采区回风巷、一翼回风巷、总回风巷测风站）；烟雾传感器（带式输送机滚筒下风侧），温度传感器（易燃煤层采煤工作面、机电硐室）；开关量（重要通风机、局部通风机、重要风门），所有控制必须相应馈电。
现场检查
2
一项不符
扣0.5分
2
调校与故障解决
1、甲烷传感器必须按规定定期进行调校并建立调校记录备案
抽查调校、
故障记录
1
一项不符
扣0.5分
1
2、安全监控系统有故障时必须及时解决，在故障期间必须有安全措施，并建立故障记录。
报警、闭锁及监测数据管理
1.超限声光报警及断电/复电控制。

1

1
（1）甲烷浓度达成或超过报警浓度时系统能实现声光报警。
选择一个重点采煤工作面，找出工作面上隅角甲烷传感器、及其控制的断电控制器和相应的馈电设备，通过上隅角甲烷传感器每次调校时的甲烷超限断电情况，检查当甲烷超限时，上隅角甲烷传感器控制的断电器的执行情况和相应馈电传感器反馈状态，此外，可通过曲线图的变化反映出断电与馈电稳定性。

一项不符
扣0.5分

（2）甲烷浓度达成或超过断电浓度时系统能切断被控设备电源并闭锁；甲烷浓度低于复电浓度时系统能自动解锁。
（3）与闭锁控制有关的设备未投入正常运营或故障时，系统能切断该设备所监控区域的所有非本质安全型设备的电源并闭锁；当与闭锁控制有关的设备工作正常并稳定运营后，系统能自动解锁。
2.系统必须具有甲烷风电闭锁功能。

2

2
（1）掘进工作面甲烷浓度达成或超过1.0%时，声光报警；掘进工作面甲烷浓度达成或超过1.5%时，切断掘进巷道内所有非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%时，自动解锁；
从系统中选择一个重点掘进工作面，找出工作面甲烷传感器、及其控制的断电控制器和相应的馈电设备，通过甲烷传感器每次调校时的甲烷超限断电情况，检查当甲烷超限时，断电器的执行情况及相应馈电器的反映情况。从系统内选择一个重点掘进工作面，找出工作面局部通风机开停传感器，及其控制断电器和相应的馈电传感器，通过局部通风机每次倒机实验，查看风电闭锁功能，也可通过查看风电瓦斯闭锁实验记录，查看断电器及馈电曲线相应关系。

一项不符
扣0.5分

（2）掘进工作面回风流中的甲烷浓度达成或超过1.0%时，声光报警、切断掘进巷道内所有非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%时，自动解锁。
（3）被串掘进工作面入风流中甲烷浓度达成或超过0.5%时，声光报警、切断被串掘进巷道内所有非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5%时，自动解锁。
（4）局部通风机停止运转或风筒风量低于规定值时，声光报警、切断供风区域的所有非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁。
（5）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%，必须对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时，自动解锁。
（6）与闭锁控制有关的设备(含分站、甲烷传感器、设备开停传感器、电源、断电控制器、电缆、接线盒等)故障或断电时，声光报警、切断该设备所监控区域的所有非本质安全型电气设备的电源并闭锁；与闭锁控制有关的设备接通电源1min内，继续闭锁该设备所监控区域的所有非本质安全型电气设备的电源；当与闭锁控制有关的设备工作正常并稳定运营后，自动解锁。严禁对局部通风机进行故障闭锁控制。
3.甲烷、温度、风速、负压、一氧化碳等重要测点的实时监测值存盘记录应保存7天以上。模拟量记录值、报警/解除报警时刻及状态、断电/复电时刻及状态、馈电异常报警时刻及状态、局部通风机、风筒、重要通风机、风门等状态及变化时刻、瓦斯抽采（放）量等累计量值、设备故障/恢复正常工作时刻及状态等记录应保存1年以上。
查看软件记录
0.5
一项不符
扣0.5分
0.5
4.系统应每3个月对数据进行备份，备份的数据介质保存时间不少于2年，图纸、技术资料的保存时间应不少于2年。
查看主机记录数据
0.5
一项不符
扣0.5分
0.5
（三）机构、人员及制度
7

7
机构
煤矿公司安全监控系统要配备值班、网管和维护人员。有分管领导和专门组织机构。
现场检查
2
一项不符
扣0.5分
2
人员
系统值班人员每班至少1人，实行24h不间断值班，填写系统运营日记、安全监控日报表，监控日报表报矿重要负责人和技术负责人审阅、签字。
检查记录和报表
2
一项不符
扣0.5分
2
制度
为保证瓦斯监测监控系统正常运营，应建立健全各种规章制度，涉及： 1.瓦斯事故应急预案； 2.安全监控人员岗位责任制；3.系统网络运营、设备、设施的管理制度；4.系统技术资料管理制度； 5.安全监测人员值班制度；6.系统设备和传输设备的定期检修制度；7.系统故障报告制度；8.系统监测、监控异常报告制度。
查阅相关资料，并抽查个别项目执行情况。
3
一项不符
扣0.5分
3
（四）资料、图纸及档案管理
8

7.5
系统技术
资料
对系统技术资料归档管理，资料涉及：1.系统设备断电控制图； 2.系统设备布置图：3.设备系统布置图应标明传感器、声光报警器、断电控制器、分站、电源、中心站设备的位置、接线、断电范围、报警值、断电值、复电值、传输电缆、供电电缆，断电控制图应标明甲烷传感器、馈电传感器和分站的位置、断电范围、被控开关的名称和编号、被控开关的断电接点和编号。
现场检查图纸
2
一项不符
扣0.5分
2
系统设备管理资料
煤矿应建立以下帐卡及图表：1.系统设备、仪表台账； 2.监控设备故障登记表； 3.系统检修登记表； 4.系统巡检登记表；5.传感器调校登记表；6.中心站运营日记； 7.安全监控日报表；8.断电报警记录月报表；9.甲烷超限断电闭锁、甲烷风电闭锁及故障闭锁功能测试登记表； 10.安全监控设备使用情况月报表。
查阅相关记录，并与中心站记录数据进行比对。
4
一项不符
扣0.5分
4
管理资料
1.系统各工种人员上岗资格证书。 2.系统操作规程。
3.系统安全保障措施；
现场检查
2
一项不符
扣0.5分
1.5
二、井下部分

50

50
安装及使用
1.必须按煤矿矿用产品安全标志证书规定的型号选择传感器，断电控制器等关联设备，严禁对不同系统间的设备进行置换。
检查相关证件的纸质资料
2
不符
扣2分
2
2.井下分站应设立在便于观测、调试、检查及支护良好无滴水、无杂物的进风巷道或硐室中，安设时应垫支架或悬挂在巷道中，使其距巷道底板不小于300mm。
现场检查
2
不符
扣2分
2
3.甲烷、一氧化碳及温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。
现场检查
2
不符
扣2分
2
4.模拟量传感器应设立在能对的反映被测物理量的位置，开关量传感器应设立在能对的反映被监测状态的位置，声光报警器应设立在经常有人工作便于观测的地点。
现场检查
2
不符
扣2分
2
5.安全监控设备之间必须使用阻燃电缆连接，严禁与调度电话电线和动力电缆等公用。
现场检查
2
不符
扣2分
2
6.安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。
现场检查
2
不符
扣2分
2
7.低瓦斯矿井采煤工作面及回风巷必须设立甲烷传感器。
现场检查
2
不符
扣2分
2
8.高瓦斯和煤与瓦斯突出矿井必须在工作面及其回风巷、工作面上隅角设立甲烷传感器（或便携式甲烷检测报警仪），高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时必须在回风巷中部增设甲烷传感器。
现场检查
2
不符
扣2分
2
9.采煤工作面采用串联通风时，被串工作面的进风巷必须设立甲烷传感器。
现场检查
2
不符
扣2分
2
10.采煤机必须设立机载式甲烷断电仪或便携式甲烷检测报警仪。
现场检查
2
不符
扣2分
2
11.若煤与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内所有非本质安全型电气设备必须在进风巷设立甲烷传感器。
现场检查
2
不符
扣2分

12.低瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面必须在工作面设立甲烷传感器。
现场检查
2
不符
扣2分

13.高瓦斯、煤与瓦斯突出矿井必须在掘进工作面及其回风流中设立甲烷传感器；高瓦斯与煤与瓦斯突出矿井掘进工作面长度大于1000m必须在掘进巷道中部增设甲烷传感器。
现场检查
2
不符
扣2分
2
14.掘进工作面采用串联通风时必须在被串掘进工作面的局部通风机前设立甲烷传感器。
现场检查
2
不符
扣2分
2
15.掘进机必须设立机载式甲烷断电仪或便携式甲烷检测报警仪。
现场检查
2
不符
扣2分
2
16.设在回风流中的机电设备硐室进风侧必须设立甲烷传感器。
现场检查
2
不符
扣2分

17.高瓦斯矿井进风的重要运送巷道内使用架线电机车时，装煤点、瓦斯涌出巷道的下风流中必须安装甲烷传感器。
现场检查
2
不符
扣2分

18.在煤与瓦斯突出矿井和瓦斯喷出区域中，进风的重要运送、回风巷道内使用矿用防爆特殊型蓄电池电机车或矿用防爆型柴油车时，蓄电池电机车必须设立机载式甲烷断电仪或便携式甲烷检测报警仪，柴油机车必须设立便携式甲烷检测报警仪。当瓦斯浓度超过0.5%时，必须停止机车运营。
现场检查，抽查监控系统记录的数据
2
不符
扣2分
2
19.瓦斯抽放泵站必须在室内安装甲烷传感器；井下临时瓦斯抽放泵站下风侧栅栏外必须设立甲烷传感器；抽放泵输入管路中宜设立高浓度甲烷、流量、温度和压力传感器，运用瓦斯时还应在输出管路中设立高浓度甲烷、流量、温度、压力传感器；不运用瓦斯，采用干式抽放设备时，输出管路中也应设立甲烷传感器。
现场检查
2
不符
扣2分
2
20.采区回风巷、一翼回风巷及总回风巷测风站应设立风速传感器及甲烷传感器，上述地点内临时施工的电气设备上风侧10-15m处应当设立甲烷传感器。当风速低于或超过《煤矿安全规程》的规定值时应发出声光报警信号。
现场检查
2
不符
扣2分
2
21.井下煤仓、地面选煤厂煤仓上方应设立甲烷传感器；封闭的地面选煤厂及机房内上方应设立甲烷传感器；封闭的带式输送机地面走廊上方应设立甲烷传感器。
现场检查
2
不符
扣2分
2
22.重要通风机的风硐内应设立风压传感器。重要通风机、局部通风机必须设立设备开停传感器。
现场检查
2
不符
扣2分
2
23.矿井和采区重要进回风巷道中的重要风门处必须设立风门开关传感器，当两道风门同时打开时发出声光报警信号。
现场检查
2
不符
扣2分
2
24.为监测被控设备瓦斯超限及监控设备故障是否断电，被控开关的负荷侧必须设立馈电传感器。
现场检查
2
不符
扣2分
2
25.①开采易自燃、自燃煤层的矿井的采区回风巷、一翼回风巷、总回风巷、采煤工作面应设立一氧化碳传感器；②带式输送机滚筒下风侧10-15m处应设立一氧化碳、烟雾传感器；③自燃发火观测点、封闭火区防火墙栅栏外应设立一氧化碳传感器；④开采易自燃、自燃煤层及地温高的矿井采煤工作面应设立温度传感器，其报警值为30℃; ⑤机电硐室内应设立温度传感器，报警值为34℃。
现场检查
2
不符
扣2分
2
三、中心站软件验收

20

14
软件功能
1.实时报警显示：

2

1.5
（1）模拟量实时报警显示（断电显示、馈电异常显示）。显示内容涉及：地点、名称、监测值、报警时刻、最后一次断电或复电时刻、断电区域、馈电状态及区域、措施及时间（报警后所采用的安全措施）。
配合瓦斯断电闭锁实验检查报警内容

一项不符
扣0.5分,
两项不符
扣2分

（2）开关量实时报警显示（报警与断电显示、馈电异常显示、状态变动显示）。显示内容涉及：地点、名称、设备状态及变动时刻、命令、断电区域、馈电状态及时刻、断电/报警及时刻、措施及时间。
配合风电闭锁实验检查报警内容
2.调用显示：

2

（1）模拟量调用显示。显示内容应涉及：地点、监测值、最近一次记录的最大值/最小值/平均值、最后一次报警/解除报警时刻、最后一次断电或复电时刻，按安设地点名称分类显示。
现场检查系统调用显示内容

一项不符
扣0.5分,
两项不符
扣2分
1.5
（2）开关量调用显示。显示内容应涉及：地点、名称、设备状态及变动时刻、命令、断电区域、馈电状态及时刻，按安设地点名称分类显示。
现场检查系统调用显示内容
3.记录查询：

2

2
（1）模拟量记录查询。

1

1
①报警记录查询。查询时间内报警的所有相关模拟量内容显示，涉及地点/名称、报警和解除报警时刻、累计报警次数、累计报警时间、报警期间最大值及时刻、每次报警期间最大值及时刻、措施及时间。
抽查记录内容

一项不符
扣0.5分

②断电记录查询。查询时间内的模拟量内容显示，涉及地点/名称、断电和复电命令及时刻、断电区域、馈电状态及时刻、累计断电次数和断电时间、断电期间最大值、每次断电期间最大值、措施及时间。
抽查记录内容
③馈电异常记录查询。查询时间内的模拟量内容显示，涉及地点/名称、断电命令与馈电状态不符记录次数、累计时间、每次起止时间、措施。
抽查记录内容
④记录值记录查询。查询时间内的模拟量内容显示，涉及：地点、名称、每次记录的最大值、平均值。
抽查记录内容
（2）开关量记录查询。

1

0.5
①报警及断电记录查询。显示内容涉及：地点/名称、累计报警次数、累计报警时间、每次报警及解除报警时间及时刻、措施及时间。
抽查记录内容

一项不符
扣0.5分

②状态变动记录查询。显示内容涉及:地点名称报警及断电状态/时间,状态变动次数、变动时刻变动状态显示。
抽查记录内容

③馈电异常查询。显示内容涉及：地点/名称、断电区域、开关量断电命令与馈电状态不符次数、累计时间、每次馈电状态和每次起止时间、措施及时刻。
抽查记录内容
0.5
4.模拟量、开关量监测状态图显示检查：

2

2
（1）模拟量曲线显示。曲线图能反映监测值和记录值随时间变化状态，并能无级放大或弹出放大窗口；对报警浓度、断电浓度和复电浓度有明显表达；能显示监测值、最大值、平均值、曲线颜色；在屏幕上方标明传感器设立地点、所测物理量名称、起始、终止日期和时间、监测值、最大值、平均值。游标所到之处标出相应点的断电区域时刻、监测值、最大值、平均值、是否报警、是否断电、馈电状态。
抽查模拟图

一项不符
扣0.5分

（2）开关量状态图显示。曲线能反映开关量随时间变化状态；在屏幕上方标明传感器的设立地点、所监测设备名称、起始、终止日期和时间；游标所到之处能标出相应区间的起止时刻、报警及断电时刻、馈电状态、措施及时间。
抽查模拟图
（3）开关量柱状图显示。曲线能将开关量单位时间内的开机率用直方图直观显示；在屏幕上方标明传感器设立地点、所监测设备名称、起始、终止日期和时间、报警及断电状态、馈电状态、措施及时间；游标所到之处应标出相应区间的开机效率、开机时间、开停次数。
抽查模拟图
5.报表功能：

2

2
（1）模拟量日（班）报表。涉及内容有表头、打印日期、传感器设立地点、所测物理名称、平均值、最大值及时刻、报警次数、累计报警时间、断电次数、累计断电时间、馈电异常次数、馈电异常累计时间。
现场检查

一项不符
扣0.5分

（2）模拟量报警日（班）报表。涉及内容有表头、打印日期及时间、传感器设立地点、所测物理名称、报警次数、累计报警时间、最大值时刻、平均值、每次报警时刻及解除报警时刻、每次报警时间、每次报警期间平均值和最大值时刻、每次报警期间的措施及时刻。
现场检查
（3）模拟量断电日（班）报表。涉及内容有表头、打印日期和时间、传感器设立地点、所测物理名称、断电次数、累计断电时间、最大值及时刻、平均值、每次断电累计时间、断电时刻及复电时刻、每次断电期间平均值和最大值及时刻、馈电状态及其时刻、每次断电期间的措施及时刻。
现场检查
（4）模拟量馈电异常日（班）报表。涉及内容有表头、打印日期和时间、地点、名称、断电区域、累计次数、累计时间、每次馈电状态累计时间及起止时刻、每次馈电异常的措施及时刻。
现场检查
（5）开关量报警及断电日（班）报表。涉及内容有表头、打印日期和时间、所监测设备地点、所测设备名称、累计时间、累计次数、每次累计时间及起止时刻、每次措施及时刻。
现场检查
（6）开关量馈电异常日（班）报表。涉及内容有表头、打印日期和时间、被监测设备地点与名称、断电区域、累计时间、累计次数、每次馈电状态、每次累计时间及起止时刻、每次措施及时刻。
现场检查
（7）开关量状态变动日（班）报表。涉及内容有表头、打印日期和时间、传感器设立地点、所测物理名称、累计运营时间、累计变动次数、状态变动状况及时刻。
现场检查
（8）监控设备故障日（班）报表。涉及内容有表头、打印日期和时间、故障设备（传感器或分站）设立地点、编号、名称、所测物理量、累计时间、每次累计时间及起止时刻、措施及时刻。
现场检查
（9）模拟量记录值历史记录查询表。涉及内容有表头、打印日期和时间、传感器设立地点、取平均值和最大值的时间间隔及每一时间间隔的起止时刻、所测物理名称、平均值和最大值及时刻、每段时间内平均值和最大值。
现场检查
6.模拟图显示。在具有说明巷道、设备布置等背景图上，将实时监测到的开关量状态，用相应的图样在相应的位置模拟显示；将实时监测到的模拟量数值在相应位置显示；同时用红色等标注报警、断电及馈电异常。点击设备模拟图或模拟量显示值，可以弹出相关信息的选择菜单，供进一步查询。
现场抽查
2
不符
扣2分
2
7.有声、光报警功能。
现场检查
2
不符
扣2分
2
8.打印功能。具有报警、曲线、柱状图、状态图、模拟图、初始化参数的打印功能。
现场检查
2
不符
扣2分
0
系统自诊断
系统自诊断检查。当系统中传感器、断电控制器、分站、传输接口、电源等设备发生故障时，报警并记录故障时间和故障设备。
现场检查，如通过列表自检显示或自检模拟图显示
2
不符
扣2分
2
系统图
具有最新的、完整的井下监控系统图，有可以说明通风系统网络及设备配置的模拟图；并及时更新监控系统模拟图。
查看监控系统图和系统维护记录
2
不符
扣2分
0
四、否决项

项目
1.系统产品合格证书，入井设备MA证书。
2.实现与公司（集团）联网。
3.系统故障报警功能。
4.系统具有风电、瓦斯电闭锁功能。
5.专项设计及批复。
现场检查

一项不符
即为系统
不合格
合格
检查人员（签字）:
检查日期:

附表2
煤矿井下人员定位系统验收标准
检查单位：
黄陵矿业集团有限责任公司　
分数：
94　
验收结论：
　合格
矿井基本信息
矿井名称
陕西黄陵二号煤矿有限公司　
从属公司（集团）
黄陵矿业集团有限责任公司　
重要配套设备
型号
KJ271　
重要设备
产品合格证号
MFD090044　
系统建设时间
　2023年3月
设计审批情况
已审批　
检查项目
检查标准
检查方法
标准分
评分办法
检查得分
一、地面部分

40

37.5
（一）设备及机房

10

9.5
主机、联网
及机房规定
系统主机双机备份，备机能在5min内启动。主机或显示终端设在调度室。
现场操作切换
4
一项不符
扣1分
4
系统应具有网络接口，将有关信息上传至集团二级公司。
现场检查
1
一项不符
扣0.5分
1
必须有满足系统功能、环境需要的机房，中心站机房必须有防静电设施、消防器材、通讯及办公设施。
现场检查
1
一项不符
扣0.5分
1
地面中心站应双回路供电，配备不小于2h备用电源，对联网主机应配备防火墙等安全设备，必须有网络互换机。
现场检查
1
一项不符
扣0.5分
1
系统地面中心站设备应有可靠的接地装置和防雷装置。
现场检查
1
一项不符
扣0.5分
1
机房（或控制室）必须配备打印机，录音电话，机房室温符合设备环境需要。
查看实物,现场测试
1
一项不符
扣0.5分
1
中心站必须有24h值班记录，值班人员必须持证上岗。
查看值班记录及值班人员培训合格证
1
一项不符
扣0.5分
0.5
（二）监测功能
10

10
检测
功能规定
系统应具有携卡人员出/入井口时刻、出/入重点区域时刻、出/入限制区域时刻等监测功能。
查看实物
2
一项不符
扣0.5分
2
有辨认携卡人员出/入巷道分支方向等功能。
现场功能测试
2
不符扣2分
2
系统能对乘坐电机车等各种运送工具的携卡人员进行准确辨认。
现场功能测试
2
不符扣2分
2
系统应能辨认多个同时进入辨认区域的辨认卡。
现场功能测试
2
一项不符
扣0.5分
2
系统具有辨认卡是否正常和每位下井人员携带1张卡唯一性检测功能。
现场功能测试
2
一项不符
扣0.5分
2
（三）管理机构及制度

15

13.5

系统运营
与维护及
相关制度
矿井要配备系统值班、网管和维护人员。有分管领导和专门组织机构负责系统的安装、使用、调校、维护与管理工作。
现场检查
1
一项不符
扣0.5分
0.5
管理机构应制定岗位责任制、操作规程、值班制度等规章制度。
现场检查
1
一项不符
扣0.5分
1
系统值班人员每班至少1人，实行24h不间断值班，填写系统运营日记，监测日报应有矿领导或值班领导的签字。
现场检查，检查运营日记记录
2
一项不符
扣0.5分
0.5
要有人员定位系统布置图，并及时更新。
查看系统布置图
1
一项不符
扣0.5分
1
系统覆盖范围检查：系统要覆盖井下采煤工作面、掘进工作面、中央变电所、中央水泵房、放炮区域等重要的人员聚集区、危险地段和区域。
现场检查
2
一项不符
扣0.5分
2
系统在掘进和回采跟进时的维护记录。涉及安装位置、种类、安装时间、操作人、所在区域负责人等。
现场查看
2
一项不符
扣0.5分
2
下井人员必须携带有效标记卡。
现场抽查
2
一项不符
扣0.5分
2
监测工和中心站操作员应培训合格，持证上岗。
现场检查培训合格证
1
一项不符
扣0.5分
1
应建立健全各种规章制度：
1.井下人员紧急撤离预案；
2.系统监控人员岗位责任制；
3.系统设备、设施的管理制度；
4.系统技术资料管理制度；
5.系统值班及交接班制度；
6.系统设备和传输设备的定期检修制度；
7.系统网络运营管理制度；
8.系统故障报告制度；
9.系统监测、监控异常上报制度;
10.设备报废制度。
现场检查
3
一项不符
扣0.5分
2.5
（四）技术资料

5

4.5
技术资料
存档规定
应建立以下帐卡及报表：
1.设备、仪表台帐；
2.设备故障登记表；
3.检修记录；
4.巡检记录；
5.中心站运营日记；
6.监测日(班)报表；
7.设备使用情况月报表。
现场检查
2
一项不符
扣0.5分
1.5
煤矿应绘制设备布置图、设备接线图，图上标明分站、电源、中心站等设备的位置、接线、传输电缆、供电电缆等，根据实际布置及时修改，并报矿技术负责人审批。
井上、下对照检查
1
一项不符
扣0.5分
1
中心站应每3个月对数据进行备份，备份数据应保存1年以上。
现场还原备份数据，测试其有效性
1
一项不符
扣0.5分
1
图纸、技术资料应保存1年以上。
现场检查
1
一项不符
扣0.5分
1
二、井下部分

30

28.5
井下设备
安装与使用
各个人员出入井口、采区、采煤工作面及掘进工作面等重点区域出/入口、限制区域、爆破区域出/入口等地点必须设立读卡器，并能满足监测携卡人员出/入井、出/入重点区域、出/入限制区域的规定。
现场检查
6
一项不符
扣0.5分
5.5
人流量大的重要巷道分支处必须设立读卡器，并满足监测携卡人员出/入方向的规定。
现场检查
6
一项不符
扣0.5分
6
性能完好的标记卡总数，至少比经常下井人员的总数多10%。
现场检查
3
一项不符
扣0.5分
3
井下设备必须设立在便于通讯、读卡、观测、调试、检查、围岩稳定、支护良好、无淋水、无杂物的位置。
现场检查
2
一项不符
扣0.5分
1.5
设备使用前，应按产品说明书的规定调试设备，并在地面通电运营24h，合格后方可合用，防爆设备应检查合格，并贴合格证，方可下井使用。
现场检查，查看地面调试记录
2
一项不符
扣0.5分
2
设备发生故障时，必须及时解决，并填写故障登记表。
检查故障登记表
2
一项不符
扣0.5分
2
监测工必须天天检查设备及电缆，发现问题及时解决，并将解决结果报中心站。
检查巡检登记表
5
一项不符
扣0.5分
5
定期对备用电源进行测试，不能保证设备连续工作1h，应及时更换。
检查测试记录
1
一项不符
扣0.5分
0.5
入井电缆的入井口处应具有防雷措施。
现场检查
3
一项不符
扣0.5分
3
三、系统功能

30

28
携卡人员
当前信息显示
携卡入井所有人员的实时信息显示：显示内容涉及携卡人员信息（姓名、身份证号、出生年月、职务或工种、所在区队班组）、区域名称、入井时间、井下工作时间及人员总数。
现场检查
5
一项不符
扣0.5分
4.5
按区域显示：重点区域（采区、采煤工作面、掘进工作面）、限制区域（盲巷、采空区等不允许人员进入的区域）。显示内容涉及区域名称、携卡人员信息、入井时间、井下工作时间、所在区域人员总数。
现场检查
5
一项不符
扣0.5分
5
系统应具有模拟图显示。显示内容应涉及：巷道布置模拟图、人员位置及姓名、超时报警、超员报警、进入限制区域报警。
现场检查
3
一项不符
扣0.5分
3
当前携卡入井人员活动信息显示。显示内容涉及区域名称、携卡人员信息、入井时间、井下工作时间及活动路线显示。
现场检查
3
一项不符
扣0.5分
3
领导跟班实时信息查询：显示井下跟班领导总数、人员身份信息及井下分布情况，入井时间，井下工作时间。
现场检查
2
一项不符
扣0.5分
2
查询功能
携卡入井人员记录查询:涉及按人员、准时间、按地区、按辨认区、按人员信息查询，显示内容涉及活动区域名称及滞留时间、携卡人员信息、入井/出井时间、井下工作时间。
现场检查
3
一项不符
扣0.5分
3
历史报警记录查询:报警类型、区域名称、携卡人员信息、入井/出井时间、井下工作时间。
现场检查
2
一项不符
扣0.5分
2
自诊断功能
当系统的辨认卡、读卡器、辨认卡电池、传输接口等设备发生故障时、报警并记录故障时间和故障设备，以供查询、维护、打印。
查询记录
2
一项不符
扣0.5分
0.5
打印功能
对工作记录查询、记录、报表等具有打印功能。
查询记录
1
一项不符
扣0.5分
1
双向警示功能
系统可以对全矿井、局部区域、单个设备、指定标记卡等不同目的下发命令。
现场检查
2
一项不符
扣0.5分
2
联网信息
发布功能
建有WEB发布服务器，通过浏览网页实现信息共享，便于各级管理部门实现远程监管。
现场检查
1
一项不符
扣0.5分
1
手持搜救功能
必须配备移动式读卡器，对井下携卡人员进行搜寻。
现场检查
1
一项不符
扣1分
0
四、否决项

项目
1.系统有产品合格证，入井设备有(MA)标志。
2.监控主机双机备份。
3.专项设计及批复。
现场检查

有一项不符
规定即为系统不合格
合格
检查人员（签字）：

检查日期：

附表4
煤矿压风自救系统验收标准
检查单位：
黄陵矿业集团有限责任公司
分数：94

验收结论：
　合格
矿井基本信息
矿井名称
　陕西黄陵二号煤矿有限公司
从属公司（集团）
　黄陵矿业集团有限责任公司
重要设备型号
　MOGF21.5/8
重要设备
产品合格证号
100205-024　
系统建设时间
2023年12月　
设计审批情况
已审批　
检查项目
检查标准
检查方法
标准分
评分办法
检查得分
一、空气压缩机安装
30

　28
空气压缩机
安装规定
空压机应安装在地面。深部多水平开采空压机安装在地面难以保证有效供风的，可在供风水平以上两个水平的进风井车场安装空压机。空压机在满足供气需要的同时，要至少有一台备用。井下使用多套压风系统的应进行管路联网。井下严禁使用滑片式空压机。
现场检查
5
不符扣5分
　5
固定式空压机及其储气罐四周应留有足够的空间，并保持通风良好；井下空压机及风包应设立在2个硐室内，硐室有独立的回风系统，不得存放可燃物，且采用不燃性材料支护。
现场检查
5
不符扣5分
　5
使用闪点不低于215℃的空压机油。
现场检查
5
不符扣5分
　5
空压机配备的压力表、安全阀、润滑油、水冷压缩机必须装设断油、断水、超温等安全保护装置；压力表必须定期校准。
现场检查
5
一处不符
扣2分
　5
安全阀和压力调节器（或压力传感器）动作灵敏、可靠，安全阀动作压力不得超过压力的1.1倍。空气压缩机吸气口必须设立过滤装置。
现场检查
5
一处
不符扣2分
　3
性能规定
压风泵站内所有设备必须具有产品合格证，设备布置符合设计规定，有直通调度室的电话。入井设备有“MA”标志证书，电气设备符合防爆规定。
现场检查
5
一处不符
扣2分
　5
二、管路安装
25

　25
管路安装规格
压风管材必须满足供气强度、阻燃、抗静电规定。
查看管材
5
不符扣5分
　5
钢管规格满足区域供风强度和风量规定，压风量满足供风区域人员紧急情况需要（每人供风量不小于0.1m3/min）。
用流量计检查
5
不符扣5分
　5
主管直径不小于100mm，支管直径不小于50mm。
现场检查
3
不符扣3分
　3
管路及阀门
安装规定
压风管路和阀门型号符合设计规定，连接紧密、不漏风；在立井井筒中,每隔100～150m宜装设中间直管座和伸缩器；在管路安装的较低点，应安装油（气）水分离器，定期排放。
现场检查
4
一处不符
扣2分
　4
采区避灾路线上必须安装压风管路，并设立供气阀门，阀门间距不大于200m。水文地质条件复杂和极复杂矿井应在各水平、采区和上山巷道最高处敷设压风管路，并设立供气阀门。
现场检查
4
一处不符
扣2分
　4
压风自救系统阀门应安装齐全，能保证系统正常使用。采掘工作面压风管路及阀门安装高度距底板应大于0.3m。
现场检查
4
一处不符
扣2分
　4
三、自救设施安装规定
30

　30
（一）煤与瓦斯突出矿井
30

安装地点
总体规定
压风自救装置要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧，人行道宽度要保持在0.5m以上。
现场检查
5
不符扣5分

功能规定
压风自救装置应具有减压、节流、消噪声、过滤和开关等功能。
检查有无安标
4
一项不符
扣2
