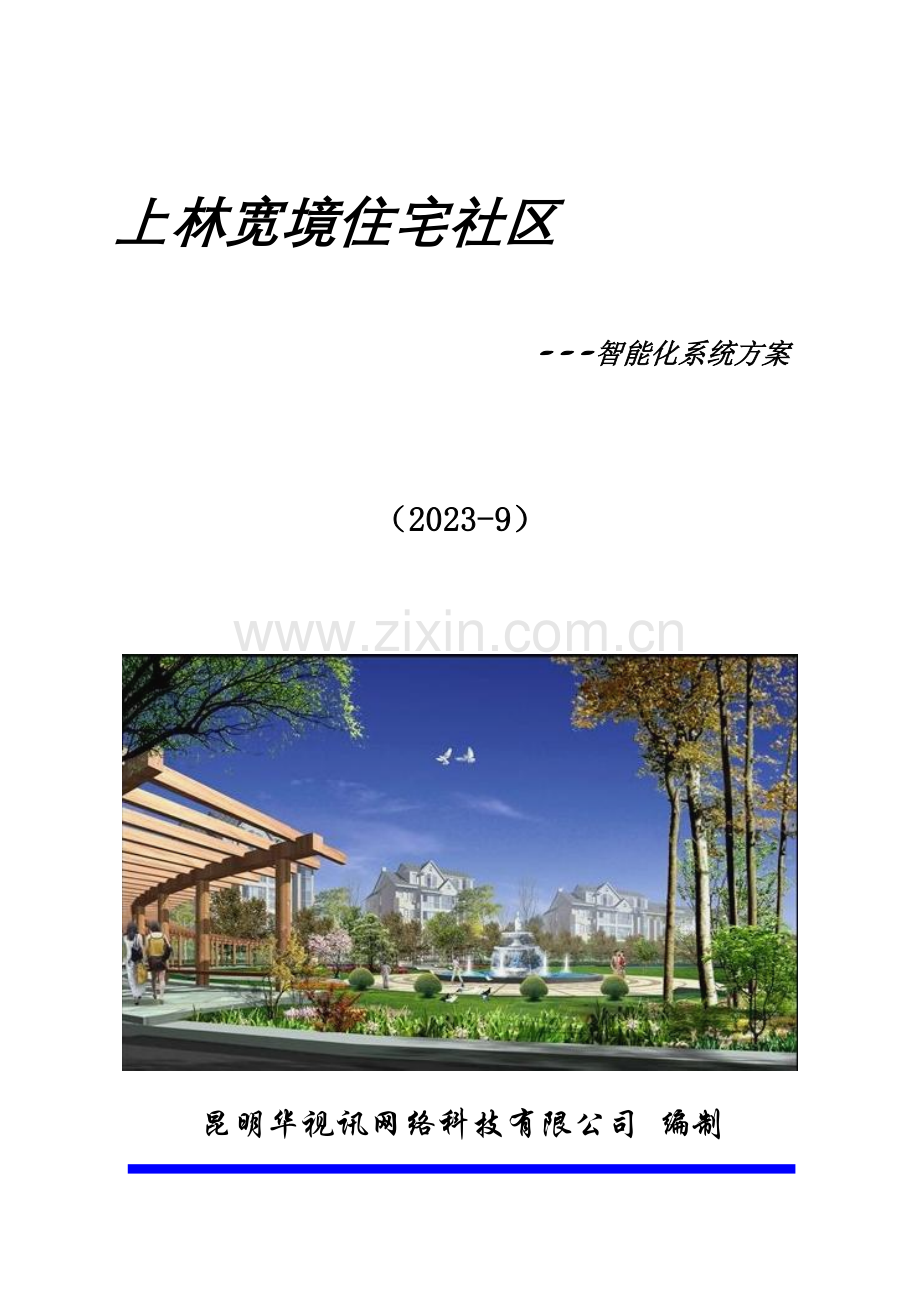

上林宽境住宅社区
---智能化系统方案

（2023-9）

昆明华视讯网络科技有限公司 编制

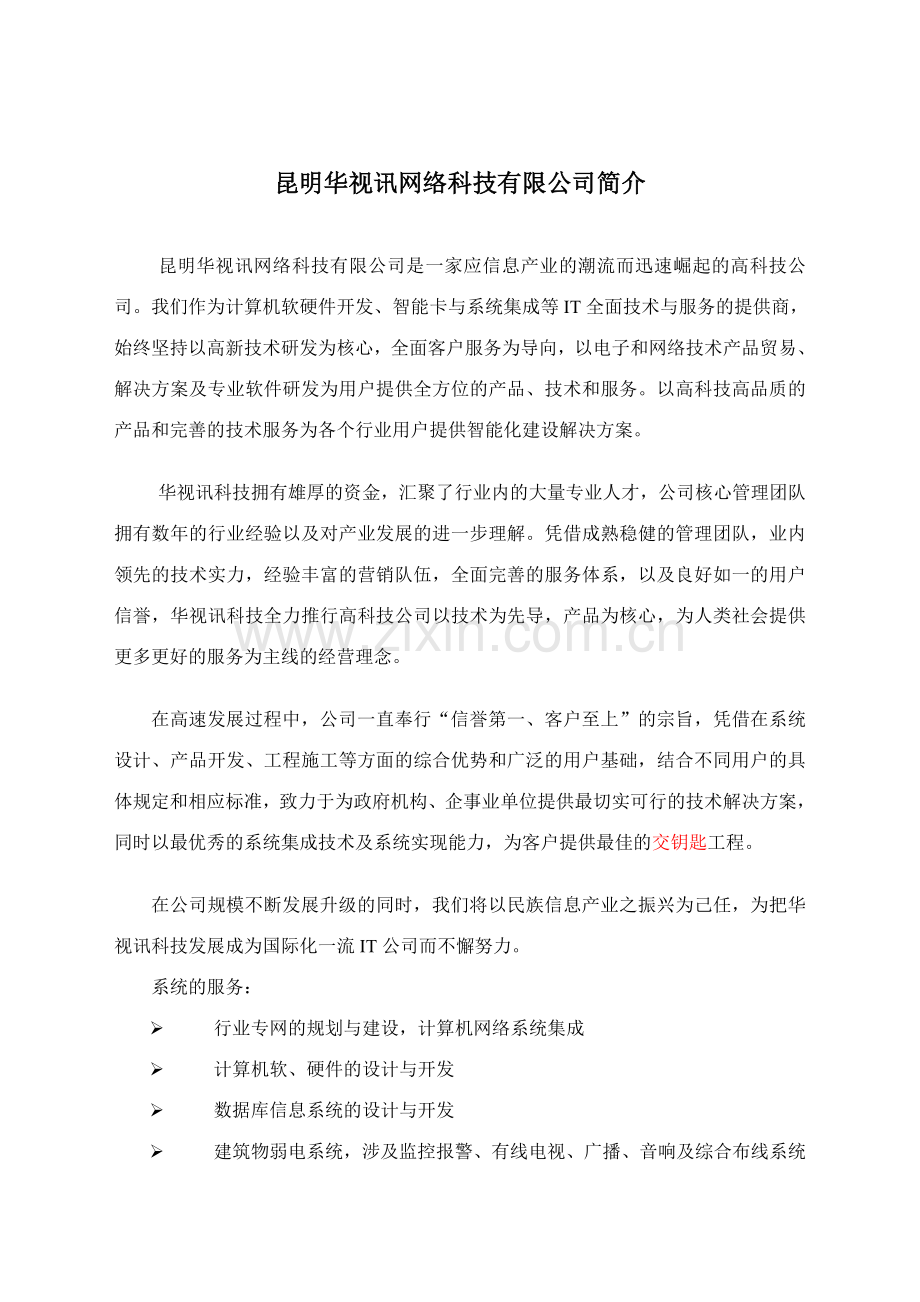

昆明华视讯网络科技有限公司简介

昆明华视讯网络科技有限公司是一家应信息产业的潮流而迅速崛起的高科技公司。我们作为计算机软硬件开发、智能卡与系统集成等IT全面技术与服务的提供商，始终坚持以高新技术研发为核心，全面客户服务为导向，以电子和网络技术产品贸易、解决方案及专业软件研发为用户提供全方位的产品、技术和服务。以高科技高品质的产品和完善的技术服务为各个行业用户提供智能化建设解决方案。

华视讯科技拥有雄厚的资金，汇聚了行业内的大量专业人才，公司核心管理团队拥有数年的行业经验以及对产业发展的进一步理解。凭借成熟稳健的管理团队，业内领先的技术实力，经验丰富的营销队伍，全面完善的服务体系，以及良好如一的用户信誉，华视讯科技全力推行高科技公司以技术为先导，产品为核心，为人类社会提供更多更好的服务为主线的经营理念。

在高速发展过程中，公司一直奉行“信誉第一、客户至上”的宗旨，凭借在系统设计、产品开发、工程施工等方面的综合优势和广泛的用户基础，结合不同用户的具体规定和相应标准，致力于为政府机构、企事业单位提供最切实可行的技术解决方案，同时以最优秀的系统集成技术及系统实现能力，为客户提供最佳的交钥匙工程。

在公司规模不断发展升级的同时，我们将以民族信息产业之振兴为己任，为把华视讯科技发展成为国际化一流IT公司而不懈努力。
系统的服务：
Ø 行业专网的规划与建设，计算机网络系统集成
Ø 计算机软、硬件的设计与开发
Ø 数据库信息系统的设计与开发
Ø 建筑物弱电系统，涉及监控报警、有线电视、广播、音响及综合布线系统的设计集成与安装
Ø 智能大厦、楼宇自动化系统的设计与成套设备安装
Ø 公司信息发布，涉及LED显示屏、触摸屏、网站等多种形式

“质量第一，客户满意”是我们永恒的追求，愿用我们的专业和品质与您共筑安心的家。智能新生活，从华视讯网络科技开始。

目 录

第一章 监控系统概述 …………………………………………………………...4
第一节 需求与设计 …………………………………………………………………….4
第三节 方案设计引用的相关标准 …………………………………………………….5
第二章 系统设计 ………………………………………………………………...6
第一节 前端设备的布设 ……………………………………………………………….6
第二节 主控系统 ……………………………………………………………………….6
第三章 器材设备的选用 ………………………………………………………...8
第一节 前端设备 ……………………………………………………………………….8
第二节 后端设备 ……………………………………………………………………....10
第三节 系统原理图 ………………………..…………………………………………..12
第四章 视频传输 ………………………………………………………………..12
第一节 共缆传输介绍 ………………………………………………………………....12
第二节 宽频共缆“一线通”电视监控传输系统特点及功能 ………………..……..13
第三节 视频信号传输设计方案 ……………………………………………………....15
第四节 宽频共缆“一线通”电视监控传输系统原理图 ……………………………21
第五章 楼宇对讲系统 …………………………………………………………..22
第一节 前 言 ………………………………………………………………………22
第二节　设计任务 ……………………………………………………………………..23
第三节　设计依据 ……………………………………………………………………..23
第四节 系统概述 ……………………………………………………………………..23
第五节 编码彩色可视对讲系统 ……………………………………………………..24
5．2特性及功能 ……………………………………………………………………….24
5．3系统示意图 ……………………………………………………………………….25
5．4功能概述 ………………………………………………………………………….27
5.5产品介绍 ……………………………………………………………………………27
第六章 设备预算清单 …………………………………………………………..32
第七章 公司售后服务承诺 …………………………………………………..…35
第八章 公司部分工程案例 ……………………………………………………..35

第一章 监控系统概述
第一节 需求与设计
随着社会经济的迅猛发展，社区智能化已成为人们选择社区的重要标准，安全感的满足更是越来越成为人们购买高档住宅区、入住星级社区时的首要规定之一，这种安全感不仅体现在舒适的住房、优美的生活环境上，并且体现在人们对提供安全保障的技术措施的放心限度上。因此，建立一套技术上先进的、性能稳定可靠的安全防范系统正好满足了这种迫切的消费需求，同时为物业管理的安全防范方面减少了难度，一方面对非法进入社区的不法分子给予强有力的威慑作用，使其不敢容易犯案，即使在发生盗劫等治安事件后也能迅速追踪查询，提供及时有力的证据。上林宽境花园位于昆明市五华区龙泉路北段以西地区，云南省昆明市东北郊12公里处，昆明北市区植物园片区的茨坝镇。原属厂区，北邻云南第二建筑公司，南邻茨坝村，西邻昆明重机厂及原厂职工宿舍，东临龙泉路。该用地规划总用地面积为75896.7平方米，规划净用地面积67516.2平方米（101亩），一区用地约60亩。社区有环状消防车道可进出社区，用地东向有通路连接外部道路（龙泉路）。南向连接现有土路，在社区内设架空停车场和路面停车位，保证社区住户车辆的停放。

    为有效防止和制止入侵盗窃、抢劫、破坏等刑事犯罪，为保障社区住户人身和财产的安全，同时便于物业公司管理，现对“上林宽境住宅社区”安全防范系统进行设计。
    “上林宽境住宅社区” 安全防范系统工程共设计 59 个视频监控点，监控区域重要覆盖社区周边围墙、重要道路、出入口、室外停车场、自行车棚。
第二节 设计依据
    由于“上林宽境住宅社区”外围周界区域比较复杂，特别是社区外围区域地处城郊，经观测社区夜间周边照明效果也不抱负，给不法分子乘虚而入发明了地理条件，社区居民的人身财产安全受到威胁。
    为此，用户针对社区安全隐患适时提出社区安全防范监控系统建设需求，决定在社区周边围墙、重要道路、出入口、地上停车场、等重点位置设计安装55台红外夜视摄像机   在社区内安装4台可变倍的高速球形摄像机。 通过对以上各部位安装监控摄像系统和报警探测系统，可以建立一个易于管理使用和扩充升级的综合监控平台。实现社区重点区域的集中监测和数字化管理，提高居民生活水平，保证居民人身财产安全。
    一个完整的社区安全防范系统，是视频图像监测系统和报警探测系统的完美结合。如何将两个系统的联动功能发挥到最大化，是决定该防范系统是否完善、先进、可靠的重要指标，也是衡量该系统性能高低的关键因素。因此，根据数年行业经验，以及我公司产品的强大功能，我司认为，对上林宽境住宅社区安全防范系统的设计和建立应满足以下规定：
    a) 系统可以常年连续地稳定运营，保证监控系统的实时性和可靠性规定。
    b) 设备性能优良，适应西部多变的气候环境。
    c) 方案设计周密、科学、合理，便于实行。
    d) 选用设备技术先进，功能完善，可以完全满足用户实际规定。
    e) 各种信号传输顺畅无干扰，常年使用无衰减。
    f) 用户界面和谐，易于操作和维护，用户可自行组态。
    g) 报警侦测灵敏，报警信号传输实时性高；监控图像质量清楚自然，无延时和抖动。
    h) 系统具有良好的兼容性、扩充性和升级能力。
    i) 可与本单位的其他监控系统实现网络连接，并可成功纳入统一的数字化监控网络。
第三节 方案设计引用的相关标准
依照国家有关文献、标准和规定，重要有：
l 《中华人民共和国安全行业标准》GA/T75-PT
l 《民用闭路电视系统工程技术规范》GBJ42-1981
l 《30MH——1GHZ声音电视信号电缆分派系统》GB6510——86
l 《民用建筑电器设计标准》GB/T50314
l 《安全防范工程程序与规定》GA/G75-94
l 《视频安防监控系统技术规定》GAT367-2023
l 《电视系统视频指标》ccir recommendation472-3
l 《工业公司通信接地设计规范》及有关行业标准

第二章 系统设计
第一节 前端设备的布设

    前端设备在整个监控系统中起着重要的作用，该项目中前端设备涉及前端摄像机和前端探测器两部分。
1.前端摄像机的布设
    前端摄像机是最重要的图像采集设备，发挥着三个方面的重要功能：现场监视功能、视频报警功能、图像复核功能（重要结合报警系统实现）。摄像机重要安装在室内外“重要监视区”及要害部位。这些摄像机通过对现场的实时监视，能及时发现险情、不法行为和治安问题，能使问题解决在萌芽状态。为此，我们选用固定摄像机对社区各重点地段进行监视。具体设立为：
安装位置
监视位置
摄像机类型
摄像机安装个数
1栋3栋中间
重点1234栋之间的人员流动和车辆
高速球机
1
2栋4栋中间
重点1234栋之间的人员流动和车辆
高速球机
1
5栋6栋
同三栋一单元的右侧组成对视监控区域
高速球机
2
各停车车位463个
监视车辆停车情况
红外枪机
47
社区出入口，及地下车库出入口
监视出入情况
红外枪机
8

第二节 主控系统
1.主控系统介绍
    该项目是围绕智能化数字硬盘录像监控系统（以下简称数字硬盘录像系统）作为主控系统来进行设计的。数字硬盘录像系统是指以计算机硬盘为图像录像载体，集成画面分割切换、云镜控制、录像检索、网络传输及报警联动等多功能为一体的，高度智能化的监控系统。它以DVR（Digital Video Recorder）为基础，在其中增长了前端设备的控制功能、报警信息解决功能，以及计算机网络传输功能等，从而构成完善的数字化监控报警系统。其中图像记录部分采用数字视频压缩技术，运用硬盘录像，使图像的纪录、重放、检索、管理等更加灵活便捷，因而日益成为监控系统发展的主导趋势。
    相对于传统模拟监控系统，具有多种特点和优势：
    功能高度集成，将视频监控和报警探测有机结合，简化了系统设备，更加方便了系统的保养和维护；
    操作更加简朴、直观，界面更加和谐、人性化；
    超大的纪录容量，方便快捷的检索、更利于保存；
    实现了网络远程监控和系统联网；画质更清楚；
    安全性更高，具有严密的输入安全措施和防伪水印，杜绝录像资料被篡改。
2.主控系统功能
    为了便于用户对系统功能的理解，下面从用户对该系统的不同使用环境和系统的特殊功能，分别阐述系统的各种智能监控功能。
3.中心监控室具有的功能：
    主控室是整个系统的信号控制及信息互换中心，具有最全面的系统功能，简朴表述为以下几点。
    可实时显示任意一路或多路监控点的影音信息，进行实时监测。
    可对任一路摄像机的显示效果、录像速度进行设立，以达成最佳效果。
    可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
    重要录像资料可以备份和播放。
    可对录像资料进行多种智能检索和回放。
    可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。
    具有强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
    具有强大完善的报警联动功能（具体内容参见以下部分）。
    可在主控室扩充模拟电视墙，增强显示效果（但成本造价较高，占用空间较大，在此不推荐使用）；
    通过在数字智能型控制主机上的设立，可将监控信号上传到internet网，实现远程监控。
    更具体的功能介绍请参见设备选型中数字硬盘录像主机的功能介绍。
数字硬盘录像主机同步启动，同时摄像机自动进行录像功能，为以后事件查证提供有效的图像资料。该方案中之所以选用性能最优的前端设备——高速智能球型摄像机，除了它杰出的品质和性能，更是为了运用其所特有的报警预制位功能和高速旋转的性能，以保证在警报触发后的最短时间内摄像机能以最快速度自动拟定报警方位，采集现场图像，为安保人员迅速查明警情，采用行动争取了大量时间。
    还可运用数字硬盘录像主机强大的网络远程功能，设立多个网络接警中心，实现网络远程报警功能。即报警后，本地报警图像将自动上传到其他网络分控端的计算机上，并远程启动分控端的警号闪灯；该分控计算机同样会自动弹出电子地图显示报警方位，以及启动报警录像功能。该功能的实现，有效增长了报警后的响应范围，避免了单个监控室人员离守而导致的报警无响应的情况。是监控技术网络化发展的突出表现之一。
    此外，对于平时重要部位安装的摄像机可在数字硬盘录像主机上进行视频移动报警功能的设立，当有画面中出现非法移动时系统可以自动报警、启动录像，以便及时发现警情并作为日后取证之用。
4.其他网络分控端具有的功能：
    通过网络可以随时观看所有监控点的视频图像。
    通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地区限制。

第三章 器材设备的选用
第一节 前端设备
1.室外高速球机
型号：SD6101
性能：
1.室外悬挂安装, 铝合金外壳, 黑色不透明球体,底座, 球体, 透明罩分体式结构
2.室外球机采用双层外壳结构设计, 内置风扇, 加热系统
3.水平360º连续旋转，垂直0º~100º, 垂直可自动翻转
4.水平0.05~280º/秒变速运动.垂直0.05~200º/秒变速运动
5.128个预置点及多条巡航路线和守望位功能
6.精密步进电机驱动,运转平稳.定位准确
7.自动辨认多种品牌的高解析低照度摄象机
8.兼容多种控制协议,波特率可调
9.内置浪涌及雷击保护装置 图片如下：

2.室外红外一体机
型号：VCC550D，性能：1/4'SONY 540线，红外防水一体机，Φ8 30颗大功率LED，220供电，镜头16mm 红外距离50-60m图片如下：

3.传输设备
    传输系统承担视频图像信号、控制信号的传送。根据设计规定，视频信号的传送基本上经屏蔽密度为96%的抗干扰SYV75-5-2或SYV75-5-2 专用同轴视频共用电缆传输。
    系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Ω。
    多芯护套线传送设备用电。
第二节 后端设备
1.录像设备-海康威视硬盘录像系统
型号： DS-8016HS-s，本设备是海康第三代网络硬盘录像机，同时具有数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。
功能特点：
    采用高性能DSP实现H.264视频编码压缩；
    支持事件压缩功能；
    本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动；
    支持DDNS、NTP功能；
    支持多种解码器协议；
    支持通过网络设立参数、预览图像及云台控制；
    支持键盘控制；
    支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份；
    支持USB鼠标；
    支持水印（WATER-MARK）技术。
性能参数表及图片：
视频压缩标准
H.264
实时监视图像分辨率
PAL：704*576                NTSC：704*480
回放分辨率
QCIF/CIF
视频输入路数
2/4/6/8/10/12/16
视频输入接口
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出
1/2路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频环通输出
无
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
码流类型
视频流/复合流
压缩输出码率
32K--2M可调，也可自定义。（上限8M，单位：bps）
音频输入路数
16路
音频输入接口
BNC（电平：2Vp-p，阻抗：1kΩ）
音频输出
1/2路，BNC（线性电平，阻抗：600Ω）
音频压缩标准
OggVorbis
音频压缩码率
16Kbps
语音对讲输入
1路，BNC（电平：2Vp-p，阻抗：1kΩ）
双路回放
支持
双码流
支持
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口
1个（支持级联，其中DS-8002HC-S、DS-8004HC-S有 2个）
硬盘接口
4/8个SATA硬盘，每个硬盘容量支持高达2023GB
USB接口
1个，支持U盘，USB硬盘，USB刻录机，USB鼠标
VGA接口
1个，分辨率：800×600/60Hz，1024×768/60Hz，1280×1024/60Hz
报警输入
4/16路
报警输出
2/4路
电源
220VAC，50HZ
功耗（不含硬盘）
≤70W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准机箱
尺寸（mm）
90mm(高)×441mm(宽)×470mm(深)
重量（不含硬盘）
≤8Kg

第三节 系统原理图

第四章 视频传输
第一节 共缆传输介绍
由于该系统安装的摄像机较多，为此我们采用独特简洁的布线方式建设“一线通”宽频共缆双向传输平台，以实现监控、控制信号集成性传输来节省系统费用，提高系统稳定性和抗干扰能力。
系统传输模式采用深圳远帆科技的YF-600宽频共缆“一线通” 电视监控传输系统，采用一根SYWV同轴电缆传送四十多路视频信号和控制信号，图像信号调制到高频在同轴电缆47-550MHz带宽之间上行传输，控制信号调制到38MHz中频载波在同轴电缆中下行传输。
第二节 宽频共缆“一线通”电视监控传输系统特点及功能
1.系统特点
（1）高频传输、超大容量：共缆“一线通”电视监控传输系统把监控及控制信号，由于将信号调制到高频在传输过程中只衰减载波信号，极好地补偿了高频同轴电缆对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图像的亮度和色彩以及实时性，在传输距离达成1km或更远时，图像信号基本无失真（加权信噪比≥60dB， 微分增益≤1%， 微分相位≤1°）。假如采用中继高频放大的方式或光纤+电缆结合的方式，传输距离会达成几十公里。
（2）布线简朴、线缆运用率高：一根普通-5同轴电缆就可以用来传送上行视频/音频、下行控制数据信号。点对点传输，也可以进行总线树型、星型结构的连接将多个点合成一根总线进行图像、控制的传输。高频同轴电缆传送视频/音频控制信号，无须此外布线，提高了线缆运用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
（3）特强抗干扰、合用广泛：载波高频传输方式能有效克制共模干扰，即使在电厂有强干扰源的环境下使用，也能传送高清楚、实时的图像信号。
（4）技术成熟、稳定性高：运用有线电视高频同轴电缆传输的技术，在前端接入宽频共缆调制器，在控制中心接入专用多路视频解调器。这种宽频共缆“一线通”监控的传输设备价格便宜，使用起来也很简朴，无需专业知识，一次安装，长期稳定工作。
（5）价格便宜，取材方便：原有系统无须改动线缆，只需安装收发设备即可，给工程应用带来极大的方便。
（6）数据调制、双向传输：控制信号采用FSK数据调制技术，与摄像机回传视频信号在同一根电缆中双向传输互不影响。
（7）扩充简朴，平滑升级：总线拓扑的结构，无须单独布线，就地总线添加。
（8）功能强大、扩展性好：全面兼容监控、报警、广播，多功能双向传输的平台实现传输新跨越,1000MHz带宽空间设计，预留足够的扩展空间。
2. 系统功能
l 多路图像实时监控功能：宽频共缆监控系统支持多路视频的同步监控能力。可以运用软件管理和监控网络上所有的监控点，并自由选择控制以达成集中监控。
l 多路声音图像总线传输功能：可实现监控网络上所有的监控点声音、图像一根总线回传功能。
l 副控监看管理功能：各分控点分别设立一套分控授权软件，可以随时随地监看、控制该区域内监控图像。
l 远程多路报警功能：可将远端报警信号通过该系统回传到（如紧急按钮、红外报警、火警等）监控中心。
l 视频矩阵切换功能：通过多路音视频解调器实现图像矩阵的切换显示功能。
l 多路图像存储显示：在总控中心，对社区的出入口、停车厂家属区、围墙等地段图像通过数字硬盘录像主机中的图像存储功能，进行实时录像，并通过电视墙进行循环显示。
l 网络传输功能：可在局域网中安装客户端软件，进行网上监看管理功能。
3. 系统原理及组成
系统采用“一条大路通罗马”的全新理念来搭建宽频共缆“一线通”电视监控传输系统平台。由摄像机摄取图像信号、监听器拾取声音信号并转换为电信号，送至宽频调制器对音视频信号进行中频调制、中频解决后将信号调制到47-550MHz 高频载波，使多路监控信号可以通过“一根”同轴电缆远距离回传并具有很强抗干扰能力。调制后的信号经由同轴电缆网络、双向放大器放大上行传输到通讯数据双向检出器，进入上行通带滤除下行控制信号只让上行监控信号通过，输出到单路或多路视频解调器，解调还原出标准音视频信号给硬盘录像机、画面分割解决器、监视器进行解决或监看。同时由控制键盘、硬盘录像机等控制设备发出的控制信号通过中央通讯主机管理输出到数据调制器，将RS232或RS485控制信号调制到38或31.5MHz中频载波上，使控制数据以FSK数据格式通过同轴电缆与监控音视频信号宽频双向传输。被调制的控制信号经由通讯数据双向检出器、双向放大器放大、同轴网络下行传输到宽频调制器，进入其中的数据解调模块，输出标准工业RS485信号来驱动解码器控制摄像机镜头和云台实现对监控区域的动态监看。
宽频共缆“一线通”电视监控传输系统重要由摄像机、监听器、宽频调制器、多路视频解调器、通讯数据双向检出器、数据调制器、双向放大器、电视墙管理控制器等组成。
第三节 视频信号传输设计方案
系统整体规划为 “宽频集成化、布线简洁化、传输双向化、远距抗扰化”的以多路监控图像、伴音及控制信号集成传输为主，预留报警、广播等信号传输空间的“一线通”多功能宽频共缆双向传输系统。采用频分复用、FSK数据调制、中频调制技术共缆传输四十路音视频和控制信号，以彻底摈弃传统监控蜘蛛拉网式繁琐布线结构，完全解决几公里至几十公里大中型监控系统远距离监控图像和控制数据传输的困扰，构建总线式监控传输新模式。
1. 监控信号拾取单元
重要是指摄像机，本方案在前面已经介绍，在此不在赘述
2. 宽频调制单元
信号宽频调制单元为宽频共缆“一线通”电视监控传输系统的信号调制单元，也是系统的点睛之笔。信号调制质量的好坏将直接影响整个系统的性能和质量，对此我们通过对监控传输问题进行广泛进一步的市场调研和专业技术的仔细钻研实验，最终拟定选用中频解决和FSK数据调制解调技术研发的宽频调制器来严格控制图像调制质量和幅度，以使图像能通过同轴电缆远程邻频传输并有强大的抗干扰能力。
YF-T600/YF-T600D宽频调制器
YF-T600/YF-T600D宽频共缆调制器是宽频共缆“一线通”电视监控传输系统集视频信号射频载波调制和控制数据解码于一体的终端设备，采用双面电路板工艺、高频调制、声表面滤波、单片机编码等先进技术设计，将视频信号进行高频解决高频载波调制以使多路监控信号可以通过同轴电缆共缆传输，同时接受并解调控制信号以控制云台和镜头实现动态监控。该设备图像调制模块具有带外克制度低、边带特性严格、频率锁相稳定等特点，严格符合国家有线电视邻频图像调制技术规范和指标，远传图像清楚稳定、抗扰性强；数据调制模块具有解码准确、误码率低、无丢包等特点，以保证控制灵敏可靠。重要应用于宽频共缆监控系统音视频信号的传输，并预留RS-485控制数据解调功能。

其重要特点如下：
l 采用一次变频解决技术，适于隔、邻频传输；
l 信号幅度及相位调制指标严格，图像清楚；
l 声表面、螺旋滤波技术，保证带外克制度；
l 拓展线缆频率空间，一线可传二十路信号；
l 延长监控传输距离，信号可远传 1～3公里；
l 布线简洁、成本低廉、施工简便、缩短工时。
该设备实现了图像信号和控制数据“一线通”传输，不仅大大减少了施工费用和成本，减轻了维修量，并且提高了系统的稳定性和可靠性，非常适合应用于大系统、远距离、点位分散、不易布线、电磁环境恶劣等场合解决监控传输问题。
技术指标

项目
参数
视频部分
输入电平
1Vp-p (PAL D/K)
输入阻抗
75 Ohms，不平衡
频率响应
±1.0 dB
带宽
6 MHz
微分增益
≤6% Max
微分相位
≤6 Deg Max
信噪比
≥46 dB
射频部分
输出频率
46～860 MHz
频率误差
±50 KHz
输出电平
≥108 dBuV
调整范围
-20 dB
输出阻抗
75 Ohms，不平衡
寄生输出
≤-60 dB
反射损耗
≤14 dB
解调部分
接受电平范围
47~105 dBμV
数据速率
1200-9600 bps
载波带宽
200K
中心频率
40MHz
调制方式
FSK
带外克制度
>55dB
其他部分
电源
DC12V
功耗
5W
外形尺寸（mm）
105（长）×69（宽）×32 （高）

3、射频信号传输单元
重要由双向数据通讯信号检出器和双向放大器构成，以实现上下行双向隔离输出和信号的放大远程传输。
双向放大器（YF-AS60/220）

双向放大器是宽频共缆“一线通”电视监控传输系统的中继放大设备，采用PHILIPS/MOTOROLA CATV模块、群频扫描、加权积分延时控制等先进科学技术，对传输网络中的信号进行双向中继放大解决，使衰减的信号可以双向放大0-30dB来远程传输。该放大器采用啮合式锌合金压铸外壳、防水性好、美观大方，具有优秀双工滤波、带内平坦度高、边带克制度高、热噪声低、自动增益控制（AGC）功能优异等特性，非常适合用于室内或野外对双向射频载波进行双向放大。
该设备重要由双向滤波和放大模块所组成，一方面由双向滤波模块对系统中的射频载波信号进行频率分割，双向滤除阻带信号只让通带（既上行或下行）信号通过，而后分别送至放大模块进行对信号进行放大解决，然后放大后的信号通过频分复用电路混合到同轴电缆中继续双向传输。在信号被放大的同时正反向通道衰减量、均衡量都是可以调节的，并且此放大器常被用于野外不同环境，所以各端口均设计过流分支功能，可通过内馈AC60V供电。 放大器避雷器件采用进口真空放电管，避雷性能好。
其重要特点如下：
l 合用于CATV系统干线、支干线放大
l 采用推挽模块设计
l 模块化设计，便于维护
l 输出口分支分派任意选择
l 电源具有输入保护装置
双向放大器合用于宽频共缆“一线通”电视监控传输系统或HFC光电混合远程传输网络中光结点之后的单向分派网络，也可用于有线电视网络信号双向放大解决。

技术指标

项目
参数
频率范围
45～550 MHz
标称增益
30 dB
带内平坦度
±0.5 dB
标称输入电平
72 dB μV
标称输出电平
102 dB μV
增益调节范围
0～20 dB
斜率调节范围
0～20 dB
噪声系数
≤7 dB
复合三次差拍
≥65 dB
复合二次差拍
≥64 dB
信号交流声比
＞66
反射损耗
≥16 dB
电源电压
A：～220V±10%　　B：～40-60V
抗雷击能力
5(10/700μs) KV
消耗功率
15 W
外形尺寸
270mm × 195mm × 85mm
4、视频解调单元
视频解调单元将同轴电缆中传输的射频载波信号还原为标准音视频信号，输出到监视器、硬盘录像机、画面分割器等进行图像的监看和解决。解调信号单元也是本系统中比较重要的部分，我们选用优质解调技术以保证解调出的信号清楚，完全达成监控图像国家标准。
YF-R600系列音视频解调器

YF-R600-16D+多路音视频解调器是宽频共缆“一线通”电视监控传输系统中监控信号专用解调设备，可将共缆传输回至监控中心的任意频道解调还原成AV信号，输出给硬盘录像或矩阵控制器等切换显示设备。
该设备采用PLL频率合成、I²C总线控制、日本一体化高频头等先进科学技术，40—860MHz连续可调，内置按键式设计、LED数码管频道显示，可对每个视频解调通道进行频道搜索存贮，并具有掉电记忆功能，该解调器具有搜索频率准确、解调稳定、边带特性严格、灵敏度高等特性，适合宽频共缆监控信号的多路AV解调。防雨一体化结构设计,既适合室外壁挂安装,也适合室内安装.
其重要特点如下：
l 频率搜索准确、稳定，并具有掉电记忆功能；
l 进口一体化高频调谐器保证解调画质清楚；
l I2C总线控制技术使控制方便简朴，稳定可靠；
l 轻触面板设计，操作简朴，使用方便，美观得体；
l 并发16路射频解调，输出视频基带、音频信号，数据信号；
l 手动/RS-232两种控制调节方式，方便实用。
该解调器由频率搜索和频率解调两个部分组成，一方面要通过软件RS485或手动控制方式驱动数字调谐模块锁定通道调谐频率，然后将输入射频信号进行严格边带克制、频率合成解决等控制输出所需标准音视频监控信号。
该解调技术不仅已经在有线电视行业广为应用，并且其技术成熟稳定可靠，其解调视频技术指标严格，可以达成4级以上国家有关监控图像标准，完全满足闭路电视监控系统对图像质量的规定，很适合应用于宽频共缆“一线通”电视监控传输系统。

技术指标
项目
参数
视频部分
输出制式
PAL D/K
输出阻抗
75 Ohms，不平衡
频率响应
±2.0 dB
带宽
5 MHz
微分增益
≤8% Max
微分相位
≤8 Deg Max
信噪比
≥45 dB
音频部分
输出
50Hz-15KHz 0 dBmv (0.6V)
阻抗
600 Ohms,不平衡
频率响应
±1dB
谐波失真
1% Max
射频部分
输入频率范围
46～860 MHz
输入电平
70～90 KHz
AGC调整范围
40 dB
输出阻抗
75 Ohms，不平衡
其他部分
电源
AC220V/50Hz
频道调节方式
手动捷变
功耗
20W
直流输出
DC12V，≤800mA MAX
外形尺寸（mm）
标准2U机箱

5数据调制单元
数据调制单元是宽频共缆“一线通”电视监控传输系统中控制数据调制部分，把控制信号数据编码并调制到38MHz中频，以使控制信号在同轴电缆中与多路监视信号宽频共缆双向同步传输。
此数据调制器为宽频共缆“一线通”监控系统中的通讯调制设备，重要功能是对监控系统中的RS485、RS232等控制信号进行调制，使控制信号可以通过同轴电缆来进行传输。同时通过宽频调制器调制的多路视频信号与控制信号共缆双向同步传输，它们在电缆中各行其道不会产生互相干扰。传输到终端通过宽频调制器对控制信号解调，来驱动云台、镜头，实现对摄像机的远程管理控制。
此调制技术已经被广泛应用到有线电视寻址加扰控制系统当中，大量实践证明，控制非常稳定可靠，误码率接近为零。
第四节 宽频共缆“一线通”电视监控传输系统原理图

图例说明： 1. “ ”：表达线路主干线；
2. “ ”：表达线路分支线；
3. 用75-7的射频线；

图上的交叉点的接法：如右边图定向耦合器的接法同样。
4.

第五章 楼宇对讲系统
第一节 前 言
自人类社会出现以来，人类居所经历了几个时代的变革。从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。
历史的进步，社会的发展，使人们结识和接受了可连续发展的理论，保护大自然，感受大自然，发明新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。
随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅社区构筑出了一道新世纪风景线。
在中国，智能化建筑已被人们所接受，智能化社区的建设也如雨后春笋般地迅速发展，一大批有远见卓识的房地产开发商已建成或正在建设具有安保及信息化宽带网络等智能系统的成功样板社区。
以家庭智能化为主的，可连续发展的，具有二十一世纪风范的智能化社区的建设目的是在先进的计算机技术、通信技术、控制技术与IC卡技术基础上采用系统基础集成方法，逐步建立一个沟通社区内部住户与住户、住户与社区综合服务中心、住户与外部社会的多媒体综合信息系统，为住户提供一个安全、舒适、便捷、节能、高效的生活环境。
置身于智能化的时空中，您尽可享受高科技带来的高品质生活：
“叮咚”一声，您即可通过对讲分机辨认来访者的身份。
秉承着科技营造智能新生活的昆明华视讯网络科技有限公司， 真诚为您提供社区智能化系统全面解决方案。

第二节　设计任务
上林宽境住宅社区为现代高级生活社区。共6幢楼，共354户。根据甲方规定， 在本社区中，我们推荐采用厦门家居宝公司生产的VC5总线制彩色可视对讲管理系统，并提供多种功能组合配置报价备选。依据设计，在各橦楼门口设立一台可视对讲主机(可升级带门禁IC读卡器，可以与停车场实现一卡通功能)；运用现代化的安全防范和智能化的管理技术保证社区内人身和财产安全，用可视对讲系统方便安全地接受访客的出入。希望通过我们科学、合理的设计，为住户发明舒适、安全的居住环境，特将任务细划为：在社区保安室安装一台管理机，每栋楼门口设立可视对讲门口主机，室内安装对讲可视分机。

第三节　设计依据
1、《民用建筑电气设计规范》JGJ/T16—92
2、《安全防范工程程序与规定》GA/T75—94
3、《安全防范系统通用图形符号》GA/T74—94
4、《防盗报警控制器通用技术条件》GB12663—90
5、《社会公共安全技术防范管理暂行办法》
6、《中国电气装置安装工程施工及验收规范》GBJ232—82
7、《楼宇对讲电控防盗门通用技术条件》（GA/T72—94）
8、《低压配电装置及
