各类过滤器设计选型资料汇总.doc

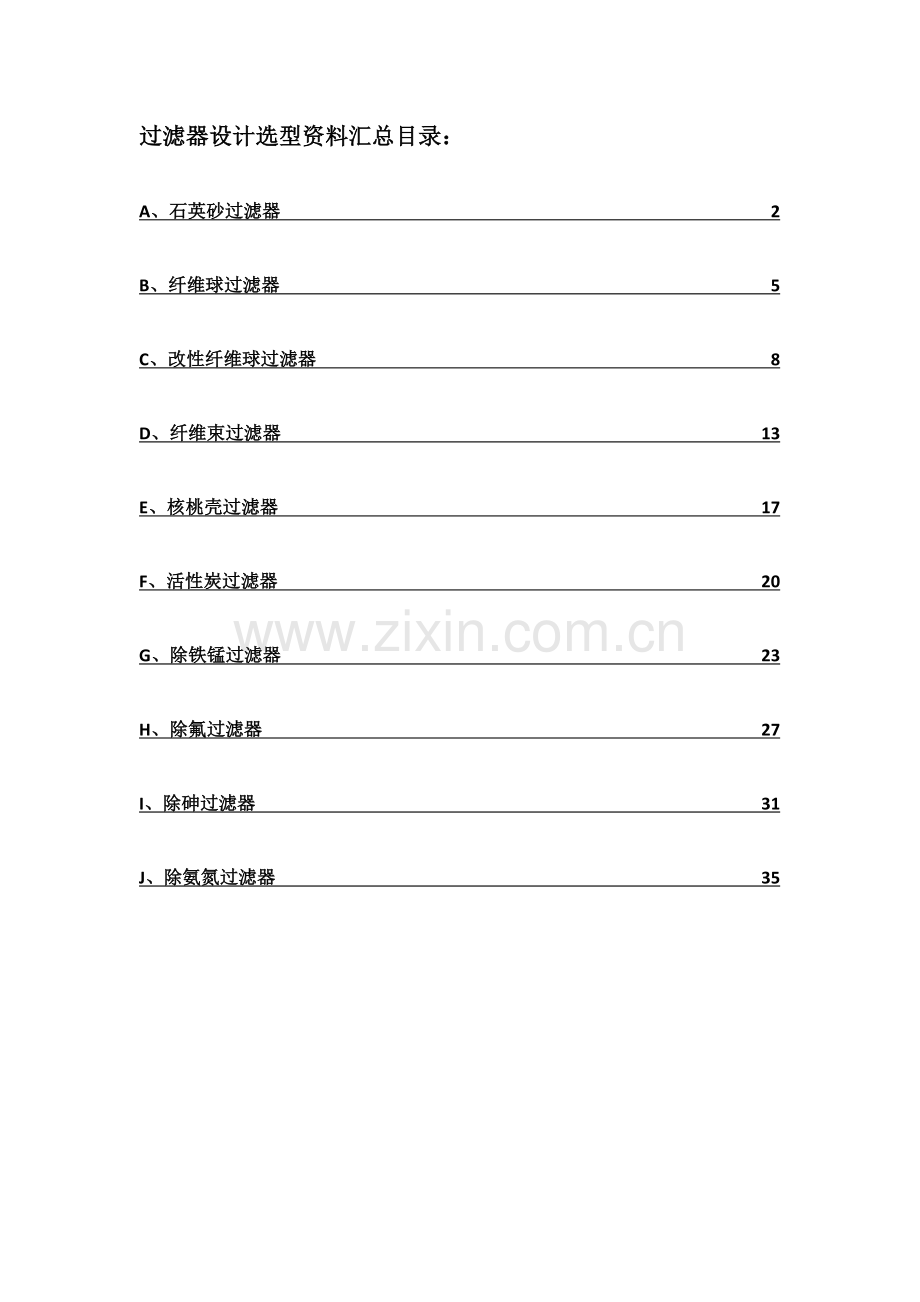

过滤器设计选型资料汇总目录：
A、石英砂过滤器 2
B、纤维球过滤器 5
C、改性纤维球过滤器 8
D、纤维束过滤器 13
E、核桃壳过滤器 17
F、活性炭过滤器 20
G、除铁锰过滤器 23
H、除氟过滤器 27
I、除砷过滤器 31
J、除氨氮过滤器 35

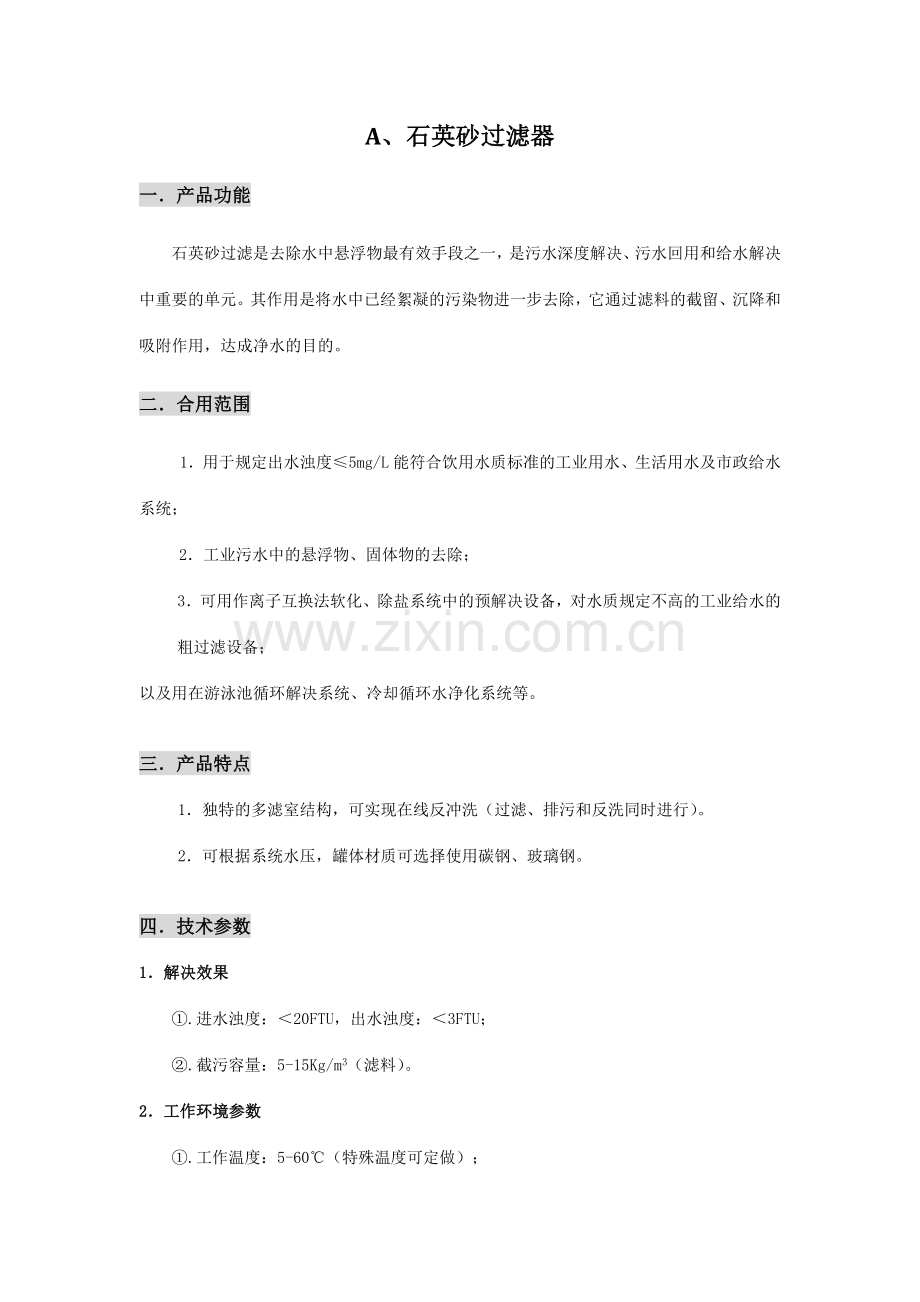

A、石英砂过滤器
一．产品功能
石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度解决、污水回用和给水解决中重要的单元。其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达成净水的目的。
二．合用范围
1．用于规定出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统；
2．工业污水中的悬浮物、固体物的去除；
3．可用作离子互换法软化、除盐系统中的预解决设备，对水质规定不高的工业给水的粗过滤设备；
以及用在游泳池循环解决系统、冷却循环水净化系统等。

三．产品特点
1．独特的多滤室结构，可实现在线反冲洗（过滤、排污和反洗同时进行）。
2．可根据系统水压，罐体材质可选择使用碳钢、玻璃钢。

四．技术参数
1．解决效果
①.进水浊度：＜20FTU，出水浊度：＜3FTU；
②.截污容量：5-15Kg/m3（滤料）。
2．工作环境参数
①.工作温度：5-60℃（特殊温度可定做）；
②.工作压力：≤0.6MPa；
③.进水水压：≥0.04MPa；
④.反冲洗进水水压：≥0.15 MPa；
⑤.进出口压差：0.01-0.015MPa。
3．运营参数
①.工作方式：压力式；
②.运营方式：水流自上而下；
③.过滤速度：15-20m/h ；
④.运营周期：2-7天；
⑤.反洗方式：水洗，或气水结合反洗；
⑥.反洗耗水：1-3%；
⑦.反洗强度：4-15L/s·m2；
⑧.反洗历时：5-7min；
⑨.反洗膨胀率：40-50%。

五．工作原理
石英砂过滤器运用石英砂作为过滤介质。该滤料具有强度高，寿命长，解决流量大，出水水质稳定可靠的显著优点，石英砂的功能重要是去除水中悬浮物、胶体、泥沙、铁锈。采用水泵加压，使原水通过过滤介质，去除水中的悬浮物，从而达成过滤的目的。

六．规格型号及外型尺寸
1．外型尺寸图

2．规格型号一览表
石英砂过滤器规格型号一览表
型 号
罐体尺寸
Φ×H
（mm）
解决流量
（m3/h）
接口尺寸（mm）
重量
（t）
过滤进水
反洗出水
过滤出水
反洗进水
排气口
D1
QC-SYS400
Φ400×2150
～1.5
DN50
DN50
DN15
400
0.48
QC-SYS600
Φ600×2250
～3
DN50
DN50
DN15
600
0.6
QC-SYS800
Φ800×2450
～5
DN65
DN65
DN20
800
0.72
QC-SYS1000
Φ1000×2550
～7.5
DN65
DN65
DN20
1000
0.9
QC-SYS1200
Φ1200×2650
～11
DN80
DN80
DN25
1200
1.4
QC-SYS1500
Φ1500×2850
～18
DN100
DN100
DN32
1500
2.3
QC-SYS1600
Φ1600×2950
～20
DN125
DN125
DN32
1600
2.6
QC-SYS1800
Φ1800×3050
～25
DN125
DN125
DN32
1800
2.8
QC-SYS2023
Φ2023×3150
～30
DN125
DN125
DN32
2023
3.5
QC-SYS2200
Φ2200×3300
～38
DN150
DN150
DN40
2200
4.0
QC-SYS2400
Φ2400×3400
～45
DN150
DN150
DN40
2400
4.4
QC-SYS2500
Φ2500×3450
～50
DN150
DN150
DN40
2500
4.9
QC-SYS2600
Φ2600×3450
～55
DN150
DN150
DN40
2600
5.1
QC-SYS2800
Φ2800×3600
～60
DN200
DN200
DN40
2800
5.4
QC-SYS3000
Φ3000×3900
～70
DN200
DN200
DN40
3000
6.0
QC-SYS3200
Φ3200×4500
～80
DN250
DN250
DN40
3200
6.7
QC-SYS3600
Φ3600×4500
～100
DN250
DN250
DN40
3600
7.5

3．型号说明
QC—SYS400

设备的罐体直径，单位为mm；
设备的名称：SYS，石英砂过滤器；
SYSZD，全自动石英砂过滤器；
设备的品牌：北京勤诚创业科技有限公司
B、纤维球过滤器

一．产品功能
纤维球过滤器合用于解决江、河、湖泊及水库等浊度不大于100mg/1的地表水的深度净化解决；同样合用于游泳池循环用水解决，废水生物解决后的直接过滤，更适合水源比较紧张的缺水地区给水，使出水水质透明、清洁、卫生。达成国家饮用水水质标准。

二．合用范围
合用于油田污水、工业污水、化工溶液较重、污水深度解决的预解决、电子纯水制备，旁滤与废水回用，电力高标用水，空调循环冷却水，其它高精度用水及游泳池循环水等场合。

三．产品特点
过滤精度高、解决量大、滤速快、反冲洗强度低，滤料再生效果好。

四．技术参数
1．解决效果
粗滤(单台并联)
进水SS≤100MG/L，出水SS≤10MG/L，10微米粒径去除率≥95%
精滤(单台并联)
进水SS≤20mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%
二级串联
进水SS≤100mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%
截污容量
6-20kg/m2
2．工作环境参数
①.工作温度：5-60℃（特殊温度可定做）；
②.工作压力： 0.6MPa；
③.进水水压：≥0.04MPa；
④.反冲洗进水水压：≥0.15 MPa；
⑤.进出口压差：≤0.05MPa。
3．运营参数
①.工作方式：压力式；
②.运营方式：水流自上而下；
③.过滤速度：20-30m/h；
④.运营周期：8-48h；
⑤.反洗方式：气水结合；
⑥.反洗耗水：1-3%；
⑦.反洗强度：5-15L/s·m2 ；
⑧.反洗历时：20-30min；
⑨.反洗膨胀率：40-50%。

五．工作原理
纤维球过滤器重要有圆筒式压力容器，支座、入孔及连接管等组成，其工作原理可分为过滤和反冲洗两个阶段。过滤时原水加入定量的混凝剂，经水泵叶轮快速混合后进入本设备进行净化过滤，随着过滤时间的延续，滤层上截留物逐渐增多，水流通过滤的水头损失会逐渐增长，一般当水头达成5米时即应进行反冲洗，反冲洗的方法是调节阀门的开闭，使原水往原出水口处进水，进水口的排污口排出污水，在水反冲洗前应先进行气反冲，反冲历时5分钟后，再进入水冲洗，反冲完毕即可投入正常运营状态。
六．规格型号及外型尺寸
1．外型尺寸图

2．规格型号一览表
纤维球过滤器规格型号一览表
型　号
罐体尺寸
φ×H
（mm）
解决流量
（m3/h）
功率
（KW）
接口尺寸（mm）
重量
（t）
过滤进水
反洗出水
过滤进水
反洗出水
排气口
QC-XWQ400
φ400×2500
～3.7
1.5
DN40
DN40
DN25
0.4
QC-XWQ600
φ600×3000
～8
2
DN40
DN40
DN25
0.6
QC-XWQ800
φ800×3597
～15
4
DN50
DN50
DN32
0.8
QC-XWQ1000
φ1000×3764
～20
4
DN65
DN65
DN32
1.2
QC-XWQ1200
φ1200×4098
～30
4
DN80
DN80
DN32
1.6
QC-XWQ1500
φ1500×4210
～52
5.5
DN80
DN80
DN32
2.2
QC-XWQ1600
φ1600×4364
～60
7.5
DN100
DN100
DN32
2.8
QC-XWQ1800
φ1800×4450
～76
7.5
DN100
DN100
DN32
3.5
QC-XWQ2023
φ2023×4629
～90
11
DN100
DN100
DN32
4.2
QC-XWQ2200
φ2200×4800
～113
11
DN125
DN125
DN40
4.5
QC-XWQ2400
φ2400×5137
～130
15
DN125
DN125
DN40
4.9
QC-XWQ2500
φ2500×5100
～147
15
DN125
DN125
DN40
5.1
QC-XWQ2600
φ2600×5282
～160
15
DN125
DN125
DN40
5.4
QC-XWQ2800
φ2800×5407
～180
18.5
DN150
DN150
DN40
6.0
QC-XWQ3000
φ800×5507
～210
18.5
DN150
DN150
DN40
6.7
QC-XWQ3200
φ3200×5507
～241
22
DN200
DN200
DN40
7.0
QC-XWQ3600
φ3600×5507
～305
30
DN200
DN200
DN40
7.5
3．型号说明
QC—XWQ400

设备的罐体直径：单位为mm；
设备的名称：XWQ，纤维球过滤器；
XWQZD，全自动纤维球过滤器；
设备的品牌：北京勤诚创业科技有限公司
C、改性纤维球过滤器

一．产品功能
作为压力式过滤器中最新型的水质精细解决设备的改性高效纤维球过滤器，是我公司在含油污水等方面精细过滤技术的一次突破，填补了含油污水精细过滤领域的空白。可有效地去除水中的油、悬浮物，并对水中的有机物、胶体、铁、锰等有明显的去除作用。
该过滤器选用的纤维球滤料，是由通过新的化学配方合成的特种纤维丝做成，其重要特点是通过本质的改性解决将纤维滤料由亲油型改变为亲水型。解决了粒状滤料的过滤精度受滤料粒径限制等问题。是石英砂等颗粒状滤料过滤设备的更新换代产品。

二．合用范围
1．广泛应用于循环水旁流过滤、生活水深度解决、锅炉给水解决、反渗透前置过滤，污水回用过滤。
2．合用于油田含油污水回注的粗、中、精细过滤及油田、炼油厂污水的外排解决；
3．合用于钢铁、热电、造船、造纸、医药、化工、纺织、食品、饮料、自来水、游泳池等各种工业用循环水和生活用水及其废水的回收运用过滤解决。

三．产品特点
改性纤维球过滤器与传统过滤器的性能对比
序号
性能指标
改性纤维过滤器
纤维球过滤器
核桃壳过滤器
石英砂过滤器
1
滤速
20-120m/h
20-30m/h
20-30m/h
15-20m/h
2
出水浊度
≤1FTU
2-5FTU
2-5FTU
＜5FTU
3
除油
≤2mg/l
——
≤5mg/
——
4
截污容量
6-100Kg/m3
6-20Kg/m3
6-20Kg/m
5-15Kg/m3
5
COD去除
20%-70%
不详
——
——
6
胶体硅去除
50%-80%
不详
——
——
7
除铁
70%-90%
不详
——
——
8
反洗用水
1-2%
1-3%
1-5%
1-5%
9
清洗方式
压缩空气或搅拌机
压缩空气或搅拌机
压缩空气或搅拌机
水洗或气水结合
10
清洗洁净限度
清洗彻底
有10%污泥残留
好
一般
11
纤维状态
束状
球状
——
——
12
纤维密度
可调节
不可调节
——
——
13
滤料损失
无
有
有
有
14
滤料寿命
2023以上
1-2年
3-5年
3-5年
15
占地面积
石英砂器的1/3
石英砂器的2/3
石英砂器的2/3
1

四．技术参数
1．解决效果
①．粗滤
反洗方式
机械搅拌反冲洗
截污容量（kg/m3）
50-100
滤前水质
含油：≤300mg/L，SS：≤200mg/L
滤后水质
含油：≤25mg/L，SS：≤20mg/L
②．中粗滤
反洗方式
机械搅拌反冲洗
截污容量（kg/m3）
20-50
滤前水质
含油：≤100mg/L，SS：≤100mg/L
滤后水质
含油：≤10mg/L，SS：≤10mg/L
③．精细过滤A3及标准
滤层解决方式
机械压紧
截污容量（kg/m3）
6-20
滤前水质
含油：≤30mg/L，SS：≤20mg/L
滤后水质
含油：≤3mg/L，SS：≤3mg/L，粒径：≤2μm
COD去除率：＞60％
④．超精细过滤A2级标准
滤层解决方式
机械压紧
截污容量（kg/m3）
6-20
滤前水质
含油：≤15mg/L，SS：≤10mg/L
滤后水质
含油：≤3mg/L，SS：≤2mg/L，粒径：≤2μm
COD去除率：＞60％
⑤．超精细过滤A1级标准
滤层解决方式
机械压紧
截污量（kg/m3）
6-20
滤前水质
含油：≤10mg/L，SS：≤8mg/L
滤后水质
含油：≤2mg/L，SS：≤1.5mg/L，粒径：≤1.5μm
COD去除率：＞60％
l 说明：
a.当进水含铁：≤15mg/L时，出水含铁：≤0.mg/L；
b.要达成A2和A1级标准的水质指标，污水应采用化学絮凝方法解决进行前解决。
2．运营参数
解决量（m3/h）
5-210
工作温度（℃）
20-80
工作压力（Mpa）
0.6
水冲洗强度（L/s.m2）
7-8
设计滤速（m/h）
25
水头损失（Mpa）
0.03-0.15
反洗周期（h）
8-24
反洗时间（min）
10-20
反洗水温（℃）
原油凝固点温度以上
冲洗水量比
＜3％
反洗方式
a.机械搅拌水反洗：粗滤、中粗滤；
b.机械压紧：精细过滤A3、超精细过滤A2、超精细过滤A1。
截污量（kg/m3）
a.粗滤：50-100；中粗滤：20-50；
b.精细过滤A3、超精细过滤A2、超精细过滤A1：6-20。

五．工作原理
过滤时原水加入定量的混凝剂，经水泵叶轮快速混合后进入本设备进行净化过滤。
1．改性纤维球去除油及机杂的机理为：直接拦截、惯性拦截和电化学吸附；
2．深床过滤原理，立式罐，采用机械搅拌方式进行反冲洗，可手动操作和自动操作；
3．过滤时污水从上到下流过滤层，油及悬浮物等被拦截，大部分污物被去除；
4．反洗时干净水从下到上冲洗滤料，边冲边搅拌，被滤料拦截的污物逐渐清洗干净。
针对部分高精度解决规定的情况，为防止滤层不能充足压紧，对过滤器设备内部结构进行改善，我们设计出滤料压紧装置，将搅拌机构由过滤罐的上部移至底部，滤料压紧装置位于过滤罐的上部。
工作时，滤料压紧装置启动，压板下行至一定位置，将滤料压紧，污水由上至下通过滤层流过过滤器；反洗开始时，滤料压紧装置启动，压板上行，反洗泵启动，反洗水冲开滤层，搅拌机启动。这样滤层孔隙结构更稳定及紧密，更有助于悬浮物的去除，保证了纤维球过滤器过滤精度的稳定。

六．规格型号及外型尺寸
1．改性纤维球过滤器（单级撬装）
①．外型尺寸图

改性纤维球过滤器（单级撬装）
②．规格型号一览表
改性纤维球过滤器规格型号一览表
型 号
罐体尺寸
直径×高
（mm）
解决流量
（m3/h）
功率
（KW）
外型尺寸（mm）
运营
重量
（t）
长
L
宽
W
总高
H
QC-GXWQ400
φ400×2500
～3
5.5
1900
1000
3900
5
QC-GXWQ600
φ600×3000
～7
5.5
2023
1200
4000
6
QC-GXWQ800
φ800×3130
～12
5.5
2100
1400
4100
7
QC-GXWQ1000
φ1000×3280
～19
5.5
2300
1500
4200
8
QC-GXWQ1200
φ1200×3450
～28
5.5
2500
1700
4300
10.3
QC-GXWQ1400
φ1400×3550
～38
7.5
2750
1900
4350
12.5
QC-GXWQ1600
φ1600×3680
～50
7.5
3100
2100
5100
15.5
QC-GXWQ1800
φ1800×3850
～63
7.5
3350
2300
5150
18.5
QC-GXWQ2023
φ2023×4150
～78
11
3500
2600
5300
21
QC-GXWQ2200
φ2200×4250
～95
11
3900
2800
5500
24
QC-GXWQ2400
φ2400×4350
～115
18
4200
3100
5700
27.5
QC-GXWQ2600
φ2600×4440
～133
22
4500
3250
5800
30.5
QC-GXWQ2800
φ2800×4540
～154
22
5100
3450
5900
32
QC-GXWQ3000
φ3000×4840
～176
22
5400
3650
6150
35
QC-GXWQ3200
φ3200×5200
～200
22
5700
3850
6300
39

2．压紧式改性纤维球过滤器（单级撬装）
①．外型尺寸图

压紧式改性纤维球过滤器（单级撬装）
②．规格型号一览表
压紧式改性纤维球过滤器规格型号一览表
型 号
罐体尺寸
直径×高
（mm）
解决流量
（m3/h）
电机功率
（KW）
压紧电机
功率
（KW）
外型尺寸（mm）
运营
重量
（t）
长
L
宽
W
总高
H
QC-GXWQ400
φ400×2500
～3
4
2
1900
1000
4500
6
QC-GXWQ600
φ600×3000
～7
4
2
2023
1200
4700
8
QC-GXWQ800
φ800×3130
～12
4
2
2100
1400
4900
10
QC-GXWQY1000
φ1000×3280
～16
4
2
2300
1500
5120
12.2
QC-GXWQY1200
φ1200×3450
～22
5.5
2
2500
1700
5250
16.8
QC-GXWQY1400
φ1400×3550
～36
5.5
2
2600
1800
5500
17.2
QC-GXWQY1600
φ1600×3680
～40
5.5
3.5
2750
1900
5700
19
QC-GXWQY1800
φ1800×3850
～51
7.5
4
3100
2100
5900
22
QC-GXWQY2023
φ2023×4150
～63
11
4
3350
2300
6000
26
QC-GXWQY2200
φ2200×4250
～76
11
4
3500
2600
6100
28
QC-GXWQY2400
φ2400×4350
～90
18
5.5
3900
2800
6200
31.5
QC-GXWQY2600
φ2600×4440
～106
22
5.5
4200
3100
6400
35
QC-GXWQY2800
φ2800×4540
～123
22
7.5
4500
3250
6550
38.5
QC-GXWQY3000
φ3000×4840
～141
22
7.5
5100
3450
6750
42
QC-GXWQY3200
φ3200×5200
～160
22
7.5
5400
3650
6950
46

3．型号说明
QC—GXWQ400

设备的罐体直径：单位为mm；
设备的名称：GXWQ，改性纤维球过滤器；
GXWQY，压紧式改性纤维球过滤器；
设备的品牌：北京勤诚创业科技有限公司
D、纤维束过滤器

一．产品功能
纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备，它采用高分子丙纶纤维束作为过滤材料，其滤料直径可达几十微米甚至几微米，达成了微米级。
相对于粒状滤料，纤维束滤料具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。是石英砂等颗粒料过滤设备的更新换代产品。

二．合用范围
优质水
用于：生产与制造自来水、饮用水、纯净水、高纯水、工业用水
流程：A. 原水（低浊水：浓度≤100 mg/L）→微絮凝→GXZT过滤器→后解决→出水
B．原水（高浊水：浓度>100 mg/L）→混凝澄清→纤维束过滤器→后解决→出水
循环水
用于：游泳池水解决、水族馆水循环、水上乐园、人造景观、淡水养殖
流程：原水→毛发收集器→微絮凝→ 纤维束过滤器→循环使用
循环
冷却水
用于：工业冷却水、空调冷却水、冷却系统补充水、冷却系统旁滤水净化
流程：待解决水→微絮凝→ 纤维束过滤器→循环水
中水回用
用于：杂水回用、宾馆中水解决、住宿区中水解决
流程：待解决水→格栅→澄清沉淀、接触氧化→微絮凝→纤维束过滤器→消毒→回用
污水
高级解决
用于：生活污水或工业废水物化 /生化解决后出水的直接解决
流程：废水→初沉池→生化解决→混凝沉淀→纤维束过滤器→回用

三．产品特点
微米级滤料
过滤效率高
滤料单丝直径可达几十微米到几微米，具有巨大的比表面积，对水中悬浮物的去除率可接近100%，经良好混凝解决的水，
1．悬浮物含量为20mg/L时，过滤出水悬浮物可达1mg/L以下；
2．粒径大于5μm的悬浮物，去除率达90-95%。
对细菌、病毒、大分子有机物、胶体、铁等杂质有明显地去除作用。
无级变空隙
滤层
过滤时自动形成沿水流方向滤床的孔隙度逐渐减小的无级变空隙层态，无需像颗粒滤料那样进行人工级配
性能稳定，
使用寿命长
1．纤维丝通过改性解决，性能不衰减，具有很强的化学稳定性，滤料的使用寿命一般可达5-2023；
2．具有足够的化学稳定性，滤水时无有害成分溶出，聚丙烯纤维丝性能质地轻、强度高、弹性好、耐磨损、耐腐蚀、不吸水。
结构合理
浮板无卡阻：独创的导向装置，能保证浮板不会出现偏斜卡阻现象；
自动调整滤层密实度：滤层密度自动匹配工艺过程，不需动力；滤料清洗时完全放松，且可采用高强度空气进行擦洗，清洗彻底，滤层不板结。
过滤速度快
设计滤速为30m/h，在25-35m/h的滤速范围内均可保证良好的过滤效果。
截污容量大
一般为5-15kg/m3滤材，是传统过滤器的2-3倍。
占地面积小
制造相同的水量，占地仅为传统过滤器的1/3-1/8。
吨水造价低
制取相同的水量，造价低于传统过滤器。
自耗水量低
仅为周期制水量的1-3%，一般情况下可用原水进行反洗。

四．技术参数
1．解决效果
①.进水悬浮物：＜50mg/L，出水悬浮物：＜5mg/L；
②.进水悬浮物：＜20mg/L，出水悬浮物：＜1mg/L；
③.进水含铁量：＜15mg/L，出水含铁量：0.3 1mg/L；
④.截污容量：5-15Kg/m3（滤料）。
2．工作环境参数
①.工作温度：5-60℃（特殊温度可定做）；
②.工作压力：≤0.6MPa；
③.进水水压：≥0.04MPa；
④.反冲洗进水水压：≥0.15 MPa；
④.进出口压差：≤0.05MPa。
3．运营参数
①.工作方式：压力式；
②.运营方式：水流自上而下；
③.过滤速度：25-35m/h；
④.运营周期：视入水浊度而定，最低不小于8小时；
⑤.反洗方式：气水结合；
⑥.反洗耗水：1-3%；
⑦.水洗强度：4-15l/s·m2 ；
⑧.空气压力：0.05-0.1MPa（可选用罗茨风机或无油空压机）；
⑨.空气强度：40-60 L/m2·s；
⑩.反洗历时：20-50min（视截污容量而定）。

五．工作原理
设备由固定多孔板、纤维束、活动多孔板、布气装置等组成。纤维束滤料的一端固定在固定多孔板上，在滤料的另一端设有可改变纤维密度的自助式调节装置，该装置上设有防止卡阻的导向部件。
运营时，设备由上部进水，下部出水。此时，在水流的作用下和重力的作用下，自助式纤维密度调节装置推动纤维滤床向下运营，纤维滤层被压缩，其堆积密度沿水流方向逐渐加大，使滤层沿水流动方向的孔隙度由大逐渐变小，相应滤层孔隙直径和孔隙逐渐减小，从而形成了一个特别抱负的变孔隙深层过滤状态。其过滤过程既有横向深层过滤，也有纵向深层过滤，从而有效地提高了过滤精度。
当滤层被污染需清洗再生时，清洗水沿反方向通过纤维滤床，在反洗水流和清洗空气的作用下，自助式纤维密度调节装置带动纤维滤床向上运动，使纤维滤料向上伸展，达成松散状态，通过气水混合清洗技术，在气泡聚散和水力冲洗过程中，纤维滤料纵向处在不断抖动状态，由此使得纤维滤料清洗的十分彻底，从而达成抱负的清洗效果。

六．规格型号及外型尺寸
1．外型尺寸图

2．规格型号一览表
纤维束过滤器规格型号一览表
型 号
罐体尺寸
φ×H
（mm）
解决流量
（m3/h）
重量
（t）
运营重量
（t）
QC-XWS400
φ400×2330
～3.7
0.31
0.45
QC-XWS600
φ600×2590
～8
0.52
1.07
QC-XWS800
φ800×3028
～15
1.11
2.10
QC-XWS1000
φ1000×3840
～20
1.52
3.56
QC-XWS1200
φ1200×4250
～30
1.81
4.06
QC-XWS1500
φ1500×4595
～52
2.98
9.30
QC-XWS1600
φ1600×4595
～60
3.10
11.32
QC-XWS1800
φ1800×4655
～76
3.80
13.79
QC-XWS2023
φ2023×4655
～90
4.80
15.86
QC-XWS2200
φ2200×4655
～113
5.60
18.20
QC-XWS2400
φ2400×4655
～130
6.50
23.68
QC-XWS2500
φ2500×4751
～147
7.91
28.80
QC-XWS2600
φ2600×4850
～160
8.64
31.57
QC-XWS2800
φ2800×4950
～180
9.32
35.56
QC-XWS3000
φ3000×5110
～210
10.49
40.73
QC-XWS3200
φ3200×5620
～241
12.54
47.78
QC-XWS3600
φ3600×5750
～305
15.54
55.99

纤维束过滤器接口尺寸一览表
型 号
原水、
上向
洗入口
DN1
清水
出口
DN2
下向
洗入口
DN3
下向
洗出口
DN4
上向
洗出口
DN5
清洗空
气入口
DN6
加压式
排水口
DN7
排气
水口
DN8
自控向
上洗入口
DN9
QC-XWS400
50
50
25
50
40
QC-XWS600
65
50
50
40
QC-XWS800
80
65
65
50
QC-XWS1000
80
65
65
50
QC-XWS1200
100
65
65
50
QC-XWS1500
125
100
100
80
QC-XWS1600
125
100

100
80
QC-XWS1800
150
125

125
100
QC-XWS2023
150
125
50
125
100
QC-XWS2200
200
125
125
100
QC-XWS2400
200
150
150
125
QC-XWS2500
200
150
150
125
QC-XWS2600
200
150
150
125
QC-XWS2800
250
200
200
150
QC-XWS3000
250
200
200
150
QC-XWS3200
300
200
200
150

3．型号说明
QC—XWS400

设备的罐体直径：单位为mm；
设备的名称：XWS，纤维束过滤器；
XWSZD，全自动纤维束过滤器；
设备的品牌：北京勤诚创业科技有限公司
七．选用说明
1．设备选型
①.需方必须提供具体的水质检测报告、水质用途、自动化规定、机房尺寸等基本参数，以便供方提供具体的选型；
②.滤前水质为通过混凝解决的地表水；
③.滤前水质为含铁、锰地下水时，应先进行曝气解决；
④.设计过滤速度：除悬浮物30m/h，除铁、锰为20m/h；根据工艺条件和用户规定，设计流速最大可达40m／h；
⑤.可选择配套设备：①阀门；②罗茨风机。

E、核桃壳过滤器

一．产品功能
核桃壳过滤器是一种合用于含油污水解决的过滤设备。该设备内部采用品有较强吸附能力、抗压能力强、化学性能稳定、硬度高、亲水性好，抗油浸并经特殊加工的核桃壳为滤料，其最大特点在于滤料反洗再生方便，能直接采用滤前水反洗，无需气源和化学药剂。

二．合用范围
1．合用于钢铁、冶金工业、煤炭行业含油污水及其它含油废水循环系统的再运用解决的过滤解决；
2．合用于大水量的油田回注水精细过滤、海上石油平台产出水及稠油油田热采锅炉再生运用水解决；
3．合用于电厂、炼油厂和石油化工厂的冷却循环水的过滤解决及深度解决。

三．产品特点
抗油浸，油、悬浮物双效去除，吸附力强、截污量大；易再生、反洗加药可选。

四．技术参数
1．解决效果
粗滤
进水：含油，≤100MG/L、SS，≤50MG/L；出水：含油，≤10MG/L、SS，≤10MG/L；
精滤
进水：含油，≤20mg/L、 SS，≤20mg/L；出水：含油，≤5mg/L 、SS，≤5mg/L；
二级串联
进水：含油，≤100mg/L、SS，≤50mg/L；出水：含油，≤5mg/L、 SS，≤5mg/L；
截污容量
6-20kg/m2
2．工作环境参数
①.工作温度：5-60℃（特殊温度可定做）；
②.工作压力：≤0.6MPa；
③.进水水压：≥0.04MPa；
④.反冲洗进水水压：≥0.15 MPa；
⑤.进出口压差：0.1-0.2MPa。
3．运营参数
①.工作方式：压力式；
②.运营方式：水流自上而下；
③.过滤速度：20-25m/h；
④.运营周期：8-24h；
⑤.反洗方式：气水结合反洗；
⑥.反洗耗水：1-3%；
⑦.反洗强度：4-15l/s·m2 ；
⑧.反洗历时：20-30min；
⑨.反洗膨胀率：30-50%。

五．工作原理
该过滤器是运用过滤分离原理研制成功的分离设备，采用了耐油滤材—特殊核桃壳作为过滤介质，运用核桃壳比表面积大、吸附力强、截污量大的特性，去除水中的油和悬浮物。该设备有自动和手动两种控制方式。过滤时，水流自上而下，经布水器、滤料层、集水器，完毕过滤。反洗时，搅拌器翻转滤料，水流自下而上，使滤料得到彻底清洗再生。
六．规格型号及外型尺寸
1．外型尺寸图
HTK800-1600型核桃壳过滤器外形尺寸图 HTK2023-3600型核桃壳过滤器外形尺寸图
2．规格型号一览表
核桃壳过滤器规格型号一览表
型 号
罐体尺寸
φ×H
（mm）
解决流量
（m3/h）
功 率
（KW）
接口尺寸（mm）
重量
（t）
过滤进水
反洗出水
过滤出水
反洗进水
排气口
QC-HTK400
φ400×1850
～3
1.5
DN40
DN40
DN25
0.6
QC-HTK600
φ600×2023
～6
2
DN40
DN40
DN25
0.8
QC-HTK800
φ800×2150
～10
4
DN50
DN50
DN32
0.9
QC-HTK1000
φ1000×2800
～15
4
DN65
DN65
DN32
1.2
QC-HTK1200
φ1200×2900
～20
4
DN80
DN80
DN32
1.6
QC-HTK1500
φ1500×3000
～35
5.5
DN80
DN80
DN32
2.5
QC-HTK1600
φ1600×3100
～40
7.5
DN100
DN100
DN32
2.8
QC-HTK1800
φ1800×3300
～50
